PROPELLER SHAFT 4A-3

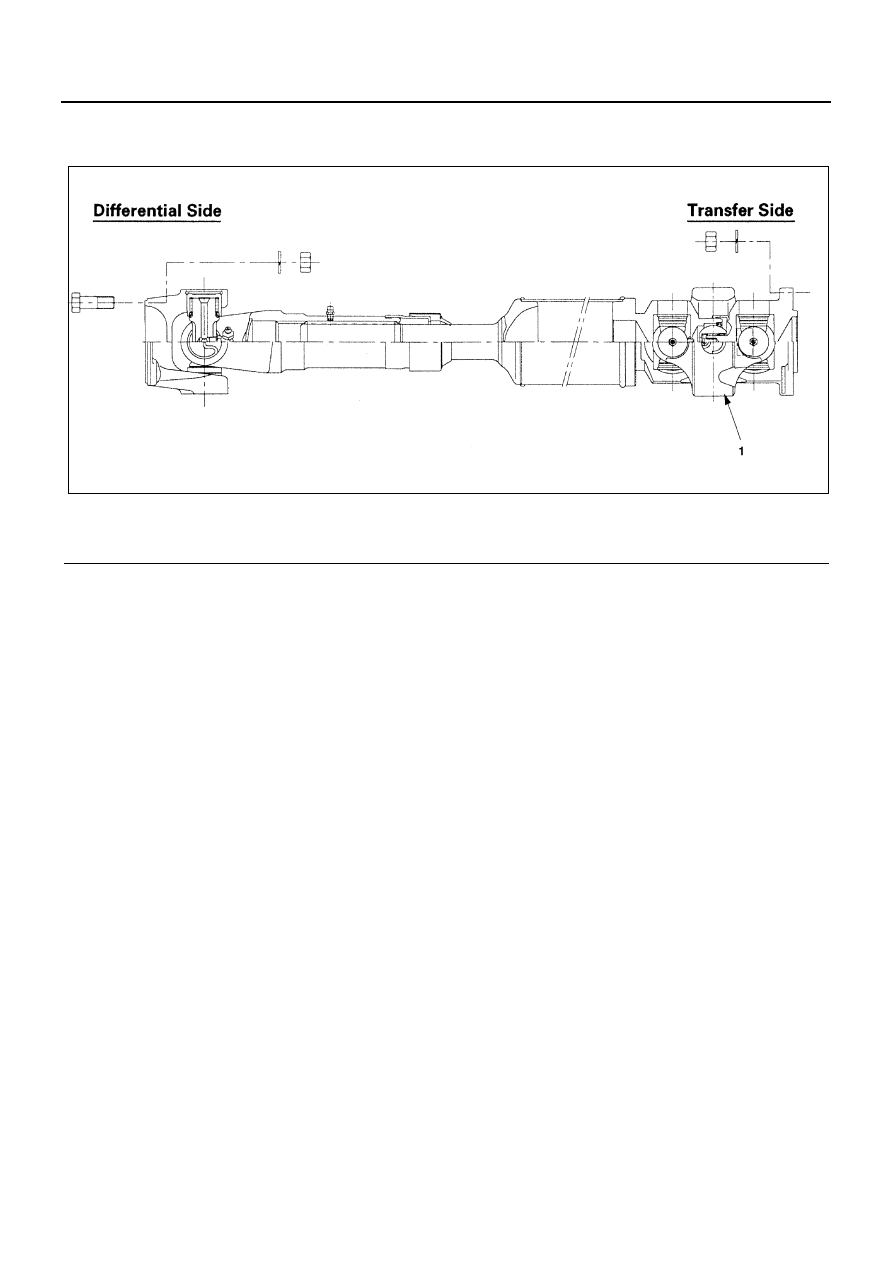

Front Drive Propeller Shaft

NPS Model

Legend

1. Double cardan joint

N4A0018E

4A-4 PROPELLER SHAFT

ON-VEHICLE SERVICE

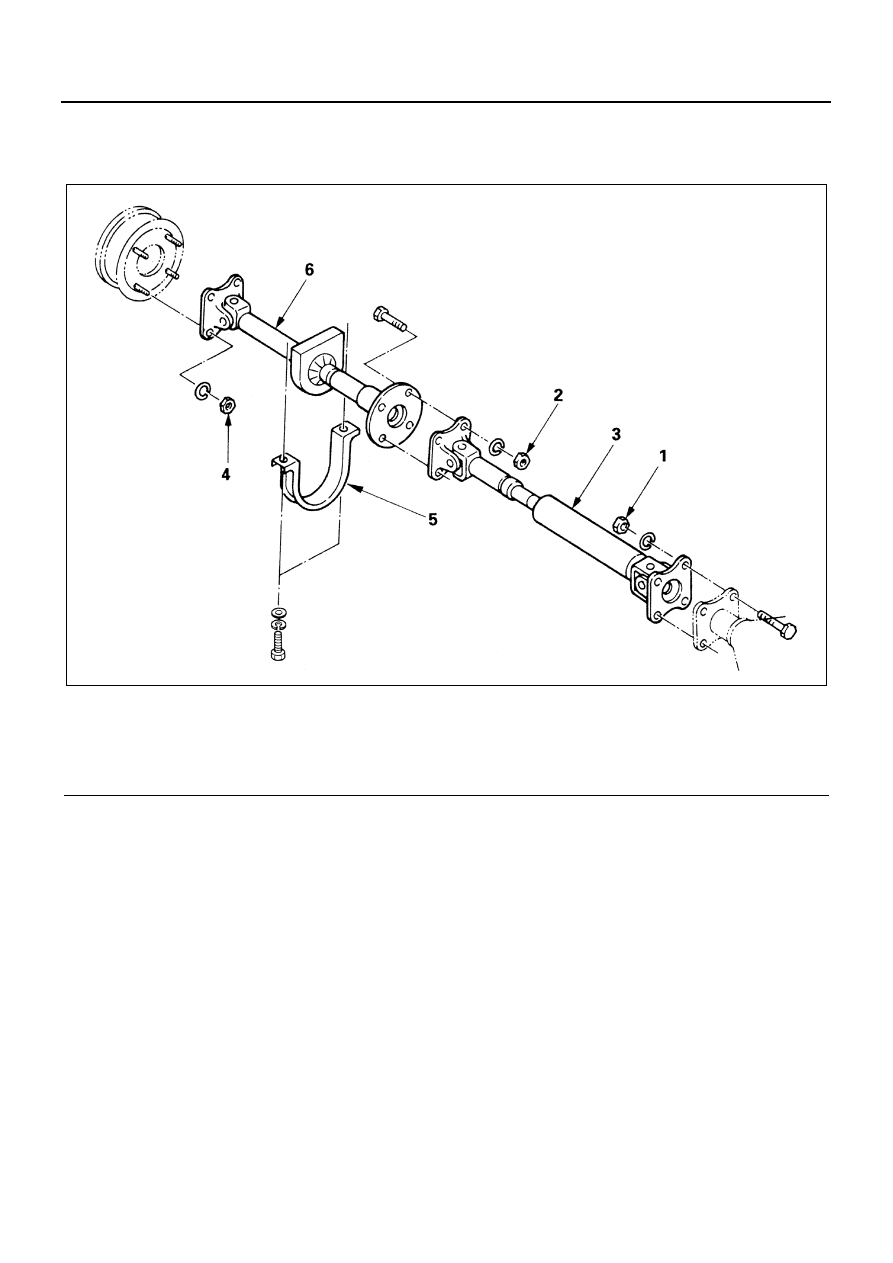

Rear Drive Propeller Shaft (Long Wheel Base Models)

Legend

1. Differential side nut

4. Transmission side nut

2. Center bearing side nut

5. Center bearing bracket

3. 2nd propeller shaft

6. 1st propeller shaft

N4A0019E

PROPELLER SHAFT 4A-5

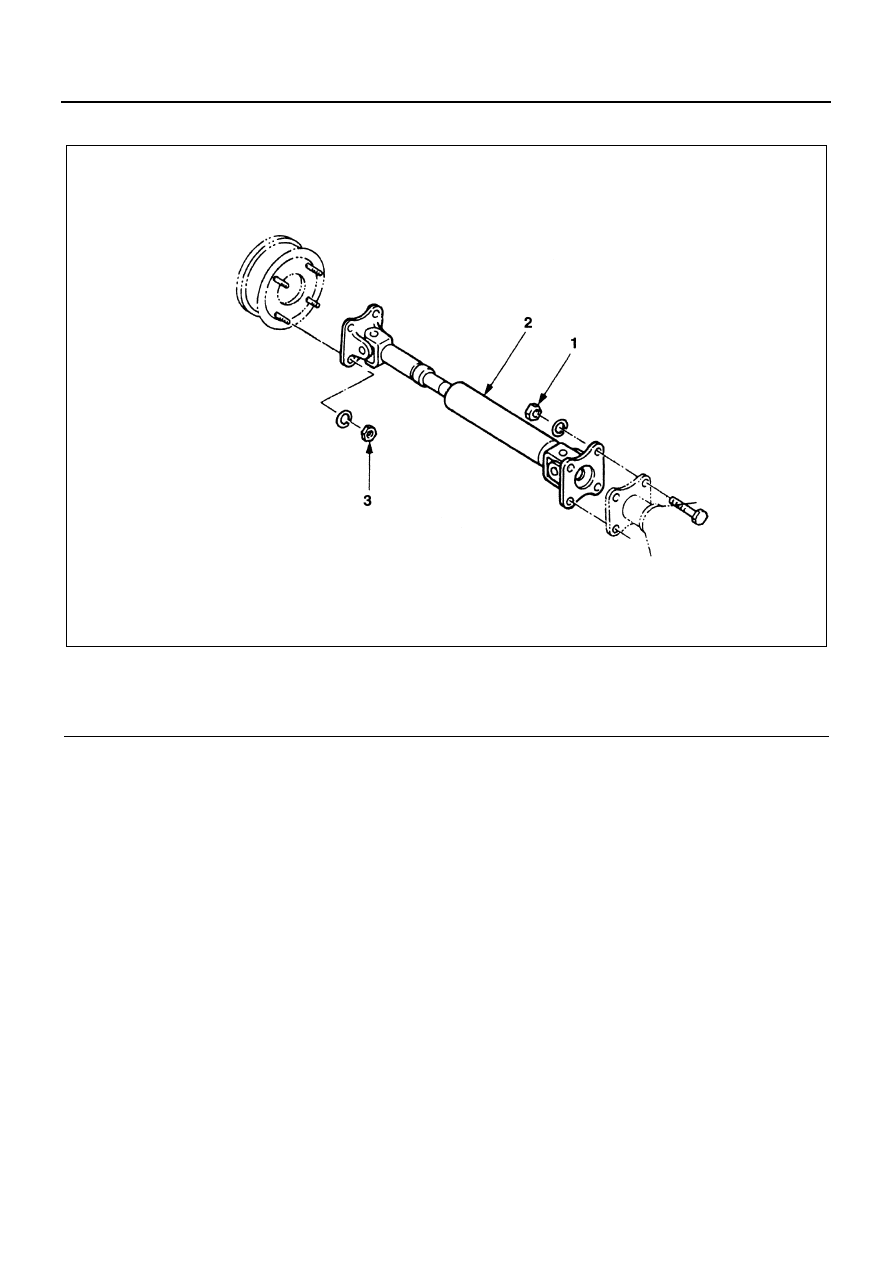

Rear Drive Propeller Shaft (Short Wheel Base Models)

Legend

1. Differential side nut

3. Transmission side nut

2. Propeller shaft assembly

N4A0414E

4A-6 PROPELLER SHAFT

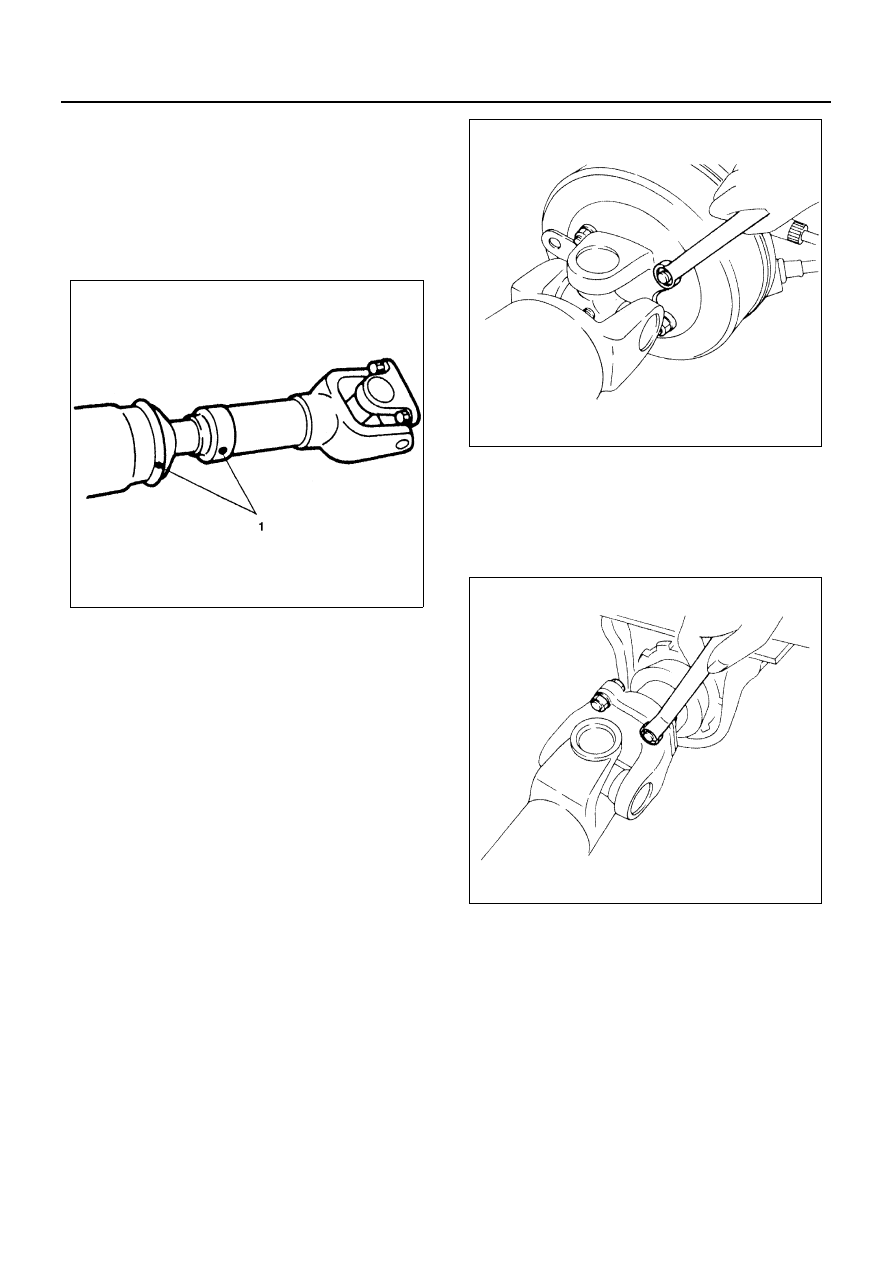

Removal

Preparation:

• Since the propeller shaft assembly is carefully bal-

anced, a setting mark (1) should be applied to the
joints (1st propeller shaft and parking brake drum,
1st propeller shaft and 2nd propeller shaft, 2nd pro-
peller shaft and final drive flange), before removal
in to original position.

1. Differential Side Nut
2. Center Bearing Side Nut
3. 2nd Propeller Shaft
4. Transmission Side Nut
5. Center Bearing Bracket
6. 1st Propeller Shaft

Installation

1. 1st Propeller Shaft
2. Center Bearing Bracket
3. Transmission Side Nut

Tighten:

Transmission side nut to

• M10: 63 N

⋅m (6.4 kg⋅m / 46 lb⋅ft)

• M12: 103 N

⋅m (10.5 kg⋅m / 76 lb⋅ft)

4. 2nd Propeller Shaft

Tighten:

Center bearing side nut to

• M10: 63 N

⋅m (6.4 kg⋅m / 46 lb⋅ft)

• M12: 103 N

⋅m (10.5 kg⋅m / 76 lb⋅ft)

N4A0020E

N4A0021E

N4A0022E
