7

(域). Use of components in
the cab

Cab

Brief description of the structure
The driver cab is forward control cab
with full metal enclosed construction.
Window glass adopts panoramic
camber windshield. In order to im鄄
prove the comfort, side panel with
larger upside width and raised -roof
cab have been adopted. Therefore
the interior space of the cab can be
more commodious and comfortable.
Effective measures have taken in re鄄
duce noise尧 heat insulation尧 sound
insulation and sealing. For instances,
the section of roof forehead is en鄄
closed and strengthening rib is e鄄
quipped on the roof. There have

three asbestos heat insulating mat鄄
tress on the upside of the engine.
Sealing of the door is double skin
construction. At the aspect of safety,
softening has done to the main parts,
which can appear knocking easily
with passengers.

The air condition system(choose
to pack)
1.Brief introduction

The automobile air -conditioner and
the automobile instrument panel is an
integral body which have cold air
and warm air machine. It has many
useful functions , or example ,to
making cold air ,warm air and to re鄄
moving frost . The air -conditioner
system has four high and low steps ,

so the customer can choose what
you like ,for example , can choose
the same way to sending wind.

2.Operation

2.1 To operating the engine
2.2 To press the switch for the air -
conditioner , then operating the air
volume .The switch has four grades ,
from left to right ,so the air volume of
air -conditioner will be more and
more strong.

6

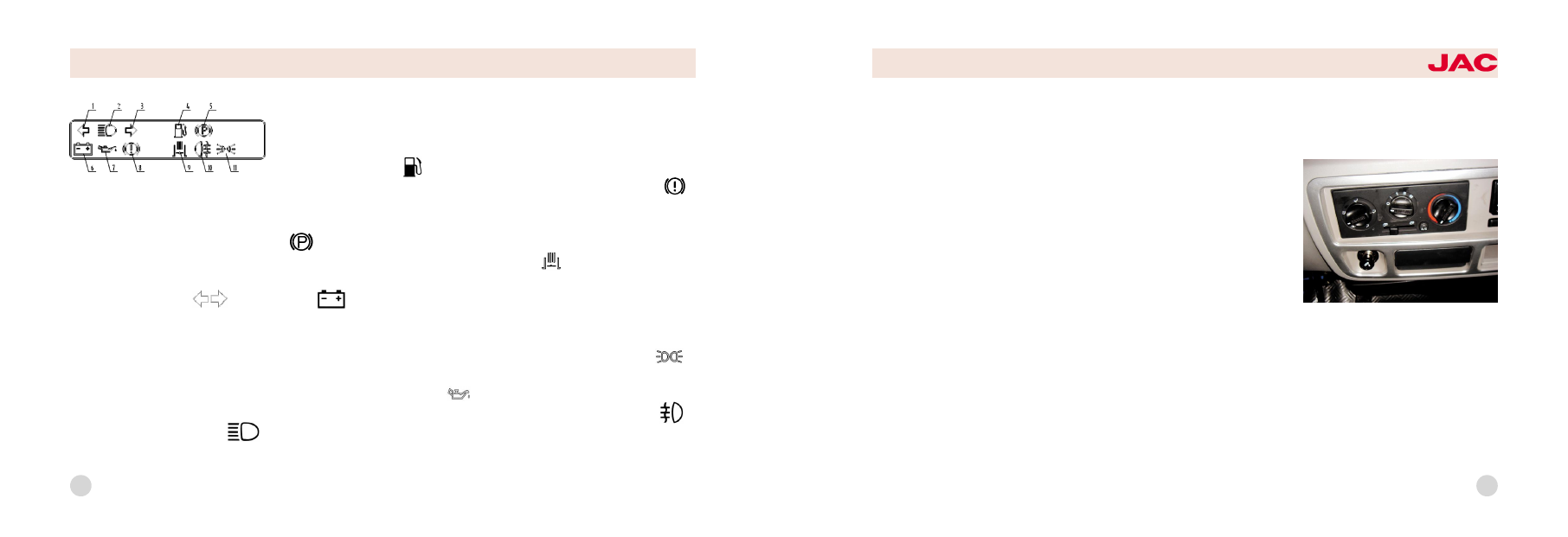

Indicators (figure in the above page):
淤 Turn indicator lamp(

) when

the turning control handle is on the
left (right) turning position, left (right)
turning indicator lamp flashes. If the
warning switch is pressed, the left
and right turning indicator lamps
flash at the same time.
于 High beam indicator lamp(

)

indicates that the headlamp is in the

status of high beam or not. When the
headlamp is on the high beam sta鄄
tus, the indicator lamp lights.
盂 Fuel warning lamp(

): fuel level

alarm, when fuel is in shortage, fuel
alarm lamp lights.
榆 Parking brake indicator lamp
渊

冤院when pull up the parking brake

handle,the indicator lamp lights.
虞 Exhaust assistant brake indicator
lamp渊

冤院when exhaust assistant

braking operates, the indicator lamp
lights. When exhaust assistant brake
is disconnected, the indicator lamp
goes out.
愚 Oil pressure indicator lamp渊

冤院

indicates low - pressure warning of
engine oil pressure. When oil pres鄄
sure is lower than 0.08-0.1Mpa , the

oil pressure indicator lamp lights.
When oil pressure is higher than the
value, the oil pressure indicator lamp
goes out.
舆 Braking fault indicator lamp渊

冤院

when braking fluid is not enough, the
indicator lamp lights.
余 Exhaust assistant brake indicator
lamp 渊

冤院when exhaust assistant

braking operates,the indicator lamp
lights. When exhaust assistant brake
is disconnected,the indicator lamp
goes out.
俞 Fog lamp indicator lamp渊

冤院

when braking fluid is not enough, the
indicator lamp lights.
逾 Small light indicator lamp渊

冤院

When they work袁he indicator lamp
lights.

1尧turn left 2尧high beam 3尧turn right

4尧fuel alarm 5尧parking brake

6尧charging 7尧oil pressure alarm

8尧braking fault 9尧exhaust assistant

brake 10尧fog lamp 11尧small light

indicators

HFC1048

series trucks

8

2.3 To operating air -conditioner
switches 5,then the compressor be鄄
gins to work at this time .The whole
system will be colder.
2.4 Using the cold wind , please put
the temperature adjusting handle 3 to
the COOL position .Using the warm
wind ,you should put in the HOT po鄄
sition .To changing the wind-position
,choose the handle 2 can make the
cold (warm) breeze never lead with
direction .If you want to using the
warm wind ,you should be close
switch of the air condition.
2.5 To turning the natural wind con鄄
version , then pressing the handle
1can make the natural wind from
outside of the car.

3.Caution

3.1 You should be avoid the handle
in the most cold position when using
t he air-conditioner in order to pre鄄
vent evaporate the machine from
frost.
3.2 Do not park the cars under the
sun .
3.3 To using air -conditioners, you
should be close windows and doors
of the cab.
3.4 To cleaning the condenser , you
should be wash with the compressed
air or cold water ,do not wash it
strictly with the hot water or steam.
3.5 The air-conditioner does not use
in winter , however ,you should be
revolve compressor once a week
about five minutes .In order to main鄄

tain the air -conditioner for normal
worked.
3.6 If you want to use the air heater ,
the temperature degree of engine
should reach to 70 益s above .At 0益
s the automobile should not park in
the cool environment, it should be
use antifreeze fluid, in order to pre鄄
venting frost radiator and air heater.
3.7 If you do not know the preven鄄
tions about the air -conditioner , do
not switch it , the in order to prevent
results in trouble.

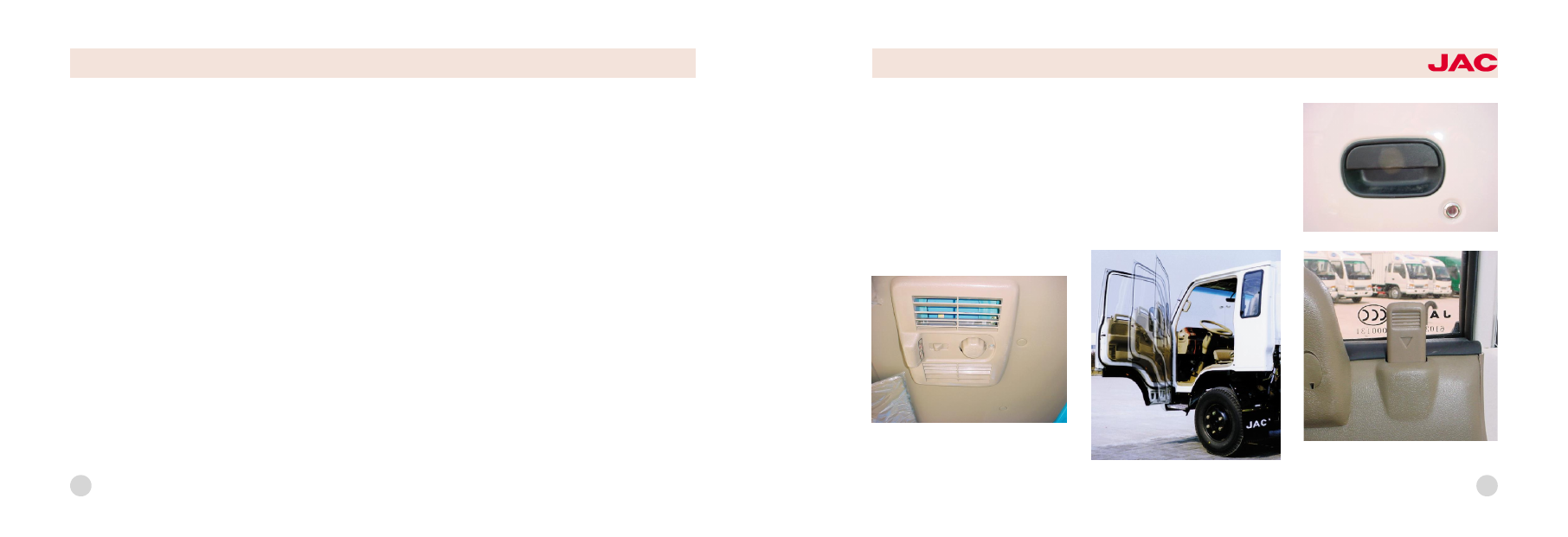

The top of cab's ventilating device
which has two ways for it .One is ex鄄
terior air with indoor ,another one is
house airiness .

i. Leading exterior air

(1) Clockwise the rotary-knob on the

HFC1048

series trucks

9

top of cab that you definite the top
cab is closed.
(2) Turn on the switch to "IN" then
turn on the rotary knob to "OPEN" .

ii. Indoor airiness

(1) Clockwise the rotary knob to clos鄄
ing the ventilator louver.
(2) Turn to the switch to "out "which is
the exhaust gear position.

Door

1) The cab door, which have three-

step opening, can improve the con鄄
venience for passengers getting on
or off. The opening angle of the door
can be 30o尧 57o and 90o. The for鄄
mer two angles are partially open
and the last angle is full open. On all
the three positions, the door can be
in stable condition.

outside door handle

lock button

10

2) Outside door handle
Pull out the outside door handle, and
then the door can be opened. Insert
the starting switch key into the door
lock and turn, the door can be
locked.
3) The door can be locked outside
without the key. First press down the
lock button (figure in the above
page) at the inner side of the door to
the fixed position, then pull the out鄄
side door handle outwards and at
the same time close the door.
4) Pull out the inside door handle,
and the door can be opened. After
closing the door, the door can be
locked if the lock button is pressed
down.

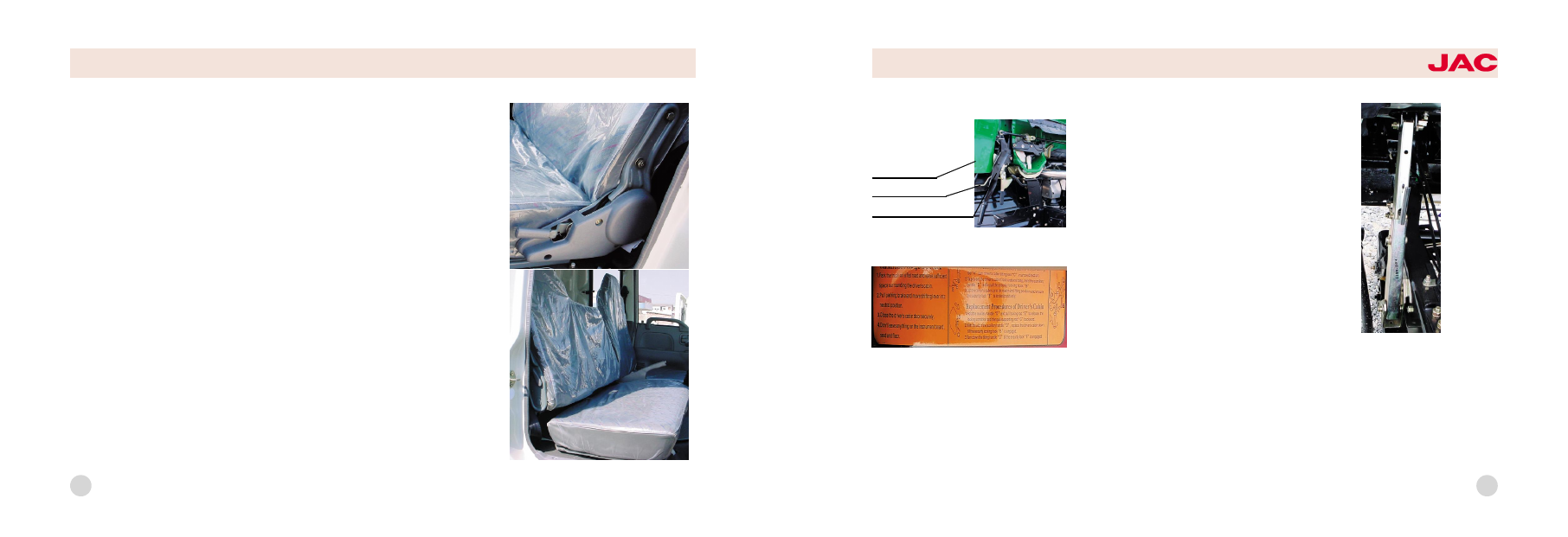

Cab seat

Cab seat can be classified as driver
seat尧 assistant driver seat and rear
row seat. Driver back seat adopts up鄄
right seat. The angle of backrest and
the fore-and-aft position of seat can
be adjusted. The maximum ad鄄
justable angle of the backrest is 56o.
The maximum adjustable distance of
the seat is 160 mm. The seat adjust
system is shown in the right figure.
When vehicle is in the progress of
maintenance, please clean the track
assembly of the driver seat, recoat the
lithium base grease, and tighten all
joint nuts again. If found that the cab
track slide seat has shaking or block
because of distortion, it should be re鄄
paired or replaced with components.

HFC1048

series trucks

11

Cab tilt lock mechanism

Brief of the structure
The cab has turnover functions , also
has turnover and lock up organiza鄄
tion . The turnover was composed of
torsion

bar,

supporting -axle,

cab'srear bracket and so on.The cab
to turnover is used by torsion power.
Lock up system is composed of
right/left lock unit ,turnover lock unit ,
short pull rod ,long pull rod ,rear
bracket of cab and so on .All of this
is to lock the cab too tightly.(as pic鄄
ture)
Please read the tilting notes on the
left door of the cab and on the upper
flange of the wheel seriously before
tilting the cab. The notes are shown
in the upper figure
Use and maintenance
In order to tilting the cab reliably and
running the vehicle safely, please
pay attention to following contents.
渊1冤Cab tilting method and relative
attentive notices.

淤 When the vehicle is stopped on
the horizontal road, you should make
sure that there has enough space
around the cab before tilting. Or else,
the cab may be damaged while tilt鄄
ing.

1.chuck rod
2.overturn rod
3.safe locking hook

notice

schematic diagram of

cab tilt locking device

support rod assembly

12

于 Pull up the parking brake; push
the shifting lever into the neutral posi鄄
tion to avoid the self -sliding of the
vehicle.
盂 The cab door must be fastened
up. You should take all goods on the
instrument panel尧 seat and floor
away to avoid the damage of the
door and the front windshield.
榆 First disengaged the locking
function of the cab locking mecha鄄
nism when tilting the cab.
虞 After the locking function disen鄄
gaged, hold the tilting rod with hand
and pull up the safety lock hook at
the same time to avoid the sudden
uplift of the cab.
愚 Raise the cab slowly until it is tilt鄄
ed to the maximum position, then

lock it reliably with lock arm on the
rear bracket. It is shown in the right
figure.
舆 When lowering the cab down, first
hold the tilting rod and disengage
the locking function of lock arm on
the rear bracket, then lower the cab
down slowly. After the safety lock
locked, fasten the locking mecha鄄
nism.
渊2冤Inspection and maintenance
淤 Check periodically the rubber pad
assemblies which are used to
strengthen the front尧rear support, if
find damaged, it should be replaced
instantly.
于 Check periodically the locking sit鄄
uation of the locking mechanism, if
invalidation of locking function found,

it should be repaired or replaced im鄄
mediately.
盂 If felt arduous when tilting up the
cab or heavy when dropping down
the cab, the torsion rod is invalid. Re鄄
place the torsion rod.
榆 When repairing the chassis, be鄄
fore removing of the cab, disengage
the force of the torsion rod and op鄄
erate with following steps.
a. Disengage the locking state, and
tilt up the cab to the utmost position.
b. Remove the shaft pin connected
the rear support rod and the base
board support of the cab.
c. Push the cab forwards for some
angle until the bolt on the torsion rod
arm can be loosened.
d. After the bolt removed, the torsion

HFC1048

series trucks

13

rod cannot work. Now the cab can
be removed ( The torsion rod can not
be pulled out).
Note: The above -mentioned work
must be done by three persons at
least because two or three persons
cannot push the cab forward after
the force of the torsion rod is disen鄄
gaged.
虞 Before reverting the cab to the o鄄
riginal position, return the force of the
torsion rod and operate with follow鄄
ing steps:
a. Put the tooth part of the spline
which is cut at the bottom on one
end of the torsion rod in alignment
with '1' position on the support axle
tube and the spline tube, and insert
the torsion rod into the support axle

tube ( for the rod which is pulled
out).
b. After mount the cab with support
axle tube and the left尧 right bracket
together to the frame, put the '1' of
hub splines on the torsion rod in
alignment with the spline tooth which
is cut at the bottom on the other end
of the torsion rod, cover the hub
splines on the torsion rod and insert
the spline axle tube into the right
bracket in the cab.
c. Tilt the cab forwards until the bolt
hole on the torsion rod arm aimed at
the screwed hole on the right bracket
in the cab, screw the bolt and tighten
it.
d. Put the cab down slowly, and
check whether the cab is on the

state of suspending at the horizontal
direction after dropped down. If nor鄄
mally, then lock the cab.
愚 If find invalidation of the torsion
rod, when replacing, operates ac鄄
cording to 榆 虞.

(芋). Starting and running of
the vehicle

1. Starting of the vehicle

1冤Starting of the engine
When starting the engine, put the
shift bar on the neutral position, turn
on the ignition switch, check horns尧
instruments on the instrument panel尧
turning lamps尧 braking lamps尧 the
angle and position of the rear view
mirror.
淤 Routine start
