Isuzu N-Series. Manual - part 127

POWER STEERING 3B1-27

Power Steering Pump (4J Series Engine)

Disassembly

Preparation
Clean oil pump with solvent (its plug discharge and suc-
tion port to prevent the entry of solvent). Be careful not
to expose the oil seal of shaft assembly to solvent.

1. Bolt
2. Pipe, Suction
3. O-ring
4. Connector
5. O-ring

6. Valve
7. Retaining Ring
8. Filter
9. Spring

10. Retaining Ring
11. Shaft Assembly
12. Bearing
13. Shaft
14. Retaining Ring
15. Oil Seal

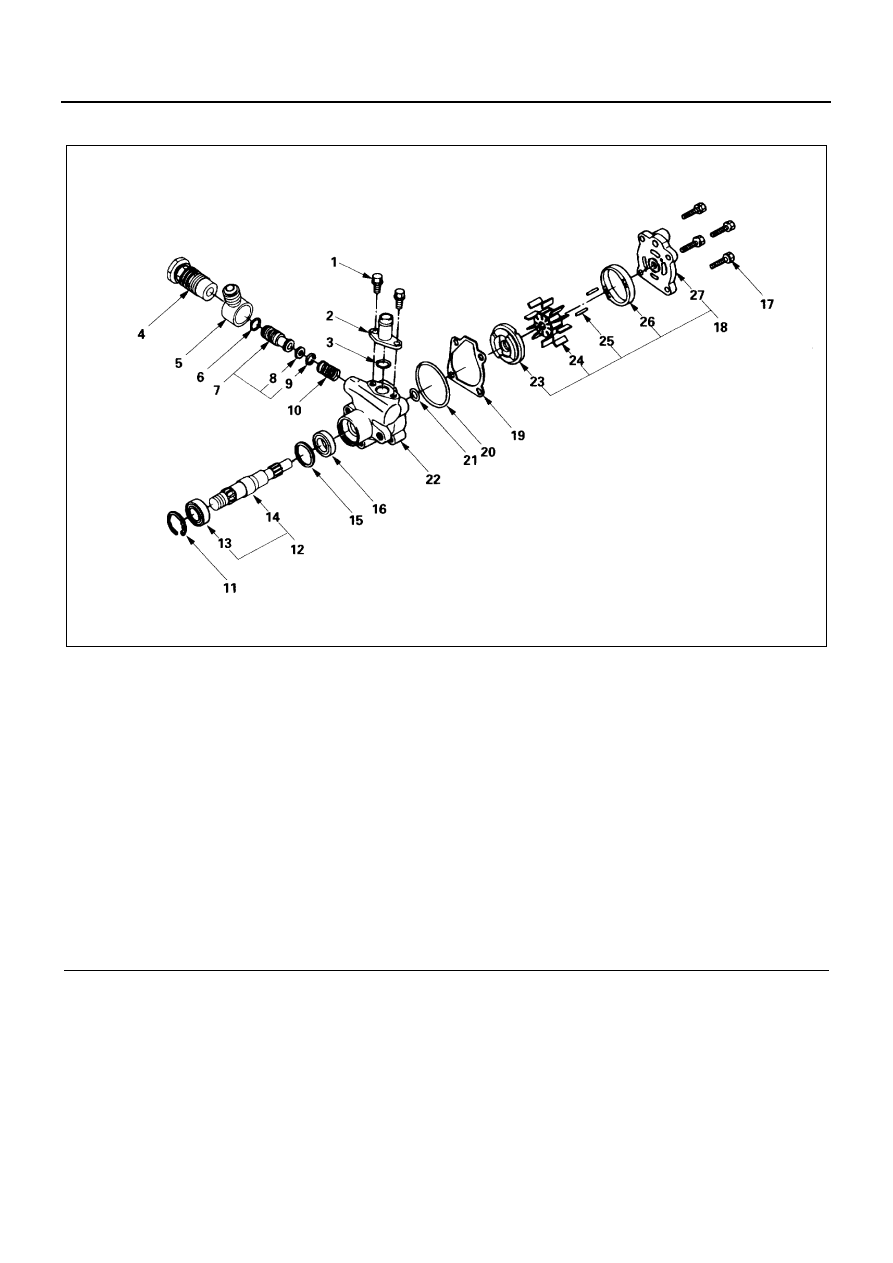

Legend

1. Bolt

15. Retaining ring

2. Pipe, suction

16. Oil seal

3. O-ring

17. Bolt

4. Connector

18. Rear housing assembly and pump cartridge

5. Connector

19. Gasket

6. O-ring

20. O-ring

7. Valve

21. O-ring

8. Retaining ring

22. Front housing

9. Filter

23. Pressure plate

10. Spring

24. Rotor and vane

11. Snap ring

25. Cam

12. Shaft assembly

26. Pin

13. Bearing

27. Rear housing

14. Shaft

N3A0222E

3B1-28 POWER STEERING

Caution:
When removing the oil seal, be careful not to damage
the housing.

16. Bolt
17. Rear Housing Assembly and Pump Cartridge
18. Gasket
19. O-ring
20. O-ring
21. Front Housing
22. Pressure Plate
23. Rotor and Vane
24. Cam
25. Pin
26. Rear Housing

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.

Reassembly

1. Rear Housing
2. Pin
3. Cam
4. Rotor and Vane

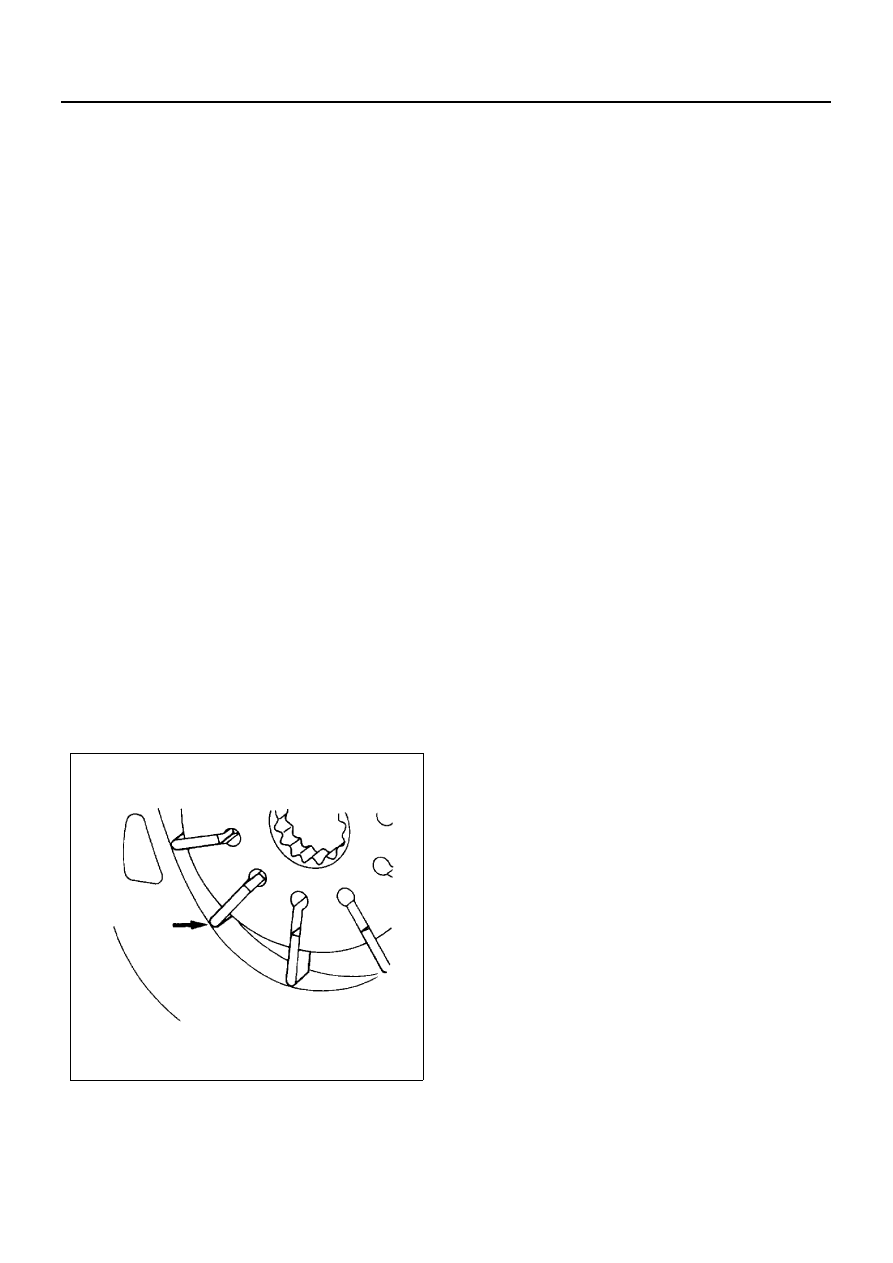

Install the vane with curved face in contact with the
inner wall of the cam.

5. Pressure Plate

Caution:
When install pressure plate, be careful not to damage its
inner surface. Damaged pressure plate may cause poor
pump performance, pump seizure or oil leakage.

6. Front Housing
7. O-ring

Be sure to discard used parts, and always use new
parts for installation.

8. O-ring

Be sure to discard used parts, and always use new
parts for installation.

9. Gasket

Be sure to discard used parts, and always use new
parts for installation.

10. Rear Housing Assembly and Pump Cartridge
11. Bolt

Tighten:

• Rear housing bolt to 54 N

⋅m (5.5 kg⋅m / 40 lb⋅ft)

12. Oil Seal

Be sure to discard used parts, and always use new
parts for installation.

Caution:
When install pressure plate, be careful not to damage its
inner surface. Damaged pressure plate may cause poor
pump performance, pump seizure or oil leakage.

13. Retaining Ring
14. Shaft
15. Bearing
16. Shaft Assembly
17. Retaining Ring
18. Spring
19. Filter
20. Retaining Ring
21. Valve
22. O-ring

Be sure to discard used parts, and always use new
parts for installation.

23. Connector

Tighten:

• Connector to 54 N

⋅m (5.5 kg⋅m / 40 lb⋅ft)

24. O-ring

Be sure to discard used parts, and always use new
parts for installation.

25. Pipe, Suction
26. Bolt

Tighten:

• Suction pipe bolt to 21 N

⋅m (2.1 kg⋅m / 15 lb⋅ft)

N3A0224E

POWER STEERING 3B1-29

Power Steering Pump (4H Series Engine without Hydraulic Booster Brake)

Disassembly

1. Suction Pipe
2. O-ring
3. Bolt
4. Rear Cover
5. Pin

6. Bushing
7. Cartridge Assembly
8. O-ring
9. Side Plate

10. O-ring
11. O-ring

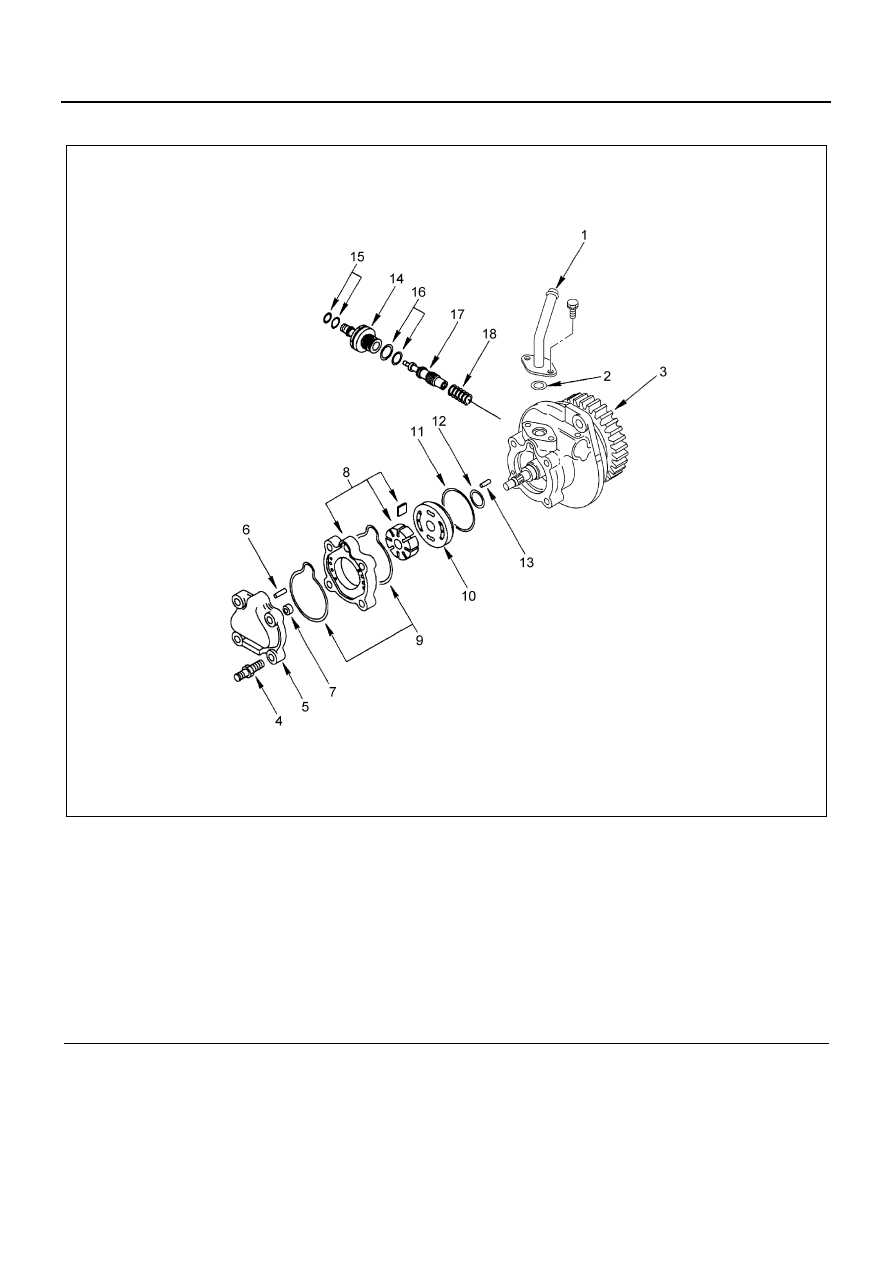

Legend

1. Suction pipe

10. Side plate

2. O-ring

11. O-ring

3. Body and gear

12. O-ring

4. Bolt

13. Pin

5. Rear cover

14. Connector

6. Pin

15. O-ring

7. Bushing

16. O-ring

8. Cartridge assembly

17. Valve assembly

9. O-ring

18. Spring

N3A0464E

3B1-30 POWER STEERING

12. Pin

Caution:
When removing the oil seat, be careful not to damage
the housing.

13. Connector
14. O-ring
15. O-ring
16. Valve Assembly
17. Spring
18. Body and gear

Inspection and Repair

Make the necessary adjustments, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.

Reassembly

1. Body and gear
2. Spring
3. Valve Assembly
4. O-ring
5. O-ring
6. Connector

Tighten:

• Connector to 49 N

⋅m (5 kg⋅m / 36 lb⋅ft)

7. Pin
8. O-ring
9. O-ring

10. Cartridge Assembly

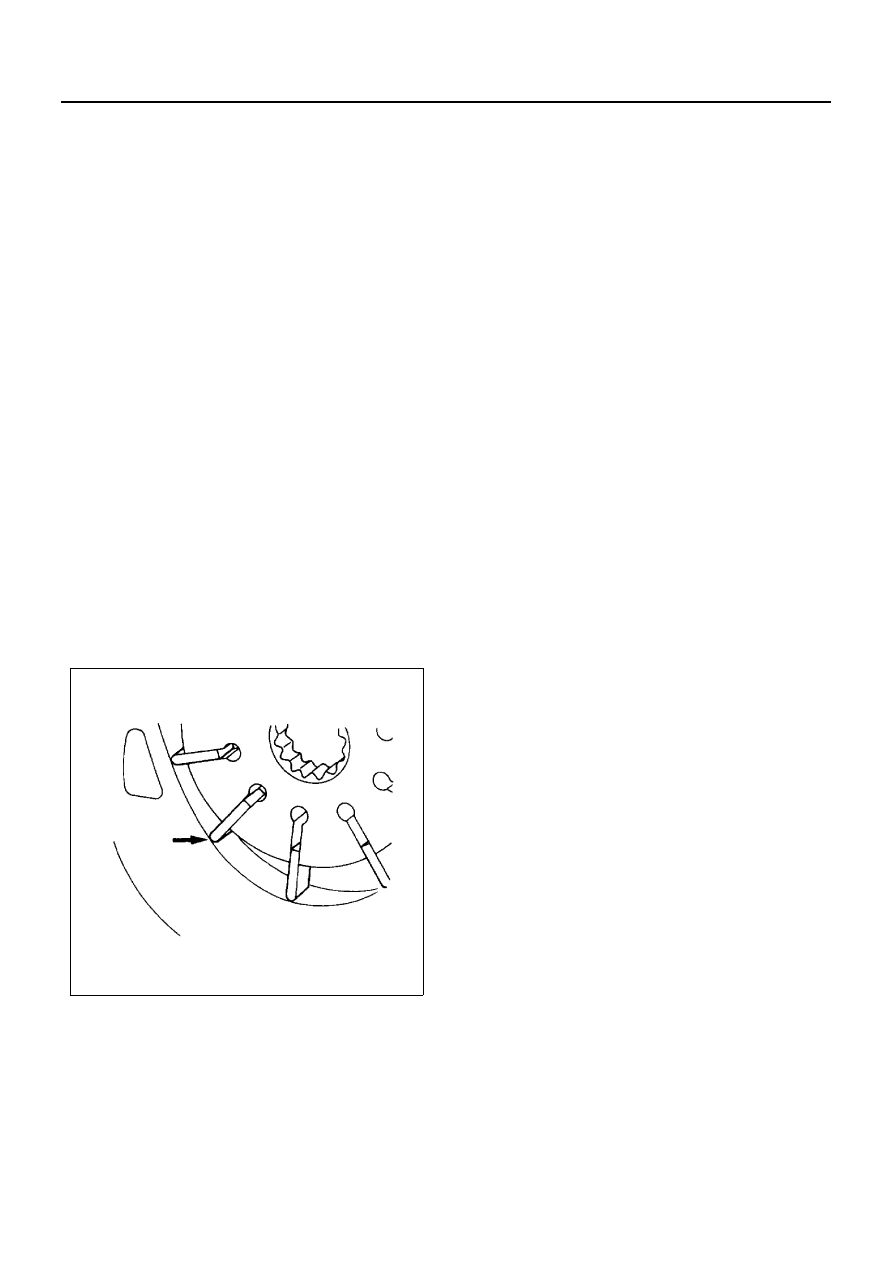

Install the vane with curved face in contact with the
inner wall of the cam.

11. O-ring
12. Pin
13. Side Plate
14. Bushing
15. Rear Cover

16. Bolt

Tighten:

• Rear cover bolt to 20 N

⋅m (2 kg⋅m / 14 lb⋅ft)

17. O-ring
18. Suction Pipe

Tighten:

• Suction pipe bolt to 8 N

⋅m (0.8 kg⋅m / 69 lb⋅in)

N3A0224E
