When the control handle is pushed to the "lift" position, the compressed air in the reservoir will flow to the power take-off
cylinder, thus push the power take-off gear and make the gear pump start to work. Have been pressed by the gear
pump, the hydraulic fluid in the fuel tank will flow into the lower chamber of the hydraulic cylinder through the single
check valve and the selector valve to push the piston rod and lift the carriage via the connecting rod.
When the piston of the hydraulic cylinder reaches the oil drain hole, the high-pressure oil will flow back into the fuel tank
through the oil drain hole and the pipe. Meanwhile, the carriage will stop lifting and maintain the maximum lifting angle.
When the control handle is pushed to the "fall" position, the compressed air in the reservoir will flow to the selector valve
and keep it in the open state. At that time, the upper and lower chamber of the hydraulic cylinder is interlinked with the
fuel tank, and the carriage's weight will force the oil in the lower chamber of the hydraulic cylinder to flow through the
selector valve and flow back into the fuel tank, thus enable the carriage to fall down. When the control handle is at the "
pause" position, the selector valve is closed. The gear pump will stop working and the oil in the lower chamber of the
hydraulic cylinder will be sealed, enabling the carriage to stop at any position during the process of lifting or falling.

188

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

2. Operation Instructions

荫

Switching on the gear pump

Press the clutch pedal and push the control handle to the "lift" position. Re鄄
lease the clutch pedal smoothly and the gear pump will start working.

荫

Carriage lift

After the gear pump is started, the carriage begins rising. Increase the throttle
and the lifting will be faster. The increase of the throttle is not permitted when
the carriage is lifted to the maximum lifting angle. Otherwise, the cylinders and
other tilting mechanisms will be damaged.

荫

Carriage fall

Press the clutch pedal and push the control handle to the "fall" position, the
carriage will start to fall. When the carriage is back at its original place, push the
control handle to "pause" so as to avoid the accidental lifting of the carriage.

荫

Pause control

1. During the process of carriage lift, press the clutch pedal and push the
control handle to "pause"
2. During the process of carriage fall, push the control handle to "pause".
Note: The operation of lifting after pausing is th e same as "Switching on the
gear pump" and "Carriage lift". As for the operation of falling after pausing, you
only need to push the control handle to "fall".

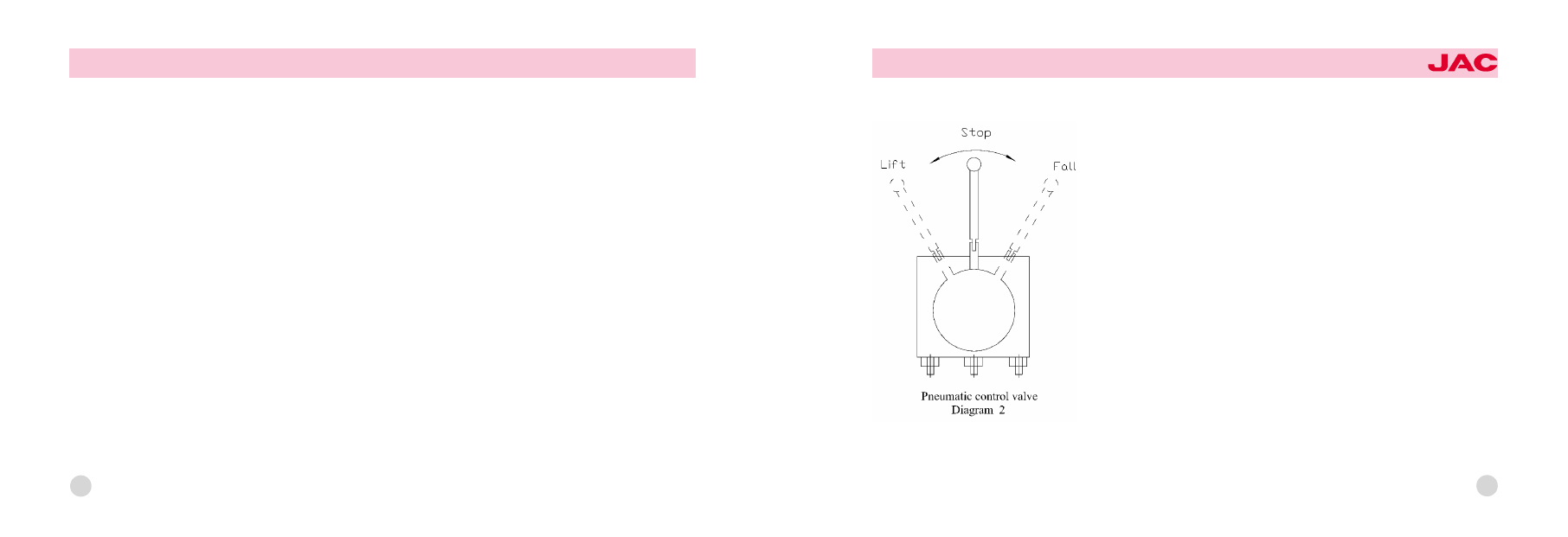

The position of the handle

(from left to right)院Lift寅Pause寅Fall

189

Working Principle and Operation Instructions of Dumping Mechanism controlled by Electricity and Hydraulic System

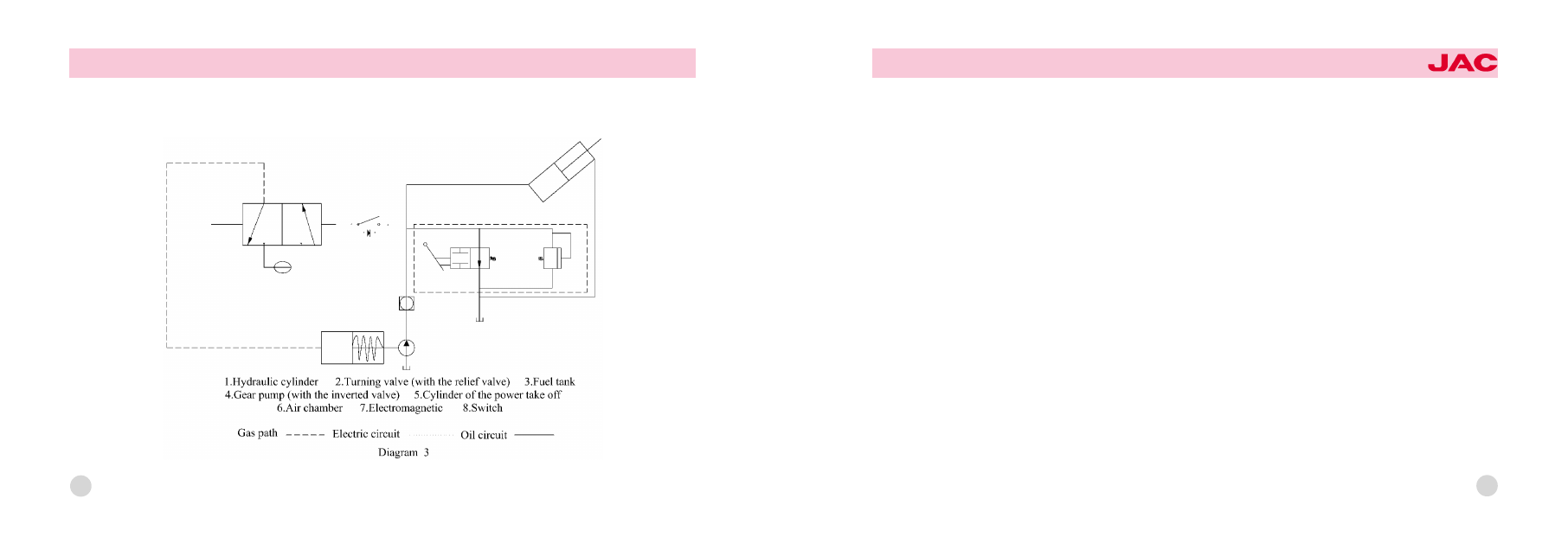

1. Working principle (see Diagram 3)

190

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

When the control handle is pushed to the "lift" position and the switch is switched on, the electromagnetic priority valve
will be opened. The compressed air in the reservoir will flow to the power take-off cylinder, thus push the power take-
off gear and make the gear pump start to work. Being pressed by the gear pump, the hydraulic fluid in the fuel tank will
flow into the lower chamber of the hydraulic cylinder through the single check valve, push the piston rod and lift the car鄄
riage via the connecting rod.
When the piston of the hydraulic cylinder reaches the oil drain hole, the high-pressure oil will flow back into the fuel tank
through the oil drain hole and the pipe. At the same time, the carriage will stop lifting and maintain the maximum lifting
angle.
When the control handle is pushed to "fall", the control valve is opened and the lower chamber of the hydraulic cylinder
is interlinked with the fuel tank. The carriage's weight will force the hydraulic fluid in the lower chamber of the hydraulic
cylinder, through the control valve, back into the fuel tank, thus enable the carriage to fall smoothly. At the same time,
the gear pump is still working, and the high-pressure oil is flowing back into the fuel tank through the single check valve
and the control valve.
Turn off the switch and the gear pump will stop. Push the control handle to the "lift" position and the oil in the lower
chamber of the hydraulic cylinder will be sealed, and enable the carriage to stop at any position during the process of
lifting or falling.

191

2. Operation Instructions

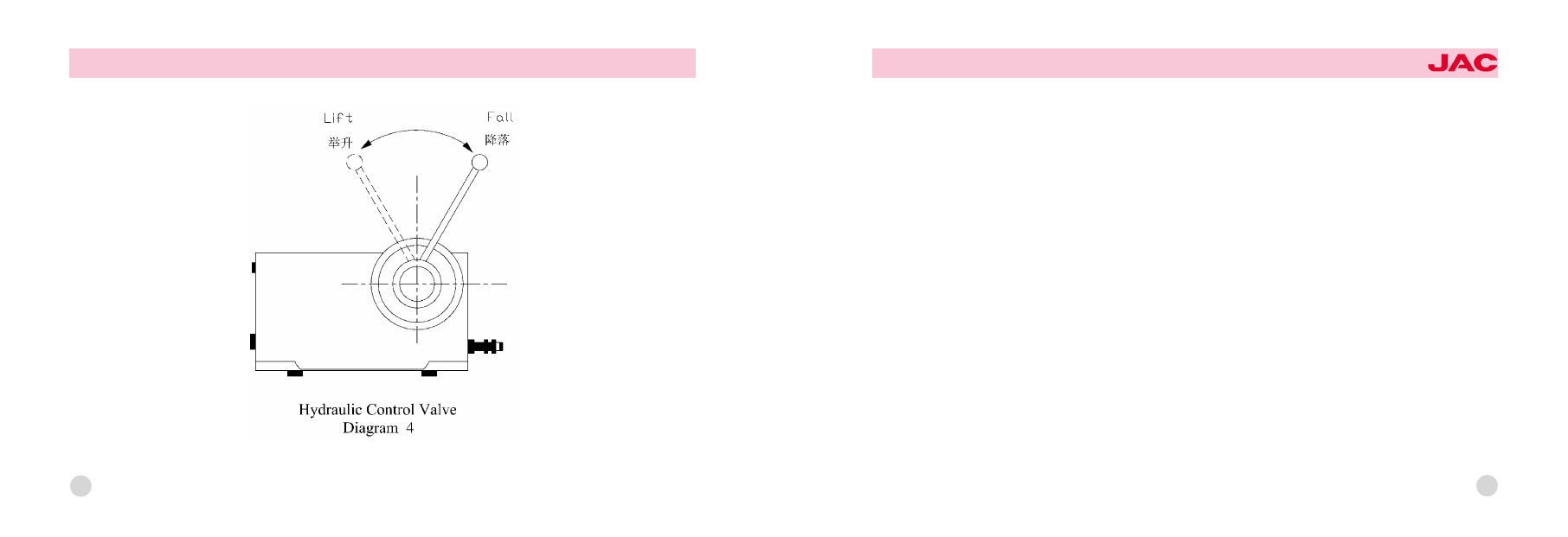

The position of the handle(from left to right)院Lift寅Fall

192

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

荫

Switching on the gear pump

Press the clutch pedal and turn the switch to the "on" position. Then release the clutch pedal smoothly and the gear
pump will start working.

荫

Carriage lift

After the gear pump is started, push the control handle to "lift" and the carriage begins rising at an uniform speed. In鄄
crease the throttle and the lifting will be faster. The increase of the throttle is not permitted when the carriage is lifted to
the maximum lifting angle.

荫

Carriage fall

Press the clutch pedal; turn off the switch; push the control handle to the "fall" position, then the carriage will start to fall.
The speed of falling can be regulated by the opening degree of the control valve.

荫

Pause control

If you want to stop the carriage during the process of lifting, you only need to press the clutch pedal. Meanwhile, the
control valve is still on the "lift" position. But if the pause will last for a long time, you need to turn off the switch. If you
want to stop the carriage during the process of carriage fall, push the control handle from "fall" to "lift".
Note: If you want to resume the lifting after pausing, release the clutch pedal and turn off the switch.

If you want to resume the falling after pausing, push the control handle to "fall".

193

Special notes:
Before starting driving, make sure that the control handle is on the "fall" position so as to avoid the accidental carriage
lifting when the car is moving. The power take-off also needs to be switched off. Otherwise, the gear pump will continue
working, which will result in the excessive wearing and early damage of the pump.

194

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Working Principle and Operation Instructions of Electricity-controlled Dumping Mechanism
1. Working principle of the hydraulic system

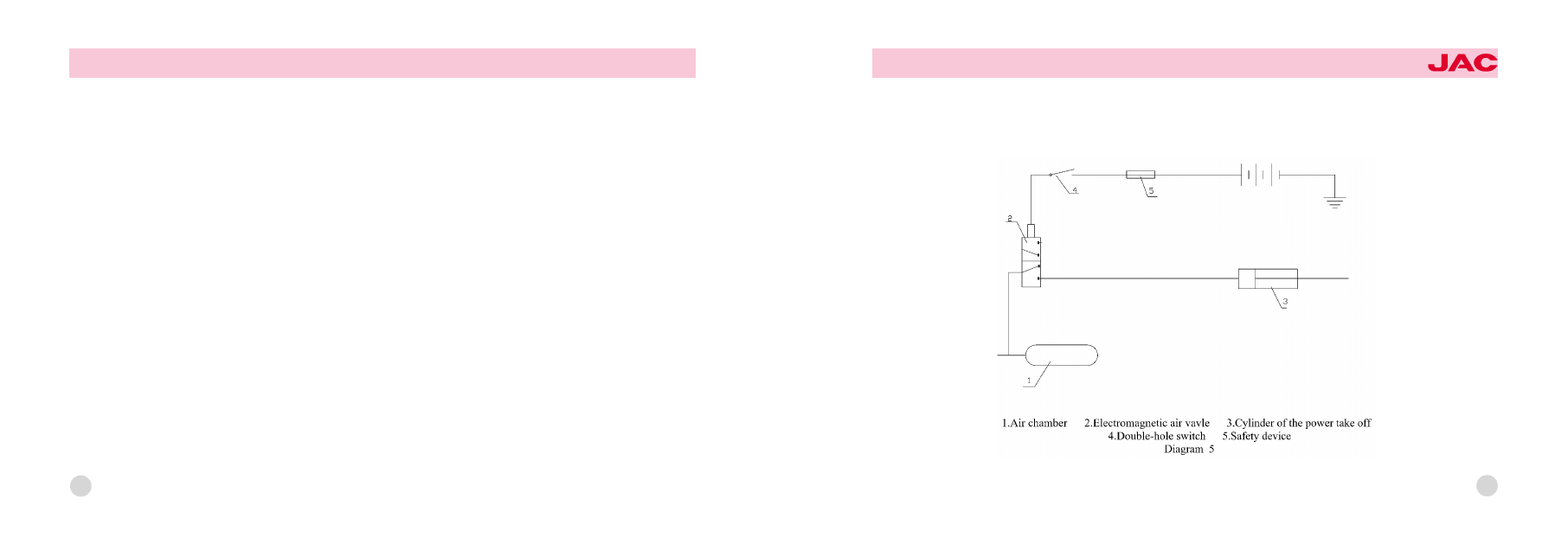

音 The working principle of power take-off control system (see Diagram 5)

195
