荫

Before towing, make sure that there is no interference between coupler

parts.

荫

Confirm the adherence state of limit dog and nut, operating state of sec鄄

ondary lock.

荫

Do not tighten the nut clockwise greater than primary state absolutely.

ADJUSTING BED
By rotating the lever 1, the height of the bed is controlled.
CAUTION:
Be sure not to hurt yourself.

93

92

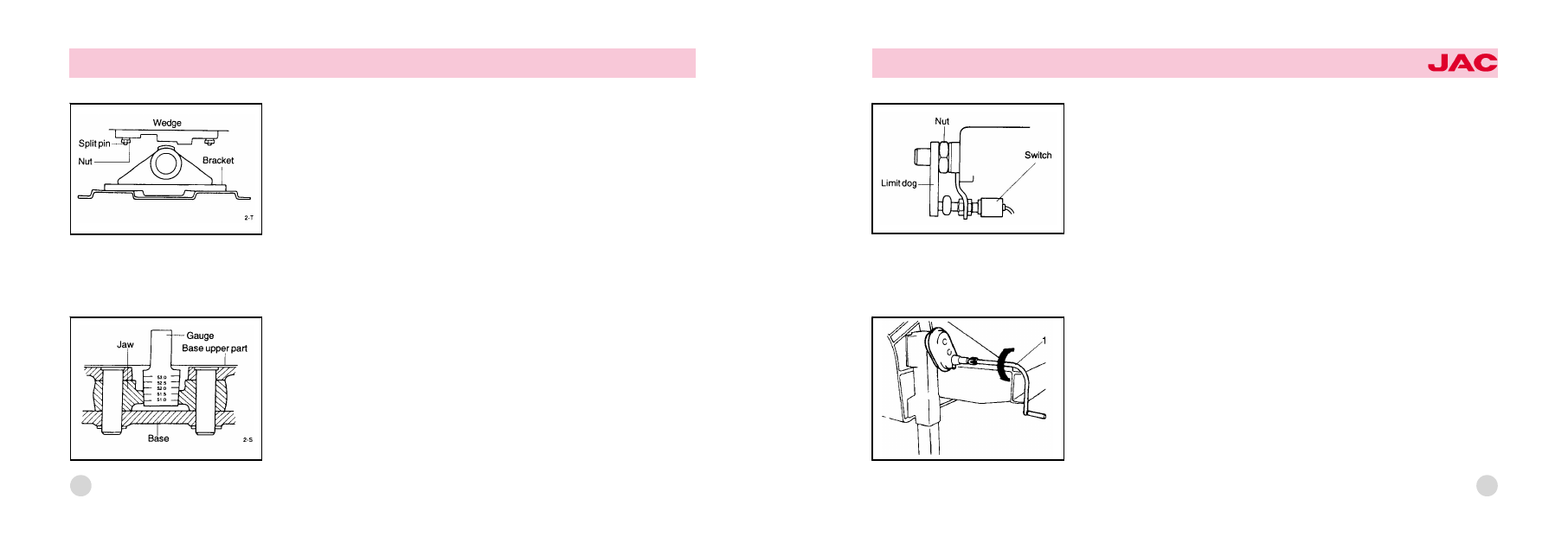

How to adjust rolling angle

荫

Adjust the rolling angle according to vehicle nd driving condition.

荫

After removing the split pin, loosen the nut by turning it counterclockwise 3

or 4 times.

荫

Fix the wedge to desired position

荫

Insert the split pin and bend it after the nut has been tightened.

How to adjust inside diameter of jaw

荫

If the inside diameter of jaw is worn, adjust it.

荫

Turn the limit dog with a tool counterclockwise.

荫

Loosen the nut slowly. This will diminish the inside diameter of jaw accord鄄

ing to moving yoke forward.

荫

If it's inside diameter is 51-51.2 using the Gauge, tighten the limit dog to

adhere the nut perfectly. At this time, check that the gauge could be rotated
by hand.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

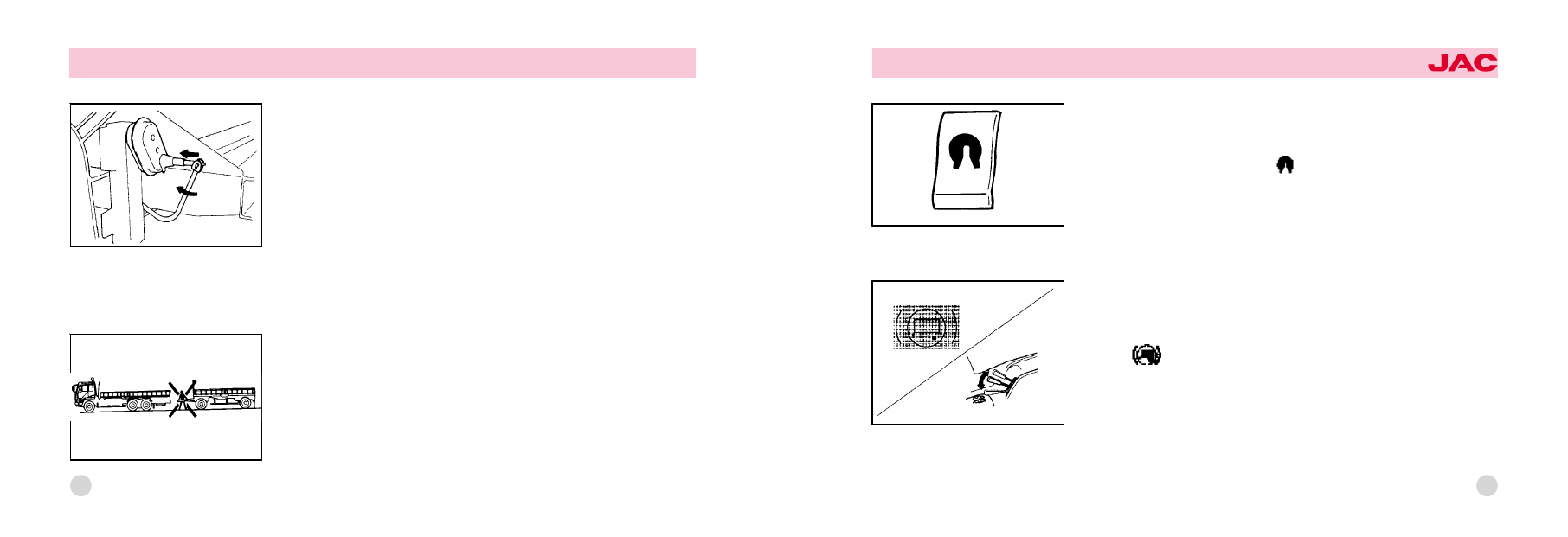

TRAILER LOCK SWITCH (If installed)
The trailer lock switch is located on the instrument panel. Use this switch to
lock the turntable of the dolly when the vehicle is to reverse. When the switch
is pushed, the indicator lamp in the

instrument will light.

TRAILER BRAKE LEVER
When the lever is pulled toward you, trailer brakes will be applied. Use the
brakes when going down a slope. The more the lever is pulled toward you, the
stronger the braking power will be come. When the trailer brakes are perform鄄
ing, the

indicator lamp will light.

荫

Even when the trailer brakes are performing, the service brakes will normal鄄

ly apply.
CAUTION:
Do not use the trailer brakes to slow down the vehicle. Avoid using the trailer
brakes for a long period.

95

94

After adjusting bed
Do the adjusting bed lever as shown below before driving vehicle.
Trailer braked and secured by chocks. Drawbar adjusted to coupling height.

CAUTION:
Be sure no one is standing between tractor and trailer during the coupling op鄄
eration

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

97

3. Hold the grip 盂 of the cab. While pressing it down, pull the safety hook 榆.
4. The cab will go up. While pressing it down to prevent abrupt motion, let it
go up slowly.

5. Push the cab all the way up, and the cab will be automatically held in posi鄄
tion by the cab stay. Insert the safety pin虞.

CAUTION:
For safety's sake, make sure the safety pin is inserted.

96

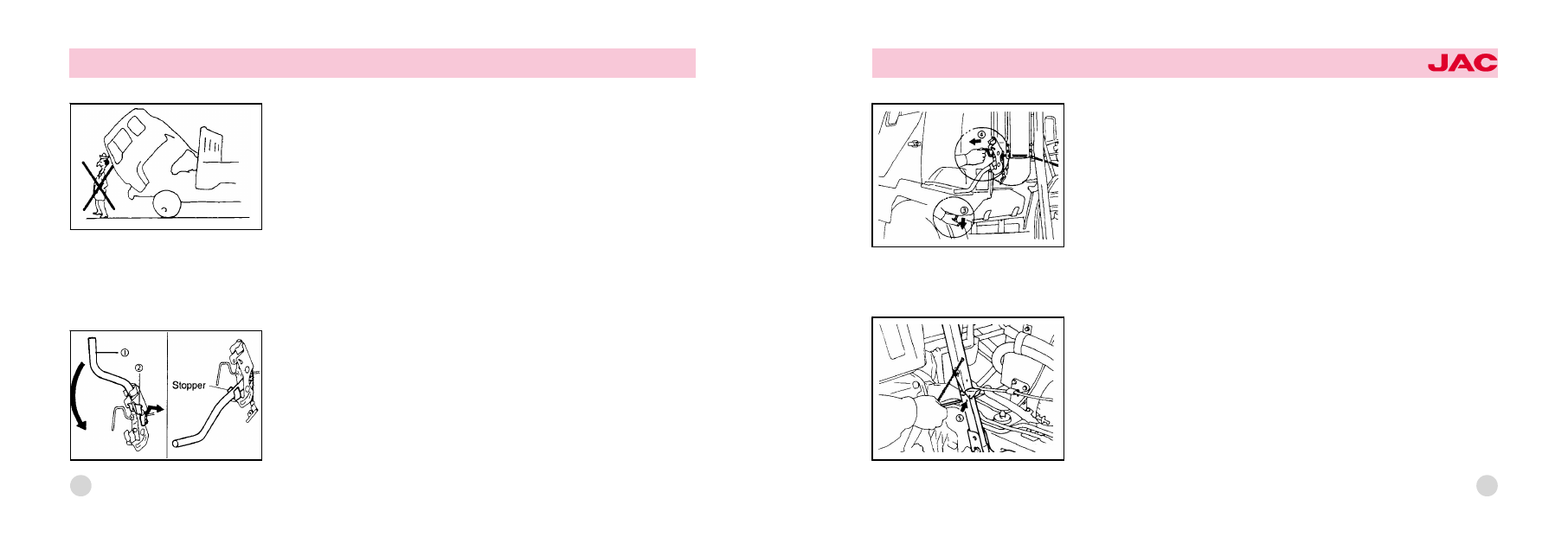

TILTING CAB
To tilt the cab, drive the vehicle to a flat surface and proceed as follows:
1. Apply the parking brake and shift the gearshift lever into neutral. Apply
chocks to the wheels and shut off the engine.
2. If there are articles on the seat, they could break the windshield when the
cab is tilted.
3. Make sure that the doors are securely closed.
4. Check to ensure that there is enough space around the cab. More than 1 m
wide space is required before and above the cab.
5. Before the cab is brought down, check to ensure that there are no waste
cloth and other combustible things left behind in the engine room.

MANUAL TILTING CAB
To raise the cab
1. Remove the hook lever key 于 from the lever 淤.
2. Pull the lever toward you.
NOTE:
Make sure that the lever is pulled all the way until it touches the stopper. If the
lever is not pulled, the hook might not fit in place when the cab is returned.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

99

2. Turn the direction knob toward the front of the car.

3. Open the switch cover and flick the switch upwards. The cab will automati鄄
cally be raised the held in position by the cab stay. The warning buzzer will
sound at the same time.
4. Flick the switch down, to stop the warning buzzer.
To lower the cab
1. In the unlocking state of the knob, turn the direction knob toward the rear of
the car.
2. Open the switch cover and flick the switch upwards. The cab will automati鄄
cally be tilted the held in position by the cab stay. The warning buzzer will
sound at the same time.
3. Flick the switch down, to stop the warning buzzer.
4. After tilting operation is over, make sure lock the electric tilting cab key and
remove it.

98

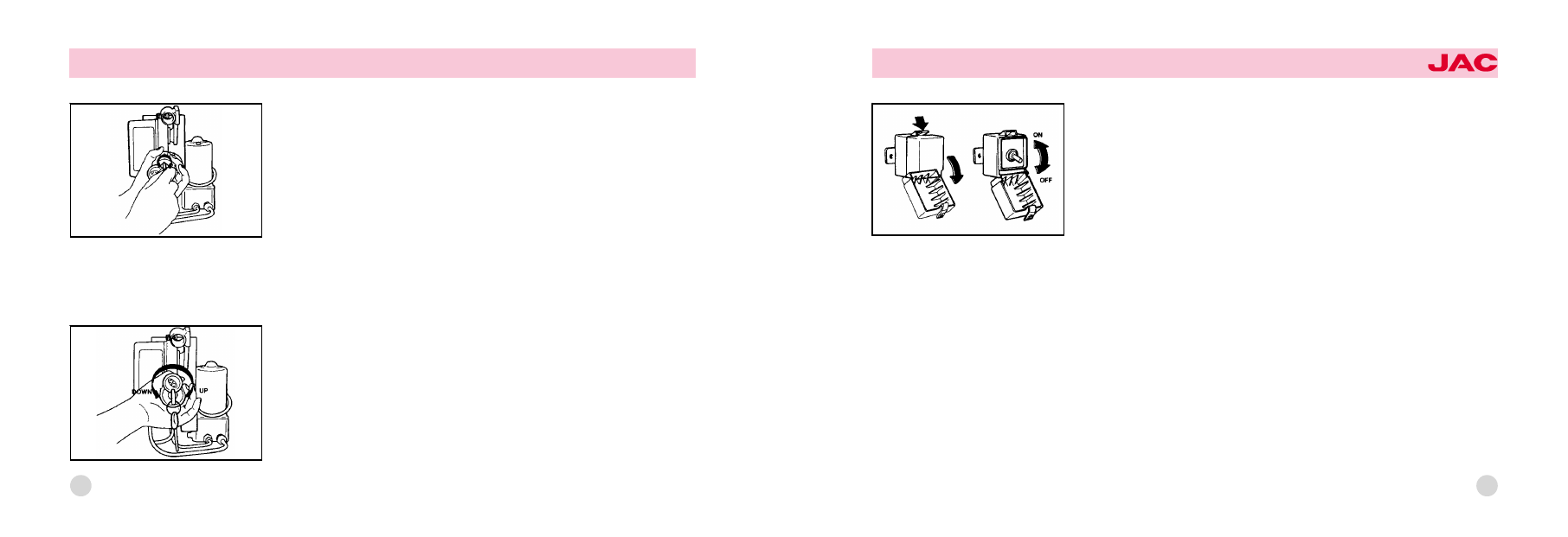

Electric tilting cab (If installed)
To raise the cab

1. Unlock the knob by turning the electric tilting cab key

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK
