31

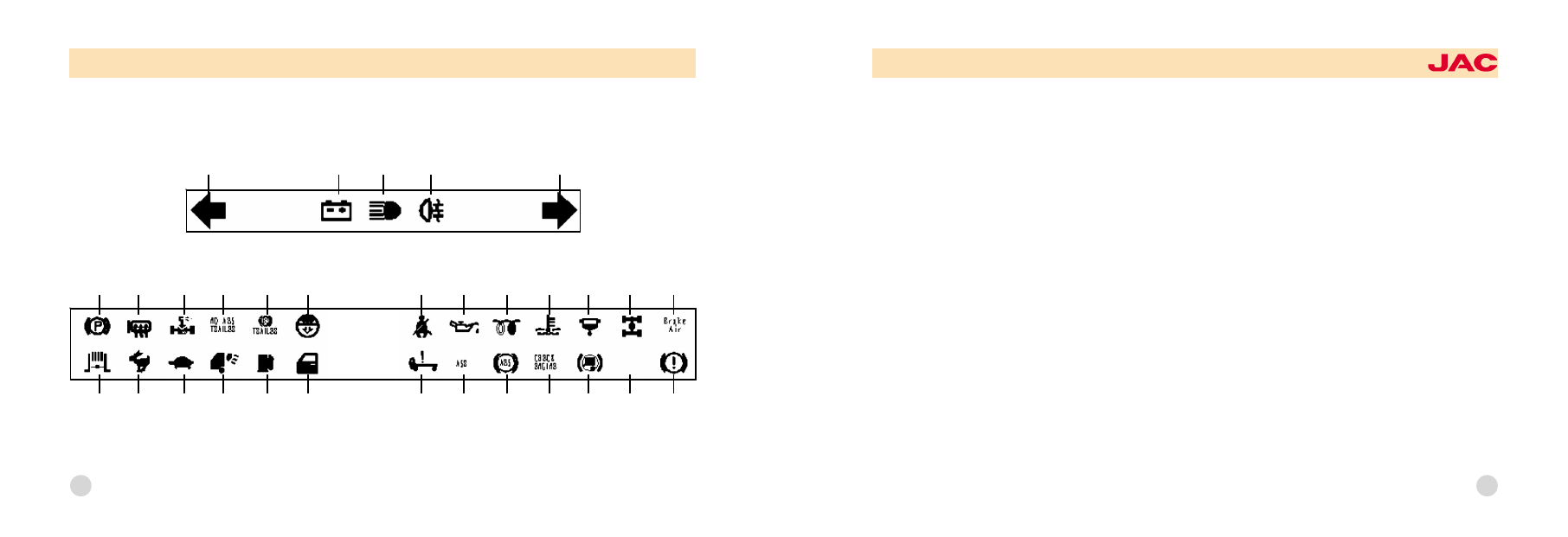

1. Turn signal indicator light (left)
2. Charging system warning light
3. High beam indicator light
4. Frog lamp switch indicator light
5. Turn signal indicator light (right)
6. Parking brake warming light
7. Heater mirror indicator light
8. Trailer lock indicator light (only
tractor)
9. NO ABS indicator light
10. Trailer ABS indicator light

11. Filter indicator light
12. Exhaust brake warning light
13. Hi indicator light
14. Low indicator light
15. Working light indicator light
16. Fuel alarm indicator light
17. Door ajar warming light
18. Seat belt warming light
19. Oil pressure warning light
20. Air heater/relay light
21. High temperature control indica鄄

tor light
22. Oil and water separate indicator
light
23. Differential lock indicator light
24. Brake warning light
25. Cab tilting warning light
26. Anti-slip regulator light
27. ABS warming light
28. Engine check warning light
29. Trailer brake light
30. Air pressure warning light

30

INDICATOR LIGHTS (E芋)

1

2

3

4

5

6

7

8

9

10

11

18

19

20

21

22

23

24

12

13

14

15

16

17

25

26

27

28

29

30

31

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

The blinking green arrow on the instrument panel shows the direction indicated by the turn signals.
If the arrow comes on but does not blink, blinks more rapidly than normal or does not blink at all, a malfunction in thetum
signal system is checked

SEAT BELT REMINDER LIGHT

When the ignition switch is turned on, the seat belt warning light blinks for 5 seconds to remind the driver to wear their
seat belt. If the driver fastens the seat belt within 5 seconds, the warning light goes out. When the ignition switch is
turned to "ACC" or "LOCK" position, the warning light will also go out.

OIL PRESSURE WARNING LAMP

This lamp illuminates when the ignition switch is set to the "ON" position and goes off after the engine has started. If it
lights up while the engine is running, the engine must be stopped at once. Contact the nearest authorized JAC dealer.

ENGINE OVERHEAT WARNING LIGHT

If the coolant temperature is too high this warning light will be on, if the coolant level is below than the designed quantity
the buzzer will sound at the same ti- me. At this time pull over and stop the vehicle as soon as possible and turn off the
engine. Then check the coolant level. If necessary, add coolant. Same ratio as coolant in the radiator should be added.

AIR HEATER/RELAY LIGHT

In severe cold season, if the light is on when turning the ignition key to the 'ON ' position, hold it there until the light is
off. At this time turn the ignition key to the "START' position.

WORKING LIGHT INDICATOR LIGHT

When the working light switch is turned on the light comes on.

33

AUTO GREASE WARNING LIGHT

The auto grease warning light is on about 42 seconds when filling on grease at each moving part, then goes out.
This light comes on continuously when trouble occurs on this system.

TRAILER LOCK LIGHT (ONLY TRACTOR)

The trailer lock light will be illuminated when transmission is shifted into reverse and trailer lock switch is on.

P.T.O INDICATOR LIGHT

The P.T.O indicator light will be illuminated when the P.T.O switch is on.
CAUTION:
Be sure not to operate the switch while driving as this may cause damage to each power train parts.

THE HEATER MIRROR INDICA TOR LIGHT

When the heater mirror switch is on, the outside rearview mirror glass is heated and the heat mirror indicator light comes
on at the same time.

PARKING BRAKE

This light will be illuminated when the parking brake is applied and the ignition on, and should be extinguished when the
parking brake is released. The vehicle should not be driven until the parking brake has been released and the light ex鄄
tinguished.

HIGH BEAM INDICATOR LIGHT

The high beam indicator light comes on whenever the headlights are switched to high beam.

TURN SIGNAL INDICATOR LIGHTS

32

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

When there is any problem about 'ASR" system ,"ABS" lamp is illuminated.
During normal driving, 'ASR' lamp is off.
When 'ASR' works, 'AS R' lamp comes to blink.
NOTE:
"ASR" lamp is amber-colored and "ABS" lamp is red-colored. Amber means INDICATION and red means WARNING.

CAB TILTING LIGHT

The cab tilting light will be illuminated when main
hook didn't fix for cab locking.

DOOR AJAR WARNING LIGHT

The door ajar warning light warns you that a door is not completely closed.
NOTE:

荫

Close the door completely.

荫

Before driving, check that the warning light has gone out.

CHARGE WARNING LIGHT

The charge warning light should come on when the ignition key is turned on, then go out when the engine is running. If
the light comes on while you are driving, stop and turn off the engine and check the tension of the belt. If the belt is
loose or fraying, adjust or replace the belt.

JAKE BRAKE OPERATION INDICATOR(If installed)

Jake brake is a kind of the engine brake. When it works, the lamp illuminates but, in case of the vehicle equipped with

35

34

Turn the switch off after finishing the work or during driving normally.

LOW LIGHT (ONLY TRACTOR, PULLCARGO, 8x4 VEHICLE)

The low light will be illuminated when it is in 'LOW' position in 2nd transmission.

HIGH LIGHT (ONLY TRACTOR,PULL CARGO, 8x4 VEHICLE)

The high light will be illuminated when it is in 'HIGH' position in 2nd transmission.

EXHAUST BRAKE WARNING LIGHT

The exhaust brake warning light will be illuminated if the exhaust brake switch is on. Put the exhaust brake switch back
in its place where it was and this light goes out.

RAILER BRAKE LIGHT (ONLYTRACTOR, PULL CARGO)

The trailer brake light comes on when the trailer brake switch is applied.

ABS WARNING LIGHT

When the key is turned to 'ON', ABS warning light will be on and then off in a few seconds.
If ABS warning light remains on while driving, or remains off when the key is turned to "ON", there may be a problem
about ABS.
In this case, you should show an authorized JAC dealer your vehicle and check it as soon as possible.
Though there is a problem about the vehicle, the normal brake system will still operate except ABS.

ANTI-SLIP REGULATOR

When the key is turned to 'ON" position 'ASR" lamp will be illuminated.
If the brake is engaged, 'ASR" lamp goes out. But if it doesn't go out, "ASR" doesn't work.

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

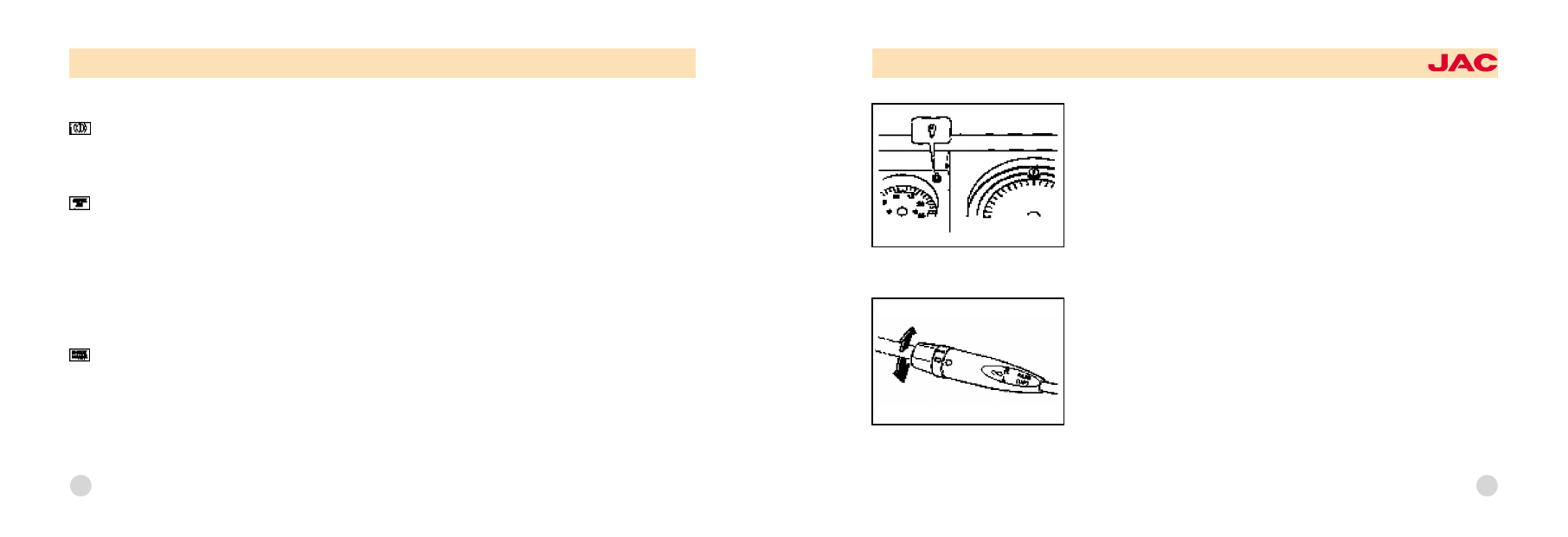

INDICATOR LIGHTS INSPECTION KNOB
To confirm a short of the bulb, press the knob.
In case of a short of the bulb, the bulb should be exchanged as soon as pos鄄
sible.

TRUN SIGNAL SWITCH

Pulling the lever back (away from you) causes the turn signals the left side of

the vehicle to blink. Pushing the lever forward (toward you) causes the turn
signals on the right side of the vehicle to blink. As the turn is completed, the
lever will automatically return to the center position and turn off the turn signals
at the same time. If either turn signal indicator light blinks more rapidly than
usual, goes on but does not blink, or does not go on at ail, there is a malfunc鄄
tion in the system. Check for a burned-out fuse or bulb or you're your autho鄄
rized JAC dealer.

37

the exhaust brake or retarder, it doesn't illuminate.

BRAKE WARNING LIGHT

The brake warning light will be illuminated when oil leaks from the brake system or the brake performance dropped due
to wearing brake shoe.
If possible, stop immediately and contact your authorized dealer.

AIR PRESSURE WARNING LIGHT

When the air pressure in the air reservoir dropped
(below 4.8-5.2 kg/cm

2

) and the engine is on the air pressure warning light comes on and the buzzer sounds at the

same time. Then stop driving your vehicle immediately and run the engine at idle. Wait until the air pressure gets back
and this warning light will go out.
CAUTION:
If the vehicle is driven in condition that air pressure warning light comes on, this is very dangerous. If a pressure rising
time has a long interval, have the air system checked and repaired by an authorized dealer.

CHECK ENGINE WARNING LIGHT (If installed)

If the main key switch is turned on in normal condition, 'CHECK ENGINE' lamp will illuminate and then extinguish after
two seconds. If it illuminates continuously, you can suspect any problem in it so have to check or repair in the authorized
JAC dealer.

36
