15

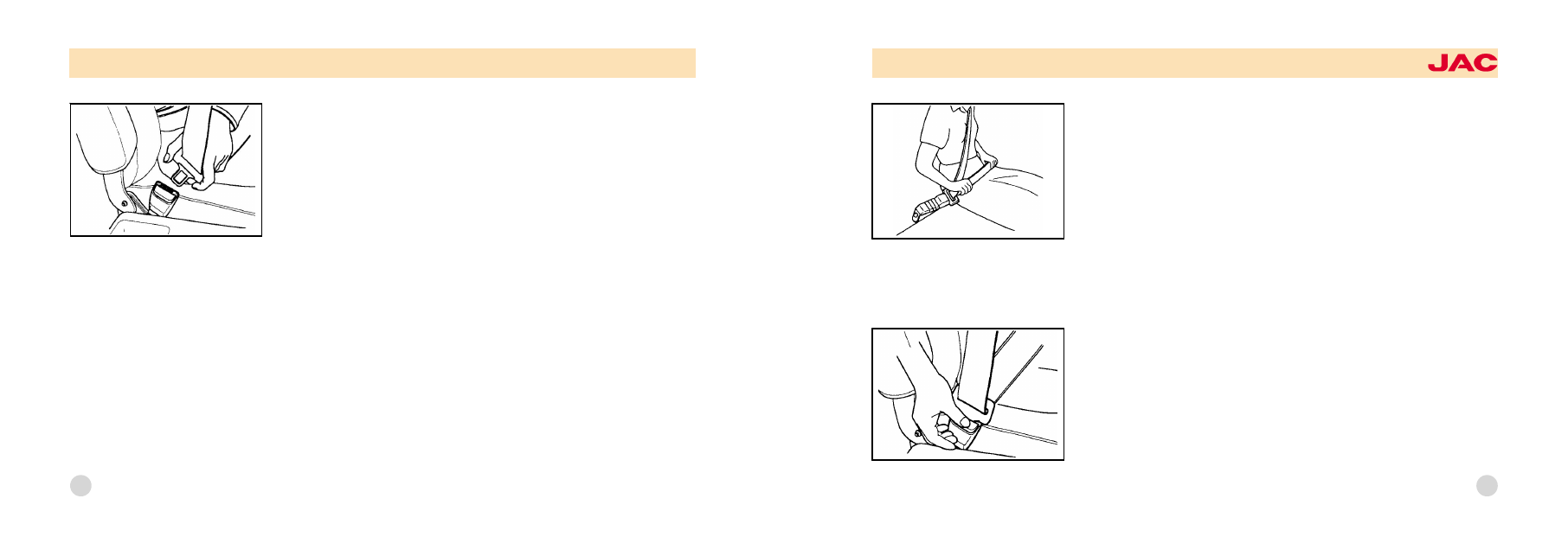

Adjusting Your Seat Belt
You should place the belt as low as possible on your hips, not on your waist. If
located too high on your body, the chances of sliding out from under it and
suffering serious injury or death are increased. Both arms should not be under
or over the belt. Rather, one should be over and the other under, as shown in
the illustration.

To Release the Seat Belt
The seat belt is released by pressing the release button in the locking buckle.
When it is released, the belt should automatically draw back into the retractor.
If this does not happen, check the belt to be sure it is not twisted, then try it a鄄
gain.

SEAT BELTS (3-Point Type)
To Fasten Your Belt
To fasten your seat belt, pull it out of the retractor and insert the metal tab into
the buckle. There will be an audible "click,, when the tab locks into the buckle.
The seat belt automatically adjusts to the proper length only after the lap belt
is adjusted manually so that it fits snugly around your hips. If you lean forward
in a slow, easy motion, the belt will extend and let you move around. If there is
a sudden stop or impact, however, the belt will lock into position. It will also
lock if you try to lean forward too quickly.
Check to make sure the belt is properly locked and that the belt is not twisted.

NOTE:
If the driver's seat belt is not fastened when the ignition key Is in the "ON" posi鄄
tion, the seat belt warning light will flash.

14

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

INSTRUMENTS & CONTROLS

16

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

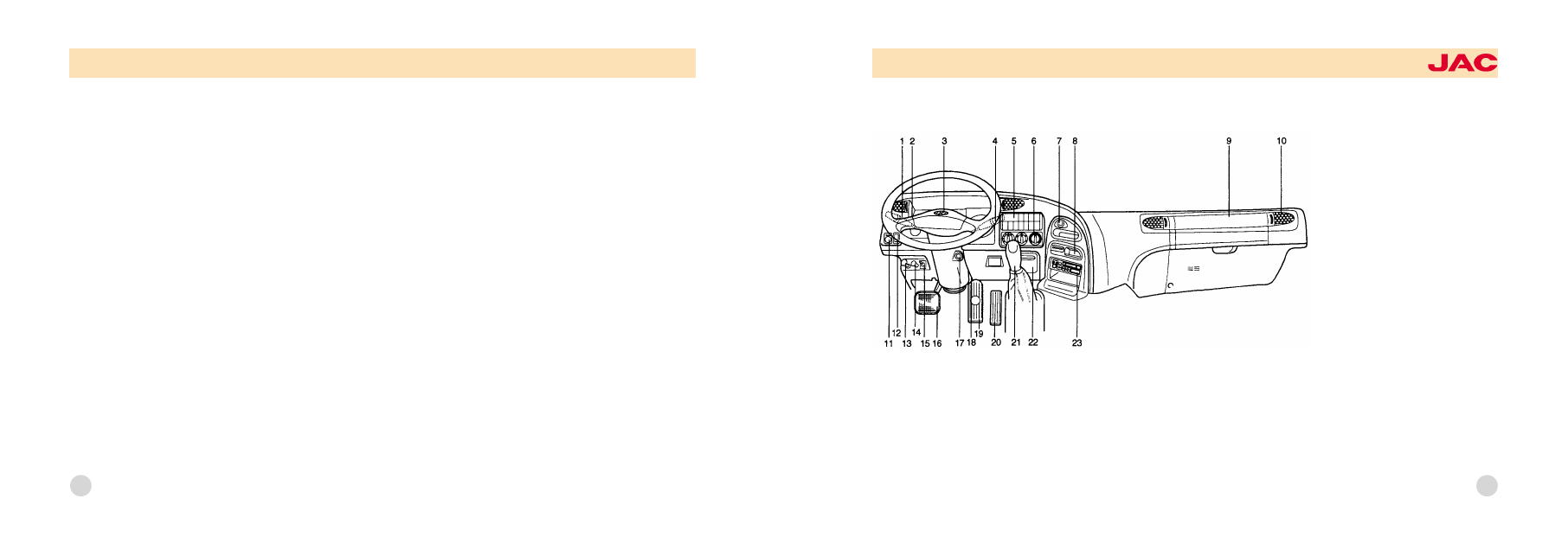

INSTRUMENTS AND CONTROLS

1. Head light/ High & Low beam/
turn signal switch
2. Control switches
3. Horn button
4. Wiper & washer/exhaust brake
switch
5. Control switches
6. Air conditioner control switches

7. Cigarrete lighter
8. Digital clock
9. Fuse box
10. Side ventilator louver
11. Horn convert switch
12. P.T.O switch
13. Parking brake
14. Engine RPM adjustable knob
渊E芋 not冤
15. Work light switch
16. Clutch pedal
17. Start switch
18. Steering wheel adjusting lever
19. Brake pedal
20. Accelerator pedal
21. Shift lever
22. Ashtray
23. Audio system

17

19

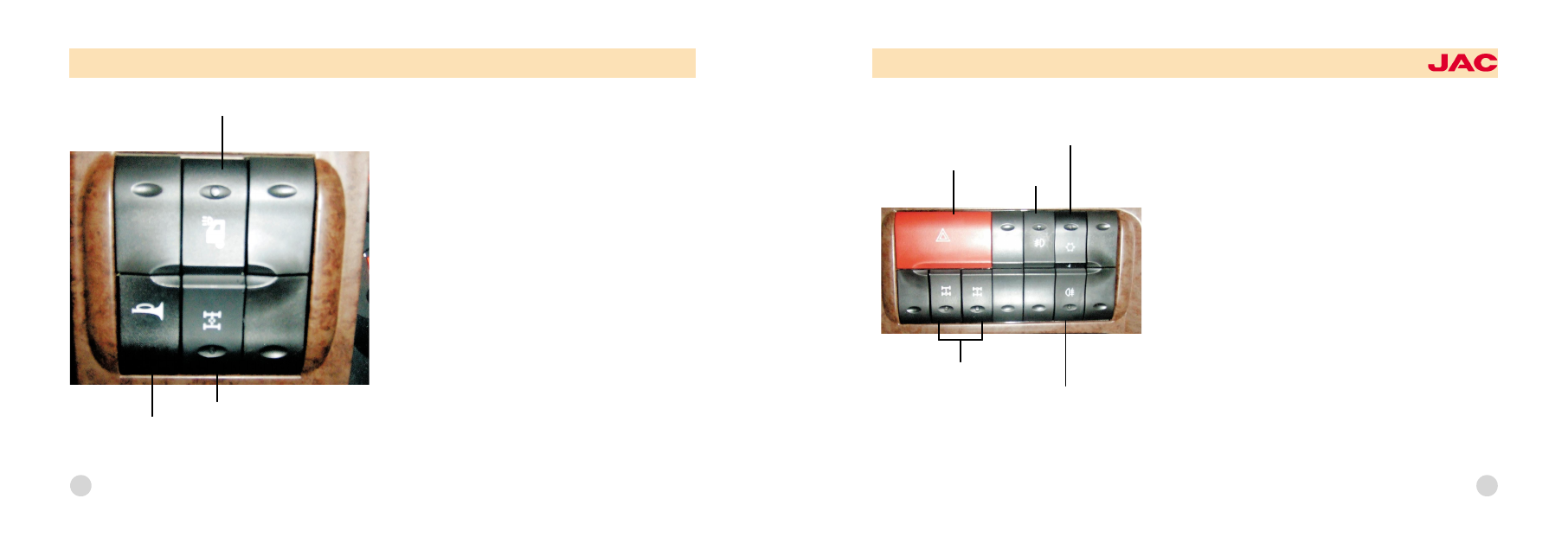

Hazard warning lamp switch

Front fog lamp switch

Air conditioning compressor switch

Differential lock switch(if installed冤

Rear fog lamp switch

Fog lamp switch
Use the fog lamp when you go through the foggy area. Use the
fog lamp rotating the multi-use lever to 1 step when you are not
able to see well due to fog. While operating this switch, clearance
lamp, tail lamp, licence plate lamp, instrument lamps will come on
at the same time.
Depress the switch one more and the fog lamp will turn off.
Air compressor switch
When depress this switch, the air compressor of air condition will
begin to work. Depress the switch one more and the fog lamp will
stop.
Differential lock switch (if installed)
Depress the switch to lock the differential and check to see that
the Differential lock indicator light is on. Depress the switch again
to release the differential.
Lock the differential before driving on rough road. After getting
out of the rough road, be sure to release the differential .If it has
become impossible to move the vehicle and the differential is not
locked, stop the rear wheels and lock the differential immediately.

Search light switch渊only high cab冤

Horn convert Switch

P.T.O switch

Search light switch渊only high cab冤
Press this switch, the search light will be light
Horn convert Switch
When the air pressure is above 6kpa,press the horn of
the steering wheel, then the air horn will work
P.T.O switch
Press this switch , the P.T.O of special truck will work.

18

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

TACHOMETER
The tachometer registers the speed of your engine in revolutions per minute
(rpm). It is useful to help you shift at the appropriate engine speed to avoid
lugging or over running.

CAUTION:
The engine should not be raced to such a speed that the needle enters the red
zone on the tachometer face. This can cause severe engine damage.

SPEEDOMETER
The speedometer indicates the vehicle speed in kilometers or miles per hour.
ODOMETER
The odometer records the total driving distance in kilometers or miles, and is
useful for keeping a record for maintenance intervals.

21

20

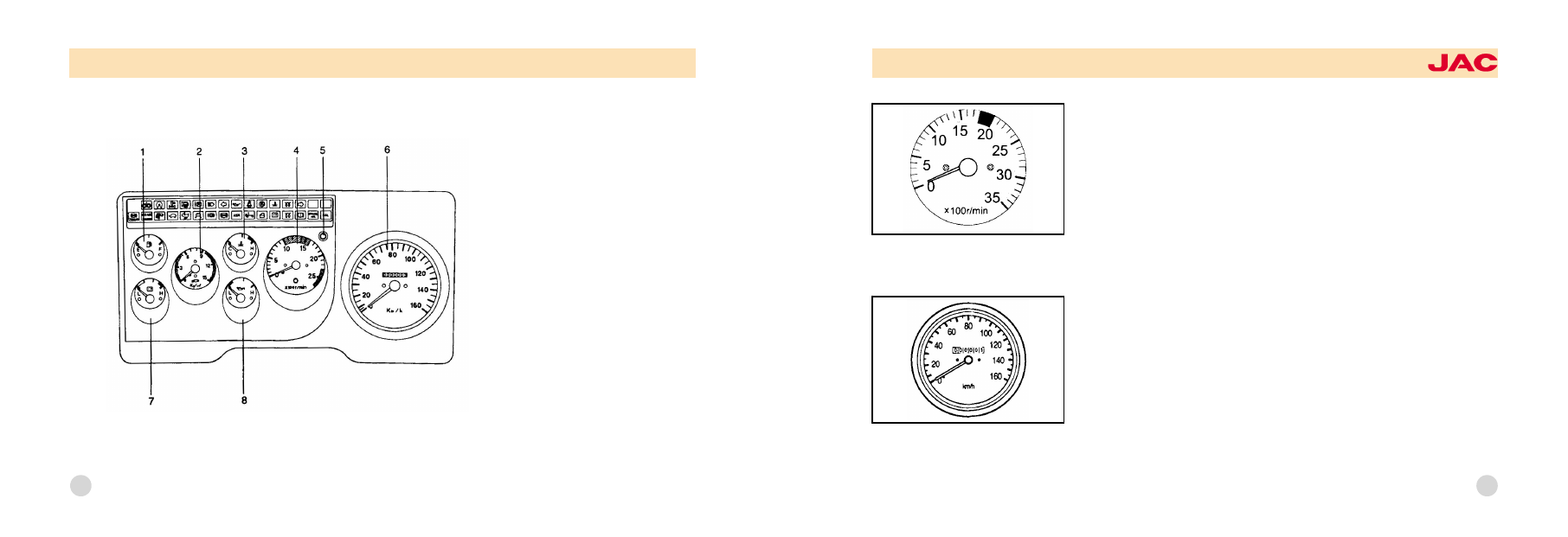

INSTRUMENT CLUSTER AND INDICATOR渊E域冤

1. Fuel gauge
2. Air pressure gauge
3. Water temperature gauge
4. Tachometer
5. Indicator light inspection switch
6. Speedometer
7. Voltage gauge
8. Oil pressure gauge

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK
