SERVICE INFORMATION 00-25

Tread Wear Indicators

The original equipment tires have built-in tread wear in-
dicators to show when tires need replacement.
These indicators may appear as wide bands. When the
indicators appear in two or more grooves at three loca-
tions, tire replacement is recommended.

N3A0044E

00-26 SERVICE INFORMATION

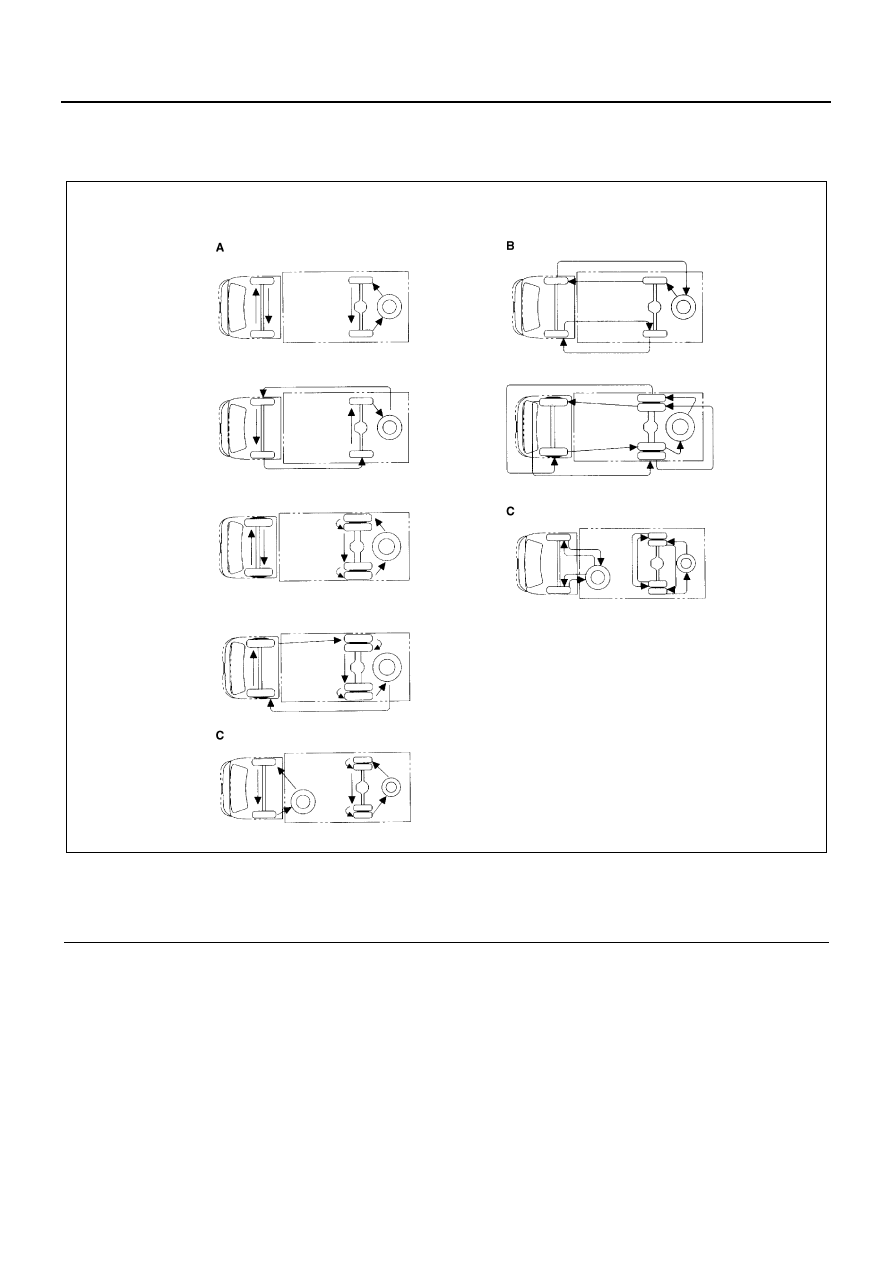

Tire Rotation

To allow the tires to wear evenly and to prolong their life, exchange the front and rear tire locations as shown in the
figure.

Legend

A. For bias tires

C. Flat low (Small dual tire)

B. For radial tires

N3A0045E

SERVICE INFORMATION 00-27

Tire Inflation Pressure

Tire pressure, in cold condition (after vehicle has set for
three hours or more, or driven less than one mile),
should be checked monthly or before any extended trip.
Tire pressure increases approx. 15% when the tires be-
come hot during driving. The pressure specification is
shown on the label as figure.

For tire size and tire inflation pressure, refer to “Tires”.

Legend

1. Tire air pressure plate (The position of LHD

vehicle is opposite)

N3A0047E

N3A0046E

00-28 SERVICE INFORMATION

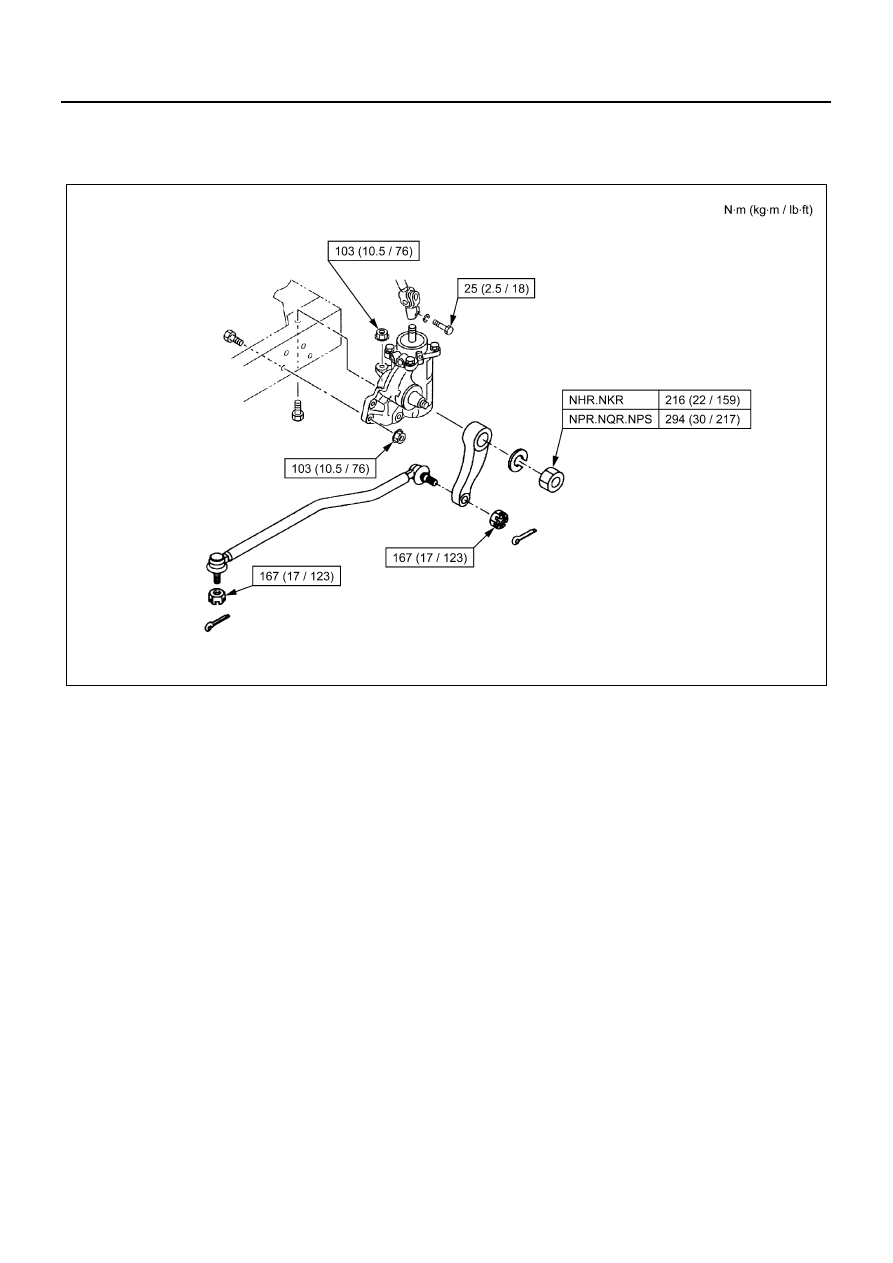

FIXING TORQUE

Steering Unit, Pitman Arm and Drag Link

(This illustration is NHR and NKR model.)

N3A0461E
