8-76 CAB AND CHASSIS ELECTRICAL

H-5

H-7, H-8

Starter Switch

Refer to “START AND CHARGING” in this section.

Glow Indicator Light

Refer to “METER AND WARNING/INDICATOR LIGHT”
in this section.

QOSIII Control Unit

J-60

J-60

P-1

P-2

P-5

No.

Connector Face

002-007

1

2

002-008

2

1

000-003

000-004

000-007

1

2

3

7

8

9

13

14 15

19

20 21

25

26 27

31

32 33

34

35

36

37

4

5

6

10

11 12

16

17 18

22

23 24

28

29 30

38

39 40

6

5

4

12

11 10

18

17 16

24

23 22

30

29 28

40

39 38

3

2

1

9

8

7

15

14 13

21

20 19

27

26 25

33

32 31

34

35

36

37

N8A5488E

Terminal No.

Connected to

1

Starter switch (ON)

2

—

3

—

4

Thermo sensor (-)

5

Glow 1 relay

6

Charge relay

7

—

1

2

1

2

1 2 3 4

5 6 7 8

9 10 11 12 13

14 15 16 17 18

2

1

2

1

4 3 2 1

8 7 6 5

13 12 11 10 9

18 17 16 15 14

H - 6

H - 7

H - 8

N8A5489E

N8A5082E

CAB AND CHASSIS ELECTRICAL 8-77

Exhaust Brake System

General Description

This circuit consists of starter switch, exhaust brake
switch (combination switch), accelerator switch, clutch
switch, vacuum switching valve, neutral switch and re-
lay.
Exhaust brake is a system to increase exhaust pressure
by means of squeezing exhaust gas from engine and
exert engine brake.
Turn the exhaust brake SW on, and the exhaust brake
valve starts to work by the function of the magnetic valve
to enable the exhaust bake to operate, when the ex-
haust brake indicator light will be on.
When either the accelerator pedal or the clutch pedal is
depressed while driving, the switch of the depressed
pedal will turn off, subsequently the exhaust braking will
stop working.

8

Thermo sensor (+)

9

Meter

10

Ground

11

Starter switch (ST)

12

Glow 2 relay

13

Glow indicator (Meter)

Terminal No.

Connected to

8-78 CAB AND CHASSIS ELECTRICAL

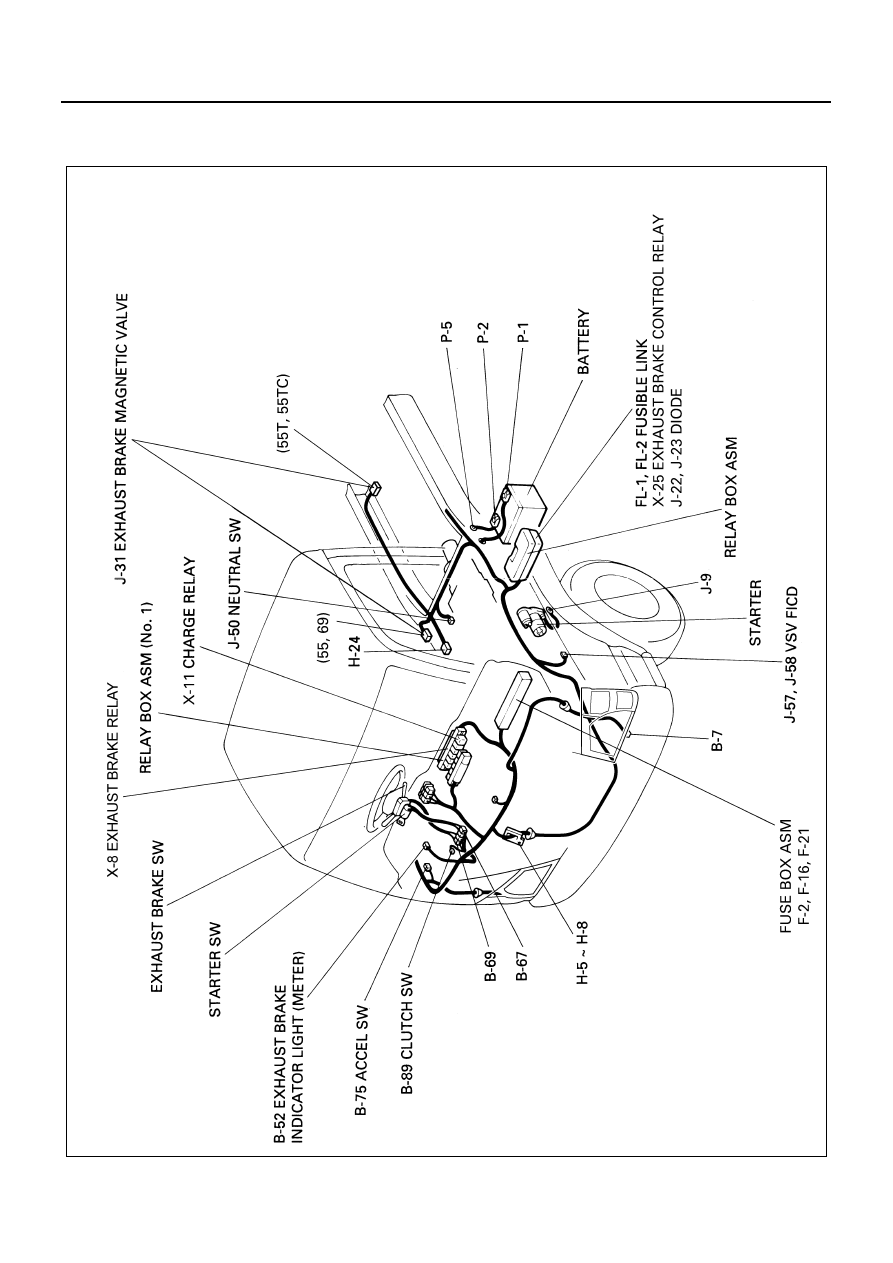

Parts Location

NHR55, NKR55, NHR69

N8A5083E

CAB AND CHASSIS ELECTRICAL 8-79

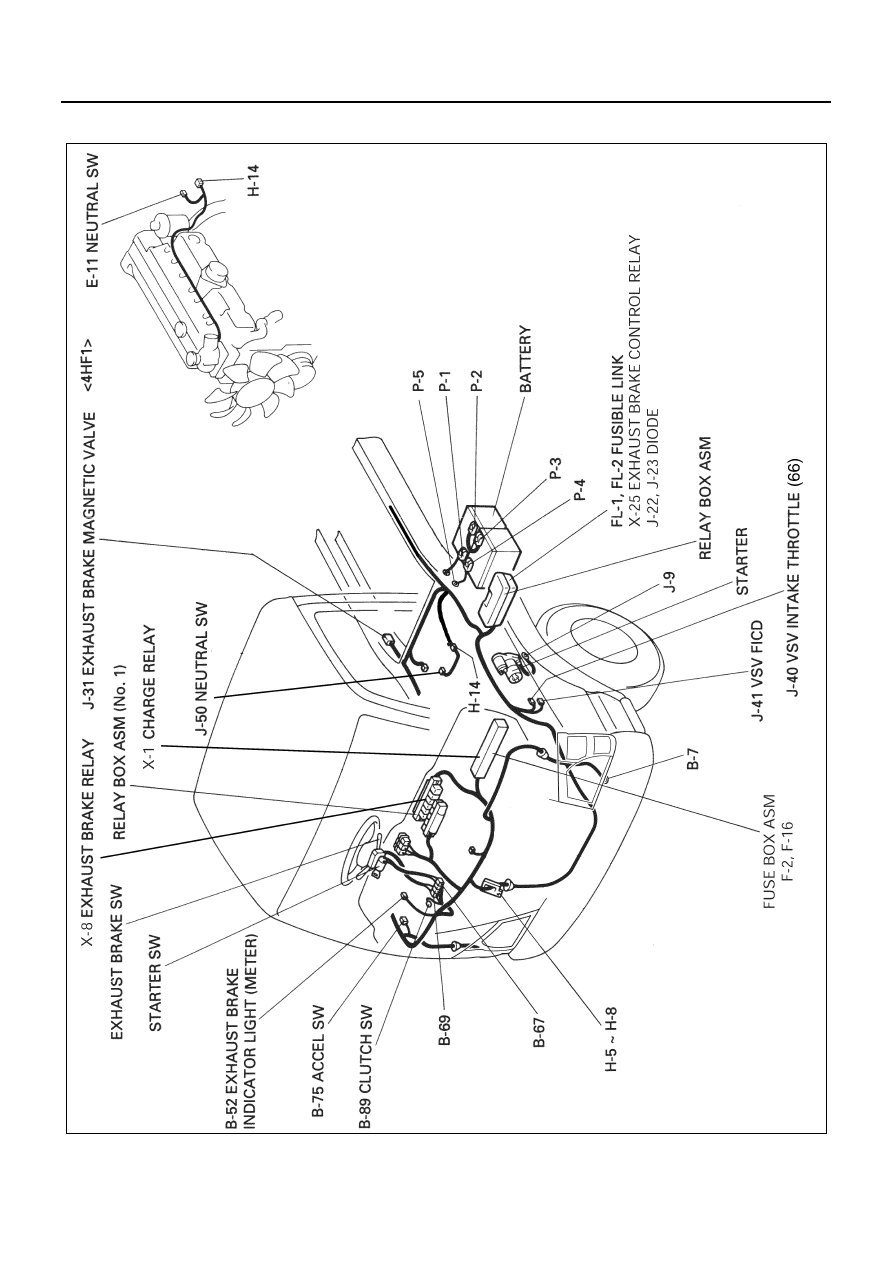

NKR66, NPR66, NQR66, NPR71

N8A5084E
