8-24 CAB AND CHASSIS ELECTRICAL

Illumination

Illumination light for meter
assembly

3.4 W

1

12 V

3 W

24 V

Hazard warning Switch

2 W

1

12 V

1.8 W

24 V

Dome light switch

2 W

1

12 V

1.8 W

24 V

Front fog light switch

2 W

1

12 V

1.8 W

24 V

Rear fog light
switch

For indicator

60 mA

1

12 V

For illumination

60 mA

1

Cigar lighter

1.4 W

1

12 V

1.8 W

24 V

Heater bezel

1.4 W

1

Ashtray

1.4 W

1

4WD Switch

40 mA

1

24 V

Light Name

Rated Power

No. of Bulb

Remarks

Except

4HK1-TC

4HK1-TC

CAB AND CHASSIS ELECTRICAL 8-25

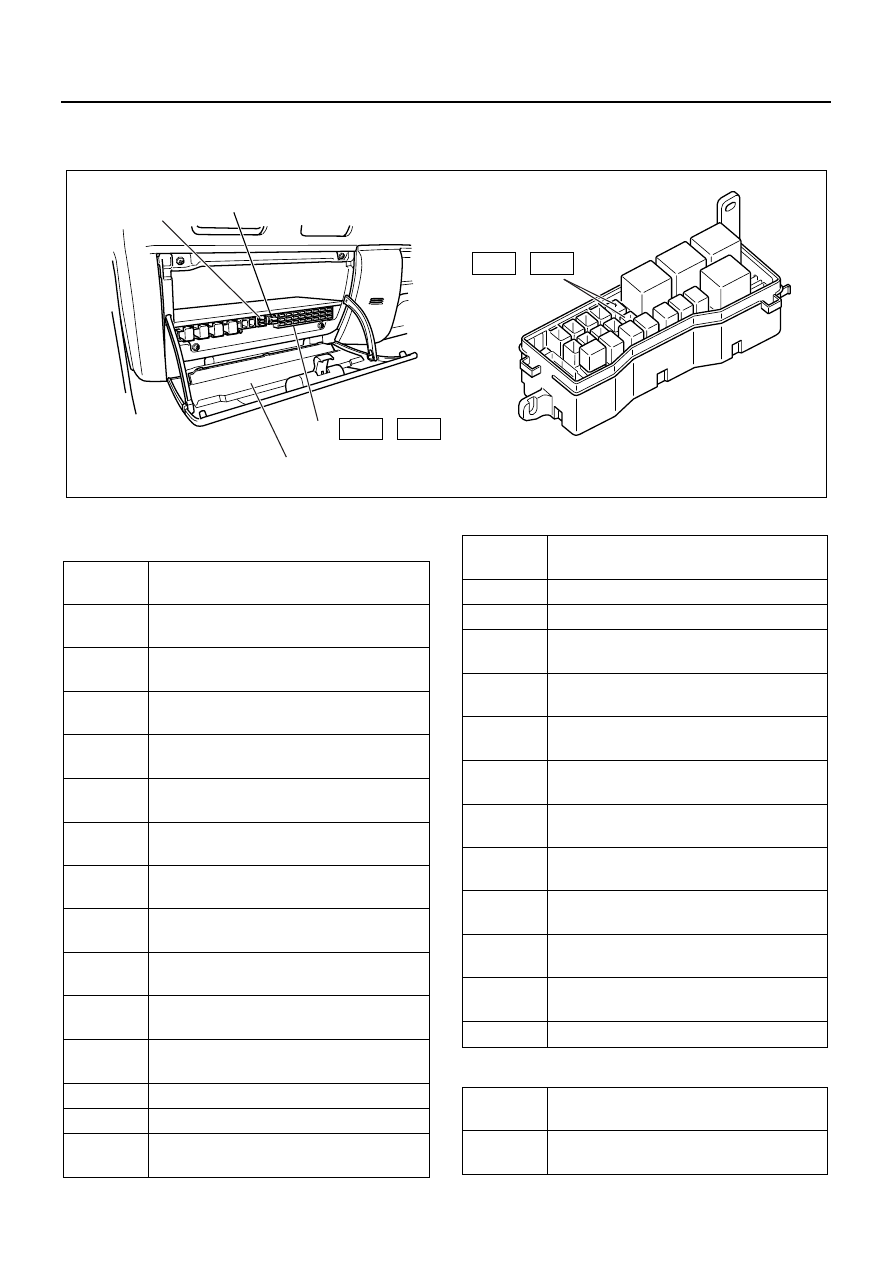

Fuse and Fusible Link Location

Fuse and Circuit Breaker

Fuse Label-for 12 Volt (4JB1 / 4JG2)

Fuse Label-for 12 Volt (4JH1)

Relay box
(Installed on the left side rear of the cab)

Fuse(                                )

F-25

F-28

-

Fuse label

Fuse puller

Spare fuse

Fuse(                                )

F-1

F-24

-

N8A5046E

10 A

(1)

AIR CON

15 A

(2)

EXH. BRAKE, FUEL HEATER

15 A

(3)

REAR HEATER

15 A

(4)

AUDIO (B), DOOR LOCK

10 A

(5)

STOP LIGHT

10 A

(6)

FRT FOG LIGHT, CORNERING LAMP

10 A

(7)

TAIL LIGHT

10 A

(8)

EGR

10 A

(9)

FUEL CUT

15 A

(10)

FRONT WIPER & WASHER

10 A

(11)

TURN LIGHT

10 A

(12)

H/LAMP LEVEL

(13)

—

(14)

—

15 A

(15)

AUDIO (IG), CIGAR LIGHTER

10 A

(16)

METER

(17)

—

(18)

—

15 A

(19)

HORN, HAZARD

10 A

(20)

ABS (IG)

15 A

(21)

GENERATOR

10 A

(22)

STARTER

10 A

(23)

HEAD LIGHT RH

10 A

(24)

HEAD LIGHT LH

15 A

(25)

MARKER LAMP

15 A

(26)

COND. FAN

10 A

(27)

RR FOG

(28)

—

10 A

(1)

AIR CON

15 A

(2)

FUEL HEATER

8-26 CAB AND CHASSIS ELECTRICAL

Fuse Label-for 24 Volt (4HF1 / 4HG1 / 4HE1 except
Hong Kong)

15 A

(3)

REAR HEATER

15 A

(4)

AUDIO (B), DOOR LOCK

10 A

(5)

STOP LIGHT

10 A

(6)

FRT FOG LIGHT, CORNERING LAMP

10 A

(7)

TAIL LIGHT

15 A

(8)

ENG. (B1)

15 A

(9)

ENG. (B2)

15 A

(10)

FRONT WIPER & WASHER

10 A

(11)

TURN LIGHT

10 A

(12)

H/LAMP LEVEL

(13)

—

(14)

—

15 A

(15)

AUDIO (IG), CIGAR LIGHTER

10 A

(16)

METER

(17)

—

(18)

—

15 A

(19)

HORN, HAZARD

10 A

(20)

ABS(IG)

(21)

—

10 A

(22)

STARTER

10 A

(23)

HEAD LIGHT RH

10 A

(24)

HEAD LIGHT LH

15 A

(25)

MARKER LAMP

15 A

(26)

COND. FAN

10 A

(27)

RR FOG

(28)

—

15 A

(1)

HEATER, AIR CON

10 A

(2)

EXH. BRAKE, FUEL HEATER

15 A

(3)

REAR HEATER

15 A

(4)

AUDIO (B), DOOR LOCK

10 A

(5)

STOP LIGHT

20 A

(6)

POWER WINDOW

10 A

(7)

TAIL LIGHT

10 A

(8)

FRT FOG LIGHT, CORNERING LAMP

10 A

(9)

ENG. (IG)

FUEL CUT

15 A

(10)

FRONT WIPER & WASHER

10 A

(11)

TURN LIGHT

10 A

(12)

H/LAMP LEVEL

10 A

(13)

ENG. STOP

(14)

—

15 A

(15)

AUDIO (IG), CIGAR LIGHTER

10 A

(16)

METER

(17)

—

15 A

(18)

GENERATOR

15 A

(19)

ENG. (B)

15 A

(20)

HORN, HAZARD

10 A

(21)

ABS (IG)

10 A

(22)

STARTER

10 A

(23)

HEAD LIGHT RH

10 A

(24)

HEAD LIGHT LH

CAB AND CHASSIS ELECTRICAL 8-27

Fuse Label-for 24 Volt (4HE1 for Hong Kong)

Fuse Label-for 24 Volt (4HK1)

15 A

(25)

MARKER LAMP

15 A

(26)

COND. FAN

10 A

(27)

RR FOG

(28)

—

15 A

(1)

HEATER, AIR CON

10 A

(2)

EXH. BRAKE, FUEL HEATER

15 A

(3)

REAR HEATER

15 A

(4)

AUDIO (B), DOOR LOCK

10 A

(5)

STOP LIGHT

20 A

(6)

POWER WINDOW

10 A

(7)

TAIL LIGHT

10 A

(8)

FRT FOG LIGHT, CORNERING LAMP

10 A

(9)

ENG. (IG)

FUEL CUT

15 A

(10)

FRONT WIPER & WASHER

10 A

(11)

TURN LIGHT

10 A

(12)

H/LAMP LEVEL

10 A

(13)

ENG. STOP

(14)

—

15 A

(15)

AUDIO (IG), CIGAR LIGHTER

10 A

(16)

METER

(17)

—

10 A

(18)

SRS

15 A

(19)

ENG. (B)

15 A

(20)

HORN, HAZARD

10 A

(21)

ABS (IG)

10 A

(22)

STARTER

10 A

(23)

HEAD LIGHT RH

10 A

(24)

HEAD LIGHT LH

15 A

(25)

MARKER LAMP

15 A

(26)

COND. FAN

10 A

(27)

RR FOG

(28)

—

15 A

(1)

HEATER, AIR CON

10 A

(2)

FUEL HEATER

15 A

(3)

REAR HEATER

15 A

(4)

AUDIO (B), DOOR LOCK

10 A

(5)

STOP LIGHT

20 A

(6)

POWER WINDOW

10 A

(7)

TAIL LIGHT

10 A

(8)

FRT FOG LIGHT

10 A

(9)

ENG. (IG)

15 A

(10)

FRONT WIPER & WASHER

10 A

(11)

TURN LIGHT

10 A

(12)

H/LAMP LEVEL

10 A

(13)

NEES (B)

(14)

—

15 A

(15)

AUDIO (IG), CIGAR LIGHTER

10 A

(16)

METER

10 A

(17)

NEES (IG)

HSA
