2-122 CAB AND FRAME

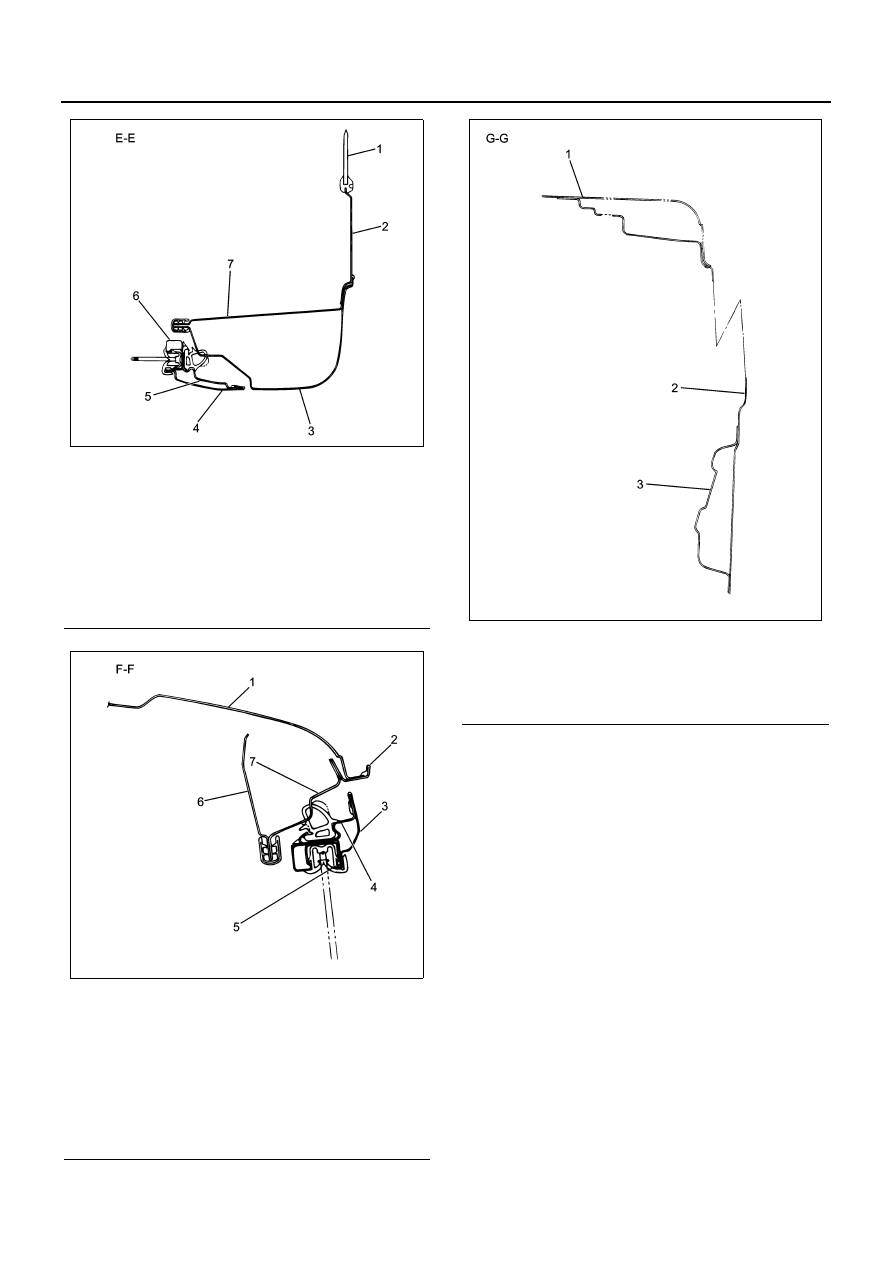

Legend

1. Back light glass
2. Back panel
3. Rear upper pillar
4. Rear door outer panel
5. Rear door sash/rear extension
6. Rear door sash
7. Rear pillar upper closing

Legend

1. Roof panel
2. Drip side panel
3. Rear door outer panel
4. Rear door upper extension
5. Rear door sash
6. Rear side cant rail
7. Drip rail

N2A0178E

N2A0179E

Legend

1. Roof panel
2. Back panel
3. Back panel reinforcement

N2A0180E

CAB AND FRAME 2-123

Legend

1. Rear floor panel
2. Back panel
3. Seal
4. Rear bolster

N2A0181E

2-124 CAB AND FRAME

BODY PANEL ASSEMBLY

Specifications

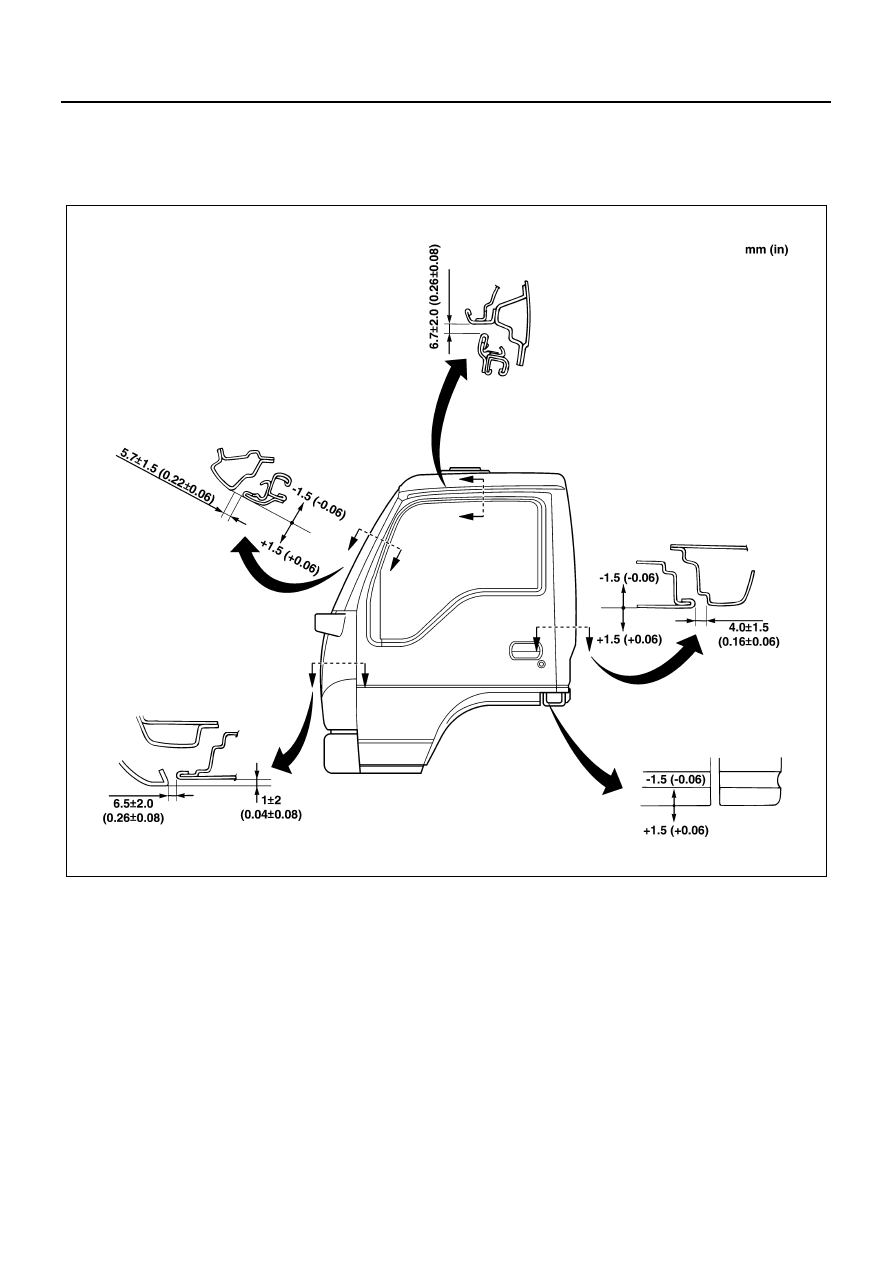

Body Dimensions (Door Opening Clearance and Level Difference)

• Adjust the parallelism (difference in clearance) to

2.0 mm (0.08 in) or less.

N2A0182E

CAB AND FRAME 2-125

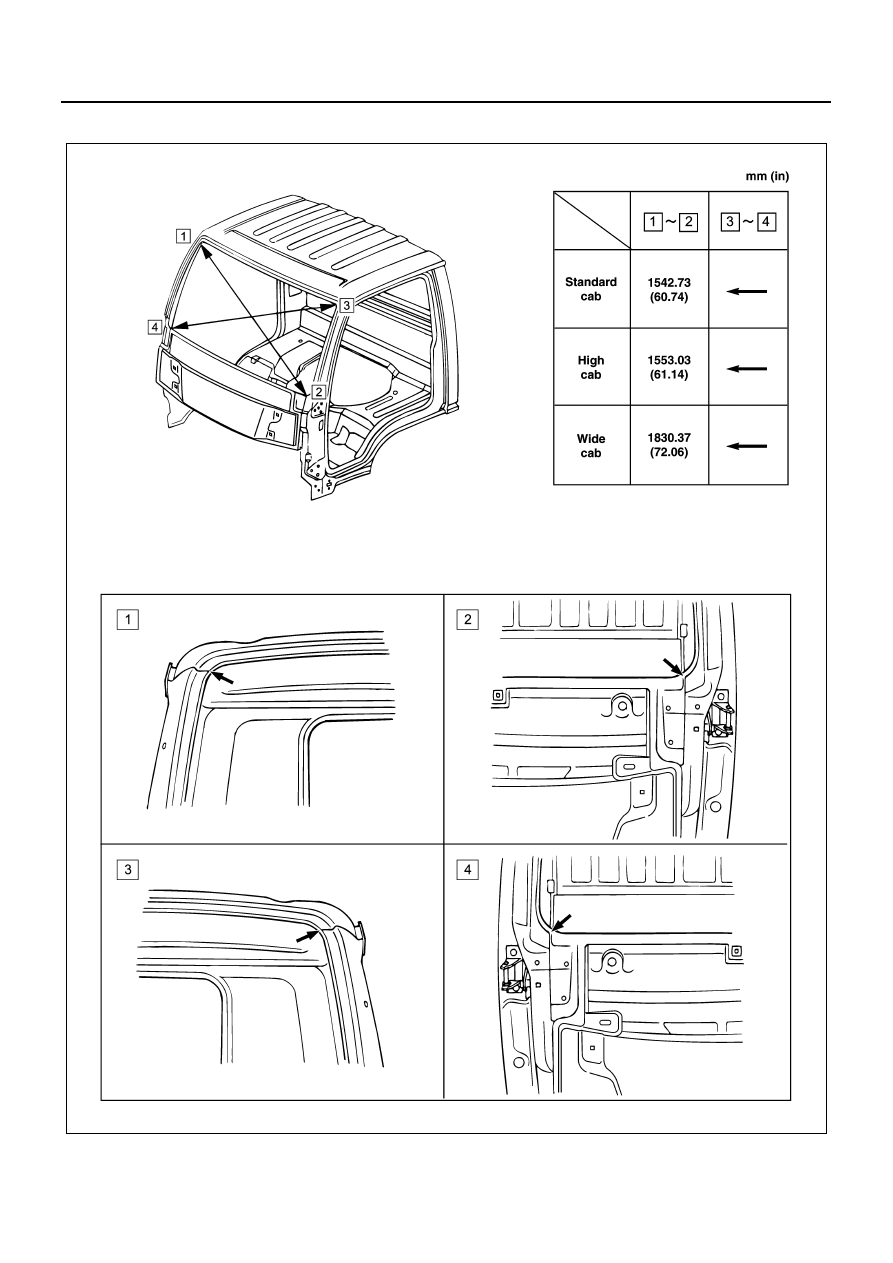

Body Dimensions (Front Window Frontage Sizes)

N2A0183E
