Isuzu N-Series. Manual - part 103

2-118 CAB AND FRAME

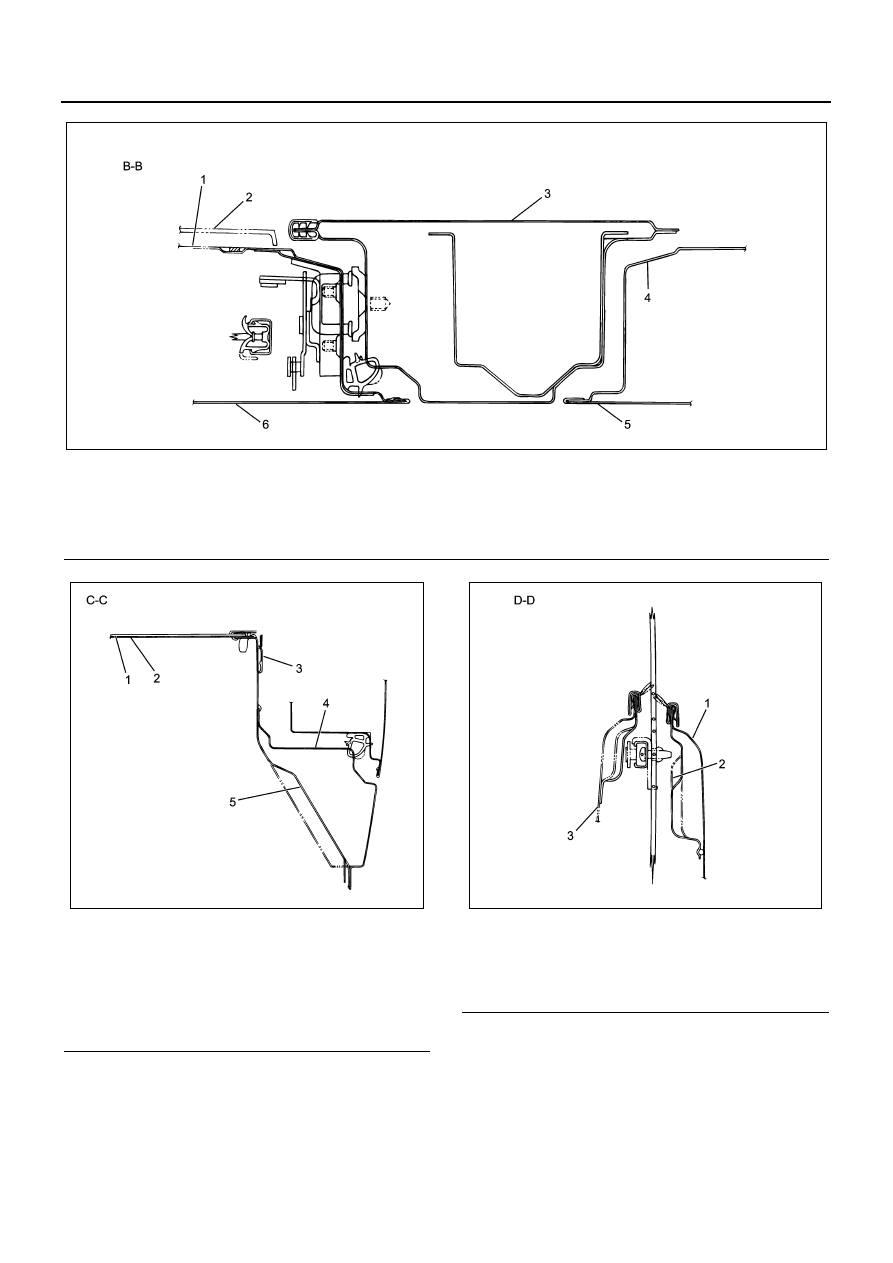

Legend

1. Side panel
2. Door outer panel
3. Door inner panel
4. Step plate
5. Step support

N2A0168E

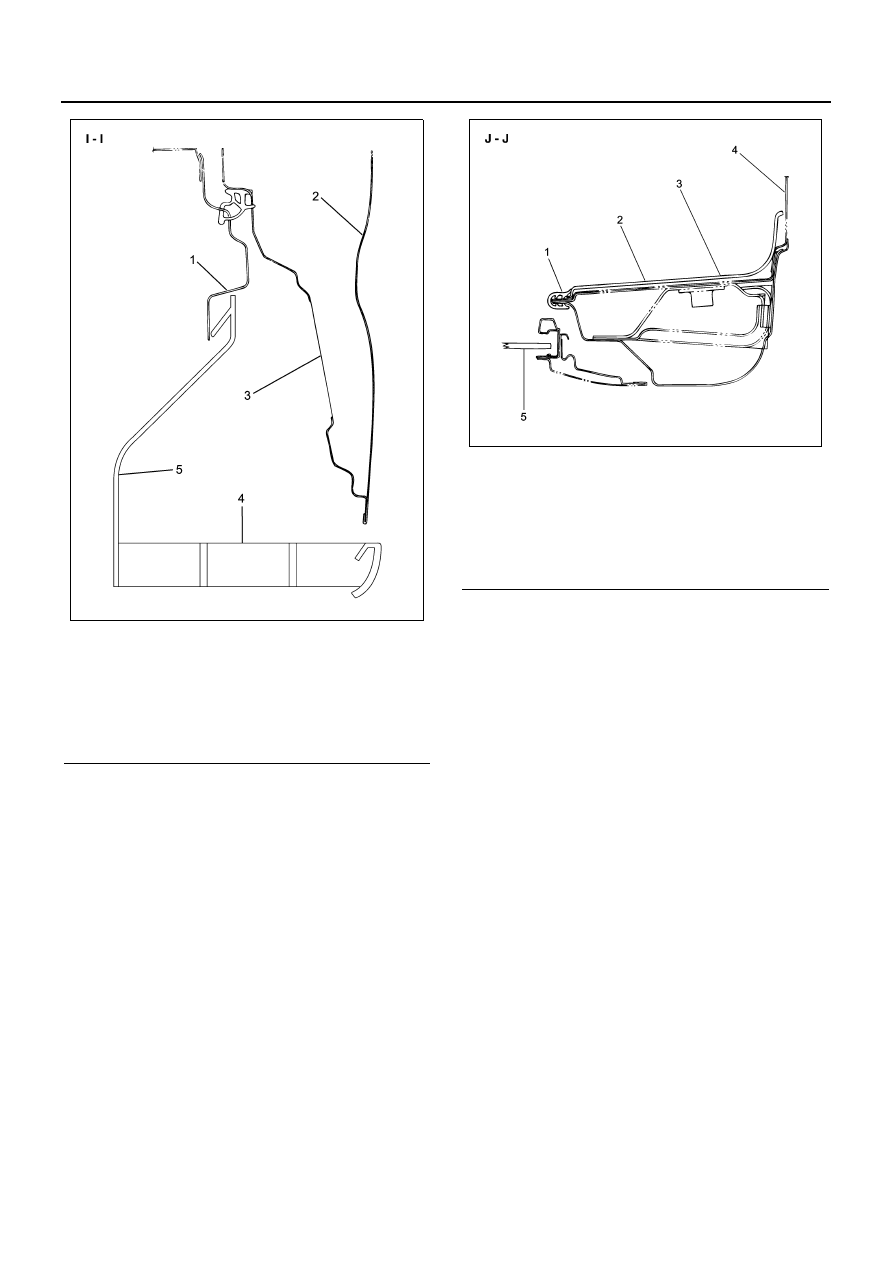

Legend

1. Finisher
2. Rear pillar upper trim cover
3. Rear pillar upper closing
4. Back panel
5. Door glass

N2A0169E

CAB AND FRAME 2-119

Legend

1. Door inner panel

4. Side panel

2. Finisher

5. Door outer panel

3. Rear pillar lower trim cover

N2A0170E

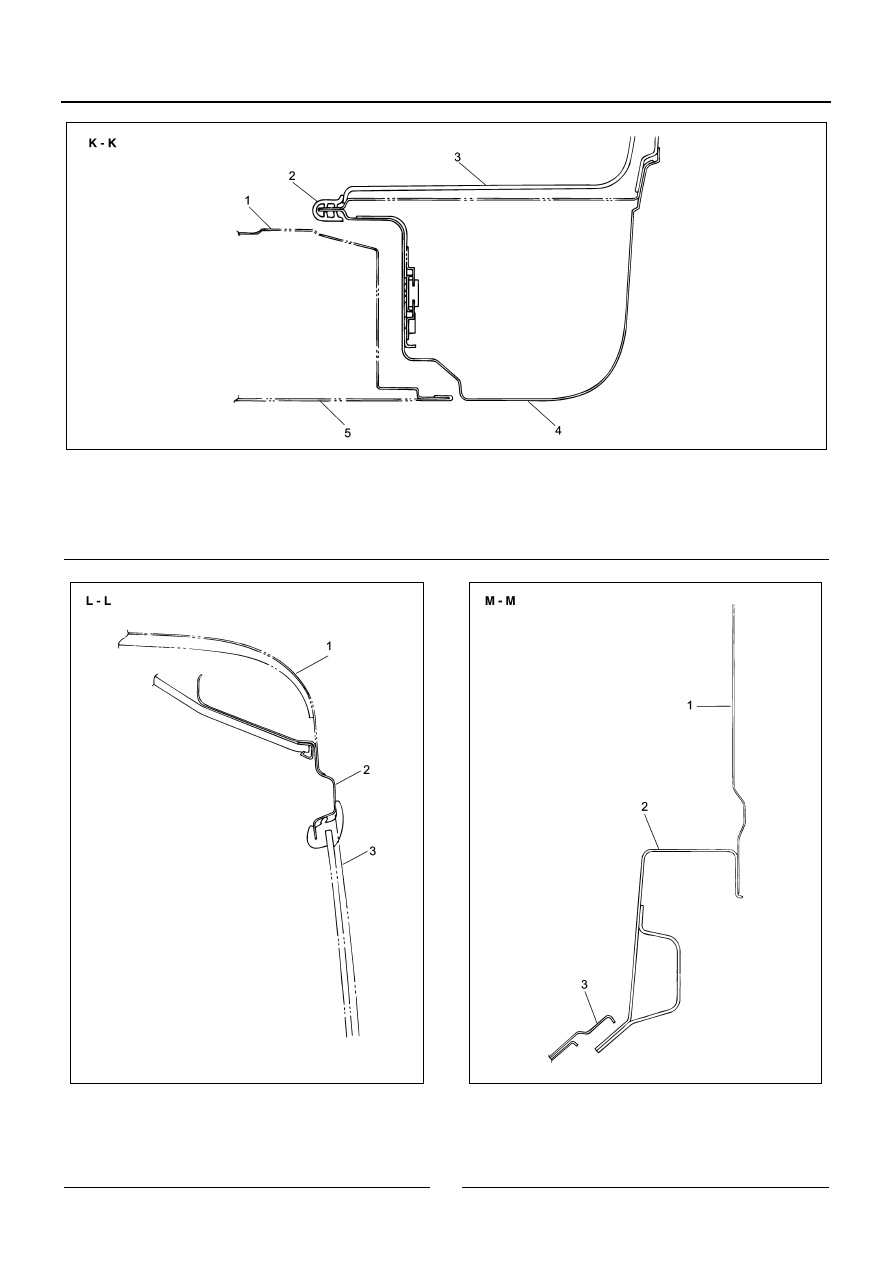

Legend

1. Roof
2. Back panel
3. Back light glass

N2A0171E

Legend

1. Back panel
2. Rear mounting rail
3. Engine cover

N2A0172E

2-120 CAB AND FRAME

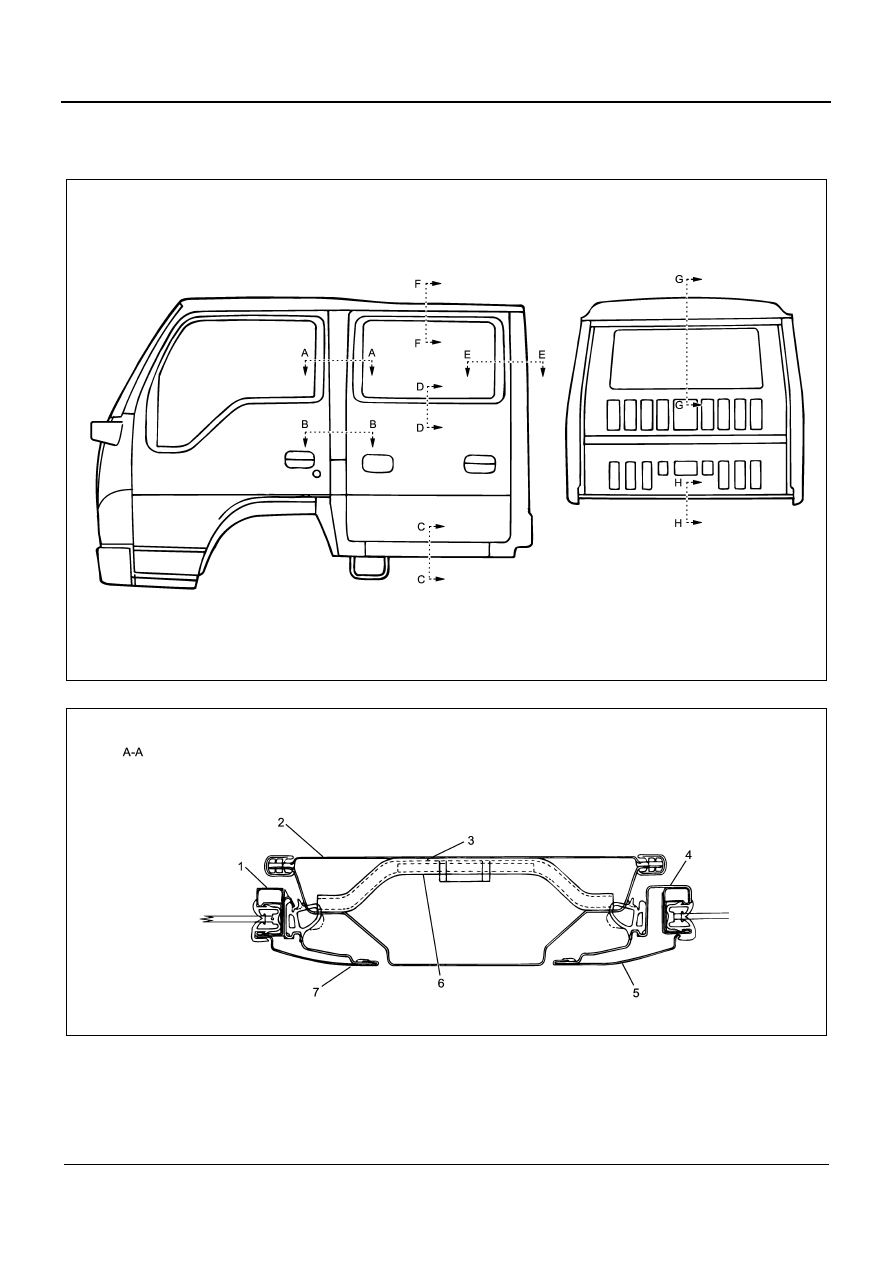

BODY PANEL SECTIONAL SHAPES (CREW CAB MODEL)

Component

Legend

1. Front door sash

5. Rear door outer panel

2. Center pillar upper closing

6. Seat belt reinforcement

3. Seat belt patch

7. Front door outer panel

4. Rear door sash

N2A0173E

N2A0174E

CAB AND FRAME 2-121

Legend

1. Front door inner panel

4. Rear door inner panel

2. Trim pad reference surface

5. Rear door outer panel

3. Center pillar upper/lower closing

6. Front door outer panel

N2A0175E

Legend

1. Rear floor mat
2. Rear floor panel
3. Side sill plate
4. Outer sill
5. Rear floor side

N2A0176E

Legend

1. Rear door outer panel
2. Rear door inner waist reinforcement
3. Rear door inner panel

N2A0177E
