ENGINE MECHANICAL   6A – 95






















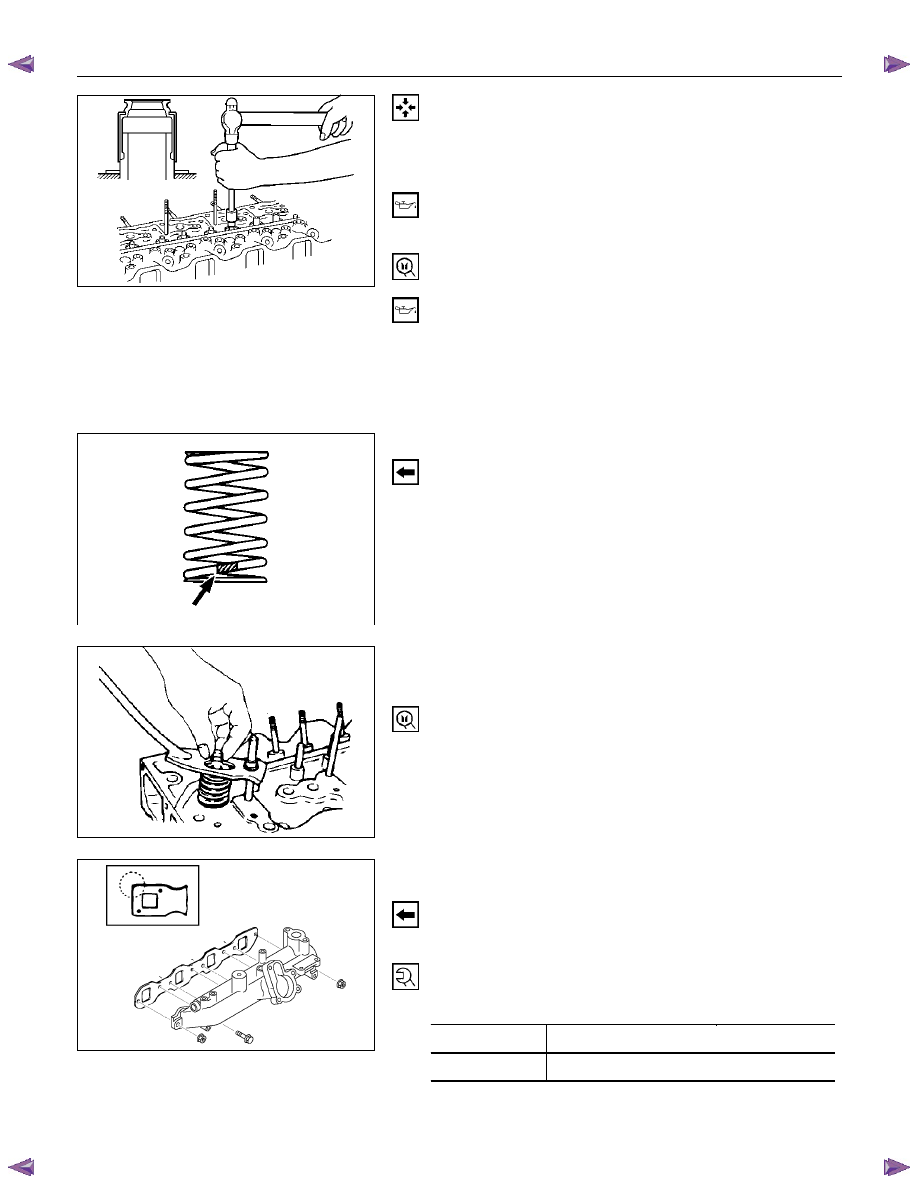

Reassembly

1. Cylinder

Head

2.  Valve Spring Lower Seat

3.  Valve Stem Oil Seal

1.  Apply a coat of engine oil to the oil seal inner face.

2.  Use an oil seal installer to install the oil seal to the

valve guide.

Oil Seal Installer: 5-8840-2033-0

4.  Intake and Exhaust Valve

1.  Apply a coat of engine oil to each valve stem before

installation.

2.  Install the intake and exhaust valves.

3.  Turn the cylinder head up to install the valve

springs.Take care not to allow the installed valves to
fall free.

















5. Valve

Spring

Install the valve spring with their fine pitched end (painted)
facing down.



6.  Valve Spring Upper Seat



















7. Split

Collar

1.  Use the spring compressor to compress the valve

spring into position.

Spring Compressor: 9-8523-1423-0

2.  Install the split collars to the valve stem.

3.  Set the split collars by tapping around the head of the

collar with a rubber hammer.













RTW46ASH002301












8.  Intake manifold gasket

9. Intake

manifold

1.  Install the manifold gasket with the end having the

sharp corners facing the rear of the engine.

2.  Install the intake manifold to the cylinder head.

3.  Tighten the manifold bolt/nuts to the specified torque.





Manifold Bolt/Nut Torque

N·m(kg·m/lbft)

Bolt 19

(1.9/14)

Nut 24

(2.4/17)



011RW027

011LX055

014RY00039

6A – 96  ENGINE MECHANICAL

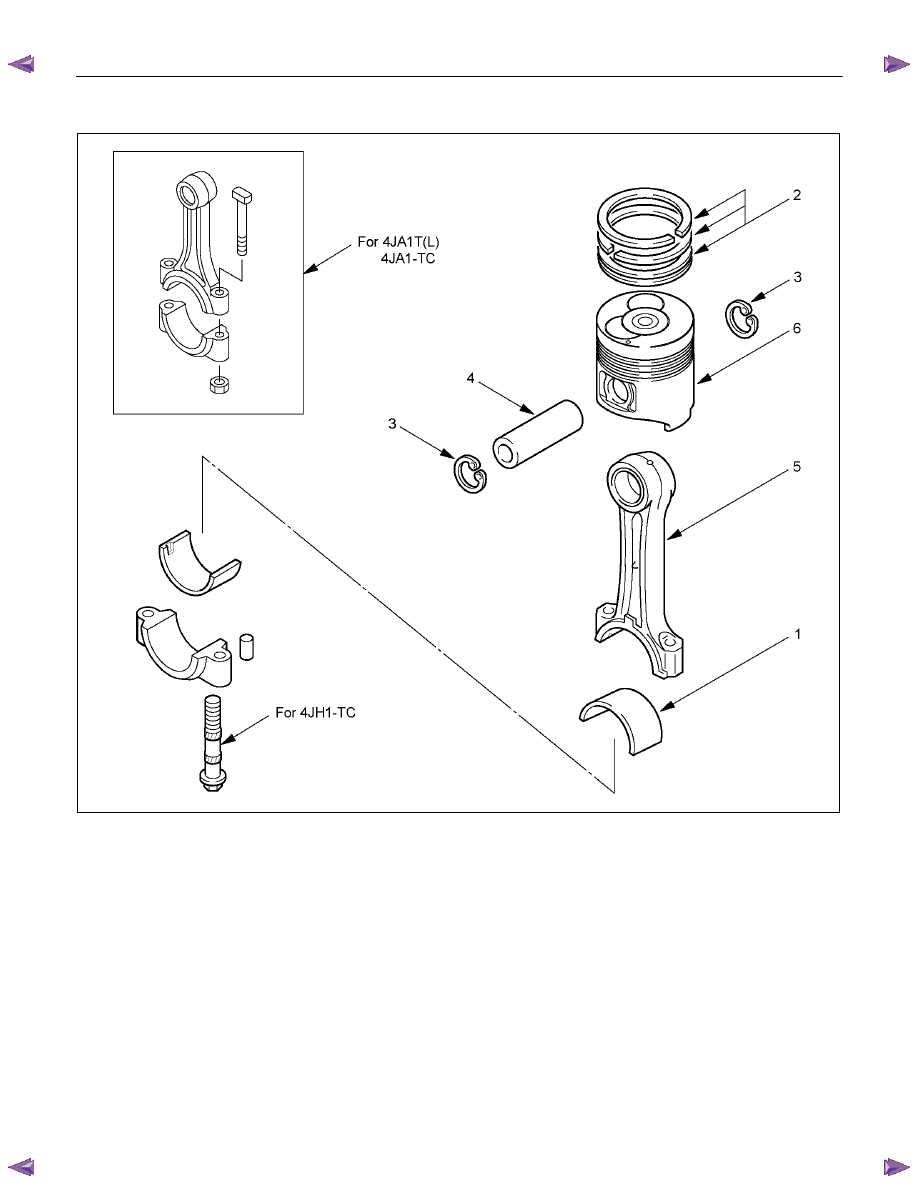

PISTON AND CONNECTING ROD










RTW46ALF000301





Reassembly Steps









1.

Piston



5.

Piston pin snap ring



2.

Connecting rod





6.

Piston ring

   3.

Piston pin snap ring





7.

Connecting rod bearing



4.

Piston pin











ENGINE MECHANICAL   6A – 97





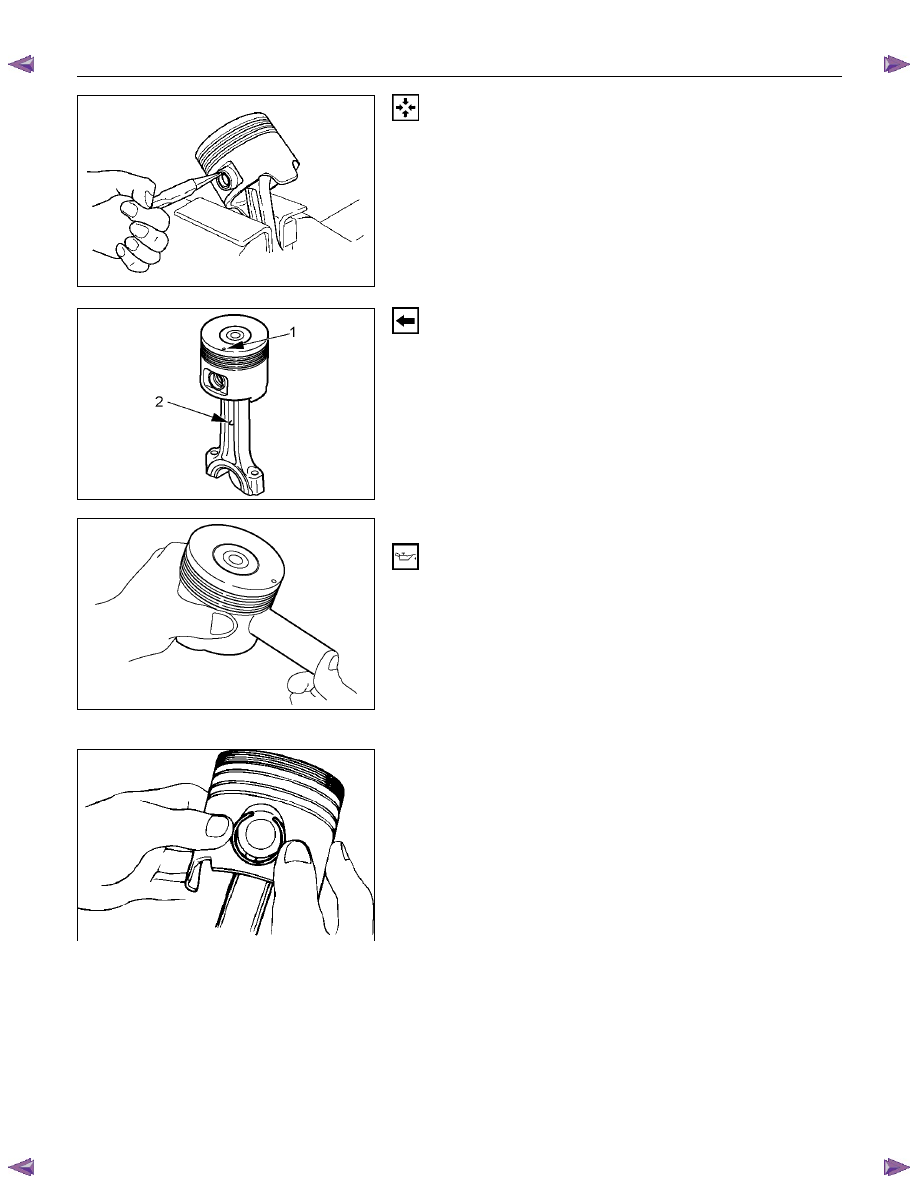

Reassembly

1. Piston

2. Connecting

Rod

1.  Clamp the connecting rod in a vise.Take care not to

damage the connecting rod.

2.  Use a pair of pliers to install the piston pin snap ring to

the piston.















RTW36ASH001801

Install the piston to the connecting rod so that the piston
head front mark (1) and the connecting rod mark (2) are
facing in the same direction.

3.  Piston Pin Snap Ring








RTW36ASH001901





4. Piston

Pin

1.  Apply a coat of engine oil to the piston pin and the

piston pin hole.

2.  Use your fingers to force the piston pin into the piston

until it makes contact with the snap ring.













5.  Piston Pin Snap Ring

1.  Use your fingers to force the piston pin snap ring into

the piston snap ring groove.

2.  Check that the connecting rod moves smoothly on the

piston pin.









F06MV015

015R100001

6A – 98  ENGINE MECHANICAL







RTW36ASH002001











































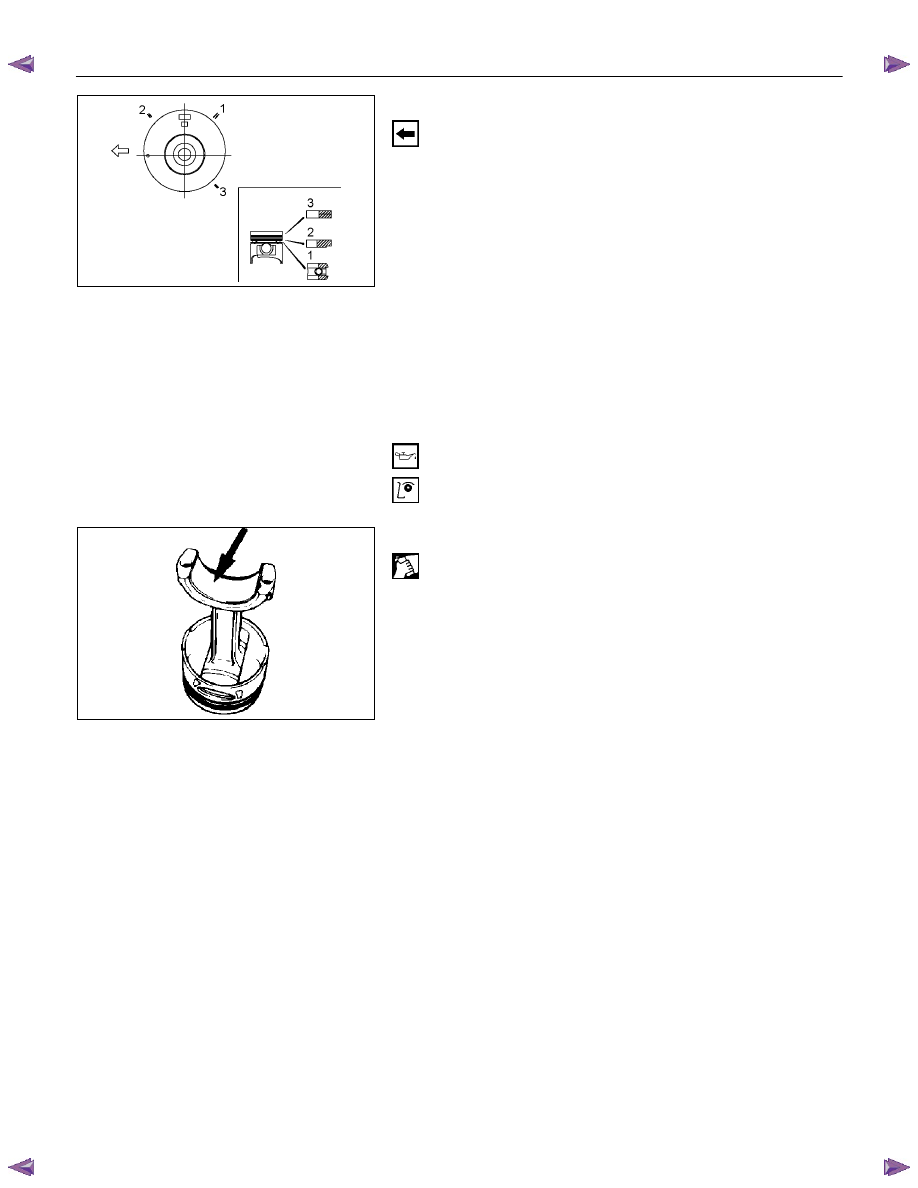

6. Piston

Ring

1.  Use a piston ring replacer to install the three piston

rings.

Piston Ring Replacer

Install the piston rings in the order shown in the
illustration.

1. Oil

ring

2.  2nd compression ring

3.  1st compression ring



NOTE:

Install the compression rings with the stamped side
facing up.

Insert the expander coil into the oil ring groove so that
there is no gap on either side of the expander coil
before installing the oil ring.



2.  Apply engine oil to the piston ring surfaces.

3.  Check that the piston rings rotate smoothly in the

piston ring grooves















7.  Connecting Rod Bearing

Carefully wipe any oil or other foreign material from the
connecting rod bearing back face and the connecting rod
bearing fitting surface.













015R100006
