Isuzu KB P190. Manual - part 1442

10-10  CAB





RUW5A0SH00300

1




2.  Check Arm Screw











3.  Lower Hinge Bolt
Position a wood block under the door for protection and
support the door assembly with hands at removal or
installation.









Important Operations – Installation

3.  Lower Hinge Bolt; Hinge to Door

Torque N

⋅m (kgf⋅m/lb⋅ft)

34 (3.5/25)


2.  Check Arm Screw; Check Arm to Body

Torque N

⋅m (kgf⋅m/lb⋅ft)

24 (2.4/

17)

CAB  10-11

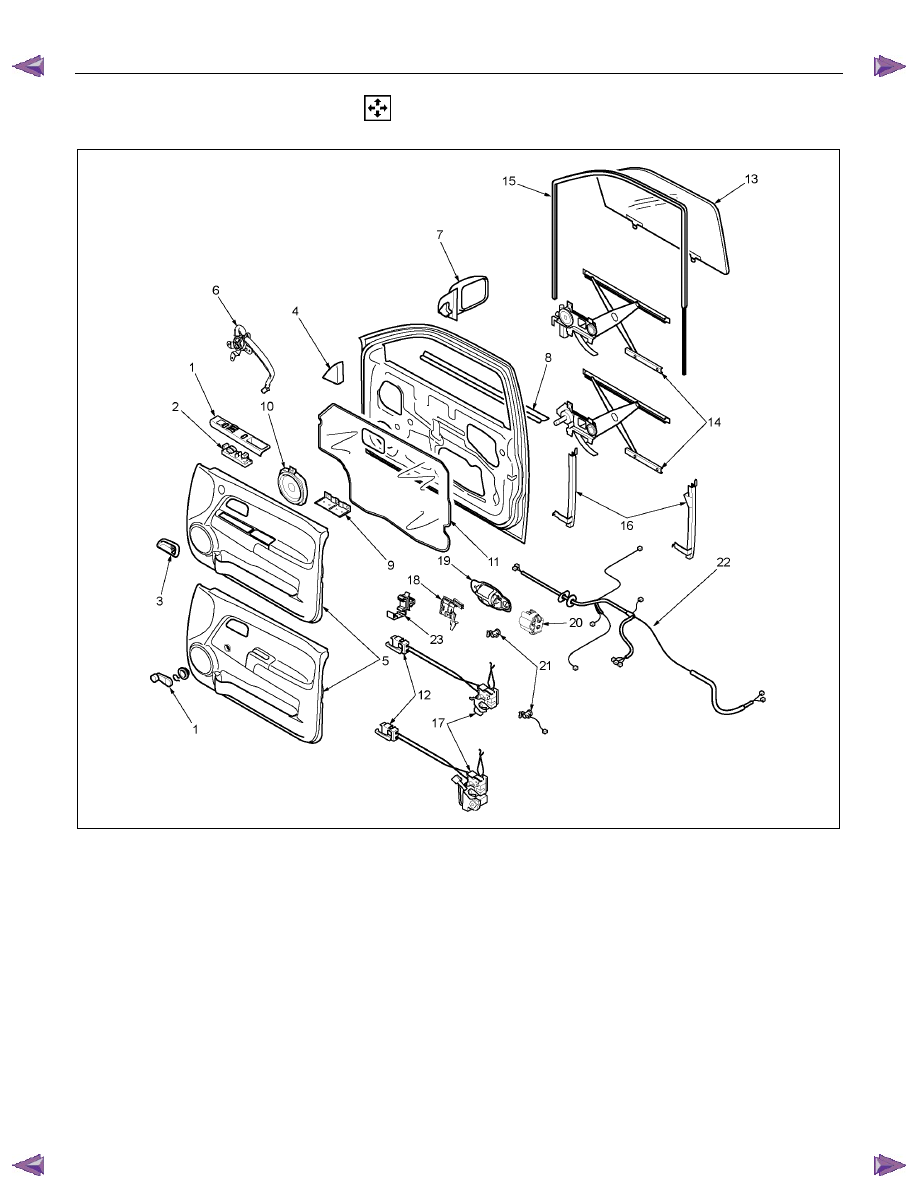

  DISASSEMBLY









This illustration is based on RHD model



RTW4A0LF00070

1

Disassembly Steps

▲

1. Switch bezel/Window regulator handle

▲ 2. Power window switch
▲ 3. Bezel
▲  4. Door mirror cover
▲ 5. Door trim panel
▲ 6. Tweeter (Required Option)
▲  7. Door mirror assembly
▲  8. Outer waste seal
▲ 9. Bracket
▲

10. Speaker assembly

▲

11. Waterproof sheet

▲

12. Inside lever

▲

13. Window glass

▲

14. Window regulator/Power window

regulator





▲

15. Glass run

▲

16. Glass run rear channel / Glass ran rear

channel with Door lock control or Anti
theft (European Countries)

▲

17. Door lock assembly/Door lock assembly

with super lock

▲

18. Outside handle protector (EUROPE)

▲

19. Outside handle

▲20. Door lock cylinder protector (EUROPE)
▲2

1. Door lock cylinder / Door lock cylinder

with door lock switch (European
Countries)

  22. Door harness assembly
  23. Anti rattler



10-12  CAB





RUW5A0SH00220

1



Important Operations

1.  Switch Bezel/Window Regulator Handle

•  Remove the 2 screws and disconnect the connectors.








•  To remove the regulator handle, remove the clip at the

root of the handle by using wire.









2.  Power Window Switch

•  Remove the 2 screws.







RUW5A0SH00230

1




3. Bezel

•  Remove the screw.







4.  Door Mirror Cover

•  Pull out the upper clip, and then take out the cover

upward.








5.  Door Trim Panel

•  Pull out the trim panel at the 8 clip positions (Power

window type).



CAB  10-13







•  Remove the 2 screws and pull out the trim panel at the 8

clip positions (Window regulator handle type).

RTW3A0SH00070

1



6.  Tweeter (Required option)

•  Disconnect the tweeter harness connector and remove

the 3 screws.








7.  Door Mirror Assembly

•  Remove 3 fixing bolts and then remove the connector.

8.  Outer Waste Seal







9. Bracket

10. Speaker  Assembly

• Remove the fixing screw and then remove the

connector.

11. Waterproof  Sheet

•  Take care not to damage the sheet when peeling it off.

12. Inside  Lever

•  Disconnect the door lock cables.
