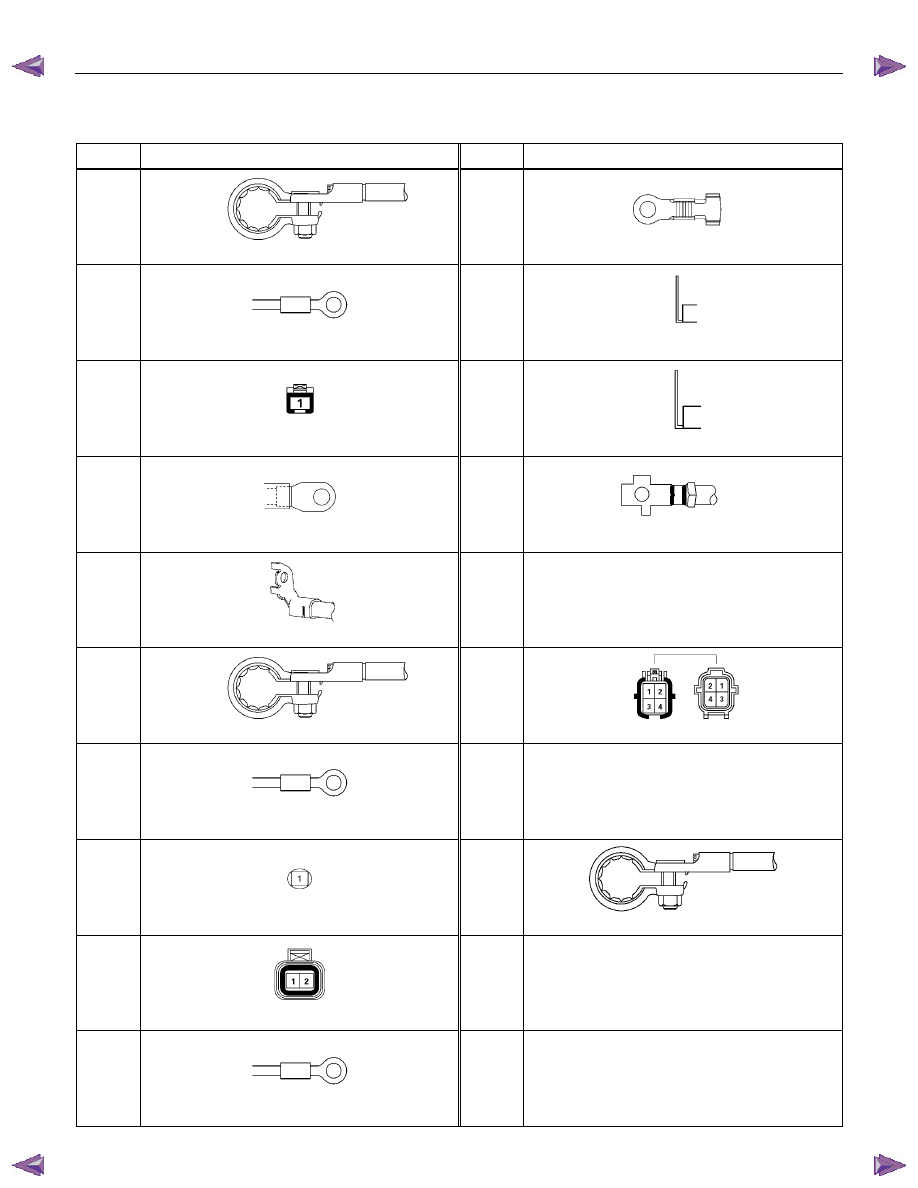

8A-630  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

P1





Silver

Battery (+)

P9

(4JA1T-

(L))



Silver

ACG (B)

P2





Silver

Relay & Fuse box

P9

(4JH1-TC)




Silver

ACG (B)

P3





Black

Starter (S)

P10





Silver

Engine ground

P4

(HFV6)




Silver



Starter (B)

P11





Silver

Fuse & relay box

P4





Silver

Starter (B)

P12






NOT USED

P5





Silver

Battery (-)

P13





Gray

Shift on the fly actuator

P6





Silver

Body earth (Ground)

P14






NOT USED

P7






Battery (ALT)

P15





Silver

2nd battery (+)

P8





Green

ACG (L)





P9

(HFV6)




Silver

ACG (B)







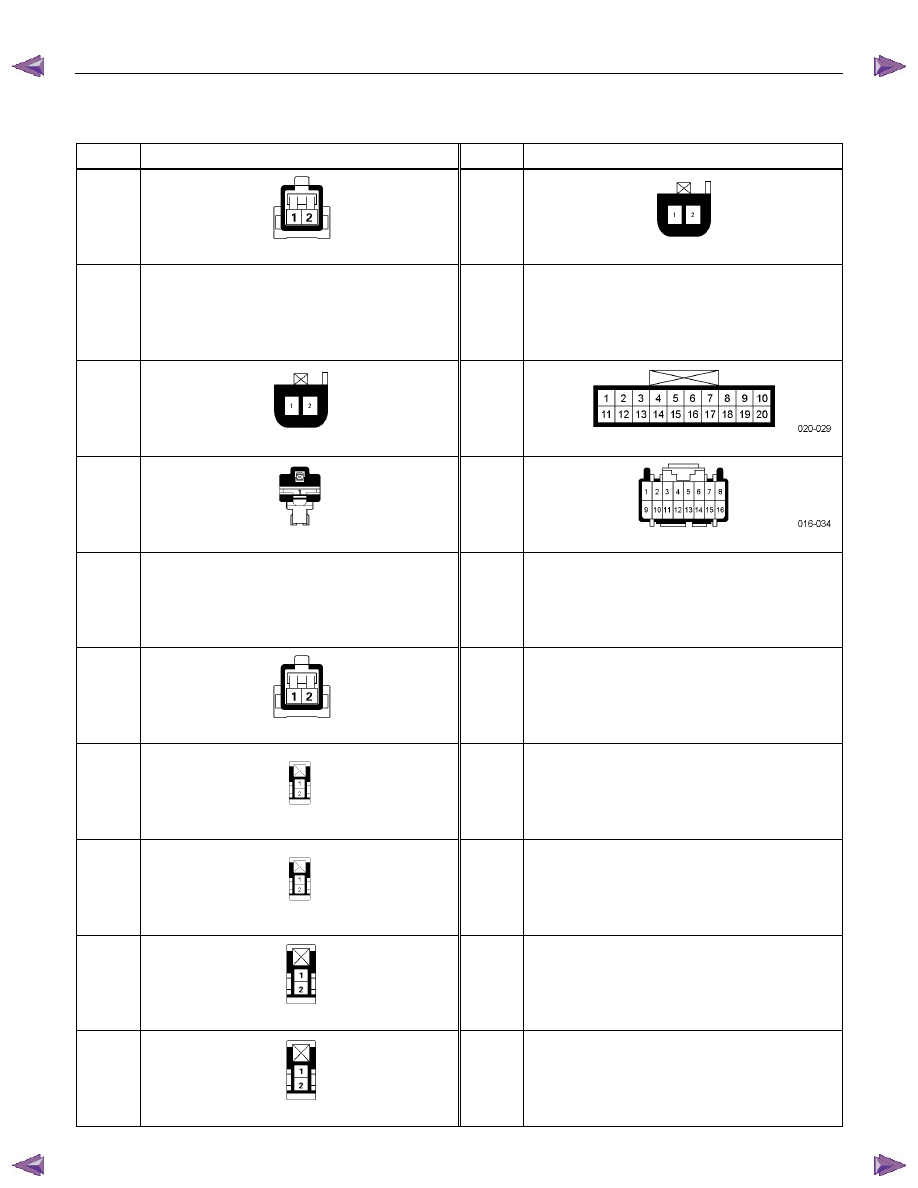

ELECTRICAL-BODY AND CHASSIS  8A-631





No.

Connector face

No.

Connector face

R1





Black



Front door switch-LH

R11





Gray

Seat belt switch

R2






NOT USED

R12



~



R13

NOT USED

R3





Gray

Seat belt switch

R14





Black

2WD – 4WD control unit

R4





White

Parking brake switch (Lever type)

R15





Black

2WD – 4WD control unit

R5






NOT USED





R6





Black

Front door switch-RH





R7





White

Rear speaker-LH





R8





White

Rear speaker-RH





R9





Black

Rear speaker-LH





R10





Black

Rear speaker-RH







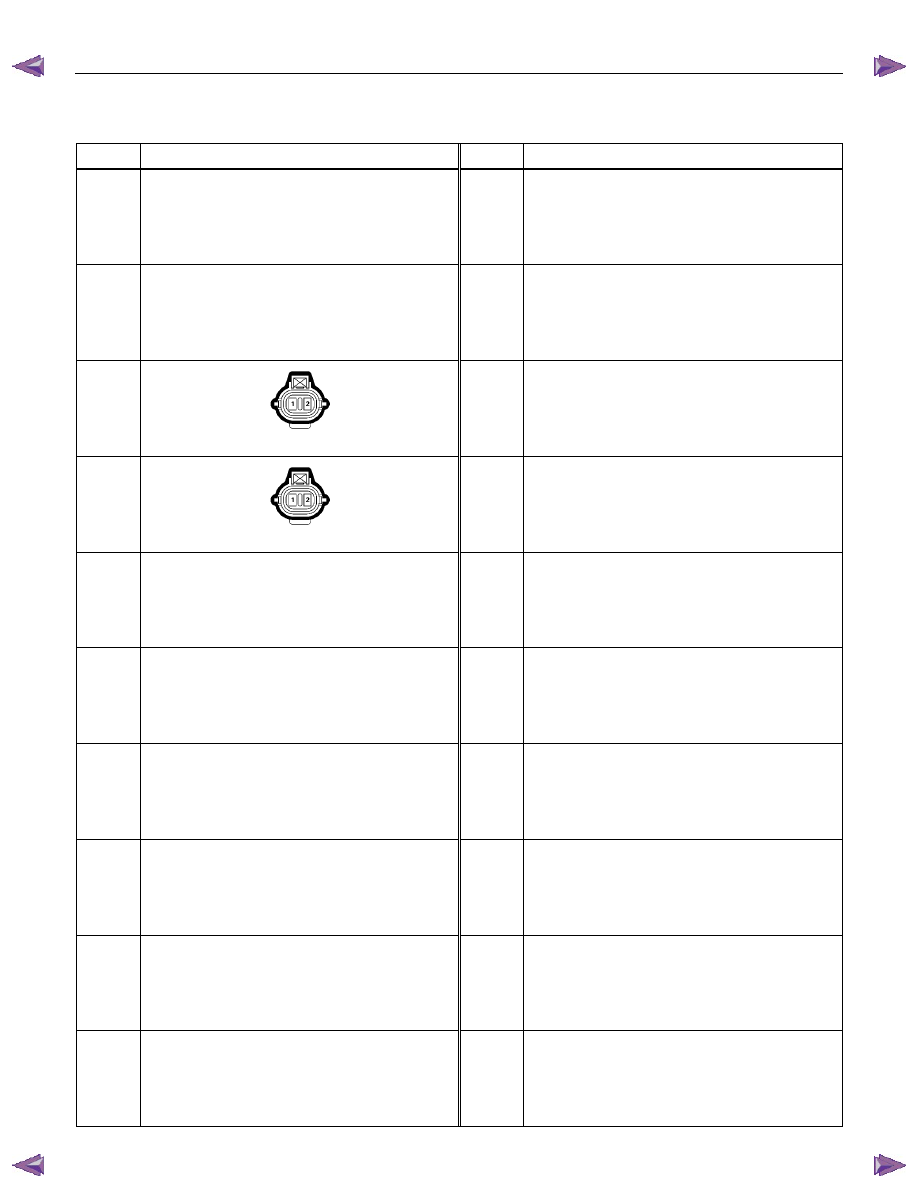

8A-632  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

T1






NOT USED





T2






NOT USED





T3





Gray

License plate light-LH





T4





Gray

License plate light-RH























































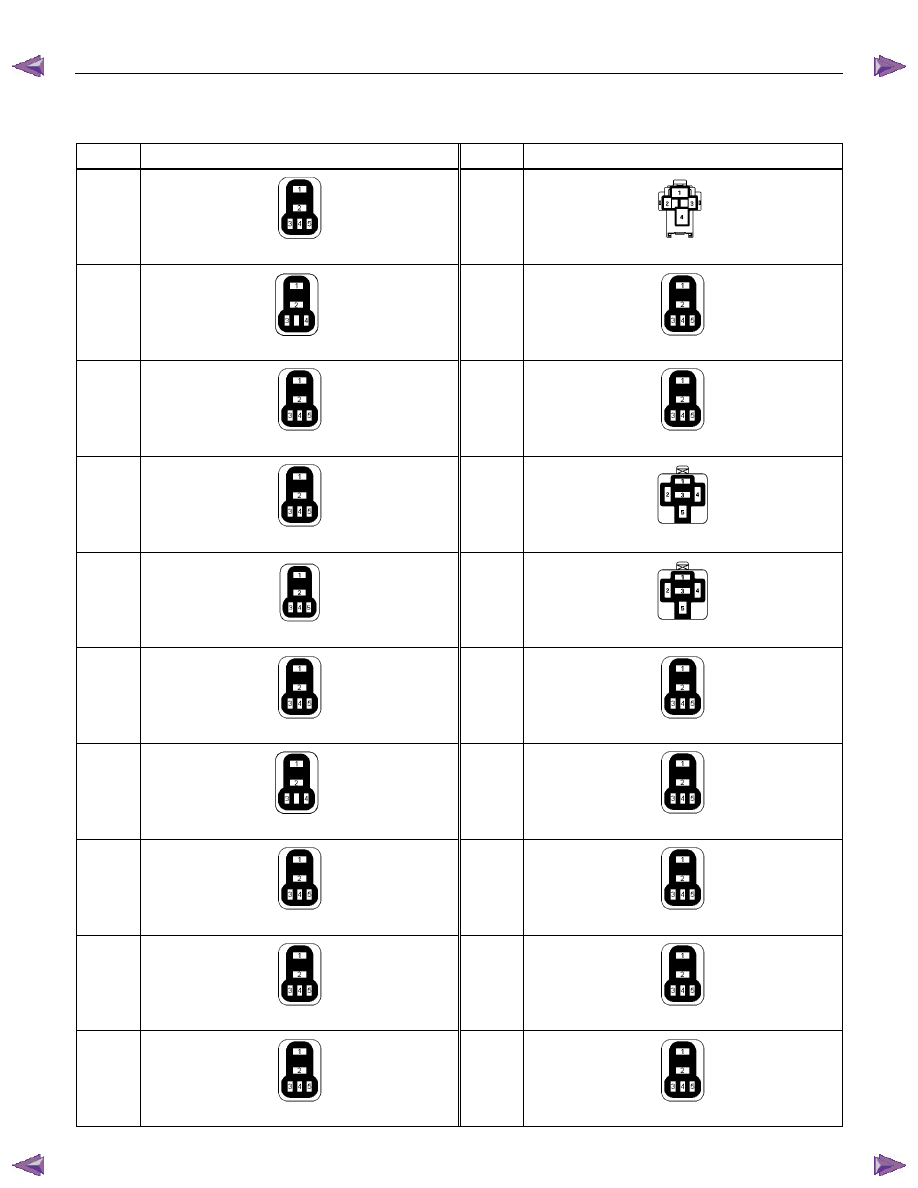

ELECTRICAL-BODY AND CHASSIS  8A-633





No.

Connector face

No.

Connector face

X1





Black



Fog light relay

X8





Black

Starter relay

X2

(C24SE)




Black

Front fog light relay

X9





Black

Condenser fan relay

X2





Black

Taillight relay

X10





Black

Transmission relay

X3





Black

Horn relay

X11





Black

Heater relay

X4





Black

Dimmer relay

X12





Black

ECM main relay

X5





Black

Glow relay

X13





Black

Fuel pump relay

X6

(C24SE)





Starter relay

X13

(4JA1T-

(L))



Black

Condenser fan relay

X6





Black

Headlight relay

X14





Black

A/C compressor relay

X7





Black

Starter cut relay

X14

(4JA1T-

(L))



Black

Starter cut relay

X7

(4JA1T-

(L))



Black

CSD relay

X15





Black

Thermo relay
