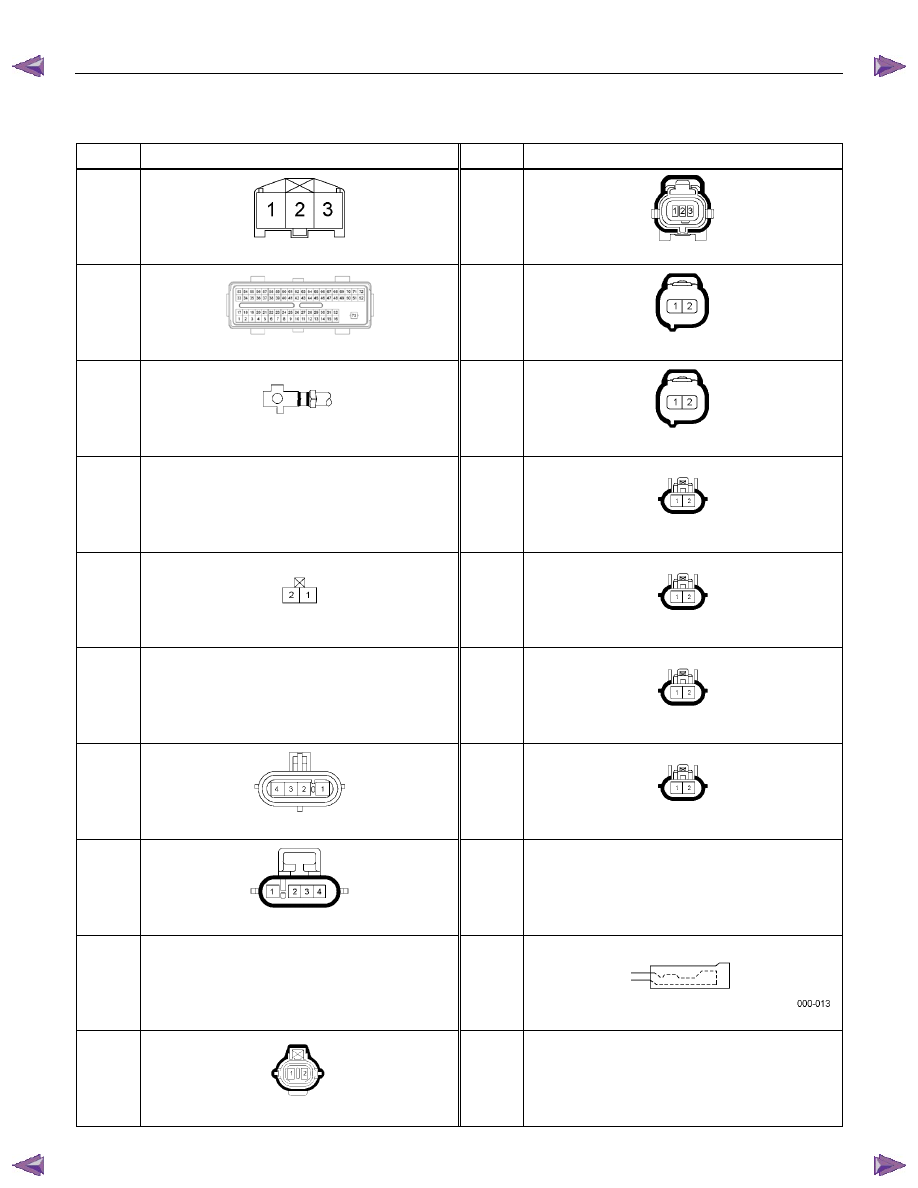

8A-622  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

E67





Blue

Swirl control solenoid valve

E77

(C24SE)





O

2

 sensor

E68

(C24SE)





Throttle position sensor

E78



~



E80

NOT USED

E69






NOT USED

E81






Speed sensor

E70

(C24SE)





IACV

E82






NOT USED

E71





Gray

EGR brush DC motor position

E83





Gray

A/T fluid temperature sensor

E72

(C24SE)





Engine earth-A

E84

(C24SE)





Knock sensor

E73






NOT USED

E85

(C24SE)





MAP sensor

E74

(C24SE)







Engine earth-B

E86





Silver

Thermo switch; QOS

E75

(C24SE)





Oil pressure switch

E87





White

Solenoid CSD

E76






NOT USED

E88





Silver

Thermo switch; EGR



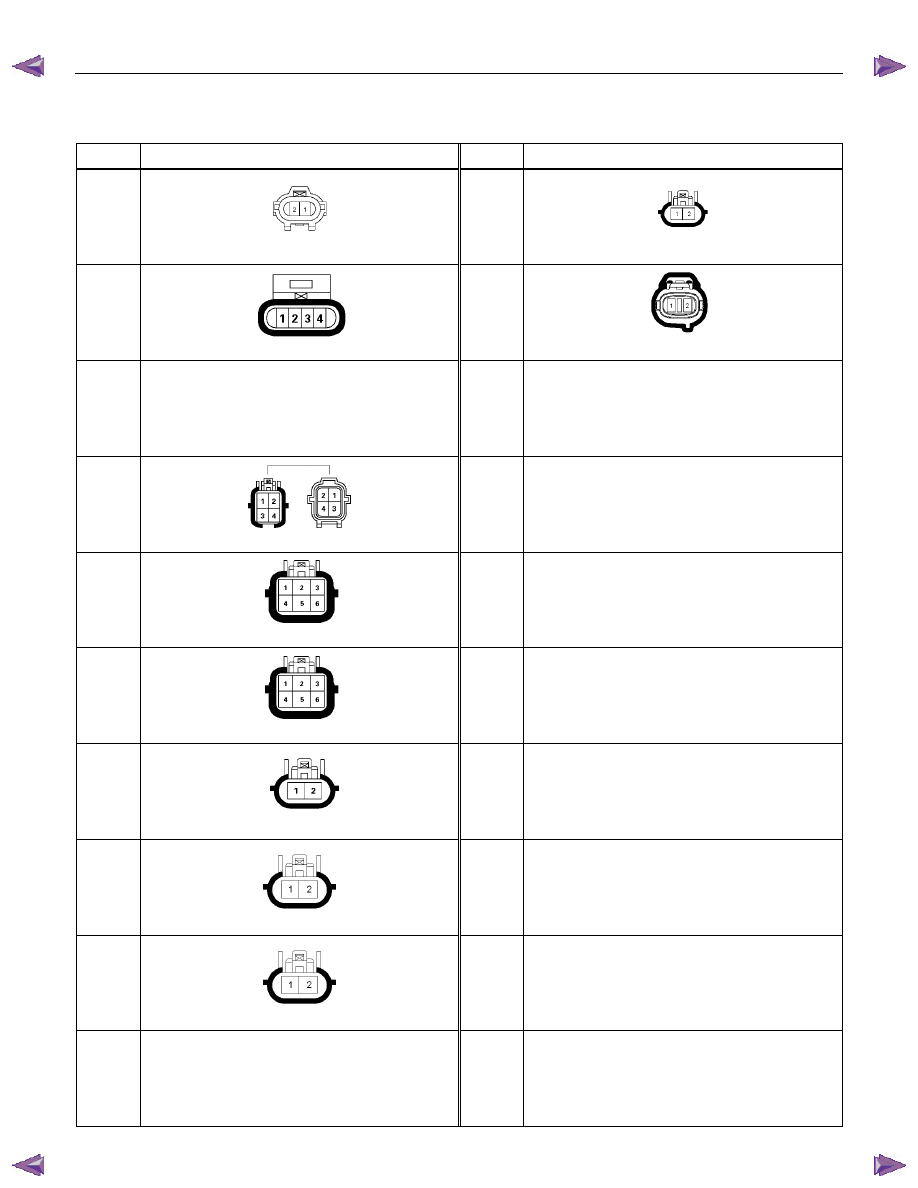

ELECTRICAL-BODY AND CHASSIS  8A-623





No.

Connector face

No.

Connector face

E89





White



Immobilizer engine control unit

E107






MAP sensor

E90





Black

ECM J1

E108





Blue

Cylinder revolution

E92





Silver

Fuse & relay box

E109





Blue

SPGA

E94



~



E95

NOT USED

E110





Brown

Backup light switch

E96





Black

Reverse switch

E111





Brown

Neutral switch

E97



~



E98

NOT USED

E112





Gray

1st switch

E99





Black

O

2

 sensor-RH

E113





Gray

Clutch sleave cylinder

E100





Black

O

2

 sensor-LH

E114



~



E115

NOT USED

E101



~



E105

NOT USED

E116






Backup light switch

E106






EVRV: Turbo







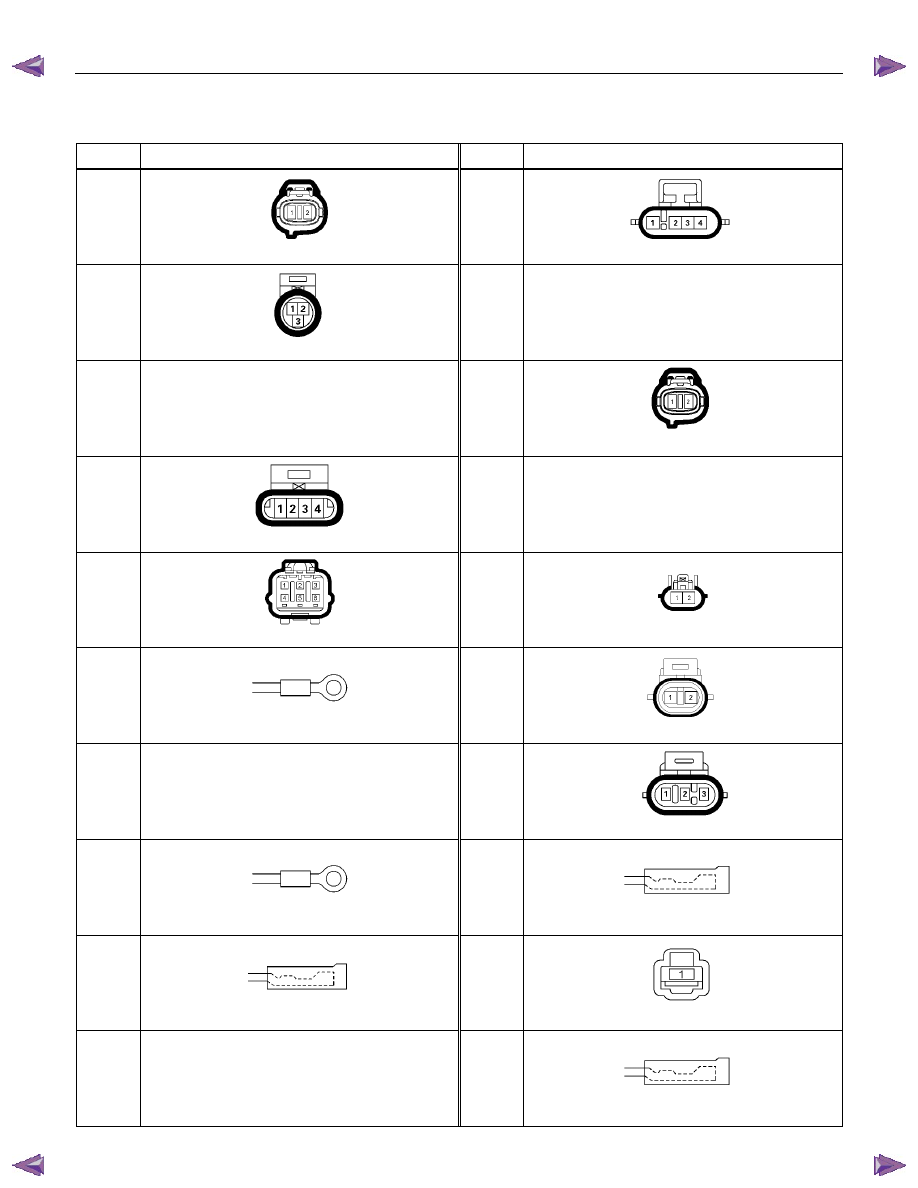

8A-624  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

F1





Gray



Fuel filter switch

F12





Black

Fuel clogging switch

F2





Black

Fuel pump sensor

F13





Brown

Fuel filter switch

F3






NOT USED





F4





Gray

Rear ABS speed sensor





F5





Gray

Rear combination light-RH





F6





Black

Rear combination light-LH





F7





White

License plate light





F8





Black

Rear fog light – RH





F9





Black

Rear fog light - LH





F10



~



F11

NOT USED







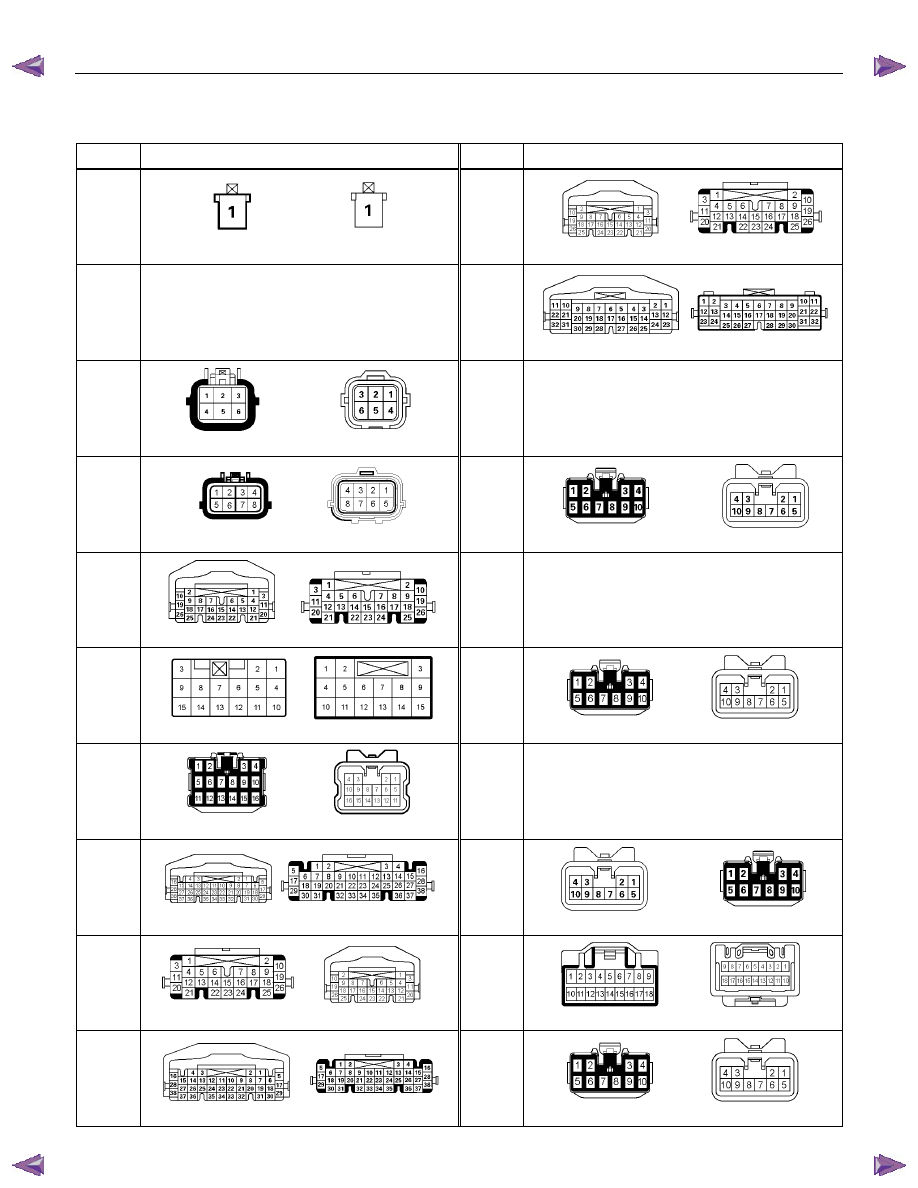

ELECTRICAL-BODY AND CHASSIS  8A-625





No.

Connector face

No.

Connector face

H1





White

Battery (+) ~ Engine room

H7





White

Engine room ~ INST

H2






NOT USED

H7

(4JJ1-TC)




White

Engine room ~ INST

H3

(HFV6

4JH1-TC)



Gray

Battery (+) ~ Engine room

H8






NOT USED

H3

(4JA1T-

(L))





Battery (+) ~ Engine room

H9





White

Engine room ~ Chassis

H4

(HFV6)

(C24SE)



White

Engine room ~ Mission

H10



~



H11

NOT USED

H4

(4JH1-TC)




White

Engine ~ Engine room

H12





White

INST ~ Roof

H4

(4JJ1-TC)




White

Engine ~ Engine room

H13






NOT USED

H5

(HFV6

4JH1-TC)



White

Engine room ~ Mission

H14





White

Rear body ~ Rear door-LH

H5

(4JJ1-TC

4JA1T-(L))



White

Engine ~ Engine room

H15

(HFV6

4JH1-TC)



Black

Engine room ~ Chassis

H6





White

Engine room ~ INST

H15

(4JJ1-TC,

4JA1T-(L))



Black

Engine room ~ Chassis
