Isuzu KB P190. Manual - part 1388

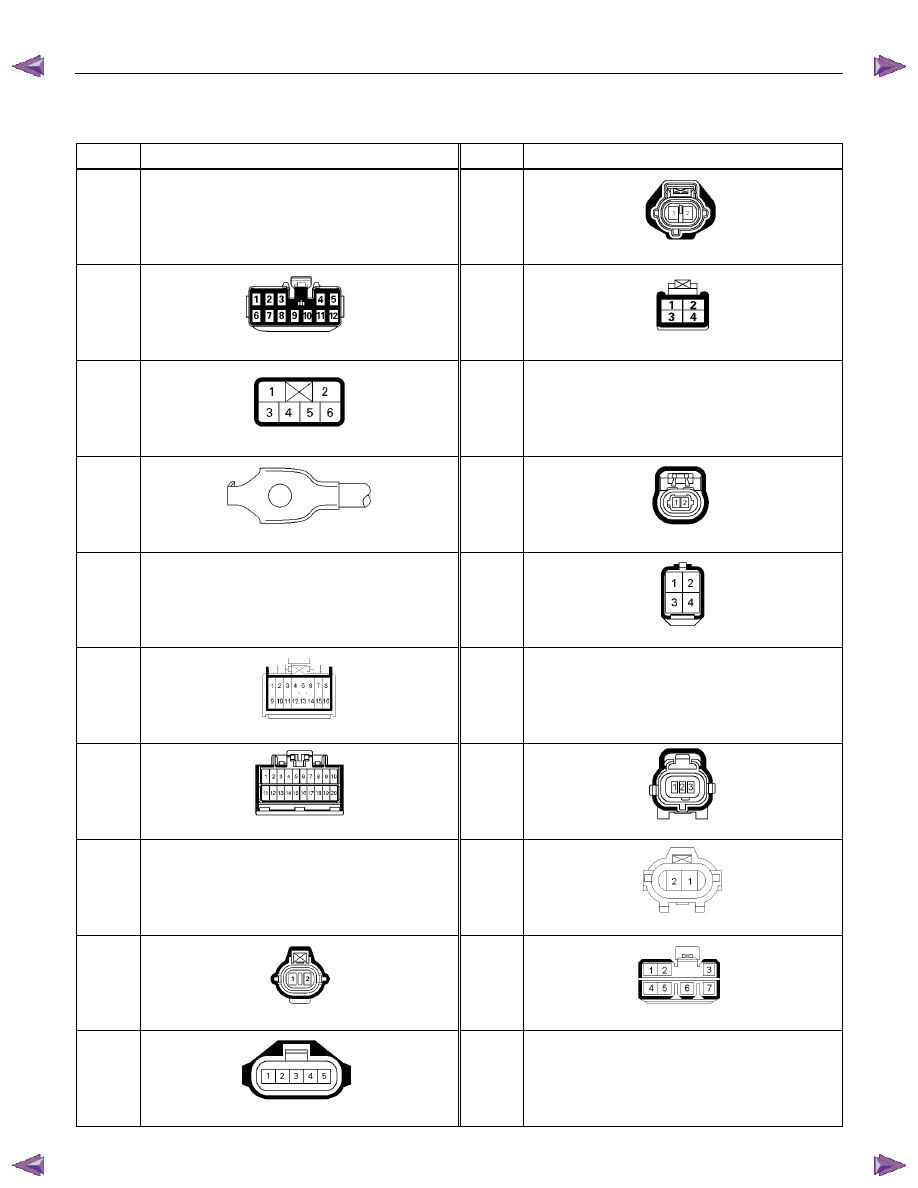

8A-614  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

C106






NOT USED

C117





Black

Anti theft horn

C107





White

J/B E2

C118






A/C Resister & Neutral switch

C108





White

J/B E1

C119



~



C120

NOT USED

C109





Silver

Body-CTR; ground

C121

(C24SE)





IAT sensor

C110






NOT USED

C122

(C24SE)




White

Co adjuster connector

C111





Black

Transfer case control module

C123






NOT USED

C112





Black

Transfer case control module

C124





Black

Lower pressure sensor

C113



~



C114

NOT USED

C125





White

Thermo switch (Air)

C115





Brown

EVRV EGR

C126





White

Glow control unit

C116





Black

MAF sensor

C127



~



C130

NOT USED



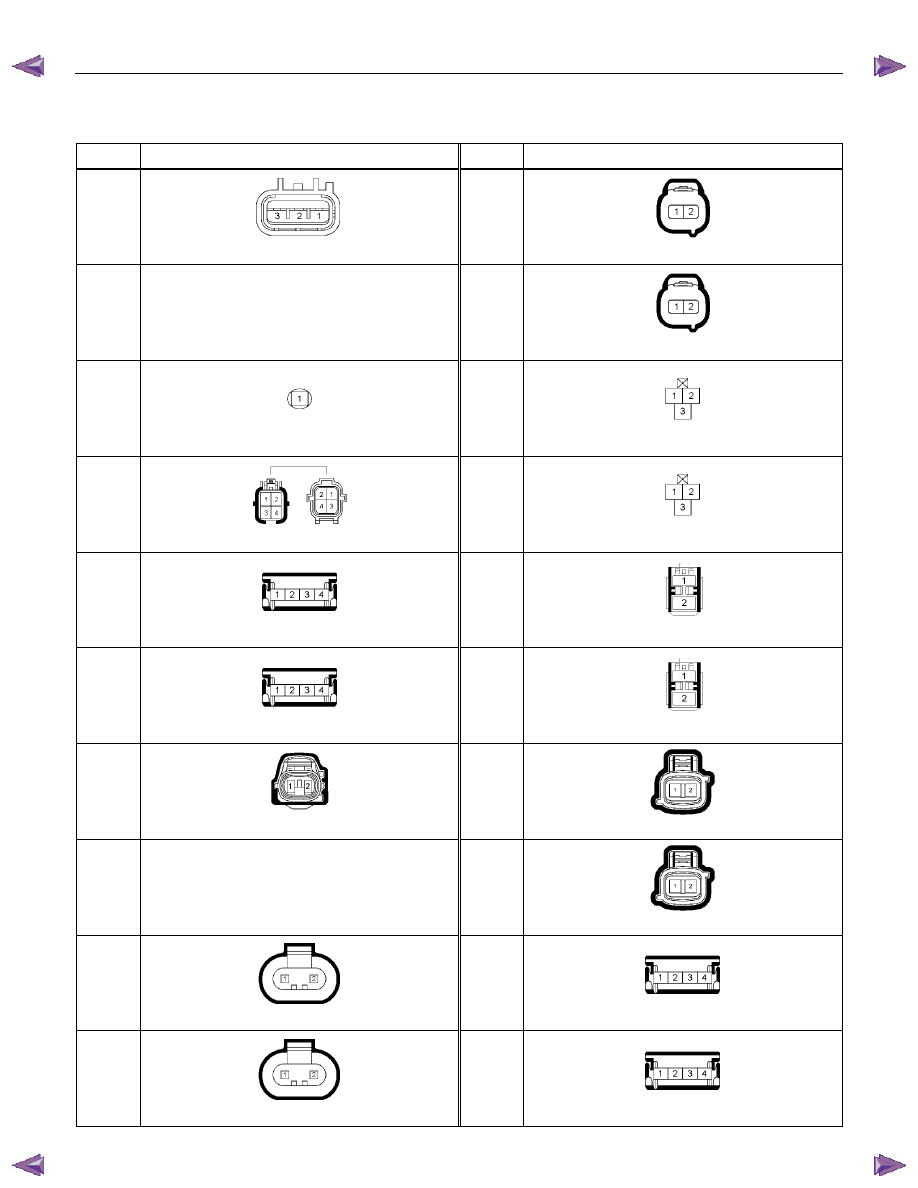

ELECTRICAL-BODY AND CHASSIS  8A-615





No.

Connector face

No.

Connector face

C131





Black

Radiator fan

C142





Gray

Clearance light PJT HI-RH

C132






NOT USED

C143





Gray

Clearance light PJT HI-LH

C133





Silver

Earth rad fan

C144





Gray

Headlight levering PJT-RH

C134





Gray

Motor actuator

C145





Gray

Headlight levering PJT-LH

C135





White

Joint connector 1

C146





Black

Headlight PJT LOW-RH

C136





White

Joint connector 2

C147





Black

Headlight PJT LOW-LH

C137





Black

Ambient sensor

C148





Gray

Front turn signal light PJT-RH

C138



~



C139

NOT USED

C149





Gray

Front turn signal light PJT-LH

C140





Black

Headlight PJT HI-RH

C150





White

Joint connector 5

C141





Black

Headlight PJT HI-LH

C151





White

Joint connector 6



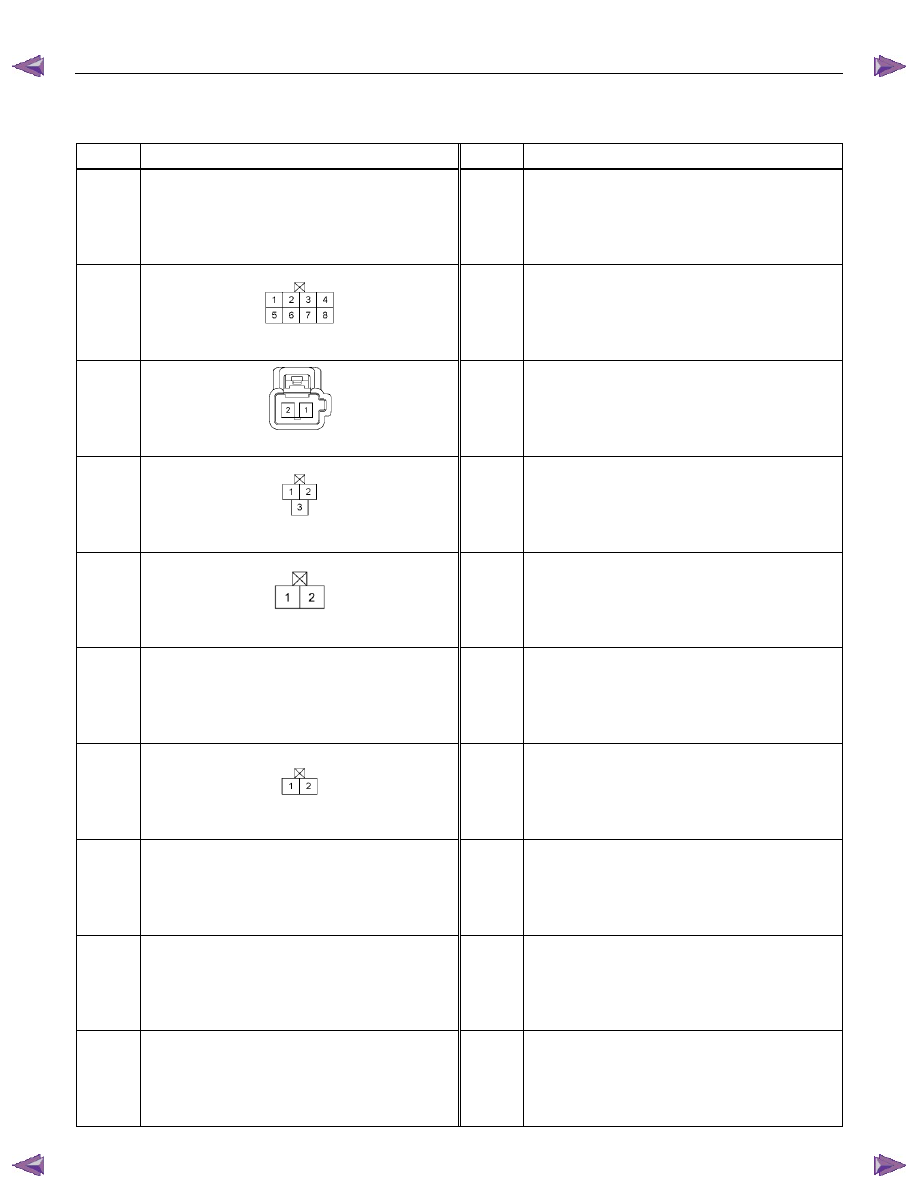

8A-616  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

C152



~



C153

NOT USED





C154





Black

ETC pedal





C155





White

Trigger switch





C156





Black

A-C transducer





C157





Gray

Fuel pump resistor





C158



~



C161

NOT USED





C162





White

EVRV T/C































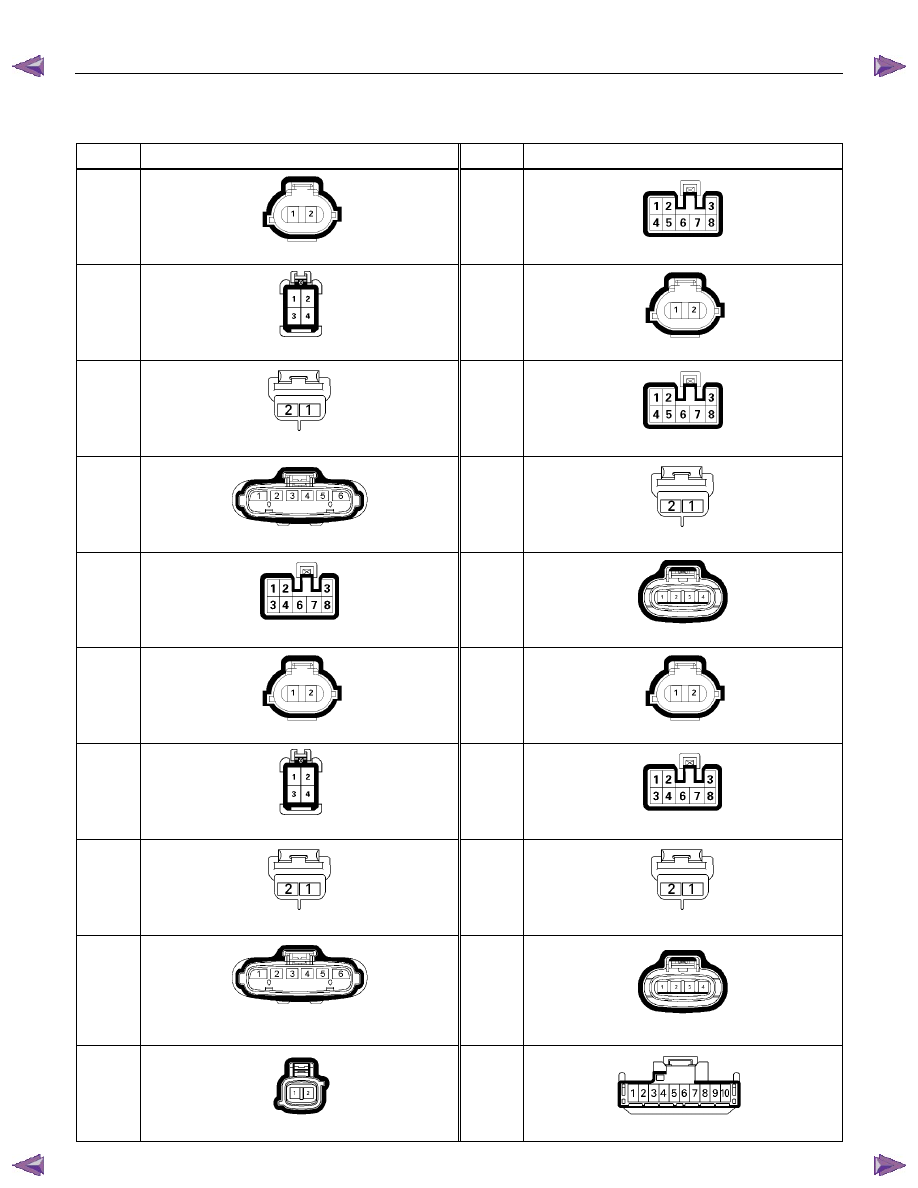

ELECTRICAL-BODY AND CHASSIS  8A-617





No.

Connector face

No.

Connector face

D1





Brown



Power window motor-driver side

D10





White



Power window switch-passenger side

D2





White

Remote mirror-driver side

D11





Brown

Power window motor rear-LH

D3





Black

Front speaker-driver side

D12





White



Power window switch rear-LH

D4





Black

Door lock actuator-driver side

D13





Black

Rear speaker-LH

D5





White

Power window switch-driver side

D14





Black

Door lock actuator rear-LH

D6





Brown

Power window motor-passenger side

D15





Brown

Power window motor rear-RH

D7





White

Remote mirror-passenger side

D16





White

Power window switch-RH

D8





Black

Speaker-passenger side

D17





Black

Rear speaker-RH

D9






Black

Door lock actuator-passenger side

 (keyless & antitheft)

D18






Black

Door lock actuator rear-RH

D9





Black

Door lock actuator-passenger side

D19





White

Remote mirror switch-driver side
