8A-582  ELECTRICAL-BODY AND CHASSIS

060R100102

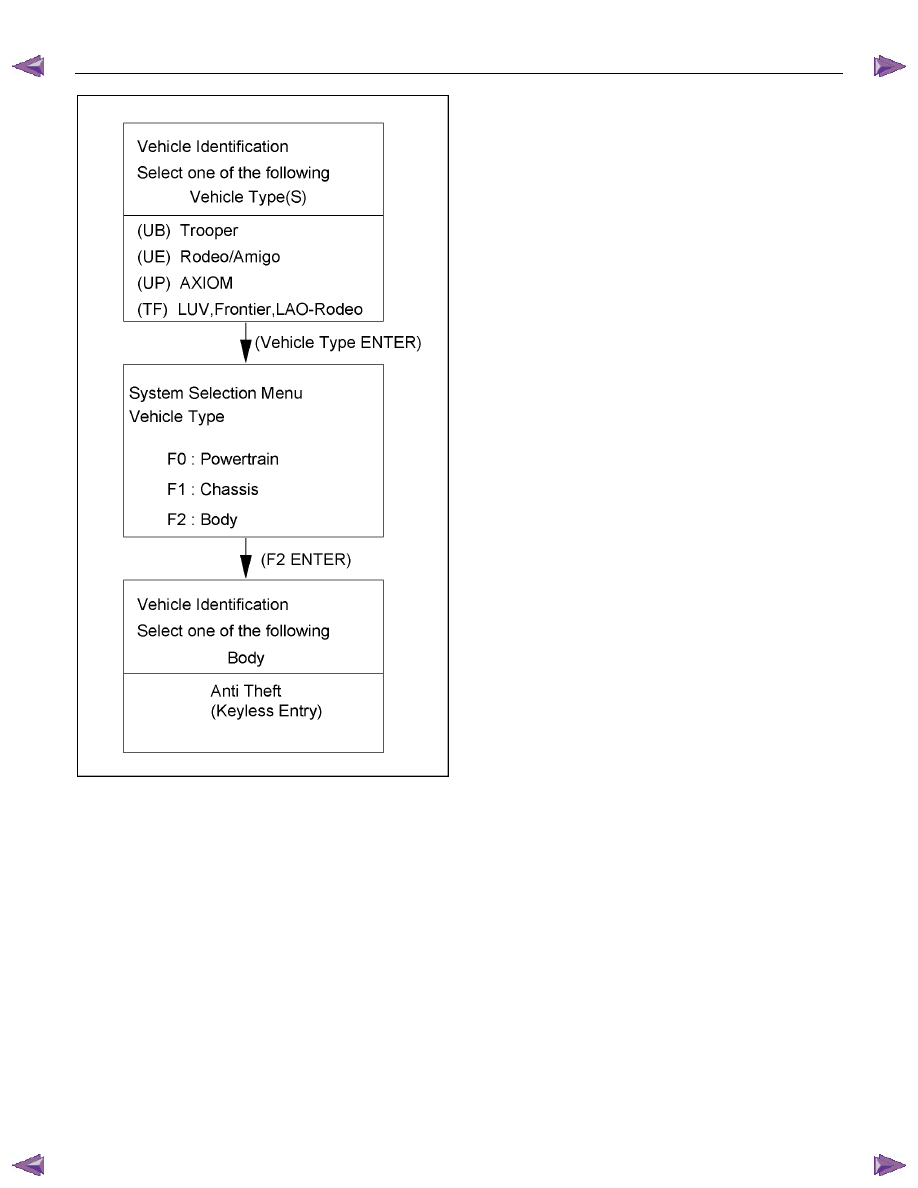

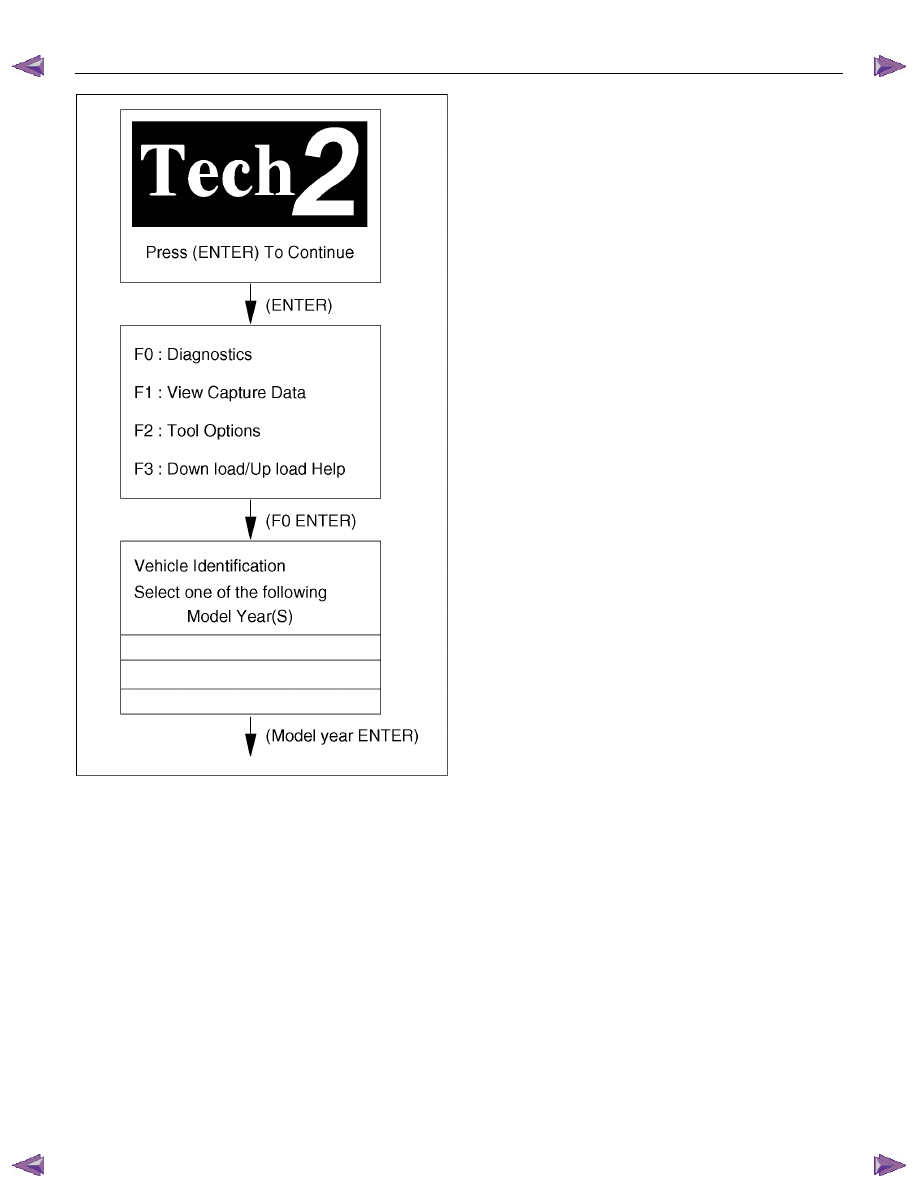

Operating Procedure

The power up screen is displayed when you power up
the tester with the Isuzu systems PCMCIA card.
Follow the operating procedure.



ELECTRICAL-BODY AND CHASSIS  8A-583

RTW38DLH000201







8A-584  ELECTRICAL-BODY AND CHASSIS

RTW38DLH000101

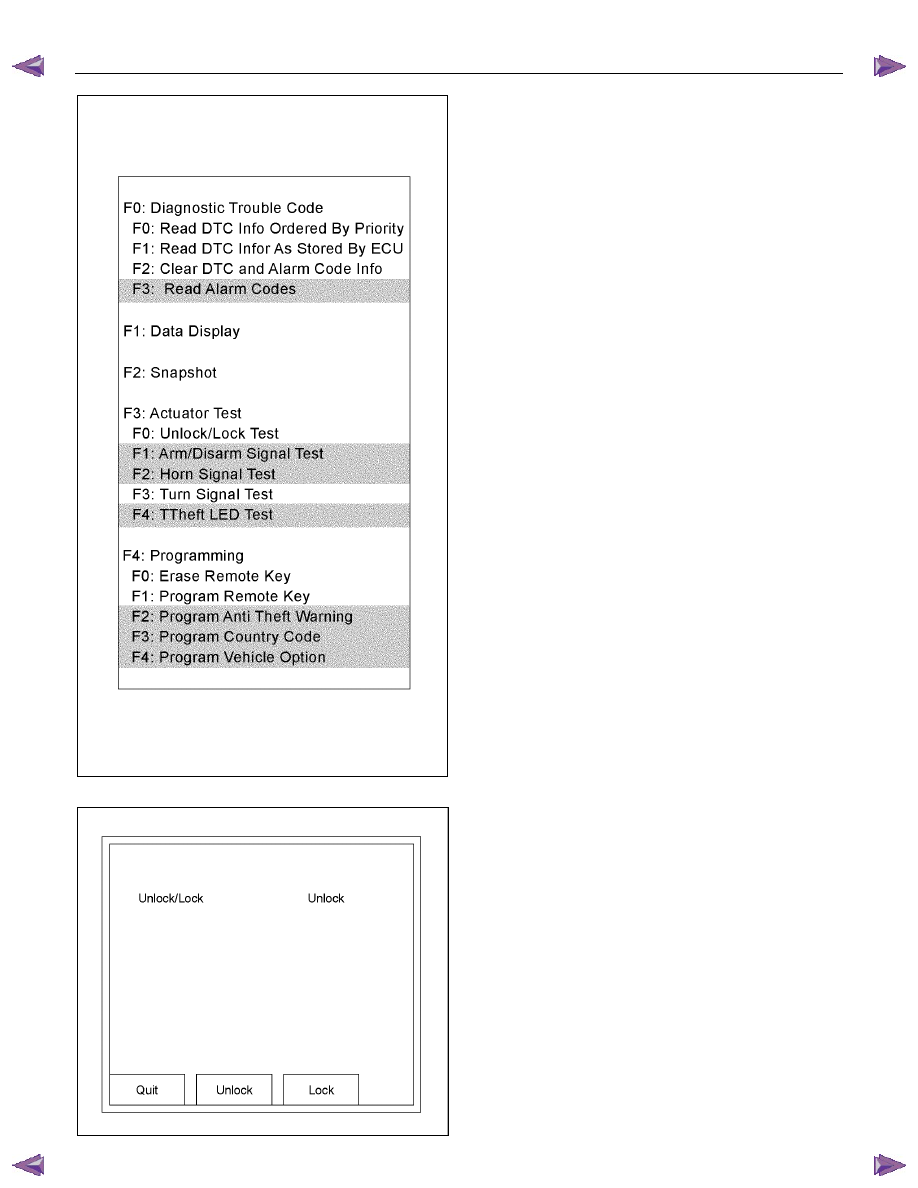

Menu

The left table shows witch functions are used for the
available equipment versions.
NOTE: Marked items are not applied for keyless entry
system.


DTC

On OBD has three options available in the Tech-2
DTC mode to display the enhanced information
available.
•  Read DTC Info Ordered By Priority.
•  Read DTC Info As Stored By ECU.
•  Clear DTC and Alarm Code Info.


Clear DTC Information

To clear Diagnostic Trouble Codes (DTCs), Use the
diagnostic scan tool “Clear DTC Information” function.


Tech-2 Data Display

The Tech-2 data values represent values that would
be seen on a normally-keyless entry system.





RTW38DSH001601



Actuator Test

Unlock/Lock Test
Check whether opening and closing of a door lock
can be performed by operation of Tech-2.
1.  Turn the key “OFF”.

2.  Turn the key “ON”.

3.  Check the display and test menu.

4.  Operate the Tech-2.


ELECTRICAL-BODY AND CHASSIS  8A-585



RTW38DSH001701

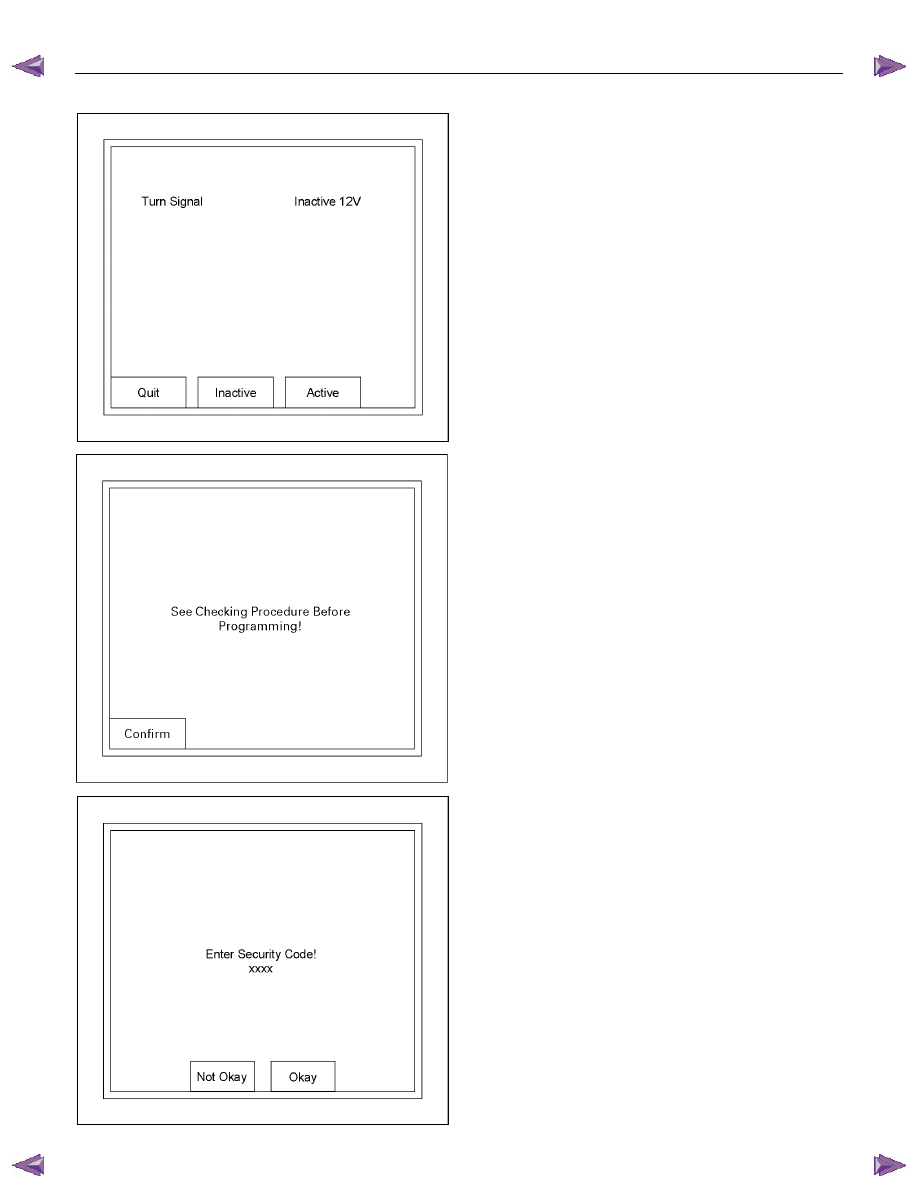

Turn Signal Test

Check the turn signal lamp lights up by operation of
Tech-2.
1.  Turn the key “OFF”.

2.  Turn the key “ON”.

3.  Check the display and test menu.

4.  Operate the Tech-2.



060R200289



Programming

Erase Remove Key
To erase remove control key code in the control unit.
1.  Check the display of Tech-2 and press “Confirm”

key.

RTW38DSH001001



2.  Enter security code.

3.  Press “Not Okay” or “Okay” key.
