8A-510  ELECTRICAL-BODY AND CHASSIS

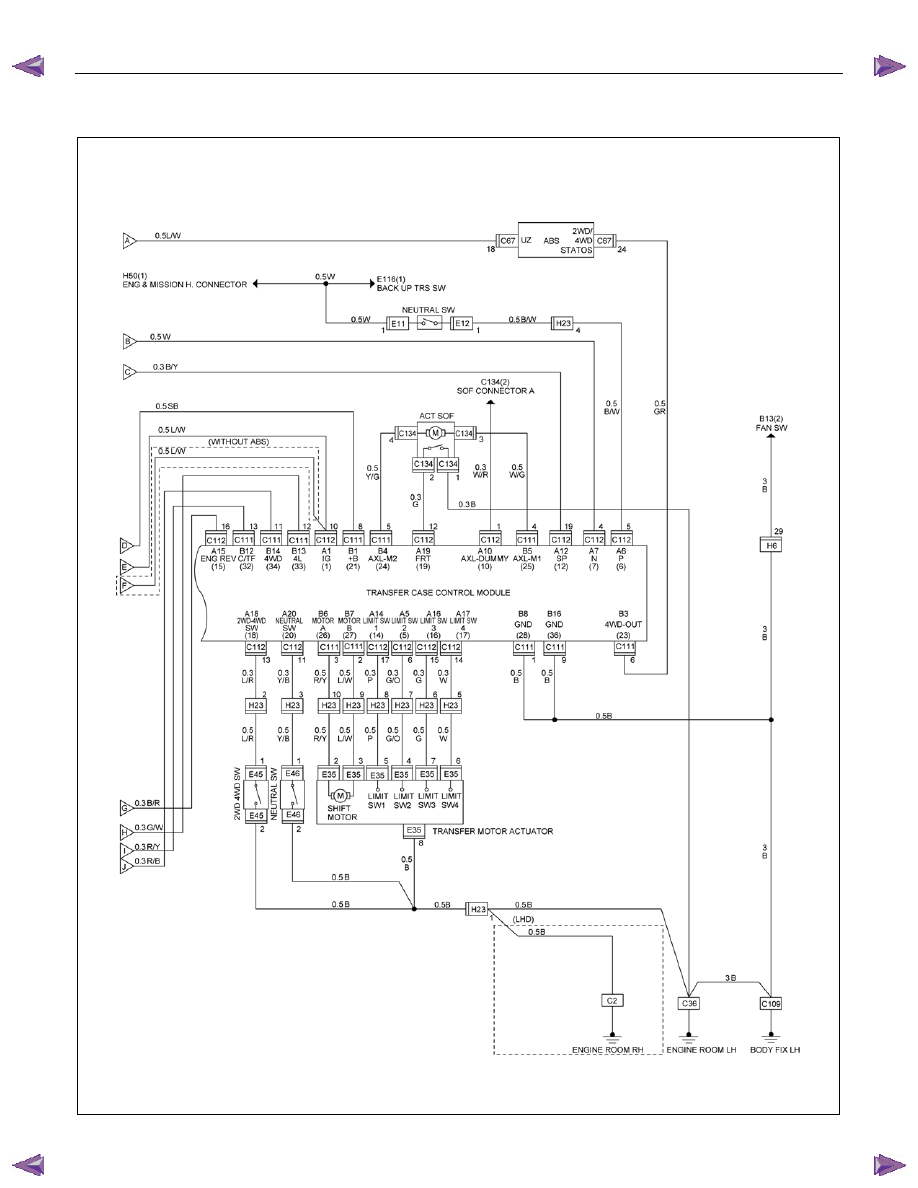

CIRCUIT DIAGRAM 4JA1T(L)

Sheet 2/2


















RTW78AXF009001

ELECTRICAL-BODY AND CHASSIS  8A-511

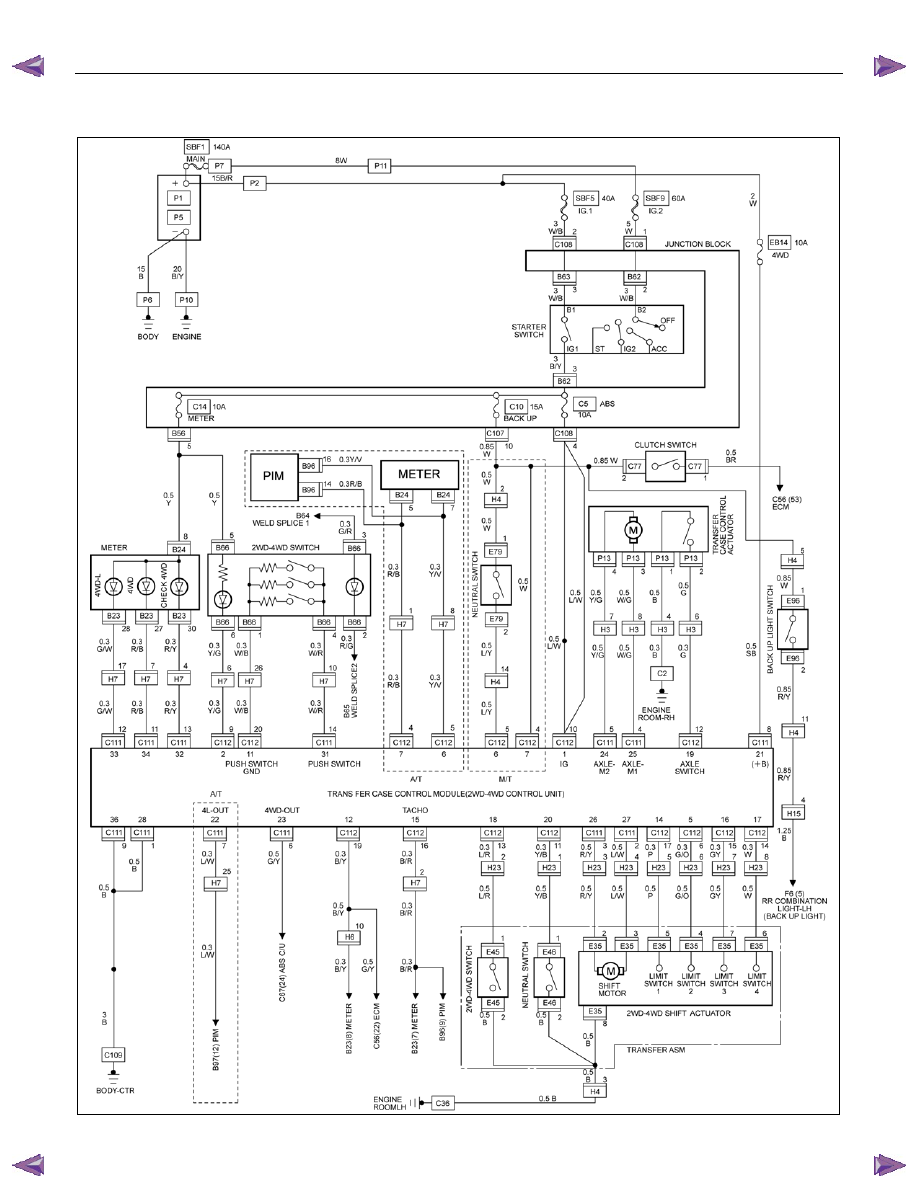

CIRCUIT DIAGRAM HFV6 (LHD)





RTW78AXF012701

8A-512  ELECTRICAL-BODY AND CHASSIS

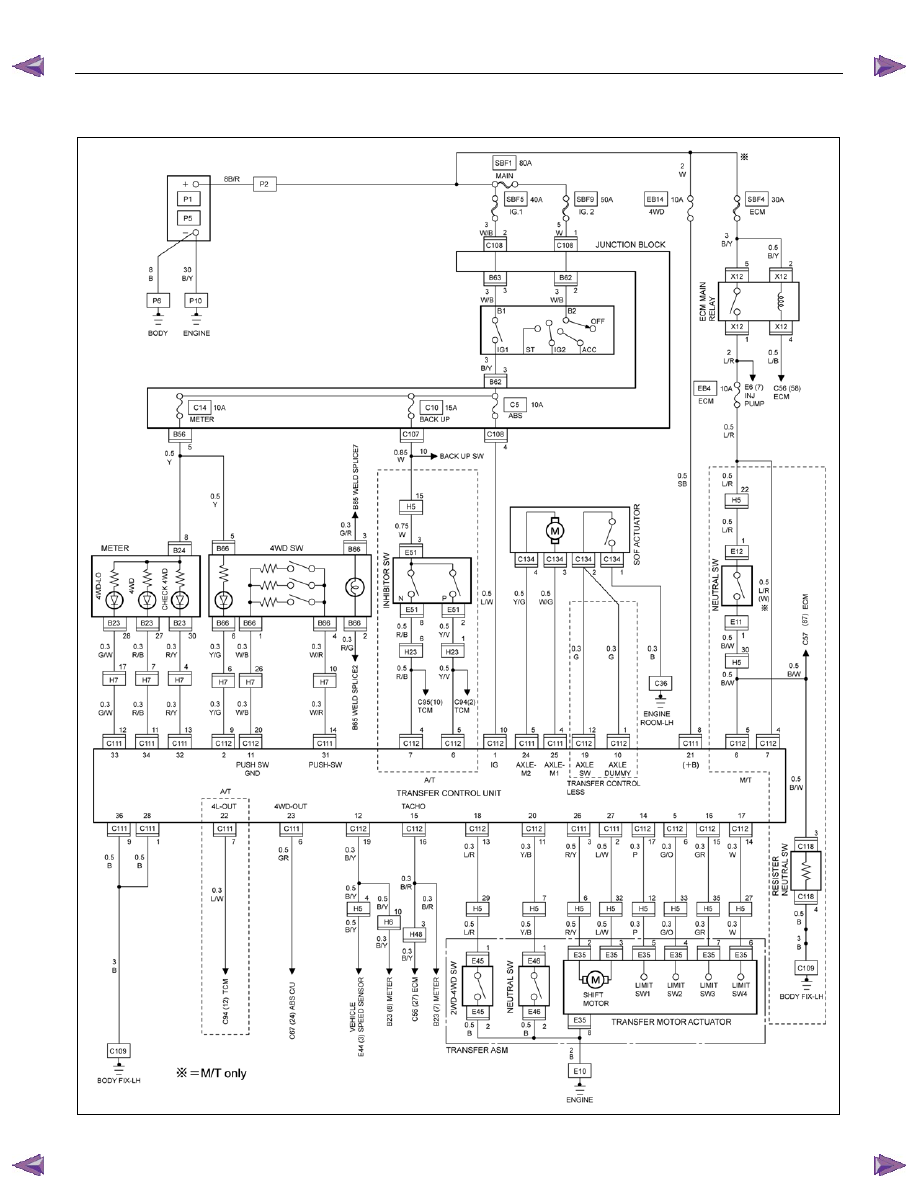

CIRCUIT DIAGRAM 4JH1-TC







RTW78AXF006901



ELECTRICAL-BODY AND CHASSIS  8A-513

2WD-4WD Switch



  REMOVAL AND INSTALLATION








RTW780SH002001



Removal

1.  Remove the center cluster ASM

2.  Disconnect the connector.

3.  Remove the 2WD-4WD switch.




Installation

To install, follow the removal steps in the reverse order.
