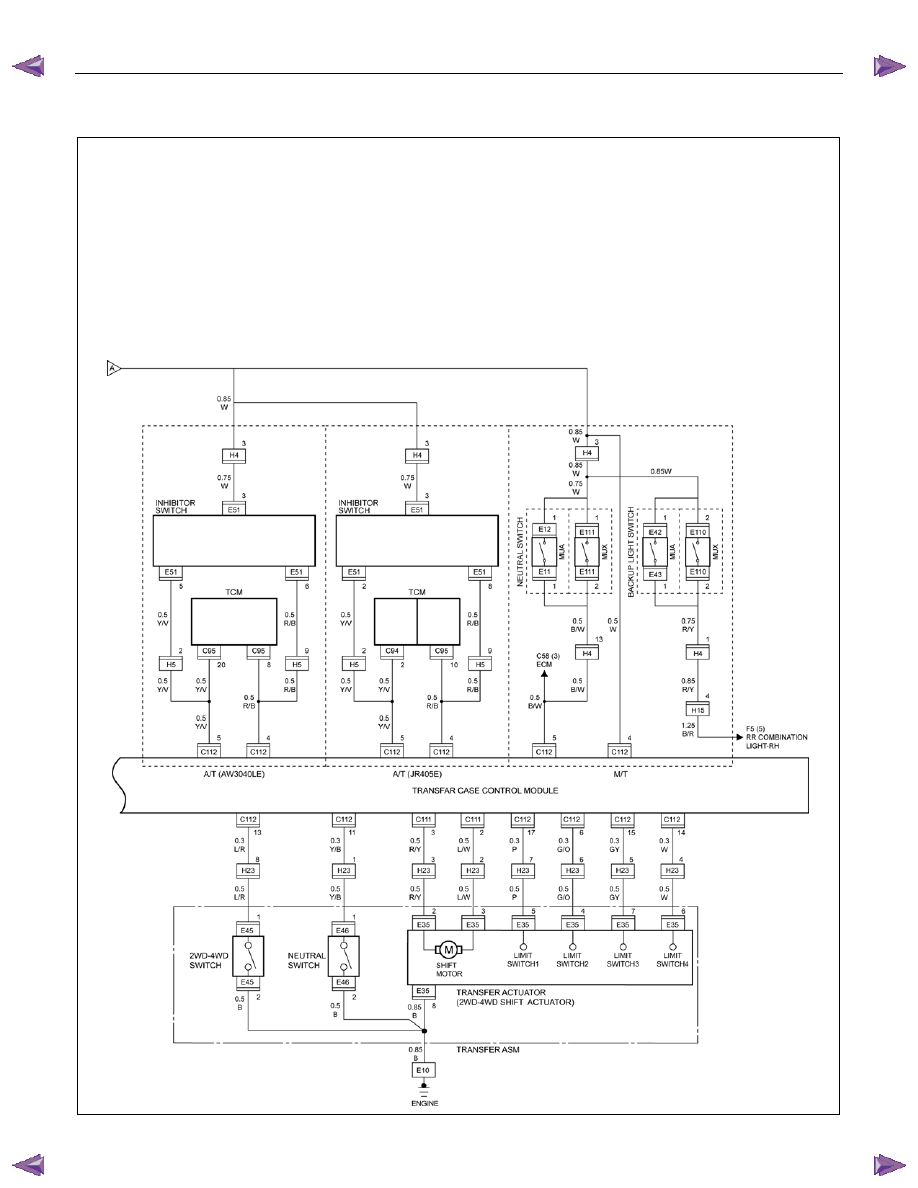

8A-506  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM HFV6 (RHD)





RTW78AXF023801

ELECTRICAL-BODY AND CHASSIS  8A-507

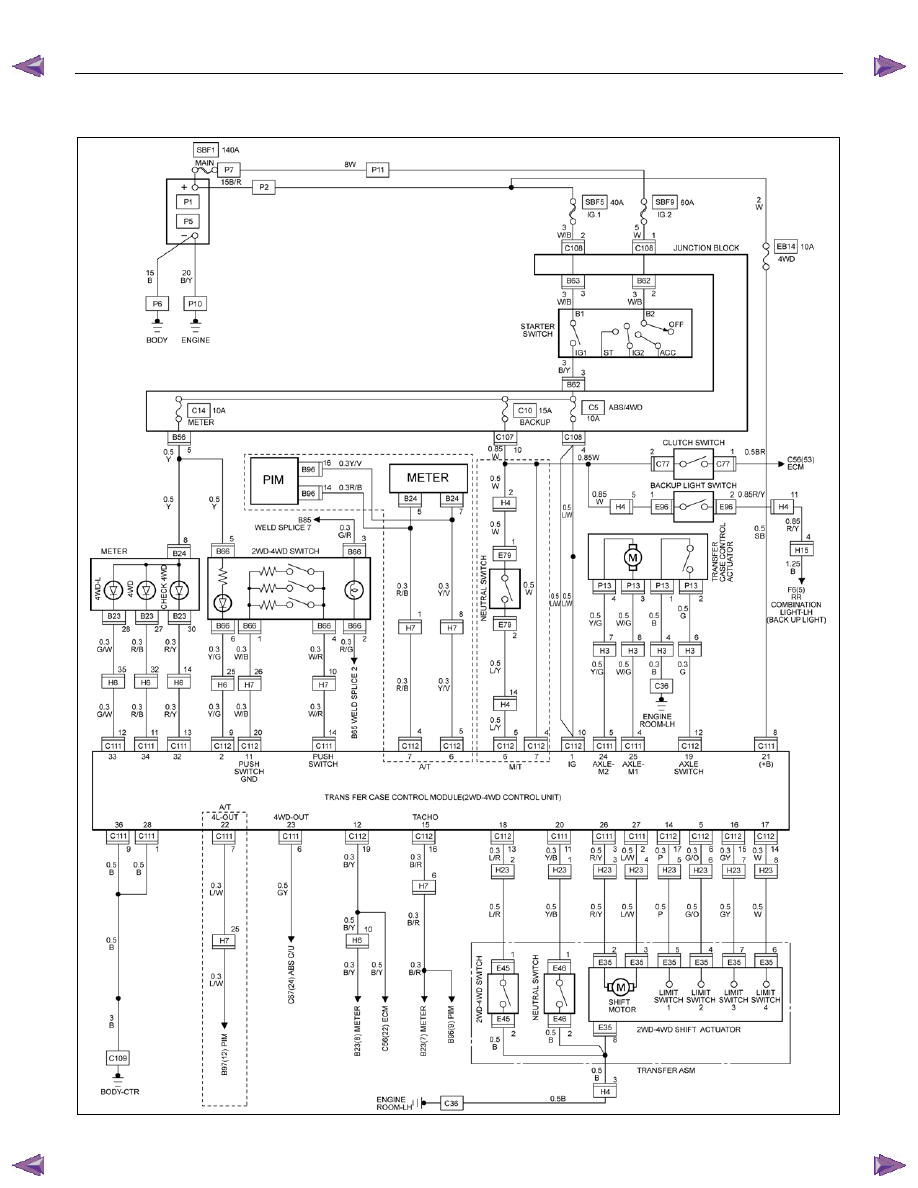

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC

Sheet 1/2











RTW78AXF025801

8A-508  ELECTRICAL-BODY AND CHASSIS

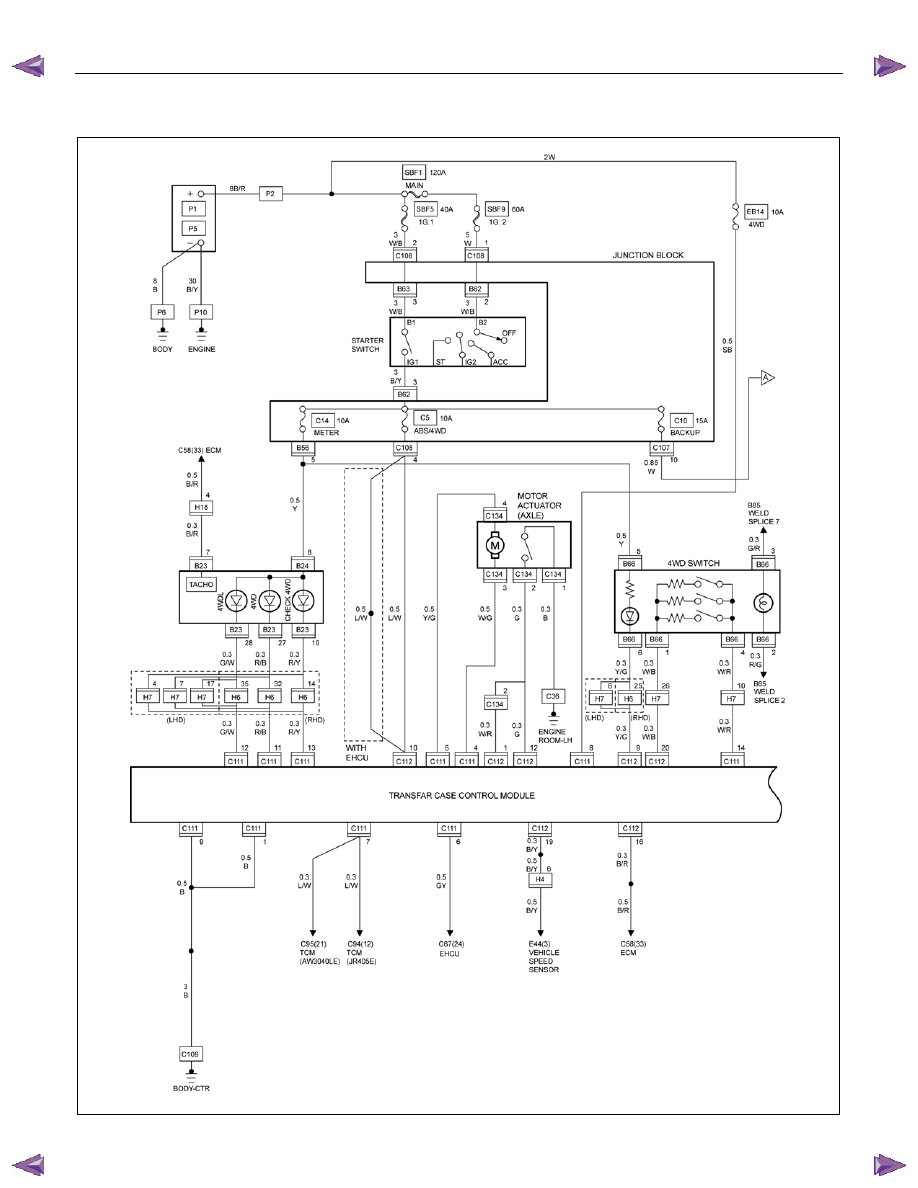

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC

Sheet 2/2































RTW78AXF022501

ELECTRICAL-BODY AND CHASSIS  8A-509

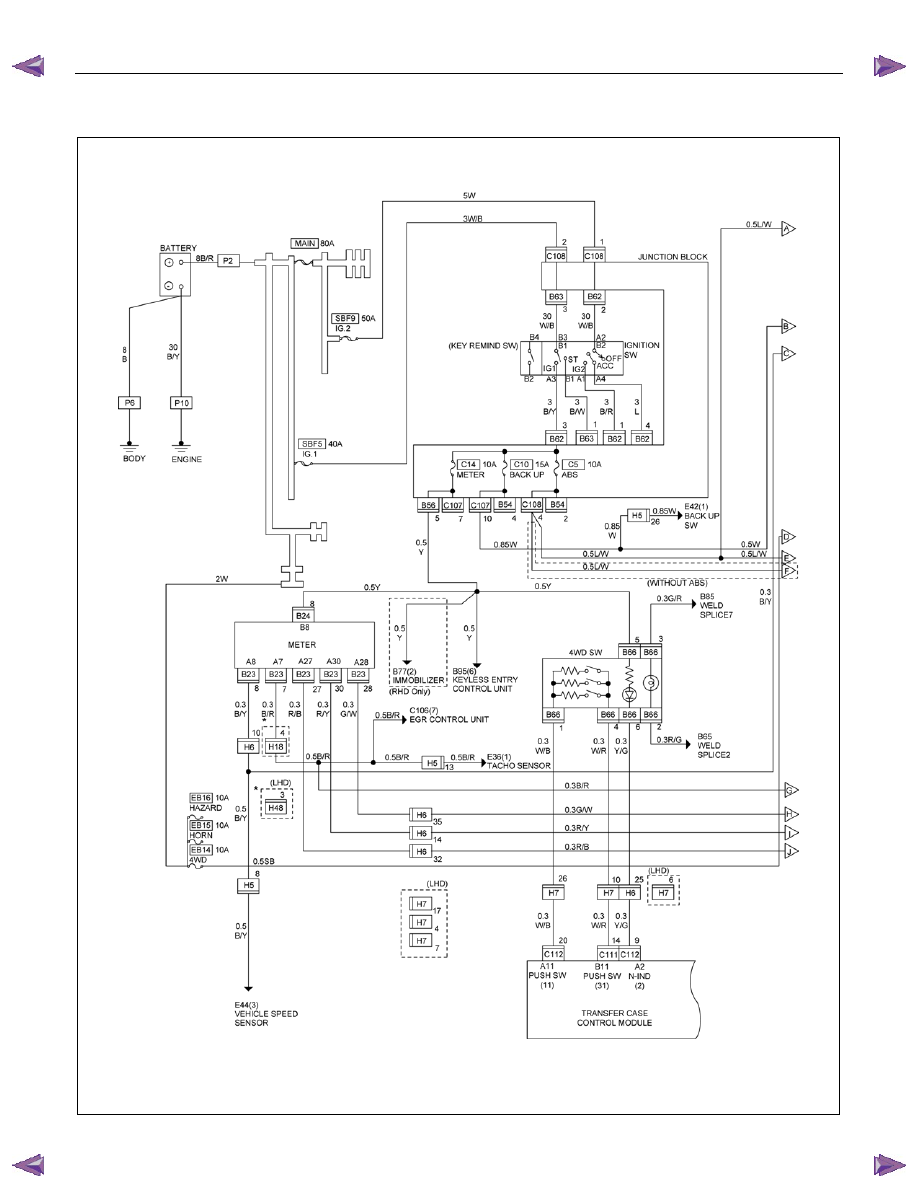

CIRCUIT DIAGRAM 4JA1T(L)

Sheet 1/2















RTW78AXF008901
