Isuzu KB P190. Manual - part 1349

8A-458  ELECTRICAL-BODY AND CHASSIS

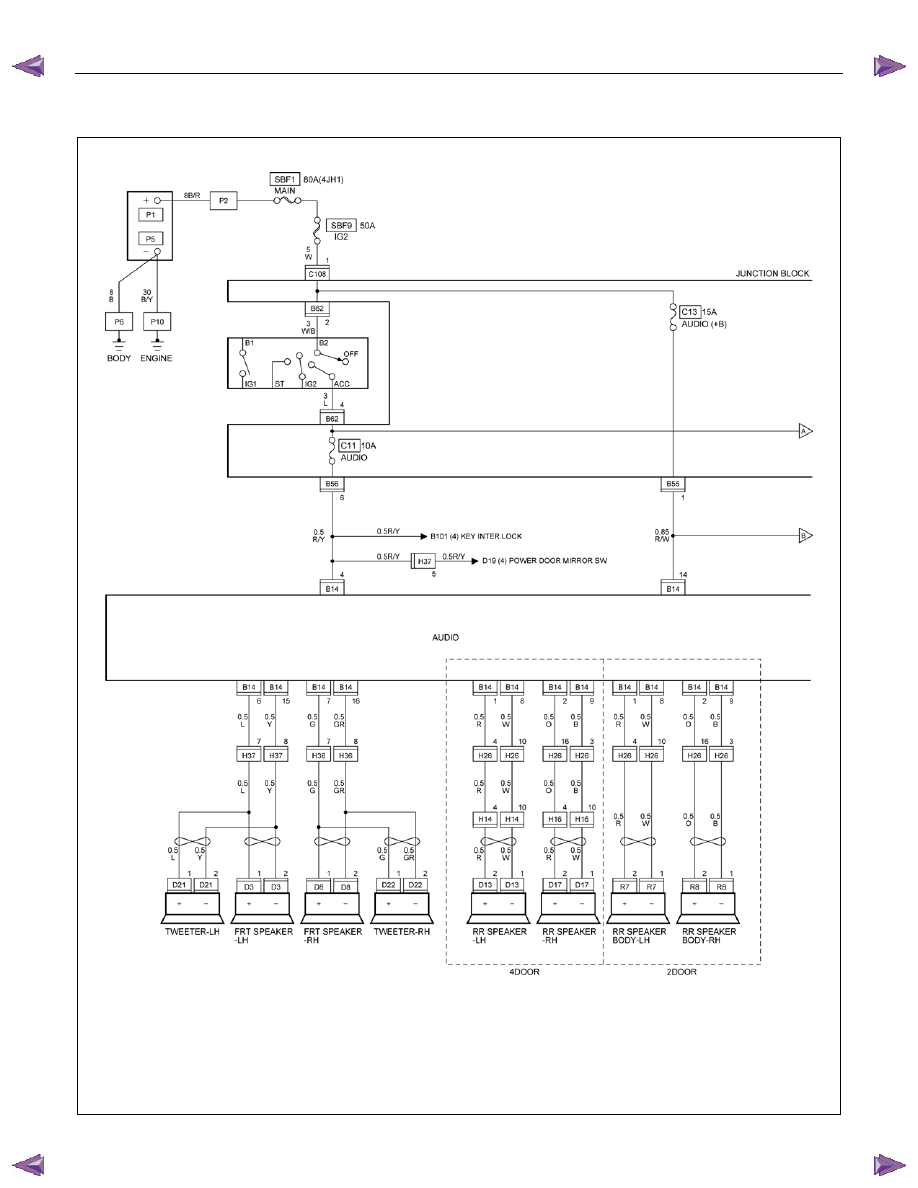

CIRCUIT DIAGRAM 4JH1-TC (LHD)

Sheet 1/2












RTW78AXF010401

ELECTRICAL-BODY AND CHASSIS  8A-459

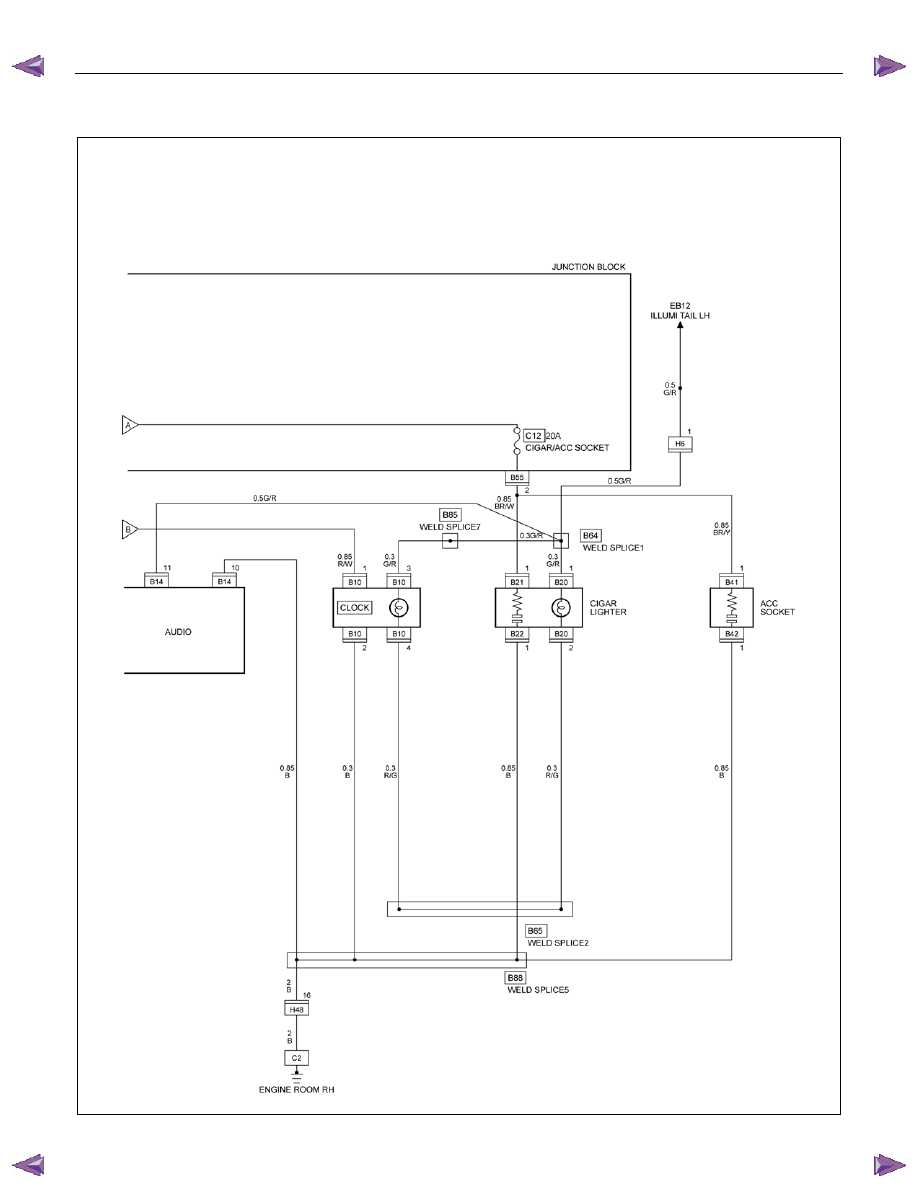

CIRCUIT DIAGRAM 4JH1-TC (LHD)

Sheet 2/2
















RTW78AXF010501

8A-460  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JA1T (L) (LHD)

Sheet 1/2










RTW78AXF006701

ELECTRICAL-BODY AND CHASSIS  8A-461

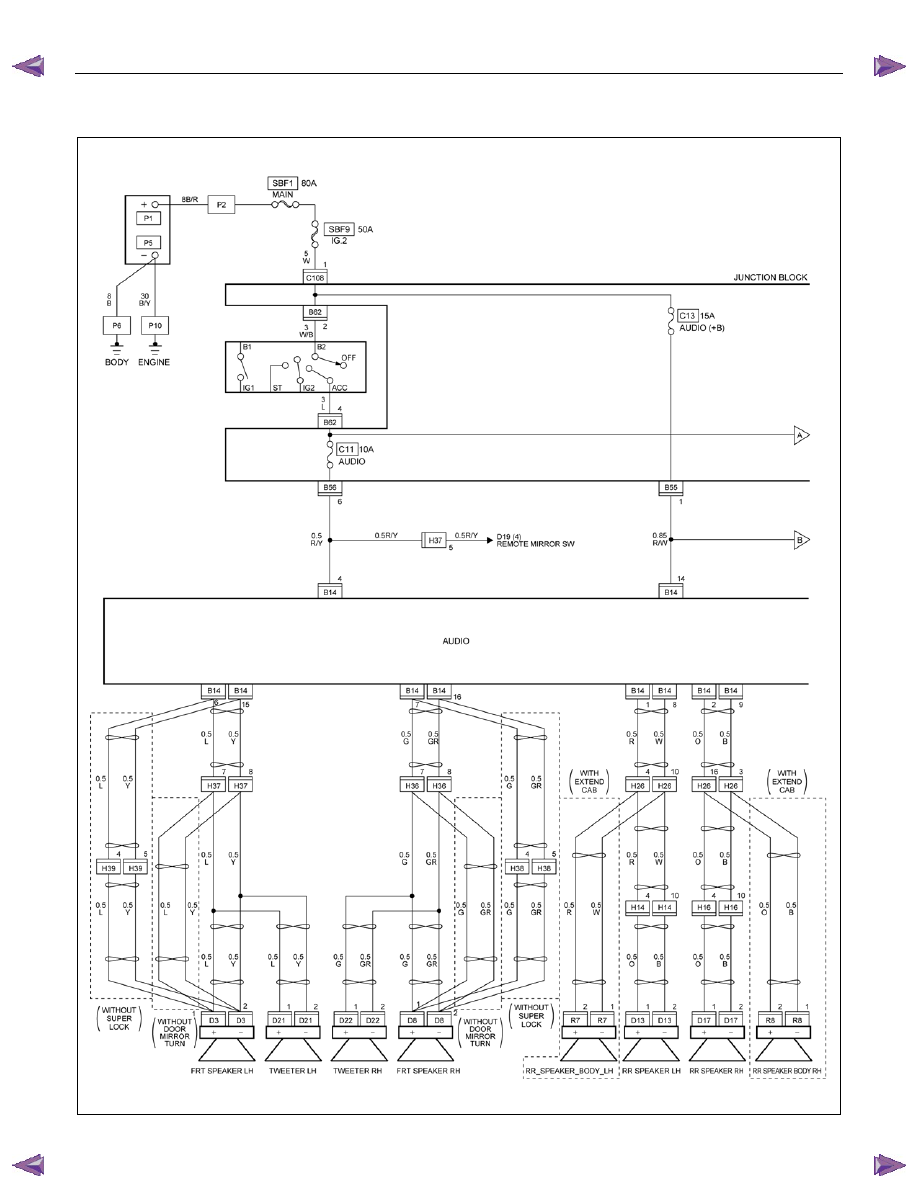

CIRCUIT DIAGRAM 4JA1T (L) (LHD)

Sheet 2/2

















RTW78AXF006801
