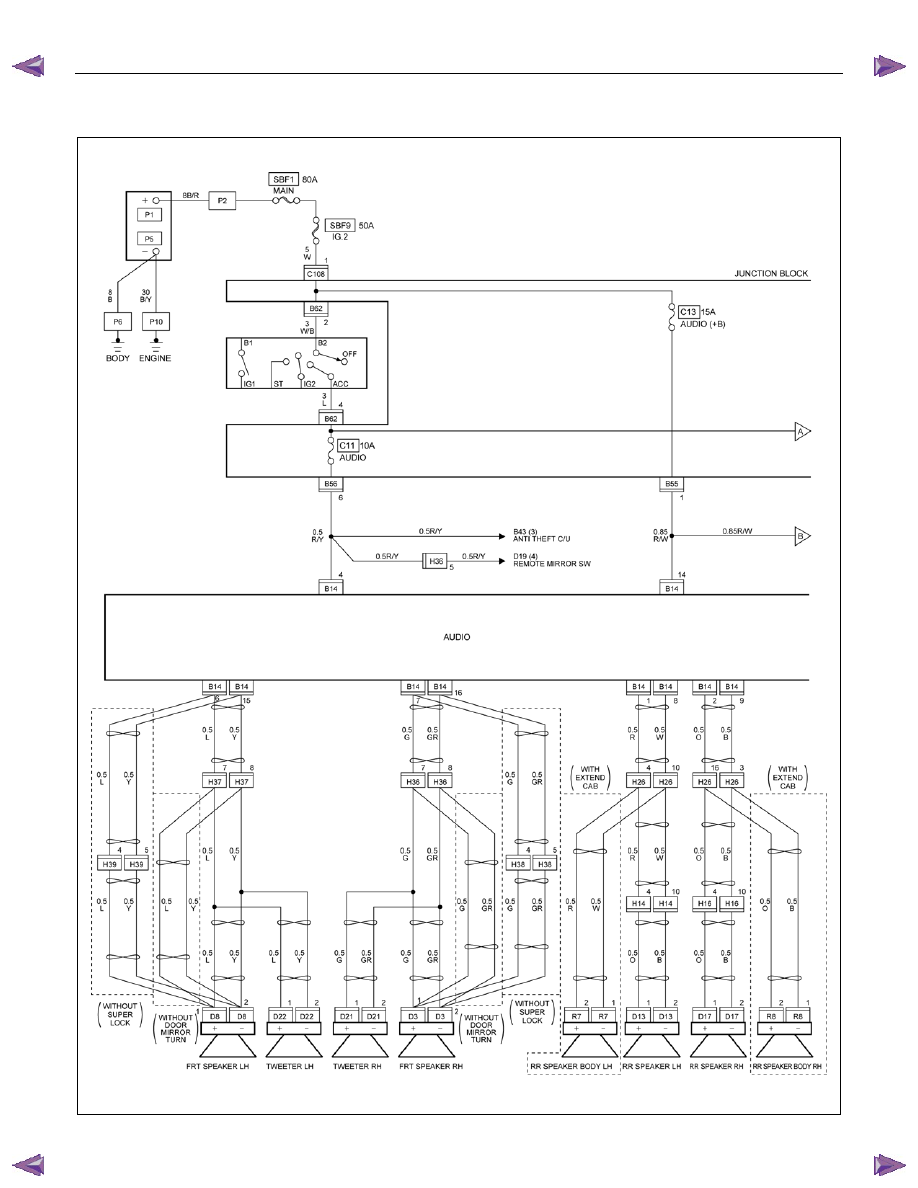

8A-450  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JA1T (L) (RHD)

Sheet 1/2












RTW78AXF006501

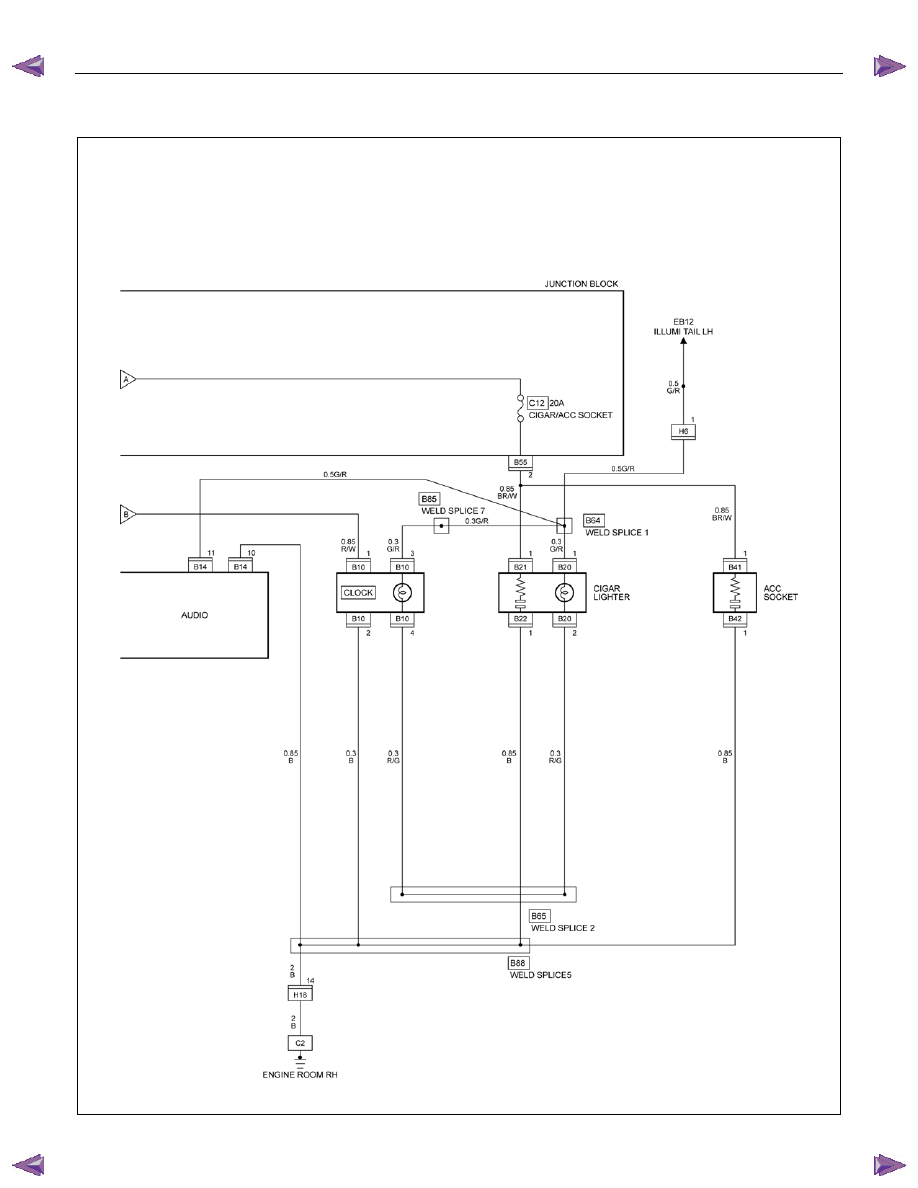

ELECTRICAL-BODY AND CHASSIS  8A-451



CIRCUIT DIAGRAM 4JA1T (L) (RHD)

Sheet 2/2




















RTW78AXF006601

8A-452  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM C24SE (LHD)

Sheet 1/2














RTW780XF014201

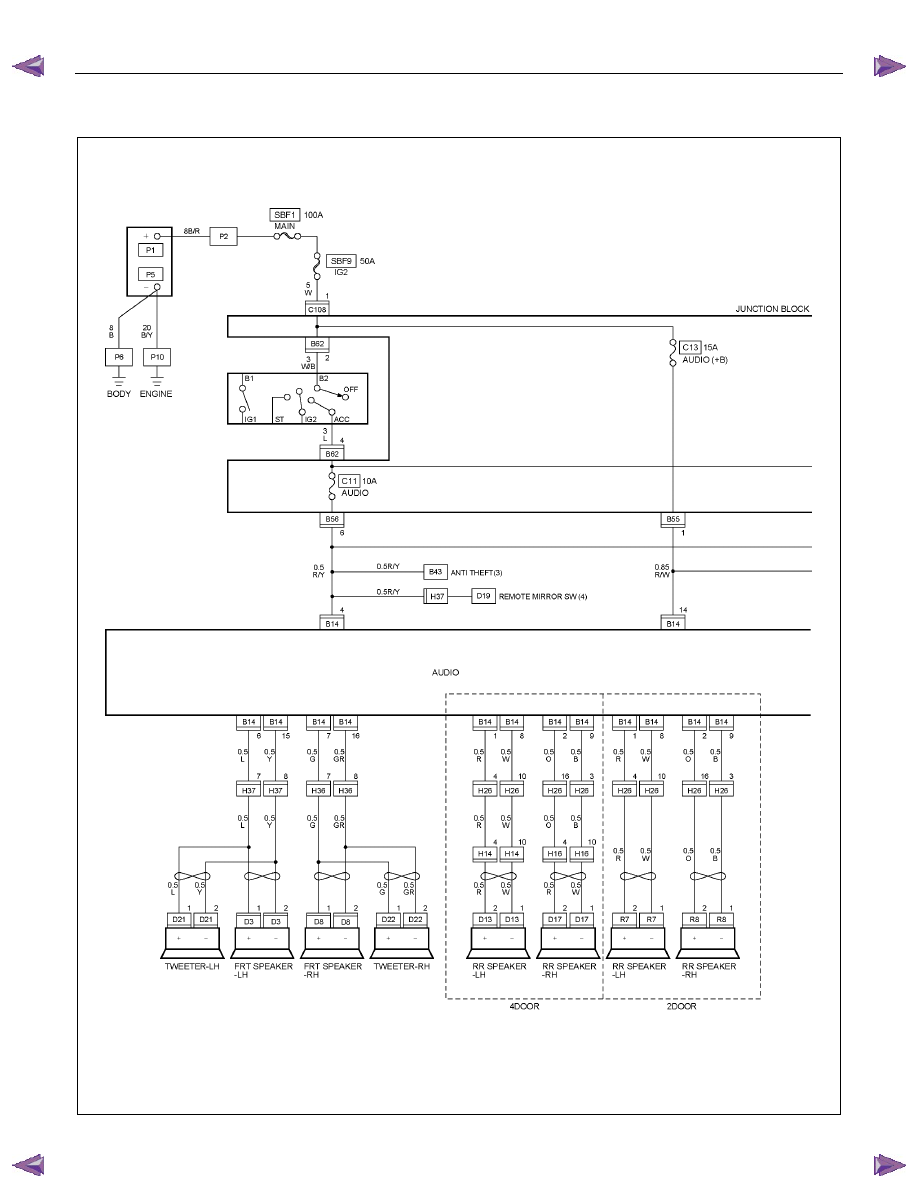

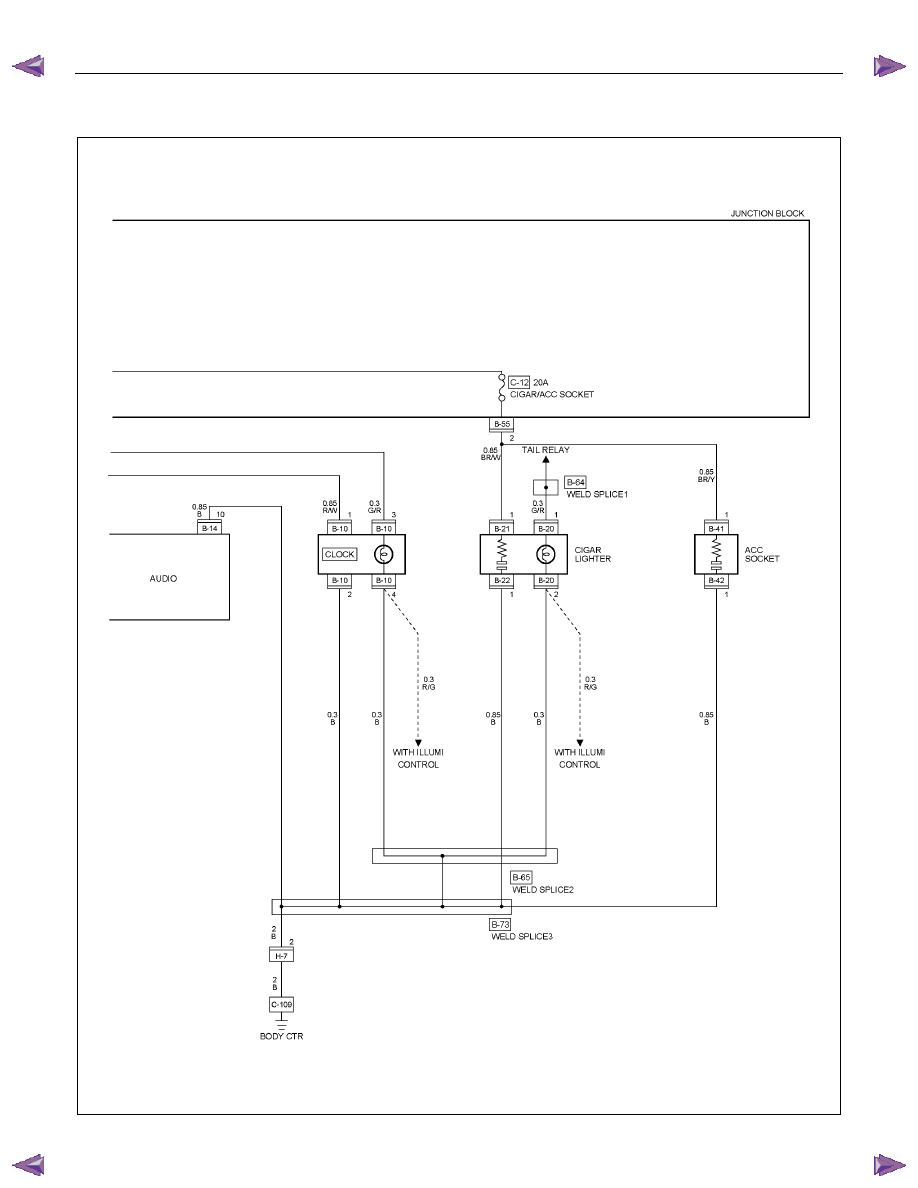

ELECTRICAL-BODY AND CHASSIS  8A-453



CIRCUIT DIAGRAM C24SE (LHD)

Sheet 2/2














RTW680XF013501
