Isuzu KB P190. Manual - part 1345

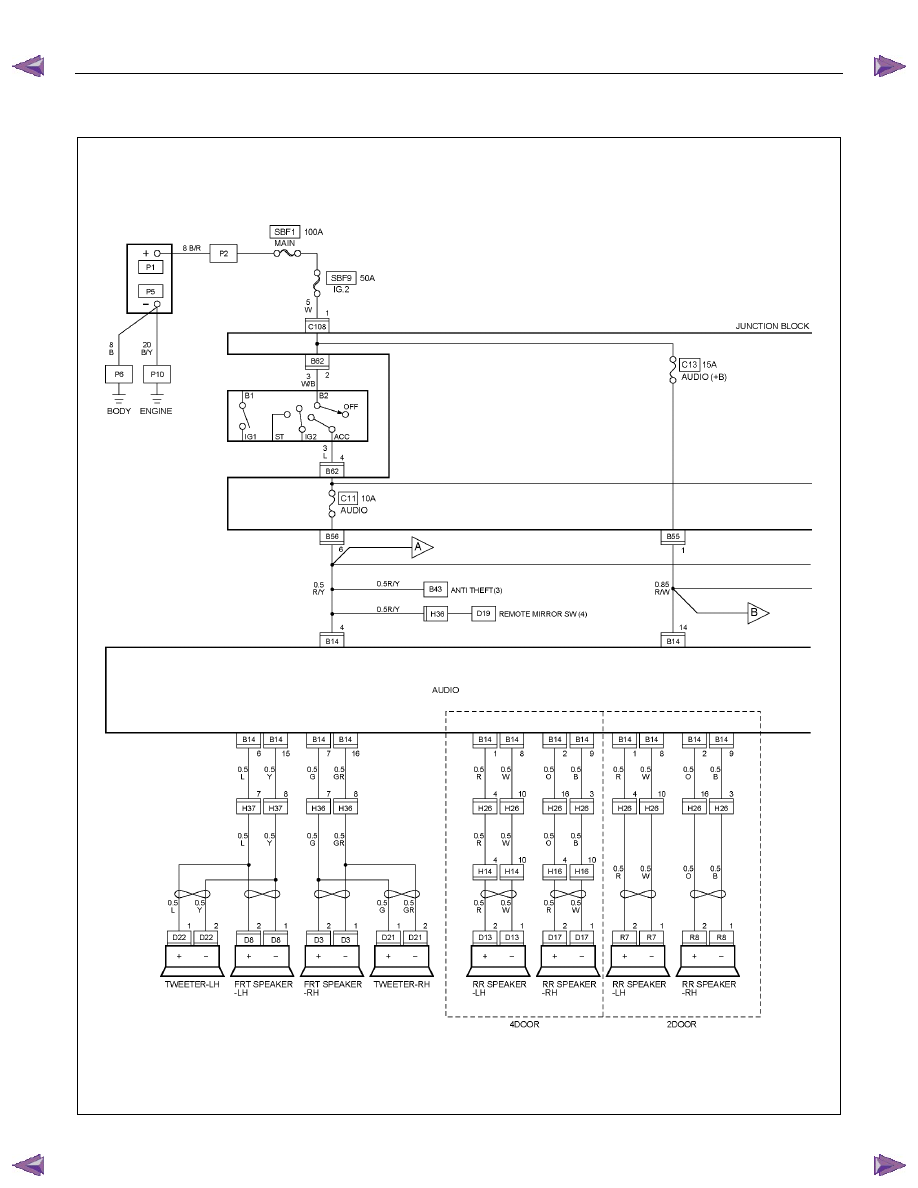

8A-442  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM C24SE (RHD)

Sheet 1/2















RTW780XF014101

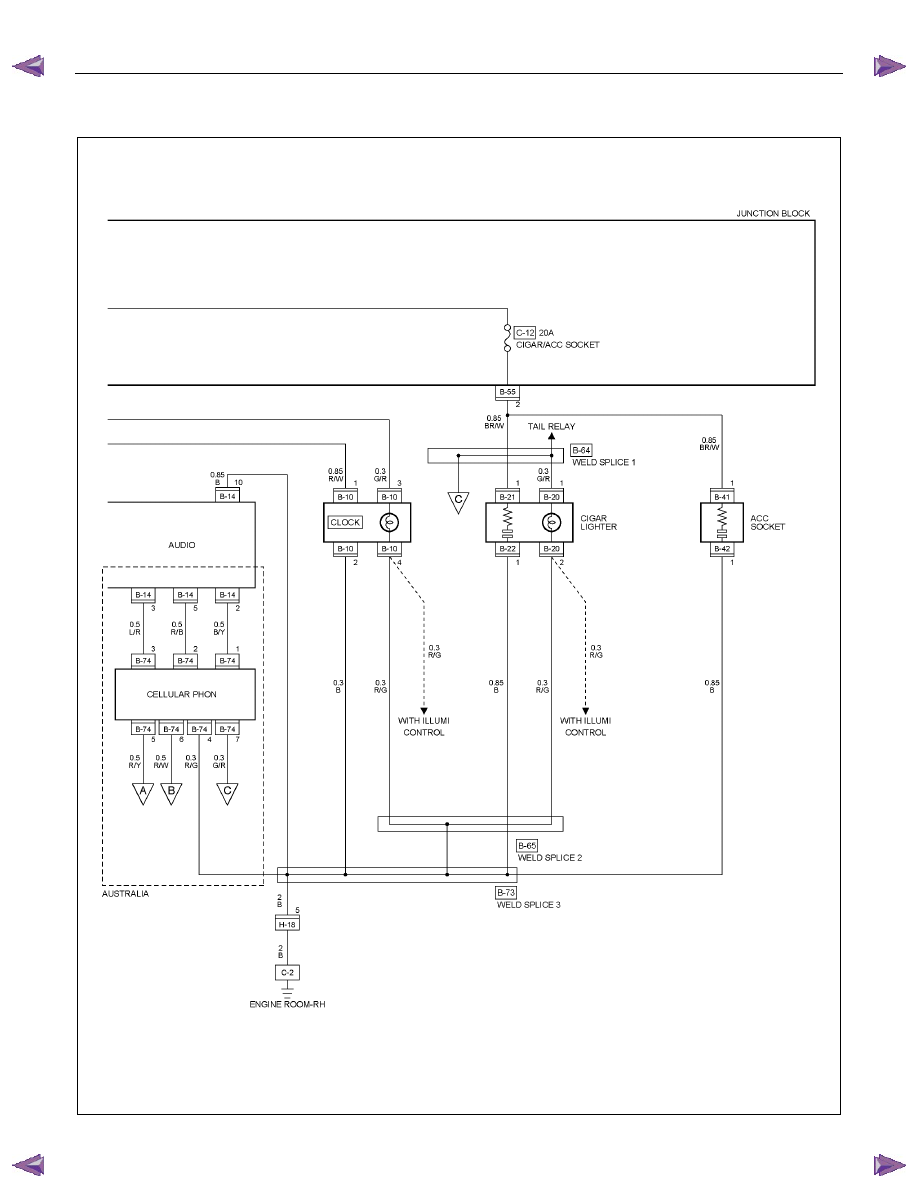

ELECTRICAL-BODY AND CHASSIS  8A-443



CIRCUIT DIAGRAM C24SE (RHD)

Sheet 2/2
















RTW680XF013301

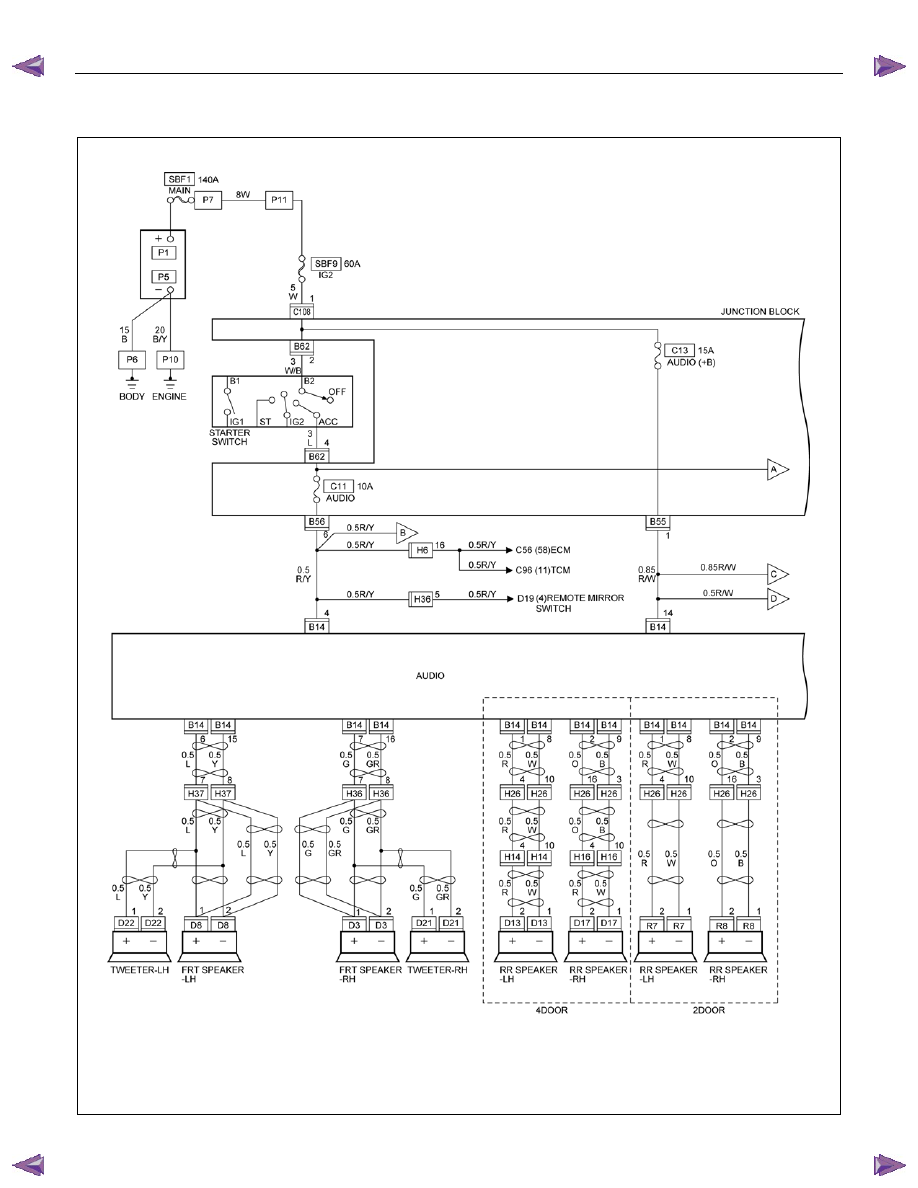

8A-444  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM HFV6 (RHD)

Sheet 1/2












RTW78AXF025501

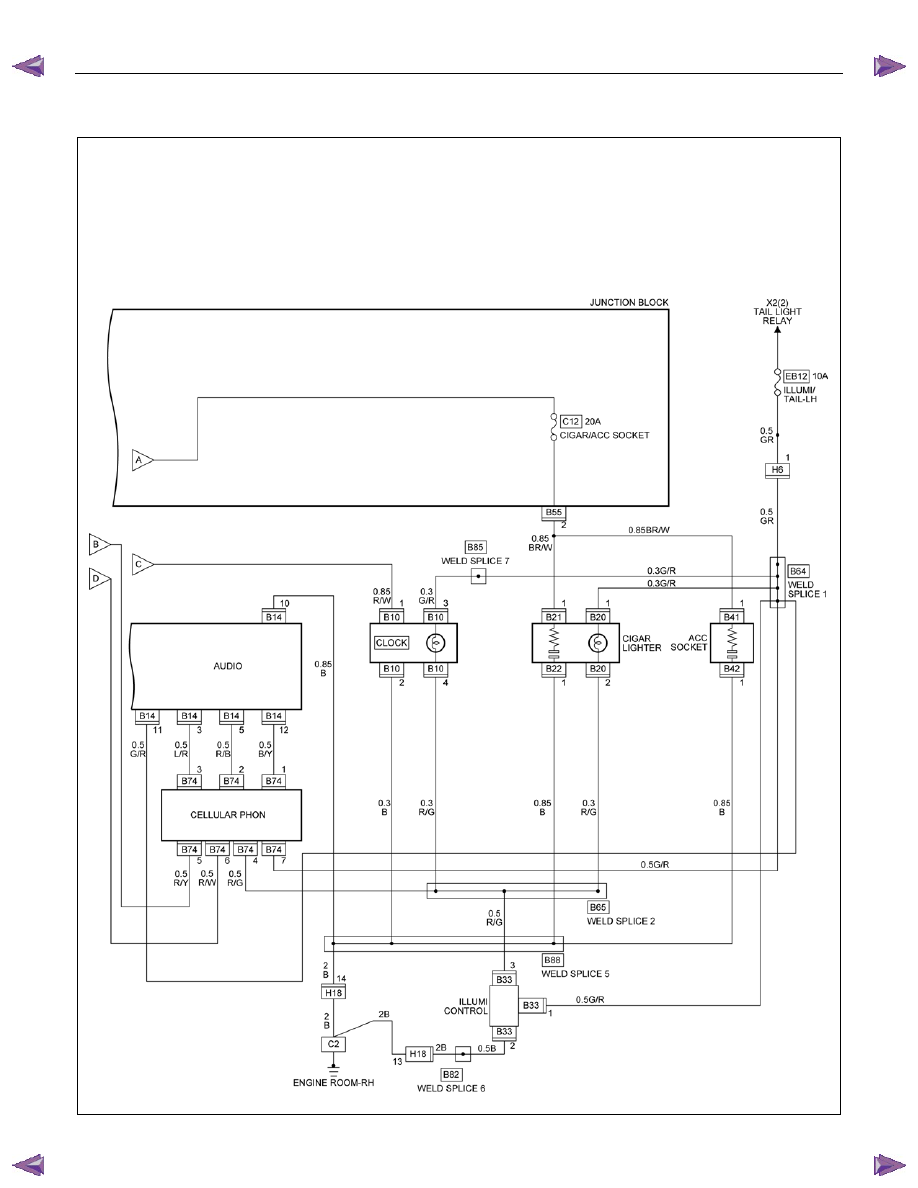

ELECTRICAL-BODY AND CHASSIS  8A-445



CIRCUIT DIAGRAM HFV6 (RHD)

Sheet 2/2

















RTW78AXF025601
