8A-406  ELECTRICAL-BODY AND CHASSIS

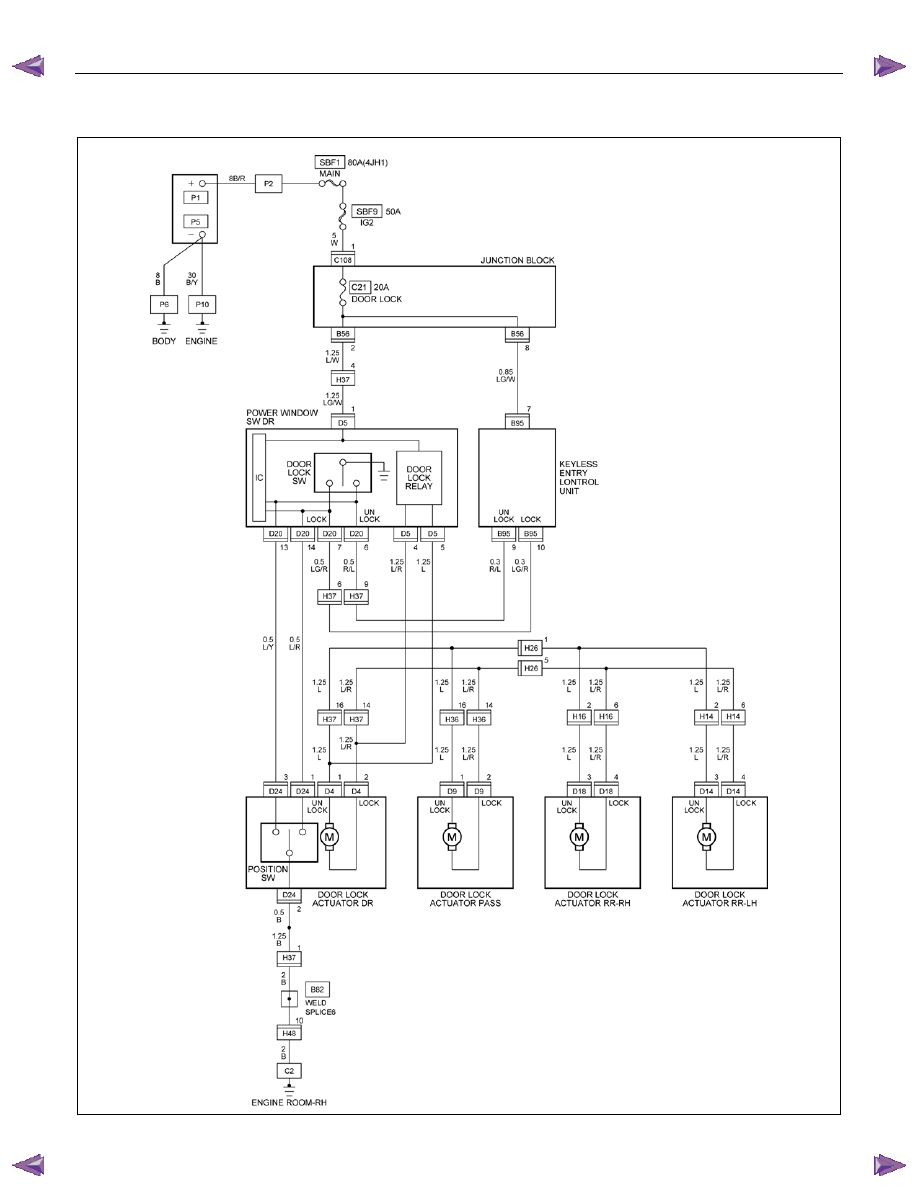

CIRCUIT DIAGRAM 4JH1 (LHD) WITHOUT ANTI THEFT G.EXP TYPE









RTW78AXF013701

ELECTRICAL-BODY AND CHASSIS  8A-407

TROUBLESHOOTING

QUICK CHART FOR CHECK POINTS

Check Points



Fuse

C21

(20A)

Power

Window &

Door Lock

Switch

Door

Lock

Switch

Key Cylinder

switch

Door Lock Actuator





Cable





Trouble Mode

 Driver’s

side

Driver’s

side

D/S P/S

Passen

ger’s

side

RR-RH RR-LH

Harness

1. All the doors do not

lock and unlock



















2. All the doors do not

get locked (or

unlocked)



















3. Driver’s side door

does not get locked

(or unlocked)



















4. FRT passenger’s side

door does not get

locked (or unlocked)



















5. RR door-RH does not

get locked (or

unlocked)



















6. RR door-LH does not

get locked (or

unlocked)



















7. Door lock does not

operate when

operating from the

driver’s seat side



















8A-408  ELECTRICAL-BODY AND CHASSIS

1.  All the doors do not lock and unlock


Checkpoint

Trouble

Cause



Countermeasure





Reinstall or replace the fuse

No. C21 (20A)





Poor fuse contact or blown



NG





Repair grounding point contact



Grounding point

C2







Poor grounding point contact





Repair open circuit or

connector contact



Voltage between the driver’s

side power window & door

lock SW harness side

connector terminal 1

D5



and the ground (Should be

battery voltage present)



Open circuit or poor connector

contact



NG

NG

OK

OK

OK



Fuse No. C21 (20A, Fuse box)





Repair open circuit or

connector contact





Open circuit or poor connector

contact



NG

Replace the driver’s side

power window & door lock

SW.



Driver’s side power window &

door lock SW. function





SW. malfunction



NG

OK

Continuity between 3 or 4



D4

 or 2

D24

 and

C2









2.  All the doors do not get locked (or unlocked)




Repair open circuit or

connector contact





Open circuit or poor connector

contact



NG



Replace the driver’s side

power window & door lock

SW.



Driver’s side power window &

door lock SW. function





SW. malfunction



NG

OK

Continuity between the driver’s
side power window & door
lock SW harness side
connector terminals 14

D20



and 6

D20





ELECTRICAL-BODY AND CHASSIS  8A-409

3.  Driver’s side door does not get locked (or unlocked)


Checkpoint

Trouble

Cause



Countermeasure



Replace the door lock SW.

Door lock SW. function

SW. malfunction

NG





4.  FRT passenger’s side door does not get locked (or unlocked)


Replace the FRT passenger’s

side door lock actuator

FRT passenger’s side door

lock actuator function

Actuator malfunction

NG





5.  RR door-RH does not get locked (or unlocked)


Replace the RR door lock

actuator-RH

RR door lock actuator-RH

function

Actuator malfunction

NG





6.  RR door-LH does not get locked (or unlocked)





Replace the RR door lock

actuator-LH





RR door lock actuator-LH

function





Actuator malfunction



NG





7.  Door lock does not operate when operated from the driver’s seat side



Repair grounding point



C2



contact




Poor grounding point contact



NG




Replace the door lock position
SW.




Continuity between the door
lock position SW. side
connector terminals 1



D4

, 5



D4

 and 3



D4

 or 1



D24



and 2



D24

 and 4



D4



when the SW is locked and 2



D4

 and 4



D4

, 6



D4



and 3



D4

 or 3



D4

 and 2



D24

 when the SW. unlocked


SW. malfunction



NG

OK


Grounding point



C2

 (RHD),



C109

 (LHD)
