Isuzu KB P190. Manual - part 1335

8A-402  ELECTRICAL-BODY AND CHASSIS

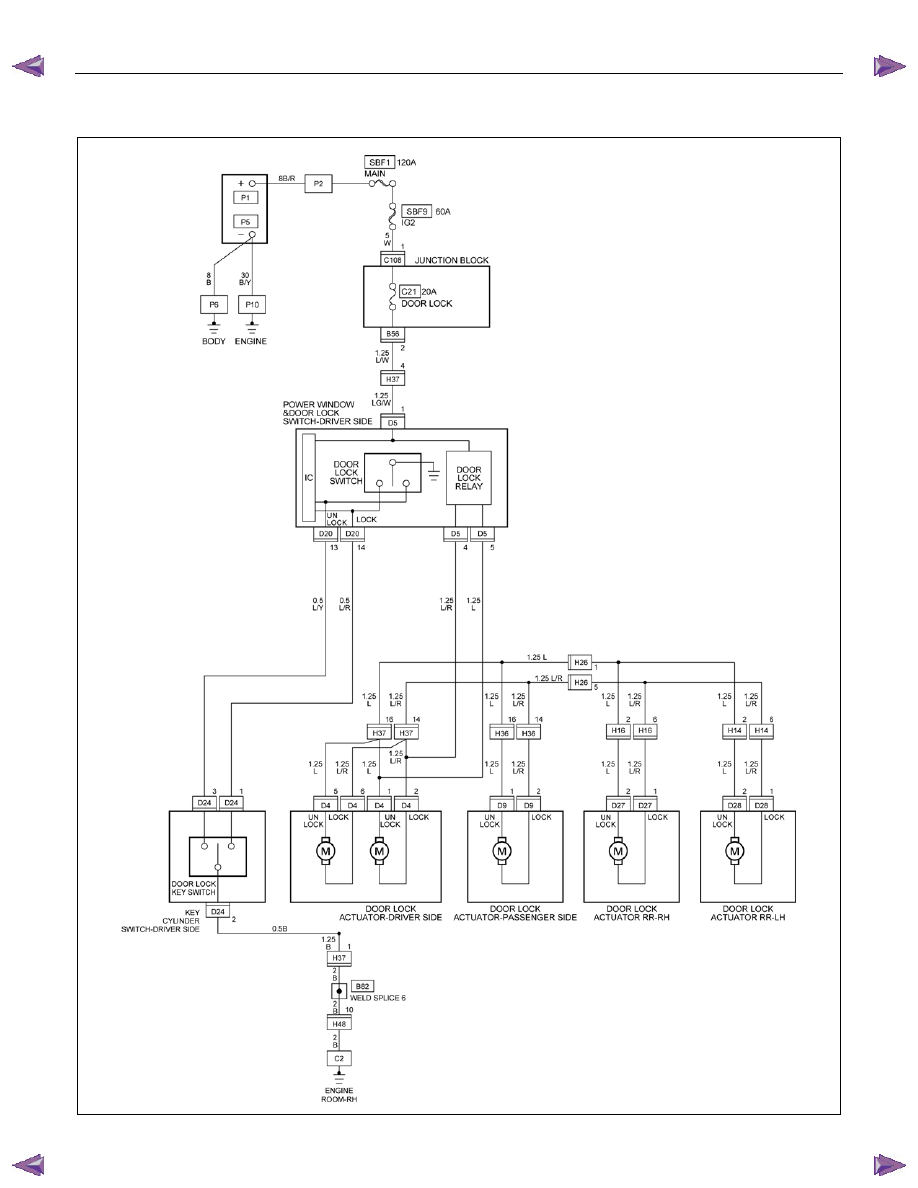

CIRCUIT DIAGRAM WITH SUPER LOCK HFV6 (LHD)







RTW78AXF016701

ELECTRICAL-BODY AND CHASSIS  8A-403

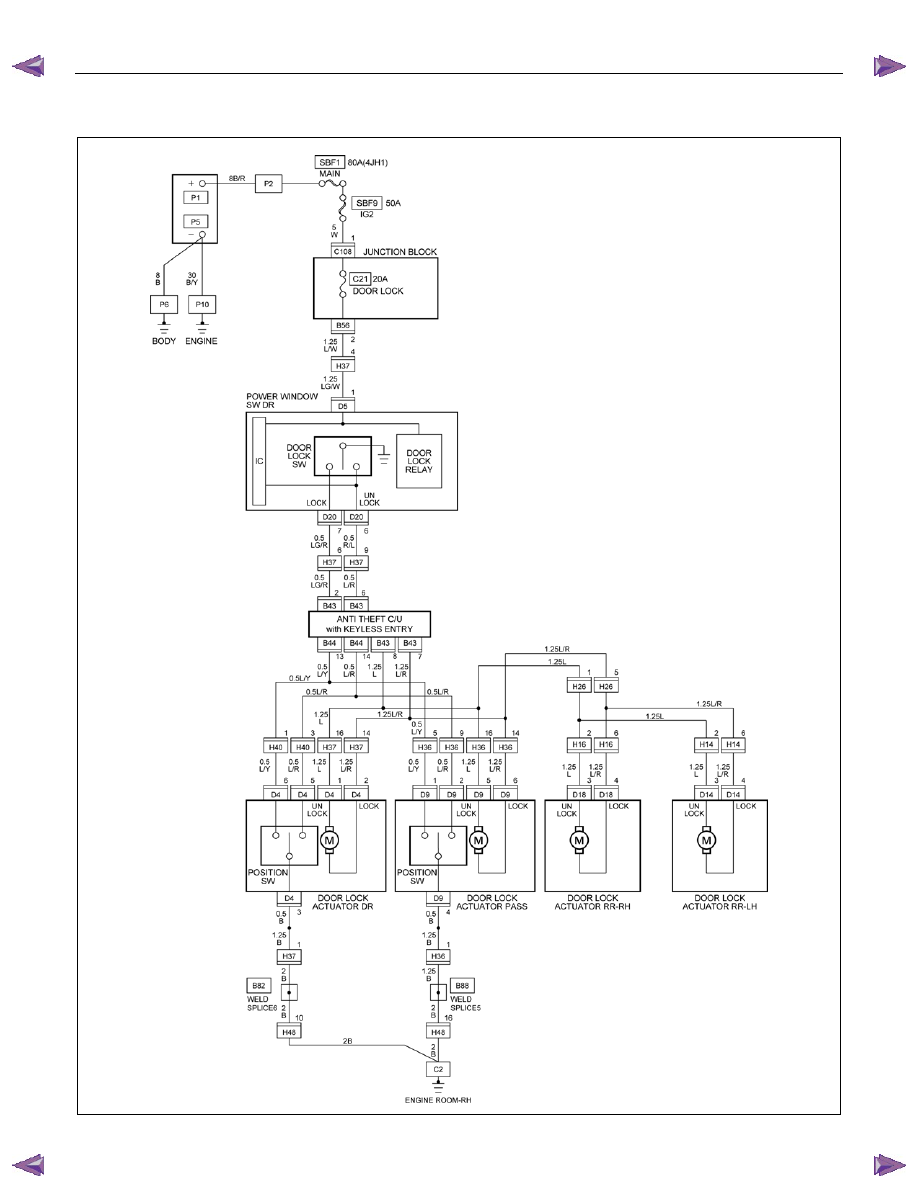

CIRCUIT DIAGRAM 4JJ1-TC/4JK1-TC (LHD) G.EXP STD TYPE











RTW78AXF023201

8A-404  ELECTRICAL-BODY AND CHASSIS

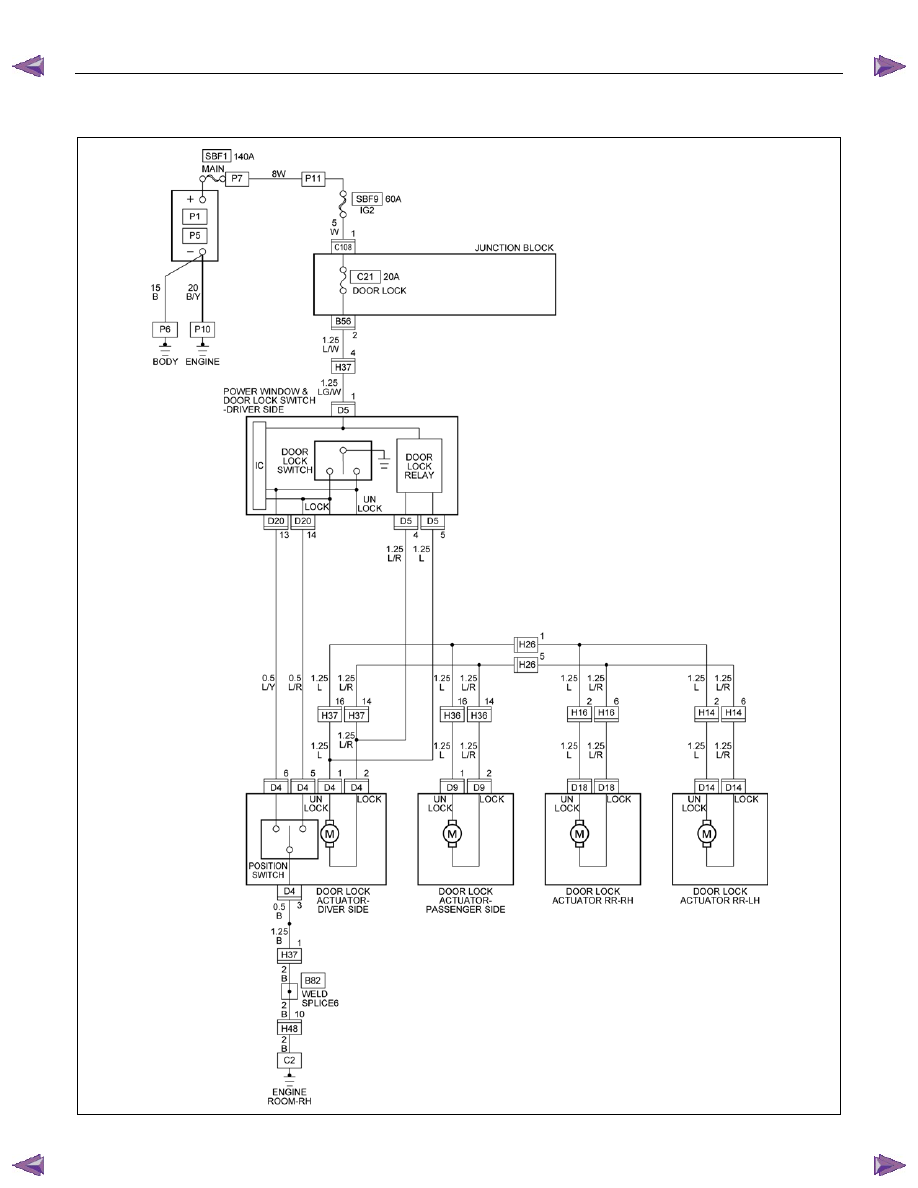

CIRCUIT DIAGRAM 4JJ1-TC/4JK1-TC (LHD) G.EXP G.EXP TYPE










RTW78AXF023301

ELECTRICAL-BODY AND CHASSIS  8A-405

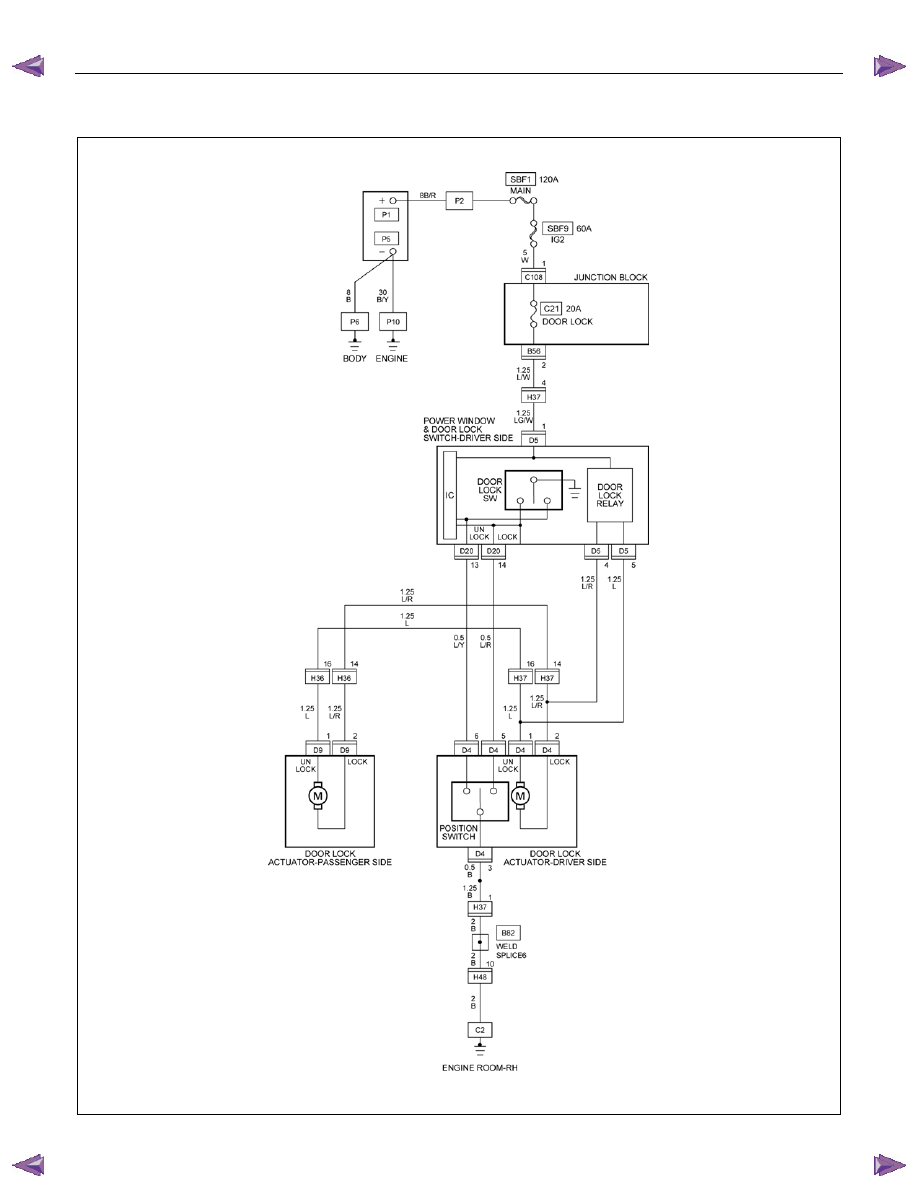

CIRCUIT DIAGRAM 4JH1 (LHD) STD TYPE









RTW78AXF013801
