8A-358  ELECTRICAL-BODY AND CHASSIS


With tachometer (HFV6)










RTW78AMF000601

Without tachometer (C24SE)







RTW78AMF000701



ELECTRICAL-BODY AND CHASSIS  8A-359

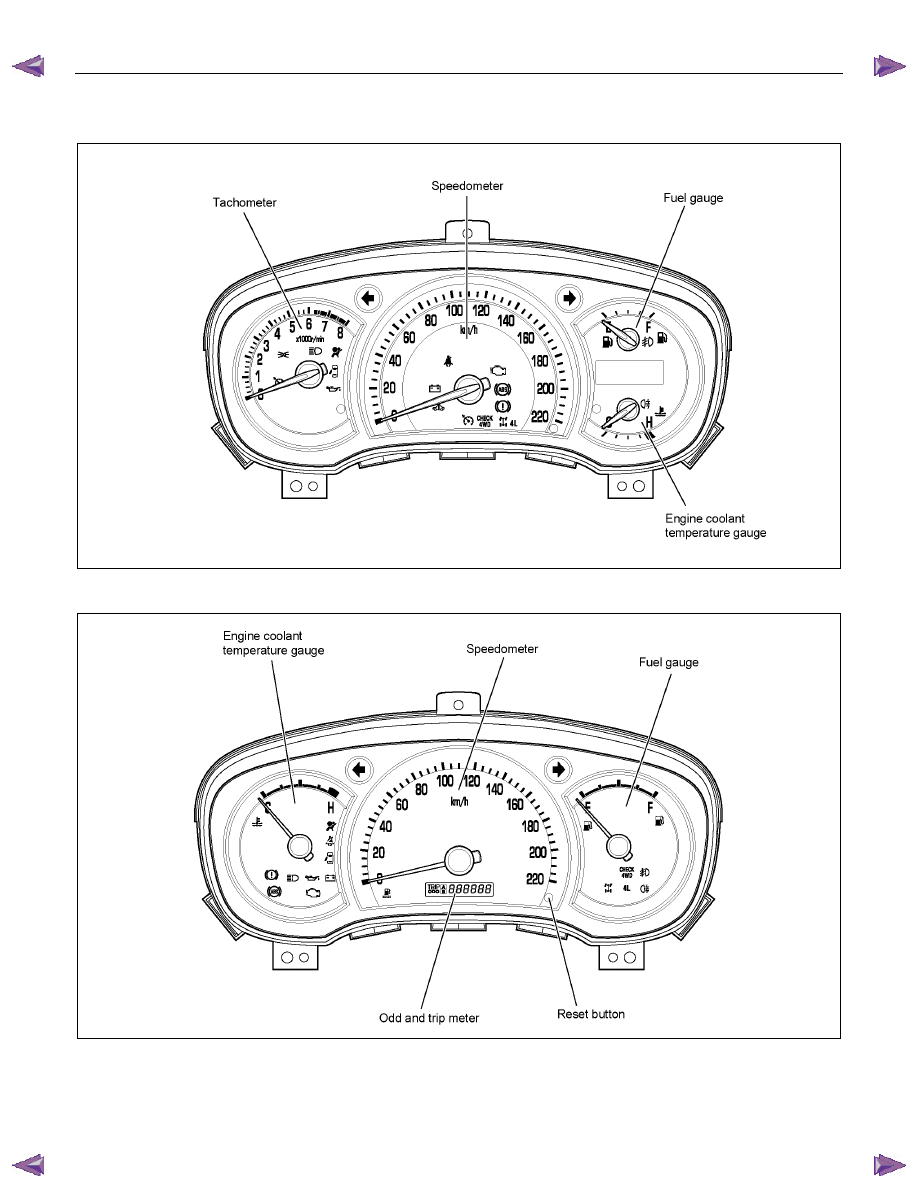

SPEEDOMETER AND TACHOMETER

Speedometer On-Vehicle Inspection

Check the speedometer accuracy with a speedometer tester.
Carefully follow the tester manufacturer’s instructions.


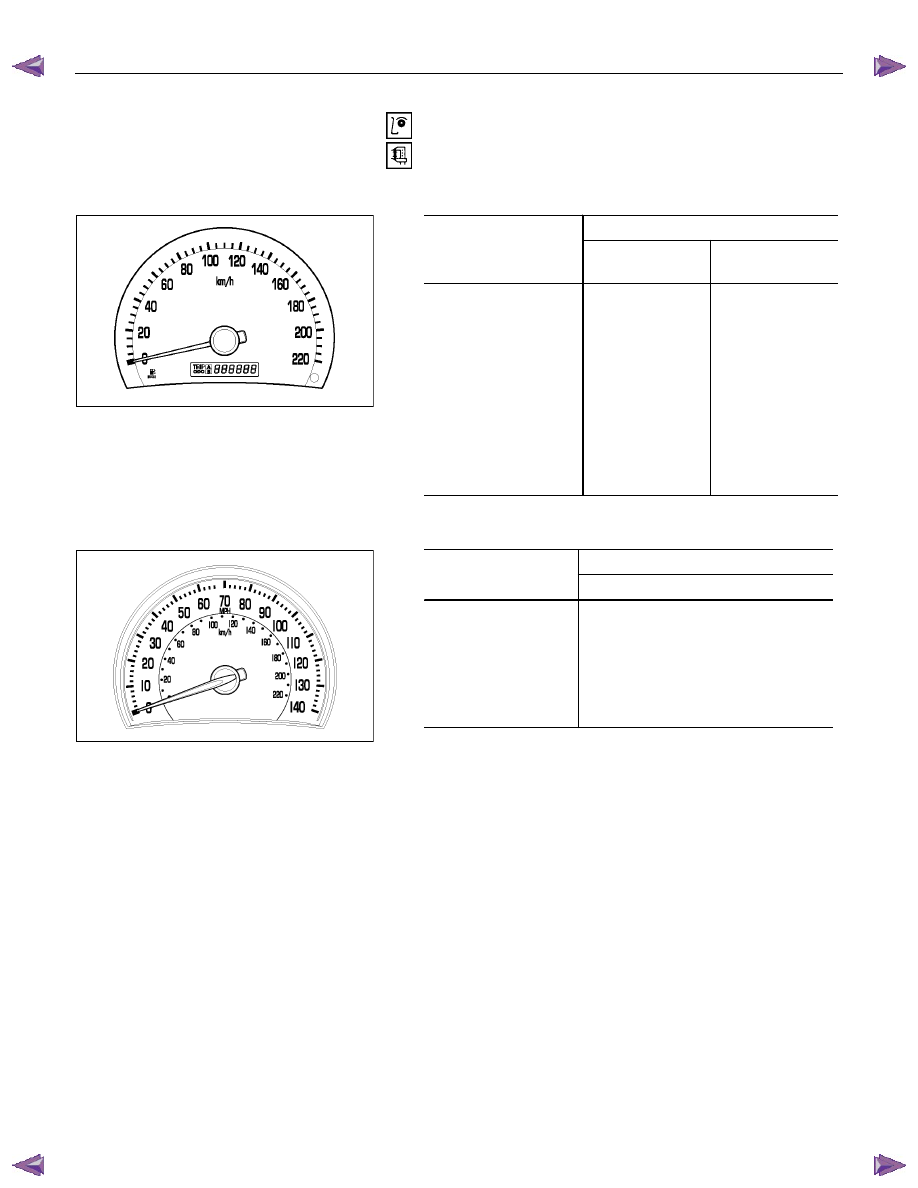

SPEEDOMETER (km/h)








RTW780SH000301




km/h meter


Permissible Range

Indication

EUROPE,

G.EXP

AUSTRALIA



20 20.2-24.5

20.2-24.3

40 40.6-44.9

41.7-46.0

60 60.9-65.2

62.6-66.9

80 81.5-85.8

83.4-87.7

100 102.0-106.3

104.4-108.7

120 122.5-126.8

125.1-129.4

140 143.1-147.4

146.1-150.4

160 163.7-168.0

166.7-171.0

180 184.2-188.5

187.3-191.6

200 204.6-208.9

208.4-212.7








SPEEDOMETER (mPH)






RTW78ASH001201




mPH meter


Permissible Range

Indication

G.EXP, EUROPE

20 20.5-23.2

40 40.9-43.6

60 62.2-64.9

80 83.2-85.9

100 104.2-106.9

120 125.2-127.9









8A-360  ELECTRICAL-BODY AND CHASSIS










Tachometer On-Vehicle Inspection

1.  Attach a tune-up tester to the engine.

2.  Start the engine.

3.  Compare the tachometer reading and the tester reading.

  If the tachometer indication is outside the permissible

range, the tachometer must be replaced.

4.  Gradually increase and decrease the engine speed.



Note the movement of the tachometer needle.



If the needle movement is sluggish, the tachometer must be

replaced.



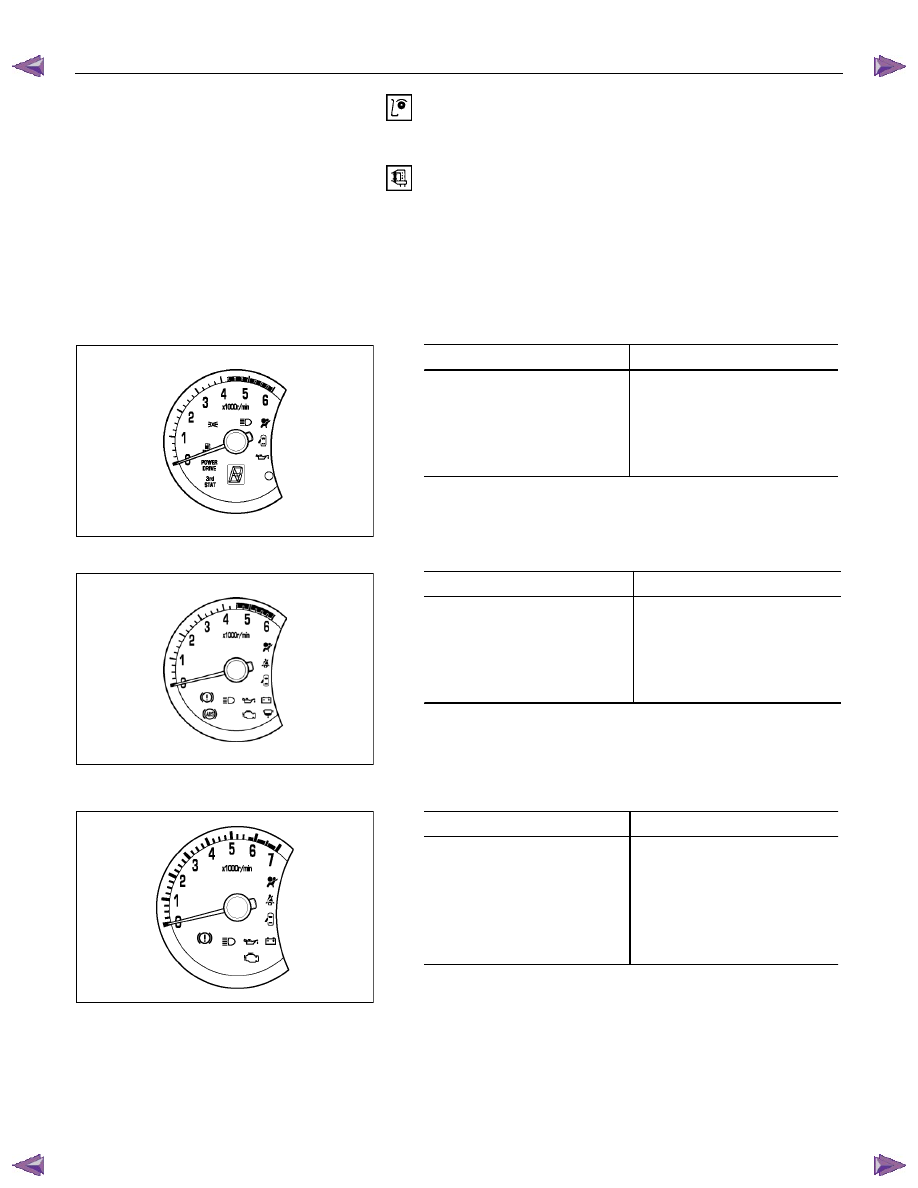

4JJ1-TC/4JA1T(L)/4JH1-TC






RTW780SH000401




 rpm


Indication Permissible

Range

750 700-870

2,000 1915-2085

3,000 2915-3085

4,000 3950-4120

5,000 4950-5120



4JK1-TC






RTW780SH000501






Tachometer rpm


Indication Permissible

Range

750 700-870

2,000 1915-2085

3,000 2915-3085

4,000 3950-4120

5,000 4950-5120



C24SE






RTW78ASH001301






 rpm


Indication Permissible

Range

1,000 950-1150

2,000 1900-2100

3,000 2900-3100

4,000 3900-4100

5,000 4900-5100

6,000 5950-6150



ELECTRICAL-BODY AND CHASSIS  8A-361

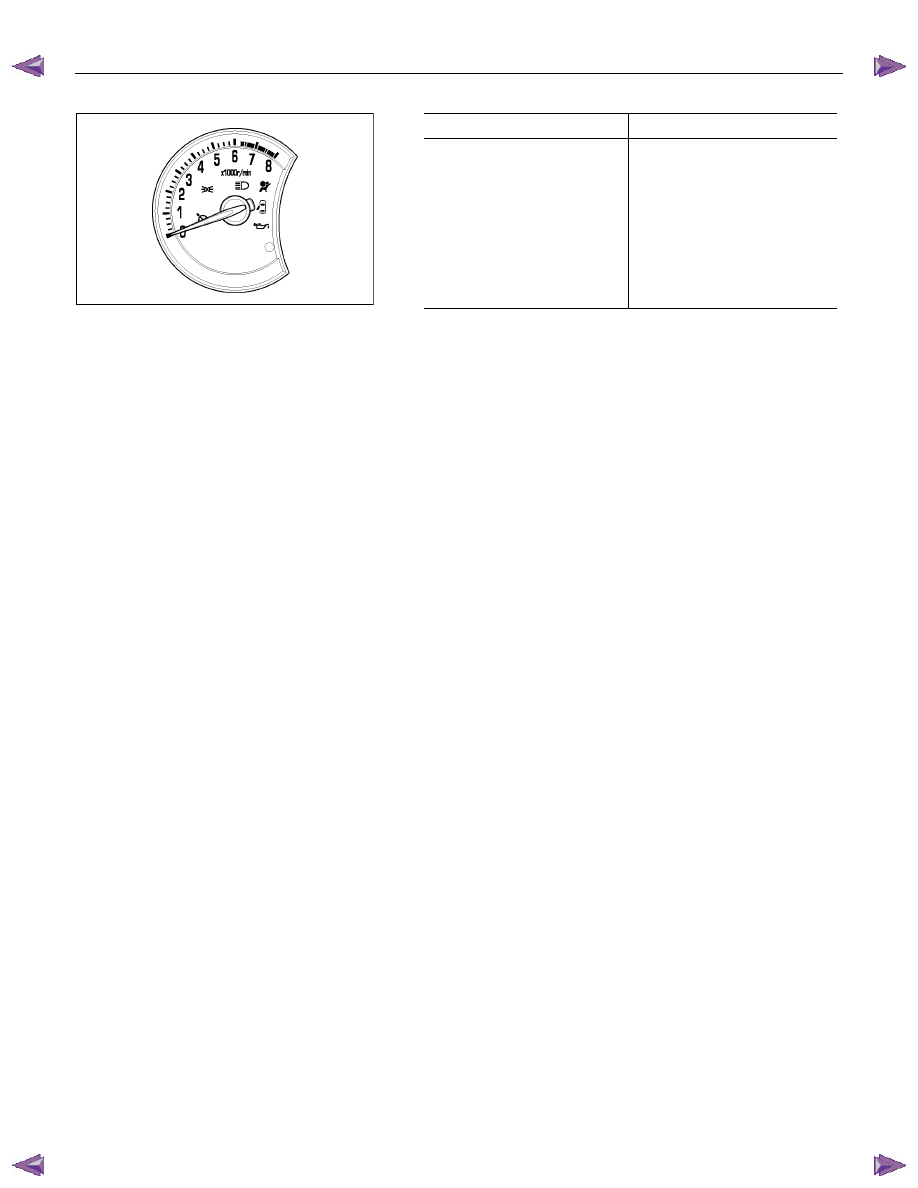

HFV6






RTW78ASH001401




 rpm


Indication Permissible

Range

750 690-910

1,000 890-1110

2,000 1890-2110

3,000 2890-3110

4,000 3890-4110

5,000 4890-5110

6,000 5940-6160

7,000 6940-7160
