Isuzu KB P190. Manual - part 1297





8A-250  ELECTRICAL-BODY AND CHASSIS

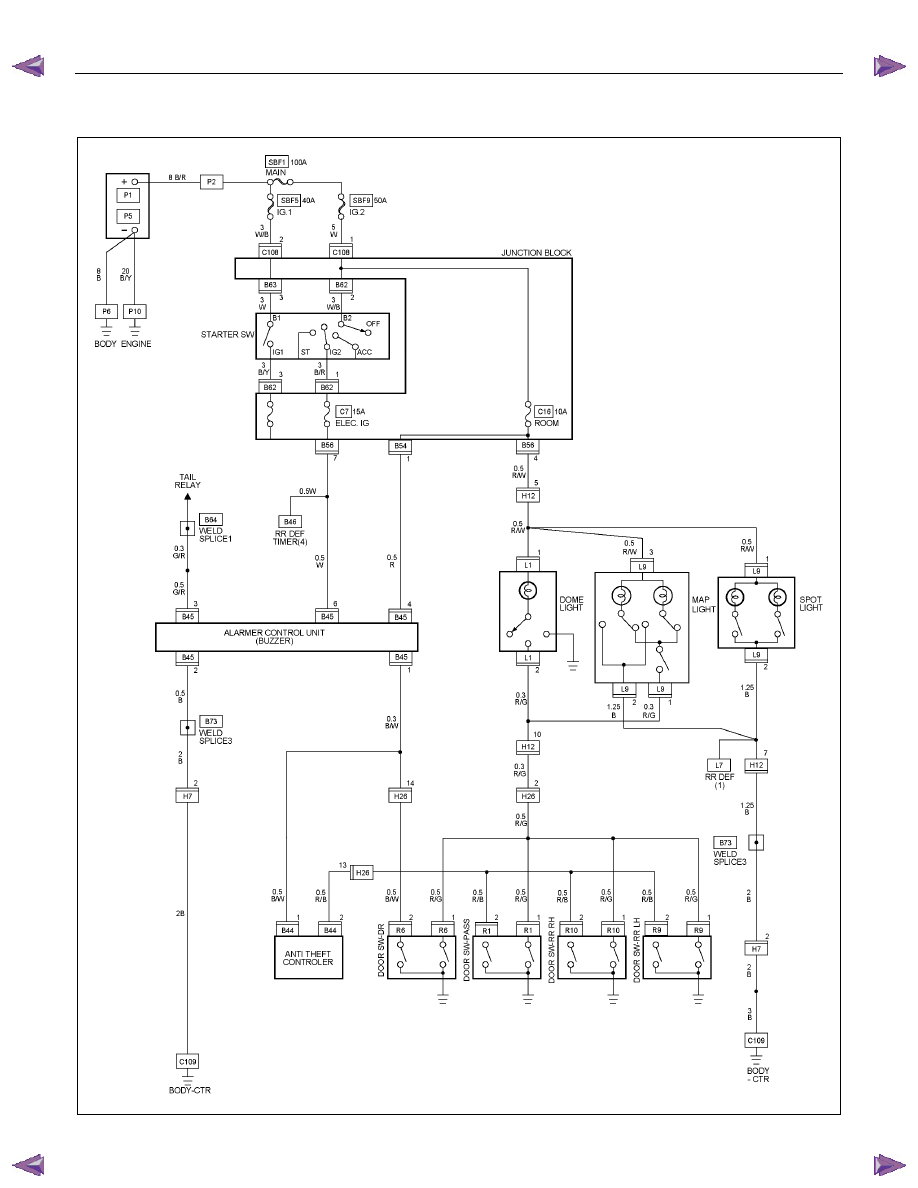

CIRCUIT DIAGRAM C24SE (LHD) WITHOUT ANTI THEFT







RTW780XF014901

ELECTRICAL-BODY AND CHASSIS  8A-251

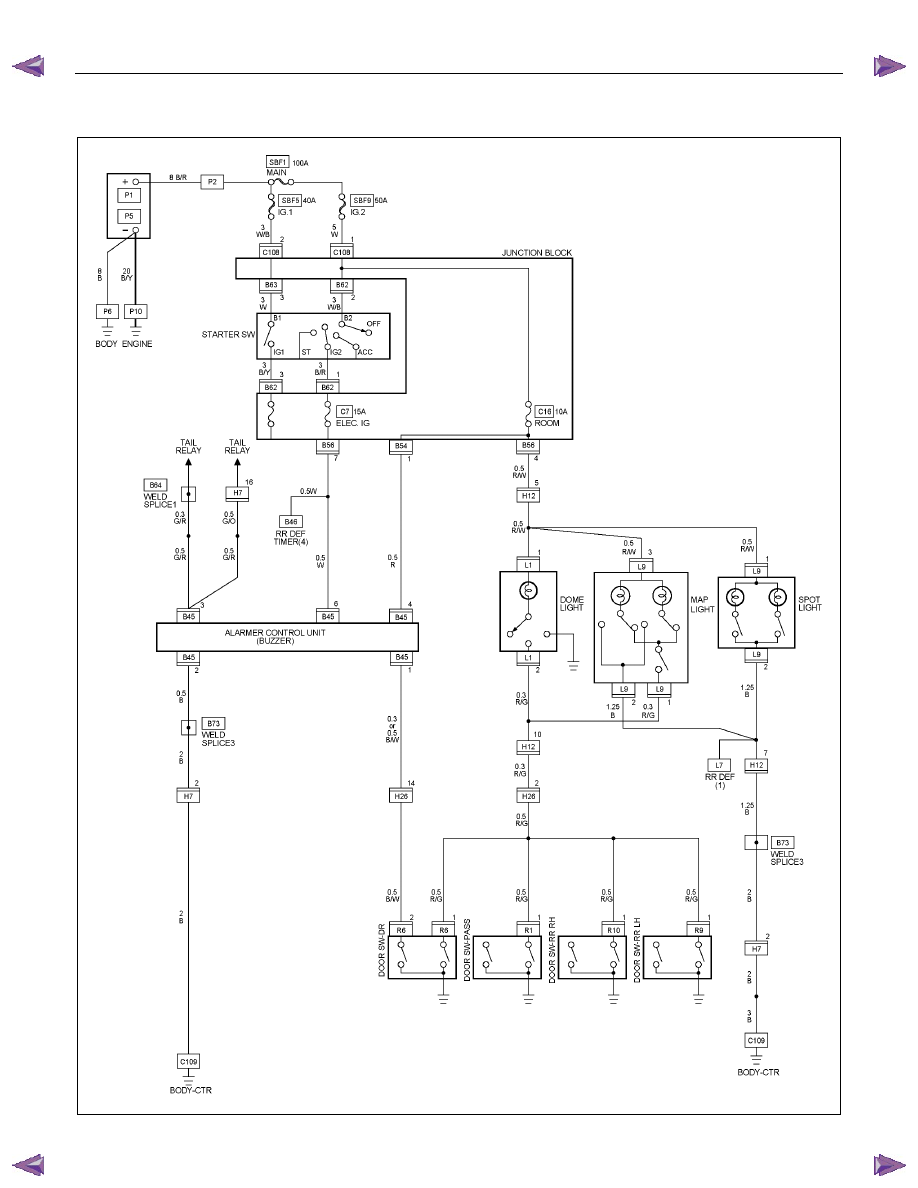

CIRCUIT DIAGRAM C24SE (LHD) WITH ANTI THEFT









RTW780XF012901

8A-252  ELECTRICAL-BODY AND CHASSIS

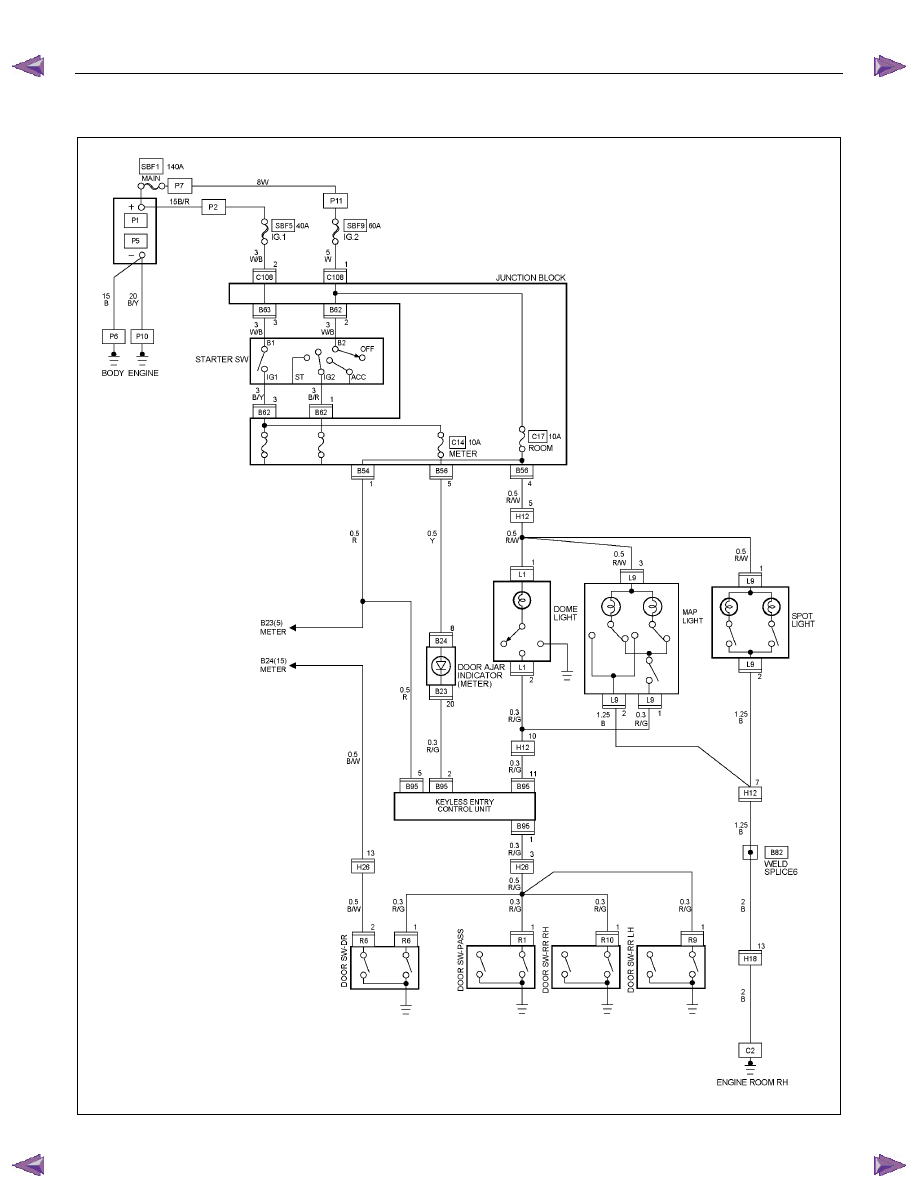

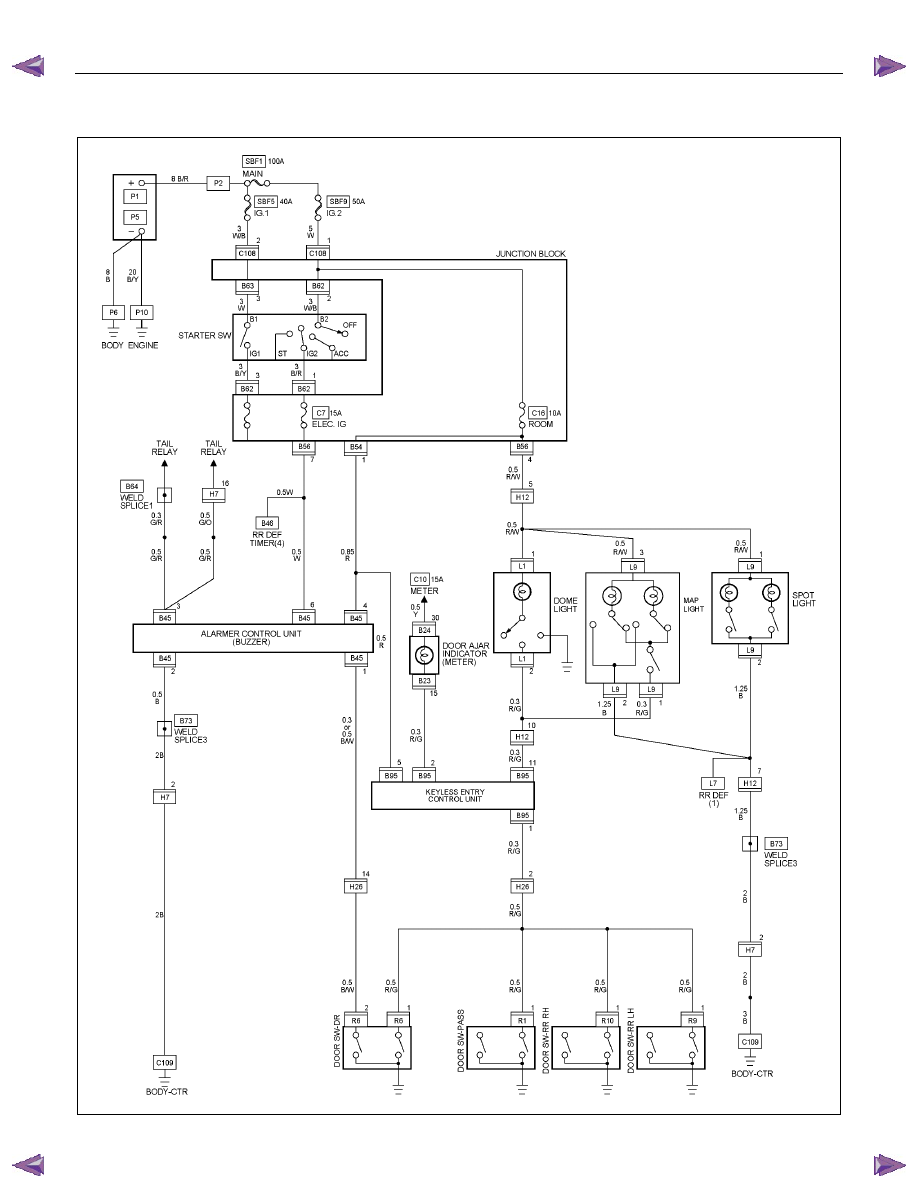

CIRCUIT DIAGRAM C24SE (LHD) WITH KEYLESS ENTRY









RTW780XF013001

ELECTRICAL-BODY AND CHASSIS  8A-253



CIRCUIT DIAGRAM HFV6 (RHD)









RTW78AXF003401
