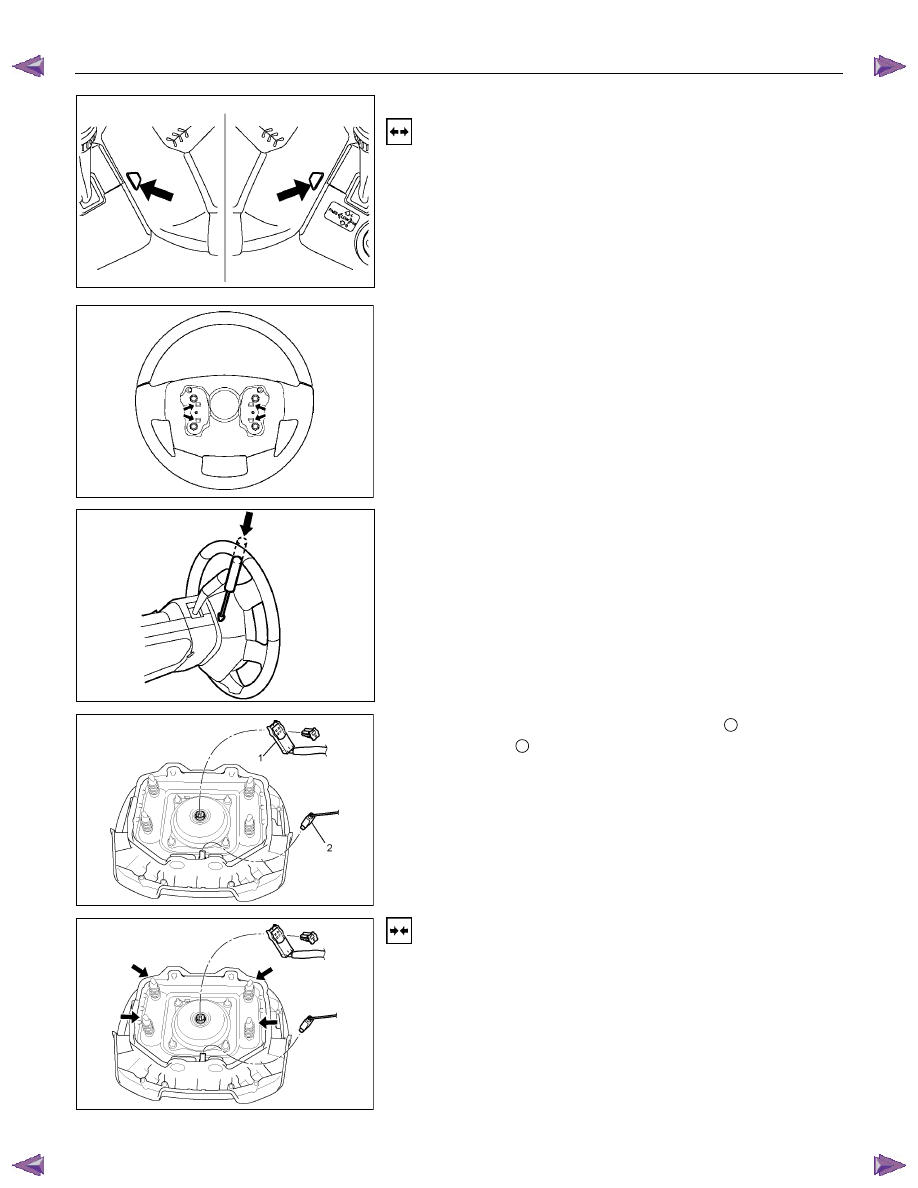

8A-242  ELECTRICAL-BODY AND CHASSIS





HORN SWITCH

Removal

1.  Disable the SRS (Refer to “Disabling the SRS” in Section

9A).

2.  Insertion hole for pin push bar at below the steering wheel

indicated arrow.









RTW78ASH001901



3.  Check the position of the pins in the holes before insert the

pin push bar. Push the pin in the direction of the arrow.





4.  Push the four pins using the

φ5∼6 bar for cancel the lock on

the four pins.







RTW78ASH002201



5. Disconnect the SRS air bag connector

1

 and horn lead

connector

2

 and remove the air bag assembly.

6.  Remove the horn switch.









RTW78ASH002401

Installation

1.  Connect the SRS bag connector and horn lead connector.

2.  Align each snap stud of the driver air bag to the hole in the

steering wheel.



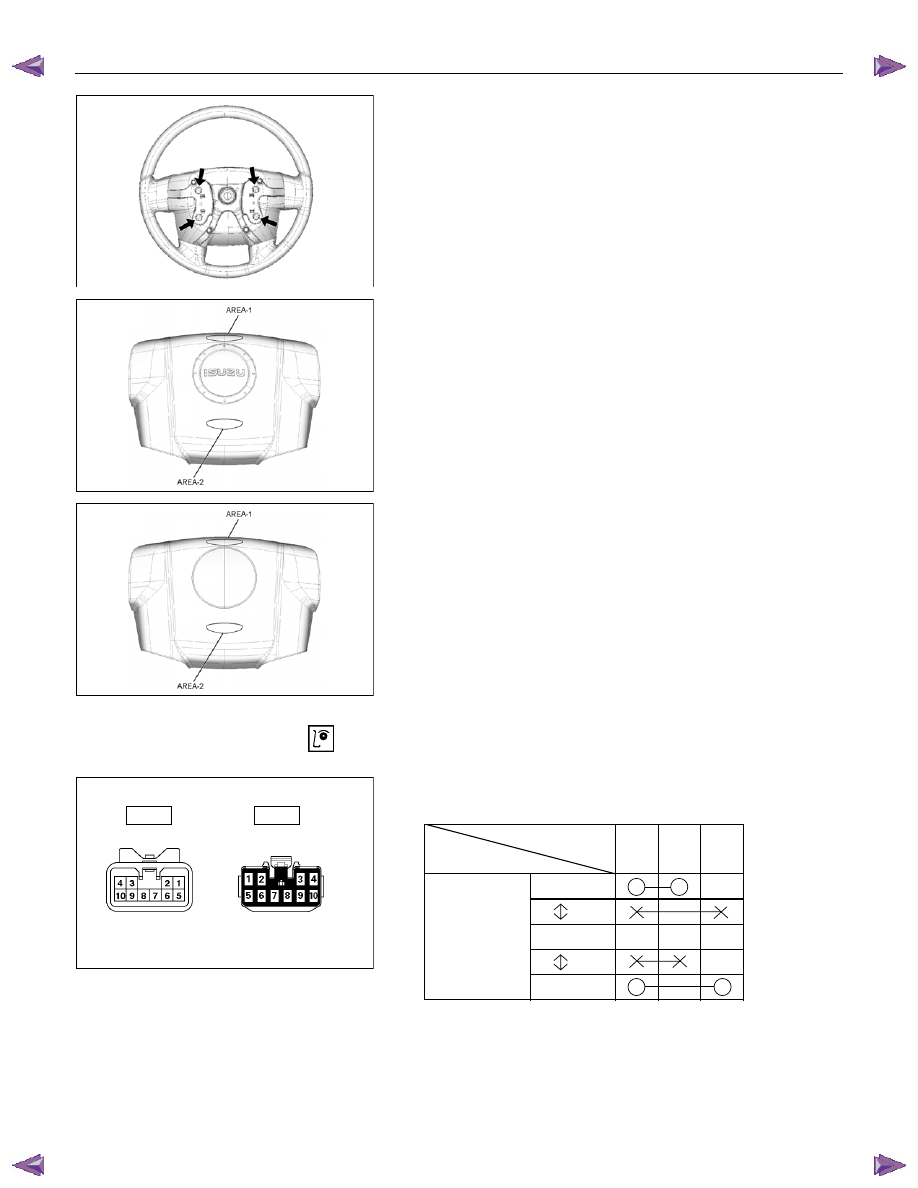

ELECTRICAL-BODY AND CHASSIS  8A-243







RTW78ASH002001







A Type

RTW78ASH002101



3.  Push the horn switch area1 and area-2. At that time check

the audible noise from each snap stud. (Should be no noise

present)

4.  Enable the SRS (Refer to “Enabling the SRS” in Section

9A).









B Type

RTW780SH003101







  INSPECTION AND REPAIR













Switch side

Harness side

B60

B60




TURN SIGNAL SWITCH

Lighting Switch Connections



Terminal No.

SW position

5 6 7

 Left

















 Neutral

















 Right







Turning

direction



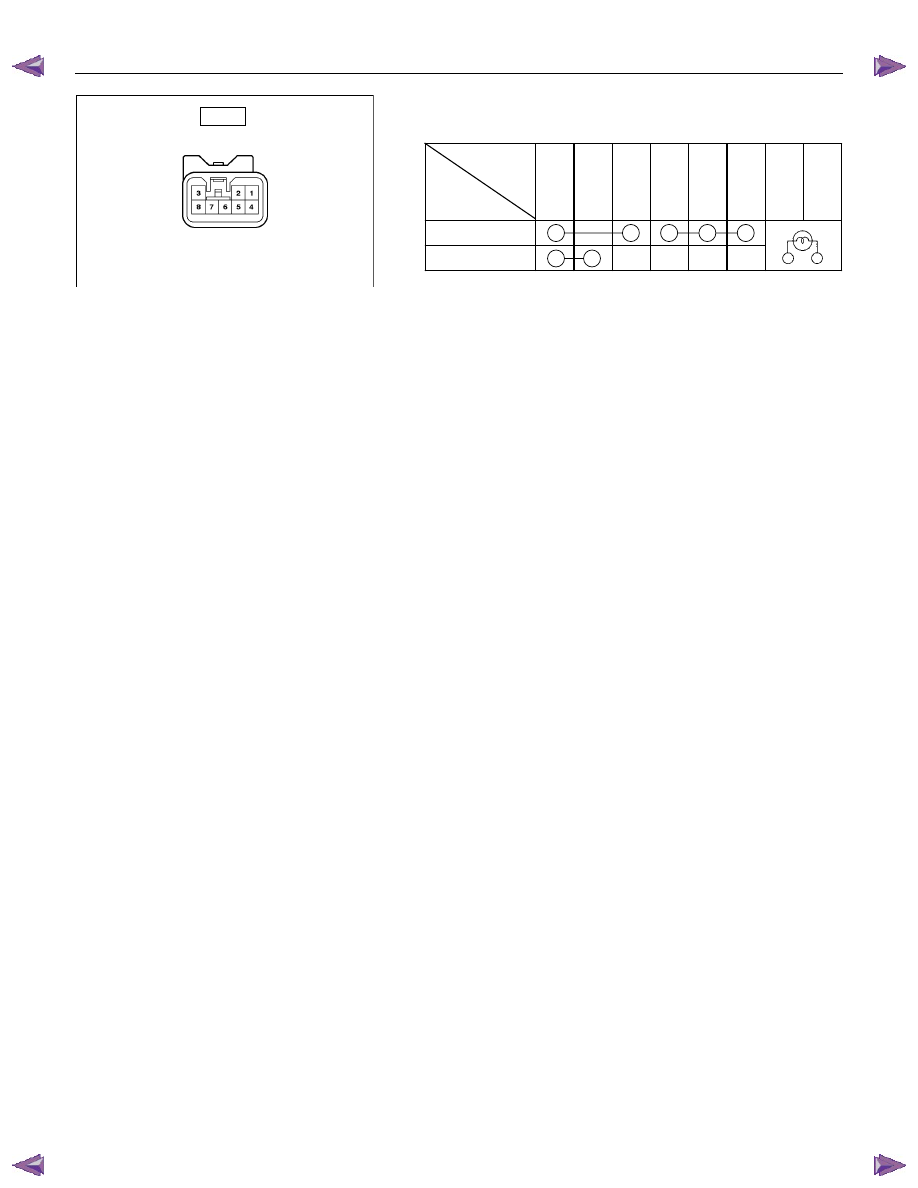

8A-244  ELECTRICAL-BODY AND CHASSIS









Switch side

B16




HAZARD WARNING FLASHER SWITCH

Hazard Warning Flasher Switch Connections

Terminal

No.

SW position



4



6



5



3



2



1



7



8

ON















OFF












ELECTRICAL-BODY AND CHASSIS  8A-245

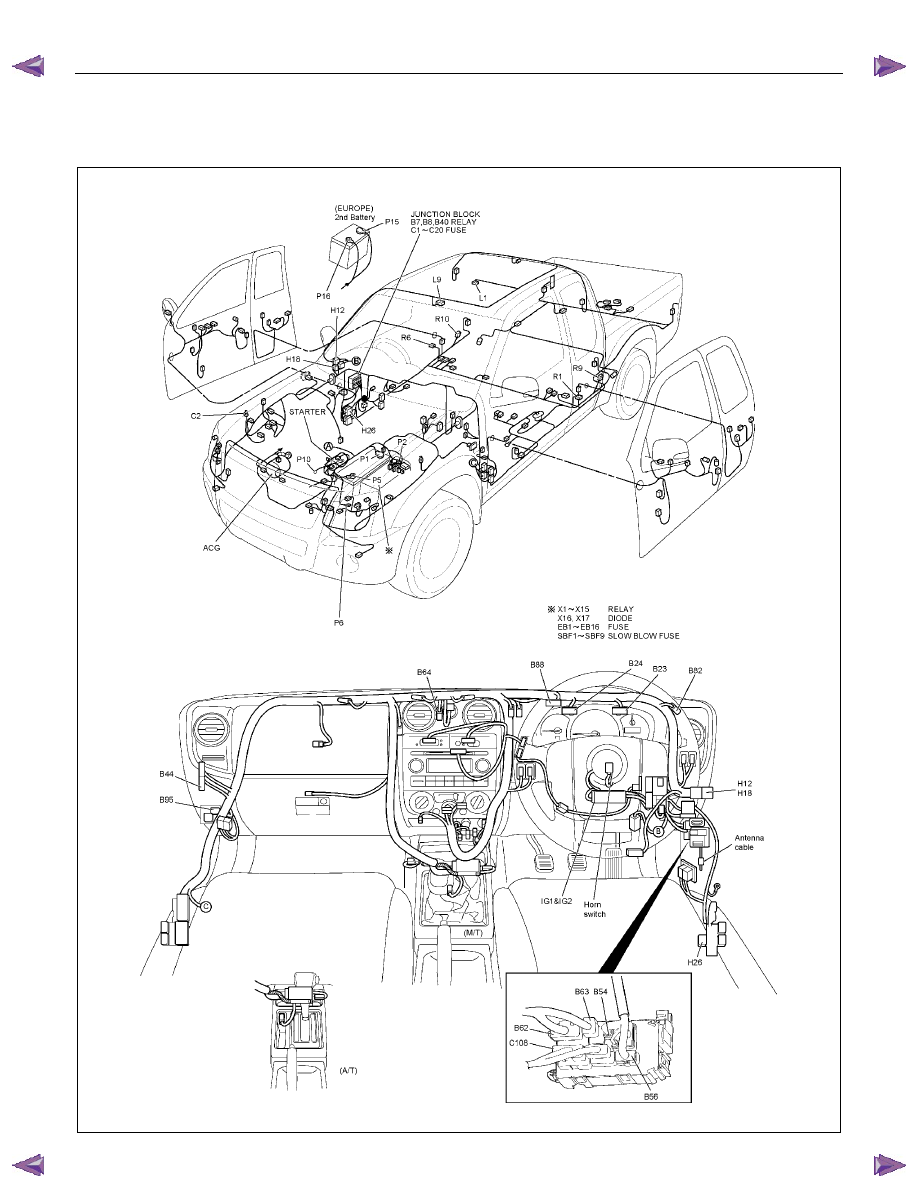

DOME LIGHT, SPOTLIGHT, MAP LIGHT AND WARNING BUZZER

PARTS LOCATION (RHD)
















RTW78AXF037901 & RTW78AXF044101
