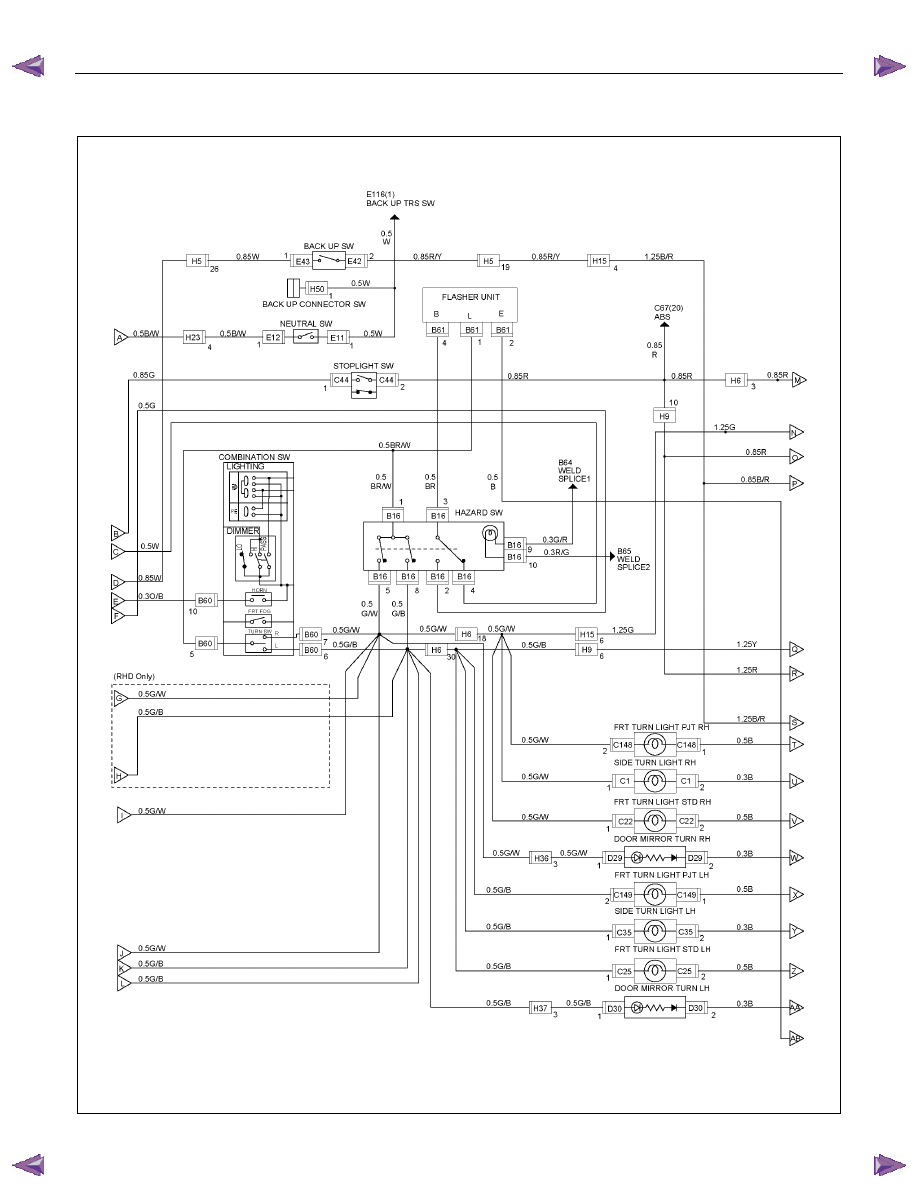

8A-226  ELECTRICAL-BODY AND CHASSIS



CIRCUIT DIAGRAM 4JA1T (L)

Sheet 2/3















RTW78AXF014801

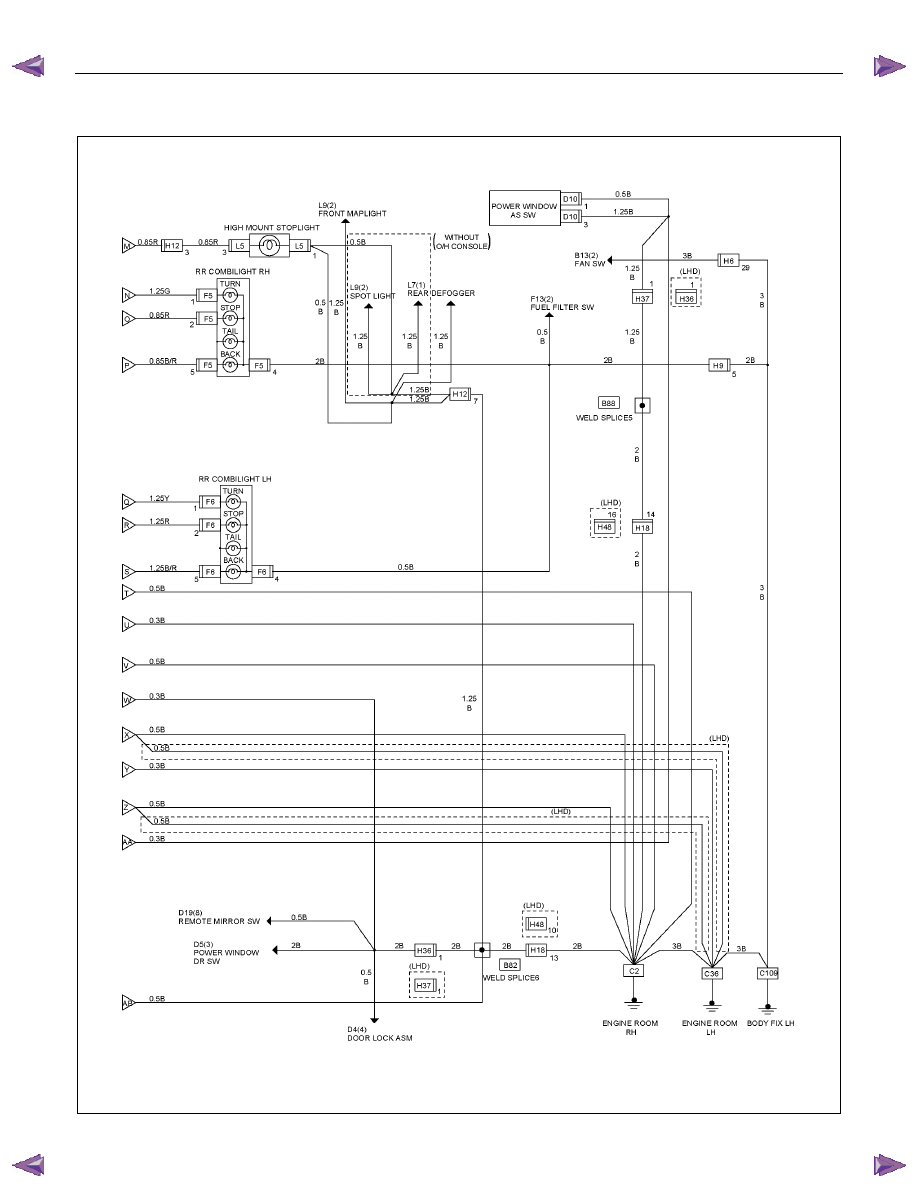

ELECTRICAL-BODY AND CHASSIS  8A-227



CIRCUIT DIAGRAM 4JA1T (L)

Sheet 3/3















RTW78AXF014901



8A-228  ELECTRICAL-BODY AND CHASSIS

TROUBLESHOOTING

STOPLIGHT AND HIGH MOUNTED STOPLIGHT

1.  One side of stoplight does not light


Checkpoint

Trouble

Cause



Countermeasure





Replace the bulb or repair

connector contact





Burned out bulb or poor

connector contact



NG





Repair open circuit or

connector contact





Repair open circuit or

connector contact





Open circuit or poor connector

contact





Continuity between
9

H9

 - 2

F6

 (LH) (or

2

F5

 (RH))





Open circuit or poor connector

contact



Continuity between



C109

 - 4

F6

 (LH) (or

4

F5

 (RH))

NG

NG

OK

OK



Stoplight bulb continuity







2.  Both sides of stoplight do not light





Adjust the switch installation

position





Stop light switch (or brake

switch) function





Incorrect the switch installation

or adjustment



NG



Repair open circuit or

connector contact



Voltage between 2

F6



ground or 2

F5

 - ground

with brake pedal depressed

(Should be battery voltage

present)

Open circuit or poor connector
contact between stoplight
switch (or brake switch) and
stoplight

NG

OK



Reinstall or replace fuse No.

SBF9 (50A or 60A)

or 1

C108

 - 4

C107



Fuse No. C15 (15A)





Fuse No. SBF-9 (50A, Fuse

and Relay box)

or 1

C108

 - 4

C107



Fuse No. C15 (15A)





Poor fuse contact or blown



NG

OK



ELECTRICAL-BODY AND CHASSIS  8A-229


3.  High mounted stoplight does not light


Checkpoint

Trouble

Cause



Countermeasure






Repair or replace the high

mounted stoplight





Continuity between 3

L5

 -

1

L5







High mounted stoplight

malfunction



NG

Repair an open circuit or

connector contact between

3

L5

 - 13

H18

 (RHD) or

10

H48

 (LHD)

Voltage between 1

L5

 -

ground with brake pedal

depressed

(Should be battery voltage

present)



Open circuit or poor connector

contact



NG

OK



Repair grounding point contact



C2







Grounding point

C2







Poor grounding point contact



NG

OK
