Isuzu KB P190. Manual - part 1289





8A-218  ELECTRICAL-BODY AND CHASSIS

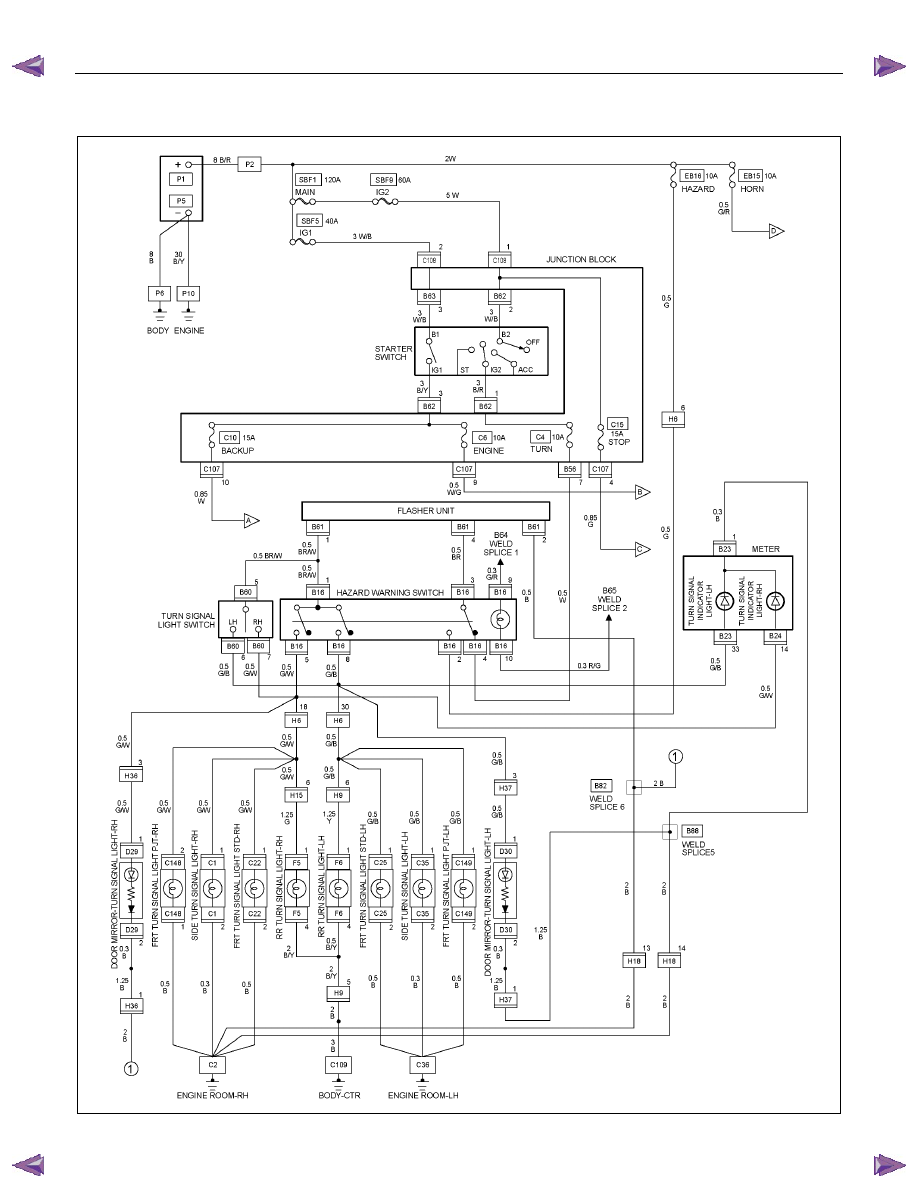

CIRCUIT DIAGRAM C24SE AUSTRALIA









RTW780XF012601



ELECTRICAL-BODY AND CHASSIS  8A-219

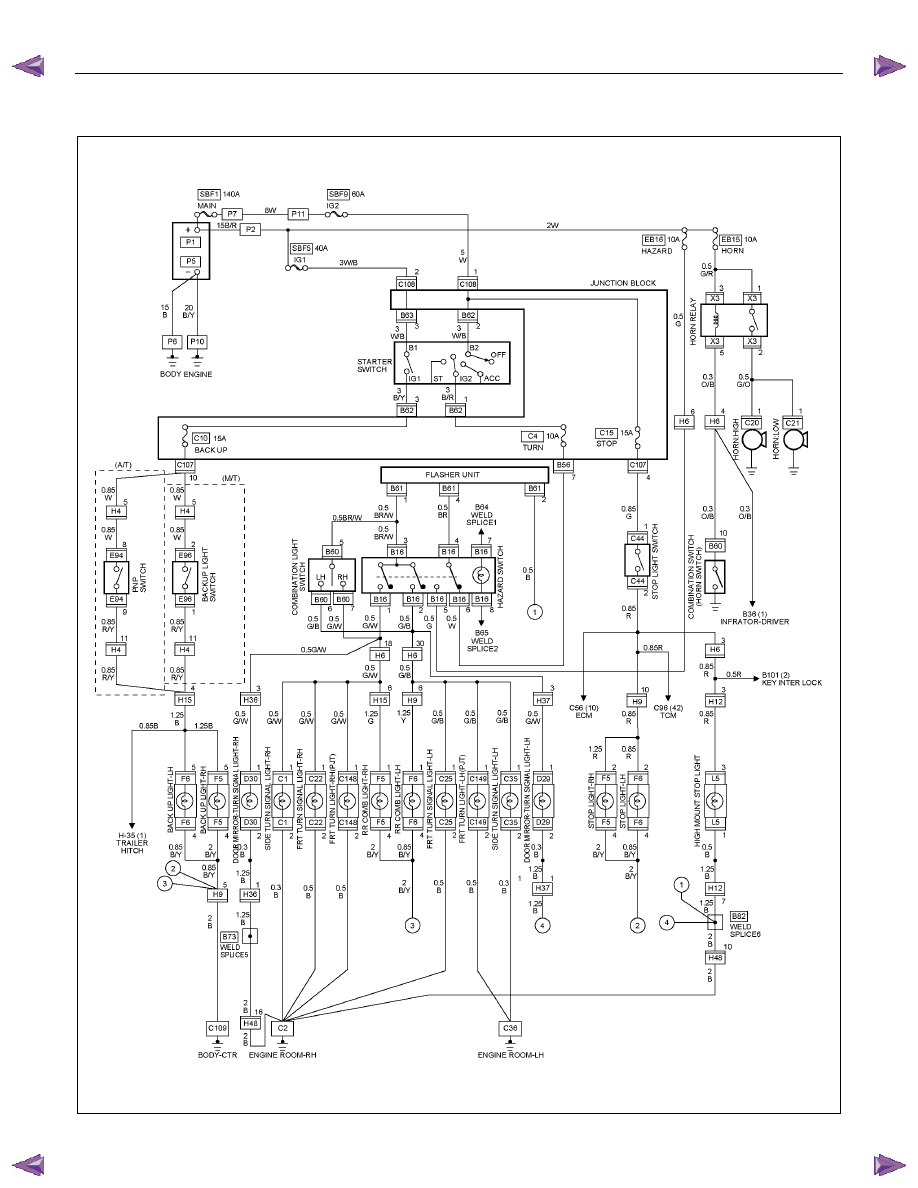

CIRCUIT DIAGRAM HFV6 (RHD)











RTW78AXF003301

8A-220  ELECTRICAL-BODY AND CHASSIS

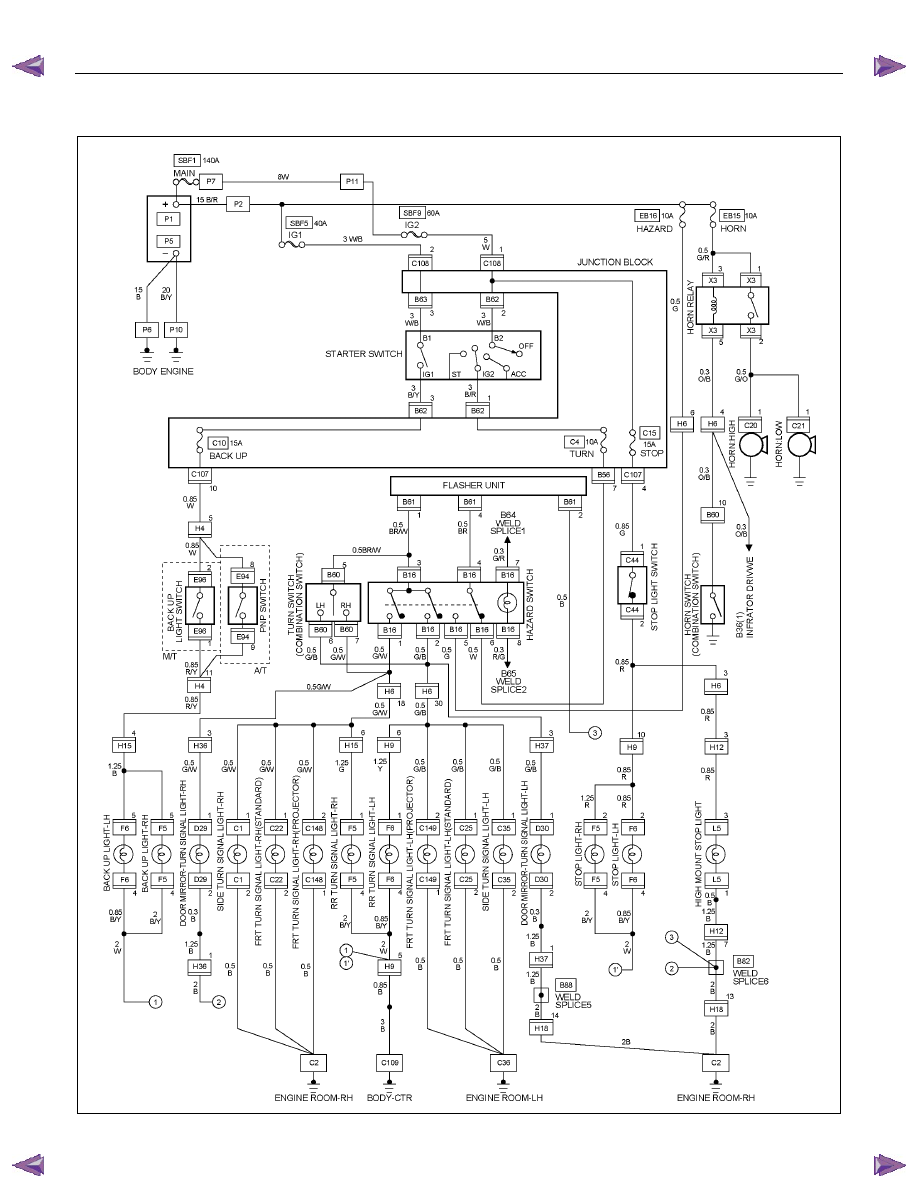

CIRCUIT DIAGRAM HFV6 (LHD)













RTW78AXF015701



ELECTRICAL-BODY AND CHASSIS  8A-221

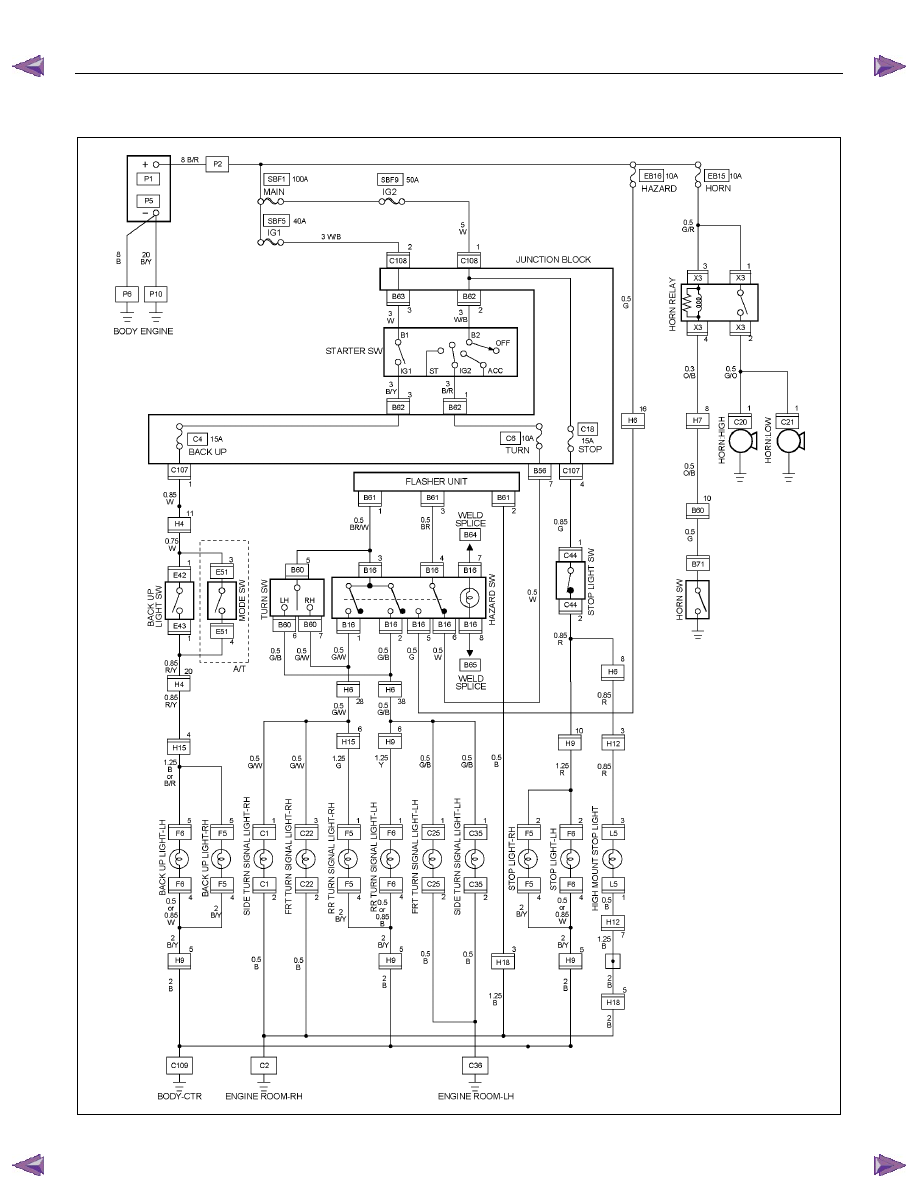

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC (RHD)

Sheet 1/2











RTW78AXF011101
