8A-46  ELECTRICAL-BODY AND CHASSIS

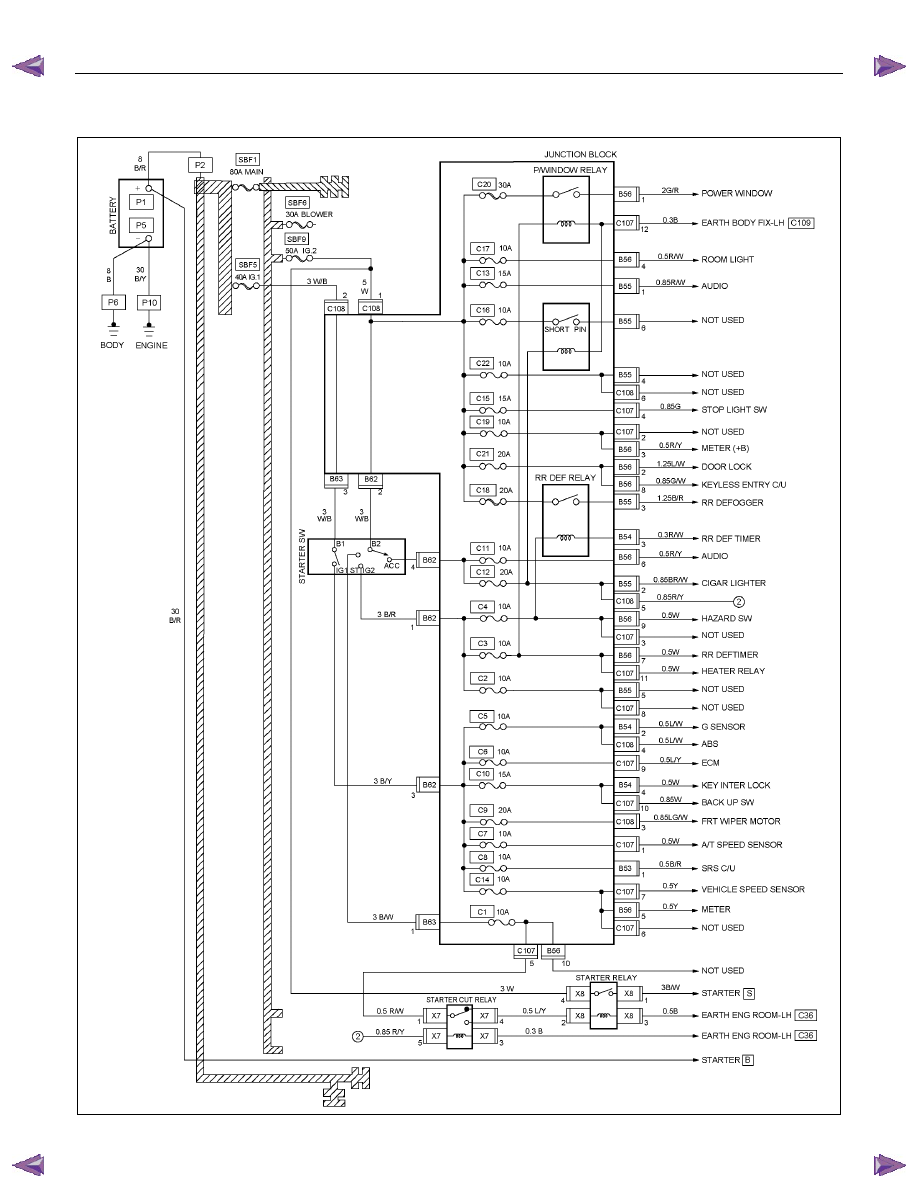

FUSE BLOCK CIRCUIT 4JH1-TC (LHD)

Sheet 2/2









RTW78AXF005301

ELECTRICAL-BODY AND CHASSIS  8A-47

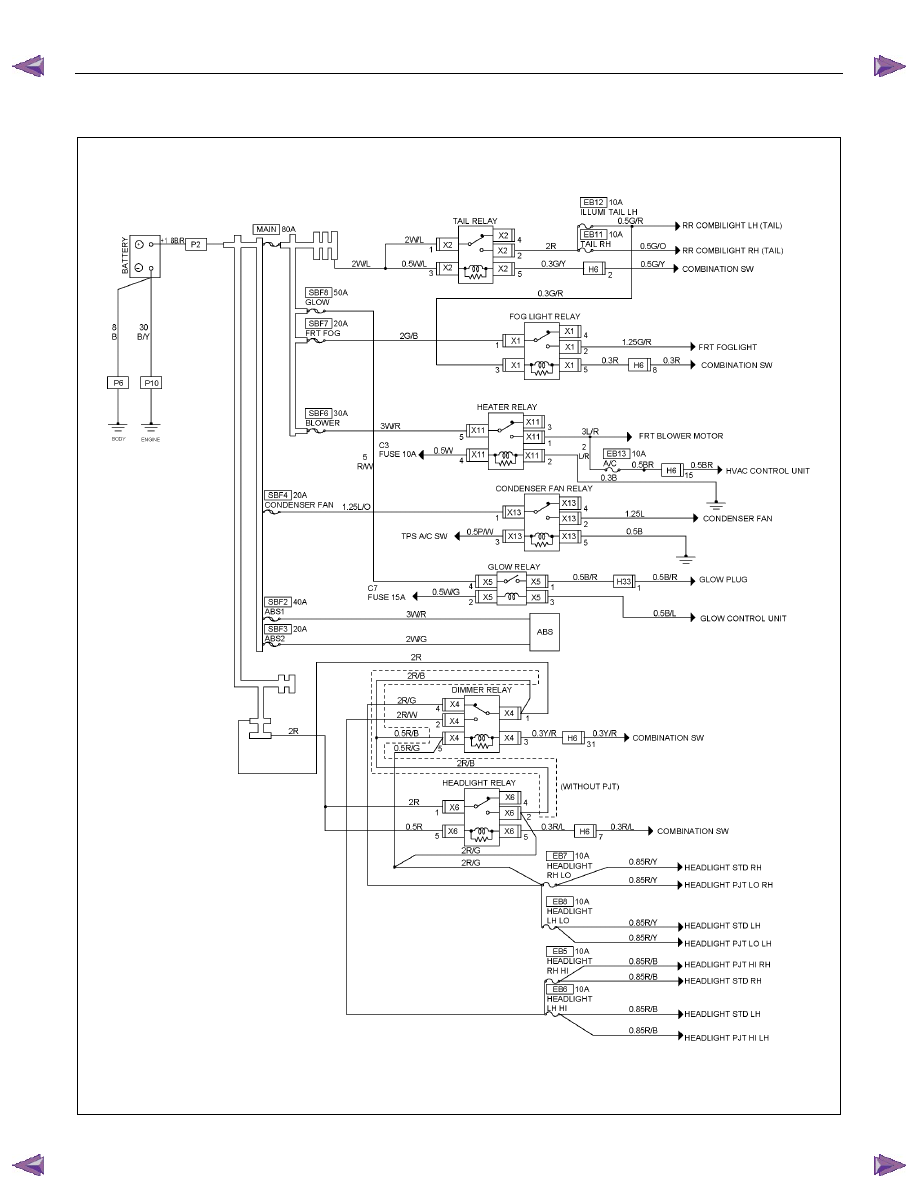

FUSE BLOCK CIRCUIT 4JA1T (L)

Sheet 1/2

















RTW78AXF020801

8A-48  ELECTRICAL-BODY AND CHASSIS

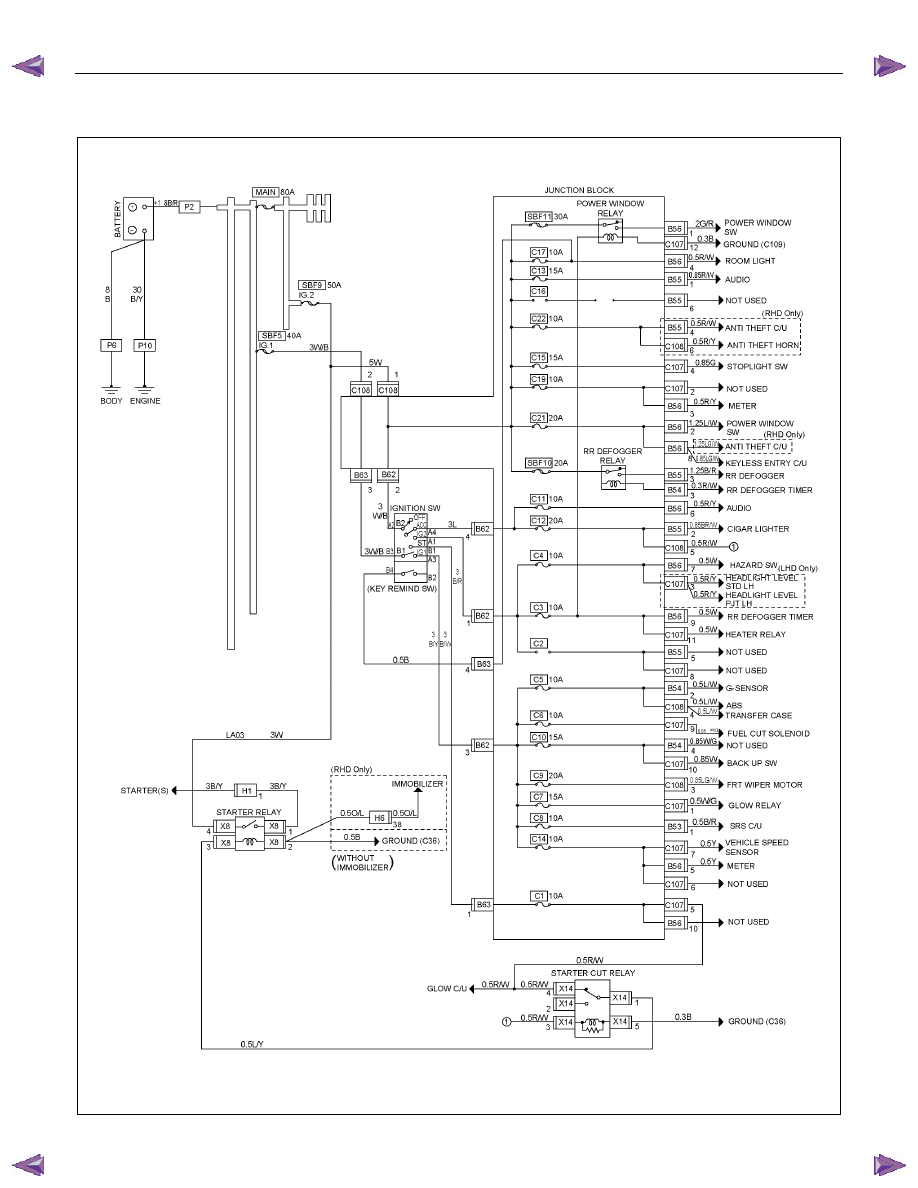

FUSE BLOCK CIRCUIT 4JA1T (L)

Sheet 2/2















RTW78AXF020901

ELECTRICAL-BODY AND CHASSIS  8A-49

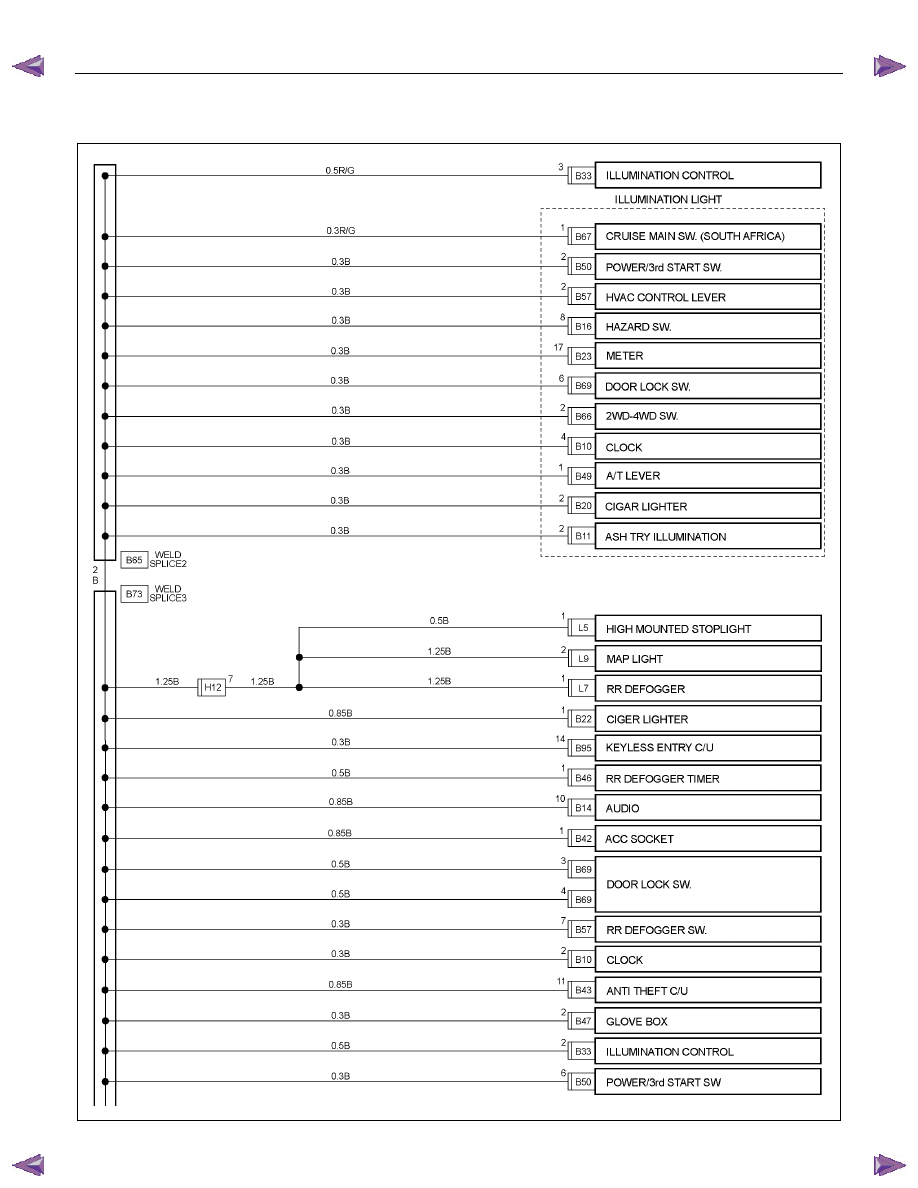

Grounding Point

GROUND POINT C24SE (RHD) G.EXP

Sheet 1/4











RTW78AXF049501
