8A-26  ELECTRICAL-BODY AND CHASSIS

RELAY AND FUSE

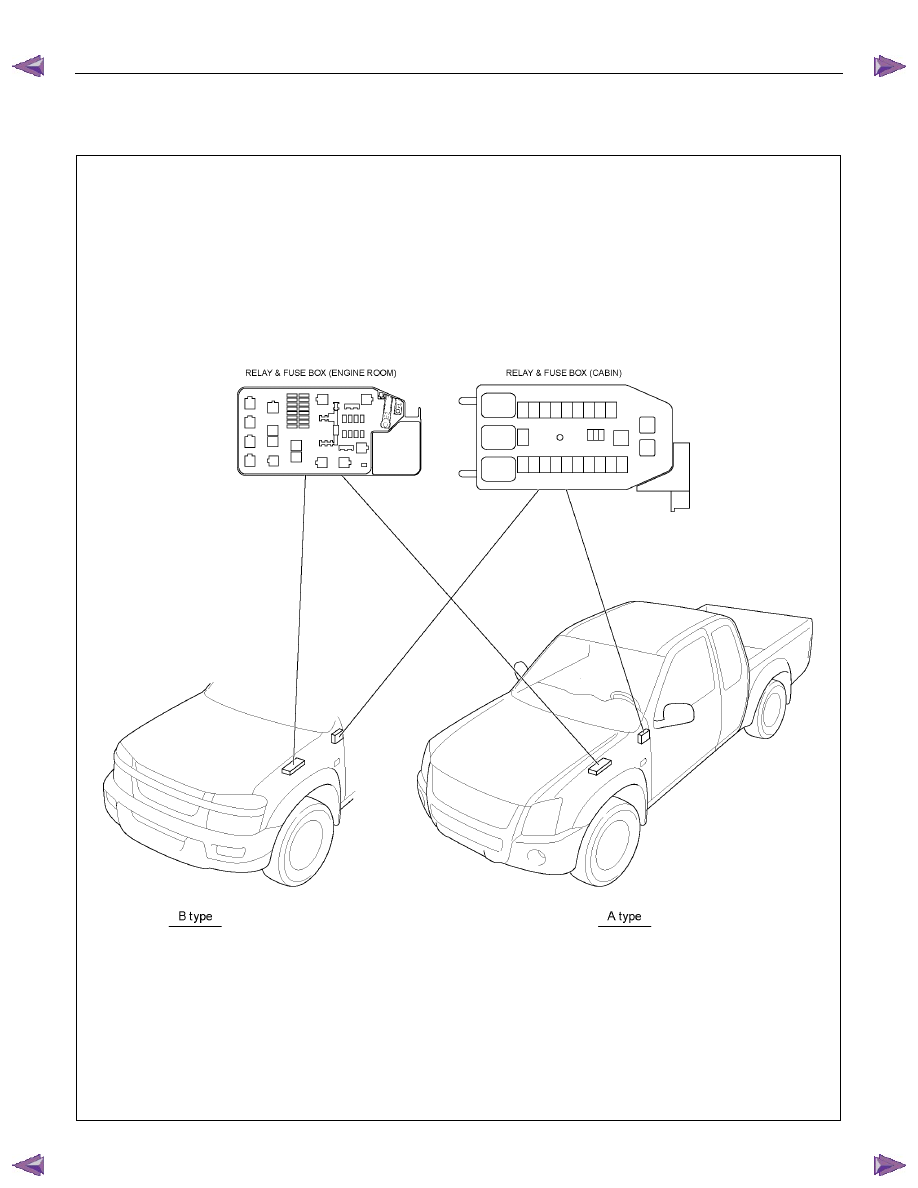

RELAY AND FUSE BOX LOCATION (RHD)




















RTW780MF002301

ELECTRICAL-BODY AND CHASSIS  8A-27

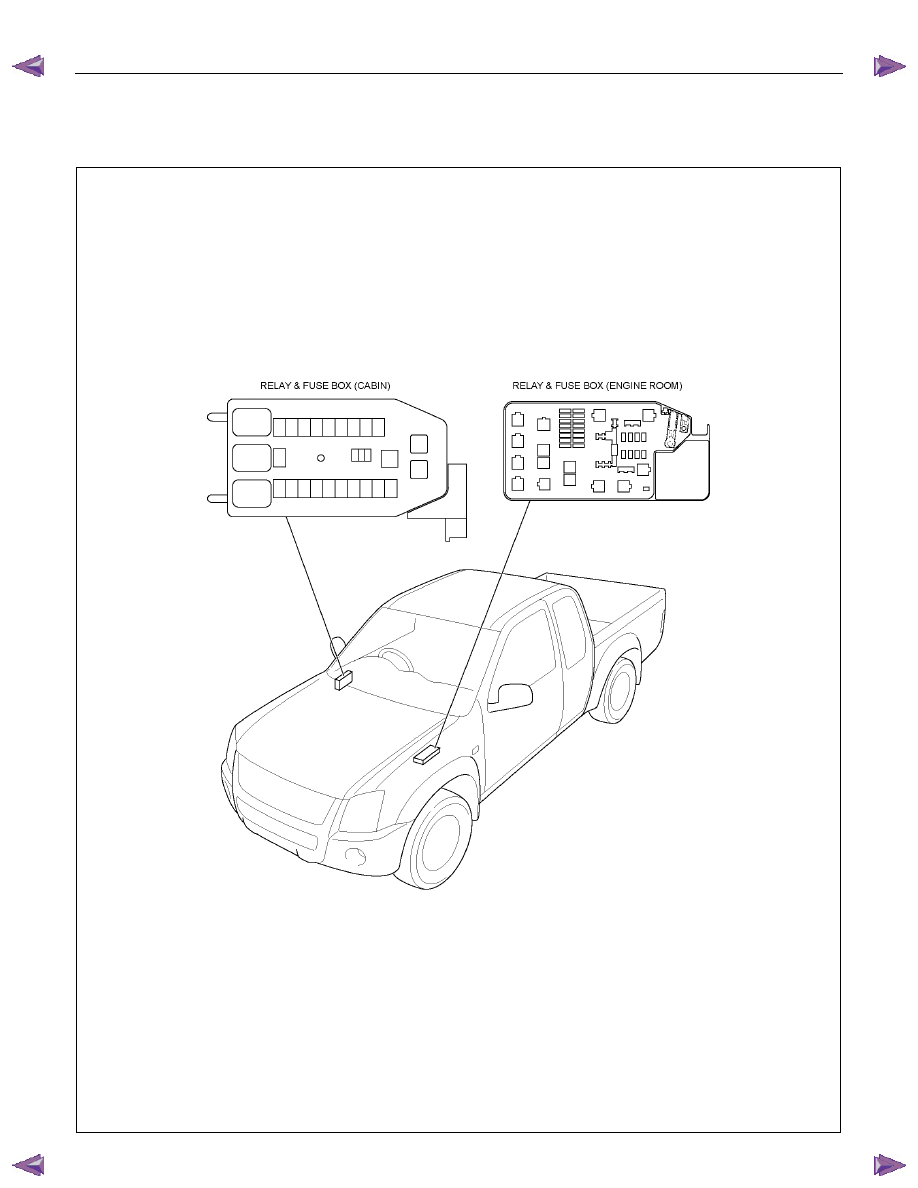

RELAY AND FUSE BOX LOCATION (LHD)























RTW78ALF000201



8A-28  ELECTRICAL-BODY AND CHASSIS



RELAY LOCATION



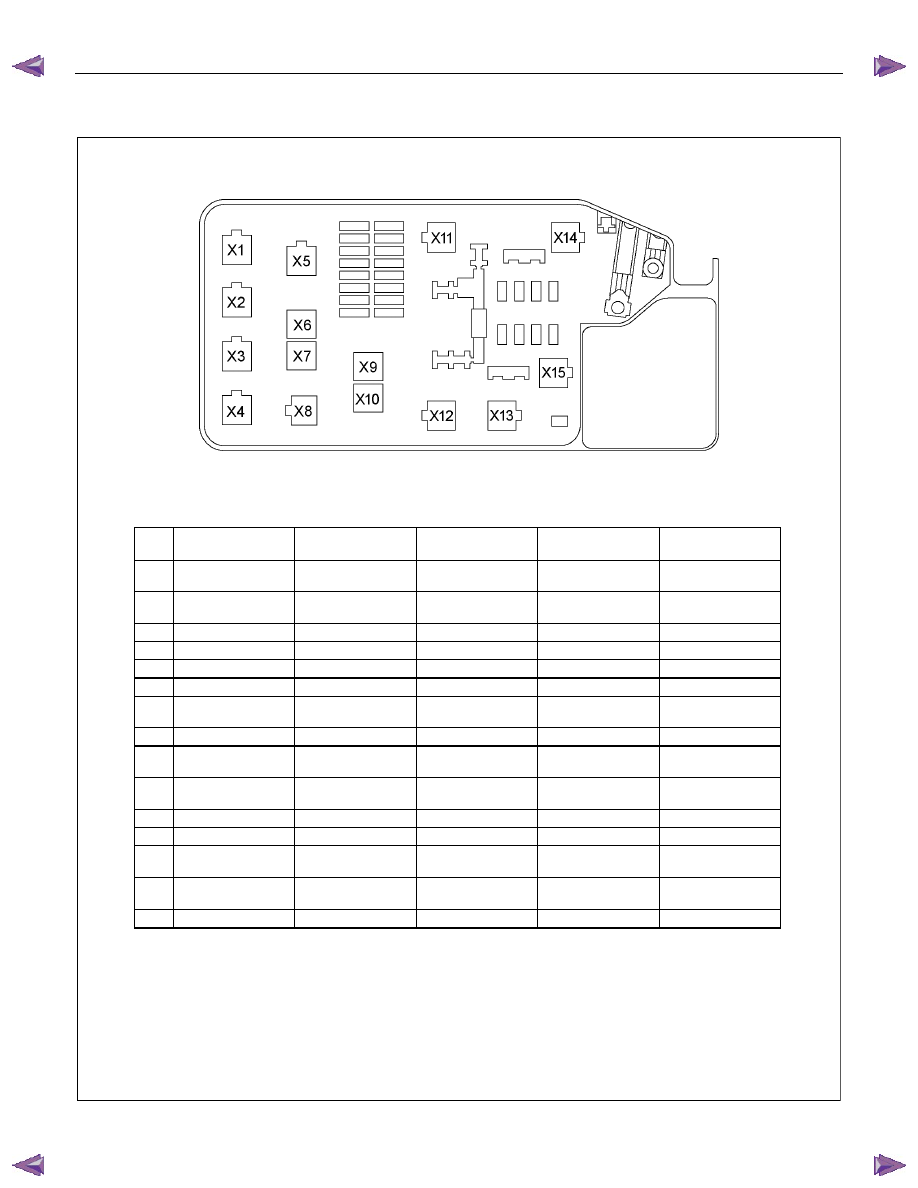

RELAY & FUSE BOX (ENGINE ROOM)

RHD











NO.

RELEY (C24SE)

RELAY (HFV6)

RELAY (4JA1T(L))

RELAY

 (4JJ1-TC/4JK1-TC)

X1  RELAY; TAIL LIGHT

RELAY; FOG LIGHT

←

←

X2  RELAY; FUEL PUMP

RELAY; TAIL LIGHT

←

←

X3 RELAY;

HORN

←

←

←

X4 RELAY;

DIMMER

←

←

←

X5





RELAY; GLOW

←

X6  RELAY; STARTER

RELAY; H/LIGHT

←

←

X7 RELAY;

H/LIGHT

(Except AUSTRALIA)
RELAY; COND FAN
(AUSTRALIA)

RELAY; H/ LIGHT

RELAY; CSD

RELAY; STARTER CUT

X8





RELAY; STARTER

←

X9  RELAY; FRT FOG

LAMP





RELAY; COND FAN

X10  RELAY; COND FAN





RELAY;
TRANSMISSION

X11 RELAY;

HEATER

←

←

←

X12  RELAY; STARTER CUT

(AUSTRALIA)

RELAY; ECM MAIN



RELAY; ECM MAIN

X13  RELAY; STARTER CUT

(Except AUSTRALIA)
RELAY; H/LIGHT
(AUSTRALIA)

RELAY; F/PUMP

RELAY; COND FAN

RELAY; F/PUMP

X14  RELAY; A/C COMP

←

RELAY; STARTER CUT RELAY; A/C COMP

X15  RELAY; THERMO

RELAY; STARTER

RELAY; THERMO

←











ELECTRICAL-BODY AND CHASSIS  8A-29



RELAY LOCATION



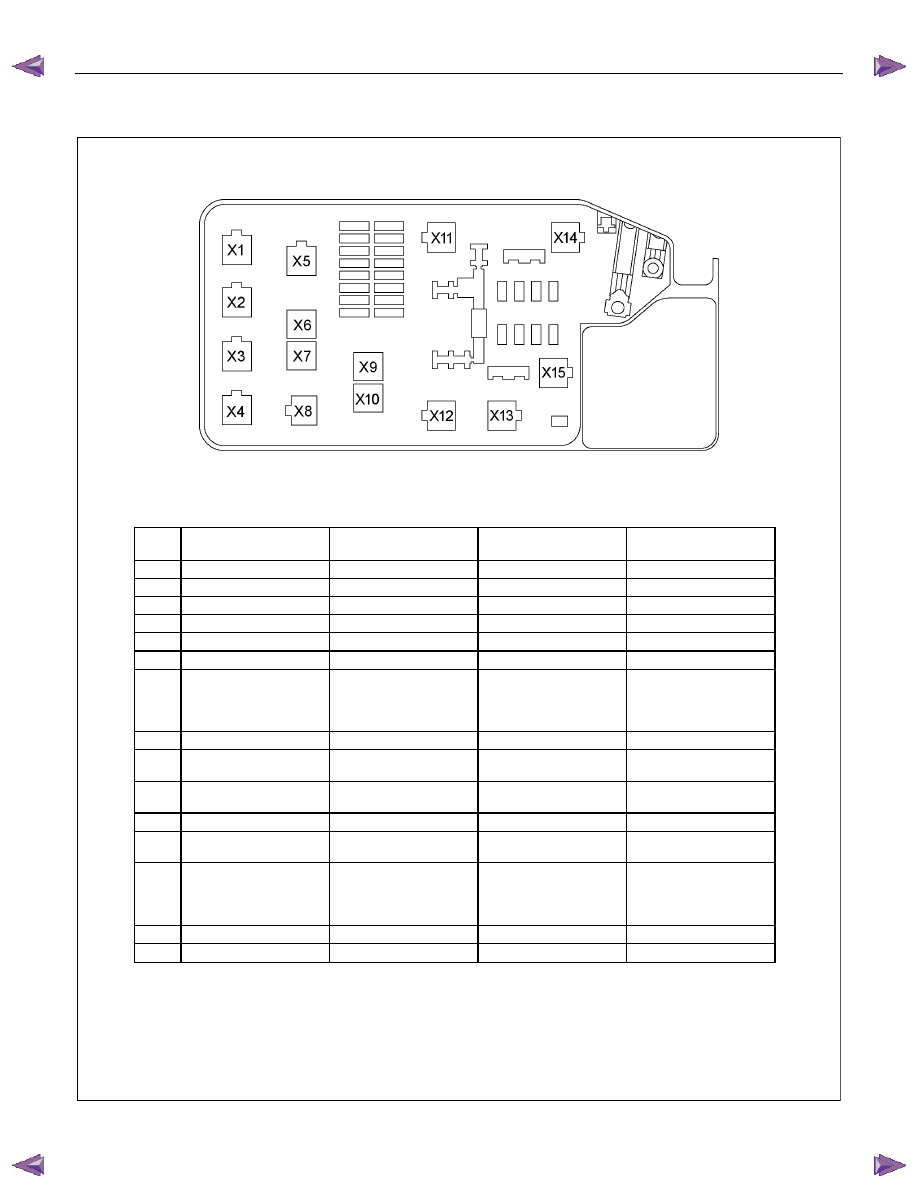

RELAY & FUSE BOX (ENGINE ROOM)

LHD











NO.

RELEY (C24SE)

RELAY (HFV6)

RELAY (4JH1-TC) RELAY (4JA1T(L))

RELAY

(4JJ1-TC/4JK1-TC)

X1 RELAY;

TAIL

LIGHT

RELAY; FOG
LIGHT

←

←

←

X2 RELAY;

FUEL

LIGHT

RELAY; TAIL
LIGHT

←

←

←

X3 RELAY;

HORN

←

←

←

←

X4 RELAY;

DIMMER

←

←

←

←

X5





RELAY; GLOW

←

←

X6  RELAY; STARTER  RELAY; H/LIGHT

←

←

←

X7 RELAY;

H/LIGHT



RELAY; STARTER
CUT

RELAY; CSD

RELAY; STARTER
CUT

X8





RELAY; STARTER

←

←

X9  RELAY; FRT FOG

LIGHT



RELAY; COND
FAN



←

X10 RELAY; COND

FAN







RELAY;
TRANSMISSION

X11 RELAY; HEATER

←

←

←

←

X12



RELAY; ECM MAIN RELAY; ECM MAIN



←

X13 RELAY; STARTER

CUT

RELAY; F/PUMP



RELAY; COND
FAN

RELAY; F/PUMP

X14  RELAY; A/C COMP

←

←

RELAY; STARTER
CUT

RELAY; A/C COMP

X15  RELAY; THERMO  RELAY; STARTER RELAY; THERMO RELAY; THERMO

←
