ON-VEHICLE SERVICE (AW30–40LE)  7A3-27

4.  Install the spring plate.

a.  Insert the detent pin into the base plate detent

groove until it touches the front wall (lever

assembly in N position).

RTW37ASH001001

b. Stack the short spring plate and tighten the

screws to the specified torque.





Screw torque

2 N

⋅m (0.2kgf⋅m/17 lb⋅in)

c.  Check that the detent pin moves smoothly in the

detent groove (shift knob temporarily installed).

5.  Temporarily install the sleeve.

6.  Move the lever to the “P” position.

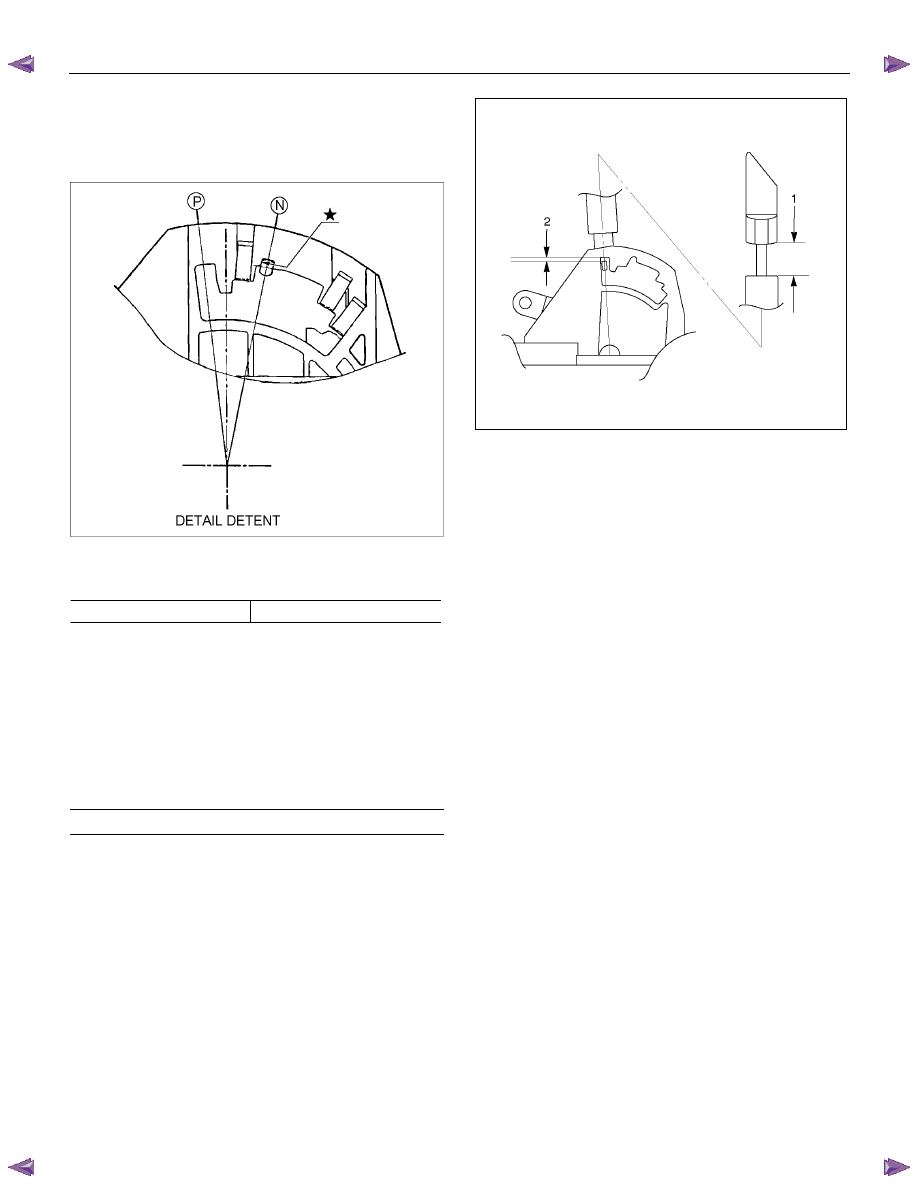

7.  Adjust the clearance (2) between the detent plate

and the pin by moving the select lever knob sleeve

(1).

Detent plate and pin clearance

mm(in)

0.2 - 1.0 (0.01 - 0.04)










255R300002

8.  Install the lamp assembly to the lamp socket.

a.  Align the recessed portion of the lamp socket with

the protruding portion of the lamp assembly.

b. Insert the lamp assembly into the lamp socket

and rotate it 90 degrees clockwise.

9.  Remove the sleeve and move the lever to the “N”

position.

10. Install the upper housing. Make sure that the 4

latched fasteners are securely closed.

11.  Attach the harness connectors to the base plate.

12. Install the sleeve (rotate the sleeve clockwise the

same number of turns it was rotated

counterclockwise at disassembly).

13. Install the knob, the knob button, and the knob

spring.

14. Install the 2 screws securing the knob and tighten

them to the specified torque.

Screw torque: 2 N

⋅⋅⋅⋅m (0.2kgf⋅⋅⋅⋅m/17 lb⋅⋅⋅⋅in)















7A3-28  ON-VEHICLE SERVICE (AW30–40LE)

Shift Cable











RTW77ALF001101

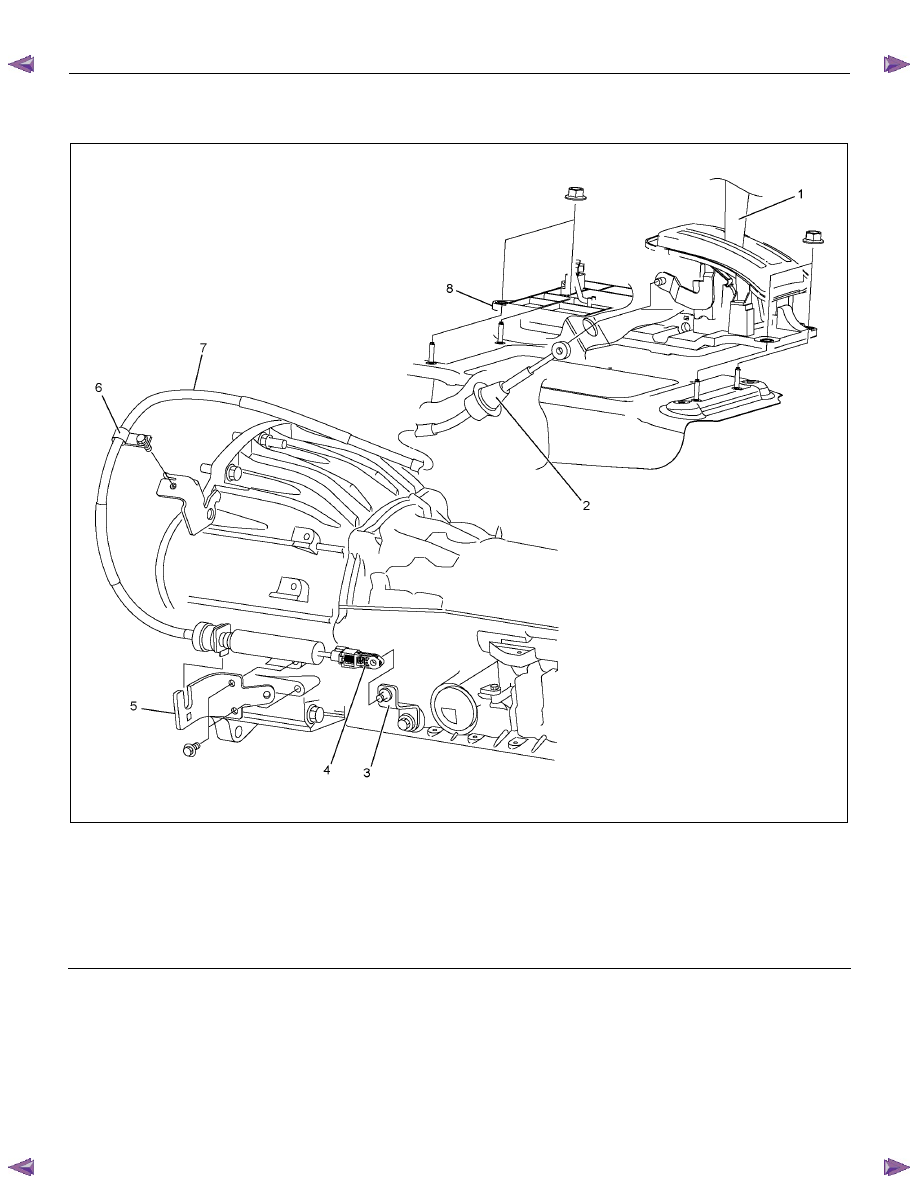

Legend

(5) Bracket

(1) Select

lever

(6) Clip

(2)  Shift cable retaining pawl

(7) Shift cable

(3)  Manual shaft select lever

(8) Select lever base

(4) Adjuster






Remove or Disconnect

1.  Block the wheels.

2.  Disconnect the negative battery cable.

3.  Move the select lever to the “N” position.

4.  Remove the rear console and front console.

5.  Disconnect the shift cable from the select lever.

6.  Press on the shift cable retaining pawl to remove the

cable from the select lever base.



7.  Disconnect the shift cable from the transmission

side.

8.  Remove the shift cable from the bracket.

9.  Pull the shift cable free from the bottom of the

vehicle.





ON-VEHICLE SERVICE (AW30–40LE)  7A3-29

Install or Connect

1.  Install the shift cable toward the inside of the cabin

from the bottom of the vehicle.

2.  Push the shift cable into the select lever base.

3.  Connect the shift cable to the select lever.

4.  Fix the shift cable to the bracket.



Install the clip on the marking of shift cable.

5.  Check that the select lever is in the “N” position.

6.  Check that the transmission is in the “N” position.








249R300002

7.  Slide the cover in the direction shown by the arrow

(1).

8.  Use an ordinary screwdriver to move the lock piece

from the position indicated by the arrow (2). Continue

to move the lock piece until the adjuster position

begins to change.



P1010012





9.  Connect the shift cable to the manual shaft select

lever at the transmission side.

10. Insert the lock piece to the adjuster (cable length

adjustment).

11. Slide the cover on the adjuster and secure lock

piece.



P1010016-2

11. Press the select lever knob button 5 times.



Then check that the select lever moves smoothly to

each of its positions.

13. Check that the shift position indicated by the select

lever and the actual shift position are the same.

14. Install the front console and rear console.

15. Connect the negative battery cable.

16. Remove the wheel blocks.

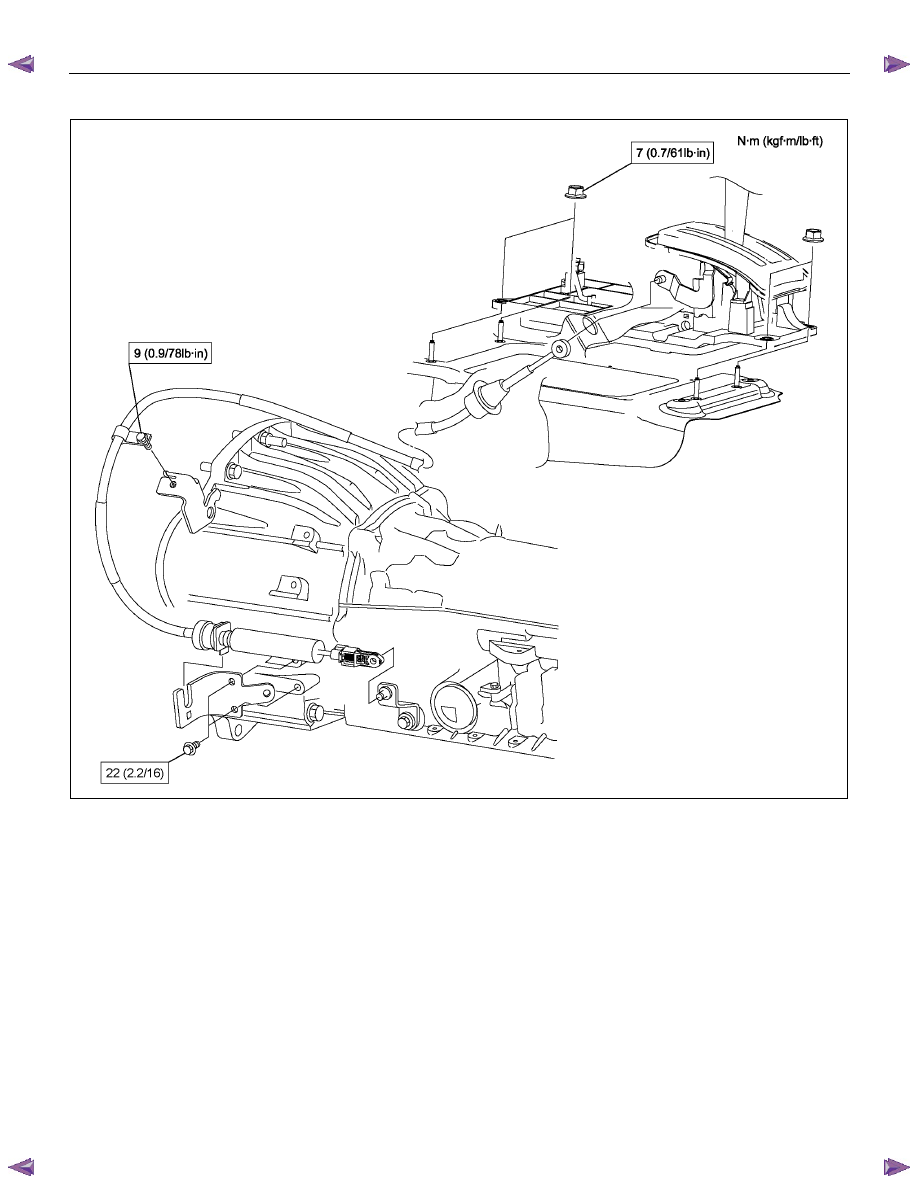

7A3-30  ON-VEHICLE SERVICE (AW30–40LE)

Torque Specifications







RTW77ALF000501
