1-70  HEATER AND AIR CONDITIONING

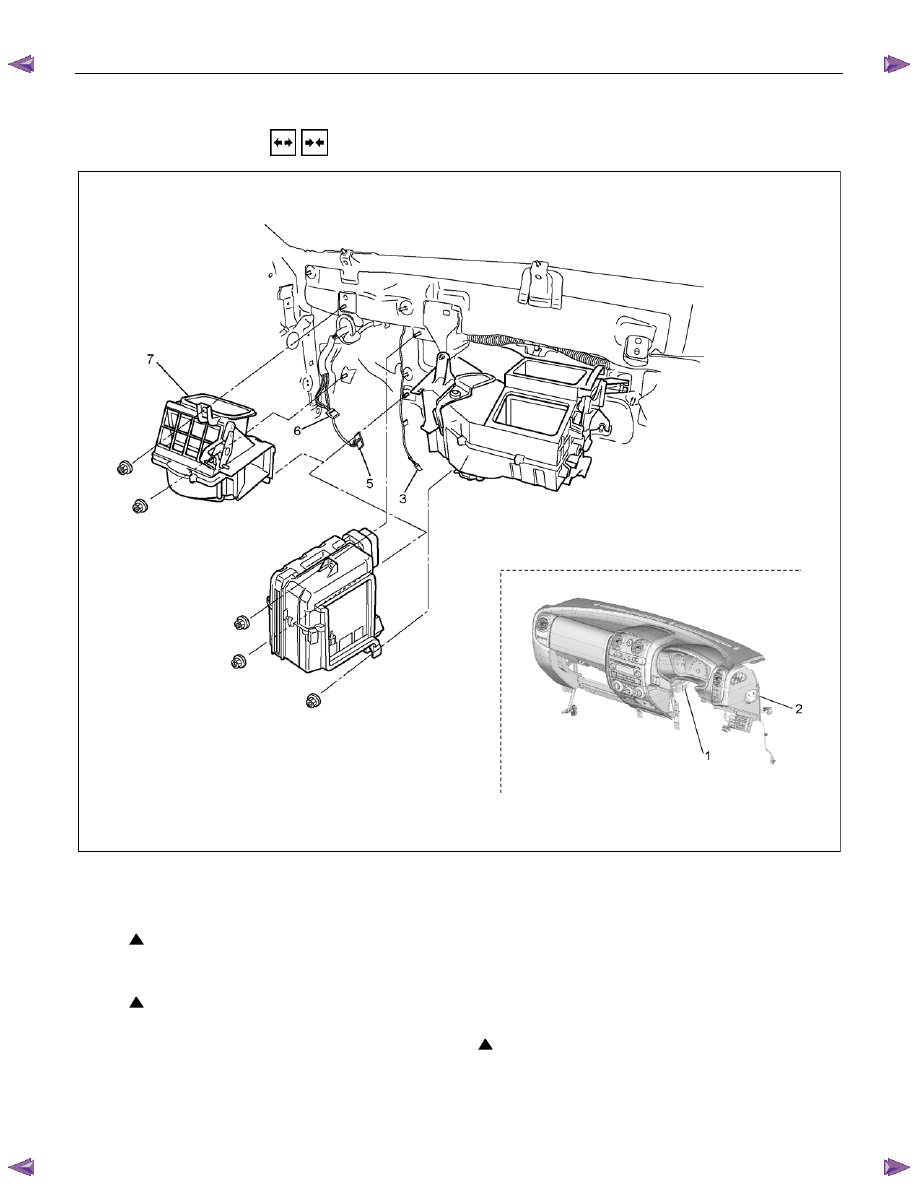

BLOWER UNIT ASSEMBLY



 REMOVAL AND INSTALLATION












This illustration is based on RHD model



RTW710LF001801



Removal Steps

    1. Control cable

   2. Instrument panel assembly and cross

beam

    3. Electronic thermostat connector

   4. Evaporator or duct

    5. Resistor connector

    6. Blower motor connector

    7. Blower unit assembly or intake box

assembly





Installation Steps

    7. Blower unit assembly or intake box

assembly

    6. Blower motor connector

    5. Resistor connector

    4. Evaporator or duct

    3. Electronic thermostat connector

   2. Instrument panel assembly and cross

beam

    1. Control cable




HEATER AND AIR CONDITIONING  1-71







Important Operations - Removal

2.  Instrument Panel Assembly and Cross Beam
Refer to SECTION 10 “INSTRUMENT PANEL”.
4.  Evaporator or Duct
Refer to “EVAPORATOR” or “DUCT” in this section.







Important Operation - Installation

2.  Instrument Panel Assembly and Cross Beam
Adjust the heater control cables.
Refer to “CONTOROL LEVER ASSEMBLY” in this section.




1-72  HEATER AND AIR CONDITIONING



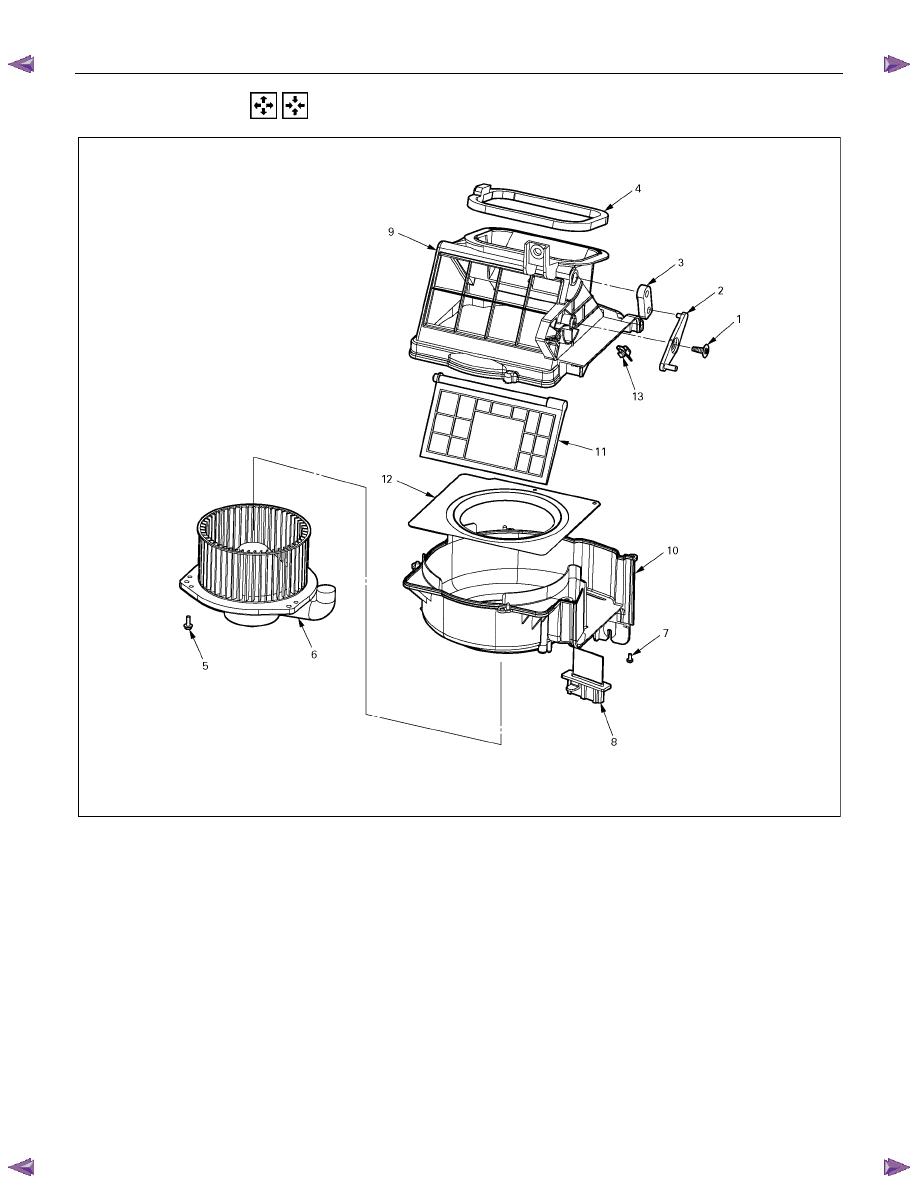

 DISASSEMBLY AND REASSEMBLY











This illustration is based on RHD model







Disassembly Steps



1. Attaching screw



2. Intake link



3. Intake lever



4. Intake packing



5. Attaching screws



6. Blower motor assembly



7. Attaching screw



8. Flat resistor



9. Upper case

  10. Lower case

  11. Mode door

  12. Bell mouth

  13. Control cable clamp



Reassembly Steps

  13. Control cable clamp

  12. Bell mouth

  11. Mode door

  10. Lower case



9. Upper case



8. Flat resistor



7. Attaching screw



6. Blower motor assembly



5. Attaching screws



4. Intake packing



3. Intake lever



2. Intake link



1. Attaching screw

HEATER AND AIR CONDITIONING  1-73

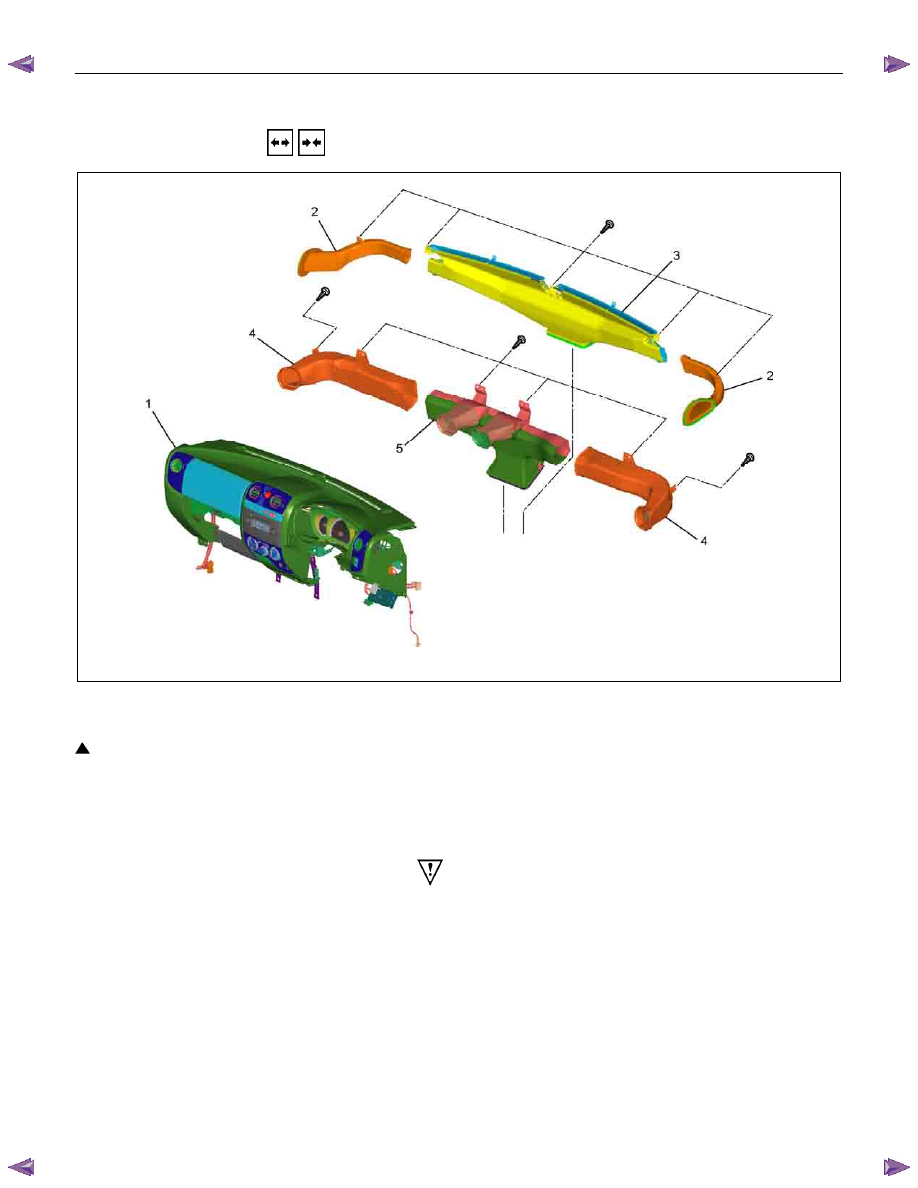

DEFROSTER NOZZLE AND VENT DUCT



  REMOVAL AND INSTALLATION







This illustration is based on RHD model



RTW710MF000201



Removal Steps

  1. Instrument panel assembly and cross beam



2. Side def hose RH/LH



3. Defroster nozzle



4. Vent duct driver side and assist side



5. Center vent duct





Installation Steps



5. Center vent duct



4. Vent duct driver side and assist side



3. Defroster nozzle



2. Side def hose RH/LH



1. Instrument panel assembly and cross beam












Important Operation - Removal

1.  Instrument Panel Assembly and Cross Beam
Refer to SECTION 10 “INSTRUMENT PANEL”.
