1-62  HEATER AND AIR CONDITIONING

VENT UNIT (WITHOUT HEATER)



 REMOVAL AND INSTALLATION







This illustration is based on RHD model



RTW710LF002801



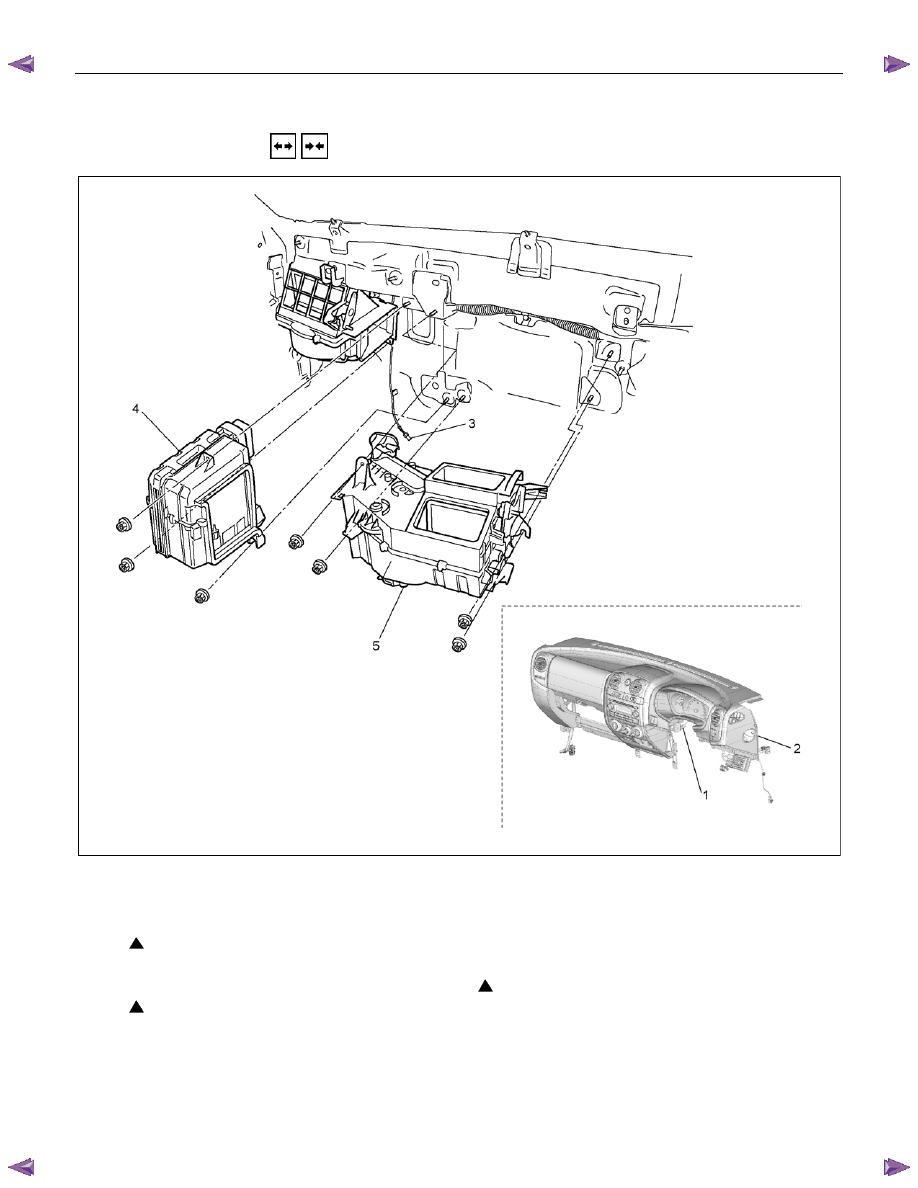

Removal Steps

  1. Control cable

 2. Instrument panel assembly and cross

beam

  3. Electronic thermostat connector

 4. Evaporator or duct

  5. Vent unit





Installation steps

  5. Vent unit

  4. Evaporator or duct

  3. Electronic thermostat connector

 2. Instrument panel assembly and cross

beam

  1. Control cable



HEATER AND AIR CONDITIONING  1-63





Important Operations - Removal

2.  Instrument Panel Assembly and Cross Beam.
Refer to SECTION 10 “INSTRUMENT PANEL”.
4.  Evaporator or Duct
Refer to “EVAPORATOR” or “DUCT” in this section.







Important Operation - Installation

2.  Instrument Panel Assembly and Cross Beam

Adjust the heater control cables.

Refer to “CONTROL LEVER ASSEMBLY” in this section.




1-64  HEATER AND AIR CONDITIONING



  DISASSEMBLY AND REASSEMBLY







This illustration is based on RHD model



RTW610LF000701





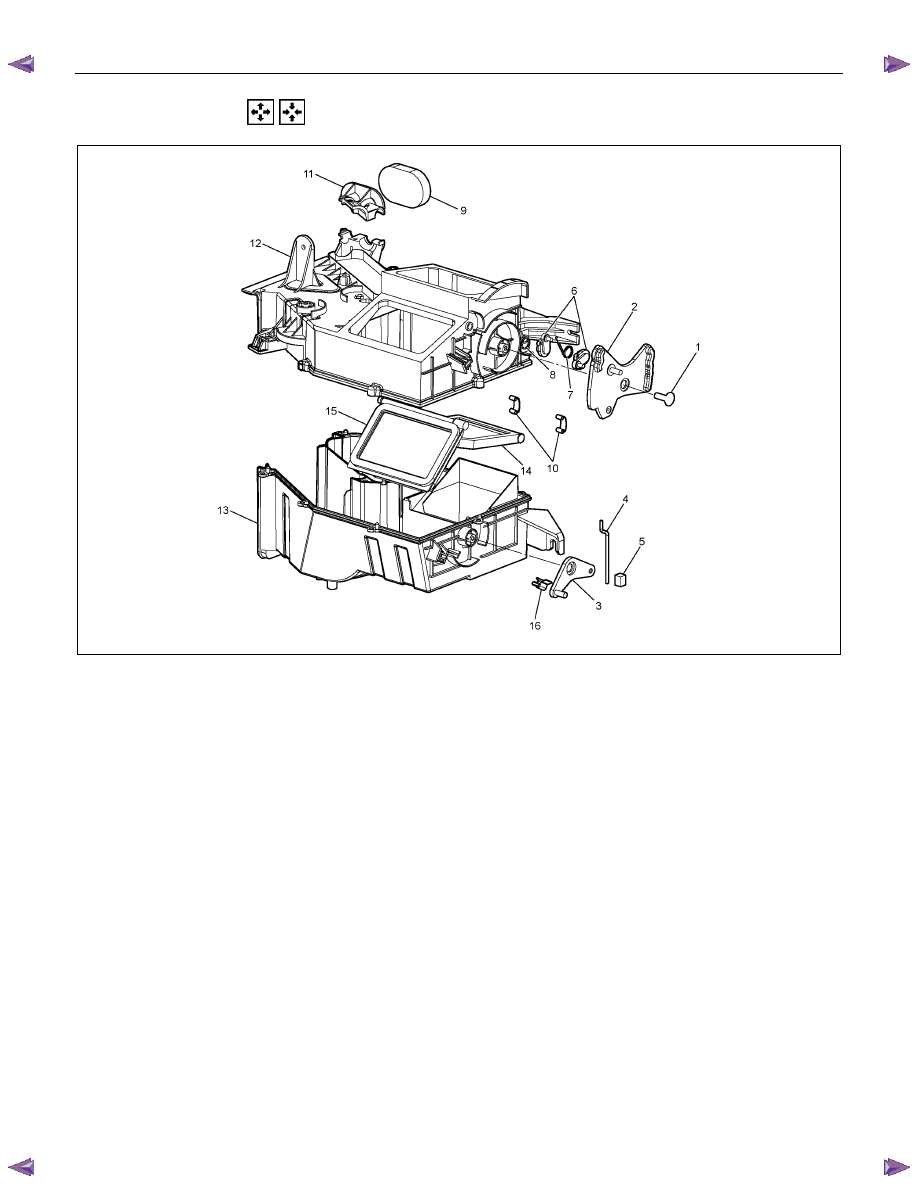

Disassembly Steps



1. Attaching screw



2. Main link-side



3. Sub link-side



4. Mode rod



5. Holder rod



6. Mode lever

 7.

DEF/FOOT-spring

 8.

VENT-spring



9. FOD H/pipes seal

  10. Heater box clip

  11. Heater core clamp

  12. Upper case

  13. Lower case

  14. DEF/FOOT door

  15. VENT door

  16. Control cable clamp



Reassembly Steps

  16. Control cable clamp

  15. VENT door

  14. DEF/FOOT door

  13. Lower case

  12. Upper case

  11. Heater core clamp

  10. Heater box clip



9. FOD H/pipes seal

 8.

VENT-spring

 7.

DEF/FOOT-spring



6. Mode lever



5. Holder rod



4. Mode rod



3. Sub link-side



2. Main link-side



1. Attaching screw

HEATER AND AIR CONDITIONING  1-65

EVAPORATOR (WITH A/C)



  REMOVAL AND INSTALLATION





This illustration is based on RHD model



RTW710LF003001





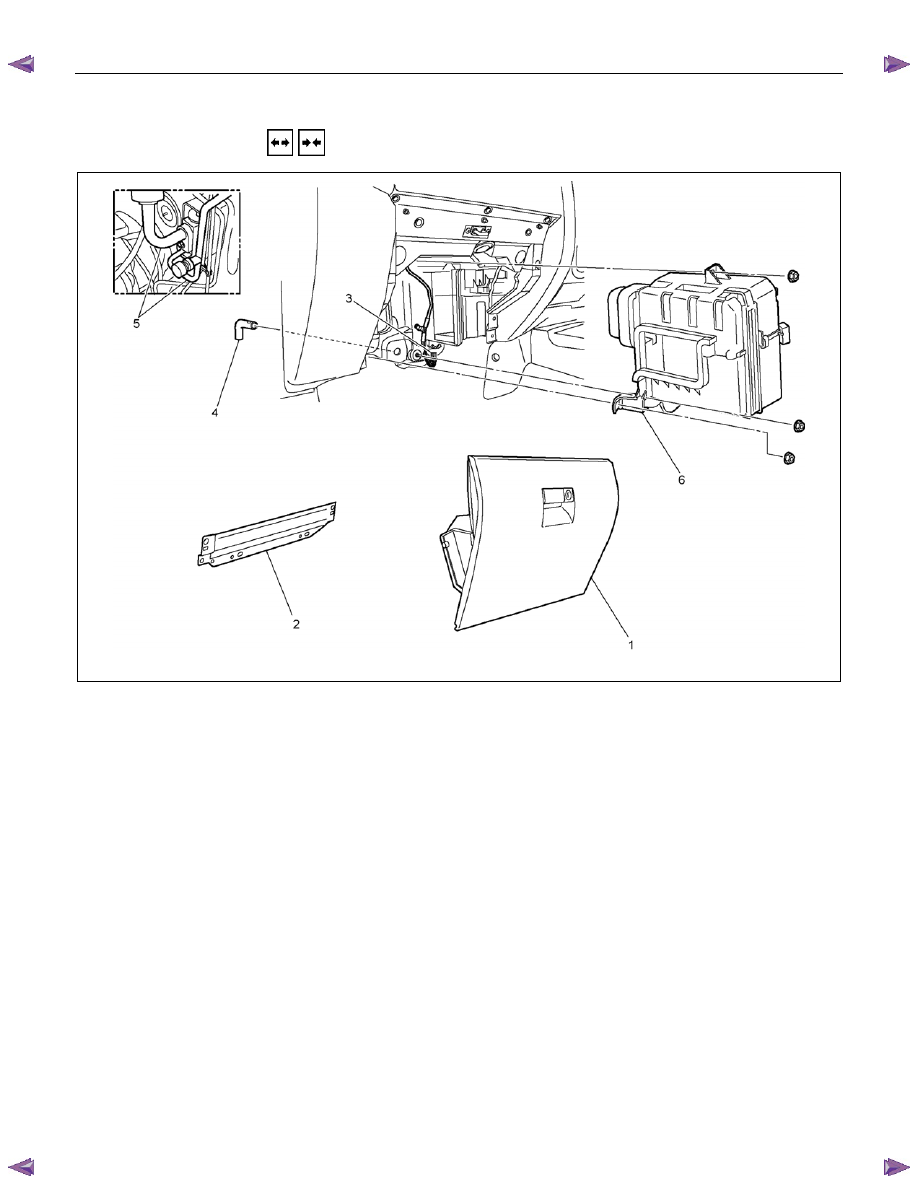

Removal Steps



1. Glove box



2. Passenger lower bracket



3. Electronic thermostat connector



4. Drain hose



5. Refrigerant line



6. Evaporator assembly





Installation Steps



6. Evaporator assembly



5. Refrigerant line



4. Drain hose



3. Electronic thermostat connector



2. Passenger lower bracket



1. Glove box
