4-4

Monitor, climate, audio, phone and voice recognition systems

CAUTION

Do not scratch the lens when cleaning
dirt or snow from the front of the
camera.

The Around View

®

Monitor system is de-

signed as an aid to the driver in situations
such as slot parking or parallel parking.
The monitor displays various views of the
position of the vehicle in a split screen
format. All views are not available at all
times.

Available views:

.

Front view

An approximately 150-degree view of
the front of the vehicle.

.

Rear view

An approximately 150-degree view of
the rear of the vehicle.

.

Bird’s-eye view

The surrounding view of the vehicle from
above.

.

Front-side view

The view around and ahead of the front
passenger’s side wheel.

.

Front-wide view

An approximately 180-degree view of

the front of the vehicle.

.

Rear-wide view

An approximately 180-degree view of
the rear of the vehicle.

WAE0291X

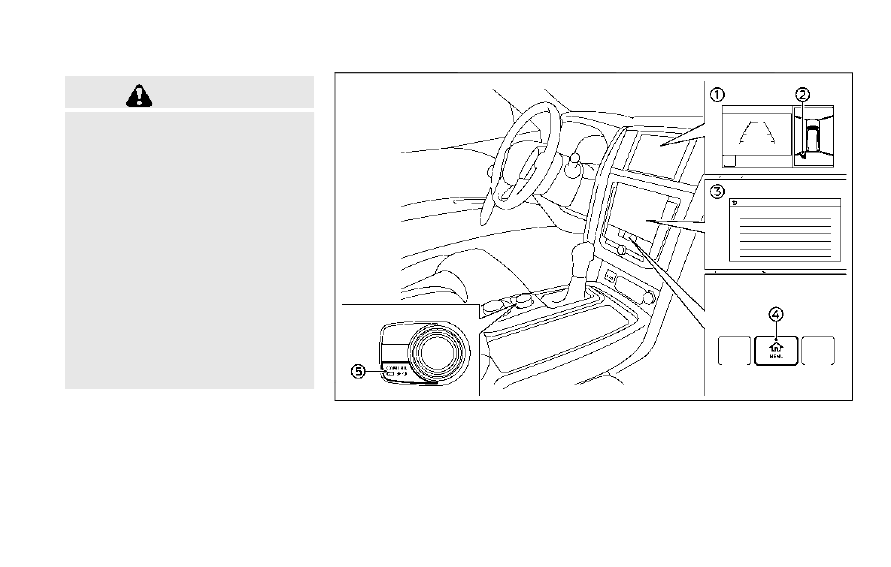

To display the multiple views, the Around
View

®

Monitor system uses cameras

located in the front grill, on the vehicle’s
outside mirrors and one just above the
vehicle’s license plate.

AROUND VIEW

®

MONITOR SYS-

TEM OPERATION

With the ignition switch in the ON position,
move the shift lever to the R (Reverse)
position or push the CAMERA button to
display the Around View

®

Monitor on the

upper display.

Available views

WARNING

.

The distance guide line and the
vehicle width line should be used as
a reference only when the vehicle is
on a paved, level surface. The dis-
tance viewed on the monitor is for
reference only and may be different
than the actual distance between the
vehicle and displayed objects.

.

Use the displayed lines and the bird’s-
eye view as a reference. The lines and
the bird’s-eye view are greatly af-
fected by the number of occupants,
fuel level, vehicle position, road con-
dition and road grade.

.

If the tires are replaced with different
sized tires, the predictive course lines
and the bird’s-eye view may be dis-
played incorrectly.

.

When driving the vehicle up a hill,
objects viewed in the monitor are
farther than they appear. When driv-
ing the vehicle down a hill, objects
viewed in the monitor are closer than
they appear.

.

Objects in the rear view will appear
visually opposite compared to when

viewed in the rear view and outside
mirrors.

.

Use the mirrors or actually look to
properly judge distances to other
objects.

.

The distance between objects viewed
in the rear view differs from actual
distance because a wide-angle lens is
used.

.

On a snow-covered or slippery road,
there may be a difference between
the predictive course lines and the
actual course line.

.

The vehicle width and predictive
course lines are wider than the actual
width and course.

.

The displayed lines on the rear view
will appear slightly off to the right
because the rearview camera is not
installed in the rear center of the
vehicle.

SAA1840

Front view

WAE0216X

Rear view

Monitor, climate, audio, phone and voice recognition systems

4-5

4-6

Monitor, climate, audio, phone and voice recognition systems

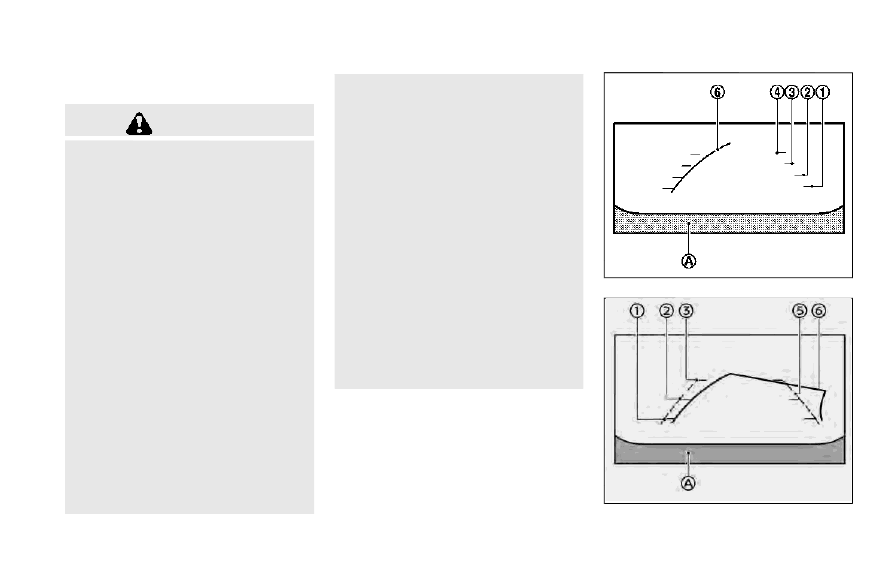

Front and rear view:

Guiding lines that indicate the approximate
vehicle width and distances to objects with
reference to the vehicle body line

, are

displayed on the monitor.

Distance guide lines

-

:

Indicate distances from the vehicle body.

.

Red line

: approx. 1.5 ft (0.5 m)

.

Yellow line

: approx. 3 ft (1 m)

.

Green line

: approx. 7 ft (2 m)

.

Green line

(front view only): approx. 10

ft (3 m)

Vehicle width guide lines

:

Indicate the approximate vehicle width.

Predictive course lines

:

Indicate the predictive course when operat-
ing the vehicle. The predictive course lines
will move depending on how much the
steering wheel is turned. The predictive
course lines in the rear view will not be
displayed while the steering wheel is in the
straight ahead position.
The front view will not be displayed when
the vehicle speed is above 6 MPH (10 km/h).

NOTE:

When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight ahead
position, both the right and left predictive

course lines

are displayed. When the

steering wheel turns about 90 degrees or
more, a line is displayed only on the
opposite side of the turn.

WAE0245X

Bird’s-eye view:

The bird’s-eye view shows the overhead
view of the vehicle which helps confirm the
vehicle position and the predictive course to
a parking space.
The vehicle icon

shows the position of the

vehicle. Note that the distance between
objects viewed in the bird’s-eye view differs
from the actual distance.
The areas that the cameras cannot cover
are indicated in black.
After the ignition switch is placed in the ON
position, the unviewable area

is high-

lighted in yellow for a few seconds after the
bird’s-eye view is displayed.

Predictive course lines (

and

) indicate the

predictive course when operating the vehi-
cle. The predictive course lines (

and

) will

be displayed on the monitor when the
steering wheel is turned. The predictive
course lines (

and

) will move depending

on how much the steering wheel is turned.

WARNING

.

Objects in the bird’s-eye view will
appear farther than the actual dis-
tance.

.

Tall objects, such as a curb or vehicle,
may be misaligned or not displayed at
the seam of the views.

.

Objects that are above the camera
cannot be displayed.

.

The view for the bird’s-eye view may
be misaligned when the camera posi-
tion alters.

.

A line on the ground may be mis-
aligned and is not seen as being
straight at the seam of the views.
The misalignment will increase as the
line proceeds away from the vehicle.

JVH1141X

Front-side view:
Guiding lines:

Guiding lines that indicate the width and the
front end of the vehicle are displayed on the
monitor.
The front-of-vehicle line

shows the front

part of the vehicle.
The side-of-vehicle line

shows the vehicle

width including the outside mirror.
The extensions

of both the front

and

side

lines are shown with a green dotted

line.

CAUTION

The turn signal light may look like the
side-of-vehicle line. This is not a mal-
function.

Monitor, climate, audio, phone and voice recognition systems

4-7

4-8

Monitor, climate, audio, phone and voice recognition systems

JVH1142X

Front-wide view

WAE0217X

Rear-wide view

Front-wide/rear-wide view:

The front-wide view/rear-wide view shows
a wider area on the entire screen and allows
checking of the blind corners on the right and
left sides. The front-wide view/rear-wide
view displays an approximately 180-degree
area while the front view and the rear view
display an approximately 150-degree area.
The predictive course lines are not displayed
on the front-wide view /rear-wide view.

Distance guide lines

-

:

Indicate distances from the vehicle body.

.

Red line

: approx. 1.5 ft (0.5 m)

.

Yellow line

: approx. 3 ft (1 m)

.

Green line

: approx. 7 ft (2 m)

.

Green line

(front view only): approx. 10

ft (3 m)

Vehicle width guide lines

:

Indicate the approximate vehicle width.

Off-road mode (for 4WD models)

When the shift lever is out of the R (Reverse)
position, selecting the 4L(O) position using
the 4WD shift switch affects the Around
View

®

Monitor display as follows:

.

Selecting the 4L position will activate the

Around View

®

Monitor. The front view/

front-side view split screen will be dis-
played.

.

When the ignition switch is placed in the

ON position with the 4L position se-
lected, the front view/front-side view
split screen will be displayed.

.

When the vehicle is shifted to the 4L

position with the bird’s-eye view dis-
played, the passenger side of the display
will change to the front-side view.

When in the off-road mode, the Around
View

®

Monitor will not return to the pre-

vious screen. The screen displayed on the
Around View

®

Monitor will automatically

return to the previous screen 3 minutes after
the vehicle was shifted out of the 4L
position.

Difference between predicted and
actual distances

The displayed guide lines and their locations
on the ground are for approximate reference
only. Objects on uphill or downhill surfaces
or projecting objects will be actually located
at distances different from those displayed
in the monitor relative to the guide lines
(refer to illustrations). When in doubt, turn
around and view the objects as you are
backing up, or park and exit the vehicle to
view the positioning of objects behind the
vehicle.

WAE0286X

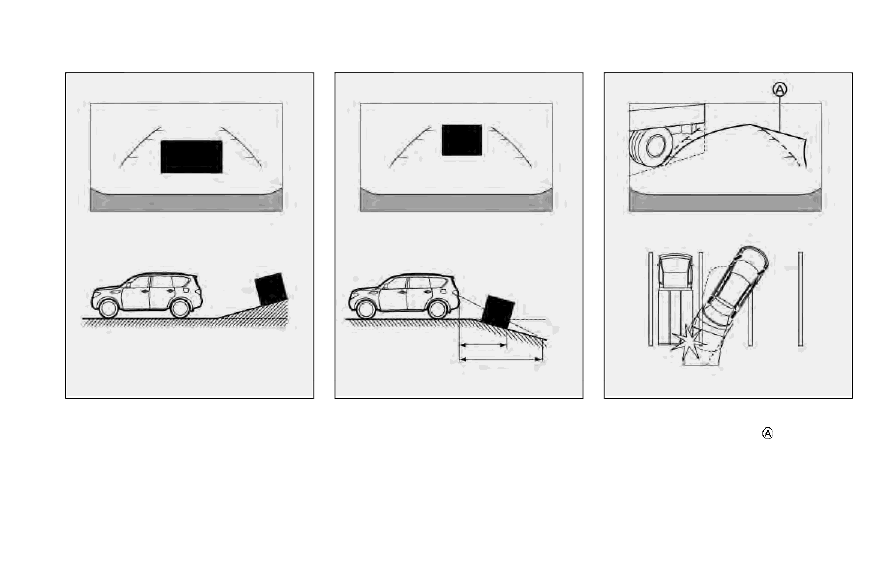

Backing up on a steep uphill:

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
farther than it appears on the monitor.

WAE0287X

Backing up on a steep downhill:

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width
guide lines are shown farther than the actual
distance. Note that any object on the hill is
closer than it appears on the monitor.

WAE0288X

Backing up near a projecting object:

The predictive course lines

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

Monitor, climate, audio, phone and voice recognition systems

4-9

4-10

Monitor, climate, audio, phone and voice recognition systems

JVH1216X

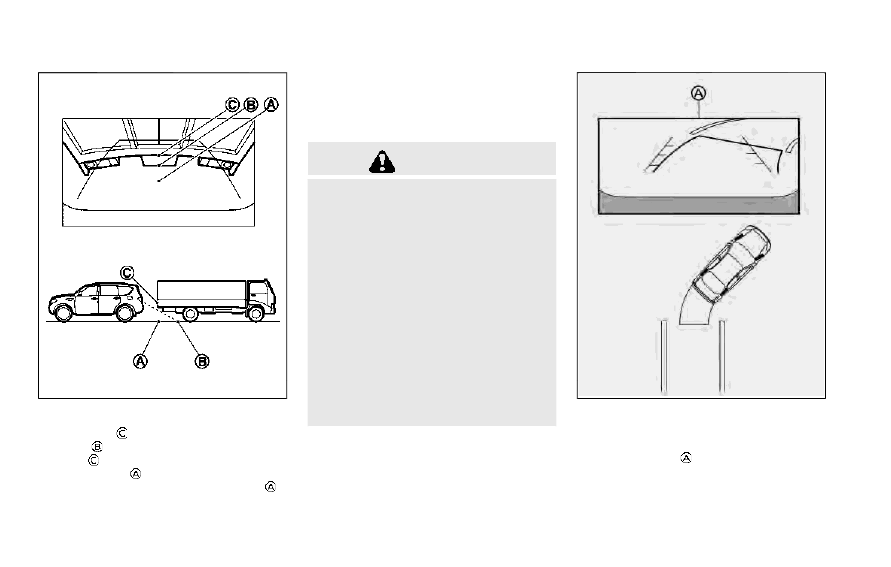

Backing up behind a projecting object:

The position

is shown farther than the

position

in the display. However, the

position

is actually at the same distance

as the position

. The vehicle may hit the

object when backing up to the position

if

the object projects over the actual backing

up course.

How to park with predictive course
lines

WARNING

.

If the tires are replaced with different
sized tires, the predictive course lines
may not be displayed correctly.

.

On a snow-covered or slippery road,
there may be a difference between
the predictive course lines and the
actual course line.

.

If the battery is disconnected or
becomes discharged, the predictive
course lines may be displayed incor-
rectly. If this occurs, please perform
the following procedures:

— Turn the steering wheel from lock

to lock while the engine is running.

— Drive the vehicle on a straight

road for more than 5 minutes.

WAE0289X

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed

on the screen

when the shift lever is

moved to the R (Reverse) position.

WAE0290X

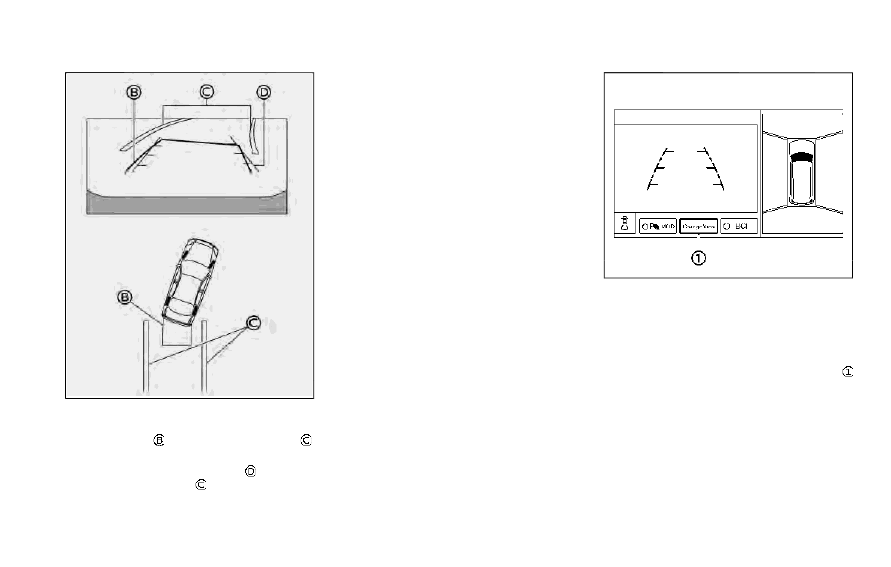

3. Slowly back up the vehicle adjusting the

steering wheel so that the predictive
course lines

enter the parking space

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

parallel to

the parking space

while referring to

the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the P
(Park) position and apply the parking
brake.

WAE0246X

How to switch the display

The Around View

®

Monitor can display two

split views as well as a single view of the
front-wide view or rear-wide view. Push the
CAMERA button, change the shift lever
position or touch the “Change View” key
to switch between the available views.
The Back-up Collision Intervention (BCI)
system key (“BCI”) may be displayed on the
Around View

®

Monitor screen. For details,

see “Back-up Collision Intervention (BCI)”
(P.5-53).

Monitor, climate, audio, phone and voice recognition systems

4-11

4-12

Monitor, climate, audio, phone and voice recognition systems

AROUND VIEW

®

MONITOR SET-

TINGS

The Around View

®

Monitor settings can be

changed using the following procedures.
1. Push the MENU button.
2. Touch the "Settings" key on the lower

display.

3. Touch the "Camera" key.
The keys on the lower display may vary
depending on models, specifications and
software versions.

Available setting items:

Setting item

Action

Camera

BCI

Turn the Back-up Collision Intervention (BCI) system on/off. (See “Back-up
Collision Intervention (BCI)” (P.5-53).)

MOD

Turn the MOD system on/off. (See “Moving Object Detection (MOD)” (P.4-
22).)

MOD Volume

The volume setting of the MOD detection warning chime can be adjusted.

Unviewable Area Reminder

When this item is turned on, the unviewable area is highlighted in yellow for
several seconds after the bird’s-eye view is displayed for the first time when the
ignition switch is placed in the ON position.

Predictive Course Lines

When this item is turned on, the predictive course lines are displayed in the
front, rear and bird’s-eye view screen.

Auto Show Sonar Image

The automatic sonar display can be turned on/off.

Display Settings
(Available only
when camera screen
is displayed on the
upper display.)

Brightness

Adjust display settings by touching the “+”/“-” key.

Contrast

Tint

Color

Black Level

NOTE:

Do not adjust any of the Around View

®

Monitor settings while the vehicle is moving. Make sure the parking brake is firmly applied.

Monitor, climate, audio, phone and voice recognition systems

4-13

4-14

Monitor, climate, audio, phone and voice recognition systems

AROUND VIEW

®

MONITOR SYS-

TEM LIMITATIONS

WARNING

Listed below are the system limitations
for Around View

®

Monitor. Failure to

operate the vehicle in accordance with
these system limitations could result in
serious injury or death.

.

Do not use the Around View

®

Moni-

tor with the outside mirrors in the
stored position, and make sure that
the liftgate is securely closed when
operating the vehicle using the
Around View

®

Monitor.

.

The apparent distance between ob-
jects viewed on the Around View

®

Monitor differs from the actual dis-
tance.

.

The cameras are installed on the
front grille, the outside mirrors and
above the rear license plate. Do not
put anything on the vehicle that
covers the cameras.

.

When washing the vehicle with high
pressure water, be sure not to spray
it around the cameras. Otherwise,
water may enter the camera unit

causing water condensation on the
lens, a malfunction, fire or an electric
shock.

.

Do not strike the cameras. They are
precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

WAE0277X

There are some areas where the system will
not show objects and the system does not
warn of moving objects. When in the front or
rear view display, an object below the
bumper or on the ground may not be viewed

. When in the bird’s-eye view, a tall object

near the seam

of the camera viewing

areas will not appear in the monitor.

The following are operating limitations and
do not represent a system malfunction:

.

The screen displayed on the Around

View

®

Monitor will automatically return

to the previous screen 3 minutes after
the CAMERA button has been pushed
while the shift lever is in a position other
than the R (Reverse) position.

.

There may be a delay when switching

between views.

.

When the temperature is extremely high

or low, the screen may not display
objects clearly.

.

When strong light is directly shines on the

camera, objects may not be displayed
clearly.

.

The screen may flicker under fluorescent

light.

.

The colors of objects on the Around

View

®

Monitor may differ somewhat

from the actual color of objects.

.

Objects on the monitor may not be clear

and the color of the object may differ in a
dark environment.

.

There may be differences in sharpness

between each camera view of the bird’s-
eye view.

.

When activating the Around View

®

Monitor, the icons and the messages
may not be displayed for a while.

.

If dirt, rain or snow accumulates on the

camera, the Around View

®

Monitor may

not display objects clearly. Clean the
camera.

.

Do not use wax on the camera lens. Wipe

off any wax with a clean cloth that has
been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

WAE0247X

System temporarily unavailable

When the “

” icon is displayed on the

screen, there will be abnormal conditions in
the Around View

®

Monitor. This will not

hinder normal driving operation but the
system should be inspected. It is recom-
mended that you visit an INFINITI retailer
for this service.

Monitor, climate, audio, phone and voice recognition systems

4-15

4-16

Monitor, climate, audio, phone and voice recognition systems

WAE0248X

When the “

” icon is displayed on the

screen, the camera image may be receiving
temporary electronic disturbances from sur-
rounding devices. This will not hinder normal
driving operation but the system should be
inspected. It is recommended that you visit
an INFINITI retailer for this service.

WAE0291X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner
to clean the camera. This will cause
discoloration.

.

Do not damage the camera as the
monitor screen may be adversely
affected.

If dirt, rain or snow accumulates on any of
the cameras

, the Around View

®

Monitor

may not display objects clearly. Clean the
camera by wiping with a cloth dampened

with a diluted mild cleaning agent and then
wiping with a dry cloth.

WARNING

Failure to follow the warnings and
instructions for proper use of the sonar
function as outlined in this section could
result in serious injury or death.

.

The sonar is a convenience feature. It
is not a substitute for proper parking.

.

This function is designed as an aid to
the driver in detecting large station-
ary objects to help avoid damaging
the vehicle.

.

The driver is always responsible for
safety during parking and other
maneuvers.

.

Always look around and check that it
is safe to move before parking.

.

Read and understand the limitations
of the sonar as contained in this
section.

The sonar function helps to inform the driver
of large stationary objects around the
vehicle when parking by issuing an audible
and visual alert.

WAE0249X

1. Upper touch screen display (upper dis-

play)

2. Sonar indicator
3. Lower touch screen display (lower dis-

play)

4. MENU button

5. CAMERA button

Monitor, climate, audio, phone and voice recognition systems

4-17

CAMERA AIDING SONAR FUNCTION

4-18

Monitor, climate, audio, phone and voice recognition systems

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the D (Drive)
position and both front and rear objects
when the shift lever is in the R (Reverse)
position.
When the camera image is shown on the
upper display, the system shows the sonar
indicator regardless of the shift lever posi-
tion.
The system is deactivated at speeds above 6
MPH (10 km/h). It is reactivated at lower
speeds.
The colors of the sonar indicators and the
distance guide lines in the front, front-wide,
rear and rear-wide views indicate different
distances to the object.
When the objects are detected, the indicator
(green) appears and blinks and the tone
sounds intermittently. When the vehicle
moves closer to the object, the color of the
indicator turns yellow and the rate of the
blinking and the rate of the tone increase.
When the vehicle is very close to the object,
the indicator stops blinking and turns red,
and the tone sounds continuously.
The intermittent tone will stop after 3
seconds when an object is detected by only
the sonar and the distance does not change.
The tone will stop when the object is no

longer near the vehicle.

WAE0250X

TURNING ON AND OFF THE SO-
NAR FUNCTION

When the “Sonar/MOD” key

is touched,

the indicator light

on the key will turn off

and the sonar will turn off temporarily. The
Moving Object Detection (MOD) system will
also be turned off at the same time. See
“Moving Object Detection (MOD)” (P.4-22).
When the “Sonar/MOD” key

is touched

again, the indicator light

will turn on and

the sonar will turn back on.
In the cases below, the sonar will be turned
back on automatically:

.

When the shift lever is in the R (Reverse)

position.

.

When the CAMERA button is pushed

and a screen other than the camera view
is shown on the display.

.

When vehicle speed decreases below

approximately 5 MPH (8 km/h).

.

When the ignition switch is placed in the

OFF position and turned back to the ON
position again.

To prevent the sonar system from activating
altogether, use the sonar system settings
menu.

Sonar system settings

The camera aiding sonar function settings
can be changed using the following proce-
dures.
1. Push the MENU button.
2. Touch the "Settings" key on the lower

display.

3. Touch the "Parking Sonar" key.
The displayed keys on the lower display may
vary depending on models, specifications
and software versions.

Monitor, climate, audio, phone and voice recognition systems

4-19
