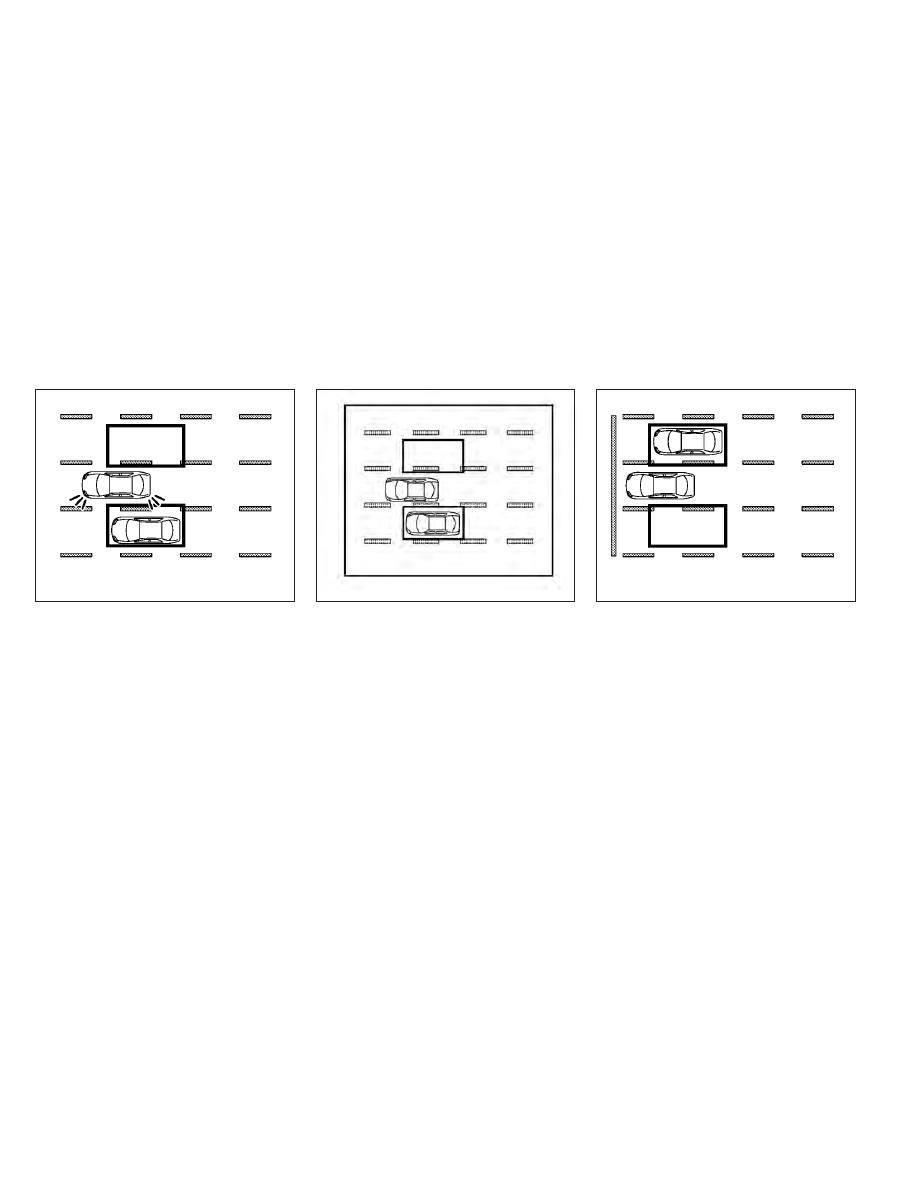

Illustration 2: If the driver activates the turn
signal then the system chimes a sound (twice)
and the side indicator light flashes.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when the other vehicle is detected.

Illustration 3: If the BSI system is on and your
vehicle is approaching a lane marker and a
vehicle is in the detection zone, the system
chimes a sound (three times), and the side
indicator light flashes. Then the BSI system
slightly applies the brakes on one side to help
return the vehicle back to the center of the
driving lane.

NOTE:

Illustration 4: If you accelerate from a stop
with a vehicle in the detection zone, the
other vehicle may not be detected.

SSD1031

Illustration 2 – Approaching from behind

LSD2048

Illustration 3 – Approaching from behind

SSD1032

Illustration 4 – Accelerate from a stop

Starting and driving

5-61

Overtaking another vehicle

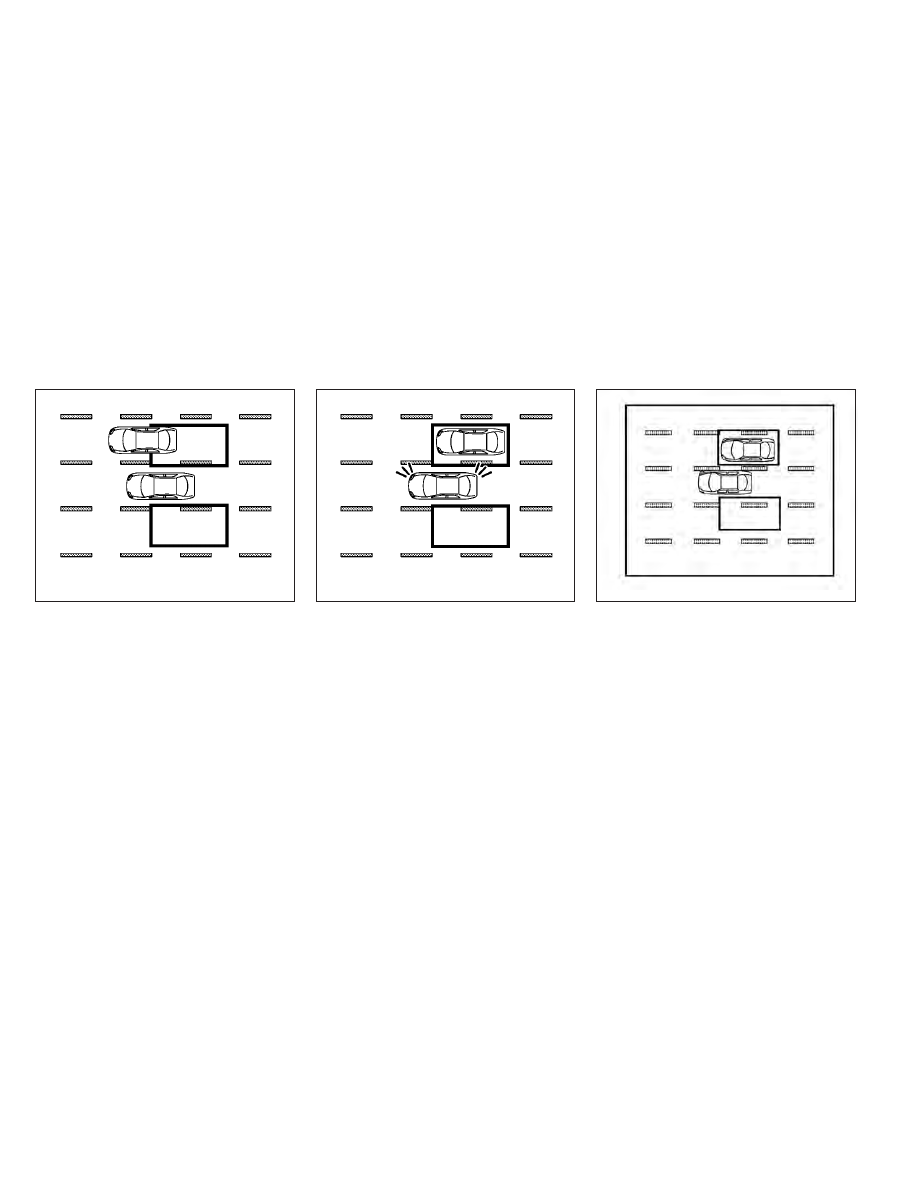

Illustration 5: The side indicator light illumi-
nates if you overtake a vehicle and that ve-
hicle stays in the detection zone for approxi-
mately 3 seconds.

The radar sensors may not detect slower
moving vehicles if they are passed quickly.

Illustration 6: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes a sound (twice)
and the side indicator light flashes.

Illustration 7: If the BSI system is on and your
vehicle approaches a lane marker while an-
other vehicle is in the detection zone the sys-
tem chimes a sound (three times) and the side
indicator light flashes. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

SSD1033

Illustration 5 – Overtaking another vehicle

SSD1034

Illustration 6 – Overtaking another vehicle

LSD2072

Illustration 7 – Overtaking another vehicle

5-62

Starting and driving

NOTE:

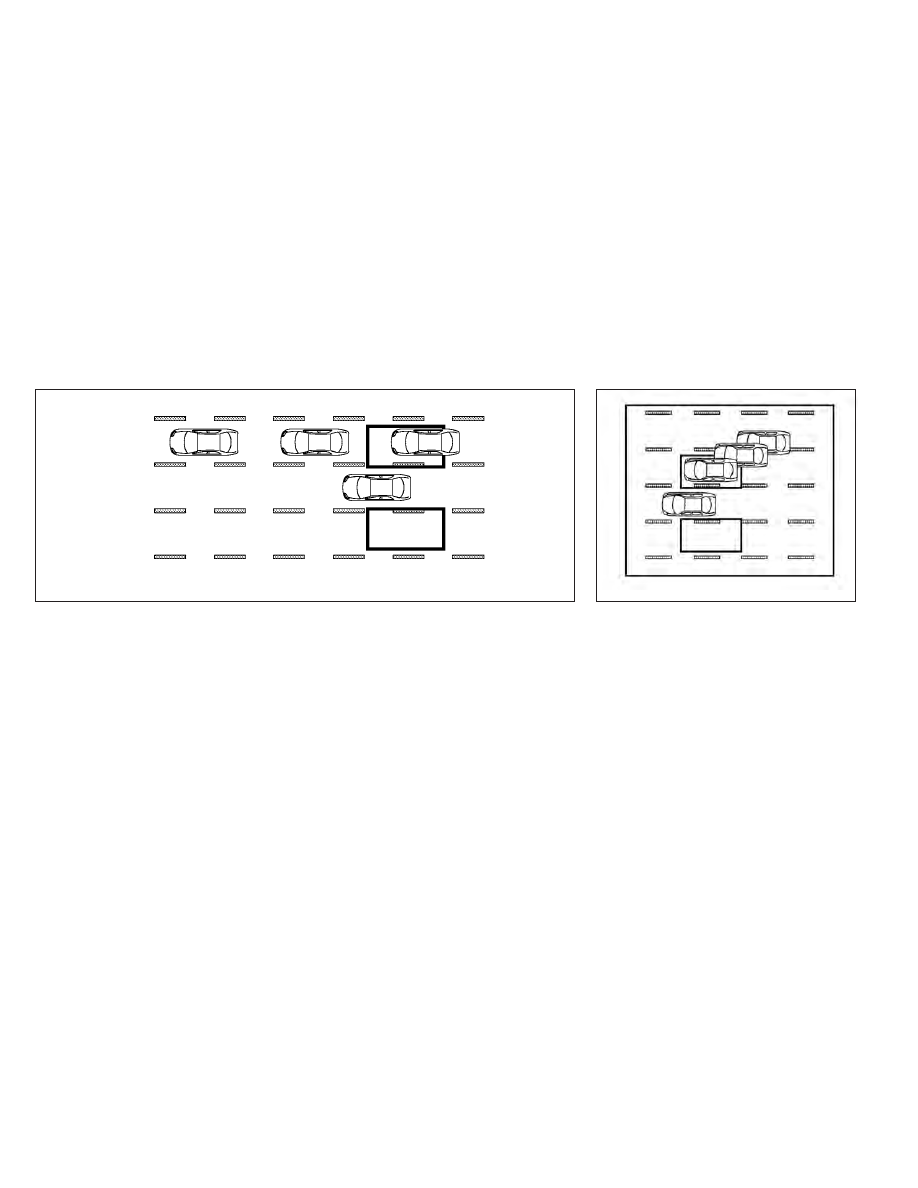

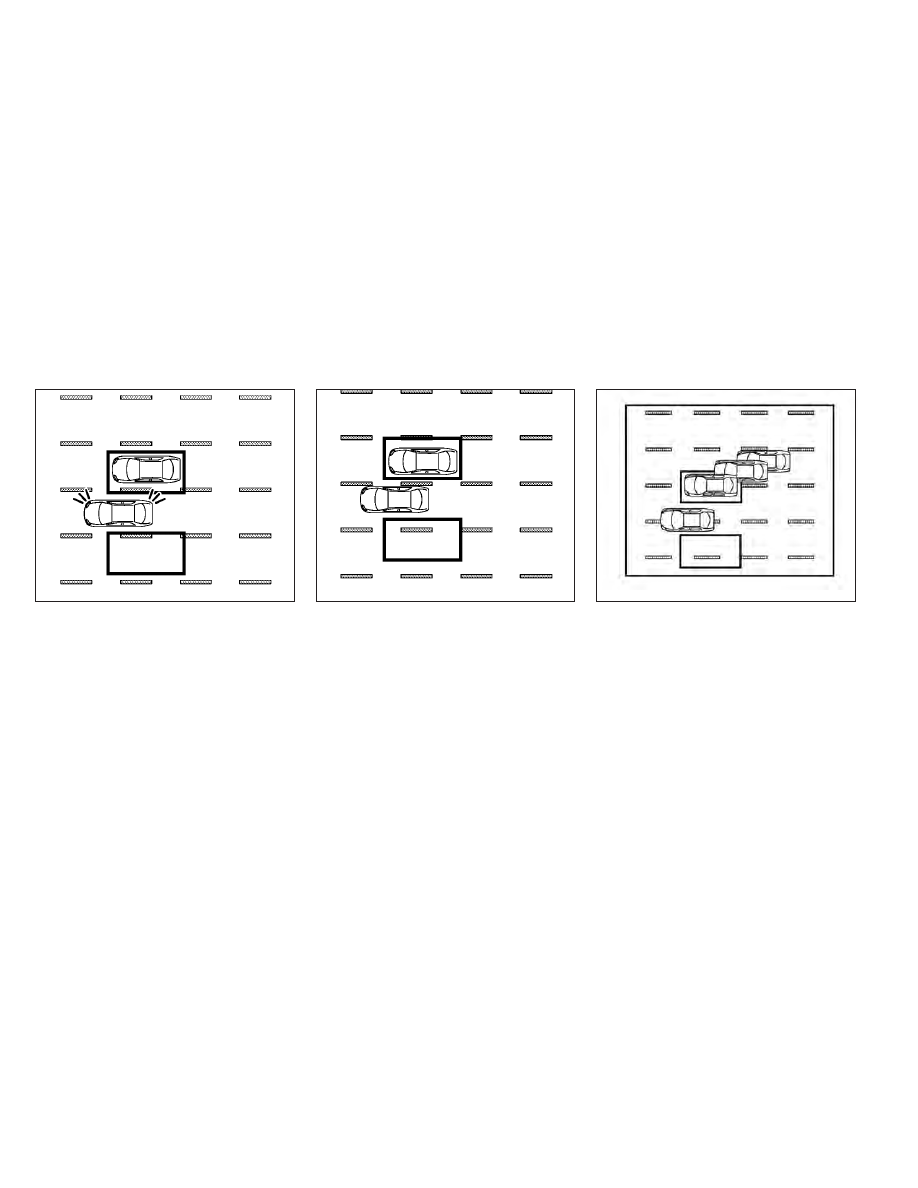

Illustration 8: When overtaking several ve-
hicles in a row, the vehicles after the first
vehicle may not be detected if they are trav-
eling close together.

Entering from the side

Illustration 9: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed as
your vehicle when it enters the detection
zone.

SSD1036

Illustration 8 – Overtaking several vehicles

LSD2050

Illustration 9 – Entering from the side

Starting and driving

5-63

Illustration 10: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the side indicator light flashes and
a chime will sound twice.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when another vehicle is detected.

Illustration 11: If the BSI system is on and
your vehicle approaches the lane marker
while another vehicle is in the detection zone,
the side indicator light flashes and a chime
will sound three times. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

NOTE:
• Illustration 12: The BSI system will not op-

erate if your vehicle is on a lane marker
when another vehicle enters the detection
zone. In this case, only the BSW system
operates.

• BSI braking will not operate or will stop

operating and only a warning chime will
sound under the following conditions:

– When the brake pedal is depressed.
– When the vehicle is accelerated during

BSI system operation.

– When steering quickly.

SSD1038

Illustration 10 – Entering from the side

SSD1094

Illustration 11 – Entering from the side

LSD2051

Illustration 12 – Entering from the side

5-64

Starting and driving

– When the ICC, DCA, PFCW or FEB with

Pedestrian Detection warnings sound.

– When the hazard warning flashers are

operated.

– When driving on a curve at a high speed.

SYSTEM TEMPORARILY
UNAVAILABLE

When any of the following messages appear
on the vehicle information display, a chime
will sound and the BSI system will be turned
off automatically.
• “Not Available Poor Road Conditions”:

When the VDC system (except traction
control system function) or ABS operates.

• “Currently Not Available”:

When the VDC system is turned off.

• “Not Available: High Camera Temp”:

When the camera detects that the interior
temperature is high (over approximately
104°F [40°C]).

• “Unavailable: Side Radar Obstruction”:

When side radar blockage is detected.

Turn off the BSI system and turn it on again
when the above conditions no longer exist.

SYSTEM MALFUNCTION

When the BSI system malfunctions, it will be
turned off automatically, a chime will sound
and the warning message will appear in the
vehicle information display.

Action to take:
Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the en-
gine off and restart the engine. If the warning
light (orange) continues to illuminate, have
the system checked. It is recommended that
you visit an INFINITI retailer for this service.

SYSTEM MAINTENANCE

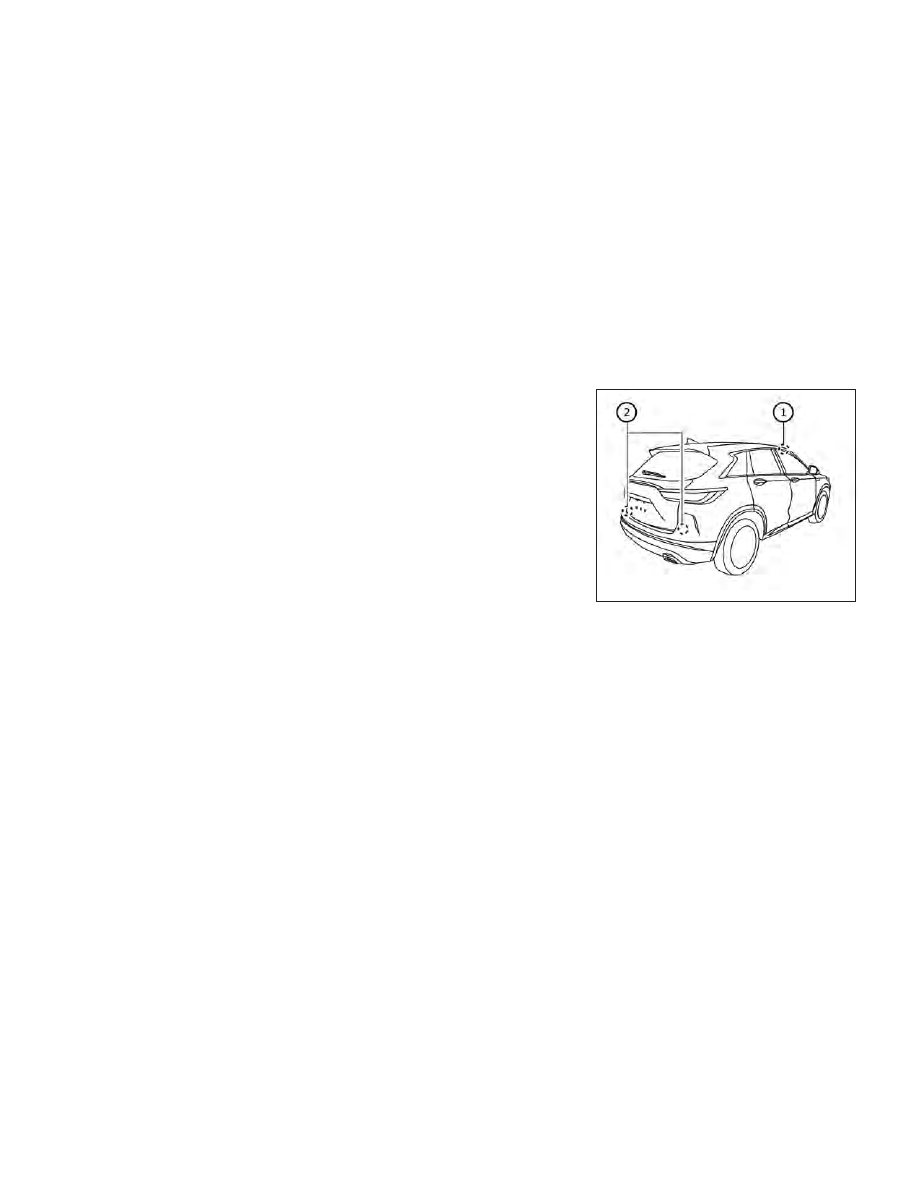

The lane camera unit

O

1

for the BSI system is

located above the inside mirror. The two ra-
dar sensors

O

2

for the BSI system are located

near the rear bumper. To keep the proper
operation of the BSI system and prevent a
system malfunction, be sure to observe the
following:
• Always keep the windshield and the area

near the radar sensors clean.

LSD2924

Starting and driving

5-65

• The radar sensors may be blocked by tem-

porary ambient conditions such as splash-
ing water, mist or fog. The blocked condi-
tion may also be caused by objects such as
ice, frost or dirt obstructing the radar sen-
sors. Check for and remove objects ob-
structing

the

area

around

the

radar

sensors.

• Do not attach stickers (including transpar-

ent material), install accessories or apply
additional paint near the camera unit or
radar sensors.

• Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s capability
of detecting the lane markers.

• Do not strike or damage the area around

the radar sensors. Do not touch the camera
lens or remove the screw located on the
camera unit. It is recommended that you
visit an INFINITI retailer if the camera unit
and/or area around the radar sensors is
damaged due to a collision.

Radio frequency statement
(Type A) (if so equipped)

For USA

FCC: OAYSRR3B

This device complies with part 15 of the FCC
Rules.

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference

that

may

cause

undesired

operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

For Canada

Applicable law: Canada 310

This device complies with Industry Canada
licence-exempt RSS standard(s).

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) this device must accept

any interference, including interference that
may cause undesired operation of the device.

Frequency bands: 24.05–24.25GHz

Output power: less than 20 milliwatts

Radio frequency statement
(Type B) (if so equipped)

For USA

FCC: OAYSRR3B

This device complies with part 15 of the FCC
Rules.

Operation is subject to the following two
conditions: (1) this device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference

that

may

cause

undesired

operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

5-66

Starting and driving

For Canada

Applicable law: Canada 310

This

device

contains

licence-exempt

transmitter(s)/receiver(s) that comply with
Innovation, Science and Economic Develop-
ment Canada’s licence-exempt RSS(s).

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) This device must accept
any interference, including interference that
may cause undesired operation of the device.

Radio frequency radiation exposure informa-
tion: This equipment complies with radiation
exposure limits set forth for an uncontrolled
environment. This equipment should be in-
stalled and operated with minimum distance
of 20 cm between the radiator and your
body.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the RCTA system
could result in serious injury or death.

•

The RCTA system is not a replacement
for proper driving procedures and is not
designed to prevent contact with ve-
hicles or objects. When backing out of a
parking space, always use the side and
rear mirrors and turn and look in the di-
rection your vehicle will move. Never rely
solely on the RCTA system.

The RCTA system will assist you when back-
ing out from a parking space. When the ve-
hicle is in reverse, the system is designed to
detect other vehicles approaching from the
right or left of the vehicle. If the system de-
tects cross traffic, it will alert you.

REAR CROSS TRAFFIC ALERT
(RCTA)

Starting and driving

5-67

RCTA SYSTEM OPERATION

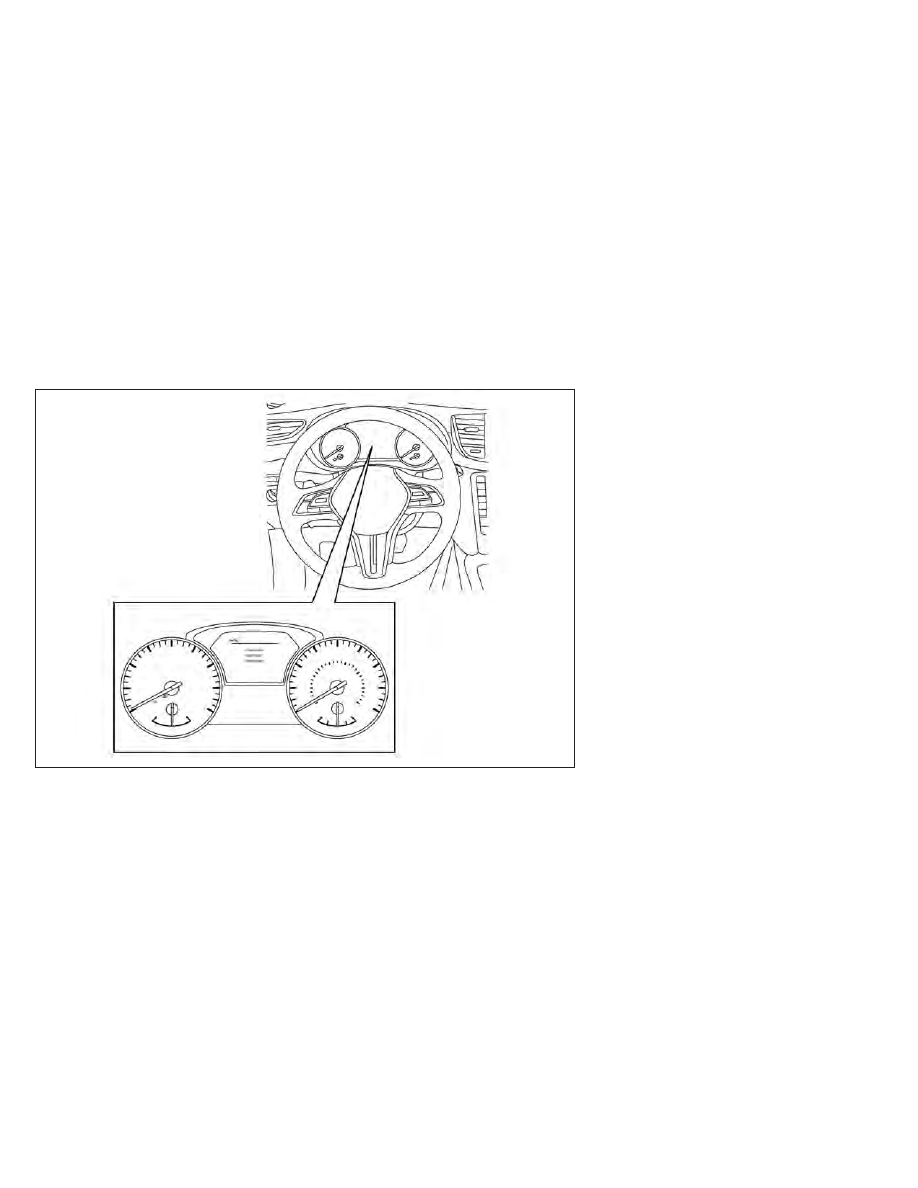

1. Side indicator light

The RCTA system can help alert the driver of
an approaching vehicle when the driver is
backing out of a parking space.

When the shift position is in R (Reverse) and
the vehicle speed is less than approximately 5
mph

(8

km/h),

the

RCTA

system

is

operational.

If the radar detects an approaching vehicle
from either side, the system chimes (once)
and the side indicator light flashes on the side
the vehicle is approaching from.

LSD3608

5-68

Starting and driving

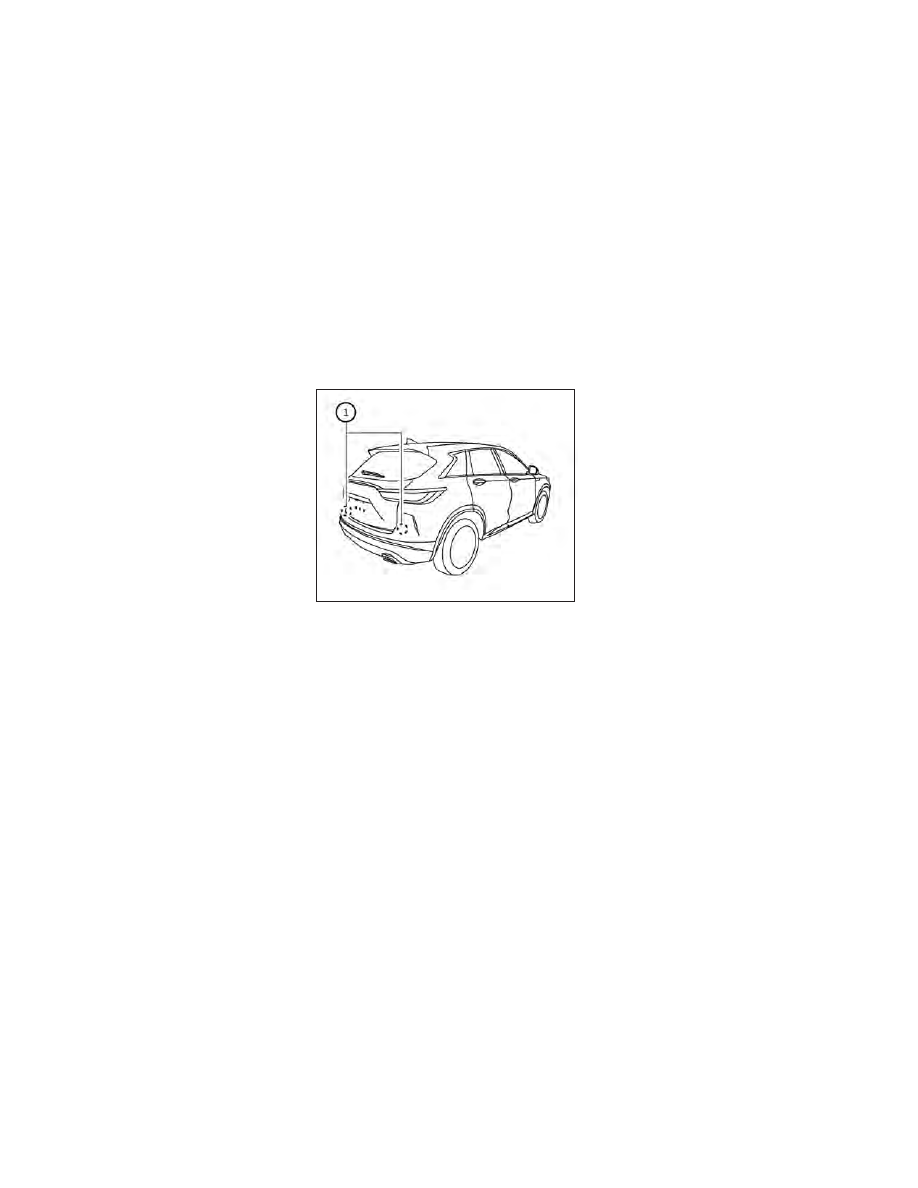

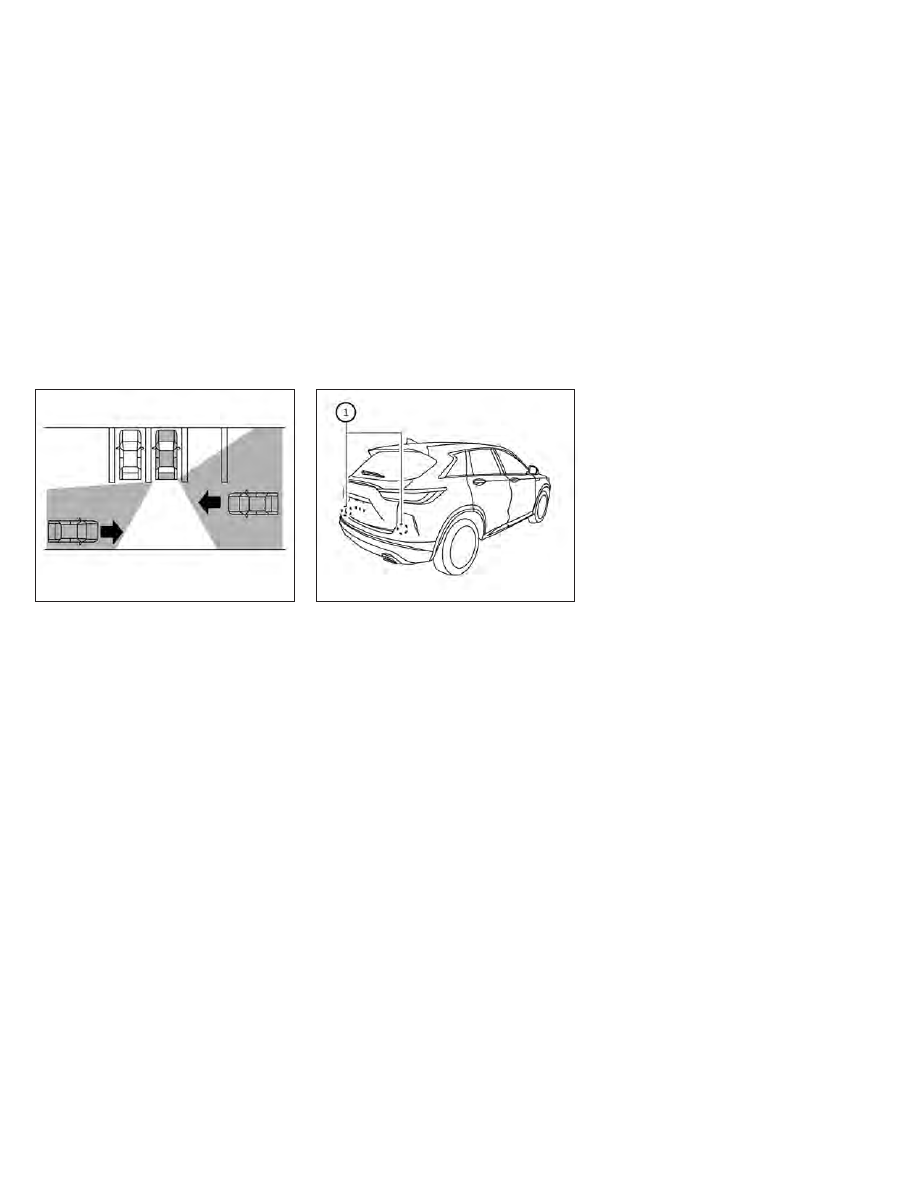

The RCTA system uses radar sensors

O

1

in-

stalled on both sides near the rear bumper to
detect an approaching vehicle.

The radar sensors

O

1

can detect an ap-

proaching vehicle from up to approximately
66 ft (20 m) away.

LSD2216

LSD2920

Starting and driving

5-69

HOW TO ENABLE/DISABLE THE

RCTA SYSTEM

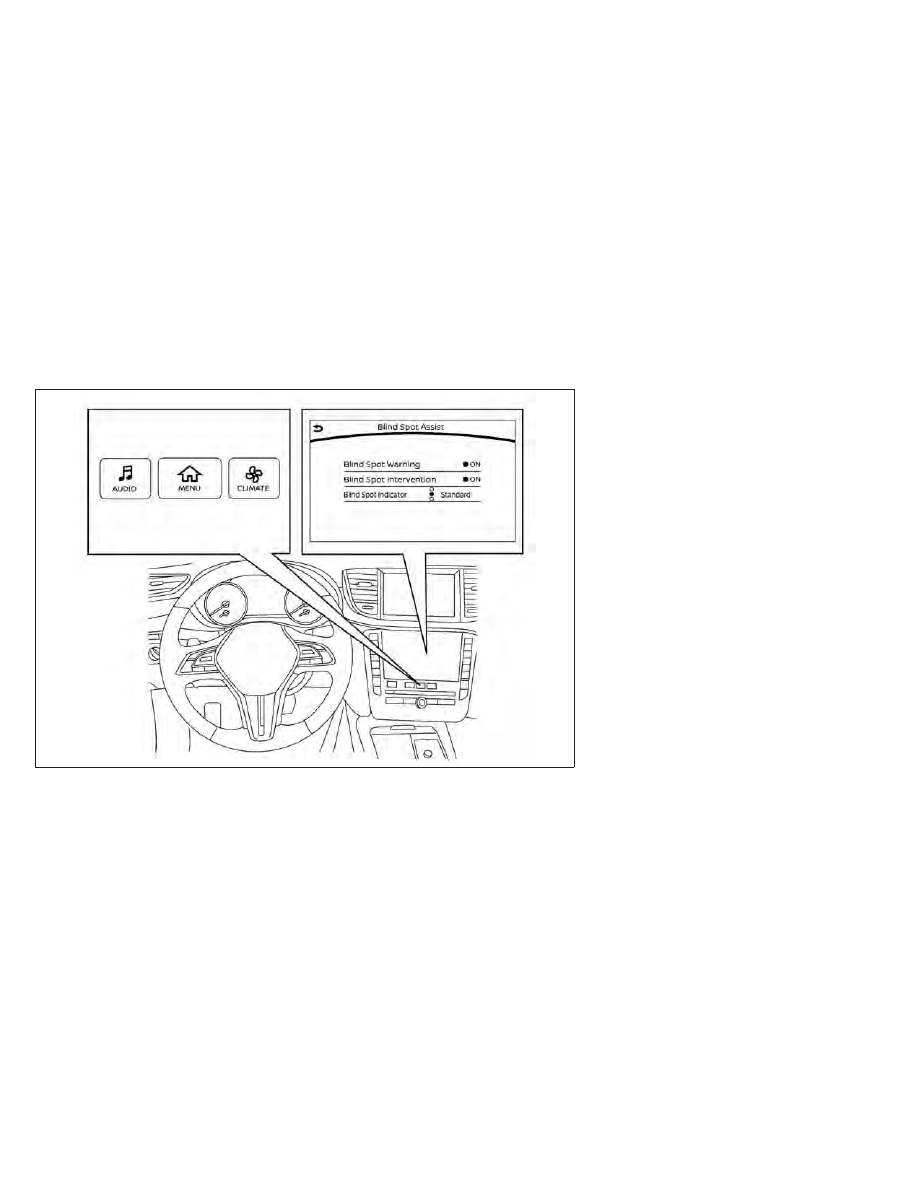

Perform the following steps to enable or dis-
able the RCTA system.

1. Press the MENU button below the lower

display screen.

2. Select “Driver Assistance.”

3. Select “Blind Spot Assist.”

4. Select “ON” to turn the “Blind Spot Warn-

ing” system on or off.

NOTE:
• The RCTA system is integrated into the

BSW system. There is not a separate se-
lection in the vehicle information display
for the RCTA system. When the BSW is
disabled,

the

RCTA

system

is

also

disabled.

• When enabling/disabling the system, the

system setting will be retained even if the
engine is restarted.

LSD3936

5-70

Starting and driving

RCTA SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the RCTA system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

•

Always check surroundings and turn to
check what is behind you before backing
up. The radar sensors detect approach-
ing (moving) vehicles. The radar sensors
cannot detect every object such as:

–

Pedestrians, bicycles, motorcycles,

animals or child-operated toy ve-
hicles

–

A vehicle that is passing at speeds

greater than approximately 19 mph
(30 km/h)

–

A vehicle that is passing at speeds

lower than approximately 5 mph
(8 km/h)

•

The radar sensors may not detect ap-
proaching vehicles in certain situations:

–

Illustration

O

A

:

When

a

vehicle

parked next to you obstructs the
beam of the radar sensor.

–

Illustration

O

B

: When the vehicle is

parked in an angled parking space.

–

Illustration

O

C

: When the vehicle is

parked on inclined ground.

–

Illustration

O

D

: When an approaching

vehicle turns into your vehicle's park-
ing lot aisle.

–

Illustration

O

E

: When the angle

formed by your vehicle and ap-
proaching vehicle is small.

LSD3195

Starting and driving

5-71

•

The following conditions may reduce the
ability of the radar to detect other ve-
hicles:

–

Severe weather

–

Road spray

–

Ice/frost/snow/dirt build-up on the

vehicle

•

Do not attach stickers (including trans-
parent material), install accessories or
apply additional paint near the radar
sensors. These conditions may reduce
the ability of the radar to detect other
vehicles.

•

Excessive noise (e.g., audio system vol-
ume, open vehicle window) will interfere
with the chime sound, and it may not be
heard.

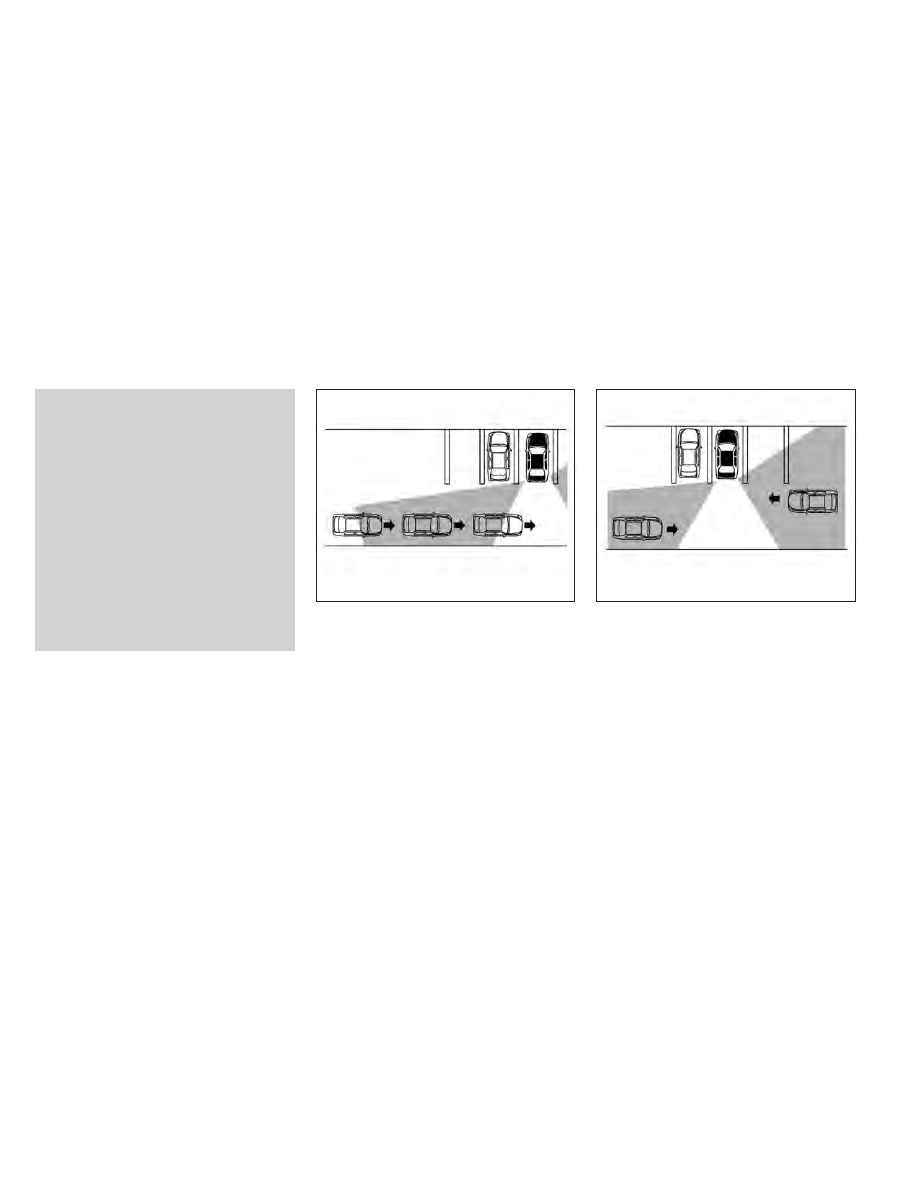

NOTE:

In the case of several vehicles approaching in
a row (Illustration 1) or in the opposite direc-
tion (Illustration 2), a chime may not be
sounded by the RCTA system after the first
vehicle passes the sensors.

LSD2043

Illustration 1

LSD2044

Illustration 2

5-72

Starting and driving

SYSTEM TEMPORARILY

UNAVAILABLE

When radar blockage is detected, the system
will be deactivated automatically. The “Un-

available: Side Radar Obstruction” warning
message will appear in the vehicle informa-
tion display.

The systems are not available until the condi-
tions no longer exist.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

NOTE:

If the BSW system stops working, the RCTA
system will also stop working.

Action to take

When the above conditions no longer exist,
the system will resume automatically.

Malfunction

When the RCTA system malfunctions, it will
turn off automatically. The system malfunc-
tion warning message will appear in the ve-
hicle information display.

NOTE:

If the BSW system stops working, the RCTA
system will also stop working.

LSD3609

Starting and driving

5-73

Action to take

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the en-
gine off and restart the engine. If the mes-
sage continues to appear, have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

The two radar sensors

O

1

for the BSW and

RCTA systems are located near the rear
bumper. Always keep the area near the radar
sensors clean.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you
visit an INFINITI retailer if the area around
the radar sensors is damaged due to a
collision.

Radio frequency statement
(Type A) (if so equipped)

For USA

FCC: OAYSRR3B

This device complies with part 15 of the FCC
Rules.

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference

that

may

cause

undesired

operation.

LSD2920

5-74

Starting and driving

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

For Canada

Applicable law: Canada 310

This device complies with Industry Canada
licence-exempt RSS standard(s).

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) this device must accept
any interference, including interference that
may cause undesired operation of the device.

Frequency bands: 24.05–24.25GHz

Output power: less than 20 milliwatts

Radio frequency statement
(Type B) (if so equipped)

For USA

FCC: OAYSRR3B

This device complies with part 15 of the FCC
Rules.

Operation is subject to the following two
conditions: (1) this device may not cause
harmful interference, and (2) this device must

accept any interference received, including
interference

that

may

cause

undesired

operation.

FCC Warning

Changes or modifications not expressly ap-
proved by the party responsible for compli-
ance could void the user’s authority to oper-
ate the equipment.

For Canada

Applicable law: Canada 310

This

device

contains

licence-exempt

transmitter(s)/receiver(s) that comply with
Innovation, Science and Economic Develop-
ment Canada’s licence-exempt RSS(s).

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) This device must accept
any interference, including interference that
may cause undesired operation of the device.

Radio frequency radiation exposure informa-
tion: This equipment complies with radiation
exposure limits set forth for an uncontrolled
environment. This equipment should be in-
stalled and operated with minimum distance
of 20 cm between the radiator and your
body.

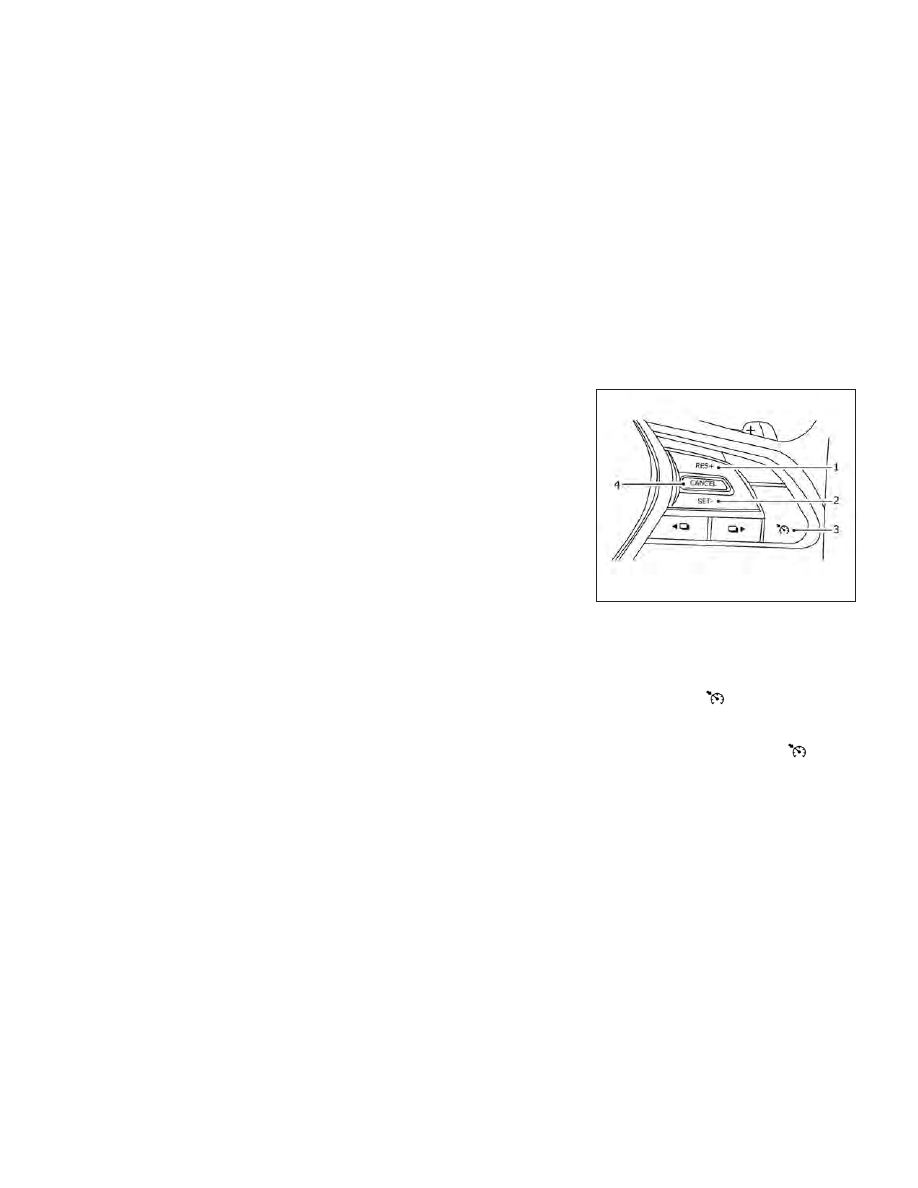

PRECAUTIONS ON CRUISE
CONTROL

1. RES+ switch

2. SET– switch

3. Cruise control

switch

4. CANCEL switch
• If the cruise control system malfunctions, it

will cancel automatically. The

indica-

tor in the vehicle information display will
blink to warn the driver.

• If the engine coolant temperature becomes

excessively high, the cruise control system
will be canceled automatically.

LSD2929

CRUISE CONTROL (if so equipped)

Starting and driving

5-75

• If the

indicator blinks, turn the Cruise

control

switch off and have the sys-

tem checked. It is recommended that you
visit an INFINITI retailer for this service.

• The

indicator may sometimes blink

when the Cruise control

switch is

turned on while pushing the RES+, SET– or
CANCEL switch. To properly set the cruise
control system, perform the steps below.

WARNING

Do not use the cruise control when driving
under the following conditions:

•

When it is not possible to keep the ve-
hicle at a set speed

•

In heavy traffic or in traffic that varies in
speed

•

On winding or hilly roads

•

On slippery roads (rain, snow, ice, etc.)

•

In very windy areas

Doing so could cause a loss of vehicle con-
trol and result in an accident.

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed
between 25 - 89 mph (40 - 144 km/h) with-
out keeping your foot on the accelerator
pedal.

To turn on the cruise control,

push the Cruise

control

switch on. The

indicator in

the vehicle information display will illuminate.

To set cruising speed,

accelerate the vehicle

to the desired speed, push the SET– switch
and release it. The

indicator in the ve-

hicle information display will illuminate. Take
your foot off the accelerator pedal. Your ve-
hicle maintains the set speed.
•

To pass another vehicle,

depress the accel-

erator pedal. When you release the pedal,
the vehicle returns to the previously set
speed.

• The vehicle may not maintain the set speed

when going up or down steep hills. If this
happens, drive without the cruise control.

To cancel the preset speed,

use one of the

following three methods:
• Push the CANCEL switch; the

indica-

tor in the vehicle information display goes
out.

• Tap the brake pedal; the

indicator

goes out.

• Push the Cruise control

switch off.

The

indicator in the vehicle informa-

tion display go out.

The cruise control is automatically canceled
and the

indicator in the vehicle informa-

tion display goes out if:
• You depress the brake pedal while pushing

the RES+ or SET– switch. The preset speed
is deleted from memory.

• The vehicle slows down more than 8 mph

(13 km/h) below the set speed.

• You move the shift lever to N (Neutral).

To reset at a faster cruising speed,

use one of

the following three methods:
• Depress the accelerator pedal. When the

vehicle attains the desired speed, push and
release the SET– switch.

• Push and hold the RES+ switch. When the

vehicle attains the speed you desire, release
the switch.

• Push and release the RES+ switch. Each

time you do this, the set speed increases by
about 1 mph (1.6 km/h).

5-76

Starting and driving
