TURNING THE BCI SYSTEM
ON/OFF

The BCI system automatically turns on every
time the engine is started.

The BCI system can be turned off temporarily
by pushing the BCI switch. The BCI OFF
message appears on the vehicle information
display. When the shift lever is placed in the R
(Reverse) position again the BCI system is
turned on.

Perform the following steps to enable or dis-
able the BCI system.

1. Press the

button until “Settings”

displays in the vehicle information dis-
play. Use the

to select “Driver As-

sistance.” Then press the ENTER button.

2. Select “Back-up Collision Interv.,” and

press the ENTER button.

3. Select “Ignition On Status” and press

ENTER.

LSD2589

5-64

Starting and driving

BCI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BCI system. Failure to follow the warn-
ings and instructions for proper use of the
BCI system could result in serious injury or
death.

∙ Always check surroundings and turn to

check what is behind you before backing
up. The radar sensors detect approaching
(moving) vehicles. The radar sensors can-
not detect every object such as:

– Pedestrians, bicycles, motorcycles,

animals or child-operated toy vehicles

– A vehicle that is passing at speeds

greater than approximately 15 mph
(24 km/h)

∙ The radar sensors may not detect ap-

proaching vehicles in certain situations:

– Illustration

䊊

A

: When a vehicle parked

next to you obstructs the beam of the
radar sensor.

– Illustration

䊊

B

: When the vehicle is

parked in an angled parking space.

– Illustration

䊊

C

: When the vehicle is

parked on inclined ground.

LSD3195

Starting and driving

5-65

– Illustration

䊊

D

: When an approaching

vehicle turns into your vehicle’s park-
ing lot aisle.

– Illustration

䊊

E

:

When

the

angle

formed by your vehicle and approach-
ing vehicle is small.

∙ The following conditions may reduce the

ability of the radar to detect other
vehicles:

– Severe weather

– Road spray

– Ice/frost/dirt build up on the vehicle

∙ Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the radar sen-
sors. These conditions may reduce the
ability of the radar to detect other
vehicles.

∙ The sonar sensors detect stationary ob-

jects behind the vehicle. The sonar sensor
may not detect:

– Small or moving objects

– Wedge-shaped objects

– Objects close to the bumper (less than

approximately 1 ft [30 cm])

– Thin objects such as rope, wire and

chain, etc.

∙ The brake engagement by the BCI system

is not as effective on a slope as it is on flat
ground. When on a steep slope the sys-
tem may not function properly.

∙ Do not use the BCI system under the fol-

lowing conditions because the system
may not function properly:

– When driving with a tire that is not

within normal tire conditions (e.g., tire
wear, low tire pressure, installation of
spare tire, tire chains, non-standard
wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

∙ Do not use the BCI system when towing a

trailer.

∙ Excessive noise (e.g., audio system vol-

ume, open vehicle window) will interfere
with the chime sound, and it may not be
heard.

SYSTEM TEMPORARILY NOT
AVAILABLE

If the following messages appear on the ve-
hicle information display, a chime will sound
and the BCI system will be turned off auto-
matically:

∙ “Unavailable: High Accelerator Temp.”:

If the vehicle is parked in direct sunlight
under high temperature conditions (over
approximately 104°F [40°C]) and then
started, the BCI system may be deacti-
vated automatically and the “Unavailable:
High Accelerator Temp” message will ap-
pear in the vehicle information display for
a period of time.

When the interior temperature is re-
duced, turn off the BCI system and turn it
on again.

∙ “Unavailable: Side Radar Obstruction”:

When side radar blockage is detected.

When the blockage is removed, turn off
the BCI system and turn it on again.

5-66

Starting and driving

SYSTEM MALFUNCTION

If the BCI system malfunctions, it will turn off
automatically, a chime will sound and the BCI
system warning light (orange) will illuminate.

Action to take:
Stop the vehicle in a safe location, turn the
engine off and restart the engine. If the warn-
ing light (orange) continues to illuminate,
have the system checked. It is recommended
that you visit an INFINITI retailer for this
service.

SYSTEM MAINTENANCE

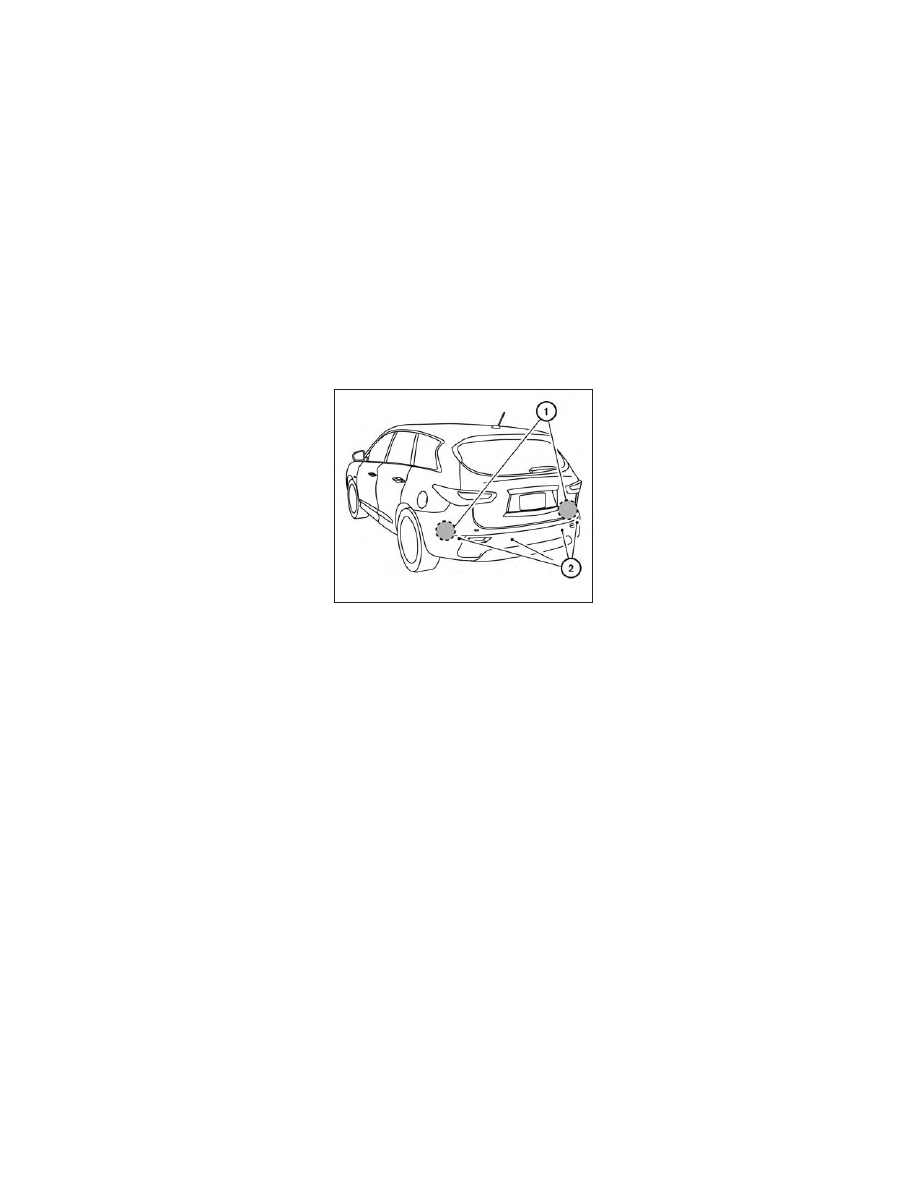

The radar sensors

䊊

1

and the sonar sensors

䊊

2

for the BCI system are located near the

rear bumper. Always keep the area near the
radar sensors clean.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you
visit an INFINITI retailer if the area around
the radar sensors is damaged due to a colli-
sion.

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s au-
thority to operate the equipment.

LSD2025

Starting and driving

5-67

For Canada

This device complies with Industry Canada
Standard RSS-310.

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) this device must accept
any interference, including interference that
may cause undesired operation.

Frequency of operation:
24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Stan-
dard Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1)
Il ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à ac-
cepter tout brouillage radioélectrique reçu,
même si ce brouillage est susceptible de com-
promettre le fonctionnement du dispositif.

Fréquence d’opération :
24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une dis-
tance de 3m.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the RCTA system
could result in serious injury or death.

∙ The RCTA system is not a replacement

for proper driving procedures and is not
designed to prevent contact with ve-
hicles or objects. When backing out of a
parking space, always use the side and
rear mirrors and turn and look in the di-
rection your vehicle will move. Never rely
solely on the RCTA system.

The RCTA system will assist you when back-
ing out from a parking space. When the ve-
hicle is in reverse, the system is designed to
detect other vehicles approaching from the
right or left of the vehicle. If the system de-
tects cross traffic, it will alert you.

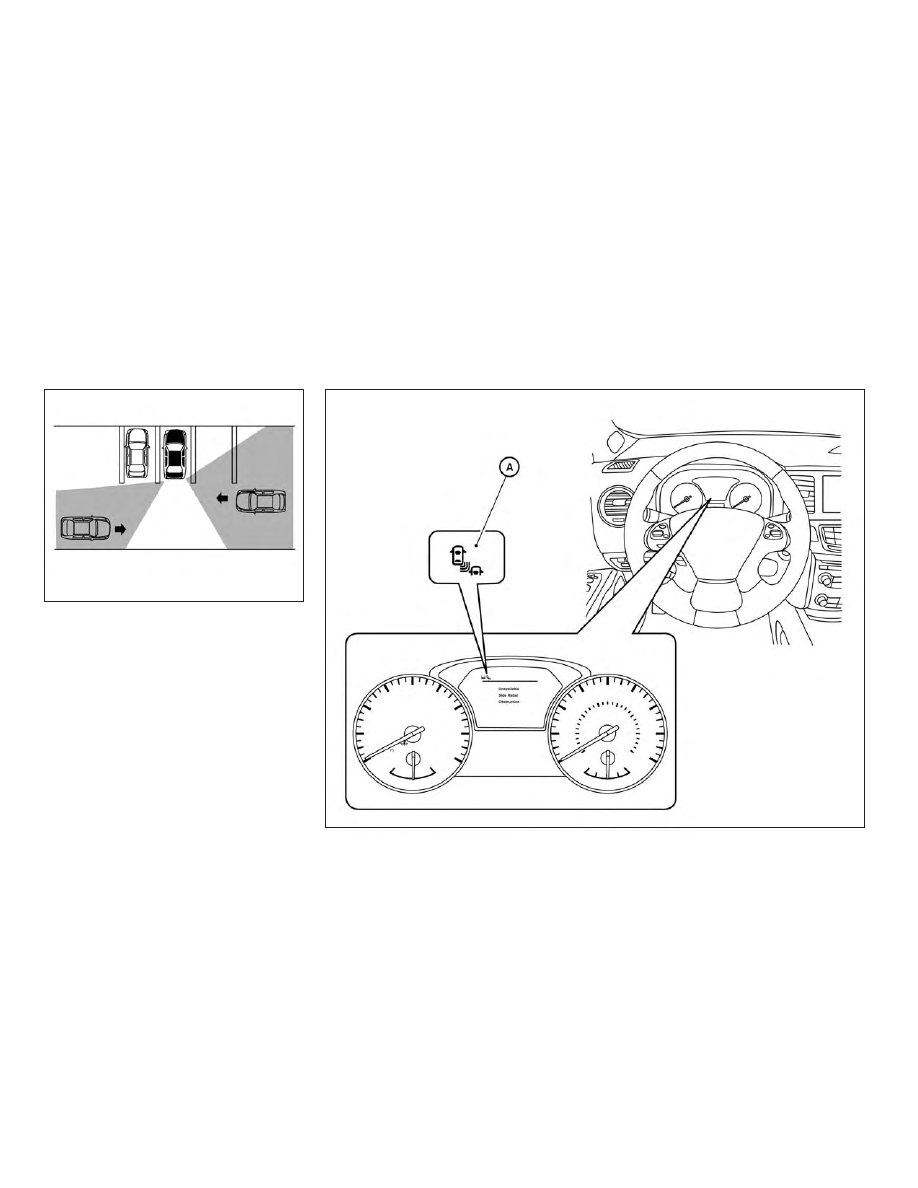

REAR CROSS TRAFFIC ALERT
(RCTA) (if so equipped)

5-68

Starting and driving

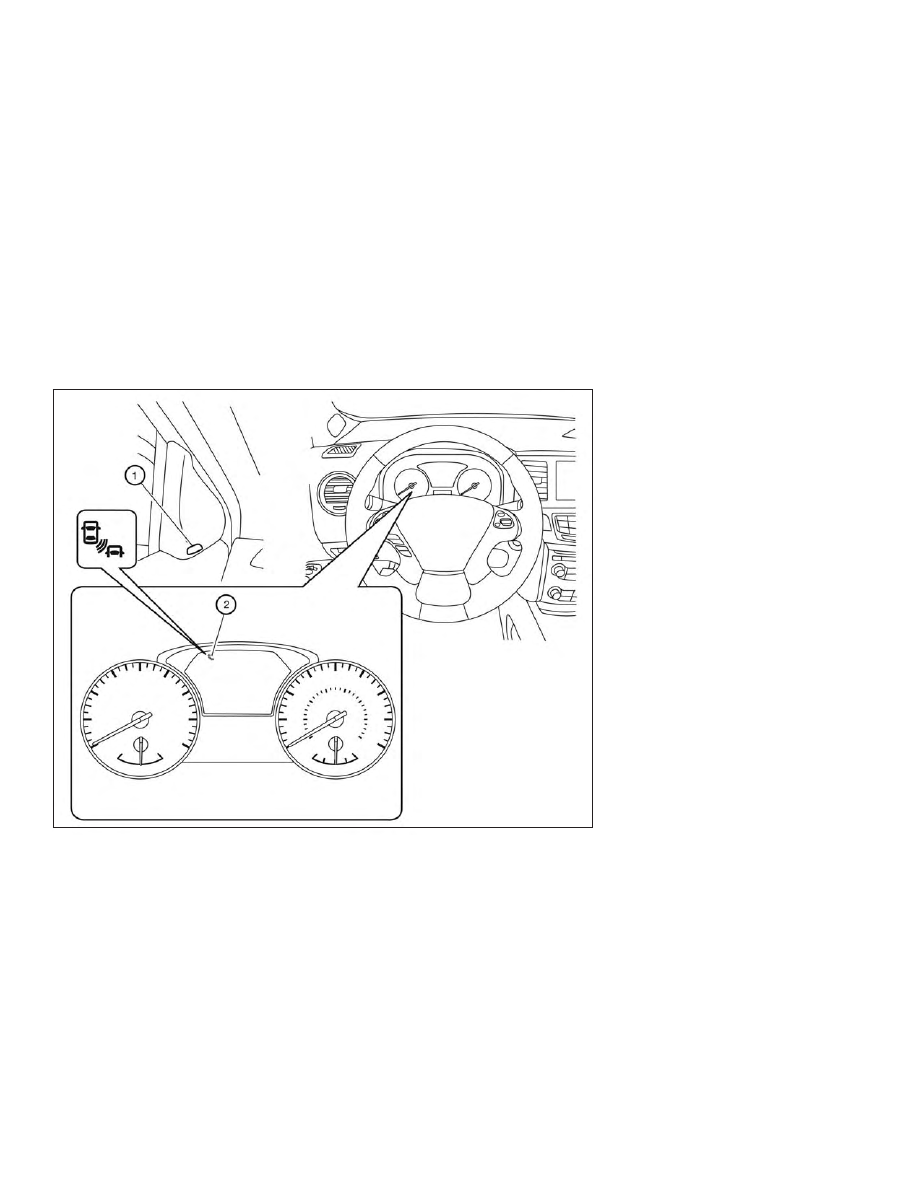

䊊

1

Side BSW/RCTA indicator light

䊊

2

BSW/RCTA indicator

RCTA SYSTEM OPERATION

The RCTA system can help alert the driver of
an approaching vehicle when the driver is
backing out of a parking space.

When the shift position is in R (Reverse) and
the vehicle speed is less than approximately
5 mph (8 km/h), the RCTA system is opera-
tional.

If the radar detects an approaching vehicle
from either side, the system chimes (once)
and the side BSW/RCTA indicator light
flashes on the side the vehicle is approaching
from.

LSD2631

Starting and driving

5-69

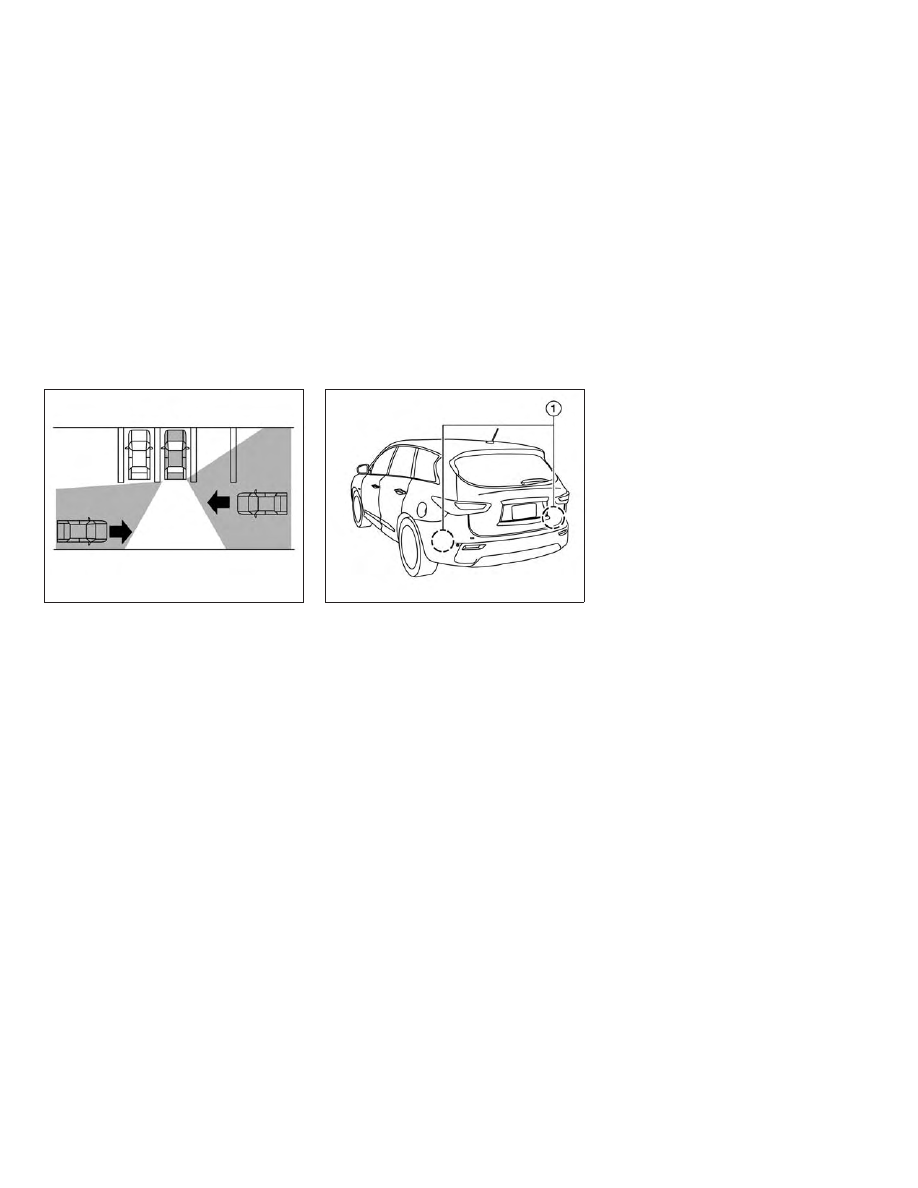

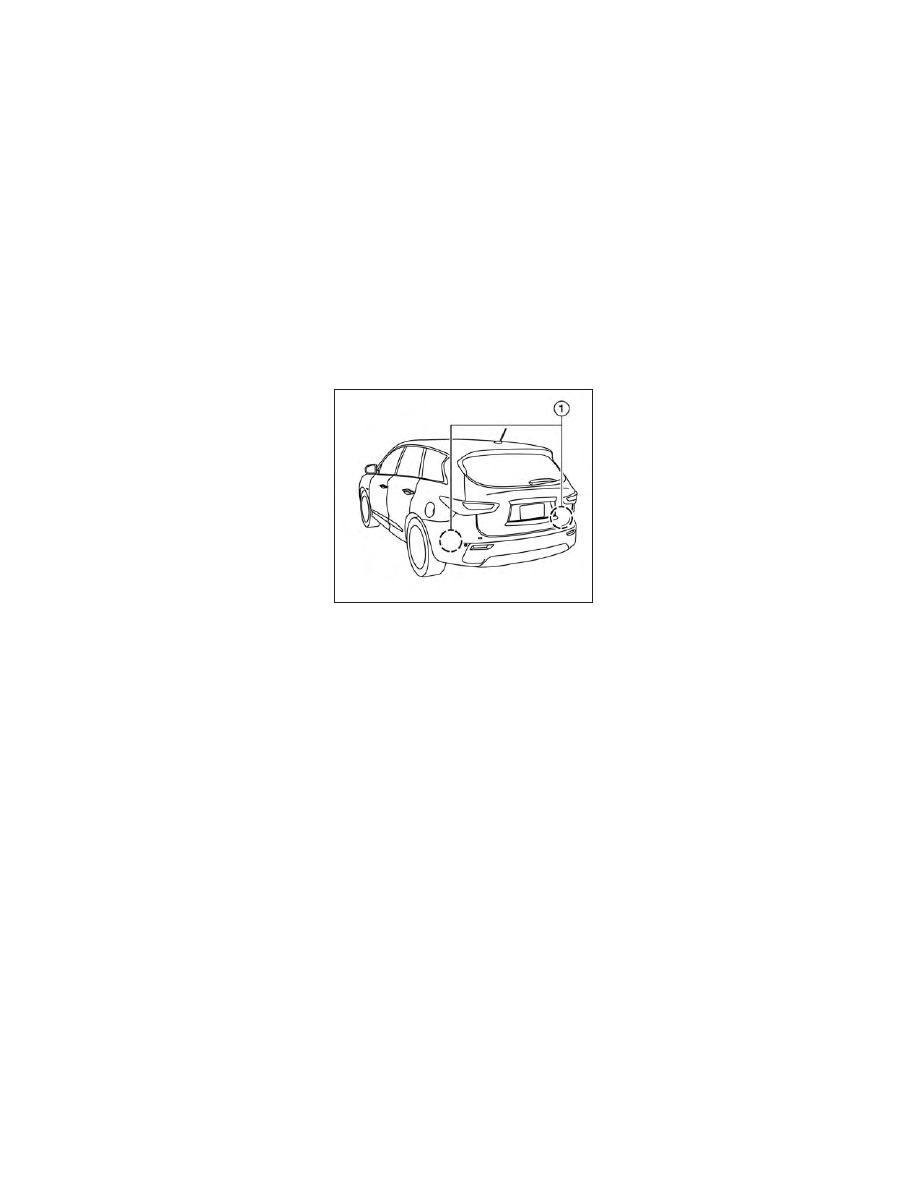

The RCTA system uses radar sensors

䊊

1

in-

stalled on both sides near the rear bumper to
detect an approaching vehicle.

The radar sensors

䊊

1

can detect an ap-

proaching vehicle from up to approximately
66 ft (20 m) away.

LSD2216

LSD2221

5-70

Starting and driving

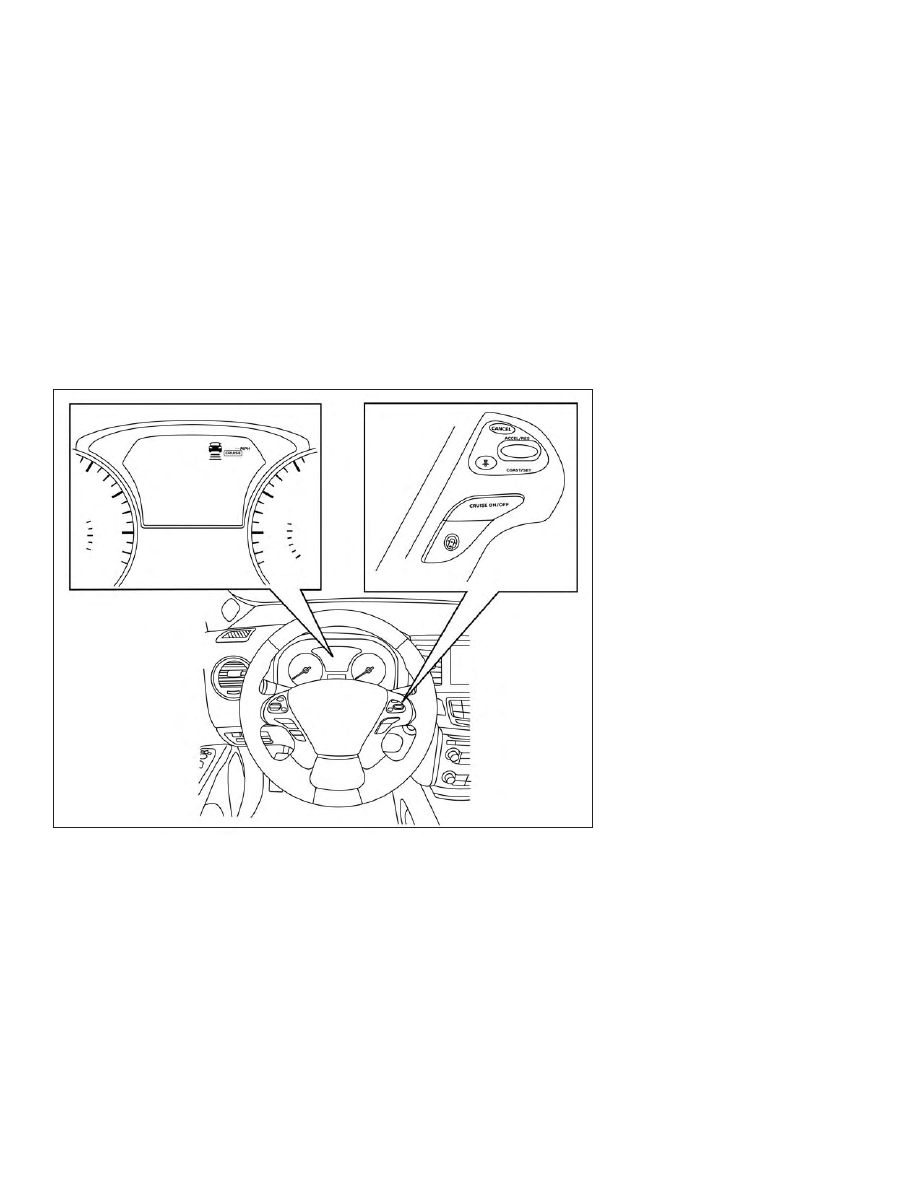

HOW TO ENABLE/DISABLE THE
RCTA SYSTEM

When the RCTA system is enabled in the
vehicle information display, the system can
be turned off temporarily by pushing the
warning systems switch. For additional infor-
mation, refer to “Warning systems switch” in
the “Instruments and controls” section of this
manual.

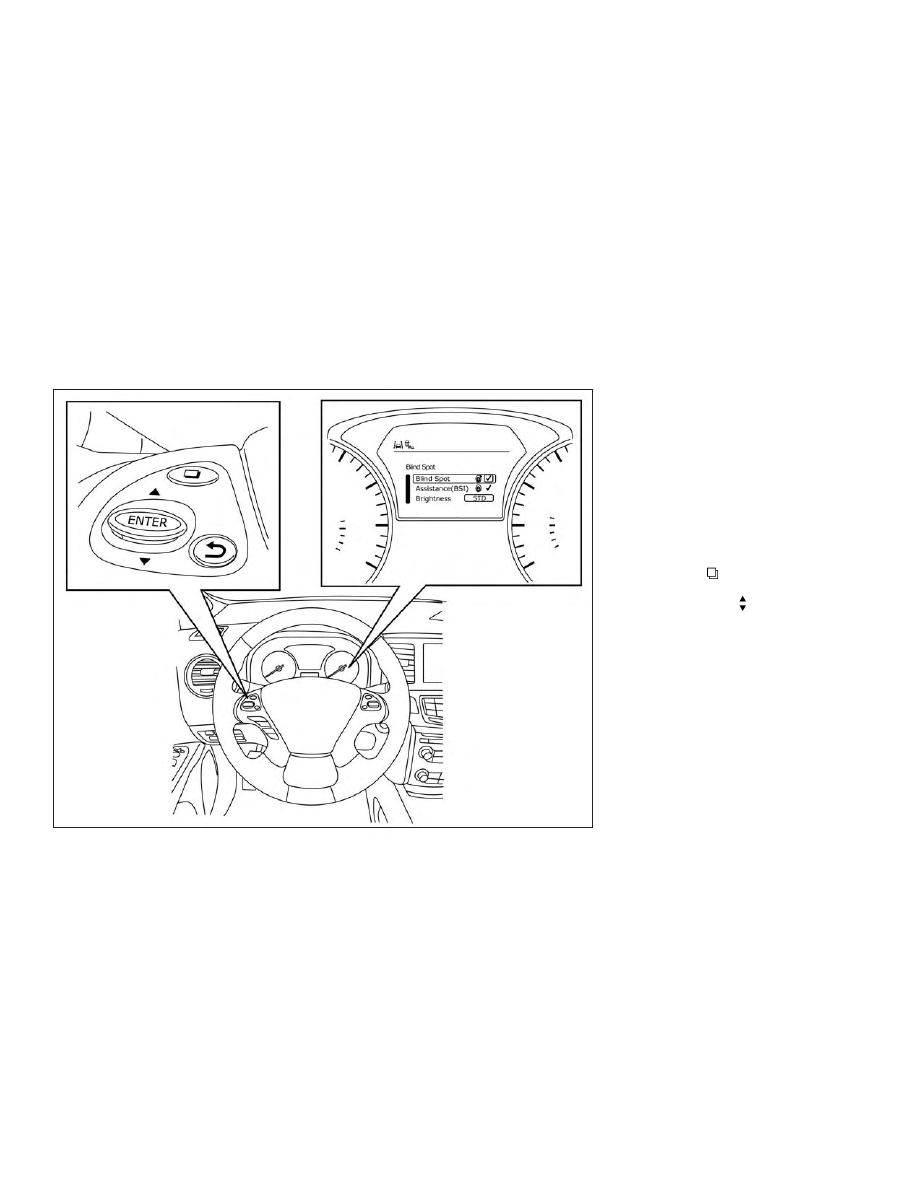

Perform the following steps to enable or dis-
able the RCTA system.

1. Press the

button until “Settings”

displays in the vehicle information dis-
play. Use the

button to select

“Driver Assistance.” Then press the EN-
TER button.

2. Select “Driving Aids” and press the EN-

TER button.

3. Select “Blind Spot” and press the ENTER

button.

4. Select “Blind Spot” and use the ENTER

button to turn the system on or off.

LSD2816

Starting and driving

5-71

When the RCTA system is turned on, the
BSW/RCTA indicator (white) in the vehicle
information display illuminates.

NOTE:

∙ The RCTA system is integrated into the

BSW system. There is not a separate se-
lection in the vehicle information display
for the RCTA system. When the BSW is
disabled, the RCTA system is also dis-
abled.

∙ When enabling/disabling the system,

the system setting will be retained even
if the engine is restarted.

RCTA SYSTEM LIMITATIONS

LSD3195

5-72

Starting and driving

WARNING

Listed below are the system limitations for
the RCTA system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

∙ Always check surroundings and turn to

check what is behind you before backing
up. The radar sensors detect approaching
(moving) vehicles. The radar sensors can-
not detect every object such as:

– Pedestrians, bicycles, motorcycles,

animals or child-operated toy vehicles

– A vehicle that is passing at speeds

greater than approximately 19 mph
(30 km/h)

– A vehicle that is passing at speeds

lower than approximately 5 mph
(8 km/h)

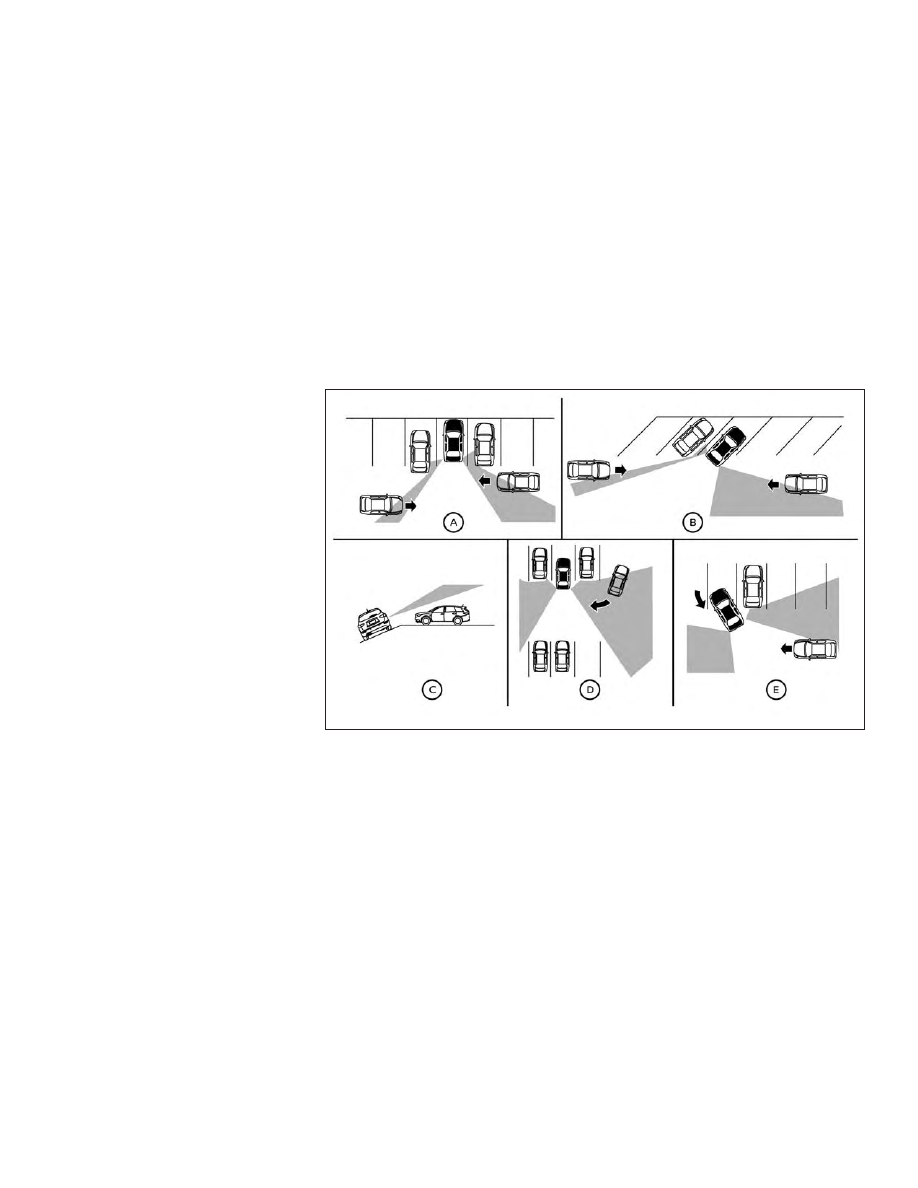

∙ The radar sensors may not detect ap-

proaching vehicles in certain situations:

– Illustration

䊊

A

: When a vehicle parked

next to you obstructs the beam of the
radar sensor.

– Illustration

䊊

B

: When the vehicle is

parked in an angled parking space.

– Illustration

䊊

C

: When the vehicle is

parked on inclined ground.

– Illustration

䊊

D

: When an approaching

vehicle turns into your vehicle’s park-
ing lot aisle.

– Illustration

䊊

E

:

When

the

angle

formed by your vehicle and approach-
ing vehicle is small.

∙ The following conditions may reduce the

ability of the radar to detect other
vehicles:

– Severe weather

– Road spray

– Ice/frost/snow/dirt build-up on the

vehicle

∙ Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the radar sen-
sors. These conditions may reduce the
ability of the radar to detect other
vehicles.

∙ Excessive noise (e.g., audio system vol-

ume, open vehicle window) will interfere
with the chime sound, and it may not be
heard.

NOTE:

In the case of several vehicles approaching in
a row (Illustration 1) or in the opposite direc-
tion (Illustration 2), a chime may not be
sounded by the RCTA system after the first
vehicle passes the sensors.

Illustration 1

LSD2043

Starting and driving

5-73

SYSTEM TEMPORARILY
UNAVAILABLE

When radar blockage is detected, the system
will be deactivated automatically. The “Un-
available: Side Radar Obstruction” warning
message will appear and the BSW/RCTA in-
dicator (white) will blink

䊊

A

in the vehicle in-

formation display.

The systems are not available until the condi-
tions no longer exist.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

Illustration 2

LSD2044

LSD2634

5-74

Starting and driving

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

NOTE:

If the BSW system stops working, the RCTA
system will also stop working.

Action to take
When the above conditions no longer exist,
the system will resume automatically.

Malfunction

When the RCTA system malfunctions, it will
turn off automatically. The system malfunc-
tion warning message with the BSW/RCTA
indicator (orange) will appear in the vehicle
information display.

NOTE:

If the BSW system stops working, the RCTA
system (if so equipped) will also stop work-
ing.

Action to take
Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the en-
gine off and restart the engine. If the mes-
sage continues to appear, have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

The two radar sensors

䊊

1

for the BSW and

RCTA systems are located near the rear
bumper. Always keep the area near the radar
sensors clean.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you
visit an INFINITI retailer if the area around
the radar sensors is damaged due to a colli-
sion.

Radio frequency statement

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s au-
thority to operate the equipment.

LSD2221

Starting and driving

5-75

For Canada

This device complies with Industry Canada
Standard RSS-310.

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) this device must accept
any interference, including interference that
may cause undesired operation.

Frequency of operation:
24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Stan-
dard Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1)
Il ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à ac-
cepter tout brouillage radioélectrique reçu,
même si ce brouillage est susceptible de com-
promettre le fonctionnement du dispositif.

Fréquence d’opération :
24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une dis-
tance de 3m.

PRECAUTIONS ON CRUISE
CONTROL

1. ACCEL/RES switch

2. COAST/SET switch

3. CANCEL switch

4. ON/OFF switch

∙ If the cruise control system malfunctions,

it will cancel automatically. The SET indi-
cator in the vehicle information display
will blink to warn the driver.

∙ If the engine coolant temperature be-

comes excessively high, the cruise control
system will be canceled automatically.

∙ If the SET indicator blinks, turn the

ON/OFF switch off and have the system
checked. It is recommended that you visit
an INFINITI retailer for this service.

∙ The SET indicator may sometimes blink

when the ON/OFF switch is turned on
while

pushing

the

ACCEL/RES,

COAST/SET or CANCEL switch. To
properly set the cruise control system,
perform the steps below.

WARNING

Do not use the cruise control when driving
under the following conditions:

∙ When it is not possible to keep the vehicle

at a set speed

∙ In heavy traffic or in traffic that varies in

speed

∙ On winding or hilly roads

∙ On slippery roads (rain, snow, ice, etc.)

∙ In very windy areas

Doing so could cause a loss of vehicle con-
trol and result in an accident.

SSD0941

CRUISE CONTROL (if so equipped)

5-76

Starting and driving

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed
between 25 - 89 mph (40 - 144 km/h) with-
out keeping your foot on the accelerator
pedal.

To turn on the cruise control, push the
ON/OFF switch on. The CRUISE indicator in
the vehicle information display will illuminate.

To set cruising speed, accelerate the vehicle
to the desired speed, push the COAST/SET
switch and release it. The SET indicator in the
vehicle information display will illuminate.
Take your foot off the accelerator pedal.
Your vehicle maintains the set speed.

∙ To pass another vehicle, depress the ac-

celerator pedal. When you release the
pedal, the vehicle returns to the previ-
ously set speed.

∙ The vehicle may not maintain the set

speed when going up or down steep hills.
If this happens, drive without the cruise
control.

To cancel the preset speed, use one of the
following three methods:

∙ Push the CANCEL switch; the SET indi-

cator in the vehicle information display
goes out.

∙ Tap the brake pedal; the SET indicator

goes out.

∙ Push the ON/OFF switch off. Both the

CRUISE indicator and SET indicator in
the vehicle information display go out.

The cruise control is automatically canceled
and the SET indicator in the vehicle informa-
tion display goes out if:

∙ You depress the brake pedal while push-

ing the ACCEL/RES or COAST/SET
switch. The preset speed is deleted from
memory.

∙ The vehicle slows down more than 8 mph

(13 km/h) below the set speed.

∙ You move the shift lever to N (Neutral).

To reset at a faster cruising speed, use one of
the following three methods:

∙ Depress the accelerator pedal. When the

vehicle attains the desired speed, push
and release the COAST/SET switch.

∙ Push and hold the ACCEL/RES switch.

When the vehicle attains the speed you
desire, release the switch.

∙ Push

and

release

the

ACCEL/RES

switch. Each time you do this, the set
speed

increases

by

about

1

mph

(1.6 km/h).

To reset at a slower cruising speed, use one
of the following three methods:

∙ Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

∙ Push and hold the COAST/SET switch.

Release the switch when the vehicle
slows to the desired speed.

∙ Push

and

release

the

COAST/SET

switch. Each time you do this, the set
speed

decreases

by

about

1

mph

(1.6 km/h).

To resume the preset speed, push and re-
lease the ACCEL/RES switch. The vehicle
returns to the last set cruising speed when
the vehicle speed is over 25 mph (40 km/h).

Starting and driving

5-77

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the ICC system could
result in serious injury or death.

∙ The ICC system is only an aid to assist the

driver and is not a collision warning or
avoidance device. It is the driver’s re-
sponsibility to stay alert, drive safely and
be in control of the vehicle at all times.

∙ Always observe posted speed limits and

do not set the speed over them.

∙ Always drive carefully and attentively

when using the ICC system. Read and un-
derstand the Owner’s Manual thor-
oughly before using the ICC system. To
avoid serious injury or death, do not rely
on the system to prevent accidents or to
control the vehicle’s speed in emergency
situations. Do not use the ICC system ex-
cept in appropriate road and traffic
conditions.

The ICC system is intended to enhance the
operation of the vehicle when following a
vehicle traveling in the same lane and direc-
tion.

The ICC system uses a radar sensor

䊊

A

lo-

cated on the front of the vehicle to detect
vehicles traveling ahead.

If the radar sensor detects a slower moving
vehicle ahead, the system will reduce the ve-
hicle speed so that your vehicle follows the
vehicle in front at the selected distance.

The detection range of the sensor is approxi-
mately 390 ft (120 m) ahead.

LSD2702

INTELLIGENT CRUISE CONTROL
(ICC) (if so equipped)

5-78

Starting and driving

ICC SYSTEM OPERATION

The ICC system maintains a selected distance
from the vehicle in front of you within the
speed range 0 to 90 mph (0 to 144 km/h) up
to the set speed. The set speed can be se-
lected by the driver between 20 to 90 mph
(32 to 144 km/h), based on road conditions.

The vehicle travels at the set speed when the
road ahead is clear.

The ICC system is designed to maintain a
selected distance from the vehicle in front of
you and can reduce the speed to match a
slower vehicle ahead. The system will decel-
erate the vehicle as necessary and if the ve-
hicle ahead comes to a stop, the vehicle de-
celerates to a standstill. However, the ICC
system can only apply up to 40% of the vehi-
cle’s total braking power.

This system should only be used when traffic
conditions allow vehicle speeds to remain
fairly constant or when vehicle speeds
change gradually. If a vehicle moves into the
traveling lane ahead or if a vehicle traveling
ahead rapidly decelerates, the distance be-
tween vehicles may become closer because
the ICC system cannot decelerate the vehicle
quickly enough. If this occurs, the ICC system

LSD3139

Starting and driving

5-79
