For Canada

This device complies with Industry Canada
Standard RSS-310.

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) this device must accept
any interference, including interference that
may cause undesired operation.

Frequency of operation:
24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Stan-
dard Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1)
Il ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à ac-
cepter tout brouillage radioélectrique reçu,
même si ce brouillage est susceptible de com-
promettre le fonctionnement du dispositif.

Fréquence d’opération :
24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une dis-
tance de 3m.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSI system could
result in serious injury or death.

∙ The BSI system is not a replacement for

proper driving procedure and is not de-
signed to prevent contact with vehicles
or objects. When changing lanes, always
use the side and rear mirrors and turn and
look in the direction you will move to en-
sure it is safe to change lanes. Never rely
solely on the BSI system.

∙ There is a limitation to the detection ca-

pability of the radar or the sonar. Not
every moving object or vehicle will be de-
tected. Using the BSI system under some
road, ground, lane marker, traffic or
weather conditions could lead to im-
proper system operation. Always rely on
your own operation to avoid accidents.

∙ The BSI system operates above approxi-

mately 37 mph (60 km/h).

The BSI system can help alert the driver of
other vehicles in adjacent lanes when chang-
ing lanes.

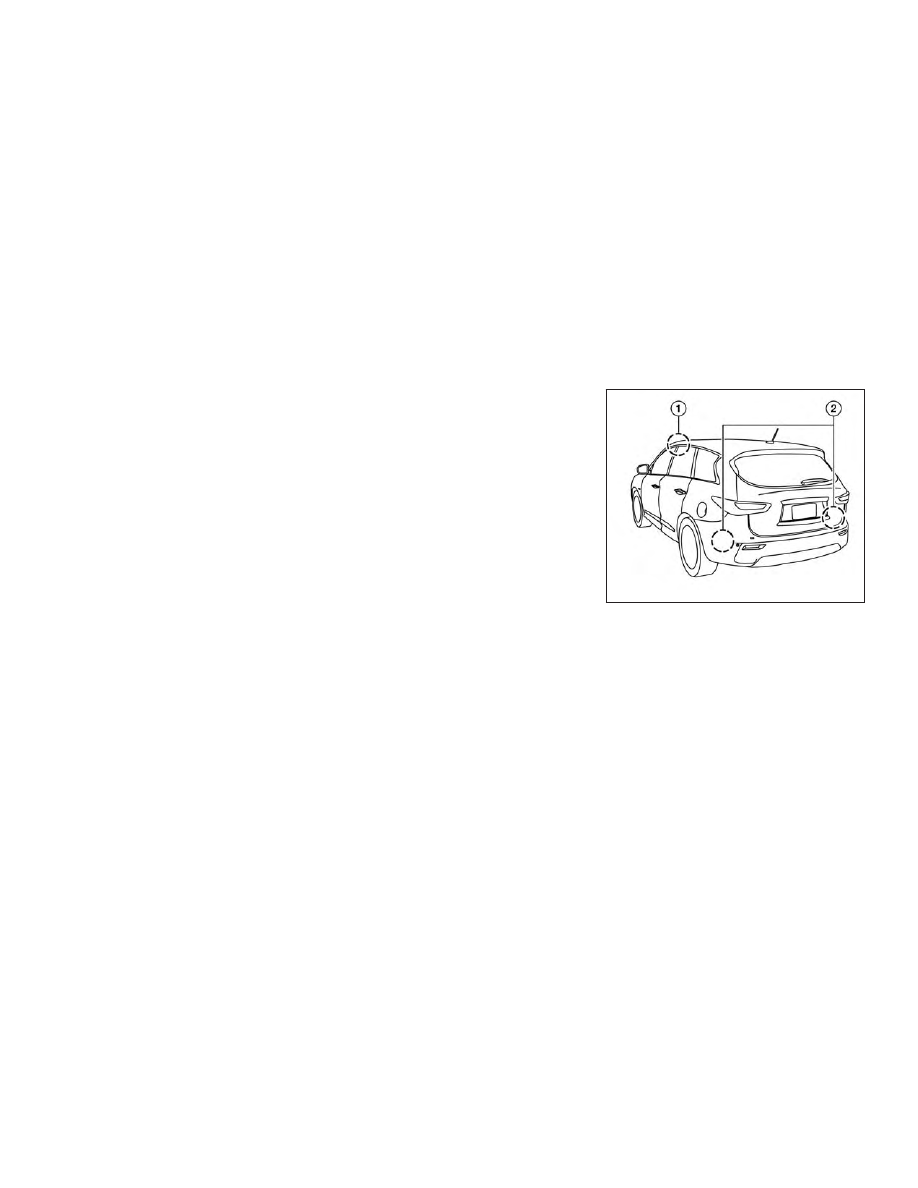

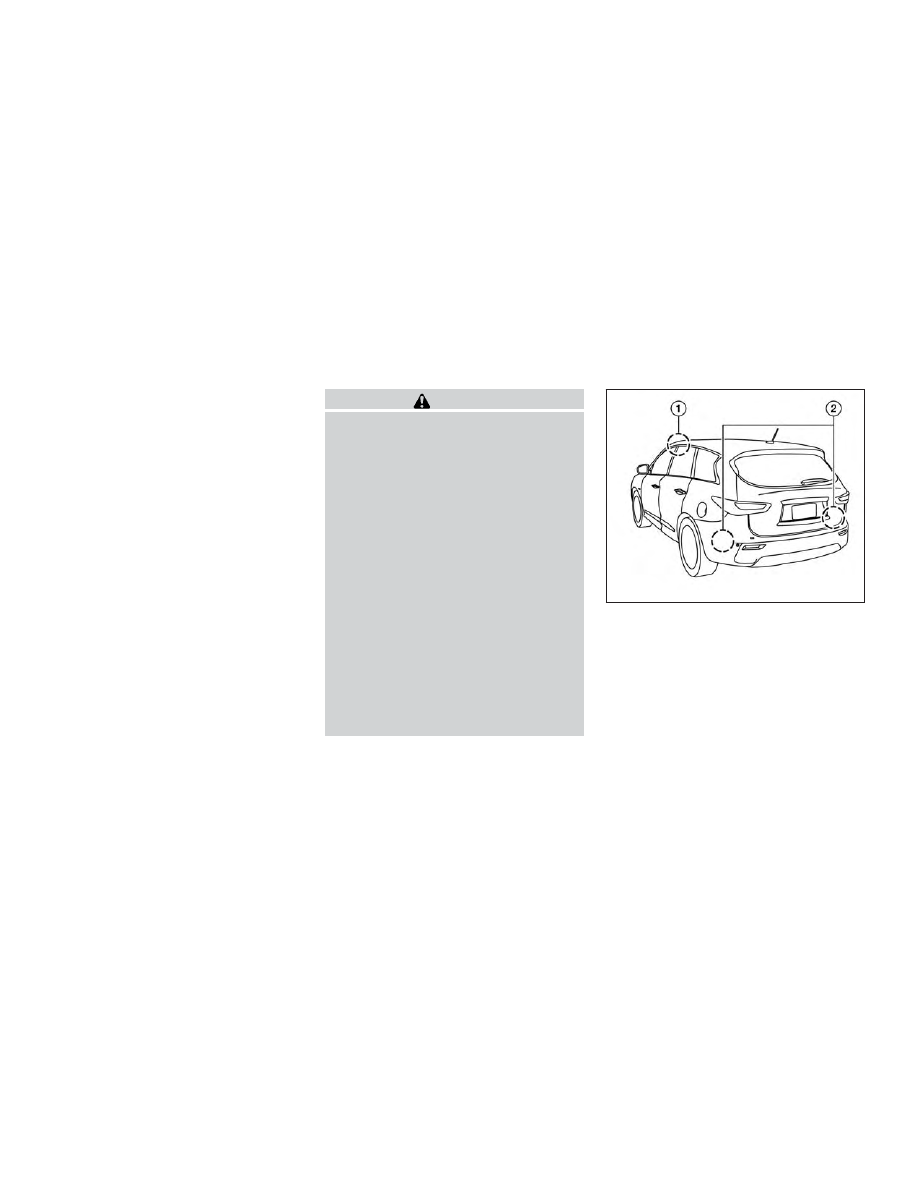

The BSI system uses a camera

䊊

1

installed

behind the windshield to monitor the lane
markers of your traveling lane and radar sen-
sors

䊊

2

installed near the rear bumper to

detect other vehicles in an adjacent lane.

The BSI system operates above approxi-
mately 37 mph (60 km/h). If the system de-
tects a vehicle in the detection zone and your
vehicle is approaching the lane marker, the
BSI system provides an audible warning
(three times), flashes the side indicator light
and slightly applies the brakes for a short
period of time on one side to help return the
vehicle back to the traveling lane. The BSI
system provides an audible warning and

LSD2153

BLIND SPOT INTERVENTION® (BSI)
(if so equipped)

5-48

Starting and driving

turns on or flashes the side indicator light
even if the BSW system is off.

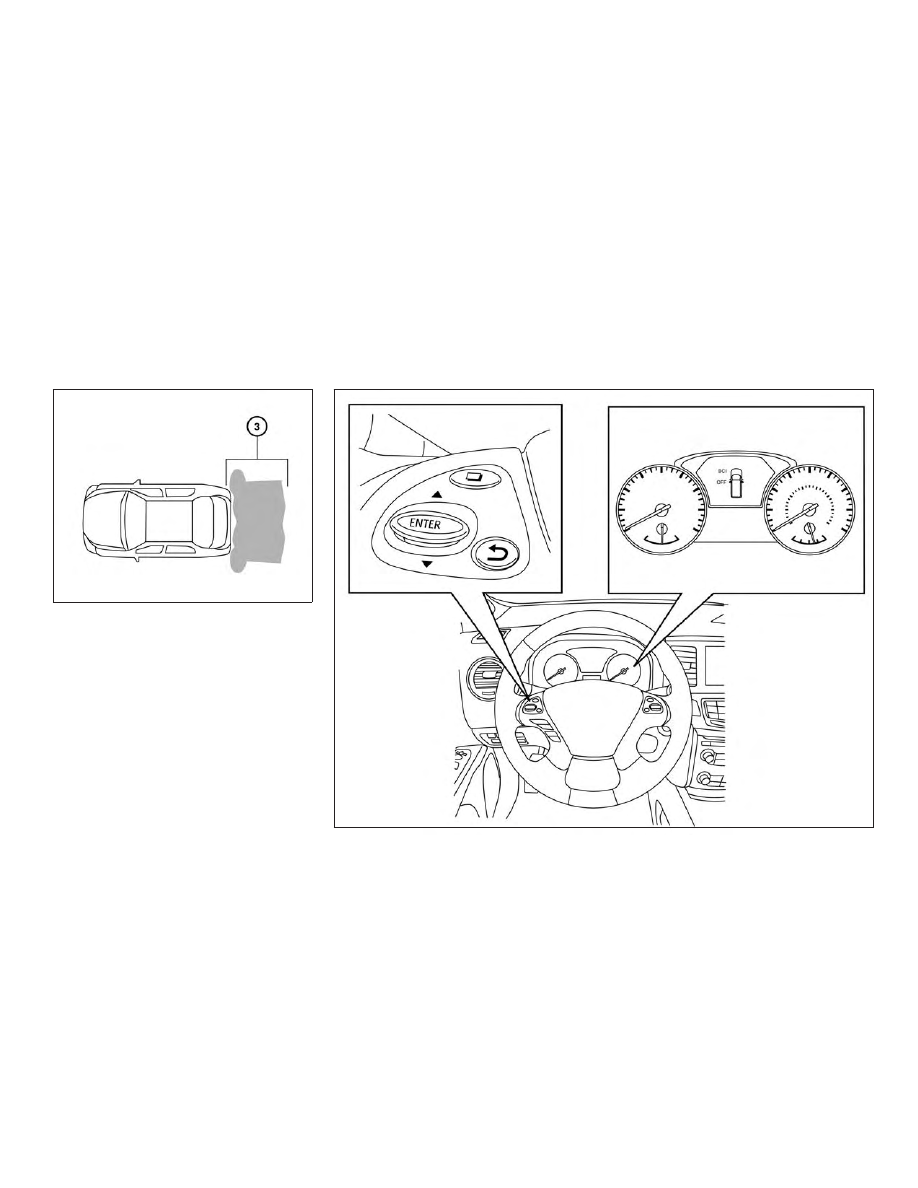

Detection zone

SSD1030

LSD2634

Starting and driving

5-49

BSI SYSTEM OPERATION

If the radar sensors detect vehicles in the
detection zone, the side indicator light lo-
cated near the outside mirrors illuminates. If
your vehicle is approaching a lane marker, the
system chimes a sound (three times) and the
side indicator light flashes. Then the system
applies the brakes on one side of the vehicle
for a moment to help return the vehicle back
to the center of the lane. BSI operates re-
gardless of turn signal usage.

NOTE:

Warning and brake control will only be acti-
vated if the side indicator light is already
illuminated when your vehicle approaches a
lane marker. If another vehicle comes into
the detection zone after your vehicle has
crossed a lane marker, no warning or brake
control will be activated. For additional in-
formation, refer to “BSI driving situations”
in this section. The BSI system is typically
activated earlier than the Lane Departure
Prevention (LDP) system when your vehicle
is approaching a lane marker.

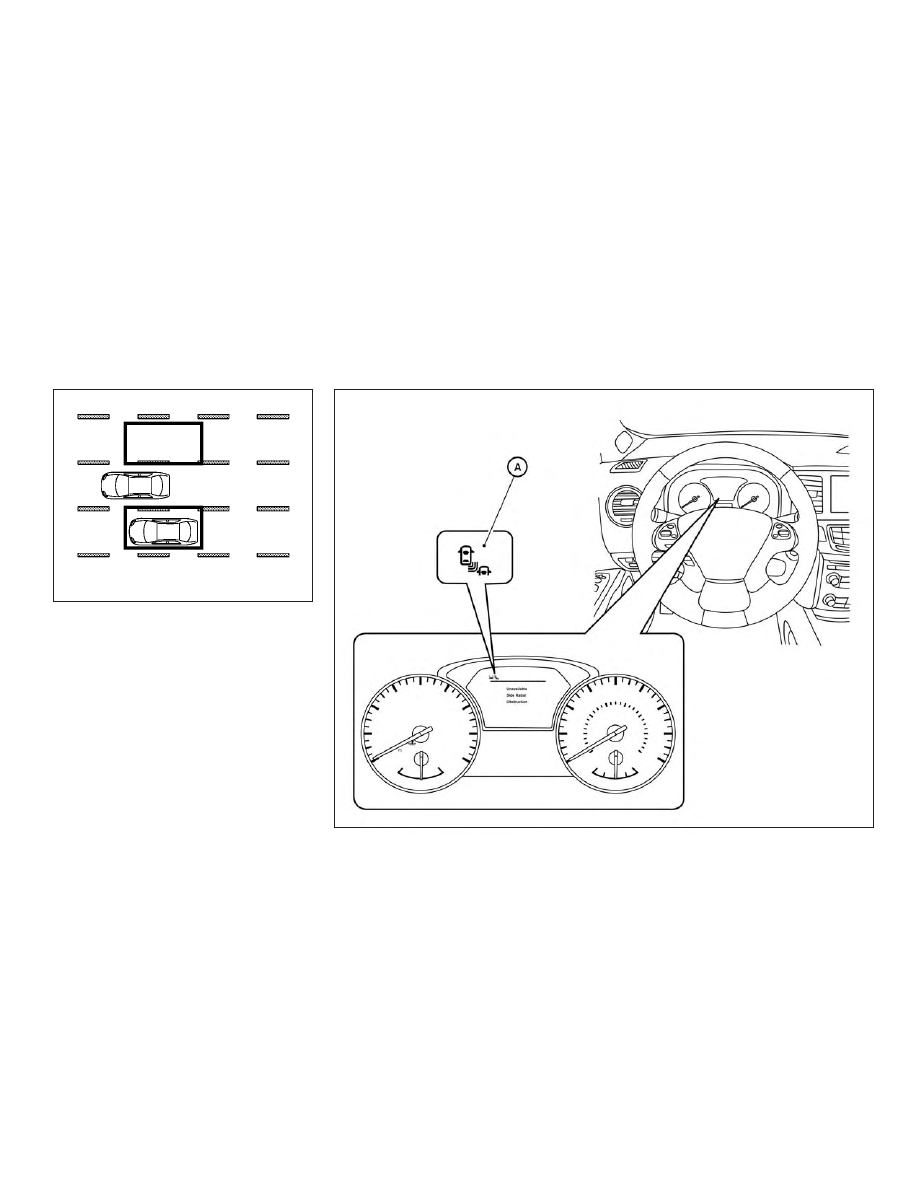

The BSI system turns on when the dynamic
driver assistance switch on the steering
wheel is pushed when the “Blind Spot Inter-
vention” is enabled in the “Driver Assistance”
menu on the vehicle information display. The
BSI ON indicator light

䊊

A

on the instrument

panel illuminates when the BSI system is
turned on.

The BSI system provides a chime and turns on
or flashes the side indicator light even if the
BSW system is off.

5-50

Starting and driving

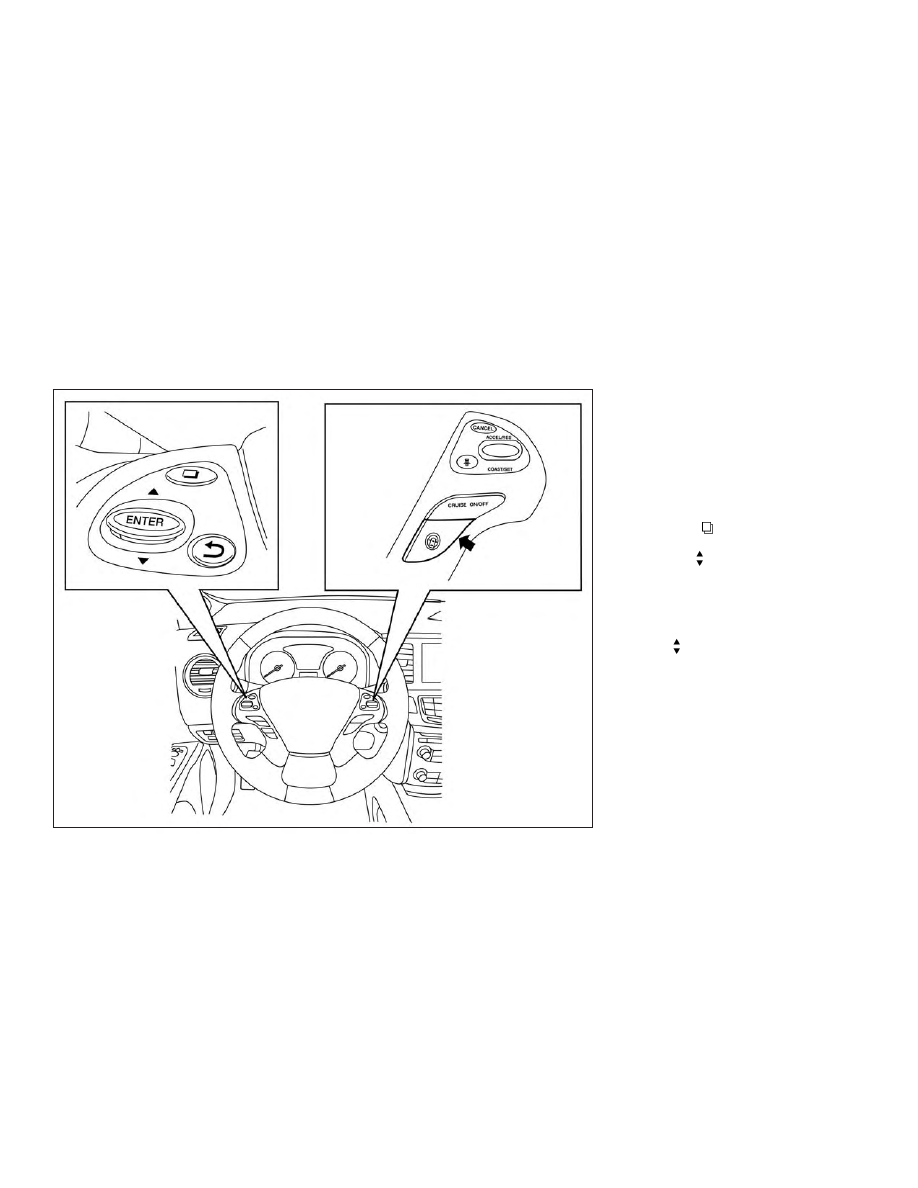

HOW TO ENABLE/DISABLE THE
BSI SYSTEM

When the BSI system is enabled in the vehicle
information display, the system can be turned
off temporarily by pushing the dynamic driver
assistance switch on the steering wheel.
Perform the following steps to enable or dis-
able the BSI system:

1. Press the

button until “Settings” dis-

plays in the vehicle information display.
Use the

button to select “Driver As-

sistance.” Then press the ENTER button.

2. Select “Driving Aids” and press the EN-

TER button.

3. To set the BSI system to on or off, use

the

buttons to navigate in the

menu and use the ENTER button to se-
lect or change an item:

∙ Select “Blind Spot” and press the EN-

TER button.

– To turn on the assistance system, use

the ENTER button to check box for
“Assistance (BSI)”

– Select “Brightness” and use the EN-

TER button to toggle through the
brightness

choices

—

“Bright/STD/Dark”

LSD2547

Starting and driving

5-51

BSI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSI system. Failure to operate the ve-
hicle in accordance with these system limi-
tations could result in serious injury or
death.

∙ The radar sensors may not be able to de-

tect and activate BSI when certain ob-
jects are present such as:

– Pedestrians, bicycles, or animals.

– Vehicles such as motorcycles, low

height vehicles, or high ground clear-
ance vehicles.

– Oncoming vehicles.

– Vehicles remaining in the detection

zone when you accelerate from a stop.
For additional information, refer to
“BSI driving situations” in this section.

– A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle. For additional
information, refer to “BSI driving situ-
ations” in this section.

– A vehicle approaching rapidly from

behind. For additional information,
refer to “BSI driving situations” in this
section.

– A vehicle which your vehicle overtakes

rapidly. For additional information,
refer to “BSI driving situations” in this
section.

– A vehicle that passes through the de-

tection zone quickly.

∙ The radar sensors’ detection zone is de-

signed based on a standard lane width.
When driving in a wider lane, the radar
sensors may not detect vehicles in an ad-
jacent lane. When driving in a narrow
lane, the radar sensors may detect ve-
hicles driving two lanes away.

∙ The radar sensors are designed to ignore

most stationary objects; however, ob-
jects such as guardrails, walls, foliage and
parked vehicles may occasionally be de-
tected. This is a normal driving condition.

∙ Severe weather or road spray conditions

may reduce the ability of the radar to de-
tect other vehicles.

∙ The camera may not detect lane markers

in the following situations and the BSI
system may not operate properly.

– On roads where there are multiple

parallel lane markers; lane markers
that are faded or not painted clearly;
yellow painted lane markers; non-
standard lane markers; lane markers
covered with water, dirt, snow, etc.

– On roads where discontinued lane

markers are still detectable.

– On roads where there are sharp

curves.

– On roads where there are sharply con-

trasting objects, such as shadows,
snow, water, wheel ruts, seams or
lines remaining after road repairs.

– On roads where the traveling lane

merges or separates.

– When the vehicle’s traveling direction

does not align with the lane markers.

– When traveling close to the vehicle in

front of you, which obstructs the lane
camera unit detection range.

5-52

Starting and driving

– When rain, snow or dirt adheres to the

windshield in front of a lane camera
unit.

– When the headlights are not bright

due to dirt on the lens or if aiming is
not adjusted properly.

– When strong light enters a lane cam-

era unit. (For example: light directly
shines on the front of the vehicle at
sunrise or sunset.)

– When a sudden change in brightness

occurs. (For example: when the vehicle
enters or exits a tunnel or under a
bridge.)

∙ Do not use the BSI system under the fol-

lowing conditions because the system
may not function properly.

– During bad weather (for example:

rain, fog, snow, etc.).

– When driving on slippery roads, such

as on ice or snow, etc.

– When driving on winding or uneven

roads.

– When there is a lane closure due to

road repairs.

– When driving in a makeshift lane.

– When driving on roads where the lane

width is too narrow.

– When driving with a tire that is not

within normal tire conditions (e.g., tire
wear, low tire pressure, installation of
spare tire, tire chains, nonstandard
wheels).

– When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

∙ Do not use the BSI systems when towing

a trailer.

∙ Excessive noise (e.g., audio system vol-

ume, open vehicle window) will interfere
with the chime sound, and it may not be
heard.

BSI DRIVING SITUATIONS

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

However, if the overtaking vehicle is traveling
much faster than your vehicle, the indicator
light may not illuminate before the detected
vehicle is beside your vehicle. Always use the
side and rear mirrors and turn and look in the
direction your vehicle will move to ensure it is
safe to change lanes.

Illustration 1 – Approaching from behind

SSD1026

Starting and driving

5-53

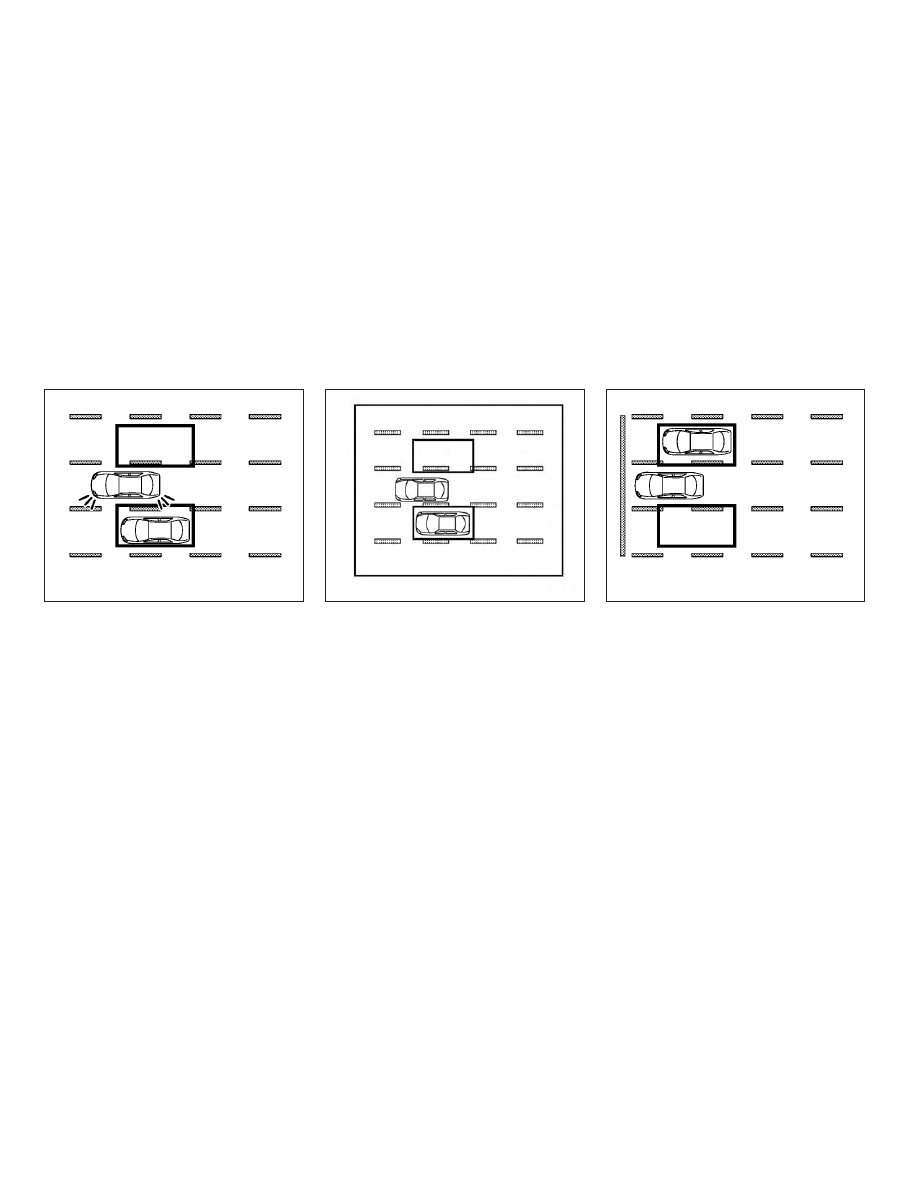

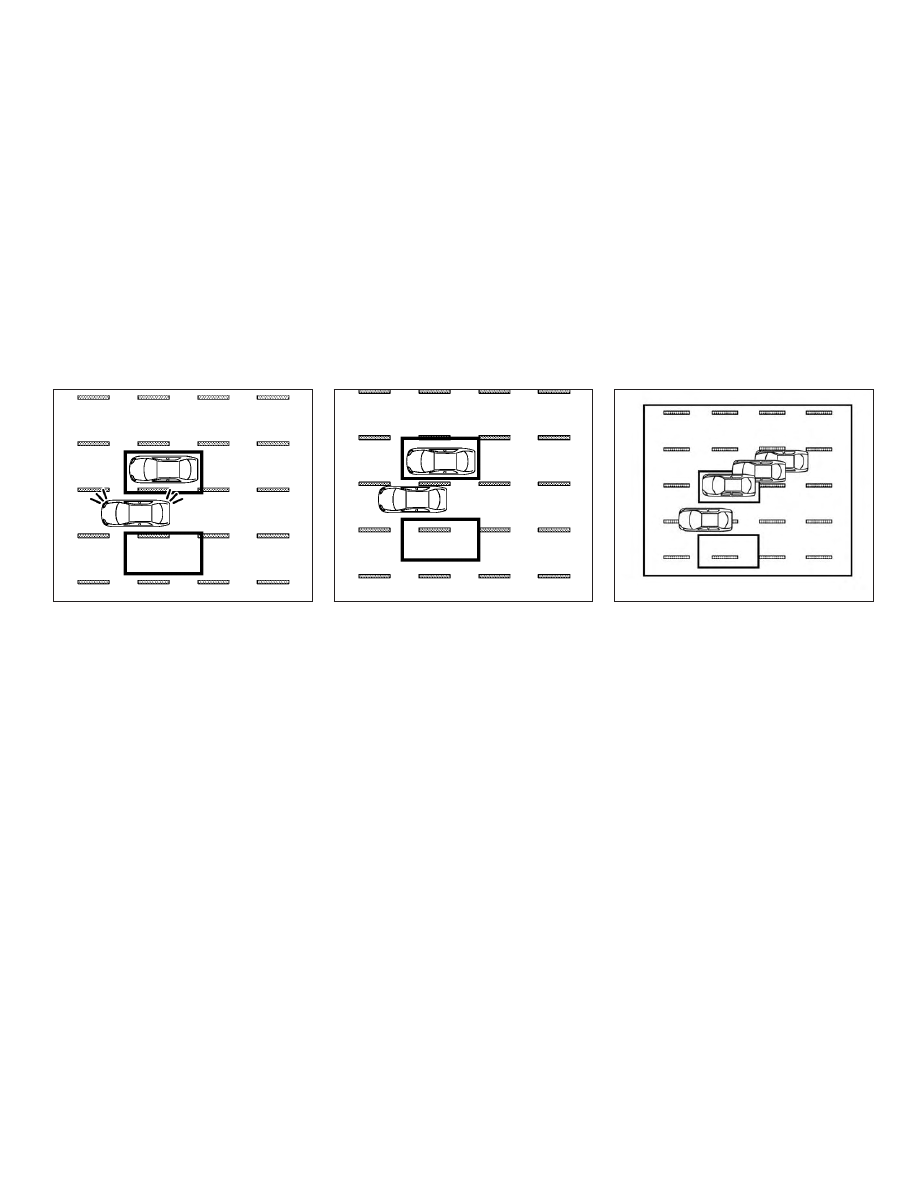

Illustration 2: If the driver activates the turn
signal then the system chimes a sound (twice)
and the side indicator light flashes.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when the other vehicle is detected.

Illustration 3: If the BSI system is on and your
vehicle is approaching a lane marker and a
vehicle is in the detection zone, the system
chimes a sound (three times), and the side
indicator light flashes. Then the BSI system
slightly applies the brakes on one side to help
return the vehicle back to the center of the
driving lane.

NOTE:

Illustration 4: If you accelerate from a stop
with a vehicle in the detection zone, the
other vehicle may not be detected.

Illustration 2 – Approaching from behind

SSD1031

Illustration 3 – Approaching from behind

LSD2048

Illustration 4 – Accelerate from a stop

SSD1032

5-54

Starting and driving

Overtaking another vehicle

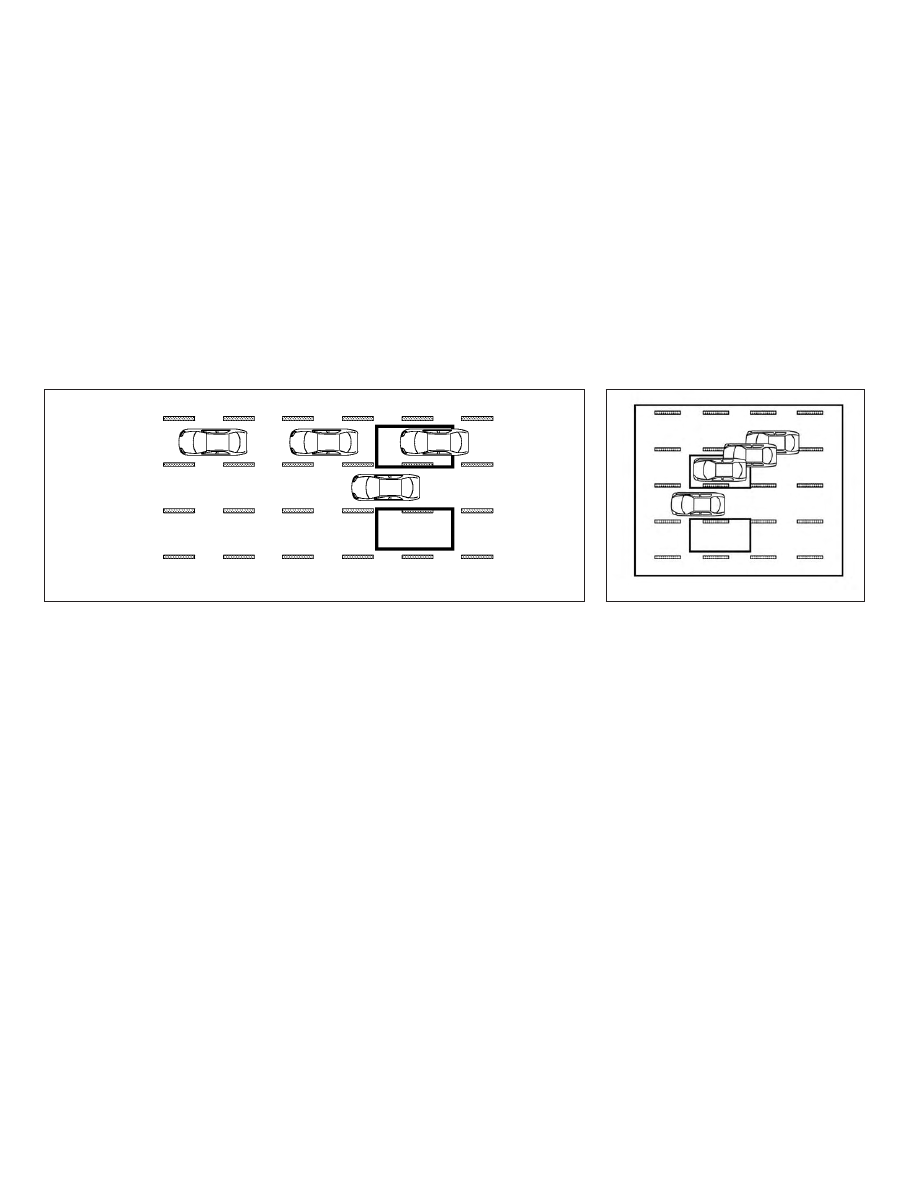

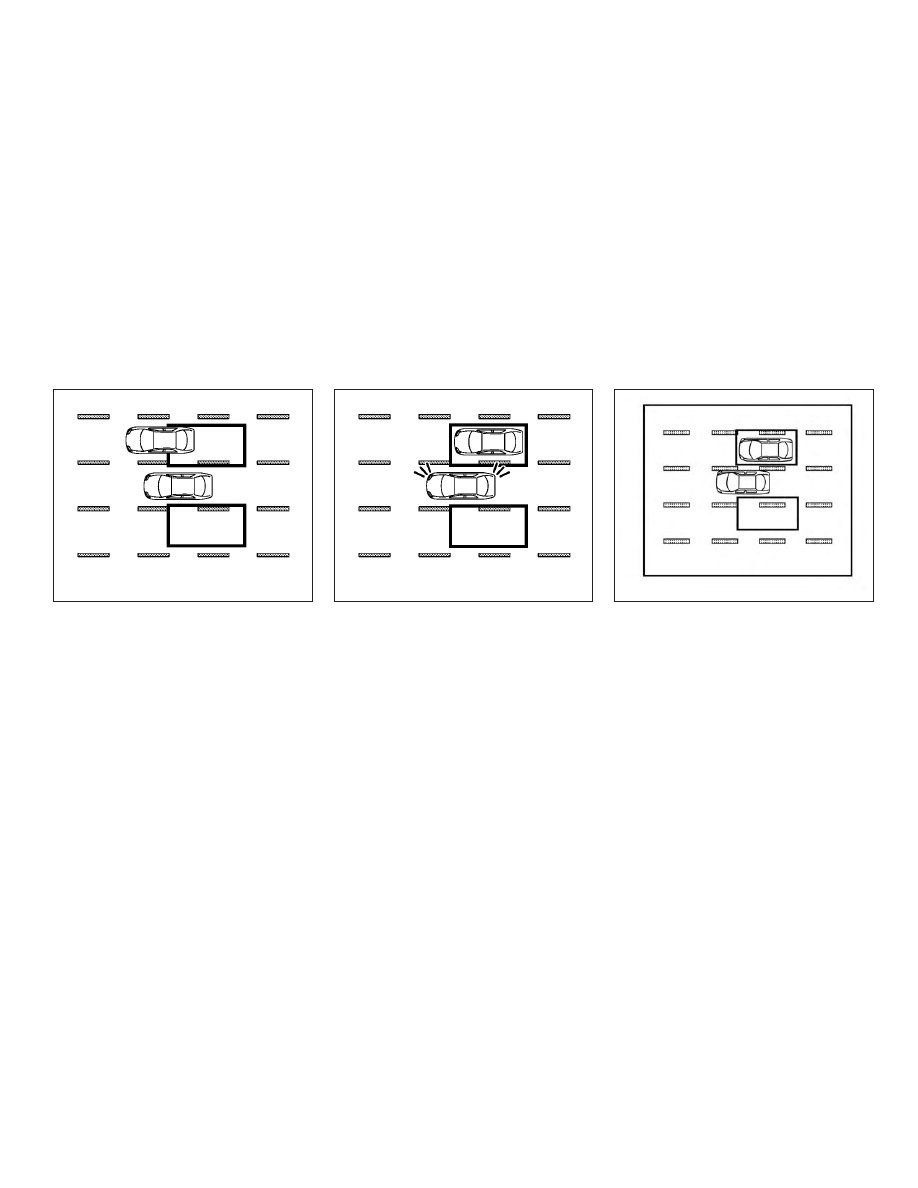

Illustration 5: The side indicator light illumi-
nates if you overtake a vehicle and that ve-
hicle stays in the detection zone for approxi-
mately 3 seconds.

The radar sensors may not detect slower
moving vehicles if they are passed quickly.

Illustration 6: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes a sound (twice)
and the side indicator light flashes.

Illustration 7: If the BSI system is on and your
vehicle approaches a lane marker while an-
other vehicle is in the detection zone the sys-
tem chimes a sound (three times) and the side
indicator light flashes. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

Illustration 5 – Overtaking another vehicle

SSD1033

Illustration 6 – Overtaking another vehicle

SSD1034

Illustration 7 – Overtaking another vehicle

LSD2072

Starting and driving

5-55

NOTE:

Illustration 8: When overtaking several ve-
hicles in a row, the vehicles after the first
vehicle may not be detected if they are trav-
eling close together.

Entering from the side

Illustration 9: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

NOTE:

The radar sensors may not detect a vehicle
which is traveling at about the same speed as
your vehicle when it enters the detection
zone.

Illustration 8 – Overtaking several vehicles

SSD1036

Illustration 9 – Entering from the side

LSD2050

5-56

Starting and driving

Illustration 10: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the side indicator light flashes and
a chime will sound twice.

NOTE:

If the driver activates the turn signal before
a vehicle enters the detection zone, the side
indicator light will flash but no chime will
sound when another vehicle is detected.

Illustration 11: If the BSI system is on and
your vehicle approaches the lane marker
while another vehicle is in the detection zone,
the side indicator light flashes and a chime
will sound three times. Then, the BSI system
slightly applies the brakes on the appropriate
side to help return the vehicle back to the
center of the driving lane.

NOTE:

∙ Illustration 12: The BSI system will not

operate if your vehicle is on a lane marker
when another vehicle enters the detec-
tion zone. In this case, only the BSW sys-
tem operates.

∙ BSI braking will not operate or will stop

operating and only a warning chime will
sound under the following conditions:

– When the brake pedal is depressed.

– When the vehicle is accelerated dur-

ing BSI system operation.

Illustration 10 – Entering from the side

SSD1038

Illustration 11 – Entering from the side

SSD1094

Illustration 12 – Entering from the side

LSD2051

Starting and driving

5-57

– When steering quickly.

– When the ICC, DCA, PFCW or FEB

with Pedestrian Detection warnings
sound.

– When the hazard warning flashers

are operated.

– When driving on a curve at a high

speed.

SYSTEM TEMPORARILY
UNAVAILABLE

When any of the following messages appear
on the vehicle information display, a chime
will sound and the BSI system will be turned
off automatically.

∙ “Unavailable: Road is slippery”:

When the VDC system (except traction
control system function) or ABS oper-
ates.

∙ “Unavailable: VDC OFF”:

When the VDC system is turned off.

∙ “Unavailable: Snow Mode Active”:

When the Drive Mode Selector switch is
turned to the SNOW mode.

∙ “Unavailable: High Cabin Temp.”:

When the camera detects that the inte-
rior temperature is high (over approxi-
mately 104°F [40°C]).

∙ “Unavailable: Side Radar Obstruction”:

When side radar blockage is detected.

Turn off the BSI system and turn it on again
when the above conditions no longer exist.

SYSTEM MALFUNCTION

When the BSI system malfunctions, it will be
turned off automatically, a chime will sound
and the BSI system warning light (orange) will
illuminate.

Action to take:
Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the en-
gine off and restart the engine. If the warning
light (orange) continues to illuminate, have
the system checked. It is recommended that
you visit an INFINITI retailer for this service.

SYSTEM MAINTENANCE

The lane camera unit

䊊

1

for the BSI system is

located above the inside mirror. The two ra-
dar sensors

䊊

2

for the BSI system are located

near the rear bumper. To keep the proper
operation of the BSI system and prevent a
system malfunction, be sure to observe the
following:

∙ Always keep the windshield and the area

near the radar sensors clean.

LSD2153

5-58

Starting and driving

∙ The radar sensors may be blocked by

temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the
radar sensors. Check for and remove ob-
jects obstructing the area around the ra-
dar sensors.

∙ Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the camera
unit or radar sensors.

∙ Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s capability
of detecting the lane markers.

∙ Do not strike or damage the area around

the radar sensors. Do not touch the cam-
era lens or remove the screw located on
the camera unit. It is recommended that
you visit an INFINITI retailer if the camera
unit and/or area around the radar sen-
sors is damaged due to a collision.

Radio frequency statement

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s au-
thority to operate the equipment.

For Canada

This device complies with Industry Canada
Standard RSS-310.

Operation is subject to the following two
conditions: (1) This device may not cause in-
terference, and (2) this device must accept
any interference, including interference that
may cause undesired operation.

Frequency of operation:
24,05GHz — 24,25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3m

Ce produit est en conformité avec le Stan-
dard Industrie Canada RSS-310.

L’utilisation de ce dispositif est autorisée
seulement aux deux conditions suivantes : (1)
Il ne doit pas produire de brouillage, et (2)
l’utilisateur du dispositif doit être prêt à ac-
cepter tout brouillage radioélectrique reçu,
même si ce brouillage est susceptible de com-
promettre le fonctionnement du dispositif.

Fréquence d’opération :
24,05GHZ - 24,25GHz

Puissance du champ électrique: Pas plus de
2,5V/m pique (0,25V/m moyenne) à une dis-
tance de 3m.

Starting and driving

5-59

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BCI system could
result in serious injury or death.

∙ The BCI system is not a replacement for

proper driving procedure, is not designed
to prevent contact with vehicles or ob-
jects and does not provide full brake
power. When backing out of a parking
space, always use the side and rear mir-
rors and turn and look in the direction you
will move. Never rely solely on the BCI
system.

∙ There is a limitation to the detection ca-

pability of the radar or the sonar. Using
the BCI systems under some road,
ground, lane marker, traffic or weather
conditions could lead to improper system
operation. Always rely on your own op-
eration to avoid accidents.

The BCI system can help alert the driver of an
approaching vehicle or objects behind the ve-
hicle when the driver is backing out of a park-
ing space.

When the shift position is in R (Reverse) and
the vehicle speed is less than approximately
5 mph (8 km/h), the BCI system operates.

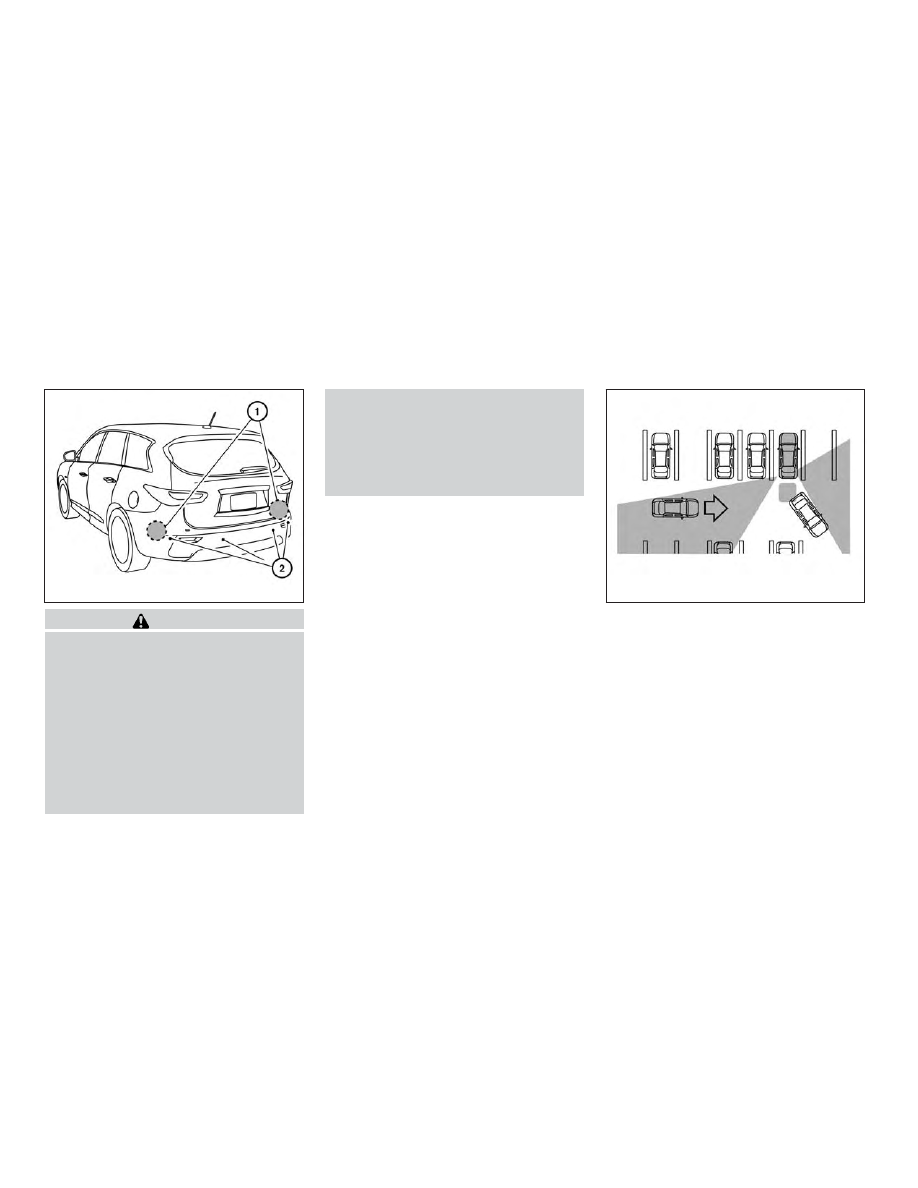

The BCI system uses radar sensors

䊊

1

in-

stalled on both sides near the rear bumper to
detect an approaching vehicle and sonar sen-
sors

䊊

2

to detect objects in the rear.

The radar sensors

䊊

1

detect an approaching

vehicle from up to approximately 49 ft (15 m)
away. The sonar sensors

䊊

2

detect stationary

objects behind the vehicle up to approxi-
mately 4.9 ft (1.5 m)

䊊

3

.

LSD2025

LSD2026

BACKUP COLLISION INTERVENTION
(BCI) (if so equipped)

5-60

Starting and driving

If the radar detects a vehicle approaching
from the side or the sonar detects close sta-
tionary objects behind the vehicle, the system
gives visual and audible warnings. If the driver
does not apply the brakes, the system auto-
matically applies the brake for a moment
when the vehicle is moving backwards. After
the automatic brake application, the driver
must depress the brake pedal to maintain
brake pressure. If the driver’s foot is on the
accelerator pedal, the system pushes the ac-
celerator upward before applying the brake.
If you continue to press the accelerator, the
system will not engage the brake.

LSD2042

LSD2589

Starting and driving

5-61

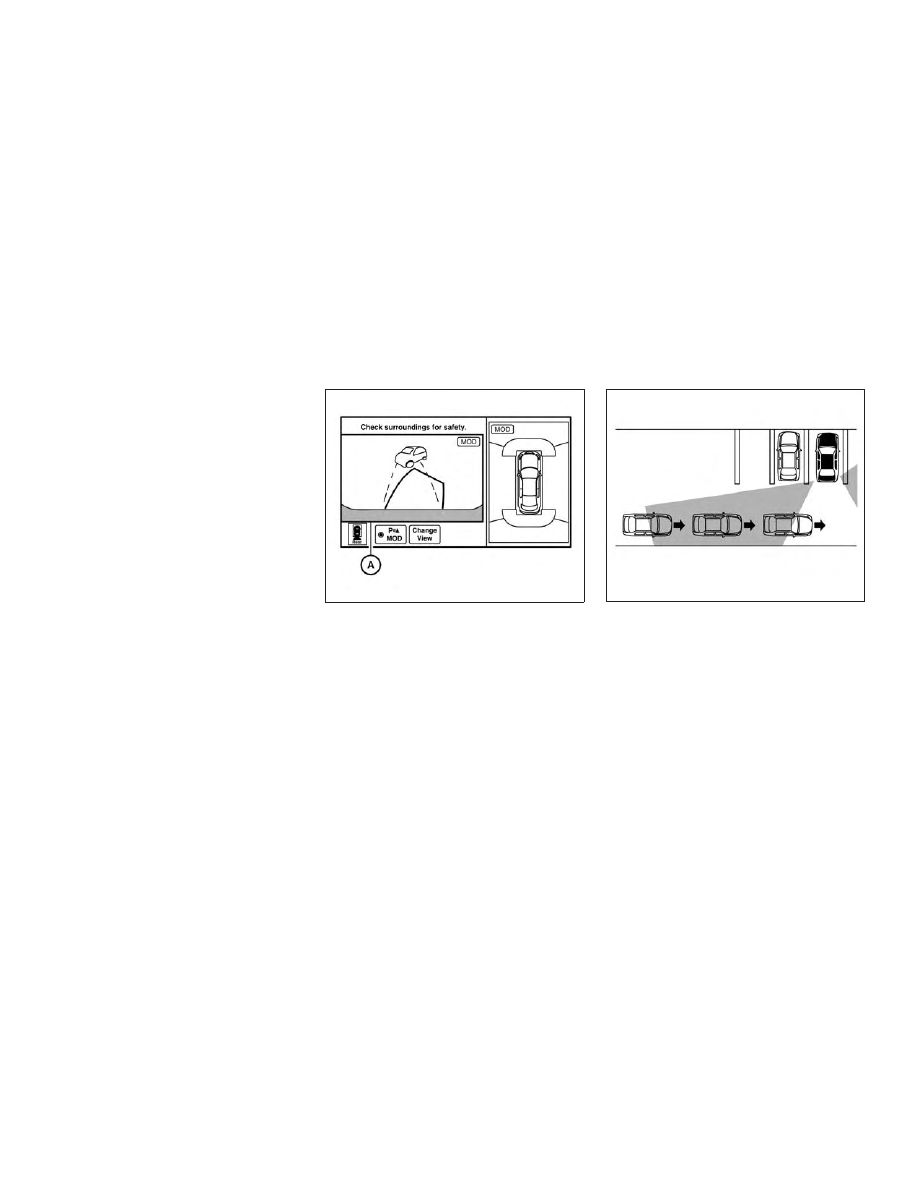

BCI SYSTEM OPERATION

When the shift lever is placed in the R (Re-
verse) position, the BCI ON message appears
in the vehicle information display.

If the radar detects an approaching vehicle
from the side, the system chimes a sound
(single beep), the side BSW/RCTA indicator
light on the side of the approaching vehicle
flashes and a yellow rectangular frame ap-
pears in the display

䊊

A

.

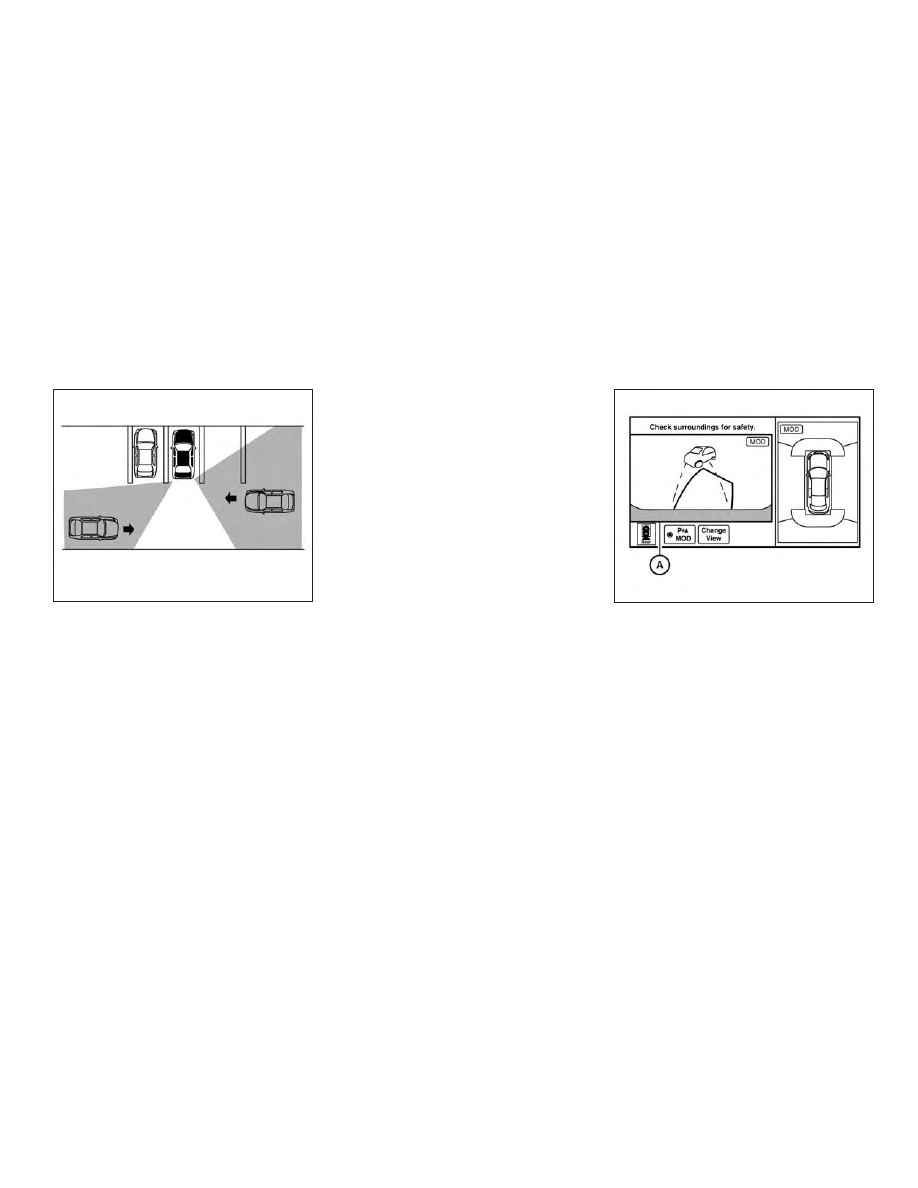

NOTE:

∙ In the case of several vehicles approach-

ing in a row (Illustration 1) or in the op-
posite direction (Illustration 2), a chime
may not be sounded by the BCI system
after the first vehicle passes the sensors.

∙ The sonar system chime indicating there

is an object behind the vehicle has a
higher priority than the BCI chime (single
beep) indicating an approaching vehicle.

LSD2709

Illustration 1

LSD2043

5-62

Starting and driving

If the sonar system detects an object be-
hind the vehicle and the BCI system de-
tects an approaching vehicle at the same
time the following indicators are pro-
vided:

– The sonar system chime sounds

– The side BSW/RCTA indicator light

on the side of the approaching vehicle
flashes and

– A yellow rectangular frame appears

in the display

If an approaching vehicle or object behind the
vehicle is detected when your vehicle is back-
ing up, a red frame will appear in the display

䊊

A

and the system will chime three times.

Then, the brakes will be applied momentarily.
After the automatic brake application, the
driver must depress the brake pedal to main-
tain brake pressure.

If the driver’s foot is on the accelerator pedal,
the system moves the accelerator pedal up-
ward before the braking is applied. However,
if you continue to accelerate, the system will
not engage the brakes.

The system does not operate if the object is
very close to the bumper.

Illustration 2

LSD2044

LSD2709

Starting and driving

5-63
