The Around View Monitor is a conve-
nience feature and is not a substitute for
proper vehicle operation because it has
areas where objects cannot be viewed.
The four corners of the vehicle in par-
ticular, are areas where objects do not
always appear in the bird’s-eye, front,
or rear views. Always check your sur-
roundings to be sure that it is safe to
move before operating the vehicle. Al-
ways operate the vehicle slowly.

•

The driver is always responsible for
safety

during

parking

and

other

maneuvers.

CAUTION

Do not scratch the lens when cleaning dirt
or snow from the front of the camera.

The Around View Monitor system is designed
as an aid to the driver in situations such as
slot parking or parallel parking.

The monitor displays various views of the
position of the vehicle in a split screen format.
All views are not available at all times.

Available views:

•

Front View

An approximately 150-degree view of the
front of the vehicle.

•

Rear View

An approximately 150-degree view of the
rear of the vehicle.

•

Bird's-Eye View

The surrounding view of the vehicle from
above.

•

Front-Side View

The view around and ahead of the front
passenger’s side wheel.

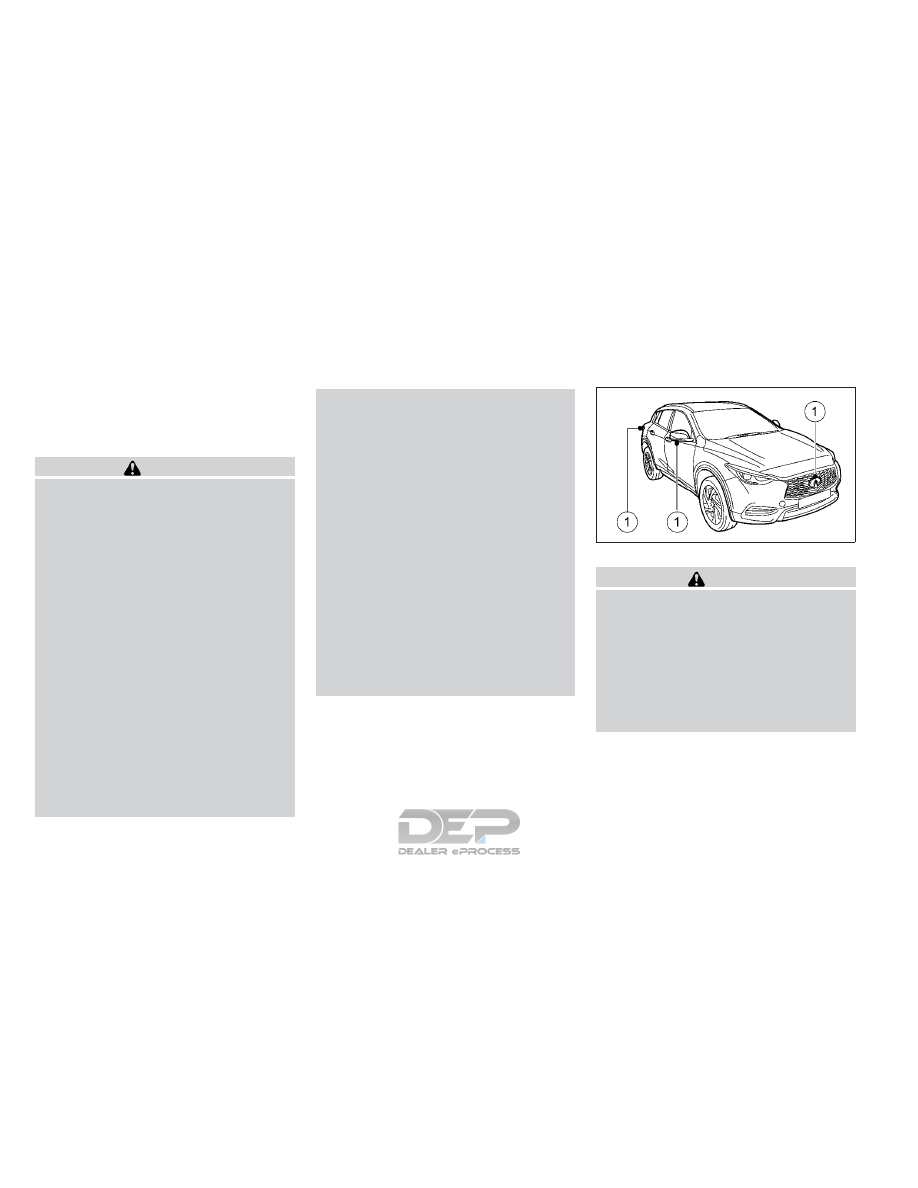

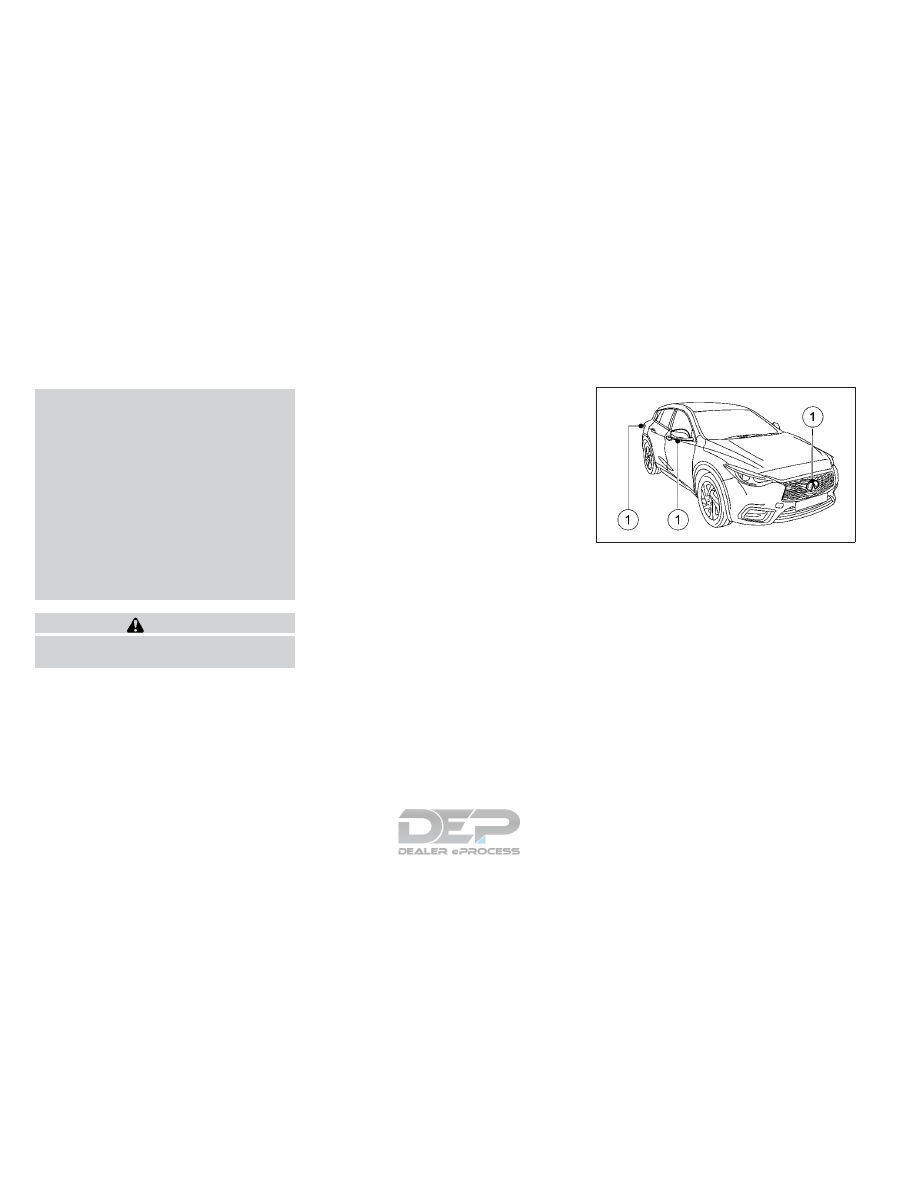

To display the multiple views, the Around
View Monitor system uses cameras

䊊

1

lo-

cated in the front grille, on the vehicle’s out-
side mirrors and one just above the vehicle’s
rear number plate.

AROUND VIEW MONITOR
SYSTEM OPERATION

With the ignition switch in the ON position,
move the shift lever to the R (Reverse) posi-
tion or press the <CAMERA> button to oper-
ate the Around View Monitor.

The screen displayed on the Around View
Monitor will automatically return to the pre-
vious screen 3 minutes after the <CAMERA>
button has been pushed while the shift lever
is in a position other than the R (Reverse)
position.

NAA1638

4-26

Display screen, heater and air conditioner, and audio system

Available views

WARNING

•

The distance guide lines and the vehicle
width lines should be used as a reference
only when the vehicle is on a paved, level
surface. The distance viewed on the
monitor is for reference only and may be
different than the actual distance be-
tween the vehicle and displayed objects.

•

Use the displayed lines and the bird's-
eye view as a reference. The lines and the
bird's-eye view are greatly affected by
the number of occupants, fuel level, ve-
hicle position, road condition and road
grade.

•

When driving the vehicle up a hill, ob-
jects viewed in the monitor are farther
than they appear. When driving the ve-
hicle down a hill, objects viewed in the
monitor are closer than they appear.

•

Objects in the monitor will appear visu-
ally opposite compared to when viewed
in the rear view and outside mirrors.

•

Use the mirrors or actually look to prop-
erly judge distances to other objects.

•

The distance between objects viewed in
the rear view differs from actual dis-
tance because a wide-angle lens is used.

•

The displayed lines on the rear view will
appear slightly off to the right because
the rear view camera is not installed in
the rear center of the vehicle.

Front view

Rear view

SAA1840Z

SAA1896Z

Display screen, heater and air conditioner, and audio system

4-27

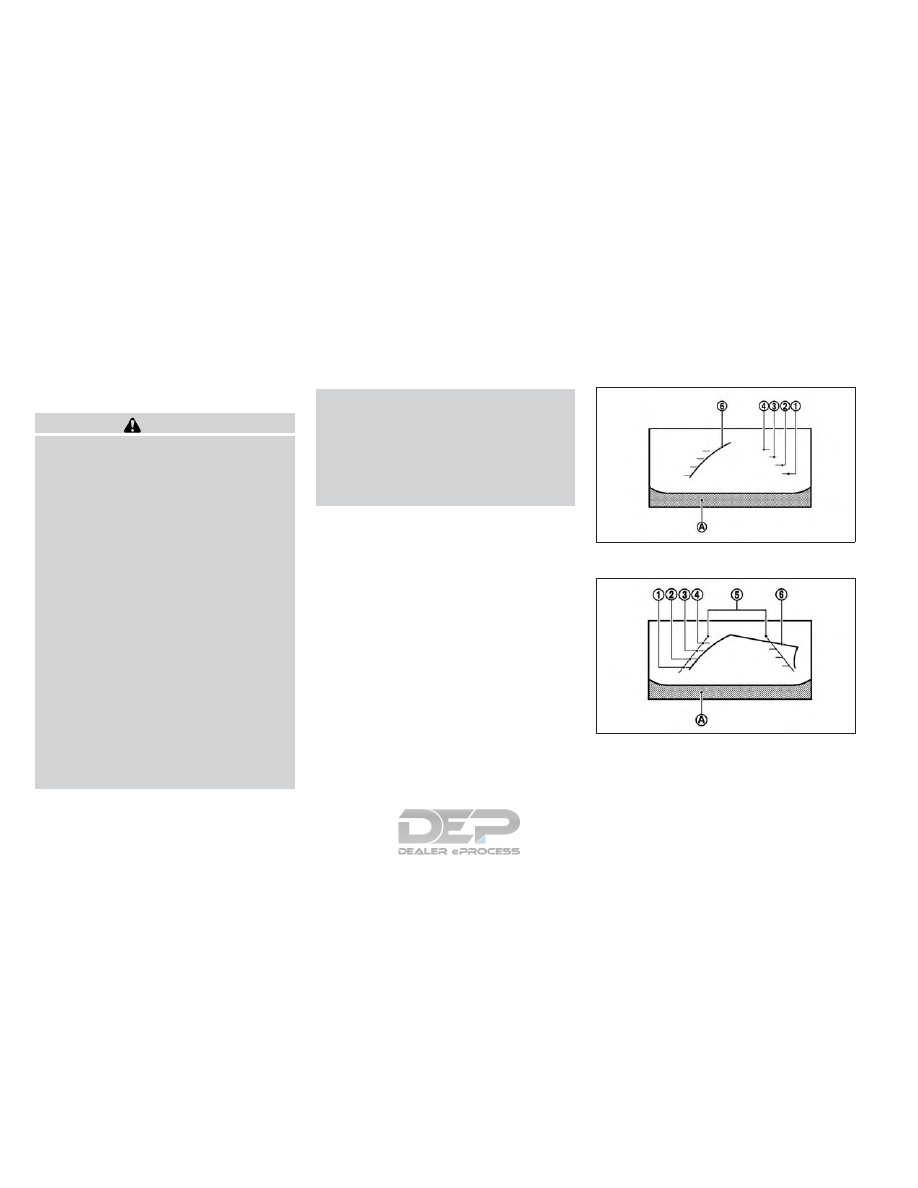

Front and rear views:

Guiding lines, which indicate the vehicle
width and distances to objects with refer-
ence to the vehicle body line

䊊

A

, are displayed

on the monitor.

Distance guide lines:

Indicate distances from the vehicle body:

•

Red line

䊊

1

: approx.1.5 ft (0.5 m)

•

Yellow line

䊊

2

: approx. 3 ft (1 m)

•

Green line

䊊

3

: approx. 7 ft (2 m)

•

Green line

䊊

4

: approx. 10 ft (3 m)

Vehicle width guide lines

䊊

5

:

Indicate the approximate vehicle width when
backing up.

Predicted course lines

䊊

6

:

Indicate the predicted course when operating
the vehicle. The predicted course lines will be
displayed on the monitor when the steering
wheel is turned. The predicted course lines
will move depending on how much the steer-
ing wheel is turned and will not be displayed
while the steering wheel is in the straight
ahead position.

The front view will not be displayed when the
vehicle speed is above 10 km/h (6 MPH).

NOTE
When the monitor displays the front view
and the steering wheel turns about 90 de-
grees or less from the neutral position, both
the right and left predicted course lines

䊊

6

are displayed. When the steering wheel
turns about 90 degrees or more, a line is dis-
played only on the opposite side of the turn.

Bird's-eye view:

WARNING

•

Objects in the bird's-eye view will ap-
pear farther than the actual distance.

•

Tall objects, such as a curb or a vehicle,
may be misaligned or not displayed at
the seam of the views.

•

Objects that are above the camera can-
not be displayed.

•

The view for the bird's-eye view may be
misaligned when the camera position
alters.

•

A line on the ground may be misaligned
and is not seen as being straight at the
seam of the views. The misalignment will
increase as the line proceeds away from
the vehicle.

•

Tire angle display does not indicate the
actual tire angle.

4-28

Display screen, heater and air conditioner, and audio system

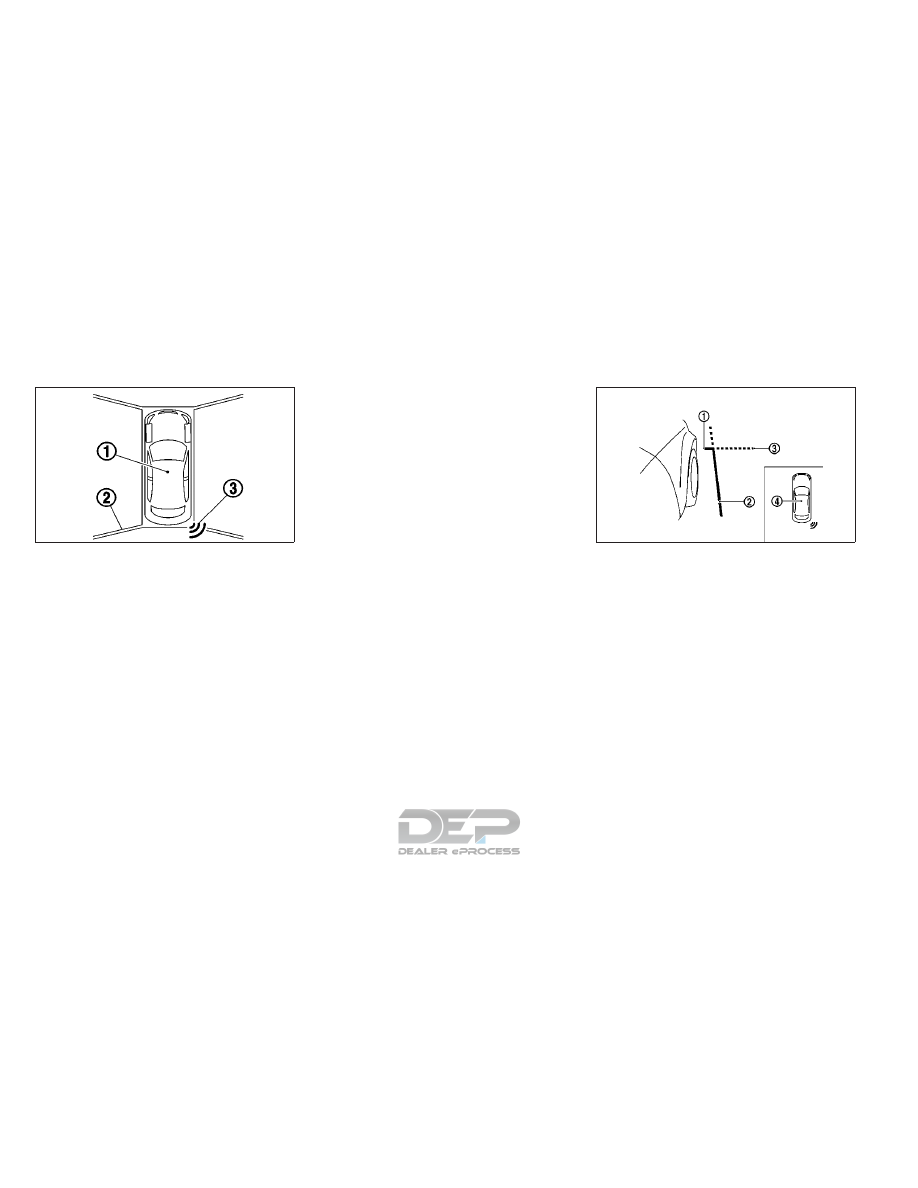

The bird's-eye view shows the overhead view
of the vehicle, which helps confirm the vehicle
position.

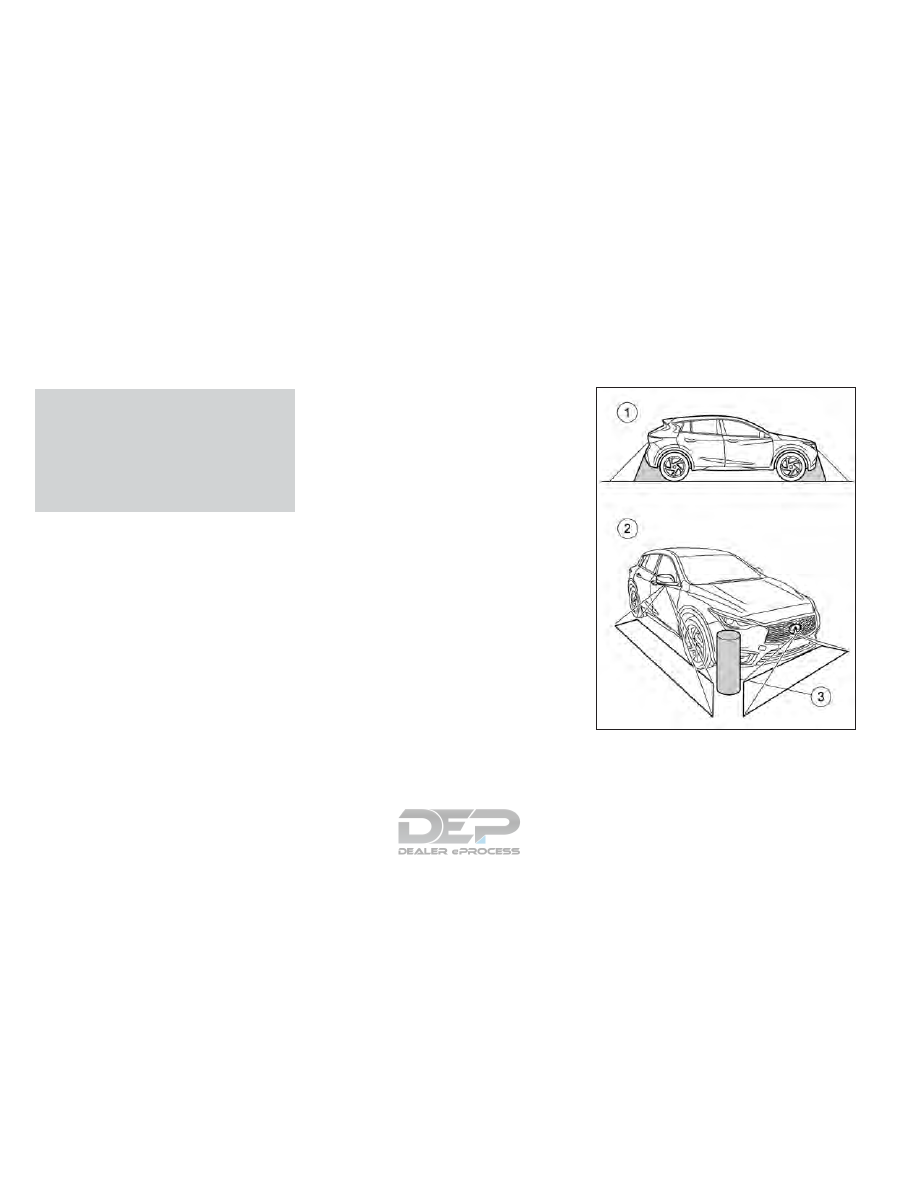

The vehicle icon

䊊

1

shows the position of the

vehicle.

NOTE
The size of the vehicle icon on the bird's-eye
view may differ somewhat from the actual
vehicle.

The areas that the cameras cannot cover

䊊

2

are indicated in black.

The non-viewable area

䊊

2

is highlighted in

yellow for several seconds after the bird's-
eye view is displayed. It will be shown only the
first time after the ignition switch is placed in
the ON position.

When the corner of the vehicle moves closer
to an object, the corner sensor indicator

䊊

3

appears.

Front-side view:

Guiding lines that indicate the approximate
width and the front end of the vehicle are
displayed on the monitor.

The front-of-vehicle line

䊊

1

shows the front

part of the vehicle.

The side-of-vehicle line

䊊

2

shows the ap-

proximate vehicle width including the outside
mirrors.

The extensions

䊊

3

of both the front

䊊

1

and

side

䊊

2

lines are shown with a green dotted

line.

The corner sensor indicator

䊊

4

will appear

when a corner of the vehicle moves closer to
an object.

NAA1681

SAA1842Z

Left-Hand Drive (LHD) models*

Display screen, heater and air conditioner, and audio system

4-29

DIFFERENCE BETWEEN
PREDICTED AND ACTUAL
DISTANCES

The displayed guidelines and their locations
on the ground are for approximate reference
only. Objects on uphill or downhill surfaces or
projecting objects will be actually located at
distances different from those displayed in
the monitor relative to the guidelines (refer to
illustrations). When in doubt, turn around and
view the objects as you are backing up, or
park and exit the vehicle to view the position-
ing of objects behind the vehicle.

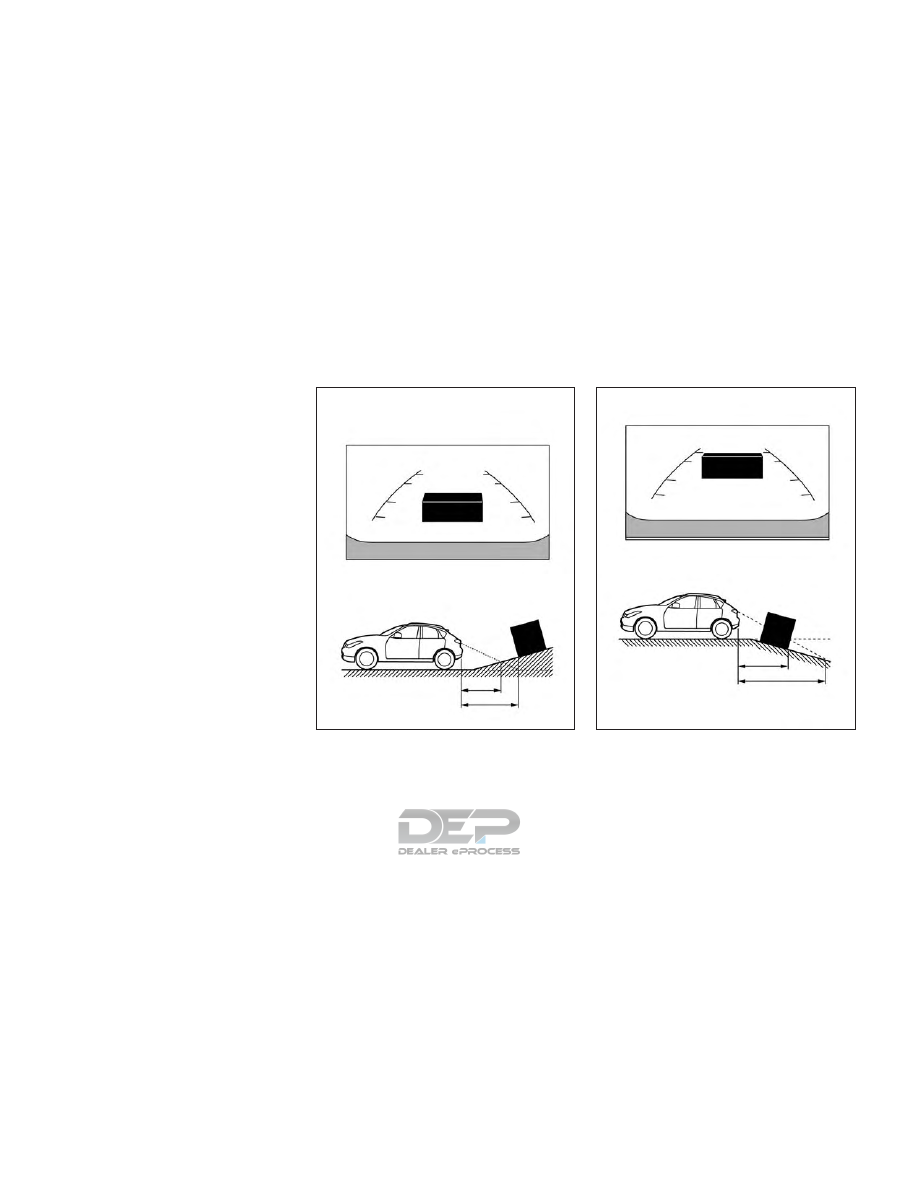

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the actual
distance. Note that any object on the hill is
viewed in the monitor farther than it appears.

Backing up on a steep downhill

When backing up the vehicle down a hill, the
distance guide lines and the vehicle width
guide lines are shown farther than the actual
distance. Note that any object on the hill is
viewed in the monitor closer than it appears.

NAA1675

NAA1676

4-30

Display screen, heater and air conditioner, and audio system

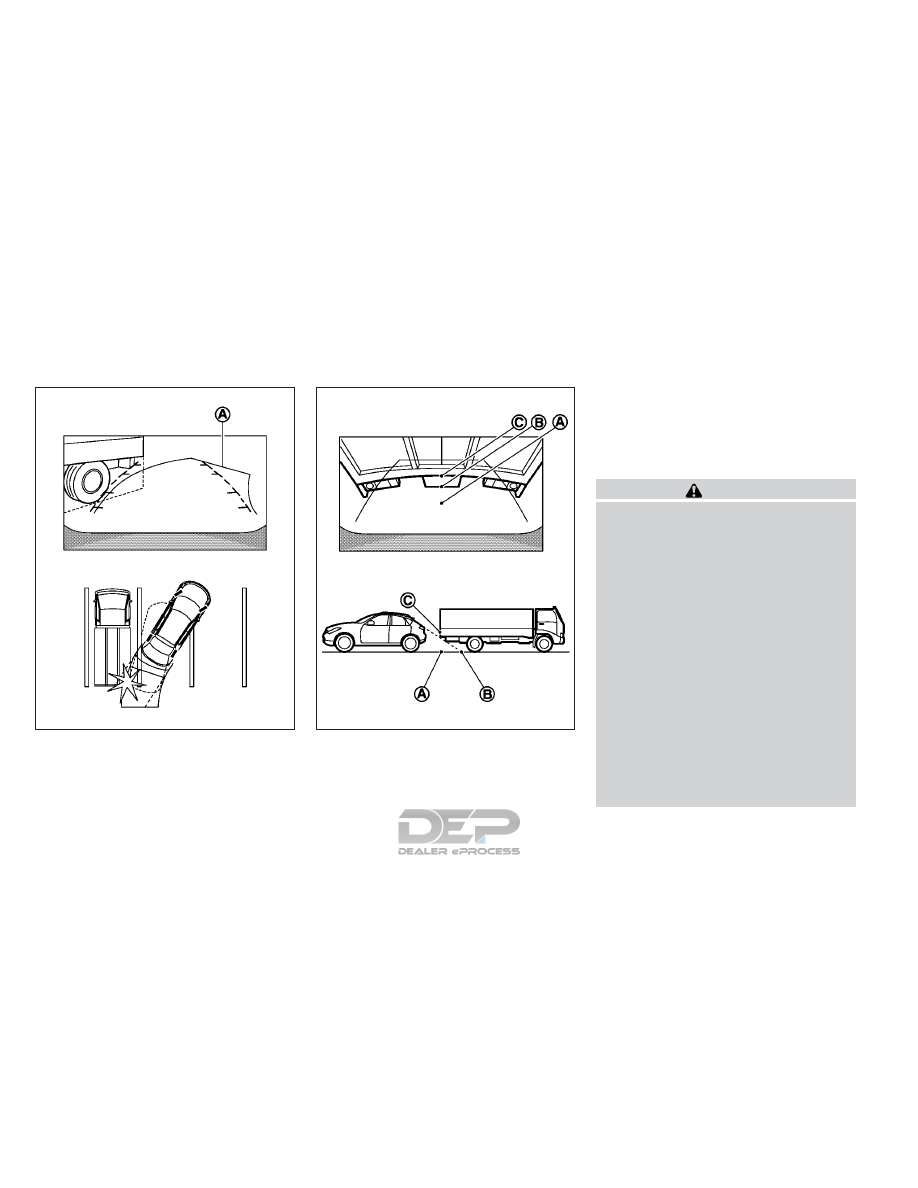

Backing up near a projecting object

The predicted course lines

䊊

A

do not touch

the object in the display. However, the vehicle
may hit the object if it projects over the actual
moving course.

Backing up behind a projecting
object

The position

䊊

C

is shown farther than the

position

䊊

B

in the display. However, the po-

sition

䊊

C

is actually at the same distance as

the position

䊊

A

. The vehicle may hit the object

when backing up to the position

䊊

A

if the

object projects over the actual moving
course.

HOW TO PARK WITH
PREDICTED COURSE LINES

WARNING

•

If the tires are replaced with different
sized tires, the predicted course lines
may not be displayed correctly.

•

On a snow-covered or slippery road,
there may be a difference between the
predicted course lines and the actual
course.

•

The displayed lines will appear slightly
off to the right because the rear view
camera is not installed in the rear center
of the vehicle.

•

If the battery is disconnected or be-
comes discharged, the predicted course
lines may be displayed incorrectly. If this
occurs, please perform the following
procedures:

– Turn the steering wheel from lock to

lock while the engine is running.

– Drive the vehicle on a straight road

for more than 5 minutes.

SAA1923

SAA1980

Display screen, heater and air conditioner, and audio system

4-31

•

When the steering wheel is turned with
the ignition switch in the ACC position,
the predicted course lines may be dis-
played incorrectly.

The vehicle width and predicted course lines
are wider than the actual width and course.

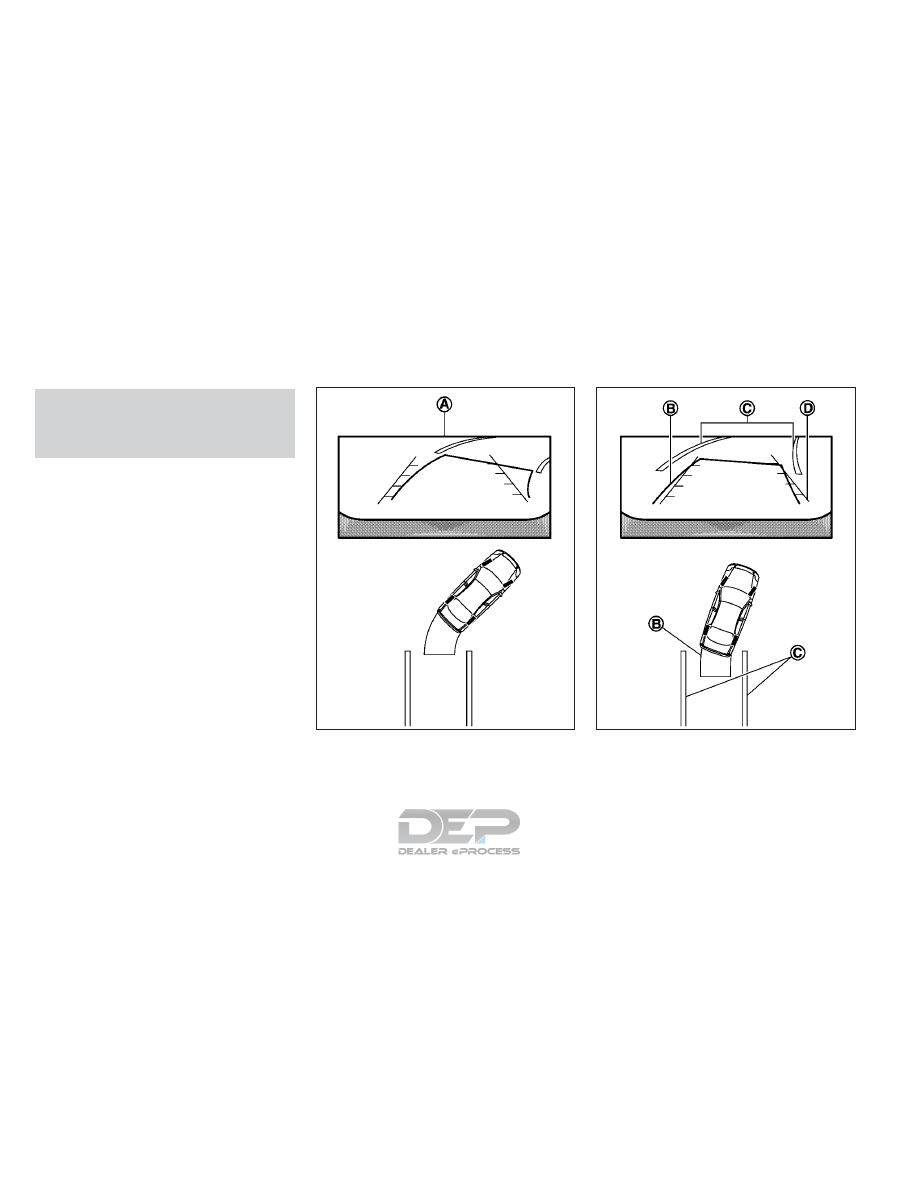

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rear view of the vehicle is displayed on

the screen

䊊

A

as illustrated when the shift

lever is moved to the R (Reverse) position.

3. Slowly back up the vehicle adjusting the

steering wheel so that the predicted course
lines

䊊

B

enter the parking space

䊊

C

.

4.

When the rear of the vehicle enters the

parking space

䊊

C

, maneuver the steering

wheel to make the vehicle width guide
lines

䊊

D

parallel to the parking space

䊊

C

.

SAA1897

SAA1898

4-32

Display screen, heater and air conditioner, and audio system

5. When the vehicle is parked in the space

completely, press the P (Park) button and
apply the parking brake.

HOW TO SWITCH THE DISPLAY

The view on the Around View Monitor screen
can be switched by pressing the <CAMERA>
button or by changing the shift lever position.

Press the <CAMERA> button:

When the <CAMERA> button is pushed while
a screen other than a camera screen is dis-
played, the Around View Monitor operates
and the front view and bird's-eye view are
displayed. Push the <CAMERA> button to
switch the display to the front view and
front-side view screen.

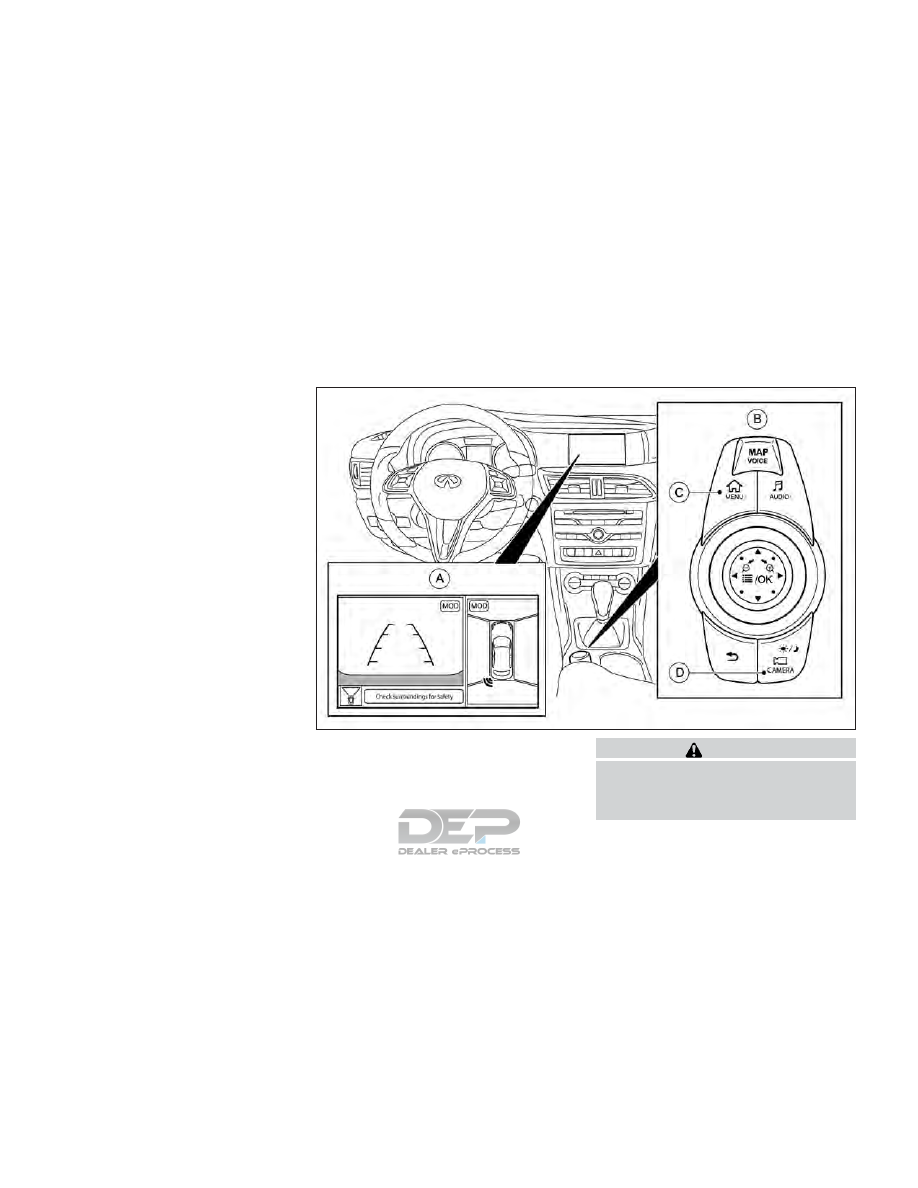

ADJUSTING THE SCREEN

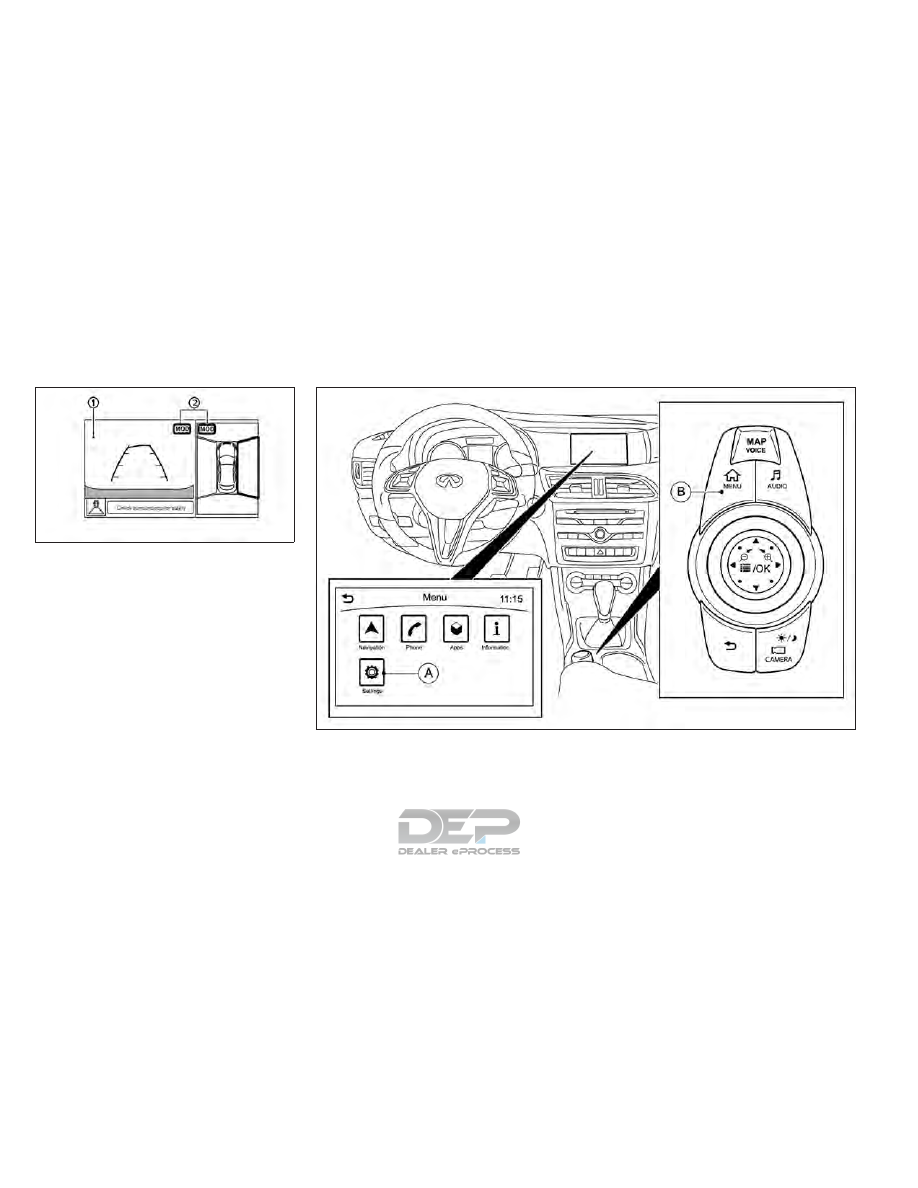

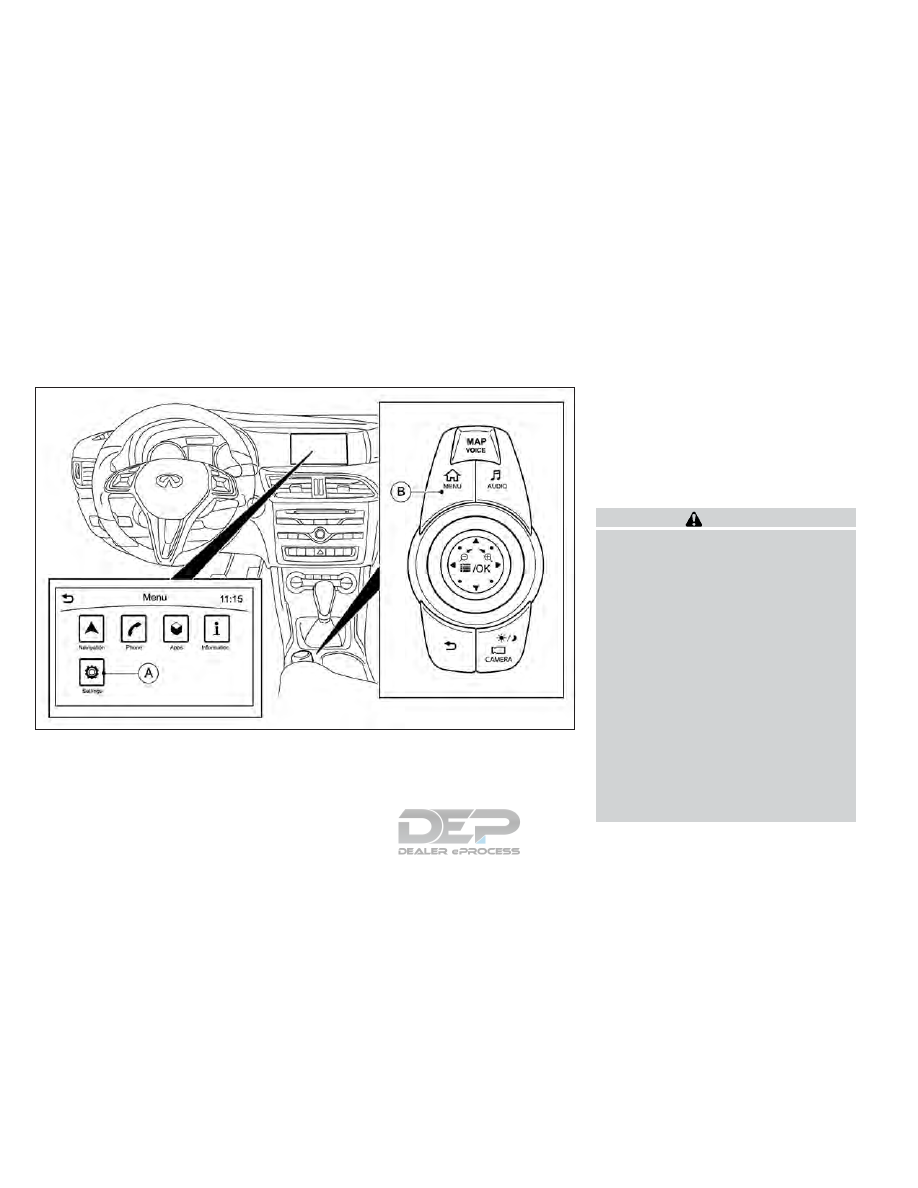

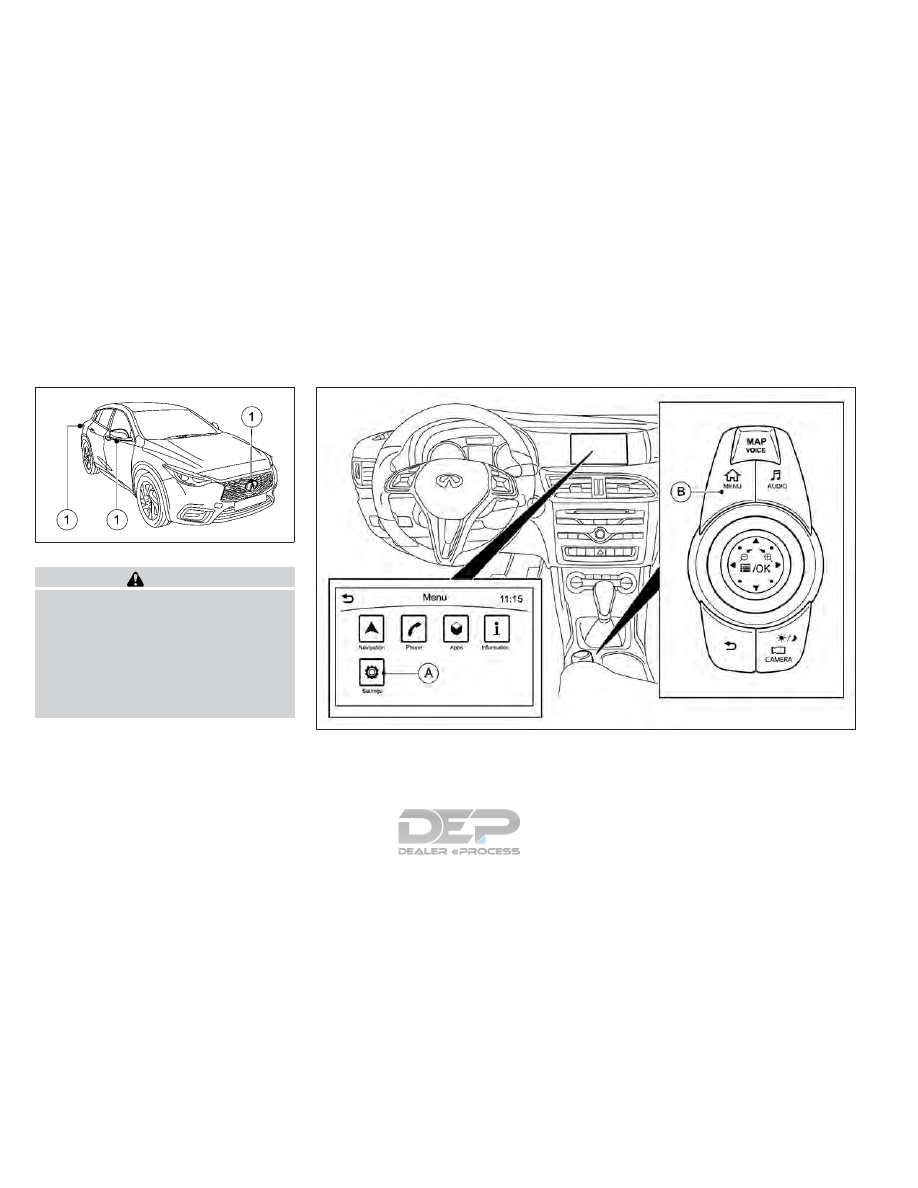

1. Push the <MENU> button

䊊

B

on the

INFINITI Controller and touch [Settings]

䊊

A

in the vehicle information display.

2. Touch [Camera]/[Sonar]

3. Touch [Display]

4. Select the item you wish to adjust:

[Brightness]:

Adjust display settings by touching [+]/[-].

[Contrast]:

Adjust display settings by touching [+]/[-].

[Black level]:

Adjust display settings by touching [+]/[-].

[Tint]:

Adjust display settings by touching [+]/[-].

[Color]:

Adjust display settings by touching [+]/[-].

[Reset Settings]:

Return all the settings to default

NOTE
Do not adjust any of the display settings of
the Around View Monitor while the vehicle is
moving. Make sure the parking brake is
firmly applied.

Display screen, heater and air conditioner, and audio system

4-33

䊊

A

[Settings] key

䊊

B

<MENU> button

AROUND VIEW MONITOR
SETTING

Around View Monitor settings can be
changed using the following procedure:

1. Push the <MENU> button

䊊

B

on the

INFINITI Controller and touch [Settings]

䊊

A

in the vehicle information display.

2. Touch [Camera]/[Sonar]

3. Touch [Camera]

4. Touch [Moving Object Detection]

Activate or deactivate the Moving Object
Detection (MOD) mode.

AROUND VIEW

® MONITOR SYSTEM

LIMITATIONS

WARNING

Listed below are the system limitations for
Around View Monitor. Failure to operate
the vehicle in accordance with these sys-
tem limitations could result in serious in-
jury or death.

•

Do not use the Around View Monitor
with the outside mirror in the stored po-
sition, and make sure that the lift gate is
securely closed when operating the ve-
hicle using the Around View Monitor.

•

The apparent distance between objects
viewed on the Around View Monitor dif-
fers from the actual distance.

•

The cameras are installed on the front
grille, the outside mirrors and above the
rear license plate. Do not put anything
on the cameras.

•

When washing the vehicle with high-
pressure water, be sure not to spray it

NSD628

4-34

Display screen, heater and air conditioner, and audio system

around the cameras. Otherwise, water
may enter the camera unit causing wa-
ter condensation on the lens, a malfunc-
tion, fire or an electric shock.

•

Do not strike the cameras. They are pre-
cision instruments. Doing so could cause
a malfunction or cause damage resulting
in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:

•

There may be a delay when switching be-
tween views.

•

When the temperature is extremely high or
low, the screen may not display objects
clearly.

•

When strong light is directly shines on the
camera, objects may not be displayed
clearly.

•

The screen may flicker under fluorescent
light.

•

The colors of objects on the Around View
Monitor may differ somewhat from the
actual color of objects.

•

Objects on the monitor may not be clear
and the color of the object may differ in a
dark environment.

•

There may be differences in sharpness be-
tween each camera view of the bird’s-eye
view.

•

Do not use wax on the camera lens. Wipe
off any wax with a clean cloth that has
been dampened with a diluted mild clean-
ing agent, then wipe with a dry cloth.

There are some areas where the system will
not show objects and the system does not
warn of moving objects. When in the front or
the rear view display, an object below the
bumper or on the ground may not be viewed

䊊

1

. When in the bird's-eye view, a tall object

NAA1639

Display screen, heater and air conditioner, and audio system

4-35

near the seam

䊊

3

of the camera viewing ar-

eas will not appear in the monitor

䊊

2

.

System temporarily unavailable

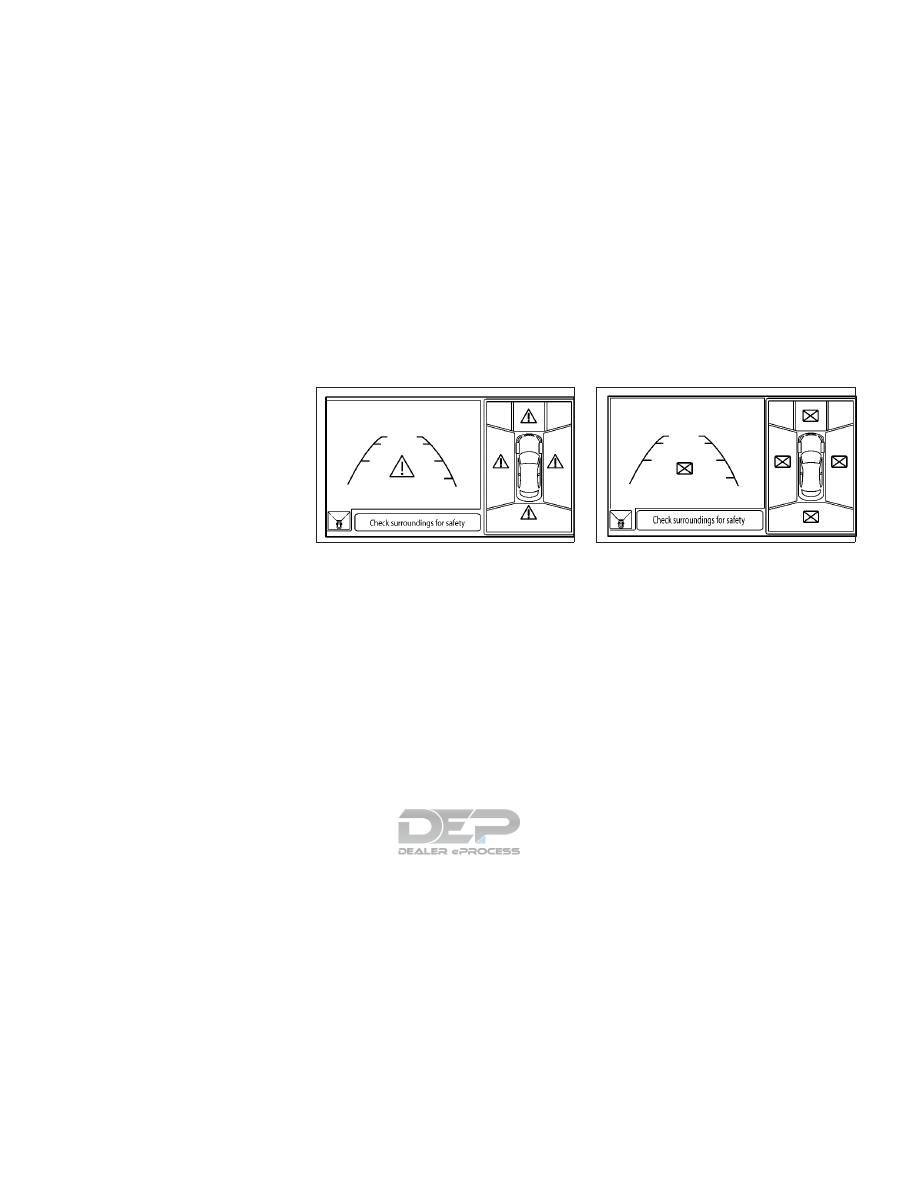

When the [ ! ] icon is displayed on the screen,
there are abnormal conditions in the Around
View Monitor. This will not hinder normal
driving operation but the system should be
inspected. It is recommended you visit an
INFINITI retailer for this service.

When the [ X ] icon is displayed on the screen,
the camera image may be receiving tempo-
rary electronic disturbances from surround-
ing devices. This will not hinder normal driving
operation but the system should be in-
spected. It is recommended you visit an
INFINITI retailer for this service.

NAA1779

NAA1780

4-36

Display screen, heater and air conditioner, and audio system

SYSTEM MAINTENANCE

CAUTION

•

Do not use alcohol, benzine or thinner to
clean the camera. This will cause discol-
oration. To clean the camera, wipe with
a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

•

Do not damage the camera as the moni-
tor screen may be adversely affected.

If dirt, rain or snow accumulates on any of the
cameras, the Around View Monitor may not
display objects clearly. Clean the cameras by
wiping with a cloth dampened with a diluted
mild cleaning agent and then wiping with a
dry cloth.

䊊

A

[Settings] key

䊊

B

<MENU> button

SONAR FUNCTION SETTINGS (IF
SO EQUIPPED)

The sonar function settings can be changed
using the following procedure.

1. Push <MENU>

䊊

B

and touch [Settings]

䊊

A

.

NAA1638

NSD628

Display screen, heater and air conditioner, and audio system

4-37

2. Touch [Camera/Sonar]

3. Touch [Sonar]

[Sonar sensitivity]:

Adjust the sonar sensor sensitivity level by
touching [+]/[-].

[Sonar volume]:

Adjust the buzzer volume by touching [+]/[-].

䊊

A

Around View Monitor display

䊊

B

INFINITI controller

䊊

C

<MENU> button

䊊

D

<CAMERA> button

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the Moving Object
Detection system could result in serious in-
jury or death.

NSD651

MOVING OBJECT DETECTION (IF SO
EQUIPPED)

4-38

Display screen, heater and air conditioner, and audio system

•

The MOD system is not a substitute for
proper vehicle operation and is not de-
signed to prevent contact with objects
surrounding the vehicle. When maneu-
vering, always use the outside mirror
and rearview mirror and turn and check
the surroundings to ensure it is safe to
maneuver.

•

The system is deactivated at speeds
above 5 MPH (8 km/h). It is reactivated
at lower speeds.

•

The MOD system is not designed to de-
tect the surrounding stationary objects.

The Moving Object Detection (MOD) system
can inform the driver of moving objects sur-
rounding the vehicle when driving out of ga-
rages, maneuvering into parking lots and in
other such instances.

The MOD system detects moving objects by
using image processing technology on the
image shown on the display.

MOD SYSTEM OPERATION

The MOD system will activate automatically
under the following conditions:

•

When the shift lever is in the R (Reverse)
position.

•

When the <CAMERA> button is pressed
to switch from a different screen to the
camera view on the display.

•

When vehicle speed decreases below ap-
proximately 5 MPH (8 km/h).

•

When the ignition switch is placed in the
OFF position and then back to the ON
position.

NOTE

•

The MOD system does not detect moving
objects in the front-side view. The MOD
icon is not displayed on the screen when in
this view.

•

While the parking sensor warning tone is
sounding, the MOD system does not
chime.

The MOD system operates in the following
conditions when the camera view is dis-
played:

When the shift lever is in the R (Reverse)
position and the vehicle speed is approxi-
mately 5 MPH (8 km/h ) or less, the MOD
system detects moving objects in the camera
view. The MOD system will not operate if the
lift gate is open.

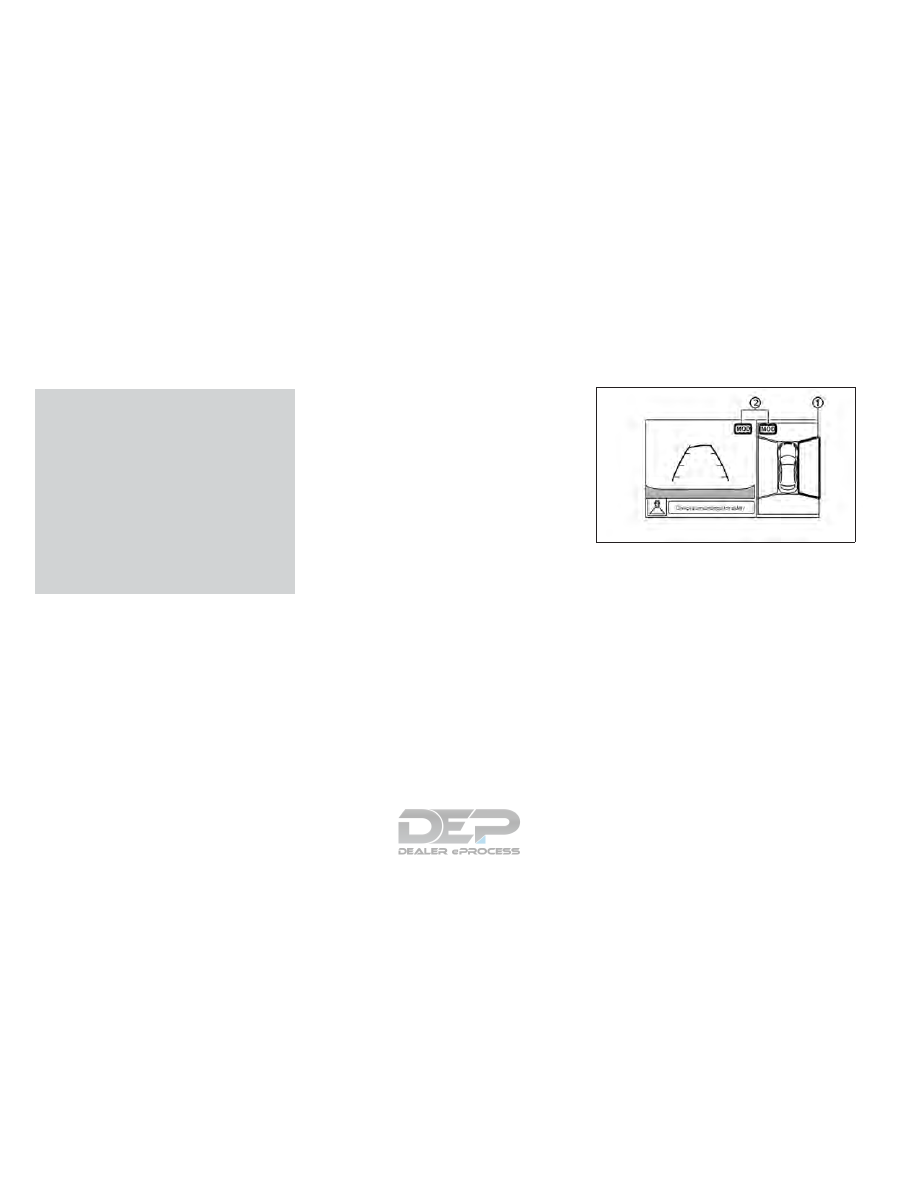

When the MOD system detects moving ob-
jects near the vehicle, a chime will be heard
and a yellow frame

䊊

1

will be displayed on

the monitor.

While the MOD system continues to detect
moving objects, the yellow frame continues
to be displayed.

The yellow frame

䊊

1

is displayed on each

view in the rear view modes.

NAA1781

Bird's-eye view

Display screen, heater and air conditioner, and audio system

4-39

A blue <MOD> icon is displayed in the view
where the MOD system is operative. A gray
MOD icon is displayed in the view where the
MOD system is not operative.

䊊

A

[Settings] key

䊊

B

<MENU> button

MOD SETTING

MOD system settings can be changed using
the following procedure.

1. Push the <MENU> button

䊊

B

on the

INFINITI Controller and touch [Settings]

䊊

A

in the vehicle information display.

2. Touch [Camera/Sonar]

3. Touch [Camera]

NAA1782

Front view / rear view

NSD628

4-40

Display screen, heater and air conditioner, and audio system

4. Touch [Moving Object Detection].

5. Turn the MOD system on/off.

MOD SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
MOD. Failure to operate the vehicle in ac-
cordance with these system limitations
could result in serious injury or death.

•

Do not use the MOD system when tow-
ing a trailer (if available). The system
may not function properly.

•

Excessive noise (for example, audio sys-
tem volume or open vehicle window) will
interfere with the chime sound, and it
may not be heard.

•

The MOD system performance will be
limited according to environmental con-
ditions and surrounding objects such as:

– When there is low contrast between

background and the moving objects.

– When there is blinking source of light.
– When strong light such as another

vehicle’s headlight or sunlight is pres-
ent.

– When camera orientation is not in its

usual position, such as when mirror is
folded.

– When there is dirt, water drops or

snow on the camera lens.

– When the position of the moving ob-

jects in the display is not changed.

•

The MOD system might detect some-
thing like flowing water droplets on the
camera lens, white smoke from the muf-
fler, moving shadows, etc.

•

The MOD system may not function
properly depending on the speed, direc-
tion, distance or shape of the moving
objects.

•

If your vehicle sustains damage to the
parts where the camera is installed,
leaving it misaligned or bent, the sensing
zone may be altered and the MOD sys-
tem may not detect objects properly.

•

When the temperature is extremely high
or low, the screen may not display ob-
jects clearly. This is not a malfunction.

MOD MALFUNCTION

If the orange MOD icon is displayed in the
view, the system is not functioning properly.
This will not hinder normal driving operation,
but the system should be inspected. It is rec-
ommended you visit an INFINITI retailer for
this service.

SYSTEM MAINTENANCE

CAUTION

•

Do not use alcohol, benzine or thinner to
clean the cameras. This will cause discol-
oration. To clean the cameras, wipe with
a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

•

Do not damage the cameras as the
monitor

screen

may

be

adversely

affected.

If dirt, rain or snow accumulates on any of the
cameras

䊊

1

, the MOD system may not oper-

ate properly. Clean the cameras by wiping
with a cloth dampened with a diluted mild
cleaning agent and then wiping with a dry
cloth.

NAA1689

Display screen, heater and air conditioner, and audio system

4-41
