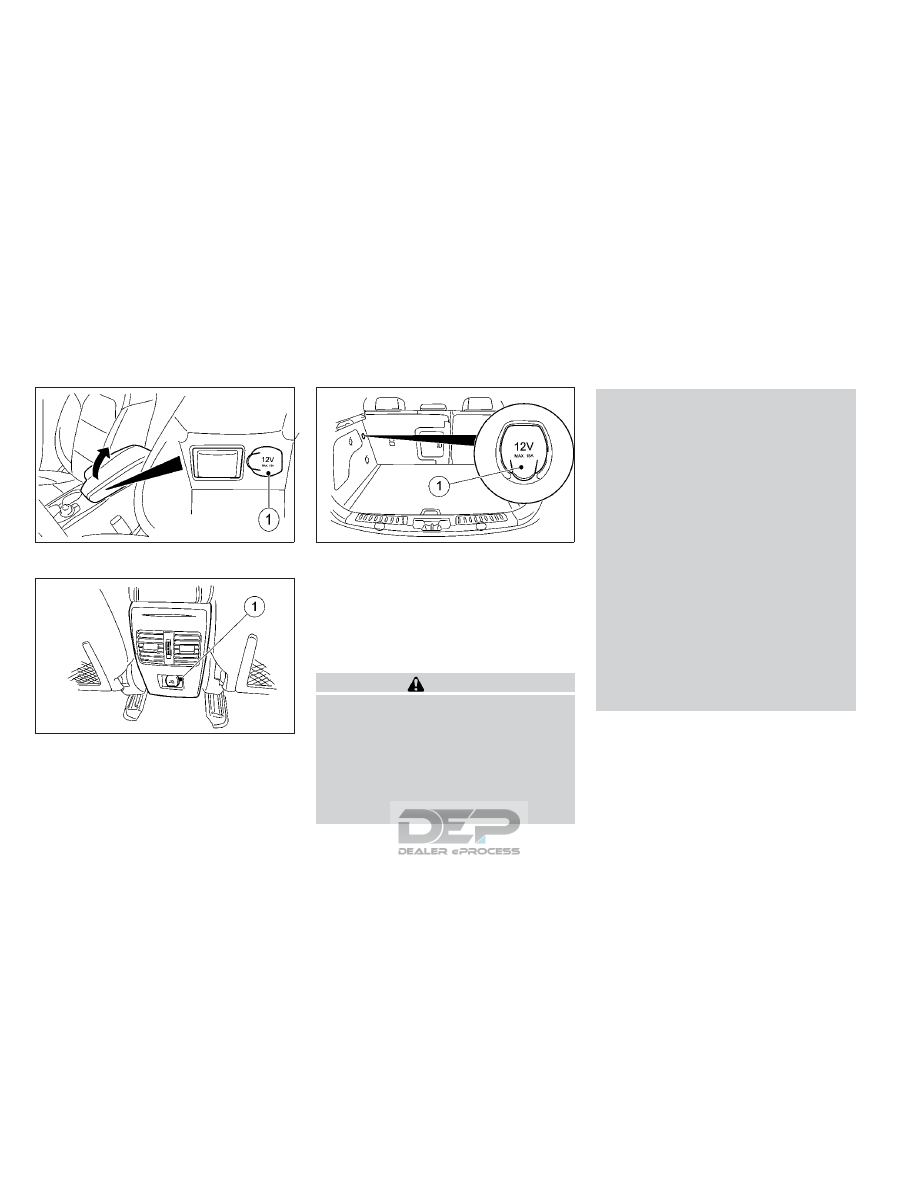

In the center console (LHD)

Rear console

Luggage compartment

The power outlet is used for powering elec-
trical accessories such as a cellular telephone.

An emergency cut-off ensures that the on-
board voltage does not drop too low. If the
on board voltage is too low, the power to the
sockets is automatically cut. This ensures that
there is sufficient power to start the engine.

CAUTION

•

The outlet and plug may be hot during or
immediately after use.

•

Only certain power outlets are designed
for use with a cigarette lighter unit. Do
not use any other power outlet for an
accessory lighter. It is recommended you
visit an INFINITI retailer for additional
information.

•

Do not use with accessories that exceed
a 12 volt, 180W (15A) power draw. Do
not use double adapters or more than
one electrical accessory.

•

Use this power outlet with the engine
running to avoid discharging the vehicle
battery.

•

Avoid using when the air conditioner,
headlights or rear window defogger is
on.

•

Push the plug in as far as it will go. If
good contact is not made, the plug may
overheat or the internal temperature
fuse may blow.

•

Before inserting or disconnecting a plug,
be sure that the electrical accessory be-
ing used is turned OFF.

•

When not in use, be sure to close the cap.
Do not allow water to contact the
outlet.

NIC2690

NIC2683

NIC2684

POWER OUTLET

2-78

Instruments and controls

WARNING

Keep the storage lids closed while driving
to help prevent injury in an accident or a
sudden stop.

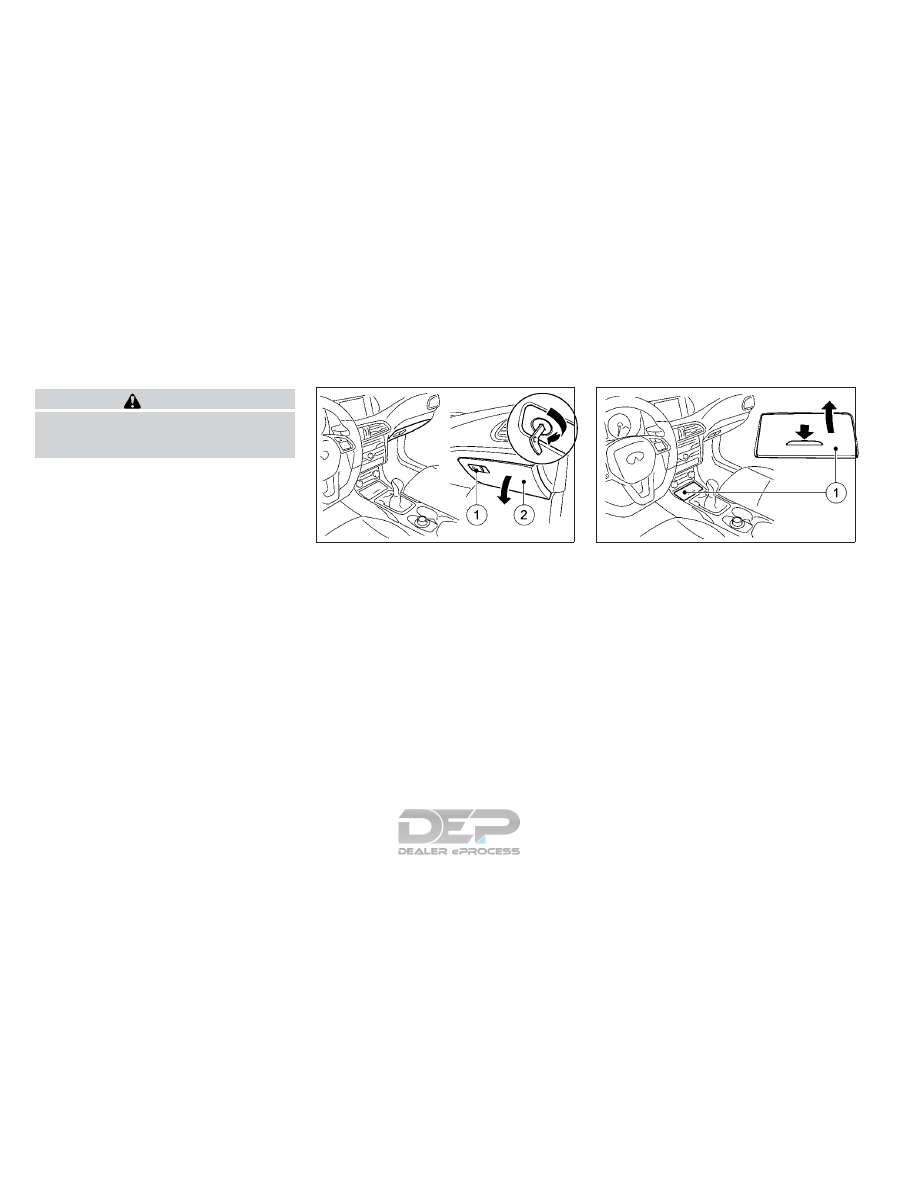

GLOVE BOX

To open the glove box, pull the handle

䊊

1

.

To close, push the lid

䊊

2

until the lock latches.

NOTE
To lock/unlock the glove box, use the me-
chanical key. For the mechanical key usage,
see "Mechanical key" in the "3. Pre-driving
checks and adjustments" section.

FRONT CONSOLE
COMPARTMENT

To open the front console compartment,
push lid

䊊

1

down and release. The lid will

open.

To close, push the lid

䊊

1

down until the lock

latches.

NIC2823

NIC2663

STORAGE

Instruments and controls

2-79

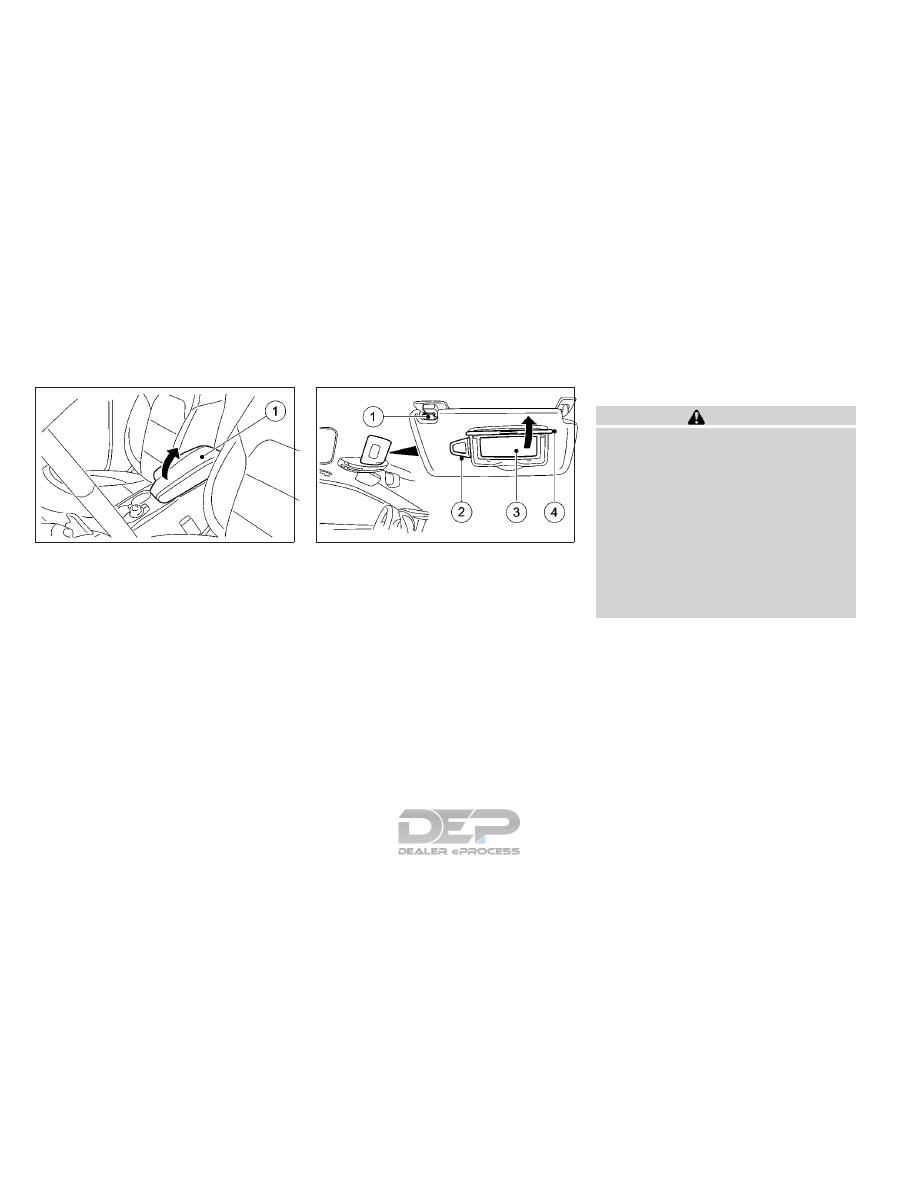

CONSOLE BOX

To open, pull up the lid from the front.

CARD HOLDER

Pull the sun visor down and slide a card in the
card holder

䊊

2

.

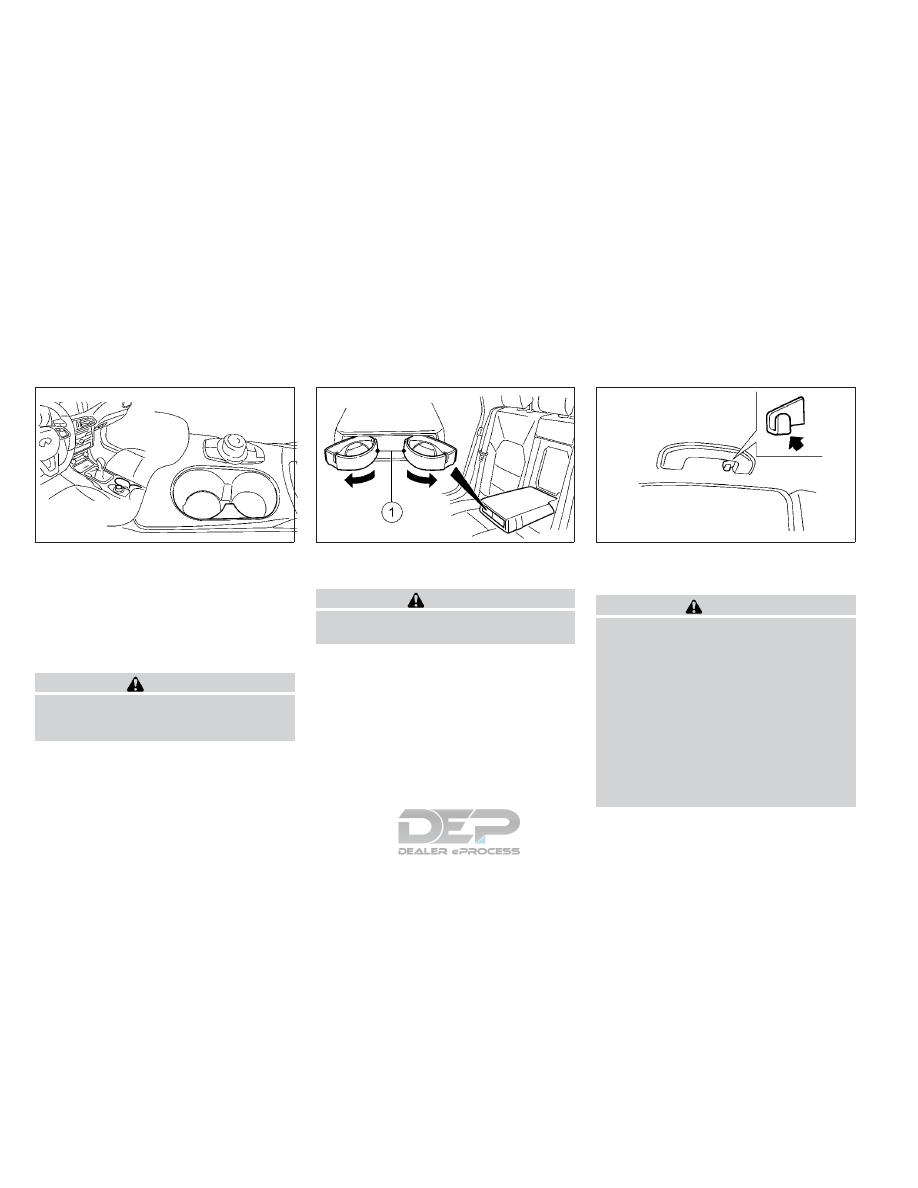

CUP HOLDERS

CAUTION

•

Avoid abrupt starting and braking when
the cup holder is being used to prevent
spilling the drink. If the liquid is hot, it
can scald you or your passenger.

•

Do not recline the rear seatback when
you use the cup holders on the rear arm-
rest (if equipped). Doing so may cause
the beverages to spill over, and if they
are hot, they may scald the passengers.

•

Use only soft cups in the cup holder.
Hard objects can injure you in an
accident.

NIC2665

NIC2676

2-80

Instruments and controls

The cup holders

䊊

1

for rear passengers are

located on the rear center armrest (if
equipped).

To open the rear cup holders (if equipped),
press the front of the cup holder

䊊

1

.

To close, slide the cup holder

䊊

1

back until it

engages.

CAUTION

Close the cup holder before folding the rear
armrest up, otherwise the cup holder could
be damaged.

COAT HOOKS

CAUTION

Do not apply a total load of more than 2 lb
(1 kg) to the hook.

The coat hooks are equipped at the rear as-
sist grips.

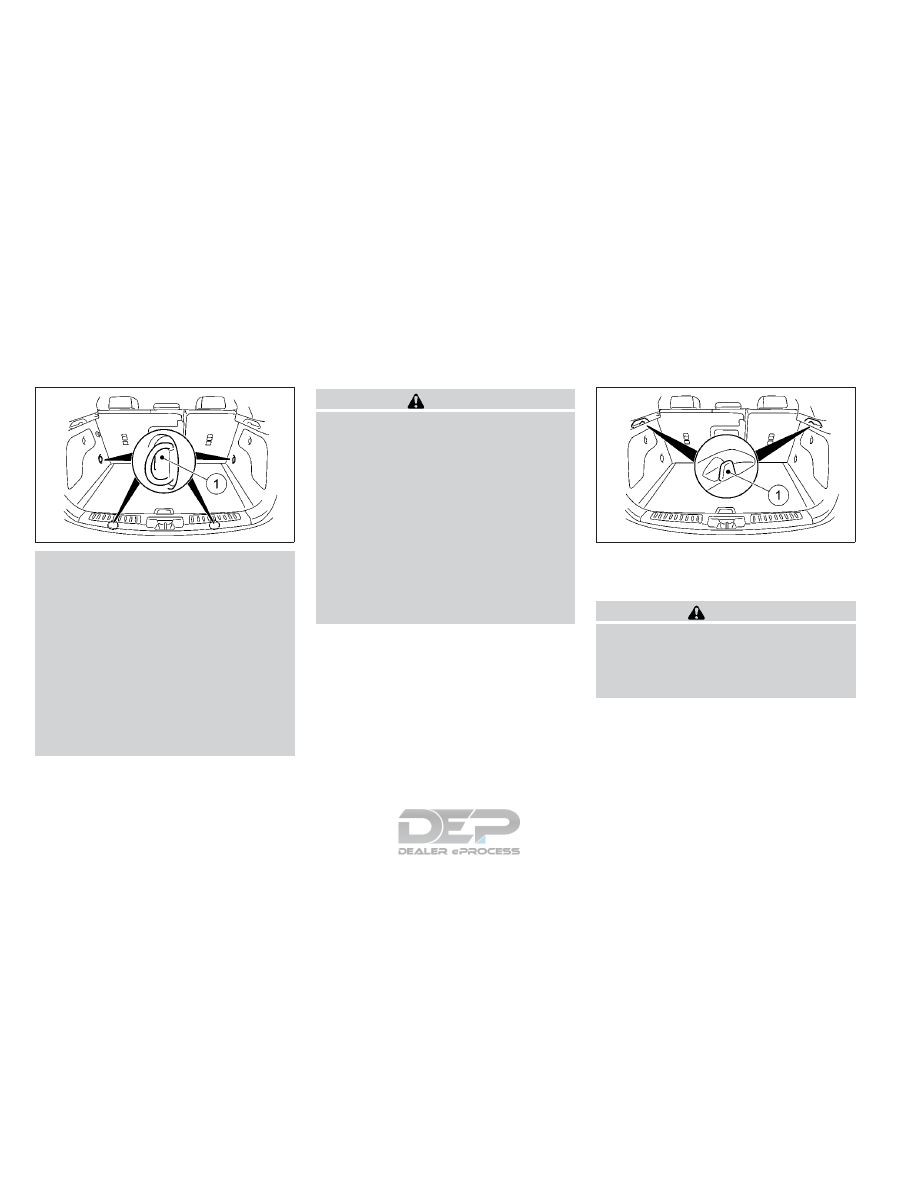

CARGO TIE-DOWN HOOKS

䊊

1

Cargo tie-down hook

WARNING

•

Properly secure all cargo with ropes or
straps to help prevent it from sliding or
shifting. Do not place cargo higher than
the seatbacks. In a sudden stop or colli-
sion, unsecured cargo could cause per-
sonal injury.

•

Use suitable ropes and hooks to secure
cargo.

•

Never allow anyone to ride in the cargo
area or on the rear seat when it is in the
fold-down position. Use of these areas
by passengers without proper restraints

NIC2674

Front

NIC2675

Rear (if equipped)

SIC3505Z

Instruments and controls

2-81

could result in serious injury or death in
an accident or sudden stop.

•

Do not allow people to ride in any area of
your vehicle that is not equipped with
seats and seat belts.

•

The child restraint top tether strap may
be damaged by contact with items in the
cargo area. Secure any items in the
cargo area. Your child could be seriously
injured or killed in a collision if the top
tether strap is damaged.

•

Be sure everyone in your vehicle is in a
seat and using a seat belt properly.

CAUTION

•

Do not apply a total load of more than
22 lb (10 kg) to a single eyelet.

•

Secure the load using the cargo tie-
down hooks.

•

Distribute the load on the cargo tie-
down hooks evenly.

•

Do not use elastic straps or nets to se-
cure a load. These are only intended as
anti-slip protection for light loads.

•

Do not route tie-down ropes or straps
across sharp edges or corners.

•

Pad sharp edges for protection.

LUGGAGE HOOKS

The luggage hooks

䊊

1

are for shopping bags,

etc.

CAUTION

•

Do not apply a total load of more than 7
lb (3 kg) to the hook.

•

Do not use luggage hooks to secure a
load.

NIC2670

NIC2671

2-82

Instruments and controls

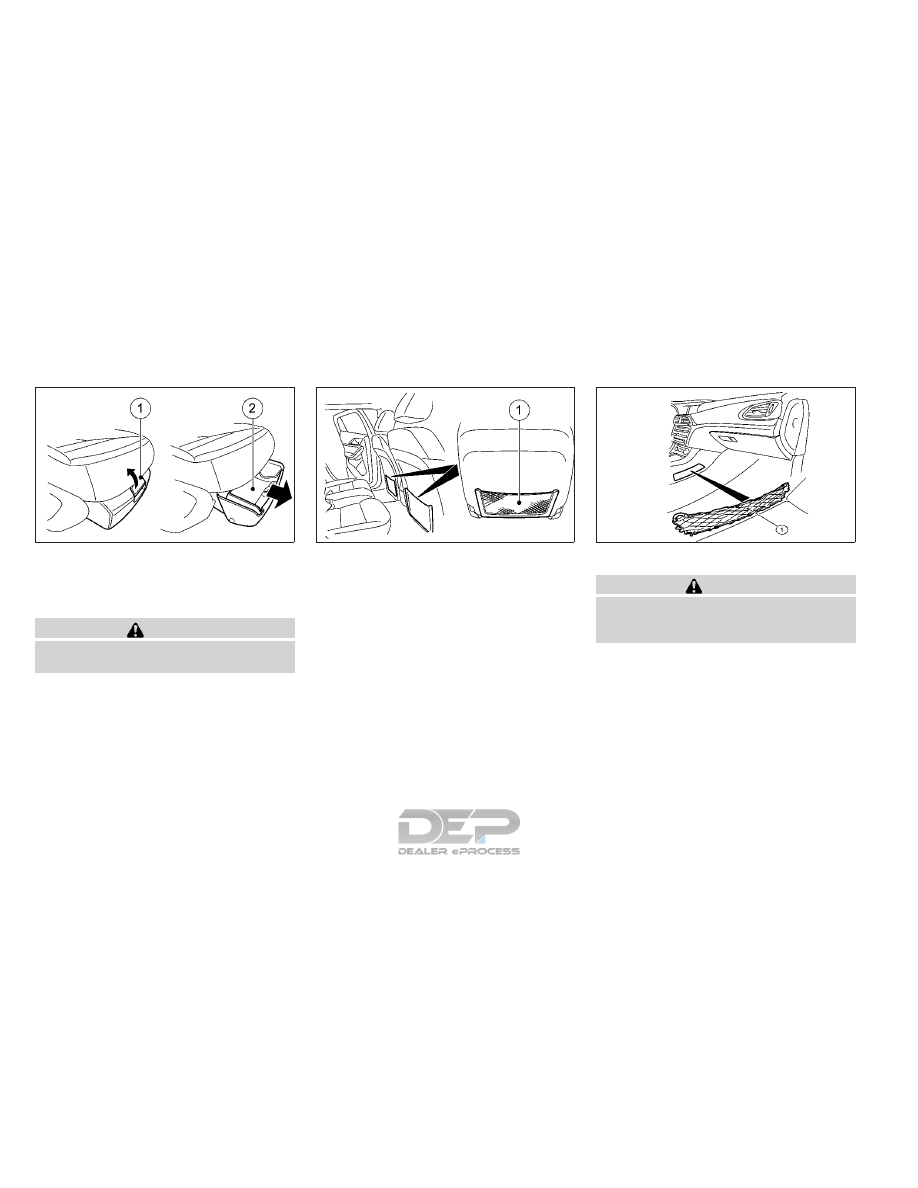

FRONT SEAT STORAGE BOXES
(IF EQUIPPED)

To open the front seat storage boxes, pull
handle

䊊

1

up and fold cover

䊊

2

forwards.

CAUTION

The maximum permissible load for the
front seat storage box is 2.6 lb (1.2 kg).

MAP POCKET (IF EQUIPPED)

Map pockets are located in the doors.

STORAGE NETS (IF EQUIPPED)

WARNING

Do not place sharp objects in the nets to
help prevent injury in an accident or sudden
stop.

Storage nets are fitted in the front-passenger
footwell and on the back of the driver's and
front passenger seat.

NIC2666

NIC2685

NIC2687

Instruments and controls

2-83

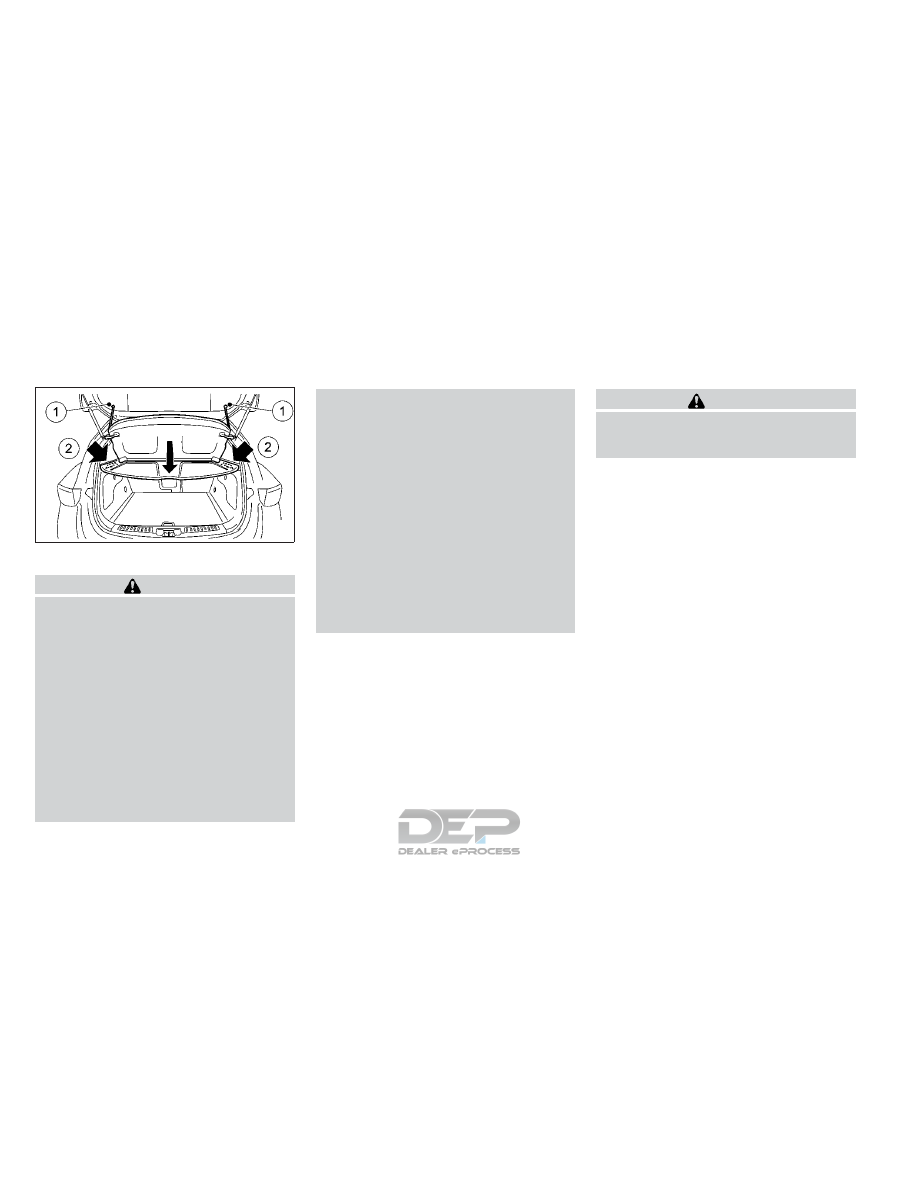

PARCEL SHELF

WARNING

•

Never put anything on the parcel shelf,
no matter how small. Any object on it
could cause an injury in case of an acci-
dent or if the brakes are applied sud-
denly.

•

Do not leave the parcel shelf in position
when it is disengaged from the grooves.

•

Properly secure all cargo to help prevent
it from sliding or shifting. Do not place
cargo higher than the seatbacks. In a
sudden stop or collision, unsecured
cargo could cause personal injury

•

Properly secure cargo and do not allow
it to contact the top tether strap when it

is attached to the top tether anchor.
Cargo that is not properly secured or
cargo that contacts the top tether strap
may damage the top tether strap during
a collision. If the cargo cover contacts
the top tether strap when it is attached
to the top tether anchor, remove the
cargo cover from the vehicle or secure it
on the cargo floor below its attachment
location. If the cargo cover is not re-
moved, it may damage the top tether
strap during a collision. Your child could
be seriously injured or killed in a collision
if the child restraint top tether strap is
damaged.

•

Do not use the cargo cover if the rear
seats are folded down.

Removal

1. Open the lift gate (see "Lift gate lock" in

the "2. Instruments and controls" section).

2. Detach both of the cords (left and right)

䊊

1

from the inside of the lift gate.

3. Detach the parcel shelf

䊊

2

by simply pull-

ing it rearwards through the lift gate
opening.

CAUTION

Make sure the parcel shelf is carefully
stored when not in use in order to prevent
any damage.

Installation

1. Open the lift gate.

2. Insert the parcel shelf by pushing it for-

wards as far as possible through the lift
gate opening.

3. Attach the corresponding cords to each

side

䊊

1

of the lift gate.

4. Close the lift gate (see "Lift gate lock" in

the "2. Instruments and controls" section).

ROOF RACK (IF EQUIPPED)

Genuine NISSAN accessory cross bars are
available through an INFINITI retailer. It is
recommended you visit an INFINITI retailer
for cross bar or other equipment information.

Always distribute the luggage evenly on the
cross bars. Do not load more than 221 lb
(100 kg) on the cross bars. Observe the maxi-
mum load limit shown on the crossbars or
roof carriers when you attach them on the
roof rails.

NIC2672

2-84

Instruments and controls

Do not apply any load directly to the roof side
rails. Cross bars (if so equipped) must be in-
stalled before applying load/cargo/luggage
to the roof of the vehicle.

Be careful that your vehicle does not exceed
the Gross Vehicle Weight Rating (GVWR) or
its Gross Axle Weight Rating (GAWR front
and rear). The GVWR and GAWR are located
on the F.M.V.S.S. or C.V.M.S.S. certification
label (located on the driver’s door pillar). For
additional information, refer to "Vehicle load-
ing information" in the "10. Technical infor-
mation" section.

WARNING

•

Drive extra carefully when the vehicle is
loaded at or near the cargo carrying ca-
pacity, especially if the significant por-
tion of that load is carried on the roof
rack.

•

Heavy loading of the roof rack has the
potential to affect the vehicle stability
and handling during sudden or unusual
handling maneuvers.

•

Roof rack load should be evenly distrib-
uted.

•

Do not exceed maximum roof rack load
weight capacity.

•

Properly secure all cargo with ropes or
straps to help prevent it from sliding or
shifting. In a sudden stop or collision,
unsecured cargo could cause personal
injury.

CAUTION

Always install the cross bars (if so
equipped) onto the roof side rails before
loading cargo of any kind. Loading cargo
directly onto the roof side rails or the vehi-
cle's roof may cause vehicle damage.

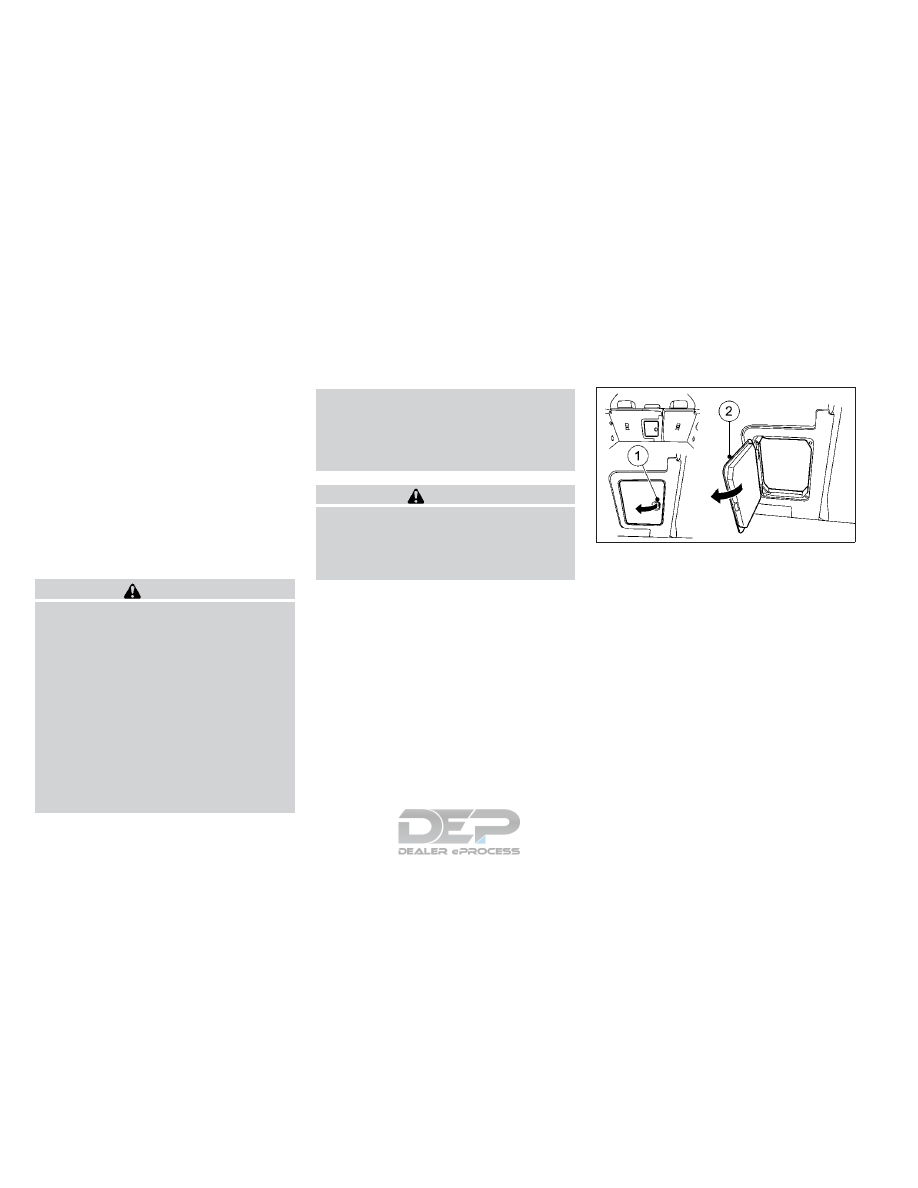

SKI HATCH (IF EQUIPPED)

To open the ski hatch:

1. Fold down rear seat armrest.

2. Pull the center head restraint on the rear

bench seat into the uppermost position.

3. Slide locking mechanism

䊊

1

in the direc-

tion of the arrow

4. Swing flap

䊊

2

fully to the side. The flap is

held open by a magnet.

To close the ski hatch:

1. Swing flap

䊊

1

in the luggage compart-

ment back until it engages.

2. Fold armrest fully up if necessary.

NIC2668

Instruments and controls

2-85

COMPARTMENT UNDER TRUNK
FLOOR

Lift the trunk floor to access the underfloor
storage area.

CAUTION

•

Turn off the lights when you leave the
vehicle.

•

Do not use the lights for extended peri-
ods of time with the engine stopped.
This could result in a discharged battery.

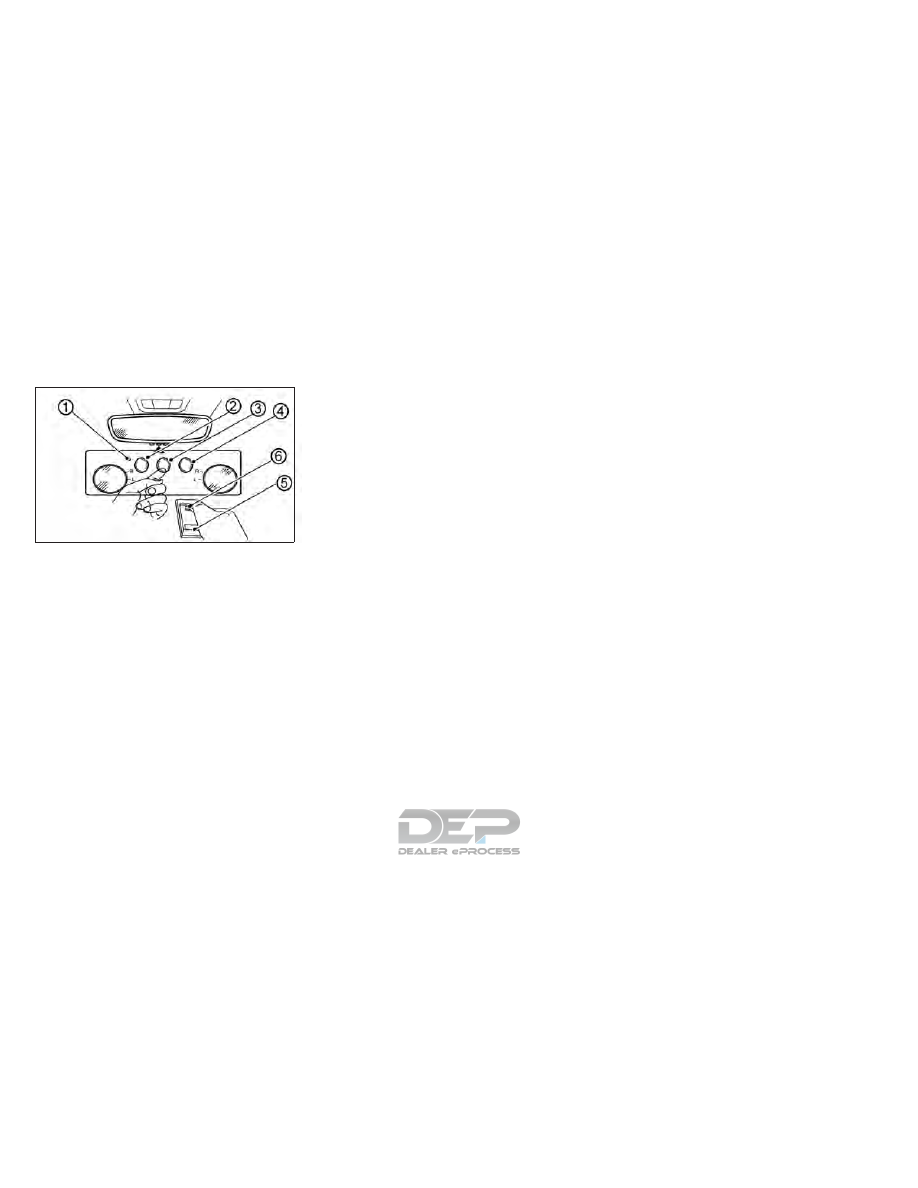

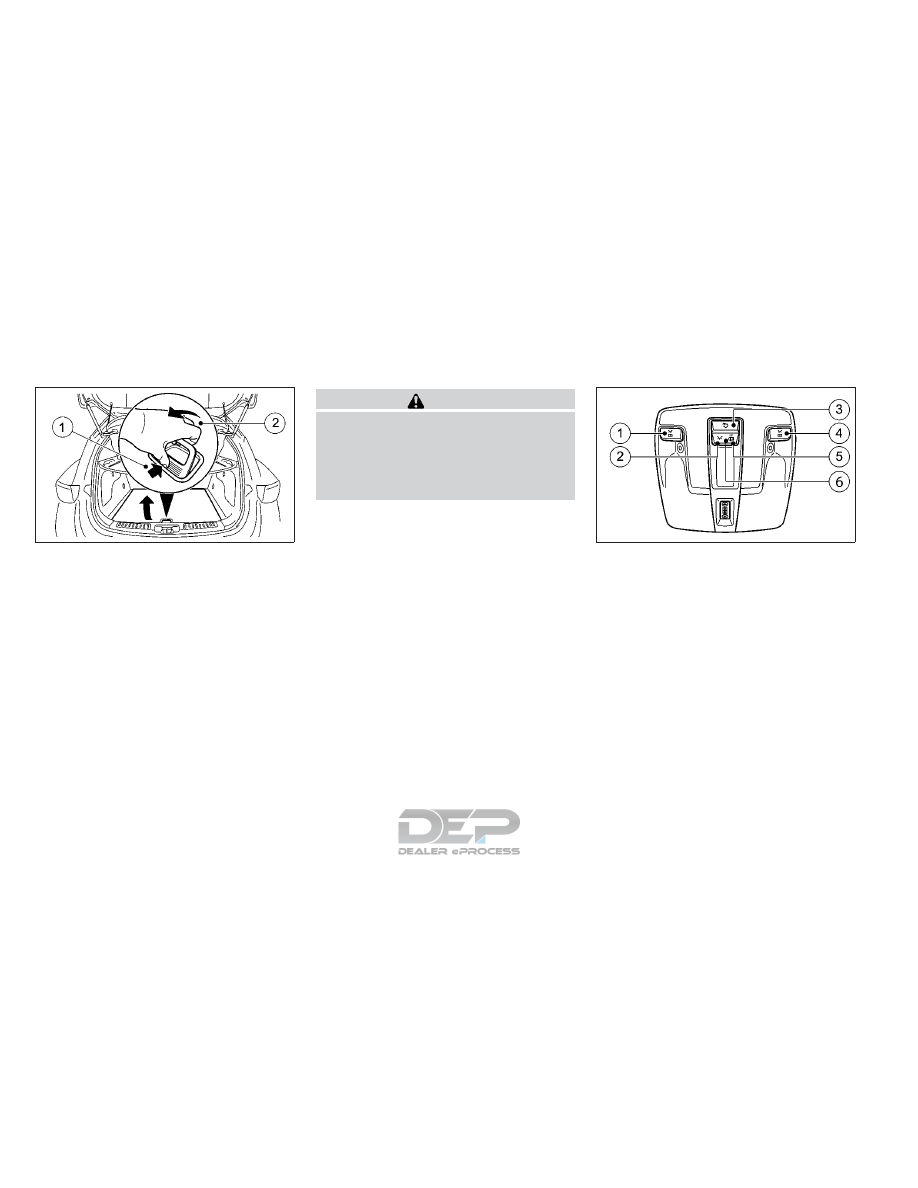

FRONT OVERHEAD CONTROL
PANEL

䊊

1

Switches the left-hand front reading
light on/off

䊊

2

Switches the front interior lighting on

䊊

3

Switches the rear interior lighting on/off

䊊

4

Switches the right-hand front reading
light on/off

䊊

5

Switches the front interior lighting/
automatic interior lighting control off

䊊

6

Switches the automatic interior lighting
control on

Automatic interior lighting control

•

To switch on: set the switch to center po-
sition

䊊

6

.

•

To switch off: press switch

䊊

5

.

NIC2673

NIC2630

INTERIOR LIGHTS

2-86

Instruments and controls

The interior lighting automatically switches
on if you:

•

Unlock the vehicle

•

Open a door

•

Remove the key from the ignition lock.

The interior lighting is activated for a short
time when the key is removed from the igni-
tion lock. You can activate this delayed
switch-off using the vehicle information dis-
play (see "Activating/deactivating the interior
lighting delay" earlier in this section).

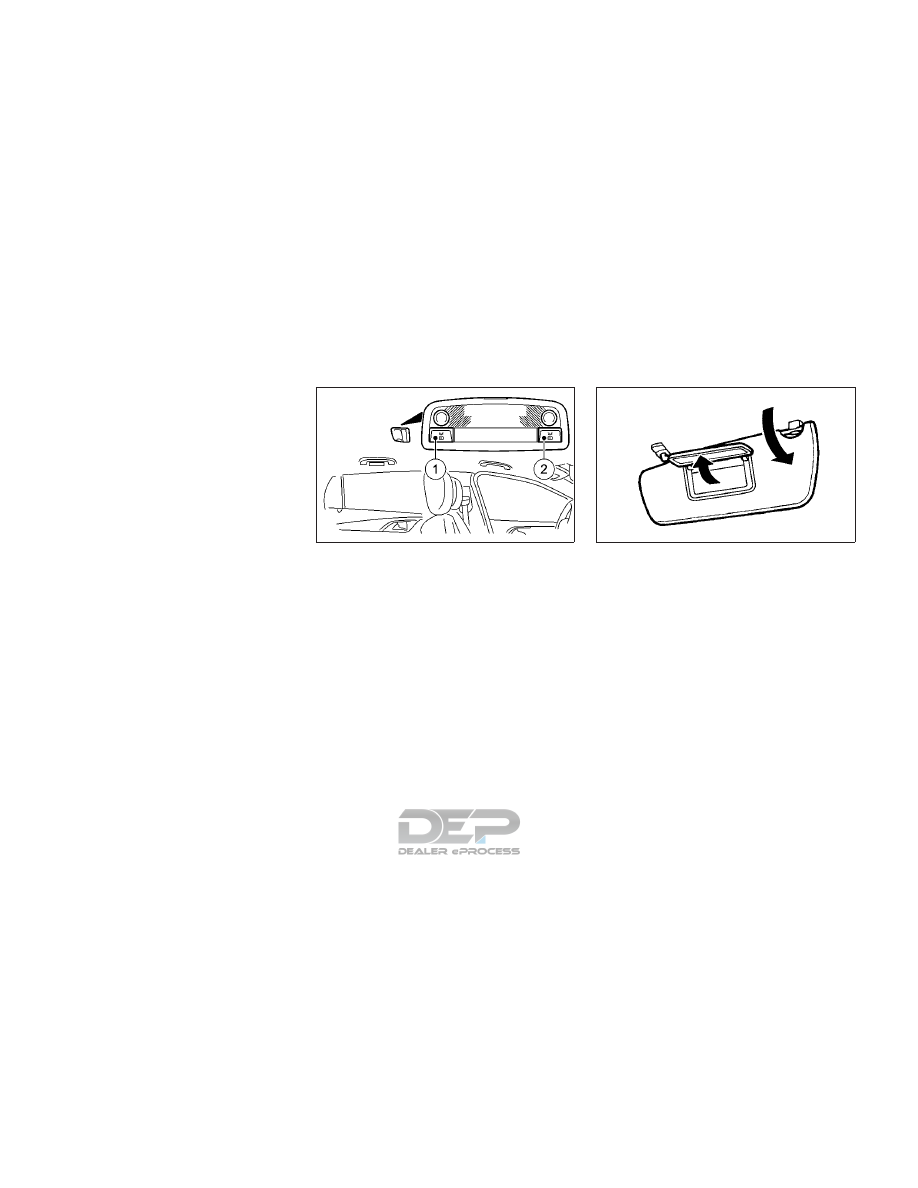

REAR READING LIGHTS
(IF EQUIPPED)

䊊

1

Switches the left hand reading light on/
off

䊊

2

Switches the right hand reading light on/
off

REAR ROOM LIGHT
(IF EQUIPPED)

The rear room light (without switches) can be
switched on and off using the front overhead
control panel.

VANITY MIRROR LIGHTS

To access the vanity mirror, pull the sun visor
down and flip open the mirror cover.

The vanity mirror light illuminates when the
vanity mirror cover is opened. When the cover
is closed, the light will turn off.

LUGGAGE COMPARTMENT LIGHT

The light illuminates while the lift gate is
opened. When the lift gate is closed, the light
will turn off.

BATTERY SAVER SYSTEM

The interior light will automatically turn off
after a period of time when the ignition
switch has been put in the OFF position. To
turn on the light again, put the ignition switch
in the ON position.

NIC2632

SIC3869Z

Instruments and controls

2-87

The HomeLink® Universal Transceiver, inte-
grated in the vehicle's inside rear view mirror,
provides a convenient way to consolidate the
functions of up to three individual hand-held
transmitters into one built-in device.

HomeLink® Universal Transceiver:

•

Will operate most Radio Frequency (RF)
devices such as garage doors, gates, home
and office lighting, entry door locks and
security systems.

•

Is powered by your vehicle’s battery. No
separate batteries are required. If the ve-
hicle’s battery is discharged or is discon-
nected, HomeLink® will retain all pro-
gramming.

When the HomeLink® Universal Transceiver
is programmed, retain the original transmit-
ter for future programming procedures (Ex-
ample: new vehicle purchases). Upon sale of
the vehicle, the programmed HomeLink®
Universal Transceiver buttons should be
erased for security purposes. For additional
information,

refer

to

"Programming

HomeLink® " later in this section.

WARNING

•

Do not use the HomeLink® Universal
Transceiver with any garage door
opener that lacks safety stop and re-
verse features as required by federal
safety standards. (These standards be-
came effective for opener models manu-
factured after April 1, 1982). A garage
door opener which cannot detect an ob-
ject in the path of a closing garage door
and then automatically stop and re-
verse, does not meet current federal
safety standards. Using a garage door
opener without these features increases
the risk of serious injury or death.

•

During the programming procedure
your garage door or security gate will
open and close (if the transmitter is
within range). Make sure that people or
objects are clear of the garage door,
gate, etc. that you are programming.

•

Your vehicle’s engine should be turned
off while programming the HomeLink®
Universal Transceiver.

NOTE
Certain garage door drives are incompatible
with the integrated garage door opener. If
you have difficulty programing the inte-
grated garage door opener, it is recom-
mended you contact your INFINITI retailer.

PROGRAMMING HOMELINK®

If you have any questions or are having diffi-
culty programming your HomeLink® but-
tons, refer to the HomeLink® web site at:
www.homelink.com or call
1-800-355-3515.

HOMELINK® UNIVERSAL
TRANSCEIVER (IF EQUIPPED)

2-88

Instruments and controls

1. Turn the ignition key to the ON position.

2. Press and hold one of buttons

䊊

2

to

䊊

4

on

the HomeLink®.

HomeLink® is now in programing mode.
After a short time, indicator light

䊊

1

lights

up yellow.

Indicator light

䊊

1

lights up yellow as soon

as button

䊊

2

,

䊊

3

or

䊊

4

is programed for

the first time. If the selected button has
already been programed, indicator light

䊊

1

will only light up yellow after ten sec-

onds have elapsed.

3. Release button

䊊

2

,

䊊

3

or

䊊

4

. Indicator

light

䊊

1

flashes yellow.

4. Position the end of your hand-held trans-

mitter

䊊

5

2–8 inches (5–20 cm) away

from the HomeLink® surface, keeping the
HomeLink® indicator light

䊊

1

in view.

5. Press and hold button

䊊

6

on the hand held

transmitter until indicator light

䊊

1

lights

up green. When indicator light

䊊

1

: lights

up green: programing is finished.

When indicator light

䊊

1

flashes green:

programing was successful. The next step
is to synchronize the rolling code.

6. Release button

䊊

6

on the hand held trans-

mitter

䊊

5

for the garage door drive sys-

tem.

If indicator light

䊊

1

lights up red: repeat

the programing procedure for the corre-
sponding button on the rear-view mirror.
When doing so, vary the distance be-
tween the hand held transmitter

䊊

5

and

the rear-view mirror.

The required distance between the hand
held transmitter

䊊

5

and the integrated ga-

rage door opener depends on the garage
door drive system. Several attempts might
be necessary. You should test every posi-
tion for at least 25 seconds before trying
another position.

Synchronizing the rolling code

If the garage door system uses a rolling code,
you will also have to synchronize the garage
door system with the integrated garage door
opener in the rear-view mirror. To do this you
will need to use the programing button on the

door drive control panel. The programing
button may be positioned at different loca-
tions depending on the manufacturer. It is
usually located on the door drive unit on the
garage ceiling.

Familiarize yourself with the garage door
drive operating instructions before carrying
out the following steps.

Your vehicle must be within reach of the ga-
rage door or gate opener drive. Make sure
that neither your vehicle nor any persons/
objects are present within the sweep of the
door or gate.

1. Turn the ignition key to the ON position.

2. Get out of the vehicle.

3. Press the programing button on the door

drive unit.

Usually, you now have 30 seconds to ini-
tiate the next step.

4. Get into the vehicle.

5. Press previously programed button

䊊

2

,

䊊

3

or

䊊

4

on the HomeLink® until the door

closes.

The rolling code synchronization is then com-
plete.

NDI1631

Instruments and controls

2-89

If you live in Canada

Canadian radio frequency laws require a
"break" (or interruption) of the transmission
signals after broadcasting for a few seconds.
Therefore, these signals may not last long
enough for the integrated garage door
opener. The signal is not recognized during
programing. Comparable with Canadian law,
some U.S. garage door openers also feature a
"break".

Proceed as follows:

•

If you live in Canada

•

If you have difficulties programing the ga-
rage door opener (regardless of where you
live) when using the programing steps.

1. Press and hold one of buttons

䊊

2

to

䊊

4

on

the HomeLink®. After a short time, indi-
cator light

䊊

1

lights up yellow.

2. Release the button.

Indicator light

䊊

1

flashes yellow.

3. Press button

䊊

6

of the hand held trans-

mitter

䊊

5

for two seconds, then release it

for two seconds.

4. Press button

䊊

6

again for two seconds.

5. Repeat this sequence on button

䊊

6

of the

hand held transmitter

䊊

5

until indicator

light

䊊

1

lights up green.

When indicator light

䊊

1

lights up green:

programing is finished.

When indicator light

䊊

1

flashes green:

programing was successful. The next step
is to synchronize the rolling code.

6. Release button

䊊

6

of the hand held trans-

mitter

䊊

5

for the garage door drive.

If indicator light

䊊

1

lights up red: repeat

the programing process for the corre-
sponding button on the rear-view mirror.
When doing so, vary the distance be-
tween the hand held transmitter

䊊

5

and

the rear-view mirror.

The required distance between the hand
held transmitter

䊊

5

and the HomeLink®

depends on the garage door drive system.
Several attempts might be necessary. You
should test every position for at least 25
seconds before trying another position.

PROGRAMMING TROUBLE
DIAGNOSIS

If the HomeLink® does not quickly learn the
hand-held transmitter information:

•

Check the transmitter frequency used by
garage door drive hand-held transmitter

䊊

5

and whether it is supported. The trans-

mitter frequency can usually be found on
the back of the garage door drive hand-

held transmitter. HomeLink® is compat-
ible with devices that have units which
operate in the frequency range of 280 to
433 MHz.

•

Replace the hand-held transmitter

䊊

5

bat-

teries with new batteries.

This increases the likelihood that the hand-
held transmitter

䊊

5

will transmit a strong

and precise signal to the HomeLink®.

•

When programing, hold the hand-held
transmitter

䊊

5

at varying distances and

angles from the button which you are pro-
graming. Try various angles at a distance
between 2 and 12 inches (5 to 30 cm) or at
the same angle but at varying distances.

•

If another hand-held transmitter is avail-
able for the same garage door drive, re-
peat the same programing steps with this
hand-held transmitter

䊊

5

. Before per-

forming these steps, make sure that new
batteries have been installed in the hand-
held transmitter

䊊

5

.

•

Note that some hand-held transmitters
only transmit for a limited amount of time
(the indicator light on the hand-held trans-
mitter goes out). Press button

䊊

6

on re-

mote hand-held transmitter

䊊

5

again be-

fore transmission ends.

2-90

Instruments and controls

•

Align the antenna cable of the garage door
opener unit. This can improve signal
reception/ transmission.

If you have any questions or are having diffi-
culty programming your HomeLink® but-
tons, refer to the HomeLink® web site at:
www.homelink.com or 1-800-355-3515.

OPERATING THE HOMELINK®
UNIVERSAL TRANSCEIVER

The HomeLink® Universal Transceiver, after
it is programmed, can be used to activate the
programmed device.

1. Turn the ignition key to the ON position.

2. Press button

䊊

2

,

䊊

3

or

䊊

4

which you have

programed to operate the garage door.

Garage door system with a fixed code:
indicator light

䊊

1

lights up green

Garage door system with a rolling code:
indicator light

䊊

1

flashes green.

The transmitter will transmit a signal as long
as the button is pressed. The transmission is
halted after a maximum of ten seconds and
indicator light

䊊

1

lights up yellow. Press but-

ton

䊊

2

,

䊊

3

or

䊊

4

again if necessary.

For convenience, the hand-held transmitter
of the device may also be used at any time.

CLEARING THE PROGRAMMED
INFORMATION

Make sure that you clear the memory of the
integrated garage door opener before selling
the vehicle.

1. Turn the ignition key to the ON position.

2. Press and hold buttons

䊊

2

and

䊊

4

.

The indicator light initially lights up yellow
and then green.

3. Release buttons

䊊

2

and

䊊

4

.

The memory of the integrated garage door
opener in the rear-view mirror is cleared.

IF YOUR VEHICLE IS STOLEN

If your vehicle is stolen, you should change
the codes of any non-rolling code device that
has been programmed into HomeLink®.
Consult the Owner’s Manual of each device
or call the manufacturer of those devices for
additional

information

or

contact

an

INFINITI retailer.

Instruments and controls

2-91

MEMO

2-92

Instruments and controls

3

Pre-driving checks and adjustments

Keys . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-2

INFINITI Intelligent key . . . . . . . . . . . . . . . .3-2
INFINITI Vehicle immobilizer system keys. . . . .3-3

Doors . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-4

Locking with the key . . . . . . . . . . . . . . . . . .3-4
Locking with the mechanical key . . . . . . . . . .3-5
Locking with inside door knob . . . . . . . . . . . .3-6
Locking with Power door lock switch . . . . . . .3-6
Automatic door locks . . . . . . . . . . . . . . . . .3-6
Child safety rear door lock . . . . . . . . . . . . . .3-7
Lift gate lock . . . . . . . . . . . . . . . . . . . . . . .3-7

INFINITI Intelligent Key system . . . . . . . . . . . . .3-8

Operating range. . . . . . . . . . . . . . . . . . . . .3-9
Door locks/unlocks precaution . . . . . . . . . .3-10
INFINITI Intelligent Key operation . . . . . . . .3-10

Changing the settings of the locking system . .3-11
Troubleshooting guide . . . . . . . . . . . . . . . .3-12

Hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-15
Fuel-filler door . . . . . . . . . . . . . . . . . . . . . . .3-16

Opening fuel-filler door . . . . . . . . . . . . . . .3-16
Fuel-filler cap. . . . . . . . . . . . . . . . . . . . . .3-16

Steering wheel . . . . . . . . . . . . . . . . . . . . . . .3-17
Sun visors . . . . . . . . . . . . . . . . . . . . . . . . . .3-18

Vanity mirror . . . . . . . . . . . . . . . . . . . . . .3-18

Mirrors. . . . . . . . . . . . . . . . . . . . . . . . . . . .3-18

Automatic anti-glare rear view mirror . . . . . .3-18
Outside mirrors . . . . . . . . . . . . . . . . . . . .3-18

Memory function (if equipped) . . . . . . . . . . . . .3-21

Storing settings . . . . . . . . . . . . . . . . . . . .3-22
Calling up a stored setting . . . . . . . . . . . . .3-22
