Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-16

Do-it-yourself

CLEANING

If your windshield is not clear after using
the windshield washer or if a wiper blade
chatters when running, wax or other
material may be on the blade or wind-
shield.
Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.
Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.
Worn windshield wiper blades can damage
the windshield and impair driver vision.

SDI2048

REPLACING

Replace the wiper blades if they are worn.
1. Pull the wiper arm.
2. Push the release tab

*

A

, and then

move the wiper blade down the wiper
arm

*

1

while pushing the release tab

to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple is

in the groove.

CAUTION

.

After wiper blade replacement, return
the wiper arm to its original position;

otherwise it may be damaged when the
hood is opened.

.

Make sure the wiper blades contact the
glass; otherwise the arm may be da-
maged from wind pressure.

WINDSHIELD WIPER BLADES

Condition:

(539,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SDI2516

Be careful not to clog the washer nozzle

*

A

. This may cause improper windshield

washer operation. If the nozzle is clogged,
remove any objects with a needle or small
pin

*

B

. Be careful not to damage the

nozzle.

It is recommended you visit an INFINITI
retailer if checking or replacement is
required.

If the brakes do not operate properly, it is
recommended you have the brakes
checked by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjust-
ing brakes.
The disc-type brakes self-adjust every time
the brake pedal is applied.

WARNING

Have your brake system checked if the brake
pedal height does not return to normal. It is
recommended you visit an INFINITI retailer
for this service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires
replacement, it will make a high pitched
scraping sound when the vehicle is in
motion. This scraping sound will first occur
only when the brake pedal is depressed.
After more wear of the brake pad, the
sound will always be heard even if the
brake pedal is not depressed. Have the
brakes checked as soon as possible if the
wear warning sound is heard.

Do-it-yourself

8-17

REAR WINDOW WIPER BLADES

BRAKES

Condition:

(540,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-18

Do-it-yourself

Under some driving or climate conditions,
occasional brake squeak, squeal or other
noise may be heard. Occasional brake
noise during light to moderate stops is
normal and does not affect the function or
performance of the brake system.
Proper brake inspection intervals should
be followed. For additional information,
see the maintenance schedules shown in
the “9. Maintenance and schedules” sec-
tion.

BRAKE BOOSTER

Check the brake booster function as
follows:
1. With the engine off, depress and

release the foot brake pedal more than
20 times. When the foot brake pedal
movement (distance of travel) remains
the same from one pedal application to
the next, continue on to the next step.

2. While depressing the foot brake pedal,

start the engine.

3. With the foot brake pedal depressed,

stop the engine. Keep the pedal de-
pressed for about 30 seconds.

4. Run the engine for 1 minute without

depressing the foot brake pedal, then

turn it off. Depress the foot brake pedal
several times. The pedal travel distance
will decrease gradually with each de-
pression as the hydraulic pressure
decreases.

If the brakes do not operate properly, have
the brakes checked. It is recommended
that you visit an INFINITI retailer for repair.

SDI2518

SDI2532

FUSES

Condition:

(541,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

ENGINE COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on the
fuse box cover. This could damage the
electrical system or electronic control units
or cause a fire.

If any electrical equipment does not
operate, check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the
headlight switch is turned to OFF.

2. Open the engine hood and remove the

cover on the battery.

3. Remove the fuse/fusible link holder

cover

*

1

,

*

2

or

*

3

.

4. Remove the fuse with the fuse puller.

SDI1753

Type A

SDI1754

Type B

5. If the fuse is open

*

A

, replace it with a

new fuse

*

B

. Spare fuses are stored in

the passenger compartment fuse box.

6. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service.

Fusible links

If any electrical equipment does not
operate and fuses are in good condition,
check the fusible links. If any of these
fusible links are melted, replace only with
genuine INFINITI parts.

Do-it-yourself

8-19

Condition:

(542,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-20

Do-it-yourself

JVM0200X

PASSENGER COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on the
fuse box cover. This could damage the
electrical system or electronic control units
or cause a fire.

If any electrical equipment does not
operate, check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the

headlight switch is turned to OFF.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

*

A

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service. Spare fuses are
stored in the fuse box.

SDI2704

Extended storage fuse switch (if so

equipped)

To reduce battery drain, the extended
storage fuse switch comes from the factory
switched off. Prior to delivery of your
vehicle, the switch is pushed in (switched
on) and should always remain on.
If the extended storage fuse switch is not
pushed in (switched on), the “SHIPPING
MODE ON, PUSH STORAGE FUSE” warning
may appear on the vehicle information
display (if so equipped). See “Vehicle
information display” (P.2-22).
If any electrical equipment does not

Condition:

(543,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

operate, remove the extended storage fuse
switch and check for an open fuse.

NOTE:
If the extended storage fuse switch mal-
functions or if the fuse is open, it is not
necessary to replace the switch. In this
case, remove the extended storage fuse
switch and replace it with a new fuse of the
same rating.
How to remove the extended storage fuse
switch:

1. To remove the extended storage fuse

switch, be sure the ignition switch is in
the OFF or LOCK position.

2. Be sure the headlight switch is in the

OFF position.

3. Remove the fuse box cover.
4. Pinch the locking tabs

*

1

found on

each side of the storage fuse switch.

5. Pull the storage fuse switch straight out

from the fuse box

*

2

.

CAUTION

Be careful not to allow children to swallow
the battery and removed parts.

SDI2451

Replace the battery as follows:
1. Release the lock knob at the back of the

Intelligent Key and remove the mechan-
ical key.

2. Insert a small screwdriver into the slit

of the corner and twist it to separate the
upper part from the lower part. Use a

Do-it-yourself

8-21

INTELLIGENT KEY BATTERY REPLACEMENT

Condition:

(544,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-22

Do-it-yourself

cloth to protect the casing.

3. Replace the battery with a new one.

Recommended battery: CR2025 or
equivalent.

.

Do not touch the internal circuit and
electric terminals as it could cause a
malfunction.

.

Hold the battery by the edges.
Holding the battery across the con-
tact points will seriously deplete the
storage capacity.

.

Make sure that the + side faces the
bottom of the case.

SDI2452

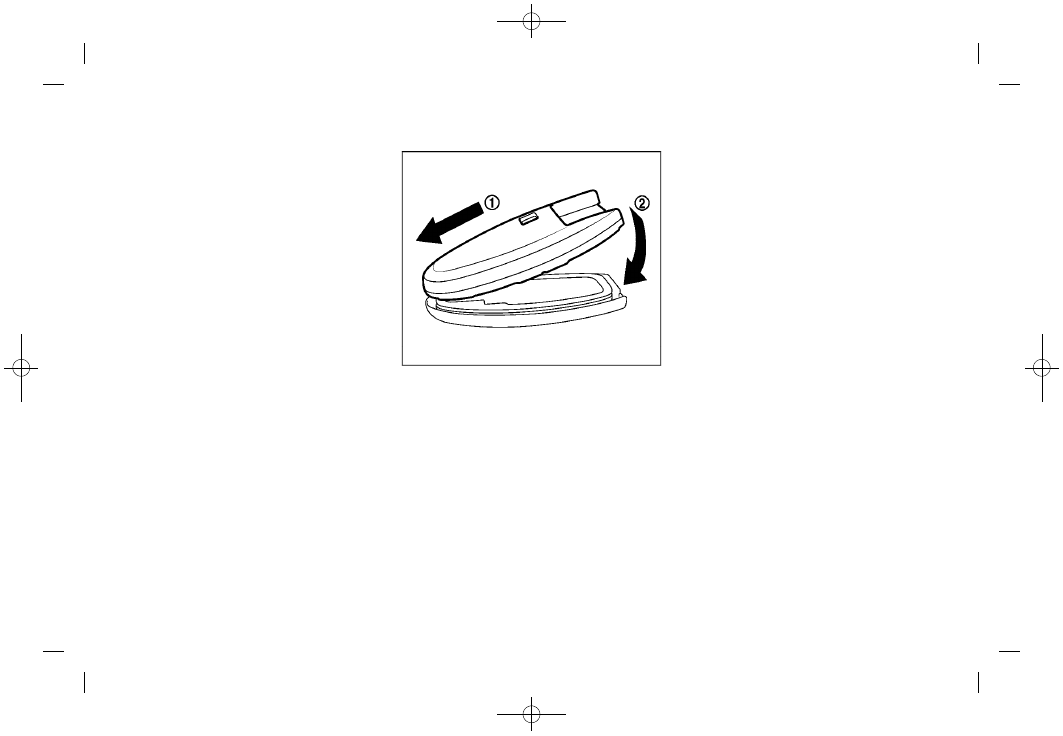

4. Align the tips of the upper and lower

parts

*

1

, and then push them together

until it is securely closed

*

2

.

5. Push the buttons two or three times to

check its operation.

It is recommended you visit an INFINITI
retailer if you need any assistance for
replacement.
FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and

(2) this device must accept any interfer-
ence received, including interference that
may cause undesired operation.
Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s
authority to operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must
accept any interference, including inter-
ference that may cause undesired opera-
tion of the device.

Condition:

(545,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

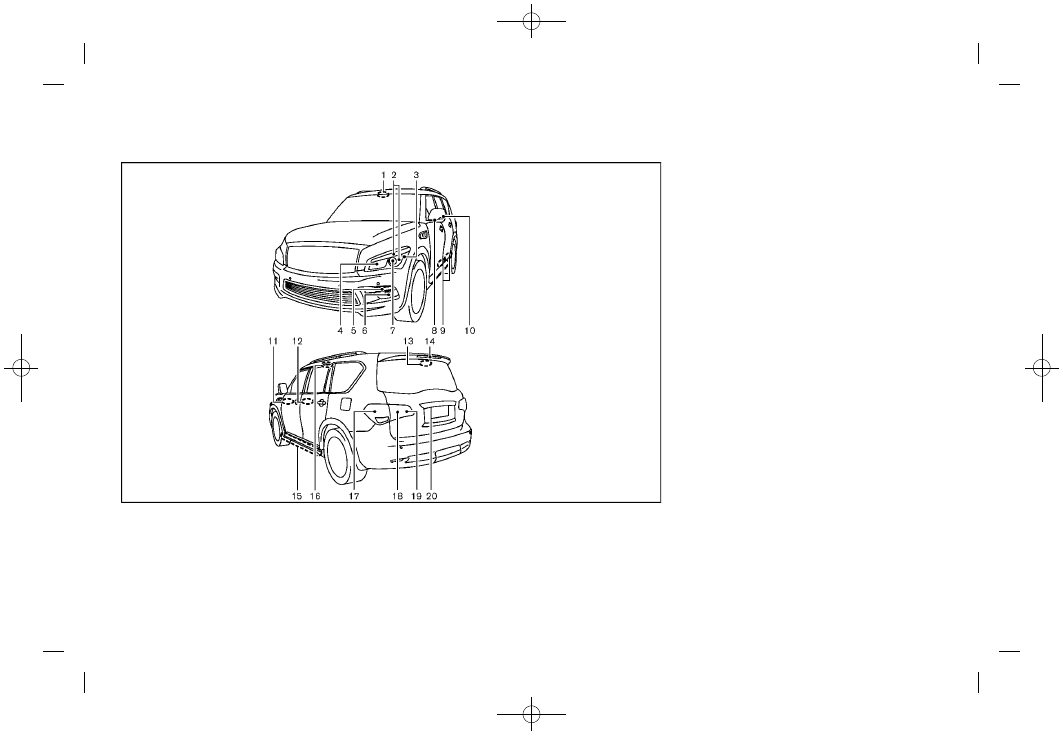

JVM0506X

1.

Map light

2.

Front parking light/daytime running
light

3.

Front side marker light

4.

Headlight (high-beam)

5.

Front turn signal light

6.

Fog light

7.

Headlight (low-beam)

8.

Puddle light

9.

Step light

10. Side turn signal light
11. Front armrest light

12. Rear armrest light
13. Cargo light
14. High-mounted stop light
15. Side step light (if so equipped)
16. Rear personal light
17. Rear combination light (tail/stop/turn

signal/side marker light)

18. Tail light
19. Back-up light
20. License plate light

Do-it-yourself

8-23

LIGHTS

Condition:

(546,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-24

Do-it-yourself

HEADLIGHTS

If replacement is required, it is recom-
mended you visit an INFINITI retailer for
this service.

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

High beams

LED

—

Low beams

LED

—

Front turn signal light*

LED

—

Fog light*

LED

—

Front parking light*

LED

—

Front side marker light*

LED

—

Rear combination light*

tail

5

W5W

back-up

16

W16W

stop/tail

LED

—

side marker

LED

—

turn signal

21

WY21W

License plate light

5

W5W

Puddle light*

LED

—

Front and rear armrest light*

LED

—

Map light

8

—

Rear personal light

8

—

Cargo light

8

—

Vanity mirror light

2

—

Step light*

8

—

Side step light* (if so equipped)

LED

—

High-mounted stop light*

LED

—

*:

It is recommended you visit an INFINITI retailer for replacement.

Condition:

(547,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

NOTE:

Always check with the Parts Department at an INFINITI retailer for the latest
information about parts.

Do-it-yourself

8-25

Condition:

(548,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-26

Do-it-yourself

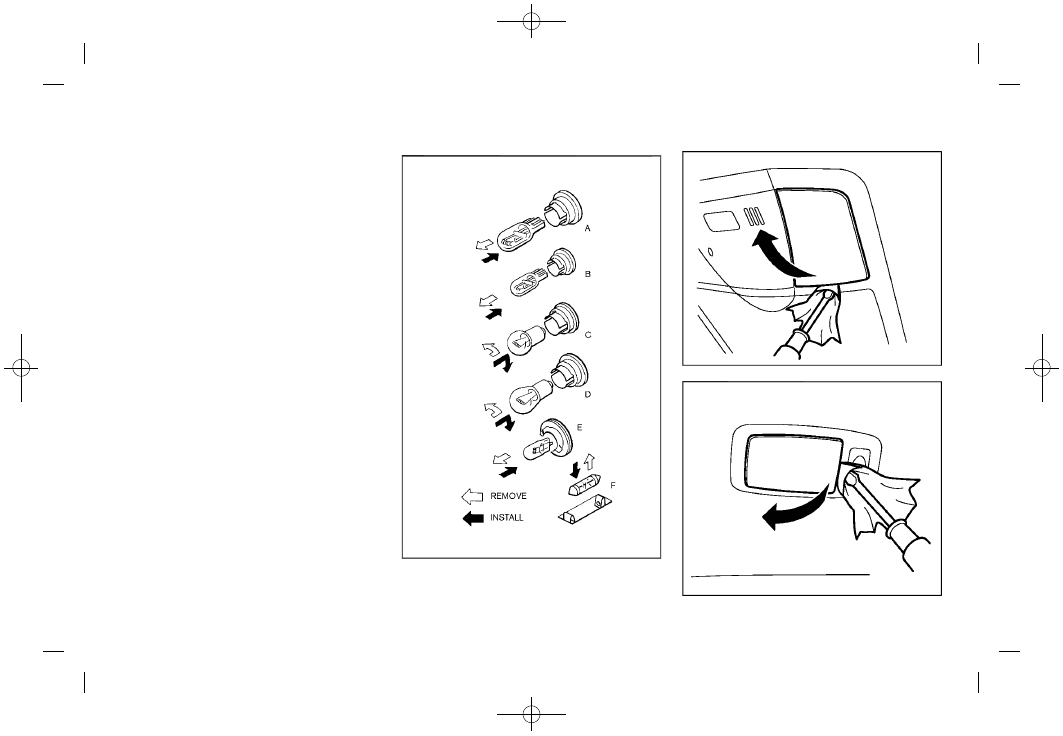

Replacement procedures

All other lights are either type A, B, C, D, E
or F. When replacing a bulb, first remove
the lens and/or cover.

SDI1679

SDI2030

Map light

SDI2031

Rear personal light

Condition:

(549,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

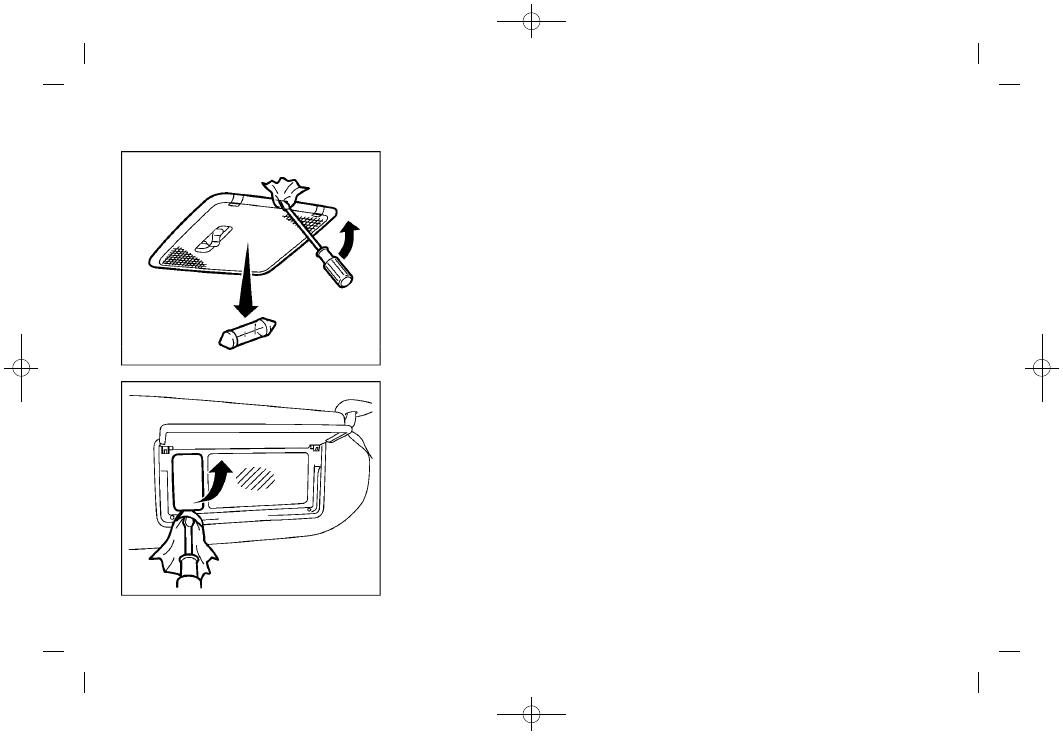

SDI1729

Cargo light

SDI2032

Vanity mirror light

If you have a flat tire, see “Flat tire” (P.6-3).

TIRE PRESSURE
Tire Pressure Monitoring System

(TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except
the spare. When the low tire pressure
warning light is lit and the CHECK TIRE
PRESSURE warning appears in the vehicle
information display, one or more of your
tires is significantly under-inflated.
The TPMS will activate only when the
vehicle is driven at speeds above 16 MPH
(25 km/h). Also, this system may not
detect a sudden drop in tire pressure (for
example, a flat tire while driving).
For more details, see “Low tire pressure
warning light” (P.2-16), “Tire Pressure
Monitoring System (TPMS)” (P.5-5) and
“Tire Pressure Monitoring System (TPMS)
” (P.6-3).

Tire inflation pressure

Check the pressure of the tires
(including the spare) often and al-
ways prior to long distance trips. The

recommended tire pressure specifi-
cations are shown on the Tire and
Loading Information label under the
“Cold Tire Pressure” heading. The
Tire and Loading Information label is
affixed to the driver side center pillar.
Tire pressures should be checked
regularly because:
.

Most tires naturally lose air over

time.

.

Tires can lose air suddenly when

driven over potholes or other
objects or if the vehicle strikes a
curb while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle
has been parked for 3 or more hours,
or driven less than 1 mile (1.6 km) at
moderate speeds.
TPMS with Tire Inflation Indicator
provides visual and audible signals
outside the vehicle for inflating the
tires to the recommended COLD tire
pressure. (See “TPMS with Tire Infla-

Do-it-yourself

8-27

WHEELS AND TIRES

Condition:

(550,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-28

Do-it-yourself

tion Indicator” (P.5-8) about the
TPMS with Tire Inflation Indicator.)
Incorrect tire pressure, including
under inflation, may adversely affect
tire life and vehicle handling.

WARNING

.

Improperly inflated tires can
fail suddenly and cause an
accident.

.

The Gross Vehicle Weight rat-
ing (GVWR) is located on the F.
M.V.S.S./C.M.V.S.S. certifica-
tion label. The vehicle weight
capacity is indicated on the
Tire and Loading Information
label. Do not load your vehicle
beyond this capacity. Over-
loading your vehicle may re-
sult in reduced tire life, unsafe
operating conditions due to
premature tire failure, or un-
favorable handling character-
istics and could also lead to a

serious accident. Loading be-
yond the specified capacity
may also result in failure of
other vehicle components.

.

Before taking a long trip, or
whenever you heavily load
your vehicle, use a tire pres-
sure gauge to ensure that the
tire pressures are at the spe-
cified level.

.

For additional information re-
garding tires, refer to “Impor-
tant Tire Safety Information”
(US) or “Tire Safety Informa-
tion” (Canada) in the War-
ranty Information Booklet.

Condition:

(551,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

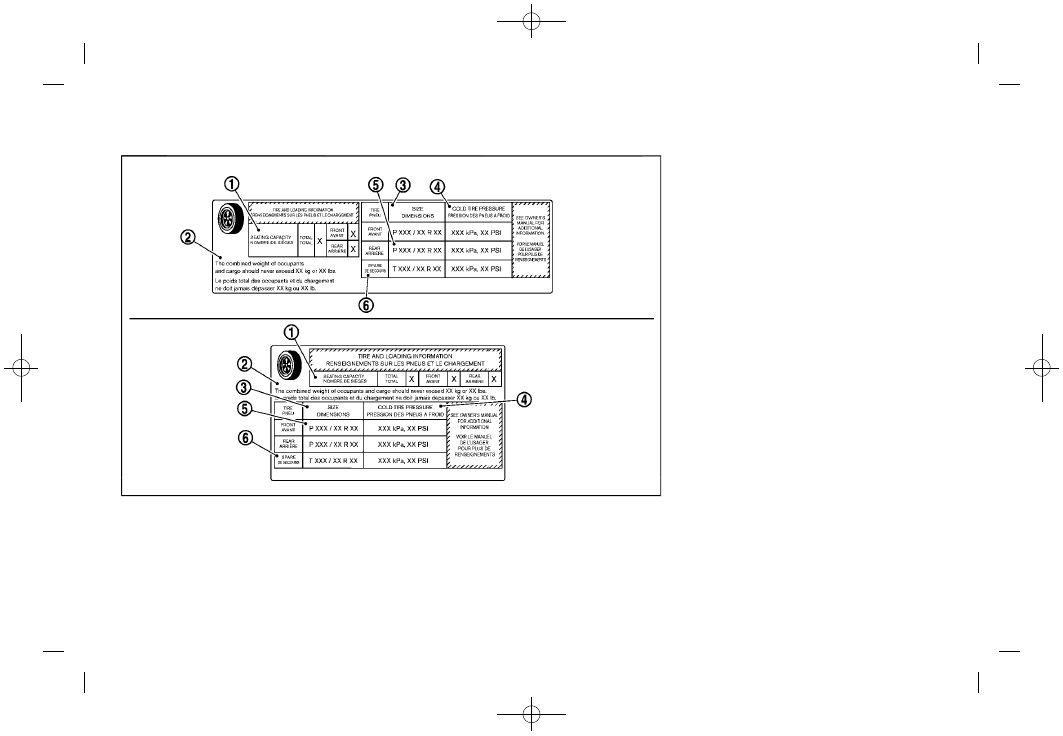

SDI2496

Tire and Loading Information label

*

1 Seating capacity: The maximum

number of occupants that can be
seated in the vehicle.

*

2 Vehicle load limit: See “Vehicle

loading information” (P.10-14).

*

3 Original size: The size of the tires

originally installed on the vehi-
cle at the factory.

*

4 Cold tire pressure: Inflate the

tires to this pressure when the
tires are cold. Tires are consid-

ered COLD after the vehicle has
been parked for 3 or more hours,
or driven less than 1 mile (1.6
km) at moderate speeds. The
recommended cold tire inflation
is set by the manufacturer to
provide the best balance of tire
wear, vehicle handling, drive-
ability, tire noise, etc., up to the
vehicle’s GVWR.

*

5 Tire size — see “Tire labeling”

(P.8-31).

*

6 Spare tire size or compact spare

tire size (if so equipped)

Do-it-yourself

8-29

Condition:

(552,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-30

Do-it-yourself

SDI1949

Checking the tire pressure

1. Remove the valve stem cap from

the tire.

2. P r e s s t h e p r e s s u r e g a u g e

squarely onto the valve stem. Do
not press too hard or force the
valve stem sideways, or air will
escape. If the hissing sound of air
escaping from the tire is heard
while checking the pressure, re-
position the gauge to eliminate
this leakage.

3. Remove the gauge.
4. Read the tire pressure on the

gauge stem and compare it to
the specification shown on the
Tire and Loading Information la-
bel.

5. Add air to the tire as needed. If too

much air is added, press the core
of the valve stem briefly with the
tip of the gauge stem to release
pressure. Recheck the pressure
and add or release air as needed.

6. Install the valve stem cap.
7. Check the pressure of all other

tires, including the spare.

SIZE

COLD TIRE
INFLATION

PRES-

SURE

FRONT

ORIGINAL

TIRE

P275/50R22
111H

240 kPa,
35 PSI

P275/60R20
114H

240 kPa,
35 PSI

REAR

ORIGINAL

TIRE

P275/50R22
111H

240 kPa,
35 PSI

P275/60R20
114H

240 kPa,
35 PSI

SPARE

TIRE

275/60R20
115M

240 kPa,
35 PSI

P275/60R20
114H

240 kPa,
35 PSI

Condition:

(553,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

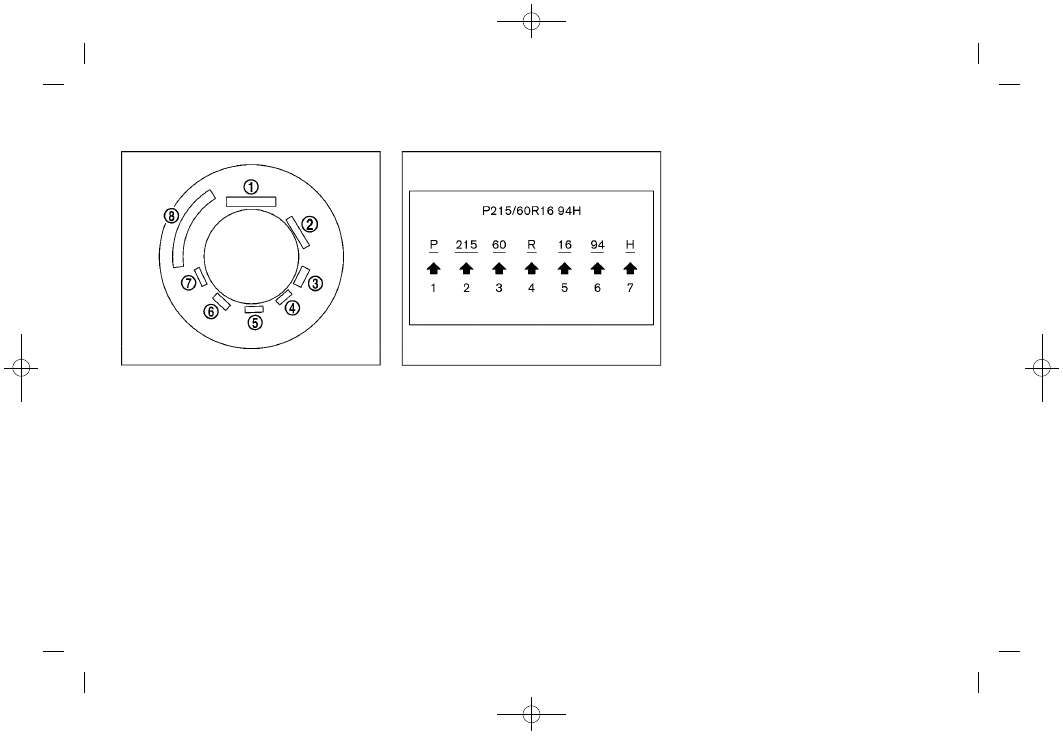

SDI1575

Example

TIRE LABELING

Federal law requires tire manufac-
turers to place standardized informa-
tion on the sidewall of all tires. This
information identifies and describes
the fundamental characteristics of
the tire and also provides the tire
identification number (TIN) for safety
standard certification. The TIN can be
used to identify the tire in case of a
recall.

SDI1606

Example

*

1 Tire size (example: P215/60R16

94H)

1. P: The “P” indicates the tire is

designed for passenger vehicles.
(Not all tires have this informa-
tion.)

2. Three-digit number (215): This

number gives the width in milli-
meters of the tire from sidewall
edge to sidewall edge.

3. Two-digit number (60): This num-

ber, known as the aspect ratio,

gives the tire’s ratio of height to
width.

4. R: The “R” stands for radial.
5. Two-digit number (16): This num-

ber is the wheel or rim diameter in
inches.

6. Two- or three-digit number (94):

This number is the tire’s load
index. It is a measurement of
how much weight each tire can
support. You may not find this
information on all tires because it
is not required by law.

7. H: Tire speed rating. You should

not drive the vehicle faster than
the tire speed rating.

Do-it-yourself

8-31

Condition:
