8 Do-it-yourself

Maintenance precautions

.................................... 8-2

Engine compartment check locations .................. 8-3

VK56VD engine model .................................... 8-3

Engine cooling system ........................................ 8-4

Checking engine coolant level ........................ 8-5
Changing engine coolant ................................ 8-5

Engine oil ........................................................... 8-6

Checking engine oil level ................................ 8-6
Changing engine oil and filter ......................... 8-6

Automatic Transmission Fluid (ATF) ..................... 8-8
Power steering fluid ............................................ 8-9
Brake fluid .......................................................... 8-9

Brake fluid ................................................... 8-10

Window washer fluid ........................................ 8-11
Battery ............................................................. 8-12

Jump starting ................................................ 8-13

Variable voltage control system ........................ 8-13
Drive belts ........................................................ 8-14
Spark plugs ...................................................... 8-14

Replacing spark plugs .................................. 8-15

Air cleaner ........................................................ 8-15

Windshield wiper blades .................................. 8-16

Cleaning ..................................................... 8-16
Replacing .................................................... 8-16

Rear window wiper blades ................................ 8-17
Brakes ............................................................. 8-17

Self-adjusting brakes .................................. 8-17
Brake pad wear warning ............................. 8-17
Brake booster ............................................. 8-18

Fuses ............................................................... 8-18

Engine compartment ................................... 8-19
Passenger compartment .............................. 8-20

Intelligent Key battery replacement .................. 8-21
Lights ............................................................... 8-23

Headlights .................................................. 8-24
Exterior and interior lights .......................... 8-24

Wheels and tires .............................................. 8-27

Tire pressure ............................................... 8-27
Tire labeling ................................................ 8-31
Types of tires .............................................. 8-33
Tire chains .................................................. 8-34
Changing wheels and tires .......................... 8-34

Condition:

(524,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-2

Do-it-yourself

When performing any inspection or main-
tenance work on your vehicle, always take
care to prevent serious accidental injury to
yourself or damage to the vehicle. The
following are general precautions which
should be closely observed.

WARNING

.

Park the vehicle on a level surface, apply
the parking brake securely and block the
wheels to prevent the vehicle from
moving. Move the shift lever to P (Park).

.

Be sure the ignition switch is in the OFF
or LOCK position when performing any
parts replacement or repairs.

.

Never connect or disconnect the battery
or any transistorized component while
the ignition switch is in the ON position.

.

Never leave the engine or automatic
transmission related component har-
nesses disconnected while the ignition
switch is in the ON position.

.

If you must work with the engine
running, keep your hands, clothing, hair
and tools away from moving fans, belts
and any other moving parts.

.

It is advisable to secure or remove any
loose clothing and remove any jewelry,
such as rings, watches, etc. before
working on your vehicle.

.

Always wear eye protection whenever
you work on your vehicle.

.

If you must run the engine in an enclosed
space such as a garage, be sure there is
proper ventilation for exhaust gases to
escape.

.

Never get under the vehicle while it is
supported only by a jack. If it is
necessary to work under the vehicle,
support it with safety stands.

.

Keep smoking materials, flame and
sparks away from fuel tank and the
battery.

.

Your vehicle is equipped with an auto-
matic engine cooling fan. It may come on
at any time without warning, even if the
ignition key is in the OFF position and
the engine is not running. To avoid
injury, always disconnect the negative
battery cable before working near the
fan.

.

On gasoline engine models, the fuel
filter or fuel lines should be serviced
because the fuel lines are under high

pressure even when the engine is off. It
is recommended you visit an INFINITI
retailer for this service.

CAUTION

.

Do not work under the hood while the
engine is hot. Turn the engine off and
wait until it cools down.

.

Avoid direct contact with used engine oil
and coolant. Improperly disposed engine
oil, coolant, and/or other vehicle fluids
can damage the environment. Always
conform to local regulations for disposal
of vehicle fluid.

This “8. Do-it-yourself” section gives in-
structions regarding only those items
which are relatively easy for an owner to
perform.
A genuine INFINITI Service Manual is also
available. (See “Owner’s Manual/Service
Manual order information” (P.10-35).)
You should be aware that incomplete or
improper servicing may result in operating
difficulties or excessive emissions, and
could affect your warranty coverage. If in

MAINTENANCE PRECAUTIONS

Condition:

(525,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

doubt about any servicing, it is recom-
mended you have it done by an INFINITI
retailer.

JVC0976X

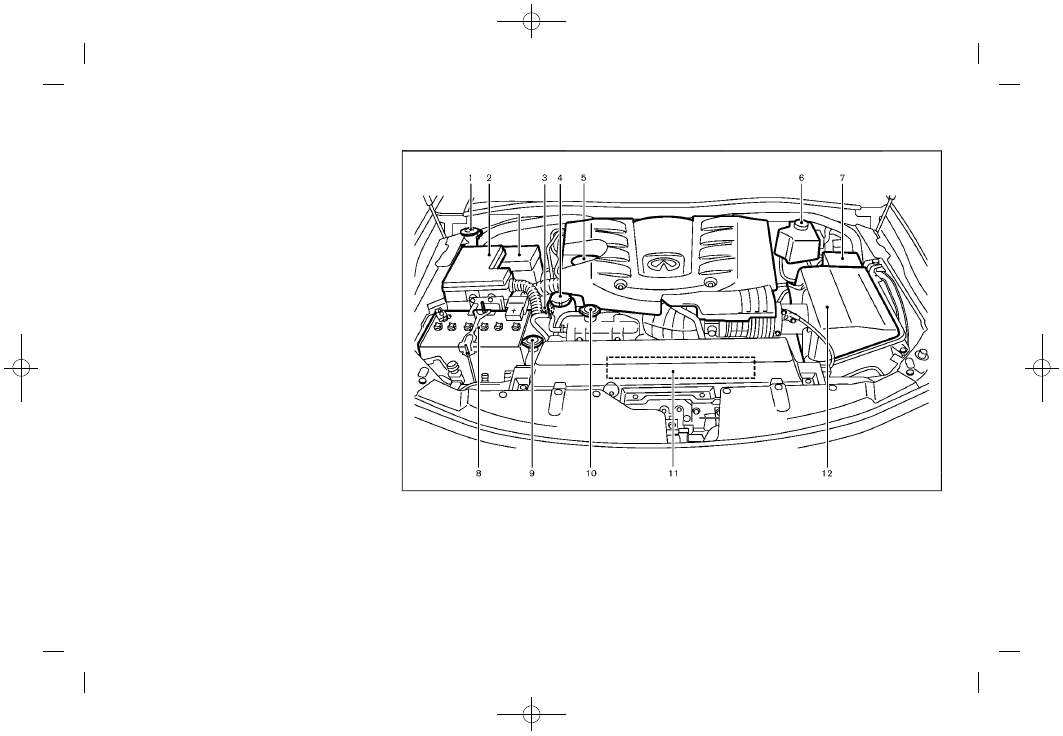

VK56VD ENGINE MODEL

1.

Window washer fluid reservoir

2.

Fuse/fusible link holder

3.

Engine oil dipstick

4.

Power steering fluid reservoir

5.

Engine oil filler cap

6.

Brake fluid reservoir

7.

Fuse/fusible link holder

8.

Battery

9.

Radiator filler cap

10. Engine coolant reservoir
11. Drive belts
12. Air cleaner

Do-it-yourself

8-3

ENGINE COMPARTMENT CHECK LOCATIONS

Condition:

(526,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-4

Do-it-yourself

The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine NISSAN Long Life Antifreeze/Cool-
ant (blue) and 50% water to provide year-
round anti-freeze and coolant protection.
The antifreeze solution contains rust and
corrosion inhibitors. Additional engine
cooling system additives are not neces-
sary.

WARNING

.

Never remove the radiator or coolant
reservoir cap when the engine is hot.
Wait until the engine and radiator cool
down. Serious burns could be caused by
high pressure fluid escaping from the
radiator. See precautions in “If your
vehicle overheats” (P.6-14).

.

The radiator is equipped with a pressure
type radiator cap. To prevent engine
damage, use only a genuine NISSAN
radiator cap.

CAUTION

.

Never use any cooling system additives
such as radiator sealer. Additives may

clog the cooling system and cause
damage to the engine, transmission
and/or cooling system.

.

When adding or replacing coolant, be
sure to use only Genuine NISSAN Long
Life Antifreeze/Coolant (blue) or equiva-
lent. Genuine NISSAN Long Life Anti-
freeze/Coolant (blue) is pre-diluted to
provide antifreeze protection to −348F
(−378C). If additional freeze protection is
needed due to weather where you
operate your vehicle, add Genuine
NISSAN Long Life Antifreeze/Coolant
(blue) concentrate following the direc-
tions on the container. If an equivalent
coolant other than Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is used,
follow the coolant manufacturer’s in-
structions to maintain minimum anti-
freeze protection to −348F (−378C). The
use of other types of coolant solutions
other than Genuine NISSAN Long Life
Antifreeze/Coolant (blue) or equivalent
may damage the engine cooling system.

.

The life expectancy of the factory-fill
coolant is 105,000 miles (168,000 km)
or 7 years. Mixing any other type of
coolant other than Genuine NISSAN Long
Life Antifreeze/Coolant (blue), including

Genuine NISSAN Long Life Antifreeze/
Coolant (green), or the use of non-
distilled water will reduce the life ex-
pectancy of the factory-fill coolant. Refer
to the "9. Maintenance and schedules"
section for more details.

ENGINE COOLING SYSTEM

Condition:

(527,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVM0744X

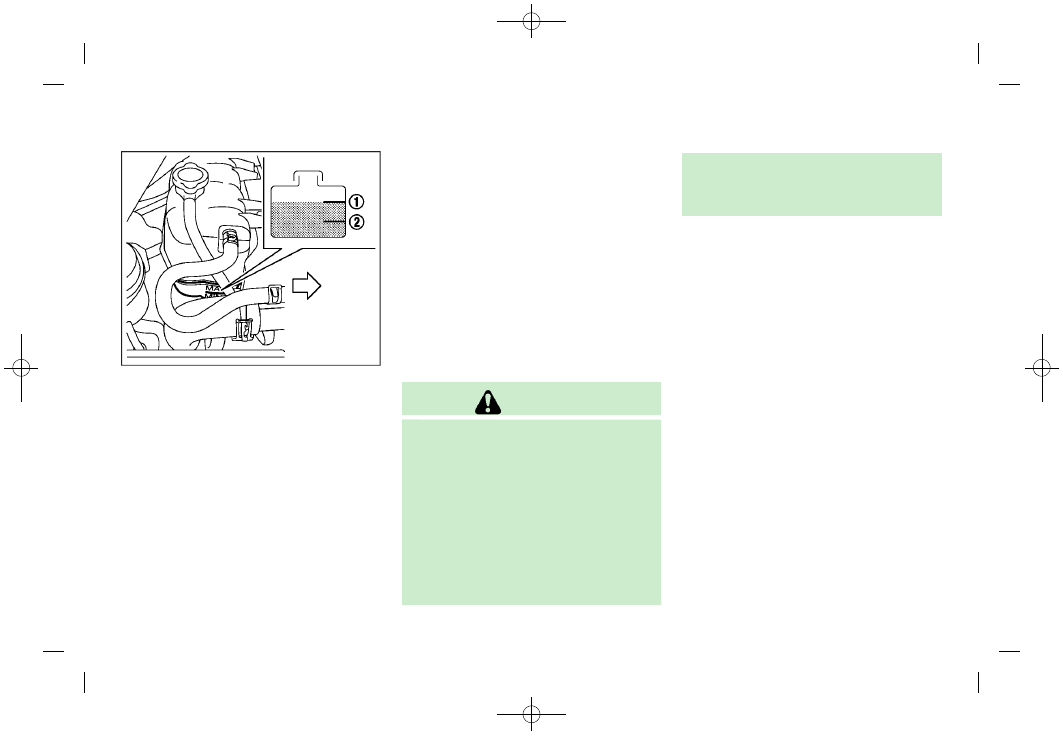

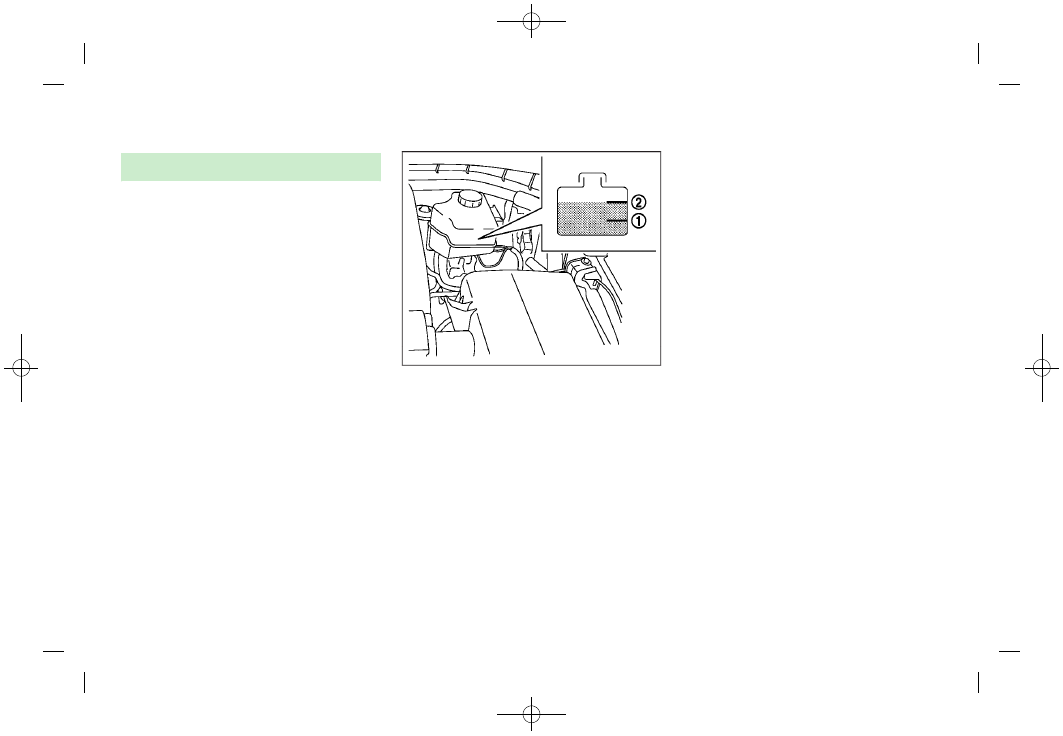

CHECKING ENGINE COOLANT LEVEL

Check the coolant level in the reservoir
when the engine is cold. If the coolant level
is below MIN

*

2

, open the reservoir tank

cap and add coolant up to the MAX

*

1

level. If the reservoir tank is empty, check
the coolant level in the radiator when the
engine is cold. If there is insufficient
coolant in the radiator, fill the radiator
with coolant up to the filler opening and
also add it to the reservoir tank up to the
MAX level

*

1

.

Tighten the cap securely after adding
engine coolant.

If the cooling system requires coolant
frequently, have it checked. It is recom-
mended you visit an INFINITI retailer for
this service.

CHANGING ENGINE COOLANT

It is recommended that major cooling
system repairs be performed by an INFINITI
retailer. The service procedures can be
found in the appropriate INFINITI Service
Manual.
Improper servicing can result in reduced
heater performance and engine overheat-
ing.

WARNING

.

To avoid the danger of being scalded,
never change the coolant when the
engine is hot.

.

Never remove the radiator cap or coolant
reservoir cap when the engine is hot.
Serious burns could be caused by high
pressure fluid escaping from the radia-
tor.

.

Avoid direct skin contact with used
coolant. If skin contact is made, wash
thoroughly with soap or hand cleaner as

soon as possible.

.

Keep coolant out of reach of children and
pets.

Engine coolant must be disposed of
properly. Check your local regulations.

Do-it-yourself

8-5

Condition:

(528,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-6

Do-it-yourself

SDI2531

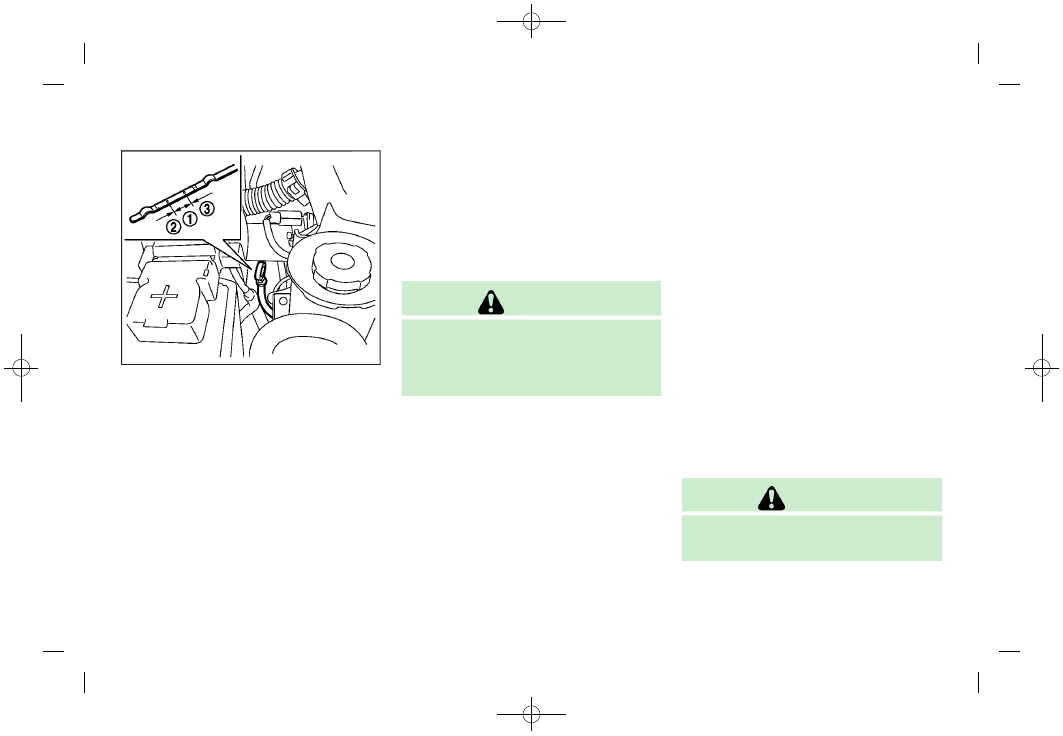

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operat-

ing temperature.

3. Turn off the engine. Wait more than 15

minutes for the oil to drain back into
the oil pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check

the oil level. It should be within the
range

*

1

. If the oil level is below

*

2

,

remove the oil filler cap and pour

recommended oil through the opening.
Do not overfill

*

3

.

6. Recheck oil level with the dipstick.
It is normal to add some oil between oil
maintenance intervals or during the break-
in period, depending on the severity of
operating conditions.

CAUTION

Oil level should be checked regularly.
Operating the engine with an insufficient
amount of oil can damage the engine, and
such damage is not covered by warranty.

CHANGING ENGINE OIL AND FILTER
Vehicle set-up

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operat-

ing temperature.

3. Turn the engine off and wait more than

15 minutes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack
stands.

.

Place the safety jack stands under
the vehicle jack-up points.

.

A suitable adapter should be at-
tached to the jack stand saddle.

5. Remove the engine undercover.

.

Remove the bolts that hold the
undercover in place.

CAUTION

Make sure the correct lifting and support
points are used to avoid vehicle damage.

ENGINE OIL

Condition:

(529,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SDI2528

Engine oil and filter

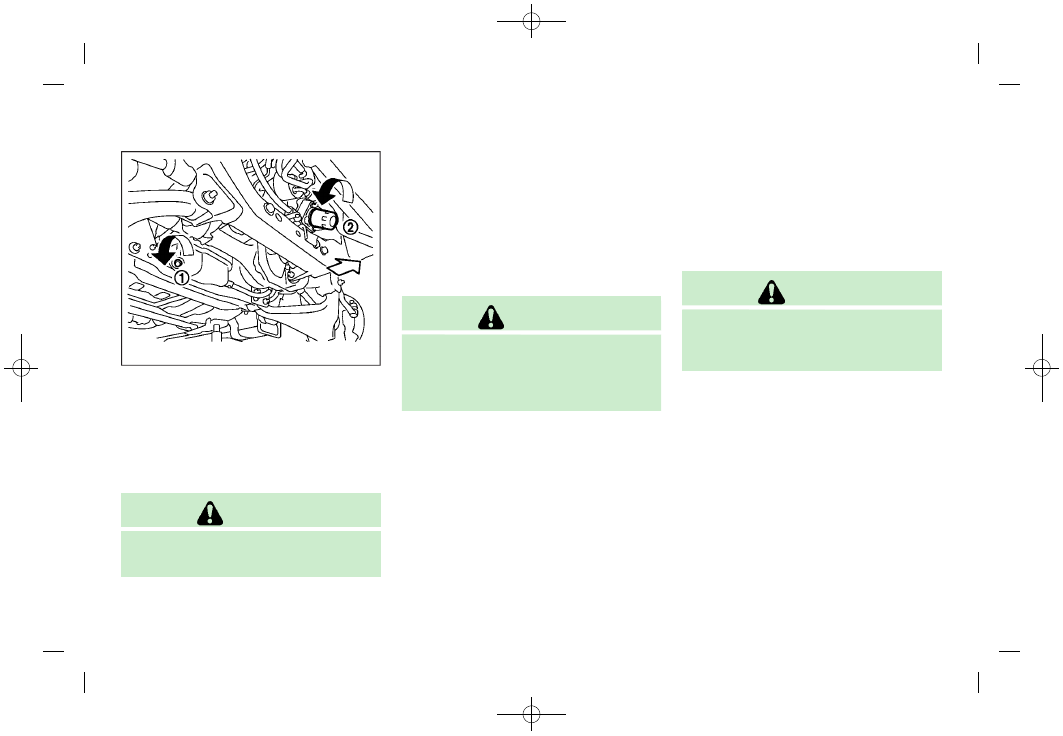

1. Place a large drain pan under the drain

plug.

2. Remove the oil filler cap.
3. Remove the drain plug

*

1

with a

wrench and completely drain the oil.

CAUTION

Be careful not to burn yourself, as the
engine oil is hot.

.

Waste oil must be disposed of
properly.

.

Check your local regulations.

4. (Perform steps 4 to 7 only when the

engine oil filter change is needed.)
Loosen the oil filter

*

2

with an oil filter

wrench. Remove the oil filter by turning
it by hand.

5. Wipe the engine oil filter mounting

surface with a clean rag.

CAUTION

Be sure to remove any old rubber gasket
remaining on the mounting surface of the
engine. Failure to do so could lead to engine
damage.

6. Coat the gasket on the new filter with

clean engine oil.

7. Screw in the oil filter clockwise until a

slight resistance is felt, then tighten
additionally more than 2/3 turn.
Oil filter tightening torque:

11 to 15 ft-lb
(15 to 21 N·m)

8. Clean and re-install the drain plug with

a new washer. Securely tighten the
drain plug with a wrench.

Drain plug tightening torque:

22 to 29 ft-lb
(29 to 39 N·m)

Do not use excessive force.

9. Refill engine with recommended oil and

install the oil filler cap securely.

CAUTION

The dipstick must be inserted in place to
prevent oil spillage from the dipstick hole
while filling the engine with oil.

See “Capacities and recommended
fluids/lubricants” (P.10-2) for drain
and refill capacity. The drain and refill
capacity depends on the oil tempera-
ture and drain time. Use these specifi-
cations for reference only. Always use
the dipstick to determine the proper
amount of oil in the engine.

10.Start the engine and check for leakage

around the drain plug and the oil filter.
Correct as required.

11.Turn the engine off and wait more than

15 minutes. Check the oil level with the
dipstick. Add engine oil if necessary.

Do-it-yourself

8-7

Condition:

(530,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-8

Do-it-yourself

After the operation

1. Install the engine undercover into

position as the following steps.
a. Pull the center of the small plastic

clip out.

b. Hold the engine undercover into

position.

c. Insert the clip through the under-

cover into the hole in the frame, then
push the center of the clip in to lock
the clip in place.

d. Install the other bolts that hold the

undercover in place. Be careful not
to strip the bolts or over-tighten
them.

2. Lower the vehicle carefully to the

ground.

3. Dispose of waste oil and filter properly.

WARNING

.

Prolonged and repeated contact with
used engine oil may cause skin cancer.

.

Try to avoid direct skin contact with used
oil. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

.

Keep used engine oil out of reach of
children.

When checking or replacement is required,
we recommend an INFINITI retailer for
servicing.

CAUTION

.

It is recommended that you use only
Genuine NISSAN Matic S ATF. Do not mix
with other fluids.

.

Using automatic transmission fluid other
than Genuine NISSAN Matic S ATF may
cause deterioration in driveability and
automatic transmission durability, and
may damage the automatic transmis-
sion. Damage caused by the use of fluid
other than as recommended is not
covered by the INFINITI new vehicle
limited warranty.

AUTOMATIC TRANSMISSION FLUID (ATF)

Condition:

(531,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SDI1765A

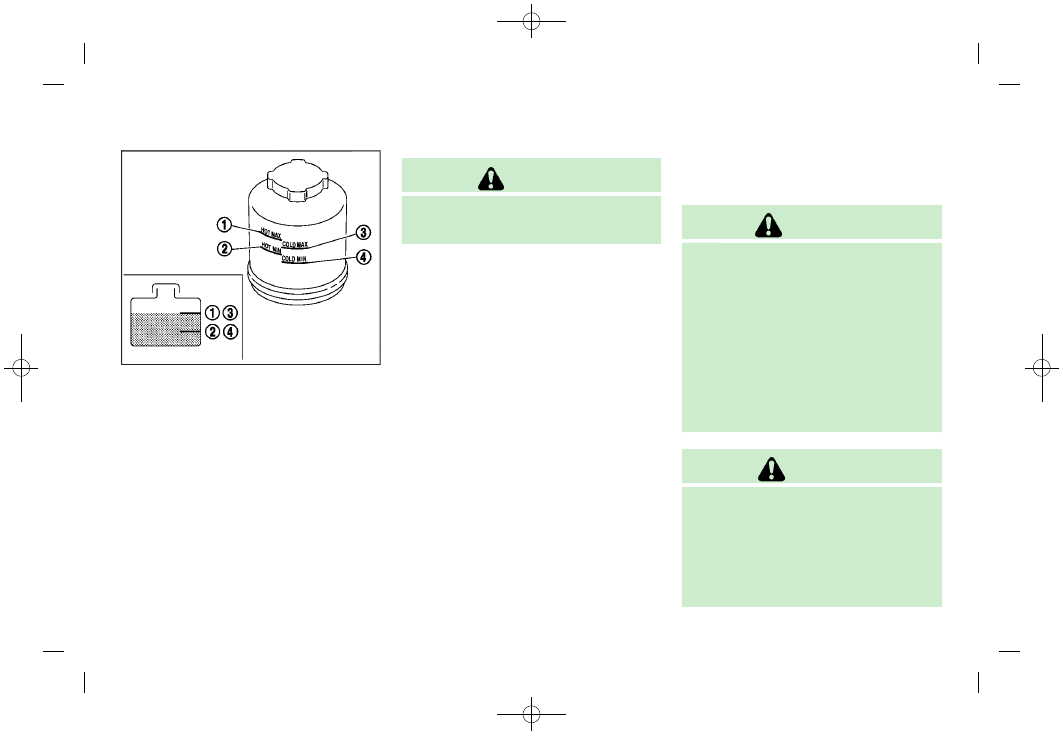

Check the fluid level in the reservoir.
The fluid level should be checked using the
HOT range (

*

1

: HOT MAX.,

*

2

: HOT MIN.)

at fluid temperatures of 122 to 1768F (50 to
808C) or using the COLD range (

*

3

: COLD

MAX.,

*

4

: COLD MIN.) at fluid tempera-

tures of 32 to 868F (0 to 308C).
If the fluid is below the MIN line, add
Genuine NISSAN PSF or equivalent. Re-
move the cap and fill through the opening.

CAUTION

.

Do not overfill.

.

Use Genuine NISSAN PSF or equivalent.

For further brake fluid specification infor-
mation, see “Capacities and recommended
fluids/lubricants” (P.10-2).

WARNING

.

Use only new fluid from a sealed contain-
er. Old, inferior or contaminated fluid
may damage the brake system. The use
of improper fluids can damage the brake
system and affect the vehicle’s stopping
ability.

.

Be sure to clean the filler cap before
removing.

.

Brake fluid is poisonous and should be
stored carefully in marked containers out
of the reach of children.

CAUTION

.

Do not add brake fluid with the ignition
switch in the “ON” position or the
engine running. Doing so could make
the brake fluid overfill when the ignition
switch is turned off.

.

Do not spill the fluid on painted surfaces.
This will damage the paint. If fluid is

Do-it-yourself

8-9

POWER STEERING FLUID

BRAKE FLUID

Condition:

(532,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-10

Do-it-yourself

spilled, wash the surface with water.

SDI2513

BRAKE FLUID

Check the fluid level in the reservoir. If the
fluid is below the MIN line

*

1

or the brake

warning light comes on, add Genuine
NISSAN Super Heavy Duty Brake Fluid or
equivalent DOT 3 fluid up to the MAX line

*

2

.

To add brake fluid:
1. Be sure the ignition switch is in the OFF

or LOCK position.

2. Depress and release the foot brake

pedal more than 40 times.

3. Open the reservoir filler cap and add

brake fluid up to the MAX line

*

2

. (See

“Capacities and recommended fluids/
lubricants” (P.10-2) for the recom-
mended types of brake fluid.)

NOTE:
When the ignition switch is placed in the
“ON” position after adding brake fluid up
to the MAX line

*

2

in the reservoir, the

brake fluid decreases below the MAX line

*

2

. This is normal.

If fluid must be added frequently, the
system should be checked. It is recom-
mended you visit an INFINITI retailer for
this service.

Condition:

(533,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SDI2517

WARNING

Antifreeze is poisonous and should be
stored carefully in marked containers out
of the reach of children.

Fill the window washer fluid reservoir
periodically. Add window washer fluid
when the low window washer fluid warning
illuminates.

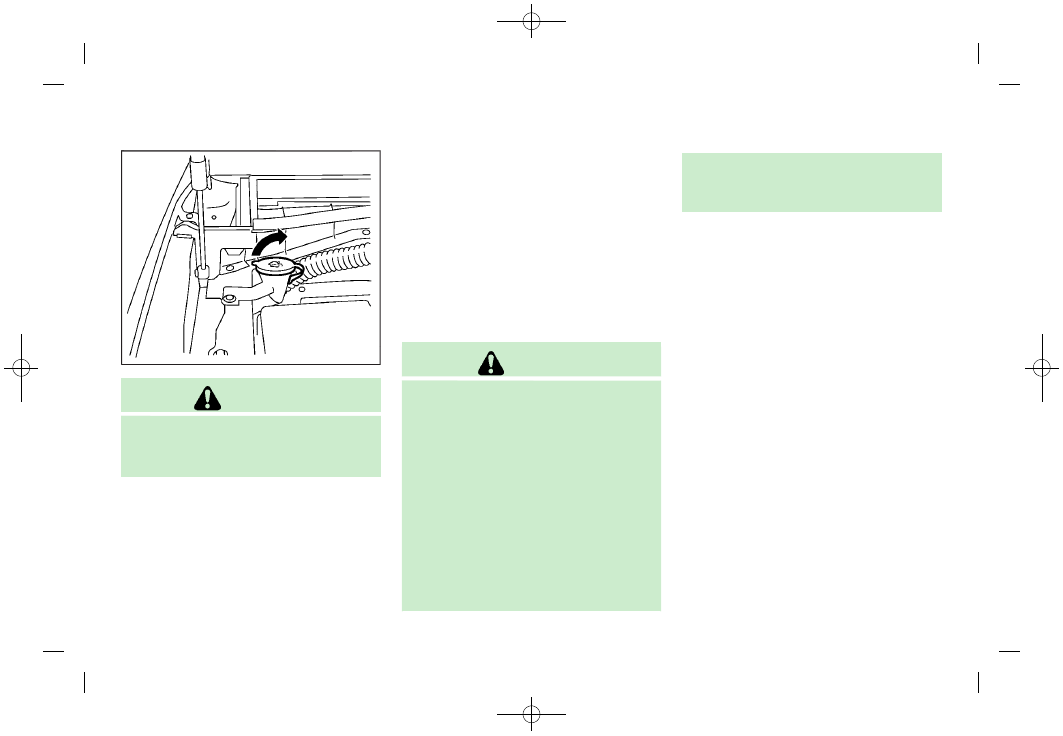

To fill the window washer fluid reservoir,
lift the cap off the reservoir tank and pour
the window washer fluid into the tank
opening.

Add a washer solvent to the washer for
better cleaning. In the winter season, add a
windshield washer antifreeze. Follow the
manufacturer’s instructions for the mixture
ratio.
Refill the reservoir more frequently when
driving conditions require an increased
amount of window washer fluid.
Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

.

Do not substitute engine anti-freeze
coolant for window washer solution. This
may result in damage to the paint.

.

Do not fill the window washer reservoir
tank with washer fluid concentrates at
full strength. Some methyl alcohol
based washer fluid concentrates may
permanently stain the grille if spilled
while filling the window washer reser-
voir tank.

.

Pre-mix washer fluid concentrates with
water to the manufacturer’s recom-
mended levels before pouring the fluid
into the window washer reservoir tank.

Do not use the window washer reservoir
tank to mix the washer fluid concentrate
and water.

Do-it-yourself

8-11

WINDOW WASHER FLUID

Condition:

(534,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-12

Do-it-yourself

.

Keep the battery surface clean and dry.

Clean the battery with a solution of
baking soda and water.

.

Make certain the terminal connections

are clean and securely tightened.

.

If the vehicle is not to be used for 30

days or longer, disconnect the negative
(−) battery terminal cable to prevent
discharging it.

NOTE:
Care should be taken to avoid situations
that can lead to potential battery dis-
charge and potential no-start conditions
such as:
1. Installation or extended use of electro-

nic accessories that consume battery
power when the engine is not running
(Phone chargers, GPS, DVD players,
etc.)

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the battery may need to be
charged to maintain battery health.

WARNING

.

Do not expose the battery to flames or
electrical sparks. Hydrogen gas gener-

ated by the battery is explosive. Do not
allow battery fluid to contact your skin,
eyes, fabrics, or painted surfaces. After
touching a battery or battery cap, do not
touch or rub your eyes. Thoroughly wash
your hands. If the acid contacts your
eyes, skin or clothing, immediately flush
with water for at least 15 minutes and
seek medical attention.

.

Do not operate the vehicle if the fluid in
the battery is low. Low battery fluid can
cause a higher load on the battery which
can generate heat, reduce battery life,
and in some cases lead to an explosion.

.

When working on or near a battery,
always wear suitable eye protection and
remove all jewelry.

.

Battery posts, terminals and related
accessories contain lead and lead com-
pounds. Wash hands after handling.

.

Keep the battery out of the reach of
children.

DI0137MA

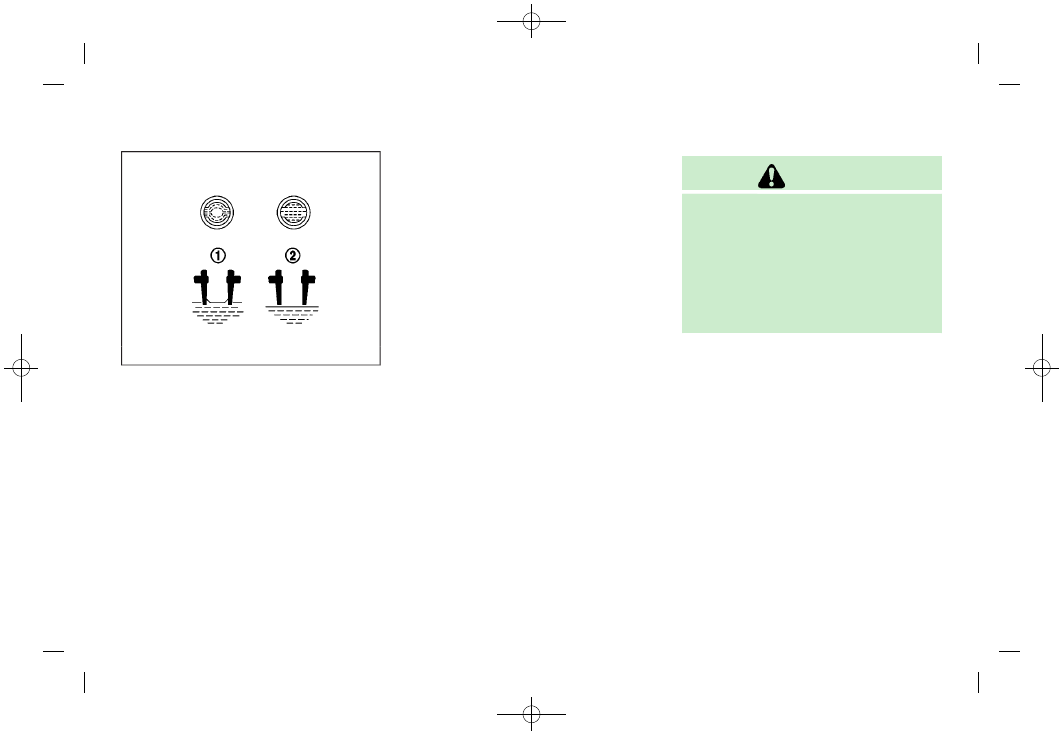

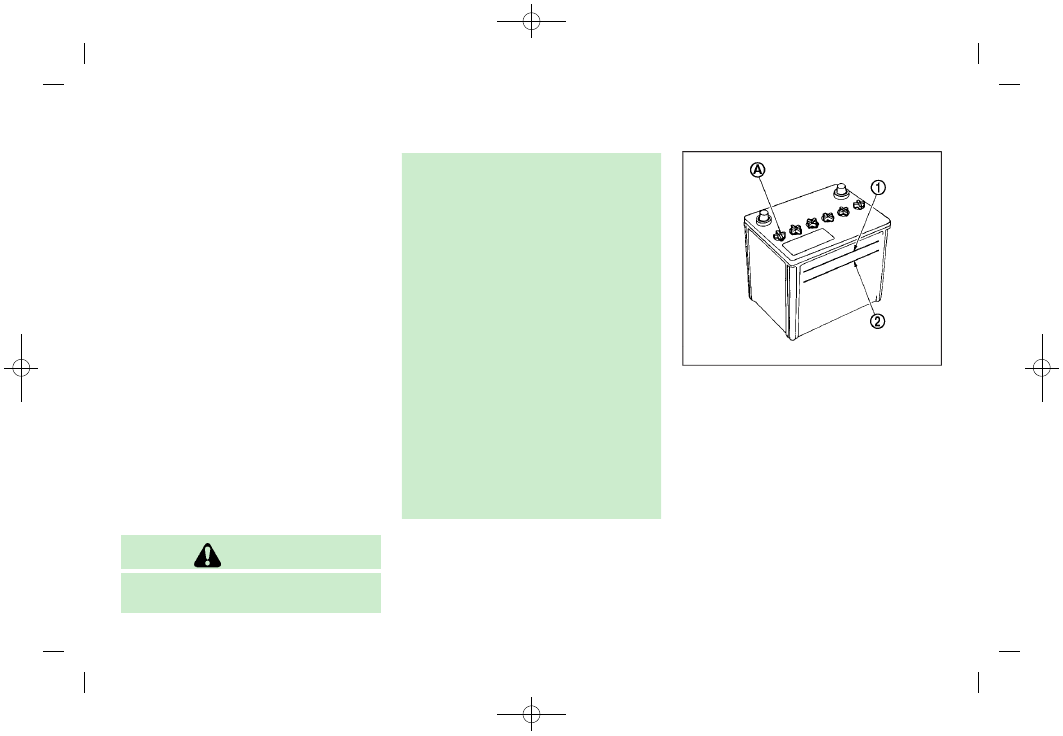

Check the fluid level in each cell (Remove
the battery cover if it is necessary). It
should be between the UPPER LEVEL

*

1

and LOWER LEVEL

*

2

lines.

If it is necessary to add fluid, add only
distilled water to bring the level to the
indicator in each filler opening. Do not
overfill.

BATTERY

Condition:

(535,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SDI1480C

1. Remove the cell plugs

*

A

.

2. Add distilled water up to the UPPER

LEVEL

*

1

line.

If the side of the battery is not clear,
check the distilled water level by
looking directly above the cell; the
condition

*

1

indicates OK and the

conditions

*

2

needs more to be added.

3. Tighten cell plugs

*

A

.

Vehicles operated in high temperatures or
under severe conditions require frequent
checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, see “Jump
starting” (P.6-11). If the engine does not
start by jump starting, the battery may
have to be replaced. It is recommended
you visit an INFINITI retailer for this service.

CAUTION

.

Do not ground accessories directly to the
battery terminal. Doing so will bypass
the variable voltage control system and
the vehicle battery may not charge
completely.

.

Use electrical accessories with the en-
gine running to avoid discharging the
vehicle battery.

The variable voltage control system mea-
sures the amount of electrical discharge
from the battery and controls voltage
generated by the generator.

Do-it-yourself

8-13

VARIABLE VOLTAGE CONTROL SYSTEM

Condition:

(536,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

8-14

Do-it-yourself

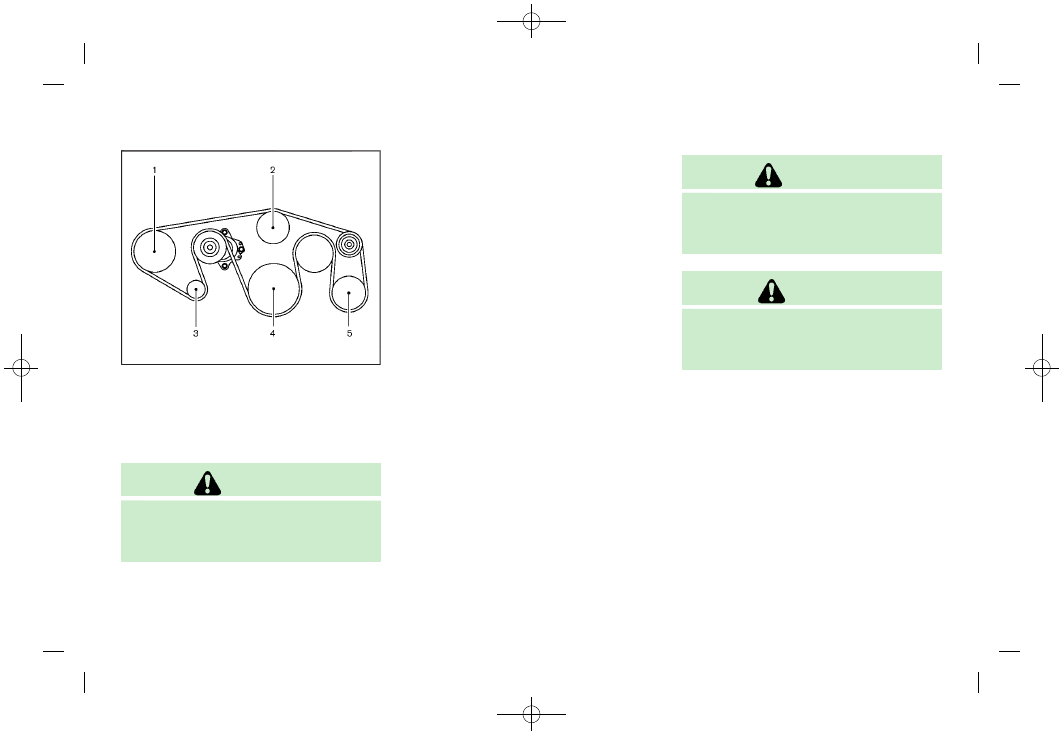

SDI2533

1.

Power steering fluid pump

2.

Water pump

3.

Alternator

4.

Crankshaft pulley

5.

Air conditioner compressor

WARNING

Be sure the ignition switch is in the OFF or
LOCK position before servicing drive belts.
The engine could rotate unexpectedly.

1. Visually inspect each belt for signs of

unusual wear, cuts, fraying or loosen-

ess. If the belt is in poor condition or
loose, have it replaced or adjusted. It is
recommended you visit an INFINITI
retailer for this service.

2. Have the belts checked regularly for

condition and tension in accordance
with the maintenance schedule shown
in the “9. Maintenance and schedules”
section.

WARNING

Be sure the engine and the ignition switch
are off and that the parking brake is
engaged securely.

CAUTION

Be sure to use the correct socket to remove
the spark plugs. An incorrect socket can
damage the spark plugs.

DRIVE BELTS

SPARK PLUGS

Condition:

(537,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SDI2020

REPLACING SPARK PLUGS

If replacement is required, it is recom-
mended you visit an INFINITI retailer for
this service.

Iridium-tipped spark plugs

It is not necessary to replace the iridium-
tipped spark plugs as frequently as the
conventional type spark plugs since they
will last much longer. Follow the main-
tenance schedule shown in the “9. Main-
tenance and schedules” section, but do not
reuse them by cleaning or regapping.
Always replace spark plugs with recom-
mended or equivalent ones.

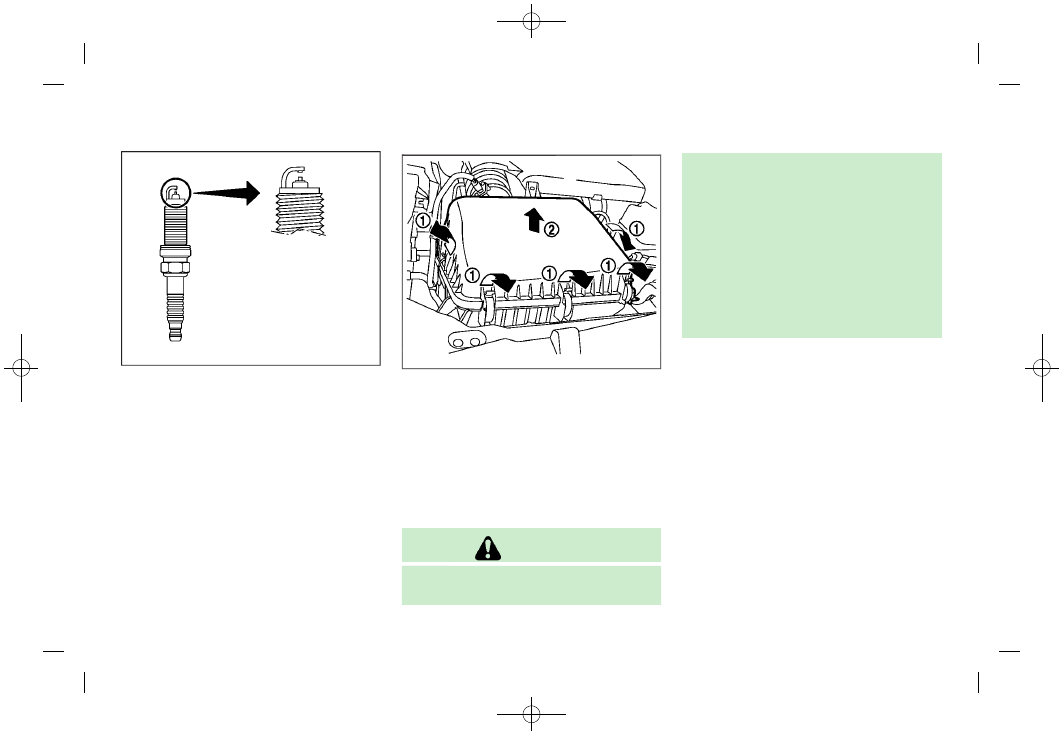

SDI2515

To remove the filter, release the lock pins

*

1

and pull the unit upward

*

2

.

The filter element should not be cleaned
and reused. Replace it according to the
maintenance intervals. See “9. Mainte-
nance and schedules” section for main-
tenance intervals. When replacing the
filter, wipe the inside of the air cleaner
housing and the cover with a damp cloth.

WARNING

.

Operating the engine with the air cleaner
removed can cause you or others to be

burned. The air cleaner not only cleans
the air, it stops flame if the engine
backfires. If it isn’t there, and the engine
backfires, you could be burned. Do not
drive with the air cleaner removed, and
be careful when working on the engine
with the air cleaner removed.

.

Never pour fuel into the throttle body or
attempt to start the engine with the air
cleaner removed. Doing so could result
in serious injury.

Do-it-yourself

8-15

AIR CLEANER

Condition:
