Infiniti QX50/EX (2017 year). Manual - part 23

(362,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-42

Starting and driving

SSD0254

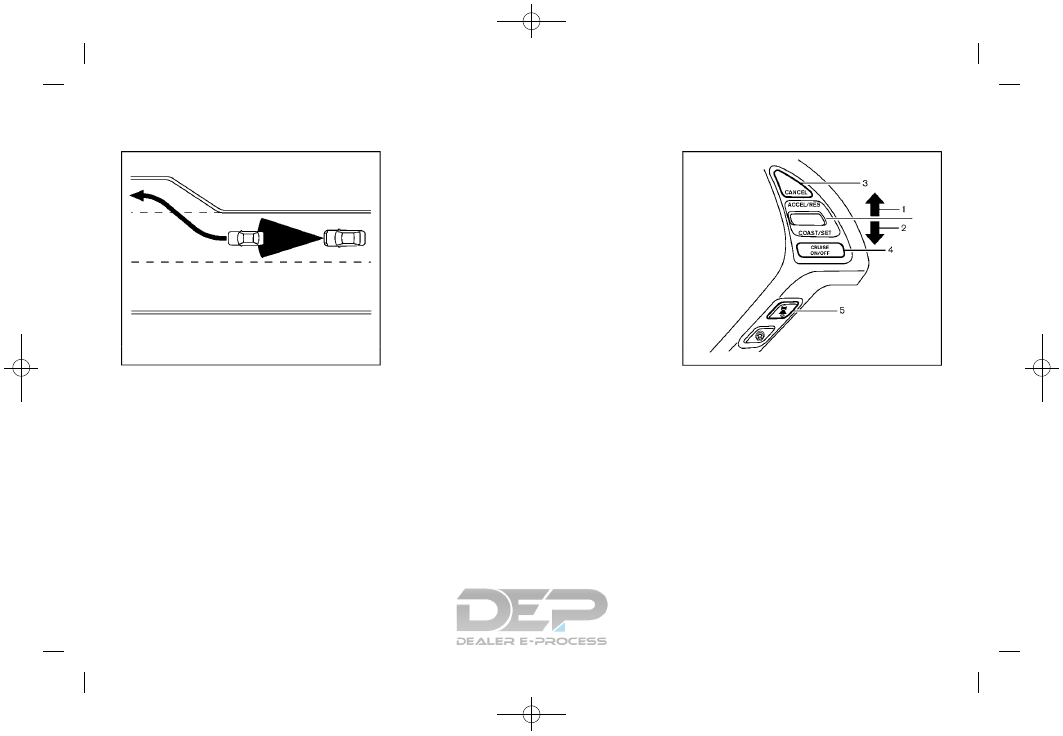

When driving on the freeway at a set speed
and approaching a slower traveling vehicle
ahead, the ICC will adjust the speed to
maintain the distance, selected by the
driver, from the vehicle ahead. If the
vehicle ahead changes lanes or exits the
freeway, the ICC system will accelerate and
maintain the speed up to the set speed.
Pay attention to the driving operation to
maintain control of the vehicle as it
accelerates to the set speed.
The vehicle may not maintain the set speed
on winding or hilly roads. If this occurs, you
will have to manually control the vehicle
speed.

Normally when controlling the distance to a
vehicle ahead, this system automatically
accelerates or decelerates your vehicle
according to the speed of the vehicle
ahead. Depress the accelerator pedal to
properly accelerate your vehicle when
acceleration is required for a lane change.
Depress the brake pedal when decelera-
tion is required to maintain a safe distance
to the vehicle ahead due to its sudden
braking or if a vehicle cuts in. Always stay
alert when using the ICC system.

SSD0900

Vehicle-to-vehicle distance control

mode switches

The system is operated by a MAIN switch
and four control switches, all mounted on
the steering wheel.
1. ACCELERATE/RESUME switch:

Resumes set speed or increases speed
incrementally.

2. COAST/SET switch:

Sets desired cruise speed, reduces
speed incrementally.

3. CANCEL switch:

Deactivates the system without erasing

Condition:

(363,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

the set speed.

4. MAIN (ON·OFF) switch:

Master switch to activate the system

5. DISTANCE switch:

Changes the vehicle’s following dis-
tance:

.

Long

.

Middle

.

Short

SSD0606

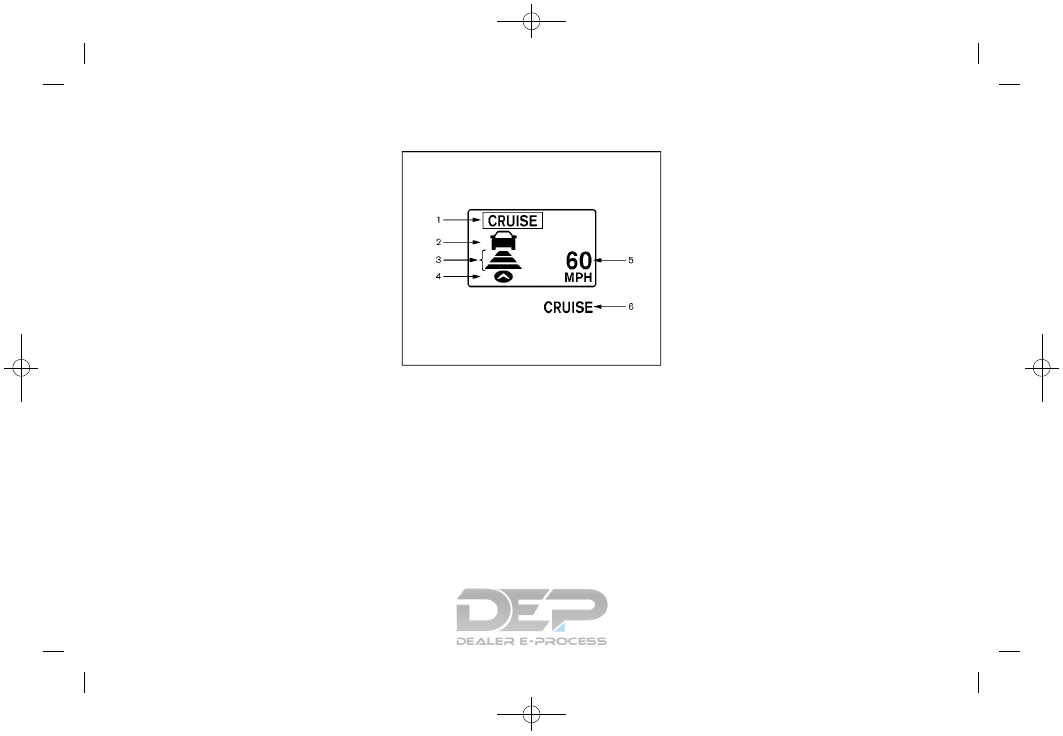

Vehicle-to-vehicle distance control

mode display and indicators

The display is located between the speed-
ometer and tachometer.
1. MAIN switch indicator:

Indicates that the MAIN switch is ON.

2. Vehicle ahead detection indicator:

Indicates whether it detects a vehicle in
front of you.

3. Set distance indicator:

Displays the selected distance between
vehicles set with the DISTANCE switch.

4. Indicates your vehicle
5. Set vehicle speed indicator:

Indicates the set vehicle speed.
For Canadian models, the speed is
displayed in km/h.

6. Intelligent Cruise Control system warn-

ing light (orange):
The light comes on if there is a
malfunction in the ICC system.

Starting and driving

5-43

Condition:

(364,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-44

Starting and driving

SSD0607

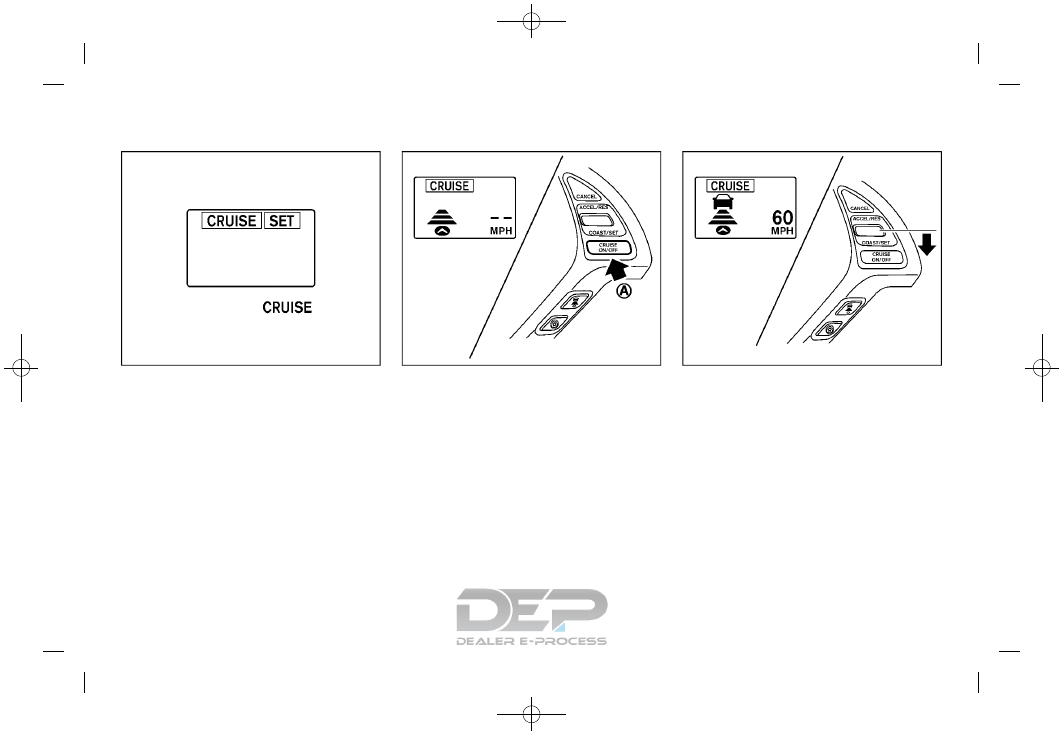

When the ignition switch is pushed to the
ON position, the indicators come on as
illustrated to check for a burned-out bulb,
and it turns off when the engine is started.

SSD0901

Operating vehicle-to-vehicle dis-

tance control mode

To turn on the cruise control, quickly push
and release the MAIN switch

*

A

on. The

cruise indicator light, set distance indica-
tor and set vehicle speed indicator come on
and in a standby state for setting.

SSD0902

To set cruising speed, accelerate your
vehicle to the desired speed, push the
COAST/SET switch and release it. (Vehicle
ahead detection indicator, set distance
indicator and set vehicle speed indicator
come on.) Take your foot off the accelerator
pedal. Your vehicle will maintain the set
speed.

Condition:

(365,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

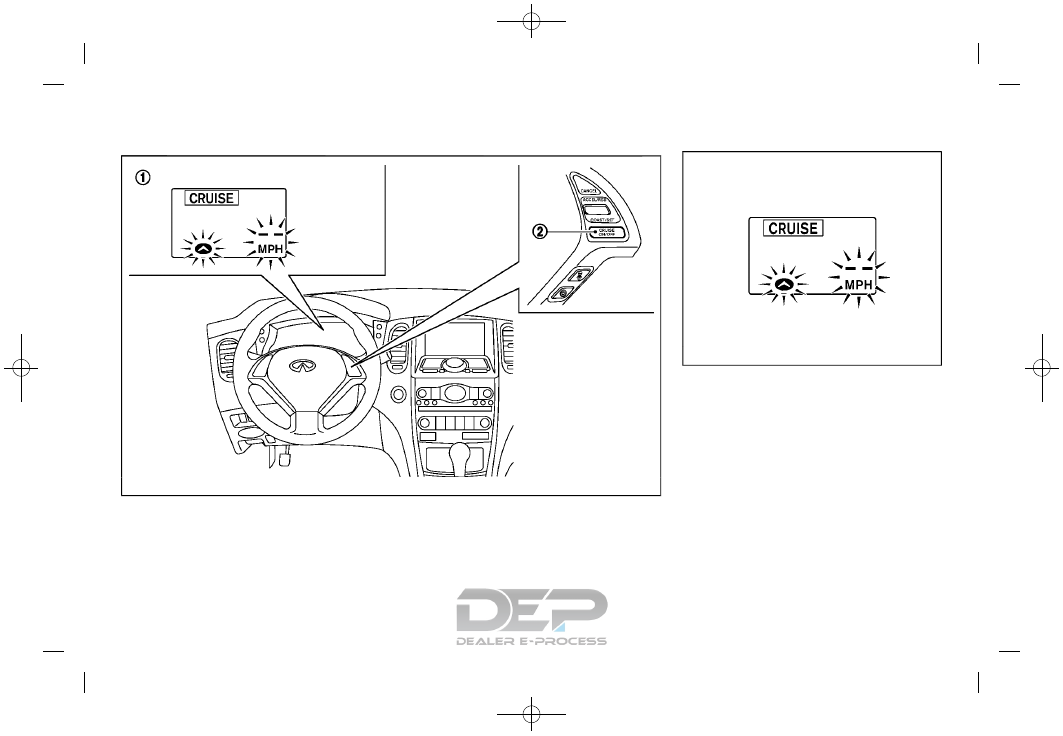

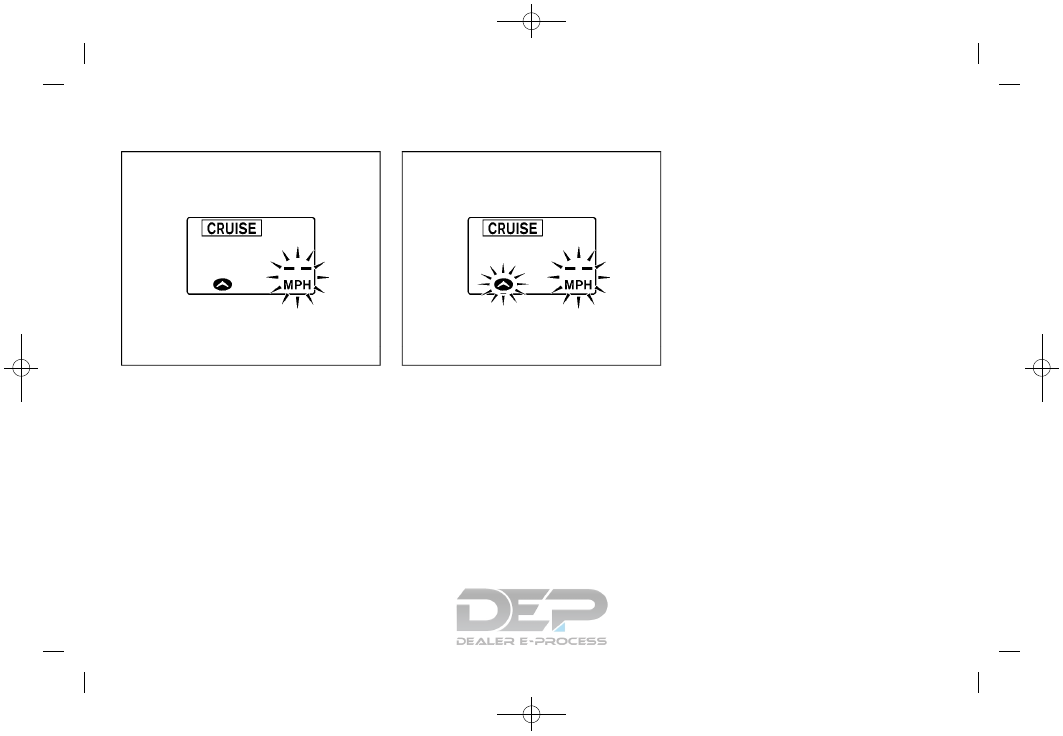

SSD0784

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set and the ICC indicators will
blink for approximately 2 seconds:
.

When traveling below 20 MPH (32

km/h) and the vehicle ahead is not
detected

.

When the shift lever is not in the D, DS

or manual shift mode

.

When the windshield wipers are operat-

ing at low (LO) or high speed (HI).

.

When the parking brake is applied

.

When the brakes are operated by the

driver

SSD0614

When the COAST/SET switch is pushed
under the following conditions, the system
cannot be set.
A warning chime will sound and the ICC
indicators will blink.

.

When the SNOW mode switch is ON (To

use the ICC system, turn off the SNOW
mode switch, push the MAIN switch to
turn off the ICC and reset the ICC switch
by pressing the MAIN switch again.)
For details about the SNOW mode
switch, see “SNOW mode switch” (P.2-
42).

.

When the VDC system is off (To use the

ICC system, turn on the VDC system.

Push the MAIN switch to turn off the ICC
system and reset the ICC switch by
pushing the MAIN switch again.)
For details about the VDC system, see
“Vehicle Dynamic Control (VDC) sys-
tem” (P.5-85).

.

When ABS or VDC (including the trac-

tion control system) is operating

.

When driving into a strong light (for

example, sunlight)

.

When a wheel is slipping (To use the ICC

system, make sure the wheels are no
longer slipping. Push the MAIN switch
to turn off the ICC, and reset the ICC
system by pushing the MAIN switch
again.)

Starting and driving

5-45

Condition:

(366,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-46

Starting and driving

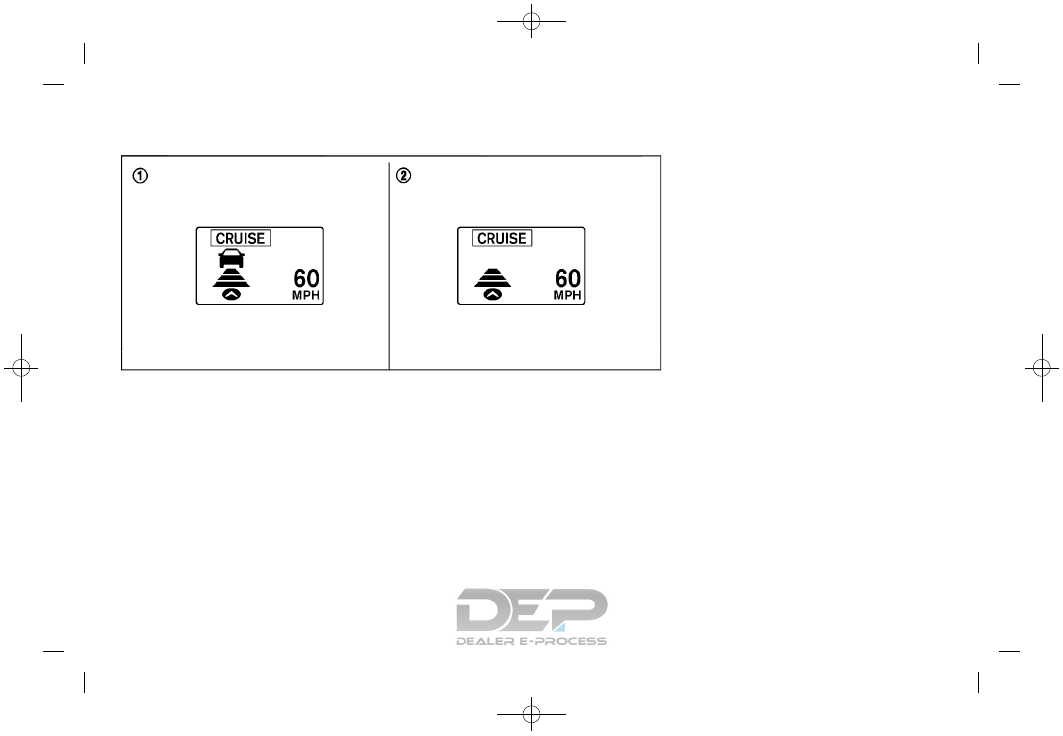

SSD0610

*

1

System set display with vehicle ahead

*

2

System set display without vehicle
ahead

The driver sets the desired vehicle speed
based on the road conditions. The ICC
system maintains the set vehicle speed,
similar to standard cruise control, as long
as no vehicle is detected in the lane ahead.
The ICC system displays the set speed.
Vehicle detected ahead:
When a vehicle is detected in the lane
ahead, the ICC system decelerates the
vehicle by controlling the throttle and
applying the brakes to match the speed

of a slower vehicle ahead. The system then
controls the vehicle speed based on the
speed of the vehicle ahead to maintain the
driver selected distance.

NOTE:
.

The stoplights of the vehicle come on

and the brake pedal depresses when
braking is performed by the ICC sys-
tem.

.

When the brake operates, a noise may

be heard. This is not a malfunction.

When a vehicle ahead is detected, the
vehicle ahead detection indicator comes
on. The ICC system will also display the set

speed and selected distance.
Vehicle ahead not detected:
When a vehicle is no longer detected
ahead, the ICC system gradually acceler-
ates your vehicle to resume the previously
set vehicle speed. The ICC system then
maintains the set speed.
When a vehicle is no longer detected the
vehicle ahead detection indicator turns off.
If a vehicle ahead appears during accel-
eration to the set vehicle speed or any time
the ICC system is in operation, the system
controls the distance to that vehicle.
When a vehicle is no longer detected under
approximately 15 MPH (24 km/h), the
system will be canceled.

Condition:

(367,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SSD0611

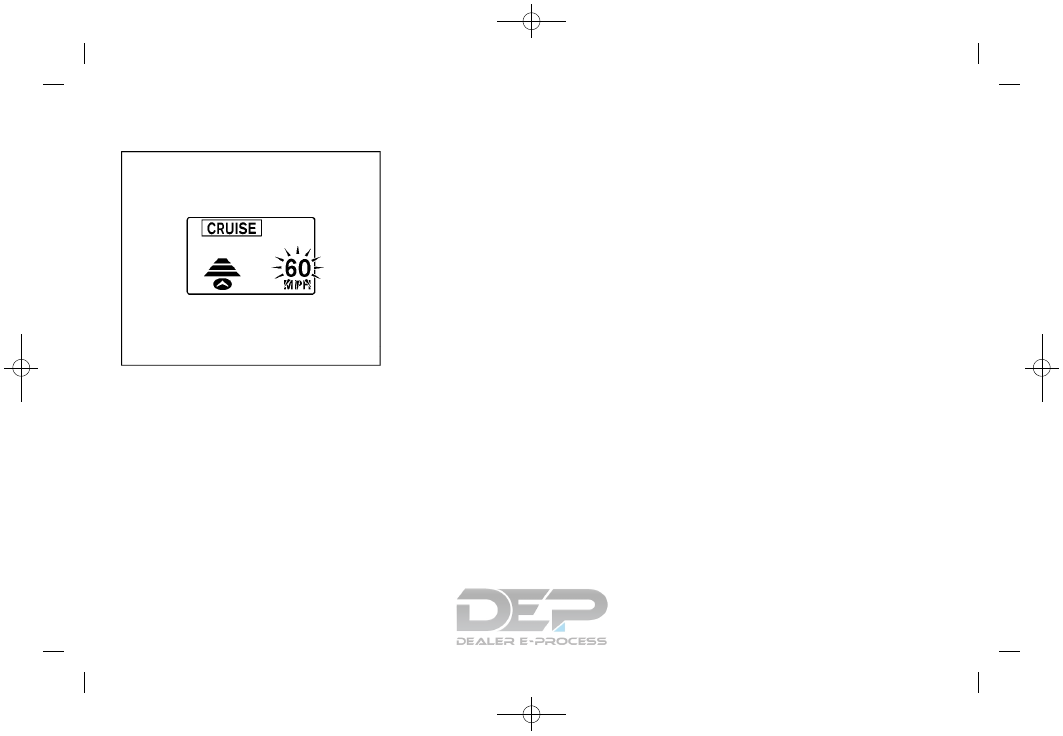

When passing another vehicle, the set
speed indicator will flash when the vehicle
speed exceeds the set speed. The vehicle
detect indicator will turn off when the area
ahead of the vehicle is open. When the
pedal is released, the vehicle will return to
the previously set speed.
Even though your vehicle speed is set in
the ICC system, you can depress the
accelerator pedal when it is necessary to
accelerate your vehicle rapidly.

How to change the set vehicle

speed

To cancel the preset speed, use one of the
following methods:
.

Push the CANCEL switch. The set vehicle

speed indicator will go out.

.

Tap the brake pedal. The set vehicle

speed indicator will go out.

.

Turn the MAIN switch off. The ICC

indicators will go out.

To reset at a faster cruising speed, use one
of the following methods:
.

Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the COAST/SET
switch.

.

Push and hold the ACCELERATE/RE-

SUME switch. The set vehicle speed
will increase by approximately 5 MPH
(5 km/h for Canada).

.

Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
approximately 1 MPH (1 km/h for
Canada).

To reset at a slower cruising speed, use
one of the following methods:

.

Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

.

Push and hold the COAST/SET switch.

The set vehicle speed will decrease by
approximately 5 MPH (5 km/h for
Canada).

.

Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by approxi-
mately 1 MPH (1 km/h for Canada).

To resume the preset speed, push and
release the ACCELERATE/RESUME switch.
The vehicle will resume the last set cruising
speed when the vehicle speed is over 20
MPH (32 km/h).

Starting and driving

5-47

Condition:

(368,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-48

Starting and driving

SSD0903

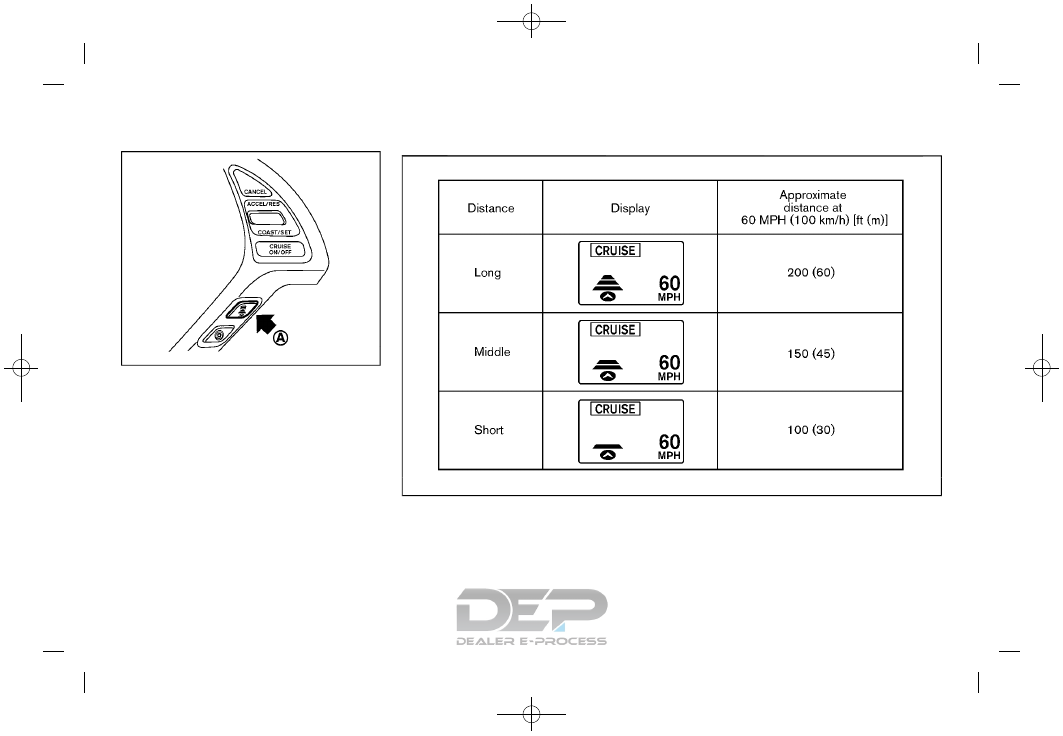

How to change the set distance to

the vehicle ahead

The distance to the vehicle ahead can be
selected at any time depending on the
traffic conditions.
Each time the DISTANCE switch

*

A

is

pushed, the set distance will change to
long, middle, short and back to long again
in that sequence.

SSD0613B

.

The distance to the vehicle ahead will

change according to the vehicle speed.
The higher the vehicle speed, the long-
er the distance.

.

If the engine is stopped, the set

distance becomes “long”. (Each time
the engine is started, the initial setting

becomes “long”.)

Condition:

(369,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

Approach warning

If your vehicle comes closer to the vehicle
ahead due to rapid deceleration of that
vehicle or if another vehicle cuts in, the
system warns the driver with the chime and
ICC system display. Decelerate by depres-
sing the brake pedal to maintain a safe
vehicle distance if:

.

The chime sounds.

.

The vehicle ahead detection and set

distance indicator blink.

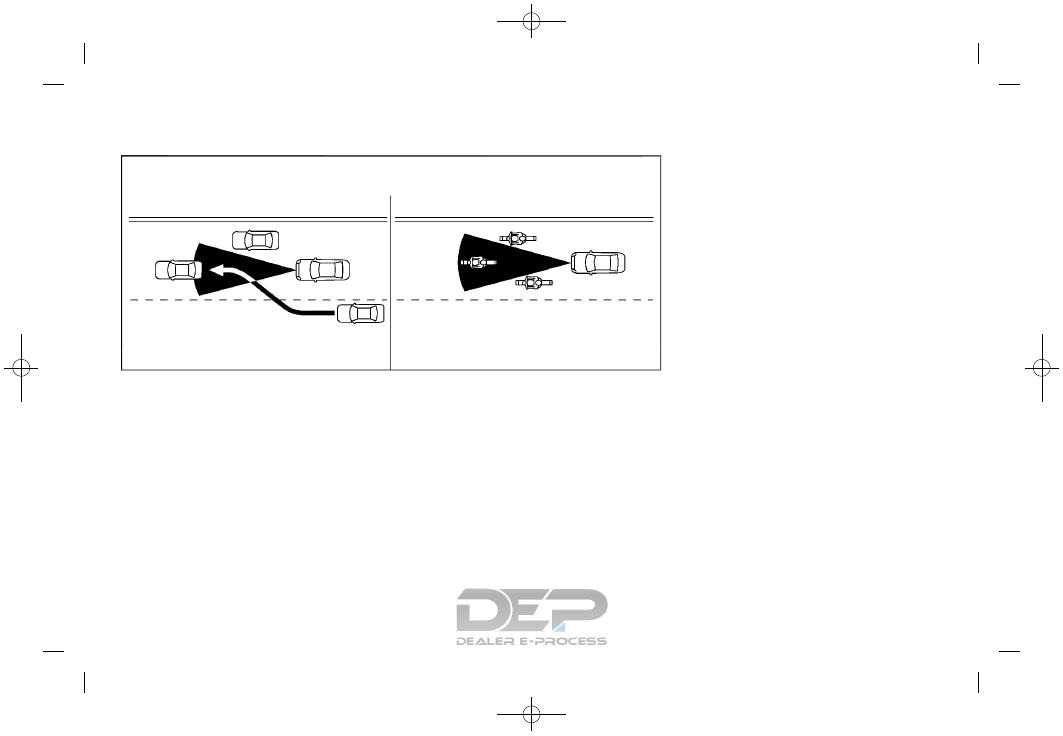

The warning chime may not sound in some
cases when there is a short distance
between vehicles. Some examples are:
.

When the vehicles are traveling at the

same speed and the distance between
vehicles is not changing

.

When the vehicle ahead is traveling

faster and the distance between vehi-
cles is increasing

.

When a vehicle cuts in near your vehicle

The warning chime will not sound when:
.

the vehicle approaches other vehicles

that are parked or moving slowly.

.

the accelerator pedal is depressed,

overriding the system.

SSD0284A

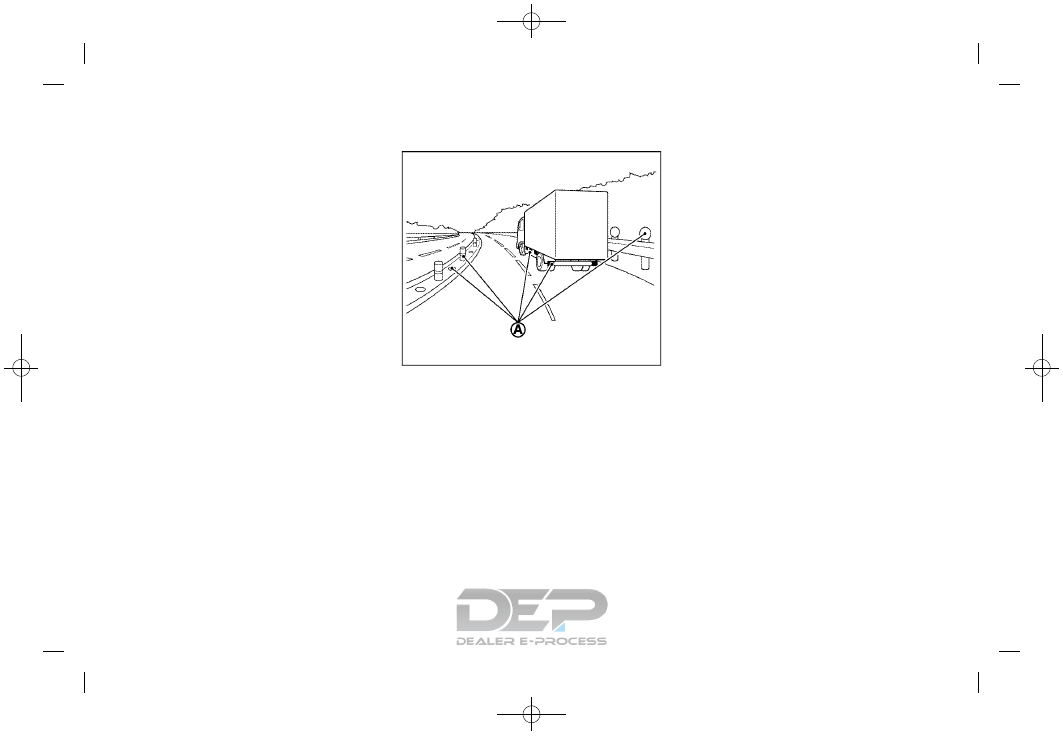

NOTE:
The approach warning chime may sound
and the system display may blink when
the ICC sensor detects some reflectors

*

A

which are fitted on vehicles in other lanes
or on the side of the road. This may cause
the ICC system to decelerate or accelerate
the vehicle. The ICC sensor may detect
these reflectors when the vehicle is driven
on winding roads, hilly roads or when
entering or exiting a curve. The ICC sensor
may also detect reflectors on narrow roads
or in road construction zones. In these
cases you will have to manually control the
proper distance ahead of your vehicle.

Also, the sensor sensitivity can be affected
by vehicle operation (steering maneuver or
driving position in the lane) or traffic or
vehicle condition (for example, if a vehicle
is being driven with some damage).

Automatic cancellation

A chime sounds under the following con-
ditions and the control is automatically
canceled.
.

When the vehicle ahead is not detected

and your vehicle is traveling below the
speed of 15 MPH (24 km/h)

.

When the system judges the vehicle is

at standstill

.

When the shift lever is not in the D, DS

or manual shift mode

.

When the windshield wipers are operat-

ing at low (LO) or high speed (HI).

.

When the parking brake is applied

.

When the SNOW mode switch is turned

ON

.

When the VDC system is turned off

.

When ABS or VDC (including the trac-

tion control system) operates

.

When driving into a strong light (for

example, sunlight)

Starting and driving

5-49

Condition:

(370,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-50

Starting and driving

.

When distance measurement becomes

impaired due to adhesion of dirt or
obstruction to the sensor

.

When a wheel slips

Vehicle-to-vehicle distance control

mode limitations

WARNING

Listed below are the system limitations for
the ICC system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The system is primarily intended for use
on straight, dry, open roads with light
traffic. It is not advisable to use the
system in city traffic or congested areas.

.

This system will not adapt automatically
to road conditions. This system should
be used in evenly flowing traffic. Do not
use the system on roads with sharp
curves, or on icy roads, in heavy rain or
in fog.

.

As there is a performance limit to the
distance control function, never rely
solely on the ICC system. This system

does not correct careless, inattentive or
absent-minded driving, or overcome
poor visibility in rain, fog, or other bad
weather. Decelerate the vehicle speed by
depressing the brake pedal, depending
on the distance to the vehicle ahead and
the surrounding circumstances in order
to maintain a safe distance between
vehicles.

.

If the vehicle ahead comes to a stop, the
vehicle decelerates to a standstill within
the limitations of the system. The
system will cancel once it judges that
the vehicle has come to a standstill and
sound a warning chime. To prevent the
vehicle from moving, the driver must
depress the brake pedal.

.

Always pay attention to the operation of
the vehicle and be ready to manually
control the proper following distance.
The vehicle-to-vehicle distance control
mode of the ICC system may not be able
to maintain the selected distance be-
tween vehicles (following distance) or
selected vehicle speed under some
circumstances.

.

The system may not detect the vehicle in
front of you in certain road or weather
conditions. To avoid accidents, never use

the ICC system under the following
conditions:

— On roads where the traffic is heavy

or there are sharp curves

— On slippery road surfaces such as

on ice or snow, etc.

— During bad weather (rain, fog, snow,

etc.)

— When the windshield wiper is oper-

ated at the low speed (LO) or high
speed (HI) position, the ICC system is
automatically canceled.

— When strong light (for example, at

sunrise or sunset) is directly shining
on the front of the vehicle

— When rain, snow or dirt adhere to

the system sensor

— On steep downhill roads (the vehi-

cle may go beyond the set vehicle
speed and frequent braking may
result in overheating the brakes)

— On repeated uphill and downhill

roads

— When traffic conditions make it

difficult to keep a proper distance
between vehicles because of fre-

Condition:

(371,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

quent acceleration or deceleration

— In some road or traffic conditions, a

vehicle or object can unexpectedly
come into the sensor detection zone
and cause automatic braking. Always
stay alert and avoid using the ICC
system when it is not recommended
in this section.

The distance sensor will not detect the
following objects:
.

Stationary and slow moving vehicles

.

Pedestrians or objects in the roadway

.

Oncoming vehicles in the same lane

.

Motorcycles traveling offset in the travel

lane

The sensor generally detects the signals
returned from the reflectors on a vehicle
ahead. Therefore, if the sensor cannot
detect the reflector on the vehicle ahead,
the ICC system may not maintain the
selected distance.
The following are some conditions in which
the sensor cannot detect the signals:
.

When the reflector of the vehicle ahead

is positioned high on the vehicle
(trailer, etc.)

.

When the reflector on the vehicle ahead

is missing, damaged or covered

.

When the reflector of the vehicle ahead

is covered with dirt, snow and road
spray

.

When the snow or road spray from

traveling vehicles reduces the sensor’s
visibility

.

When dense exhaust or other smoke

(black smoke) from vehicles reduces
the sensor’s visibility

.

When excessively heavy baggage is

loaded in the rear seat or the luggage
room of your vehicle

The ICC system is designed to automati-
cally check the sensor’s operation within
the limitation of the system. When the
sensor is covered with dirt or is obstructed,
the system will automatically be canceled.
If the sensor is covered with ice, a
transparent or translucent vinyl bag, etc.,
the ICC system may not detect them. In
these instances, the vehicle-to-vehicle dis-
tance control mode may not cancel and
may not be able to maintain the selected
following distance from the vehicle ahead.
Be sure to check and clean the sensor
regularly.

Starting and driving

5-51

Condition:

(372,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-52

Starting and driving

SSD0252

The detection zone of the ICC sensor is
limited. A vehicle ahead must be in the
detection zone for the vehicle-to-vehicle
distance detection mode to maintain the
selected distance from the vehicle ahead.
A vehicle ahead may move outside of the
detection zone due to its position within
the same lane of travel. Motorcycles may
not be detected in the same lane ahead if
they are traveling offset from the centerline
of the lane. A vehicle that is entering the
lane ahead may not be detected until the
vehicle has completely moved into the
lane. If this occurs, the ICC system may
warn you by blinking the system indicator

and sounding the chime. The driver may
have to manually control the proper dis-
tance away from vehicle traveling ahead.

Condition:

(373,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SSD0253

When driving on some roads, such as
winding, hilly, curved, narrow roads, or
roads which are under construction, the
ICC sensor may detect vehicles in a
different lane, or may temporarily not
detect a vehicle traveling ahead. This may
cause the ICC system to decelerate or
accelerate the vehicle.
The detection of vehicles may also be
affected by vehicle operation (steering
maneuver or traveling position in the lane,
etc.) or vehicle condition. If this occurs, the
ICC system may warn you by blinking the
system indicator and sounding the chime
unexpectedly. You will have to manually

control the proper distance away from the
vehicle traveling ahead.

Starting and driving

5-53

Condition:

(374,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-54

Starting and driving

JVS0625X

*

1

Warning light and display (example)

*

2

MAIN (ON·OFF) switch

SSD0614

System temporarily unavailable

Condition A:
Under the following conditions, the ICC
system is automatically canceled. The
chime will sound and the system will not
be able to be set.
.

When the VDC system is turned off

.

When the VDC or ABS (including the

traction control system) operates

.

When a tire slips

.

When the SNOW mode switch is turned

ON

.

When driving into a strong light (for

example, sunlight)

Condition:

(375,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

Action to take:
When the conditions listed above are no
longer present, turn the system off using
the MAIN switch

*

2

. Turn the ICC system

back on to use the system.

SSD0615

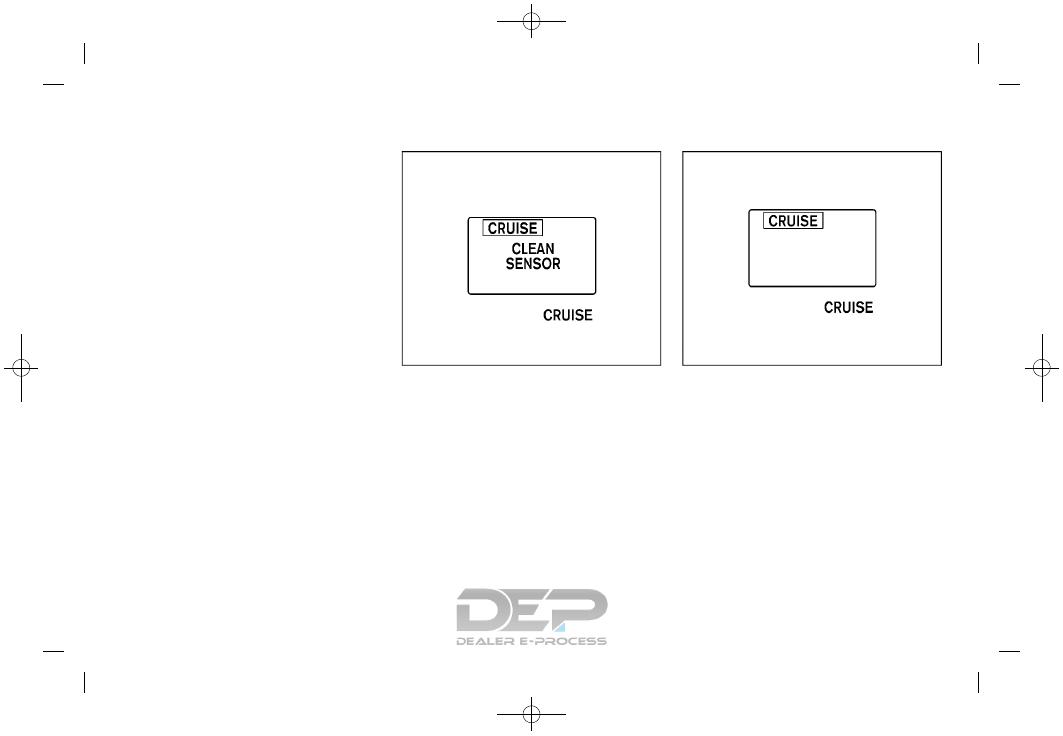

Condition B:
When the sensor window is dirty, making it
impossible to detect a vehicle ahead, the
ICC system is automatically canceled.
The chime sounds and the system warning
light (orange) will come on and the “CLEAN
SENSOR” indicator will appear.
Action to take:
If the warning light comes on, park the
vehicle in a safe place, turn the engine off.
Clean the sensor window with a soft cloth
and then perform the settings again.

SSD0621

Condition C:
When the ICC system is not operating
properly, the chime sounds and the system
warning light (orange) will come on.
Action to take:
If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, resume driving and set
the ICC system again.
If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the
vehicle is still driveable under normal
conditions, have the vehicle checked. It

Starting and driving

5-55

Condition:

(376,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-56

Starting and driving

is recommended you visit an INFINITI
retailer for this service.

JVS0636X

System maintenance

The sensor for the ICC system

*

A

is located

below the front bumper.
To keep the ICC system operating properly,
be sure to observe the following:
.

Always keep the sensor clean. Wipe

with a soft cloth carefully so as not to
damage the sensor.

.

Do not strike or damage the areas

around the sensor. Do not touch or
remove the screw located on the
sensor. Doing so could cause failure
or malfunction. If the sensor is da-
maged due to an accident, it is recom-

mended you contact an INFINITI retailer.

.

Do not attach a sticker (including

transparent material) or install an
accessory near the sensor. This could
cause failure or malfunction.

CONVENTIONAL (fixed speed)

CRUISE CONTROL MODE

This mode allows driving at a speed
between 25 to 90 MPH (40 to 144 km/h)
without keeping your foot on the accel-
erator pedal.

WARNING

.

In the conventional (fixed speed) cruise
control mode, a warning chime does not
sound to warn you if you are too close to
the vehicle ahead, as neither the pre-
sence of the vehicle ahead nor the
vehicle-to-vehicle distance is detected.

.

Pay special attention to the distance
between your vehicle and the vehicle
ahead of you or a collision could occur.

.

Always confirm the setting in the In-
telligent Cruise Control system display.

.

Do not use the conventional (fixed
speed) cruise control mode when driving

Condition:

(377,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

under the following conditions:

— when it is not possible to keep the

vehicle at a set speed

— in heavy traffic or in traffic that

varies in speed

— on winding or hilly roads
— on slippery roads (rain, snow, ice,

etc.)

— in very windy areas

.

Doing so could cause a loss of vehicle
control and result in an accident.

SSD0904

Conventional (fixed speed) cruise

control switch

1. ACCELERATE/RESUME switch:

Resumes set speed or increases speed
incrementally.

2. COAST/SET switch:

Sets the desired cruise speed, reduces
speed incrementally.

3. CANCEL switch:

Deactivates the system without erasing
the set speed.

4. MAIN (ON·OFF) switch:

Master switch to activate the system.

SSD0618

Conventional (fixed speed) cruise

control mode display and indica-

tors

The display is located between the speed-
ometer and tachometer.
1. MAIN switch indicator:

Indicates that the MAIN switch is ON.

2. Cruise set switch indicator:

Displays while the vehicle speed is
controlled by the conventional (fixed
speed) cruise control mode of the ICC
system.

Starting and driving

5-57

Condition:
