Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-26

Starting and driving

LDP system: If the vehicle is parked in
direct sunlight under high temperature
conditions (over approximately 1048F
(408C)) and then the LDP system is turned
on, the LDP system will be turned off
automatically, a beep will sound and the
LDP ON indicator light

*

1

will blink in

green.
The LDW and LDP systems are not available
until the conditions no longer exist.
Action to take:
When the above conditions no longer exist,
the LDW system will resume automatically.
For the LDP system, push the dynamic
driver assistance switch

*

3

again to turn

the LDP system back on.

SYSTEM MALFUNCTION

LDW system: When the LDW system mal-
functions, it will cancel automatically, and
the LDW indicator light (orange) will
illuminate.
LDP system: When the LDP system mal-
functions, it will be turned off automati-
cally, a beep will sound, and the LDW
indicator light (orange) will illuminate.

Action to take:
Stop the vehicle in a safe location, place
the vehicle in the P (Park) position, turn the
engine off and restart the engine. If the
LDW indicator light (orange) continues to
illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

SSD0453

SYSTEM MAINTENANCE

The lane camera unit

*

1

for the LDW/LDP

systems is located above the inside mirror.
To keep the proper operation of the LDW/
LDP systems and prevent a system mal-
function, be sure to observe the following:
.

Always keep the windshield clean.

.

Do not attach a sticker (including

transparent material) or install an
accessory near the camera unit.

.

Do not place reflective materials, such

as white paper or a mirror, on the
instrument panel. The reflection of
sunlight may adversely affect the cam-

Condition:

(347,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

era unit’s capability of detecting the
lane markers.

.

Do not strike or damage the areas

around the camera unit. Do not touch
the camera lens or remove the screw
located on the camera unit. If the
camera unit is damaged due to an
accident, it is recommended you con-
tact an INFINITI retailer.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSW system
could result in serious injury or death.

.

The BSW system is not a replacement for
proper driving procedure and is not
designed to prevent contact with vehi-
cles or objects. When changing lanes,
always use the side and rear mirrors and
turn and look in the direction your
vehicle will move to ensure it is safe to
change lanes. Never rely solely on the
BSW system.

.

There is a limitation to the detection
capability of the radar. Not every moving
object or vehicle will be detected. Using
the BSW system under some road,
ground, lane marker, traffic or weather
conditions could lead to improper sys-
tem operation. Always rely on your own
operation to avoid accidents.

The BSW system helps alert the driver of
other vehicles in adjacent lanes when
changing lanes.

SSD1155

The BSW system uses radar sensors

*

A

installed near the rear bumper to detect
other vehicles in an adjacent lane.

Starting and driving

5-27

BLIND SPOT WARNING (BSW) (if so

equipped)

Condition:

(348,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-28

Starting and driving

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the
detection zone shown as illustrated. This
detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3.0 m) behind the rear
bumper, and approximately 10 ft (3.0 m)
sideways.

JVS0605X

*

1

Side indicator light

*

2

BSW system warning light

*

3

Warning systems switch

Condition:

(349,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

BSW SYSTEM OPERATION

The BSW system operates above approxi-
mately 20 MPH (32 km/h).
If the radar sensors detect a vehicle in the
detection zone, the side indicator light

*

1

illuminates.
If the turn signal is then activated, the
system chimes (twice) and the side indi-
cator light flashes. The side indicator light
continues to flash until the detected
vehicles leaves the detection zone.

NOTE:
.

The side indicator light illuminates for a

few seconds when the ignition switch
is placed in the ON position.

.

The brightness of the side indicator

light is adjusted automatically depend-
ing on the brightness of the ambient
light.

.

If a vehicle comes into the detection

zone after the driver activates the turn
signal, then only the side indicator
light flashes and no chime sounds. For
additional information, refer to “BSW
driving situations” (P.5-31).

JVS0606X

TURNING THE BSW SYSTEM ON/OFF

The BSW system is automatically turned on
when the engine is started and the warning
systems ON indicator light

*

1

illuminates

on the switch. You can turn the BSW system
off by pushing the warning systems switch
on the instrumental panel. This switch will

turn on and off the LDW, BSW and FCW
systems at the same time.

NOTE:
If you continue to push the warning
systems switch from off to on for over 4
seconds, a chime will sound. This will

Starting and driving

5-29

Condition:

(350,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-30

Starting and driving

change the default status of the LDW, BSW
and FCW systems to OFF so that these
systems will not automatically turn on
when the engine is started. If this proce-
dure is repeated, the default states will
return to ON.

BSW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSW system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The BSW system cannot detect all
vehicles under all conditions.

.

The radar sensors may not be able to
detect and activate BSW when certain
objects are present such as:

— Pedestrians, bicycles, animals.
— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Oncoming vehicles.
— Vehicles remaining in the detection

zone when you accelerate from a

stop.

— A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle.

— A vehicle approaching rapidly from

behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

— When overtaking several vehicles in

a row, the vehicles after the first
vehicle may not be detected if they
are traveling close together.

.

The radar sensor’s detection zone is
designed based on a standard lane
width. When driving in a wider lane, the
radar sensors may not detect vehicles in
an adjacent lane. When driving in a
narrow lane, the radar sensors may
detect vehicles driving two lanes away.

.

The radar sensors are designed to ignore
most stationary objects, however ob-
jects such as guardrails, walls, foliage
and parked vehicles may occasionally be
detected. This is a normal operating
condition.

.

The following conditions may reduce the
ability of the radar to detect other
vehicles:

— Severe weather
— Road spray
— Ice build-up on the vehicle
— Frost build-up on the vehicle
— Dirt build-up on the vehicle

.

Do not attach stickers (including trans-
parent material), install accessories or
apply additional paint near the radar
sensors. These conditions may reduce
the ability of the radar to detect other
vehicles.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound, and
it may not be heard.

Condition:

(351,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

BSW DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

JVS0737X

Illustration 1 – Approaching from behind

Another vehicle approaching from

behind

Illustration 1: The side indicator light
illuminates if a vehicle enters the detection
zone from behind in an adjacent lane.

JVS0738X

Illustration 2 – Approaching from behind

Illustration 2: If the driver activates the
turn signal, then the system chimes (twice)
and the side indicator light flashes.

NOTE:
.

The radar sensors may not detect

vehicles which are approaching rapidly
from behind.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

Starting and driving

5-31

Condition:

(352,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-32

Starting and driving

JVS0739X

Illustration 3 – Overtaking another vehicle

Overtaking another vehicle

Illustration 3: The side indicator light
illuminates if you overtake a vehicle and
that vehicle stays in the detection zone for
approximately 3 seconds.
The radar sensors may not detect slower
moving vehicles if they are passed quickly.

JVS0740X

Illustration 4 – Overtaking another vehicle

Illustration 4: If the driver activates the
turn signal while another vehicle is in the
detection zone, then the system chimes
(twice) and the side indicator light flashes.

NOTE:
.

When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

.

The radar sensors may not detect

slower moving vehicles if they are
passed quickly.

.

If the driver activates the turn signal

before a vehicle enters the detection

zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

Condition:

(353,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

JVS0741X

Illustration 5 – Entering from the side

Entering from the side

Illustration 5: The side indicator light
illuminates if a vehicle enters the detection
zone from either side.

JVS0742X

Illustration 6 – Entering from the side

Illustration 6: If the driver activates the
turn signal, then the system chimes (twice)
and the side indicator light flashes.

NOTE:
.

The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

Starting and driving

5-33

Condition:

(354,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-34

Starting and driving

JVS0609X

SYSTEM TEMPORARILY UNAVAIL-

ABLE

When radar blockage is detected, the BSW
system will be turned off automatically, a
beep will sound and the system warning
light

*

1

will blink. The system is not

available until the conditions no longer
exist.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the

radar sensors.
Action to take:
When the above conditions no longer exist,
the system will resume automatically.
If the BSW system warning light

*

1

continues to blink, have the system
checked. It is recommended you visit an
INFINITI retailer for this service.

SYSTEM MALFUNCTION

When the system malfunctions, it will be
turned off automatically, a beep will sound
and the BSW system warning light will
illuminate.
Action to take:
Stop the vehicle in a safe location, place
the vehicle in the P (Park) position, turn the
engine off and restart the engine.
If the BSW warning light continues to
illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

Condition:

(355,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SSD1155

SYSTEM MAINTENANCE

The two radar sensor units

*

A

for the BSW

system are located near the rear bumper.
Always keep the area near the radar
sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused
by objects such as ice, frost or dirt
obstructing the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transpar-
ent material), install accessories or apply
additional paint near the radar sensors.
Do not strike or damage the area around
the radar sensors. It is recommended you
consult an INFINITI retailer if the area
around the radar sensors is damaged due
to a collision.

Radio frequency statement

FCC Notice:
For USA:
FCC ID: OAYSRR2B
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and
(2) this device must accept any interfer-
ence received, including interference that
may cause undesired operation.
Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s
authority to operate the equipment.

For Canada:
Applicable law: Canada 310
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must
accept any interference, including inter-
ference that may cause undesired opera-
tion of the device.
Frequency bands: 24.05GHz — 24.25GHz
Output power: less than 20 milliwatts

Starting and driving

5-35

Condition:

(356,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-36

Starting and driving

PRECAUTIONS ON CRUISE CONTROL

.

If the cruise control system malfunc-

tions, it will cancel automatically. The
SET indicator on the vehicle information
display will then blink to warn the
driver.

.

If the engine coolant temperature be-

comes excessively high, the cruise
control system will be canceled auto-
matically.

.

If the SET indicator blinks, turn the

cruise control main switch off and have
the system checked. It is recommended
you visit an INFINITI retailer for this
service.

.

The SET indicator may sometimes blink

when the cruise control main switch is
turned ON while pushing the ACCELER-
ATE/RESUME, COAST/SET or CANCEL
switch. To properly set the cruise
control system, perform the steps
below in the order indicated.

WARNING

Do not use the cruise control when driving
under the following conditions:

.

when it is not possible to keep the
vehicle at a set speed

.

in heavy traffic or in traffic that varies in
speed

.

on winding or hilly roads

.

on slippery roads (rain, snow, ice, etc.)

.

in very windy areas

Doing so could cause a loss of vehicle
control and result in an accident.

SSD0600

1.

ACCELERATE/RESUME switch

2.

COAST/SET switch

3.

CANCEL switch

4.

MAIN (ON·OFF) switch

CRUISE CONTROL OPERATIONS

The cruise control allows driving at a speed
between 25 to 89 MPH (40 to 144 km/h)
without keeping your foot on the accel-
erator pedal.
To turn on the cruise control, push the
MAIN switch on. The CRUISE indicator will
come on.
To set cruising speed, accelerate your
vehicle to the desired speed, push the

CRUISE CONTROL

Condition:

(357,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

COAST/SET switch and release it. (The
CRUISE SET indicator will come on in the
instrument panel.) Take your foot off the
accelerator pedal. Your vehicle will main-
tain the set speed.
.

To pass another vehicle, depress the

accelerator pedal. When you release
the pedal, the vehicle will return to the
previously set speed.

.

The vehicle may not maintain the set

speed on winding or hilly roads. If this
happens, drive without the cruise con-
trol.

To cancel the preset speed, follow any of
these methods:
1. Push the CANCEL button. The SET

indicator will go out.

2. Tap the brake pedal. The SET indicator

will go out.

3. Move the shift lever to the N (Neutral)

position. The SET indicator will go out.

4. Turn the MAIN switch off. Both the

CRUISE indicator and SET indicator will
go out.

.

If you depress the brake pedal while

pushing the ACCELERATE/RESUME or
COAST/SET switch and reset at the
cruising speed, the cruise control will

disengage. Turn the MAIN switch off
once and then turn it on again.

.

The cruise control will automatically

cancel if the vehicle slows more than
8 MPH (13 km/h) below the set speed.

.

If you move the shift lever to the N

(Neutral) position, the cruise control
will be canceled.

To reset at a faster cruising speed, use one
of the following methods:

.

Depress the accelerator pedal. When

the vehicle attains the desired speed,
push and release the COAST/SET
switch.

.

Push and hold the ACCELERATE/RE-

SUME switch. When the vehicle attains
the speed you desire, release the
switch.

.

Push, then quickly release the ACCEL-

ERATE/RESUME switch. Each time you
do this, the set speed will increase by
about 1 MPH (1.6 km/h).

To reset at a slower cruising speed, use
one of the following methods:
.

Lightly tap the brake pedal. When the

vehicle attains the desired speed, push
the COAST/SET switch and release it.

.

Push and hold the COAST/SET switch.

Release the switch when the vehicle
slows down to the desired speed.

.

Push, then quickly release the COAST/

SET switch. Each time you do this, the
set speed will decrease by about 1 MPH
(1.6 km/h).

To resume the preset speed, push and
release the ACCELERATE/RESUME switch.
The vehicle will resume the last set cruising
speed when the vehicle speed is over 25
MPH (40 km/h).

Starting and driving

5-37

Condition:

(358,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-38

Starting and driving

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the ICC system could
result in serious injury or death.

.

ICC is not a collision avoidance or
warning device. For highway use only
and not intended for congested areas or
city driving. Failure to apply the brakes
could result in an accident.

.

Always observe posted speed limits and
do not set the speed over them.

.

Always drive carefully and attentively
when using either cruise control mode.
Read and understand the Owner’s Man-
ual thoroughly before using the cruise
control. To avoid serious injury or death,
do not rely on the system to prevent
accidents or to control the vehicle’s
speed in emergency situations. Do not
use cruise control except in appropriate
road and traffic conditions.

.

In the conventional (fixed speed) cruise
control mode, a warning chime will not
sound to warn you if you are too close to
the vehicle ahead. Pay special attention
to the distance between your vehicle and
the vehicle ahead of you or a collision

could occur.

The Intelligent Cruise Control (ICC) system
maintains a selected distance from the
vehicle in front of you within the speed
range of 0 to 90 MPH (0 to 144 km/h) up to
the set speed. The set speed can be
selected by the driver between 20 to 90
MPH (32 to 144 km/h).
The vehicle travels at a set speed when the
road ahead is clear.
The ICC system can be set to one of two
cruise control modes.

.

Vehicle-to-vehicle distance control

mode:
For maintaining a selected distance
between your vehicle and the vehicle
in front of you up to the preset speed.

.

Conventional (fixed speed) cruise con-

trol mode:
For cruising at a preset speed.

INTELLIGENT CRUISE CONTROL (ICC) (FULL

SPEED RANGE) (if so equipped)

Condition:

(359,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

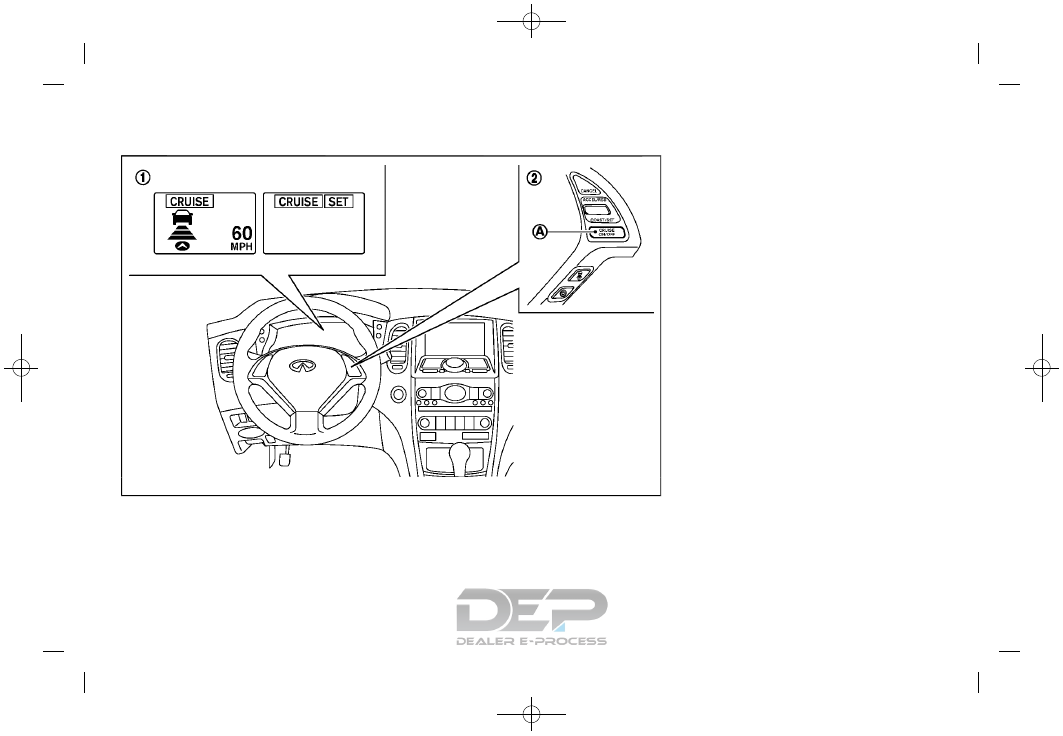

JVS0624X

*

1

Displays and indicators

*

2

Intelligent Cruise Control (ICC)
switches

*

A

MAIN (ON·OFF) switch

Push the MAIN switch

*

A

to choose the

cruise control mode between the vehicle-
to-vehicle distance control mode and the

conventional (fixed speed) cruise control
mode.
Once a control mode is activated, it cannot
be changed to the other cruise control
mode. To change the mode, push the MAIN
switch

*

A

once to turn the system off. Then

push the MAIN switch

*

A

again to turn the

system back on and select the desired
cruise control mode.
Always confirm the setting in the Intelli-
gent Cruise Control system display.
For the vehicle-to-vehicle distance control
mode, see “Vehicle-to-vehicle distance
control mode” (P.5-40).
For the conventional (fixed speed) cruise
control mode, see “Conventional (fixed
speed) cruise control mode” (P.5-56).

Starting and driving

5-39

Condition:

(360,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

5-40

Starting and driving

SSD0899

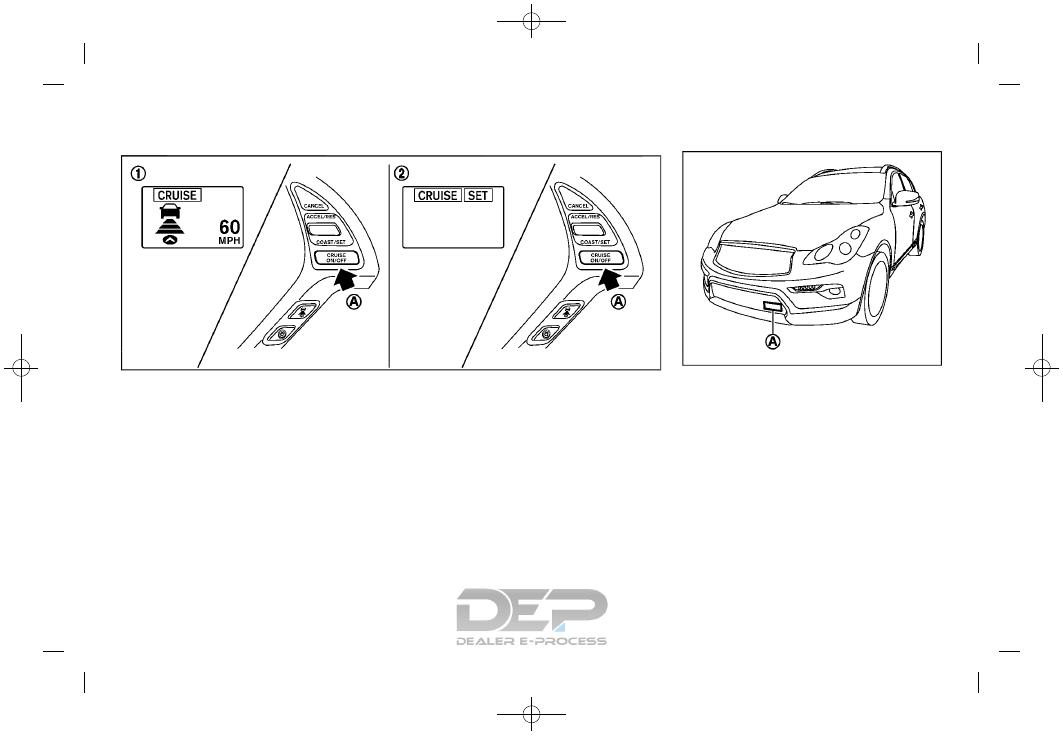

HOW TO SELECT THE CRUISE CON-

TROL MODE
Selecting the vehicle-to-vehicle

distance control mode

To choose the vehicle-to-vehicle distance
control mode

*

1

, quickly push and release

the MAIN switch

*

A

.

Selecting the conventional (fixed

speed) cruise control mode

To choose the conventional (fixed speed)
cruise control mode

*

2

, push and hold the

MAIN switch

*

A

for longer than approxi-

mately 1.5 seconds. See “Conventional

(fixed speed) cruise control mode” (P.5-56).

VEHICLE-TO-VEHICLE DISTANCE

CONTROL MODE

In the vehicle-to-vehicle distance control
mode, the Intelligent Cruise Control (ICC)
system automatically maintains a selected
distance from the vehicle traveling in front
of you according to that vehicle’s speed (up
to the set speed), or at the set speed when
the road ahead is clear.

JVS0636X

The system is intended to enhance the
operation of the vehicle when following a
vehicle traveling in the same lane and
direction.
If the distance sensor

*

A

detects a slower

moving vehicle ahead, the system will
reduce the vehicle speed so that your
vehicle follows the vehicle in front at the
selected distance.
The system automatically controls the
throttle and applies the brakes (up to
40% of vehicle braking power) if neces-
sary.
The detection range of the sensor is
approximately 390 ft (120 m) ahead.

Condition:

(361,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

Vehicle-to-vehicle distance control

mode operation

The vehicle-to-vehicle distance control
mode is designed to maintain a selected
distance and reduce the speed to match
the slower vehicle ahead. The system will
decelerate the vehicle as necessary and if
the vehicle ahead comes to a stop, the
vehicle decelerates to a standstill. How-
ever, the ICC system can only apply up to
40% of the vehicle’s total braking power.
This system should only be used when
traffic conditions allow vehicle speeds to
remain fairly constant or when vehicle
speeds change gradually. If a vehicle
moves into the traveling lane ahead or if
a vehicle traveling ahead rapidly decele-
rates, the distance between vehicles may
become closer because the ICC system
cannot decelerate the vehicle quickly en-
ough. If this occurs, the ICC system will
sound a warning chime and blink the
system display to notify the driver to take
necessary action.
The system will cancel and a warning
chime will sound if the speed is below
approximately 15 MPH (24 km/h) and a
vehicle is not detected ahead. The system
will also disengage when the vehicle goes

above the maximum set speed.
See “Approach warning” (P.5-49).
The following items are controlled in the
vehicle-to-vehicle distance control mode:
.

When there are no vehicles traveling

ahead, the vehicle-to-vehicle distance
control mode maintains the speed set
by the driver. The set speed range is
between approximately 20 and 90 MPH
(32 and 144 km/h).

.

When there is a vehicle traveling ahead,

the vehicle-to-vehicle distance control
mode adjusts the speed to maintain the
distance, selected by driver, from the
vehicle ahead. The adjusting speed
range is up to the set speed. If the
vehicle ahead comes to a stop, the
vehicle decelerates to a standstill with-
in the limitations of the system. The
system will cancel once it judges a
standstill with a warning chime.

.

When the vehicle traveling ahead has

moved out from its lane of travel, the
vehicle-to-vehicle distance control
mode accelerates and maintains vehi-
cle speed up to the set speed.

The ICC system does not control vehicle
speed or warn you when you approach
stationary and slow moving vehicles. You

must pay attention to vehicle operation to
maintain proper distance from vehicles
ahead when approaching toll gates or
traffic congestion.

Starting and driving

5-41

Condition:
