Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-32

Monitor, climate, audio, phone and voice recognition systems

JVH1139X

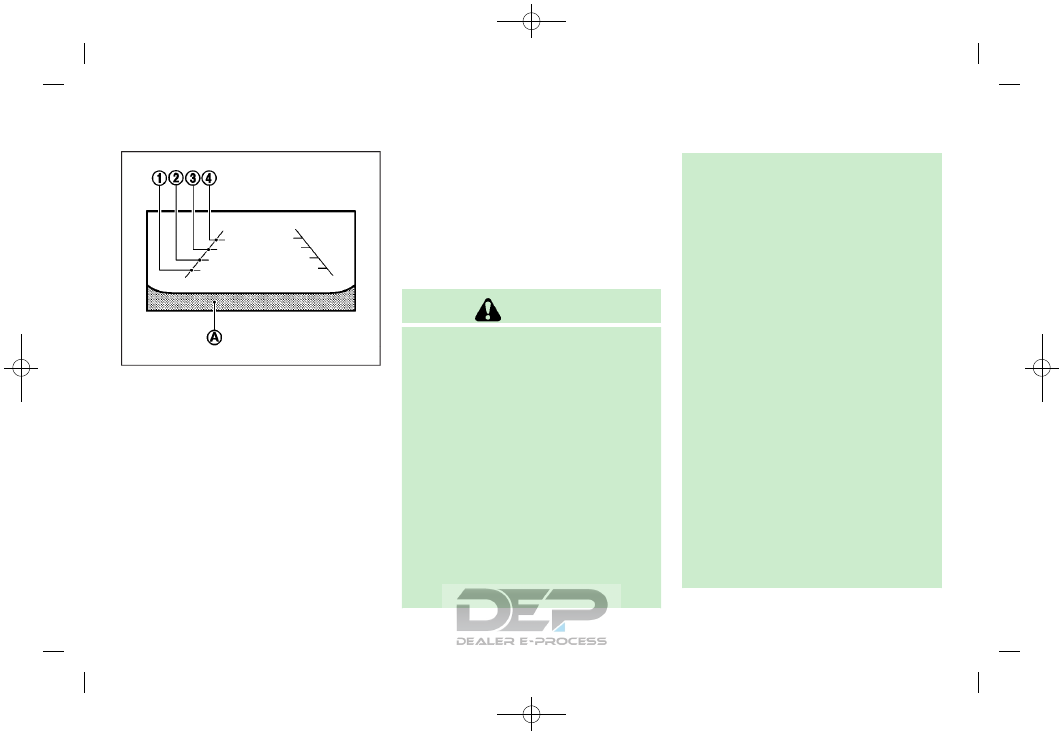

Guiding lines that indicate the vehicle
width and distances to objects with refer-
ence to the vehicle body lines

*

A

are

displayed on the monitor.
Distance guide lines
Indicate distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

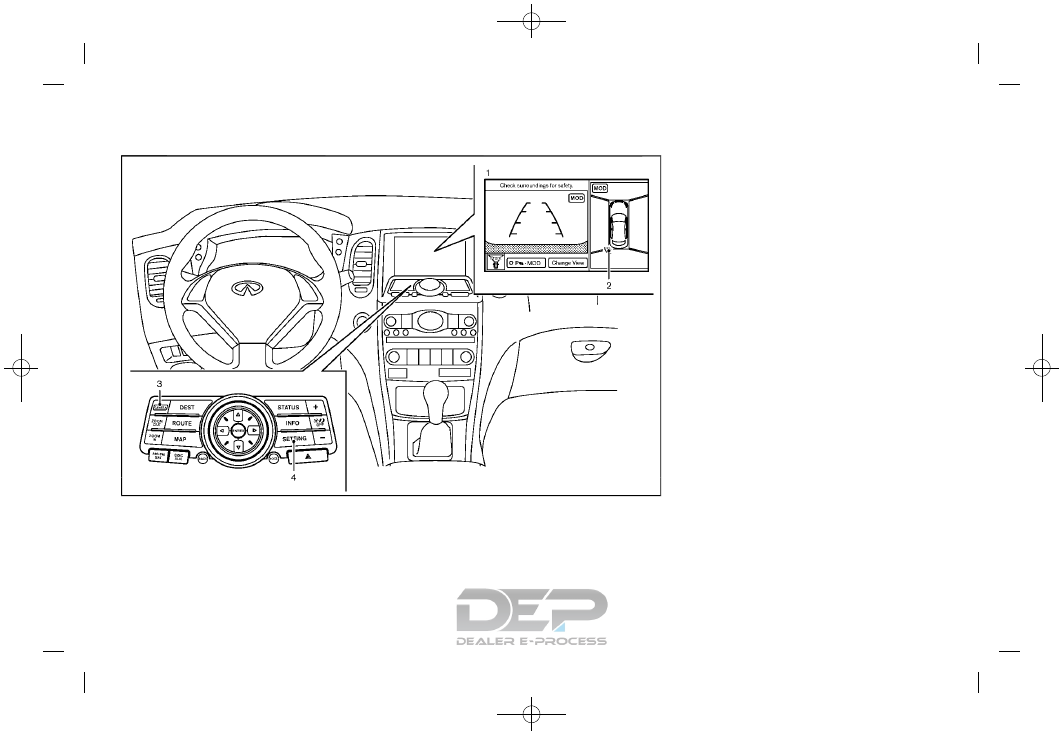

AROUND VIEW

®

MONITOR SYSTEM

OPERATION

With the ignition switch in the ON position,
move the shift lever to the “R” (Reverse)
position or press the CAMERA button to
operate the Around View

®

Monitor.

Available views

WARNING

.

The distance guide line and the vehicle
width line should be used as a reference
only when the vehicle is on a paved,
level surface. The distance viewed on the
monitor is for reference only and may be
different than the actual distance be-
tween the vehicle and displayed objects.

.

Use the displayed lines and the bird’s-
eye view as a reference. The lines and the
bird’s-eye view are greatly affected by
the number of occupants, fuel level,
vehicle position, road condition and road
grade.

.

If the tires are replaced with different
sized tires, the predictive course line and
the bird’s-eye view may be displayed
incorrectly.

.

When driving the vehicle up a hill,
objects viewed in the monitor are further
than they appear. When driving the
vehicle down a hill, objects viewed in
the monitor are closer than they appear.

.

Objects in the monitor will appear
visually opposite compared to when
viewed in the rear view and outside
mirrors.

.

Use the mirrors or actually look to
properly judge distances to other ob-
jects.

.

The distance between objects viewed in
the rear view differs from actual distance
because a wide-angle lens is used.

.

On a snow-covered or slippery road,
there may be a difference between the
predictive course line and the actual
course line.

.

The vehicle width and predictive course
lines are wider than the actual width and
course.

.

The displayed lines on the rear view will
appear slightly off to the right because
the rear view camera is not installed in
the rear center of the vehicle.

Condition:

(203,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SAA1840

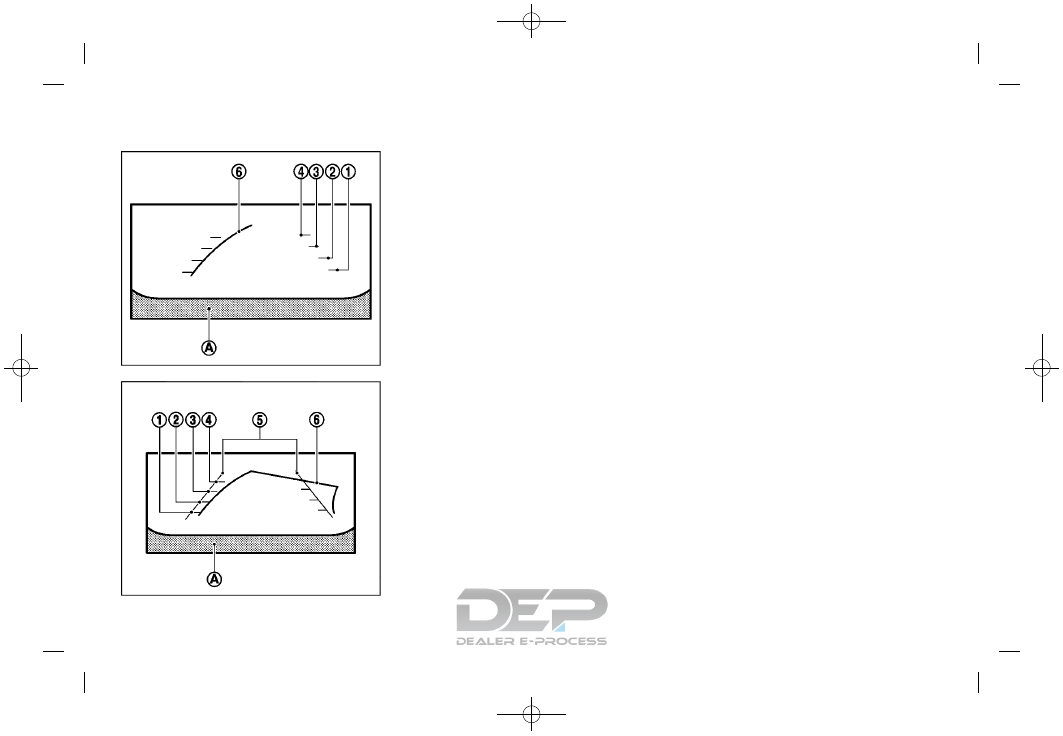

Front view

SAA1896

Rear view

Front and rearview:
Guiding lines that indicate the approximate
vehicle width and distances to objects with
reference to the vehicle body line

*

A

, are

displayed on the monitor.
Distance guide lines:
Indicate distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

:

Indicate the vehicle width when backing
up.
Predictive course lines

*

6

:

Indicate the predictive course when oper-
ating the vehicle. The predictive course
lines will be displayed on the monitor when
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the straight ahead position.
The front view will not be displayed when
the vehicle speed is above 6 MPH (10
km/h).

NOTE:
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the straight ahead
position, both the right and left predictive
course lines

*

6

are displayed. When the

steering wheel turns about 90 degrees or
more, a line is displayed only on the
opposite side of the turn.

Monitor, climate, audio, phone and voice recognition systems

4-33

Condition:

(204,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-34

Monitor, climate, audio, phone and voice recognition systems

JVH1140X

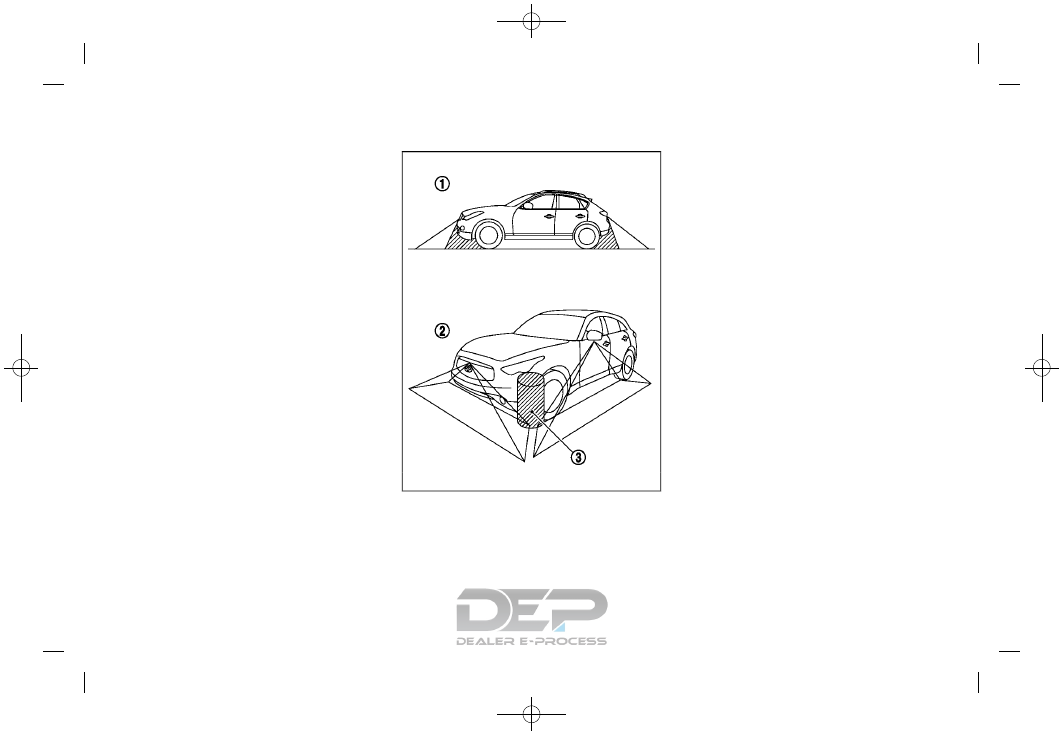

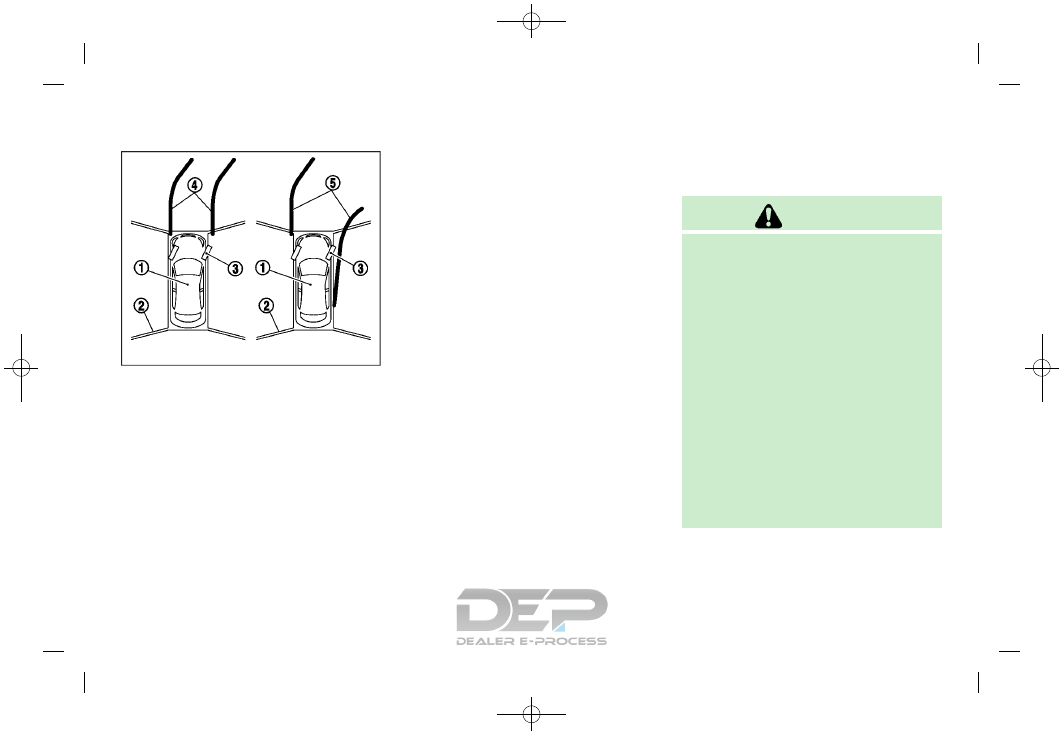

Bird’s-eye view:
The bird’s-eye view shows the overhead
view of the vehicle, which helps confirm
the vehicle position and the predictive
course to a parking space.
The vehicle icon

*

1

shows the position of

the vehicle. Note that the size of the
vehicle icon on the bird’s-eye view may
differ somewhat from the actual distance
to the vehicle.
The areas that the cameras cannot cover

*

2

are indicated in black.
The non-viewable area

*

2

is highlighted in

yellow for several seconds after the bird’s-

eye view is displayed. It will be shown only
the first time after the ignition switch is
placed in the “ON” position.
The driver can check the approximate
direction and angle of the tire on the
display by tire icon

*

3

when driving the

vehicle forward or backward.
Predictive course lines (

*

4

and

*

5

)

indicate the predictive course when oper-
ating the vehicle. The predictive course
lines will be displayed on the monitor when
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the neutral position.
When the monitor displays the front view
and the steering wheel turns about 90
degrees or less from the neutral position,
the two green predictive course lines

*

4

are shown in front of the vehicle.
When the steering wheel turns about 90
degrees or more, one green predictive
course line

*

5

is shown in front of the

vehicle and the other green predictive
course line

*

5

is shown at side of the

vehicle.
When the monitor displays the rear view,

the predictive course lines are shown at
back of the vehicle.

WARNING

.

Objects in the bird’s-eye view will
appear further than the actual distance.

.

Tall objects, such as a curb or vehicle,
may be misaligned or not displayed at
the seam of the views.

.

Objects that are above the camera
cannot be displayed.

.

The view for the bird’s-eye view may be
misaligned when the camera position
alters.

.

A line on the ground may be misaligned
and is not seen as being straight at the
seam of the views. The misalignment will
increase as the line proceeds away from
the vehicle.

.

Tire angle display does not indicate the
actual tire angle

Condition:

(205,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

JVH1141X

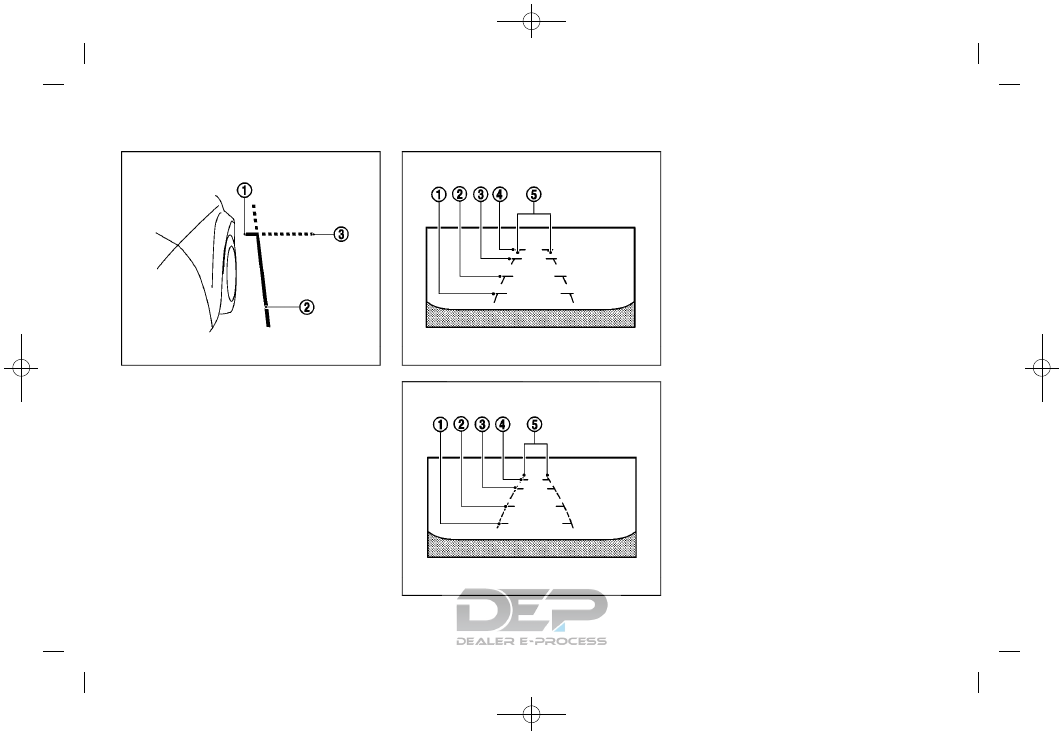

Front-side view:
Guiding lines:
Guiding lines that indicate the width and
the front end of the vehicle are displayed
on the monitor.
The front-of-vehicle line

*

1

shows the front

part of the vehicle.
The side-of-vehicle line

*

2

shows the

vehicle width including the outside mir-
rors.
The extensions

*

3

of both the front

*

1

and

side

*

2

lines are shown with a green

dotted line.

JVH1142X

Front-wide view

JVH1143X

Rear-wide view

Front-wide/rear-wide view:
The front-wide/rear-wide view shows a
wider area on the entire screen and allows
the checking of the blind corners on the
right and left sides. The front-wide/rear-
wide view displays an approximately 180-
degree area while the front view and the
rear view display an approximately 150-
degree area. The predictive course lines are
not displayed when using the front-wide/
rear-wide view.
Distance guide lines:
Indicates distances from the vehicle body.
.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

:

Indicates the vehicle width when backing
up.

Monitor, climate, audio, phone and voice recognition systems

4-35

Condition:

(206,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-36

Monitor, climate, audio, phone and voice recognition systems

Difference between predictive and

actual distances

The displayed guidelines and their loca-
tions on the ground are for approximate
reference only. Objects on uphill or down-
hill surfaces or projecting objects will be
actually located at distances different from
those displayed in the monitor relative to
the guidelines (refer to illustrations). When
in doubt, turn around and view the objects
as you are backing up, or park and exit the
vehicle to view the positioning of objects
behind the vehicle.

JVH1159X

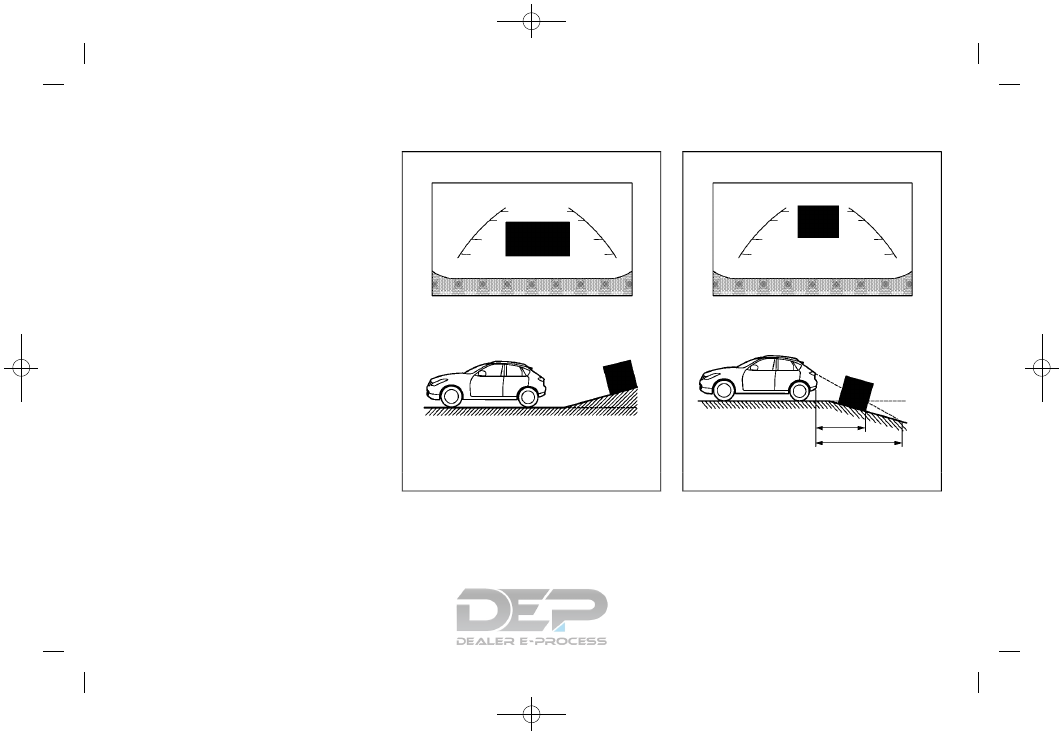

Backing up on a steep uphill:
When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the
actual distance. Note that any object on the
hill is farther than it appears on the
monitor.

JVH1160X

Backing up on a steep downhill:
When backing up the vehicle down a hill,
the distance guide lines and the vehicle
width guide lines are shown farther than
the actual distance. Note that any object on
the hill is closer than it appears on the
monitor.

Condition:

(207,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SAA1923

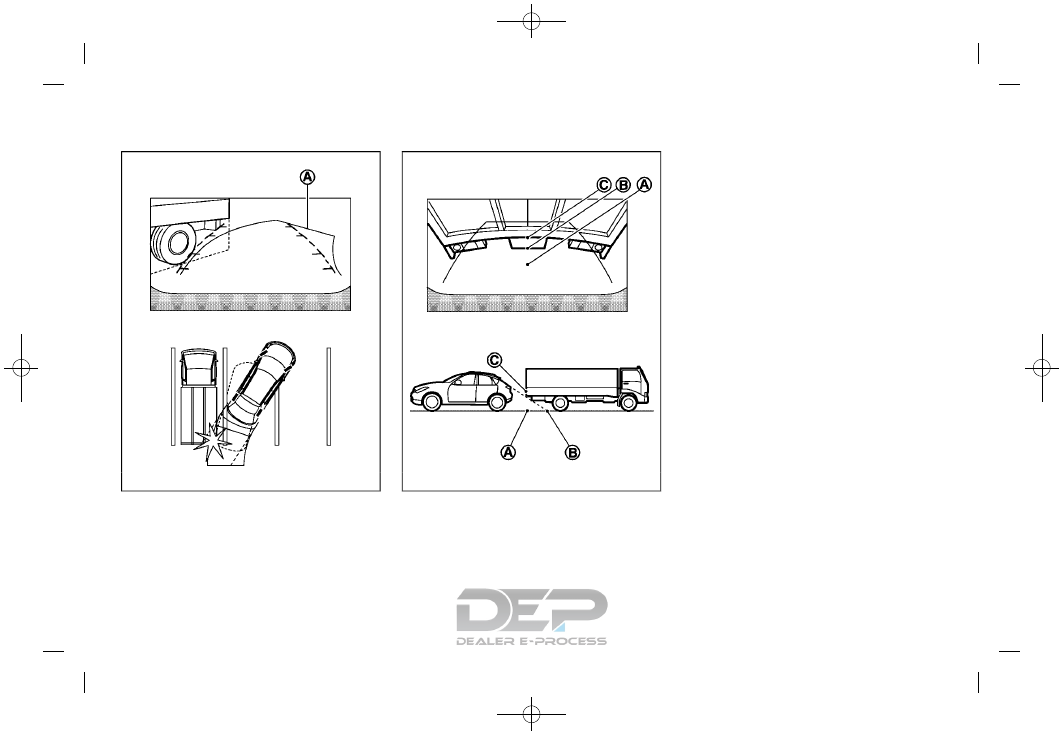

Backing up near a projecting object:
The predictive course lines

*

A

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

SAA1980

Backing up behind a projecting object:
The position

*

C

is shown farther than the

position

*

B

in the display. However, the

position

*

C

is actually at the same

distance as the position

*

A

. The vehicle

may hit the object when backing up to the
position

*

A

if the object projects over the

actual backing up course.

Monitor, climate, audio, phone and voice recognition systems

4-37

Condition:

(208,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-38

Monitor, climate, audio, phone and voice recognition systems

JVH1144X

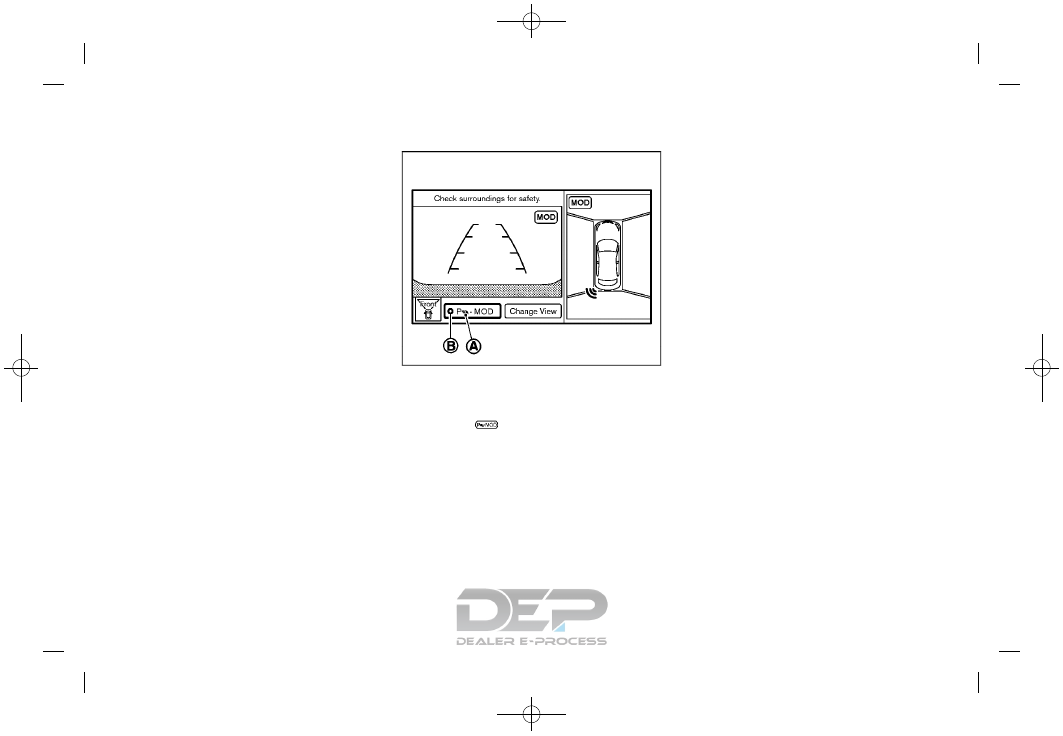

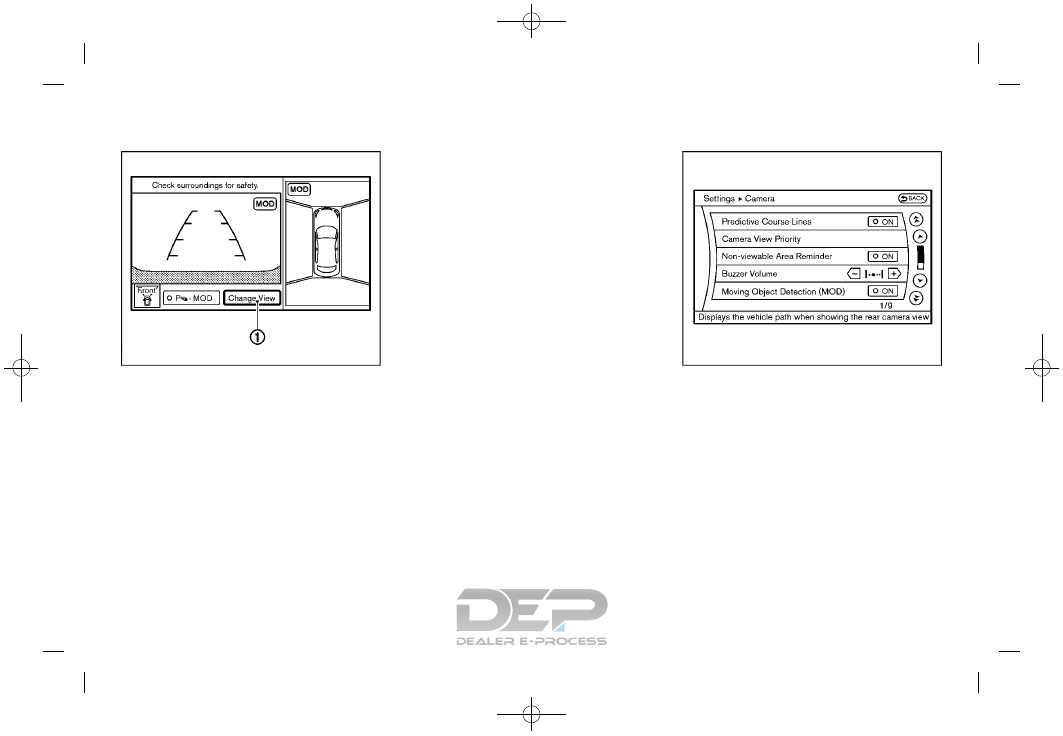

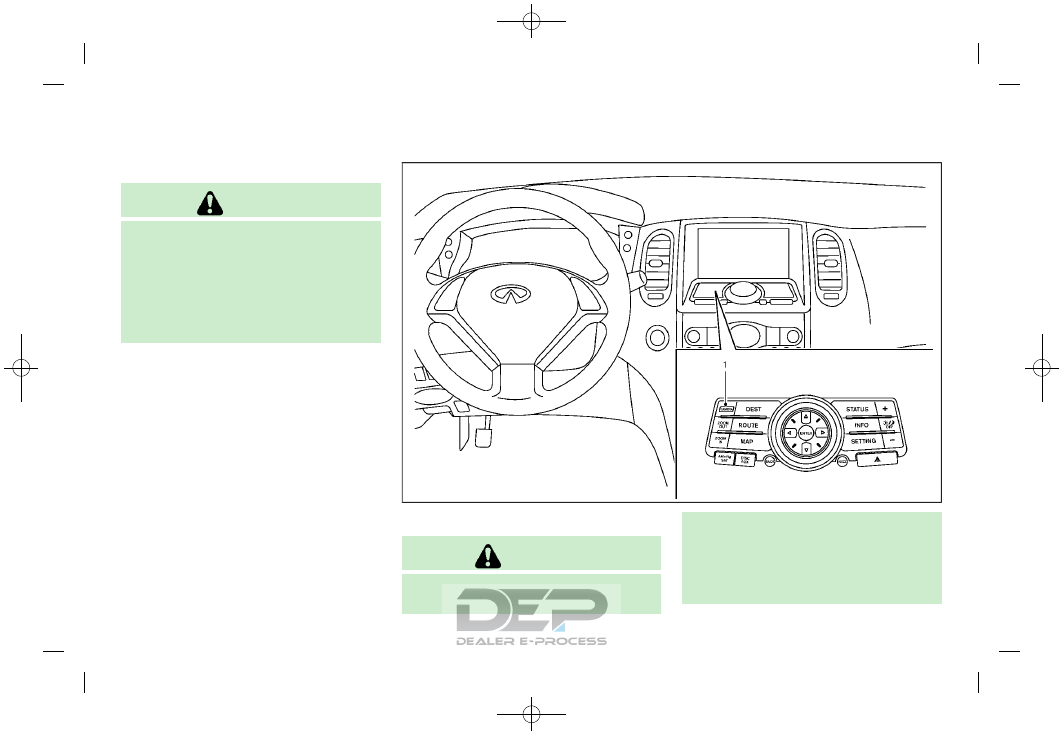

How to switch the display

The Around View

®

Monitor can display two

split views as well as a single view of the
front-wide view or rear-wide view. Push the
CAMERA button, change the shift lever
position, or select the “Change View” key

*

1

to switch between the available views.

HOW TO ADJUST THE SCREEN VIEW

The display settings such as Display ON/
OFF, Brightness, Tint, Color, Contrast and
Black Level of the Around View

®

Monitor

can be adjusted.
1. Push the SETTING button with the

Around View

®

Monitor turned on.

2. Select an item you wish to adjust.
3. Adjust the level of the setting item

using the INFINITI controller.

NOTE:
Do not adjust any of the display settings of
the Around View

®

Monitor while the

vehicle is moving. Make sure the parking
brake is firmly applied.

JVH1246X

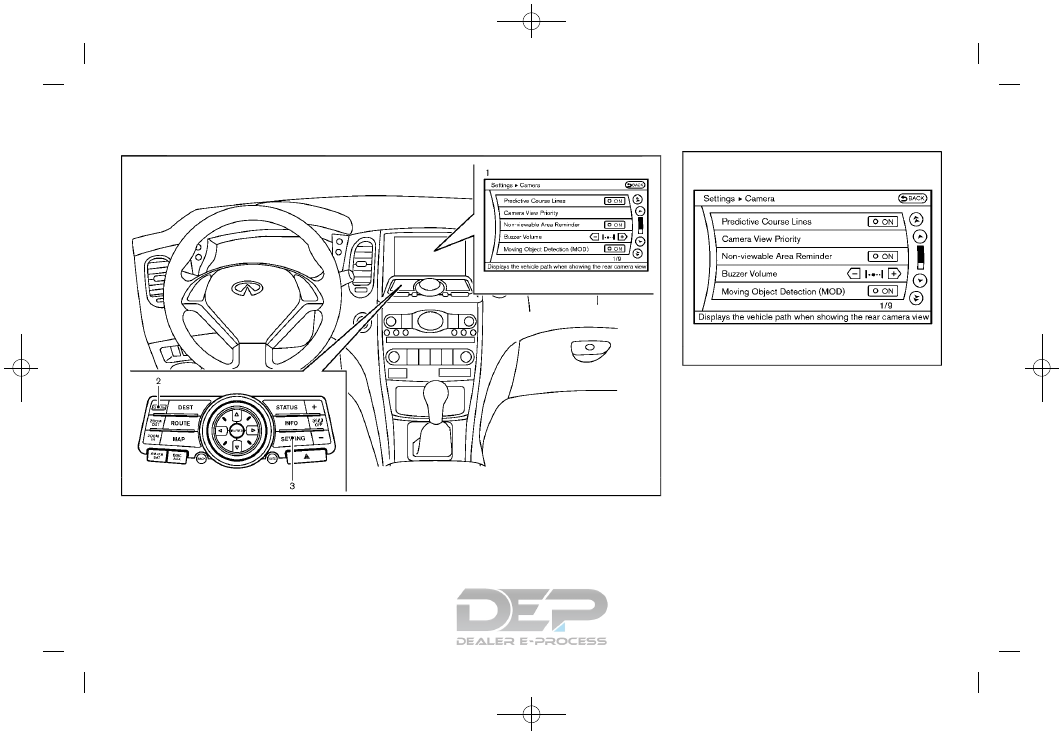

AROUND VIEW

®

MONITOR SET-

TINGS

To set up the Around View

®

Monitor

function to your preferred settings, push
the SETTING button, select the “Others”
key and then select the “Camera” key on
the center display.
Designs and items displayed on the screen
may vary depending on the models.
Predictive Course Lines:
When this item is turned to ON, the
predictive course line is displayed in the
front and the rearview and bird’s-eye view.

Condition:

(209,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

Camera View Priority:
The view shown on the screen at the
beginning of Around View

®

Monitor opera-

tion can be selected in order of priority.
Non-viewable Area Reminder:
With this item turned to ON, the non-
viewable area is highlighted in yellow for
several seconds after the bird’s-eye view is
displayed. It will be shown only the first
time after the ignition switch is placed in
the ON position.
Buzzer Volume:
Adjust the volume of the buzzer.
Moving Object Detection (MOD):
See “MOD function setting” (P.4-50).
Sonar:
See “Camera aiding sonar (models with
Around View

®

Monitor)” (P.4-42).

Towing Mode:
See “Camera aiding sonar (models with
Around View

®

Monitor)” (P.4-42).

Show Camera when Sonar Activate:
When this item is turned ON, the camera
view is automatically shown on the display
in the case that the distance to the objects
measured by the sonar is becoming short.

Sonar Sensitivity:
See “Camera aiding sonar (models with
Around View

®

Monitor)” (P.4-42).

AROUND VIEW

®

MONITOR SYSTEM

LIMITATIONS

WARNING

Listed below are the system limitations for
Around View

®

Monitor. Failure to operate

the vehicle in accordance with these system
limitations could result in serious injury or
death.

.

Do not use the Around View

®

Monitor

with the outside mirrors in the stored
position, and make sure that the liftgate
is securely closed when operating the
vehicle using the Around View

®

Monitor.

.

The apparent distance between objects
viewed on the Around View

®

Monitor

differs from the actual distance.

.

The cameras are installed on the front
grille, the outside mirrors and above the
rear license plate. Do not put anything
on the vehicle that covers the cameras.

.

When washing the vehicle with high
pressure water, be sure not to spray it

around the cameras. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

.

Do not strike the cameras. They are
precision instruments. Doing so could
cause a malfunction or cause damage
resulting in a fire or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
.

The screen displayed on the Around

View

®

Monitor will automatically return

to the previous screen 3 minutes after
the CAMERA button has been pushed
while the shift lever is in a position
other than the “R” (Reverse) position.

.

There may be a delay when switching

between views.

.

When the temperature is extremely high

or low, the screen may not display
objects clearly.

.

When strong light is directly shines on

the camera, objects may not be dis-
played clearly.

.

The screen may flicker under fluores-

cent light.

Monitor, climate, audio, phone and voice recognition systems

4-39

Condition:

(210,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-40

Monitor, climate, audio, phone and voice recognition systems

.

The colors of objects on the Around

View

®

Monitor may differ somewhat

from the actual color of objects.

.

Objects on the monitor may not be clear

and the color of the object may differ in
a dark environment.

.

There may be differences in sharpness

between each camera view of the
bird’s-eye view.

.

If dirt, rain or snow accumulates on the

camera, the Around View

®

Monitor may

not display objects clearly. Clean the
camera.

.

Do not use wax on the camera lens.

Wipe off any wax with a clean cloth that
has been dampened with a diluted mild
cleaning agent, then wipe with a dry
cloth.

JVH0791X

There are some areas where the system
will not show objects and the system does
not warn of moving objects. When in the
front or the rear view display, an object
below the bumper or on the ground may
not be viewed

*

1

. When in the bird’s-eye

view, a tall object near the seam

*

3

of the

camera viewing areas will not appear in the
monitor

*

2

.

Condition:

(211,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

JVH0270X

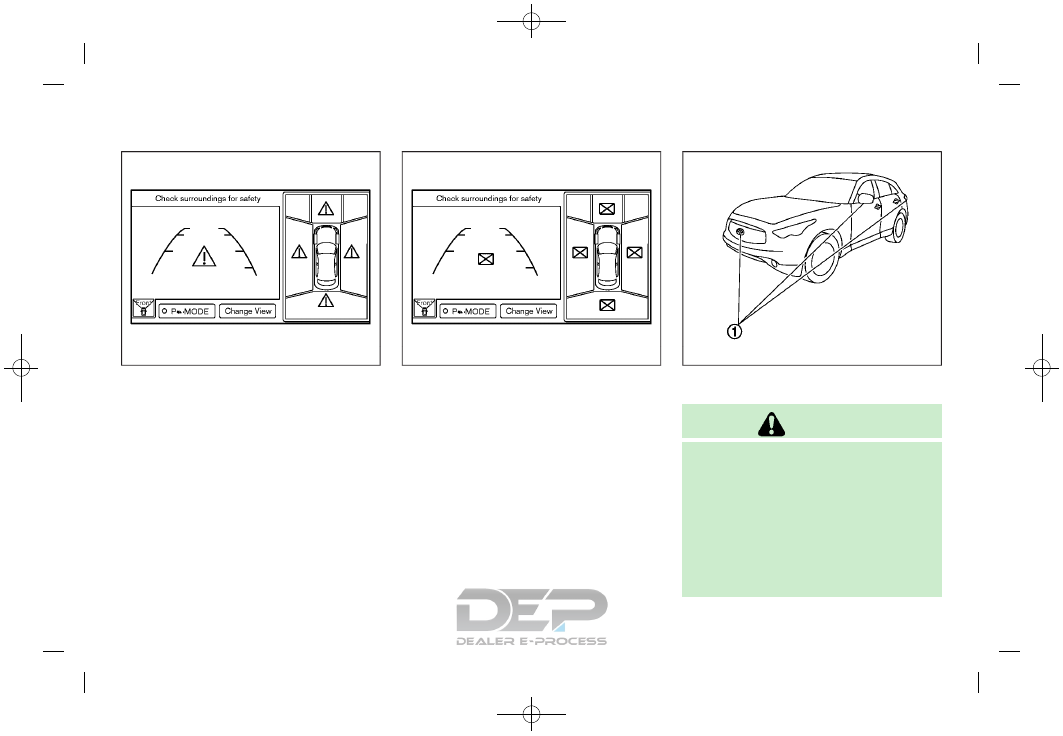

System temporarily unavailable

When the “!” icon is displayed on the
screen, there will be abnormal conditions
in the Around View

®

Monitor. This will not

hinder normal driving operation but the
system should be inspected. It is recom-
mended you visit an INFINITI retailer.

JVH0271X

When the “[X]” icon is displayed on the
screen, the camera image may be receiving
temporary electronic disturbances from
surrounding devices. This will not hinder
normal driving operation. However, if it
occurs frequently, the system should be
inspected. It is recommended you visit an
INFINITI retailer.

JVH1138X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner to
clean the camera. This will cause dis-
coloration. To clean the camera, wipe
with a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

.

Do not damage the camera as the
monitor screen may be adversely af-
fected.

Monitor, climate, audio, phone and voice recognition systems

4-41

Condition:

(212,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-42

Monitor, climate, audio, phone and voice recognition systems

If dirt, rain or snow accumulates on any of
the cameras

*

1

, the Around View

®

Monitor

may not display objects clearly. Clean the
camera by wiping with a cloth dampened
with a diluted mild cleaning agent and then
wiping with a dry cloth.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the sonar function as
outlined in this section could result in
serious injury or death.

.

The sonar is a convenience feature. It is
not a substitute for proper parking.

.

This function is designed as an aid to the
driver in detecting large stationary
objects to help avoid damaging the
vehicle.

.

The driver is always responsible for
safety during parking and other maneu-
vers.

.

Always look around and check that it is
safe to move before parking.

.

Read and understand the limitations of
the sonar as contained in this section.

The sonar function helps to inform the
driver of large stationary objects around
the vehicle when parking by issuing an
audible and visual alert.

CAMERA AIDING SONAR (models with

Around View

®

Monitor)

Condition:

(213,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

JVH1206X

1. Center display
2. Sonar indicator
3. CAMERA button
4. SETTING button

SONAR SYSTEM OPERATION

The system gives the tone for front objects
when the shift lever is in the “D” (Drive)
position and both front and rear objects
when the shift lever is in the “R” (Reverse)
position.
When the camera image is shown on the
center display, the system shows the sonar
indicator regardless of the shift lever
position.
The system is deactivated at speeds above
6 MPH (10 km/h). It is reactivated at lower
speeds.
The colors of the sonar indicators and the
distance guide lines in the front, front-
wide, rear and rear-wide views indicate
different distances to the object.
When the objects are detected, the indi-
cator (green) appears and blinks and the
tone sounds intermittently. When the
vehicle moves closer to the object, the
color of the indicator turns yellow and the
rate of the blinking and the rate of the tone
increase. When the vehicle is very close to
the object, the indicator stops blinking and
turns red, and the tone sounds continu-
ously.
The intermittent tone will stop after 3

Monitor, climate, audio, phone and voice recognition systems

4-43

Condition:

(214,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-44

Monitor, climate, audio, phone and voice recognition systems

seconds when an object is detected by only
the corner sonar and the distance does not
change.
The tone will stop when the object is no
longer near the vehicle.

JVH1152X

TURNING ON AND OFF THE SONAR

FUNCTION

When the “

” key

*

A

is selected, the

indicator

*

B

will turn off and the sonar will

be turned off temporarily. The Moving
Object Detection (MOD) system will also
be turned off at the same time. (See
“Moving Object Detection (MOD)” (P.4-
47).) When the key

*

A

is selected again,

the indicator will turn on and the sonar will
turn back on.
In the below cases, the sonar will be turned
back on automatically:

.

When the shift lever is placed in the “R”

(Reverse) position.

.

When the CAMERA button is pressed

and a screen other than the camera
view is shown on the display.

.

When vehicle speed decreases below

approximately 6 MPH (10 km/h).

.

When the ignition switch is placed in

the “OFF” position and turned back to
the “ON” position again.

To prevent the sonar system from activat-
ing altogether, use the “Camera” menu.
See “Sonar function settings” (P.4-45).

Condition:

(215,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

JVH1207X

1. Center display
2. CAMERA button
3. SETTING button

JVH1246X

Sonar function settings

To set up the sonar function to your
preferred settings, push the SETTING
button, select the “Others” key and then
select the “Camera” key on the center
display.
Designs and items displayed on the screen
may vary depending on the models.
Buzzer Volume:
Adjust the volume of the buzzer.
Sonar:
When this item is turned ON, the front and
rear sonar is activated. When this item is

Monitor, climate, audio, phone and voice recognition systems

4-45

Condition:

(216,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-46

Monitor, climate, audio, phone and voice recognition systems

turned to OFF (indicator turns off), the front
and rear sonar is deactivated. The amber
markers are displayed at the corners of the
vehicle icon and the sonar icon will
disappear from the

. The next time the

ignition switch is placed in the “ON”
position, “Sonar is OFF” is displayed
briefly.
Towing Mode:
When this item is turned ON, only the rear
sonar is OFF. The amber markers are
displayed at the rear corners of the vehicle
icon.
Show Camera when Sonar Activate:
When this item is turned ON, the camera
view is automatically shown on the display
in the case that the distance to the objects
measured by the sonar is becoming short.
Sonar Sensitivity:
Adjust the sensitivity level of the sonar
higher (right) or lower (left).

SONAR SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the sonar function. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

Inclement weather or ultrasonic sources
such as an automatic car wash, a truck’s
compressed-air brakes or a pneumatic
drill may affect the function of the
system, including reduced performance
or a false activation.

.

The system is not designed to prevent
contact with small or moving objects.

.

The system will not detect small objects
below the bumper, and may not detect
objects close to the bumper or on the
ground.

.

The system may not detect the following
objects:

— Fluffy objects such as snow, cloth,

cotton, grass or wool.

— Thin objects such as rope, wire or

chain.

— Wedge-shaped objects.

.

If your vehicle sustains damage to the
bumper fascia, leaving it misaligned or
bent, the sensing zone may be altered
causing inaccurate measurement of ob-
jects or false alarms.

CAUTION

Excessive noise (such as audio system
volume or an open vehicle window) will
interfere with the tone and it may not be
heard.

System temporarily unavailable

When the amber markers are displayed at
the corners of the vehicle icon and the
function cannot be activated from the
Camera setting menu (the setting items
are grayed out), the sonar system may be
malfunctioning.

Condition:

(217,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SYSTEM MAINTENANCE

CAUTION

Keep the surface of the sonar sensors
(located on the front and rear bumper fascia)
free from accumulations of snow, ice and
dirt. Do not scratch the surface of the sonar
sensors when cleaning. If the sensors are
covered, the accuracy of the sonar function
will be diminished.

JVH1204X

1. CAMERA button

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the Moving Object

Detection system could result in serious
injury or death.

.

The MOD system is not a substitute for
proper vehicle operation and is not
designed to prevent contact with the

Monitor, climate, audio, phone and voice recognition systems

4-47

MOVING OBJECT DETECTION (MOD) (if so

equipped)

Condition:
