Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-16

Monitor, climate, audio, phone and voice recognition systems

JVH0176M

Switch Beeps settings (models

without navigation system)

The “Switch Beeps” screen will appear
when pushing the SETTING button, select-
ing the “Switch Beeps” key with the
INFINITI controller and pushing the ENTER
button.
Switch Beeps:
When this item is turned to ON, you will
hear a beep sound when you use a button.

SAA2486

Display settings (models with na-

vigation system)

The display as illustrated will appear when
pushing the SETTING button and selecting
the “Display” key.
Display Adjustment:
To adjust the display settings, select the
“Display Adjustment” key. The following
settings are available.
.

Display

To turn off the screen, push the ENTER
button and turn the “Display” indicator off.
The other method is to push and hold the
“

OFF” button for more than 2 seconds.

When any mode button is pushed with the
screen off, the screen turns on for further
operation. The screen will turn off auto-
matically 5 seconds after the operation is
finished.
To turn on the screen, set this item to the
ON position, or push and hold the “
OFF” button.
.

Brightness/Contrast/Background Color

To adjust the brightness and contrast of
the screen, select the “Brightness” or
“Contrast” key.
Then, you can adjust the brightness to
“Darker” or “Brighter”, and the contrast to
“Lower” or “Higher” using the INFINITI
controller.
For information on the “Background Color”
key, refer to the separate Navigation
System Owner’s Manual.
Color Theme:
Choose the theme color of the menu screen
from “Black”, “Blue” or “Red”.

Condition:

(187,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SAA2115

DISPLAY settings (models without

navigation system)

The “Display” screen will appear when
pushing the SETTING button, selecting
“Display” key with the INFINITI controller
and pushing the ENTER button.
Display:
To turn off the screen, push the ENTER
button and turn the “ON” indicator off.
When any mode button is pushed with the
screen off, the screen turns on for further
operation. The screen will turn off auto-
matically 5 seconds after the operation is
finished.

To turn on the screen, set this item to the
“ON” position or push the “

OFF”

button.
Brightness/Contrast/Background Color:
To adjust the brightness, contrast and
background color of the screen, select the
appropriate “Brightness”, “Contrast” or
“Background Color” key and push the
ENTER button.
Then, you can adjust the brightness, and
the contrast using the INFINITI controller.
Switch the background color to the day-
time mode or the nighttime mode by
pushing the ENTER button.

SAA2487

Clock settings (models with navi-

gation system)

The display as illustrated will appear when
pushing the SETTING button and selecting
the “Clock” key.
The clock settings display cannot be
operated while driving. Stop the vehicle
in a safe place and apply the parking brake
before setting the clock.
On-screen Clock:
When this item is turned to ON, a clock is
always displayed in the upper right corner
of the screen.

Monitor, climate, audio, phone and voice recognition systems

4-17

Condition:

(188,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-18

Monitor, climate, audio, phone and voice recognition systems

This clock will indicate the time almost
exactly because it is always adjusted by
the GPS system.
Clock Format (24h):
When this item is turned to ON, the 24-
hour clock is displayed. When this item is
not turned to ON, the 12-hour clock is
displayed.
Offset (hour)/(min):
Adjust the time by increasing or decreasing
per hour or per minute.
Daylight Saving Time:
Turn this item to ON for daylight saving
time application.
Time Zone:
Choose the time zone from the following

.

Pacific

.

Mountain

.

Central

.

Eastern

.

Atlantic

.

Newfoundland

.

Hawaii

.

Alaska

CAMERA settings (if so equipped)

The “CAMERA” screen will appear when
pushing the SETTING button, selecting the
“Camera” key with the INFINITI controller
and pushing the ENTER button.
For the details about the camera system
operation, see “RearView Monitor” (P.4-23)
or “Around View

®

Monitor” (P.4-30).

JVH0142M

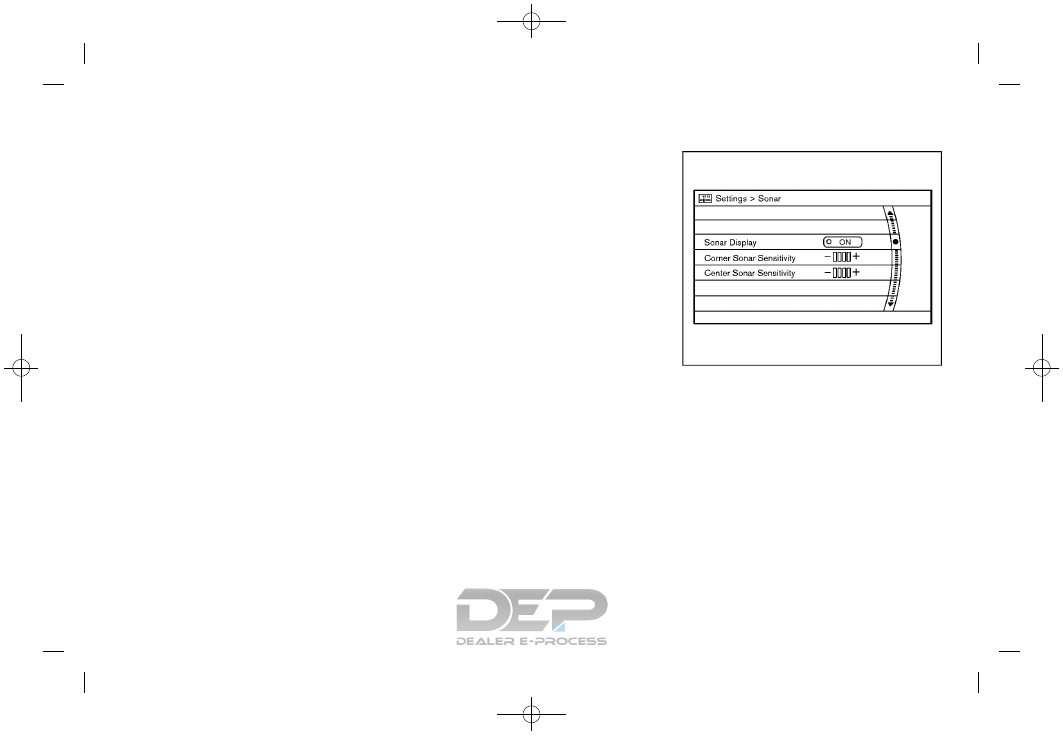

SONAR settings (if so equipped)

The “Sonar” screen will appear when
pushing the “SETTING” button, selecting
the “Sonar” key with the INFINITI controller
and pushing the ENTER button.
For the details about the sonar system
operation, see “Sonar system” (P.5-77).
Sonar Display:
When this item is turned ON, the corner/
center sonar indicator will appear when the
sonar detects rear obstacles near the
bumper.

Condition:

(189,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

Corner Sonar Sensitivity:
Adjust the sensitivity level of the corner
sonar higher (right) or lower (left).
Center Sonar Sensitivity:
Adjust the sensitivity level of the center
sonar higher (right) or lower (left).

JVH0308M

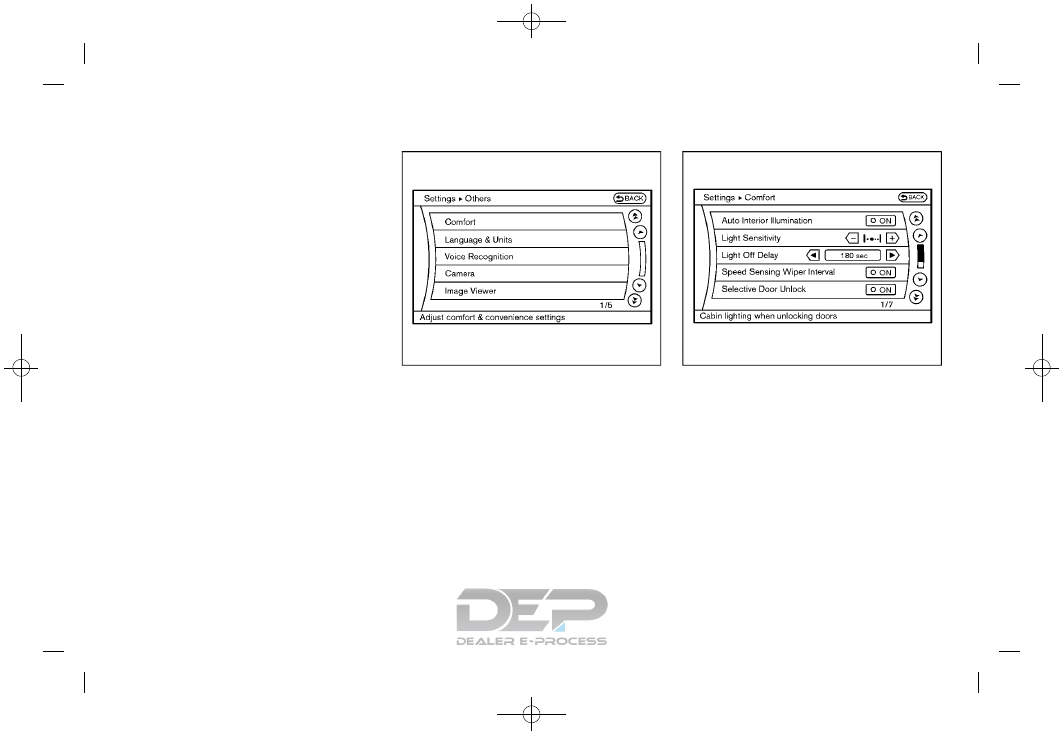

Others settings (models with navi-

gation system)

The Others settings display will appear
when pushing the SETTING button and
selecting the “Others” key.
The following items are available:
.

Comfort

.

Language & Units

.

Voice Recognition

.

Camera

.

Image Viewer

SAA2488

Comfort settings

Models with navigation system
The display illustrated will appear when
pushing the SETTING button, selecting the
“Others” key and then selecting the
“Comfort” key. This key does not appear
on the display until the ignition switch is
pushed to the ON position.

Monitor, climate, audio, phone and voice recognition systems

4-19

Condition:

(190,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-20

Monitor, climate, audio, phone and voice recognition systems

JVH0182M

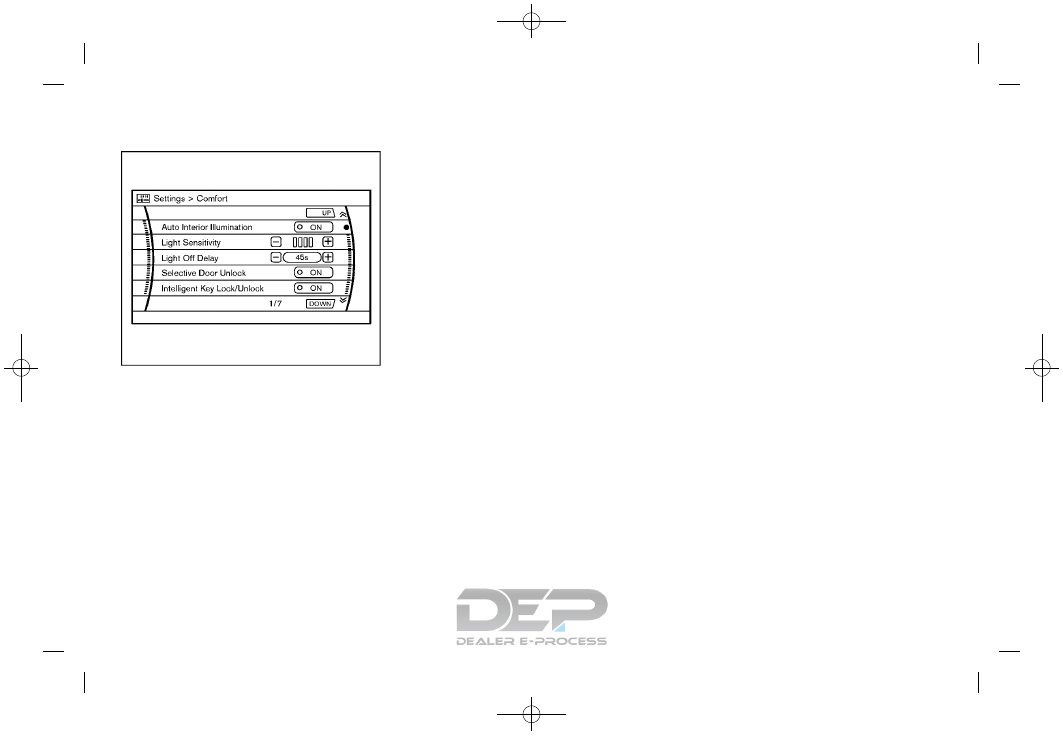

Models without navigation system
The display illustrated will appear when
pushing the SETTING button and selecting
the “Comfort” key. This key does not
appear on the display until the ignition
switch is pushed to the ON position.
Auto Interior Illumination:
When this item is turned on, the interior
lights will illuminate if any door is un-
locked.
Light Sensitivity:
Adjust the sensitivity of the automatic
headlights higher (right) or lower (left).

Lift Steering Wheel on Exit (if so
equipped):
When this item is turned on, the steering
wheel moves upward for easy exit if the
ignition switch is in the LOCK position and
the driver’s door is opened. After getting
into the vehicle and pushing the ignition
switch to the ACC position, the steering
wheel moves to the previous position.
Slide Driver Seat Back on Exit (if so
equipped):
When this item is turned on, the driver’s
seat moves backward for easy exit if the
ignition switch is in the OFF position and
the driver’s door is opened. After getting
into the vehicle and pushing the ignition
switch to the ACC position, the driver’s seat
moves to the previous position.
Light Off Delay:
Choose the duration of the automatic
headlight off timer from 0, 30, 45, 60, 90,
120, 150 and 180 second periods.
Speed Sensing Wiper Interval:
When this item is turned on, the wiper
interval is adjusted automatically accord-
ing to the vehicle speed.

Selective Door Unlock:
When this item is turned on, only the
driver’s door is unlocked first after the door
unlock operation. When the door handle
request switch on the driver’s or front
passenger’s side door is pushed to be
unlocked, only the corresponding door is
unlocked first. All the doors can be
unlocked if the door unlock operation is
performed again within 60 seconds.
When this item is turned to OFF, all the
doors will be unlocked after the door
unlock operation is performed once.
Intelligent Key Lock/Unlock:
When this item is turned to ON, door lock/
unlock function by pushing the door
handle request switch will be activated.
Return All Settings to Default:
Select this item and then select “YES” to
return all settings to the default.

Condition:

(191,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

SAA2490

Models with navigation system

SAA1092

Models without navigation system

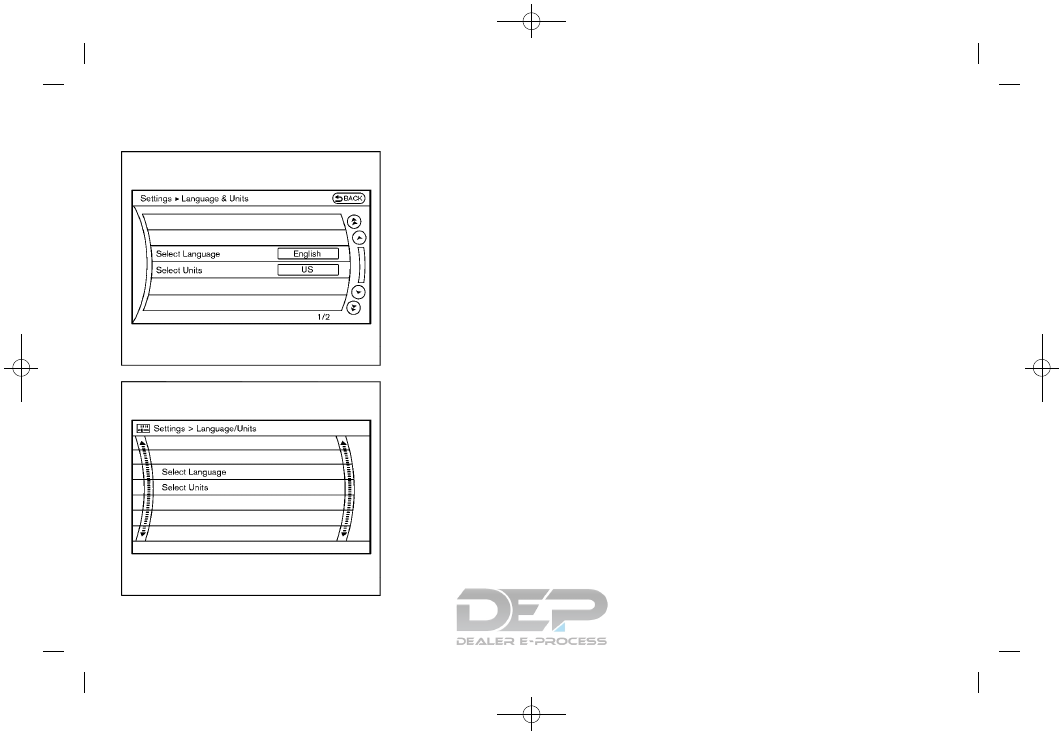

Language & Units settings

The Language & Units settings display will
appear when pushing the SETTING button,
selecting the “Language & Units” key with
the INFINITI controller and pushing the
ENTER button.
For models with the navigation system,
select the “Others” key to show the
“Language & Units” key.
Select Language:
Select the “Select Language” key. Choose
“English”, “Français” or “Español” for your
favorite display appearance.
If you select the “Français” key, the French
language will be displayed, so please use
the French Owner’s Manual. To obtain a
French Owner’s Manual, see “Owner’s
Manual/Service Manual order information”
(P.10-20).
Select Units:
Select the “Select Units” key. Choose “US”
(Mile, 8F, MPG) or “Metric” (km, 8C, L/100
km) for your favorite display appearance.

Voice Recognition settings (models

with navigation system)

For details about the “Voice Recognition”
settings, see “INFINITI Voice Recognition
system (models with navigation system)”
(P.4-123).

Monitor, climate, audio, phone and voice recognition systems

4-21

Condition:

(192,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-22

Monitor, climate, audio, phone and voice recognition systems

SAA2491

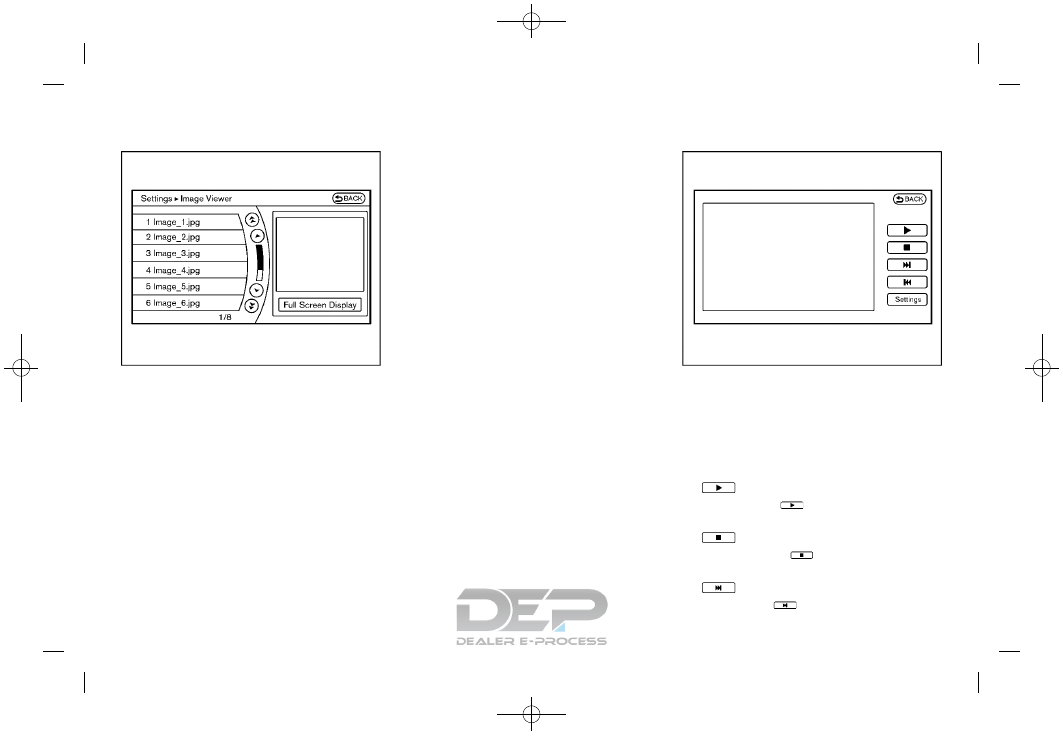

Image Viewer (models with naviga-

tion system)

The image files in the USB memory will be
displayed. To display the Image Viewer,
push the SETTING button, select the
“Other” key and then select the “Image
Viewer” key. The image of the selected file
is displayed on the right side of the screen.
When a number of folders are included in
the USB memory, select a folder from the
list to display the file list.
Images will not be shown on the display
while the vehicle is in any drive position in
order to reduce driver distraction. To view

images, stop the vehicle in a safe location
and apply the parking brake.

SAA2492

Full Screen Display:
The full screen display will appear when
selecting the “Full Screen Display” key.
To operate the Image Viewer or to change
the settings, select the desired key using
the INFINITI controller.
.

(Start)

Select the “

” key to start playing

the slideshow.

.

(Stop)

Select the “

” key to stop the

slideshow.

.

(Next)

Select the “

” key to display the next

Condition:

(193,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

file.

.

(Previous)

Select the “

” key to display the

previous file.

Setting the Image Viewer:
The Image Viewer setting display will
appear when selecting the “Settings” key
on the full screen display. The following
settings are available for the full screen
display.

.

Slideshow Speed

Select the “Slideshow Speed” key.
From the following display, select the
changing time from 5, 10, 30, 60
seconds or “No Auto Change”.

.

Slideshow Order

Select the “Slideshow Order” key. From
the following display, select “Random”
or “Order List”. For “Order List”, the
image order is the order of the files as
stored on the USB memory.

Operating tips:
.

Only files that meet the following

conditions will be displayed.
— Image type: JPEG
— File Extensions: *.jpg, *jpeg

— Maximum Resolution: 2048 6 1536

pixels

— Maximum Size: 2-MB
— Colors: 32768 (15-bit)
— Maximum File Name lengths: 253-

Bytes

— Maximum Folders: 500
— Maximum Images per Folder: 1024

.

If an electronic device (such as a digital

camera) is directly connected to the
vehicle using a USB cable, no image
will be displayed on the screen.

.

If the file name is too long, some file

names may not be entirely displayed.

.

When the total number of characters in

the file name exceeds 100 or if 1 file
name in a directory exceeds 100
characters, all files will show a shor-
tened 8-character version. The image
will still be displayed when selected.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the RearView Monitor
system could result in serious injury or
death.

.

The RearView Monitor is a convenience
but it is not a substitute for proper
backing. Always turn and look out the
windows, and check mirrors to be sure
that it is safe to move before operating
the vehicle. Always back up slowly.

.

The system is designed as an aid to the
driver in showing large stationary ob-
jects directly behind the vehicle, to help
avoid damaging the vehicle.

.

The distance guide line and the vehicle
width line should be used as a reference
only when the vehicle is on a level paved
surface. The distance viewed on the
monitor is for reference only and may
be different than the actual distance
between the vehicle and displayed ob-
jects.

Monitor, climate, audio, phone and voice recognition systems

4-23

REARVIEW MONITOR (if so equipped)

Condition:

(194,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-24

Monitor, climate, audio, phone and voice recognition systems

CAUTION

Do not scratch the camera lens when
cleaning dirt or snow from the front of
camera.

The RearView Monitor system automati-
cally shows a rear view of the vehicle when
the shift lever is placed in the “R” (Reverse)
position.
The radio can still be heard while the
RearView Monitor is active.

JVH1158X

To display the rear view, the RearView
Monitor system uses a camera

*

1

located

just above the vehicle’s license plate.

REARVIEW MONITOR SYSTEM OP-

ERATION

With the ignition switch in the ON position,
move the shift lever to the R (Reverse)
position to operate the RearView Monitor.

SAA1896

HOW TO READ THE DISPLAYED

LINES

Guiding lines which indicate the vehicle
width and distances to objects with refer-
ence to the bumper line

*

A

are displayed

on the monitor.
Distance guide lines:
Indicate distances from the bumper.

.

Red line

*

1

: approx. 1.5 ft (0.5 m)

.

Yellow line

*

2

: approx. 3 ft (1 m)

.

Green line

*

3

: approx. 7 ft (2 m)

.

Green line

*

4

: approx. 10 ft (3 m)

Condition:

(195,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

Vehicle width guide lines

*

5

:

Indicate the vehicle width when backing
up.
Predictive course lines

*

6

:

Indicate the predictive course when back-
ing up. The predictive course lines will be
displayed on the monitor when the shift
lever is in the “R” (Reverse) position and
the steering wheel is turned. The predictive
course lines will move depending on how
much the steering wheel is turned and will
not be displayed while the steering wheel
is in the neutral position.
The vehicle width guide lines and the width
of the predictive course lines are wider
than the actual width and course.

SONAR INDICATOR (if so equipped)

When the “Sonar Display” key is ON, the
sonar indicator will appear in the display.
(See “Sonar system” (P.5-77).)

HOW TO PARK WITH PREDICTIVE

COURSE LINES

WARNING

.

If the tires are replaced with different
sized tires, the predictive course line
may not be displayed correctly.

.

On a snow-covered or slippery road,
there may be a difference between the
predictive course line and the actual
course line.

.

The displayed lines will appear slightly
off to the right because the rearview
camera is not installed in the rear center
of the vehicle.

The vehicle width and predictive course
lines are wider than the actual width and
course.

SAA1897

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rearview of the vehicle is displayed

on the screen

*

A

when the shift lever is

moved to the R (Reverse) position.

Monitor, climate, audio, phone and voice recognition systems

4-25

Condition:

(196,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-26

Monitor, climate, audio, phone and voice recognition systems

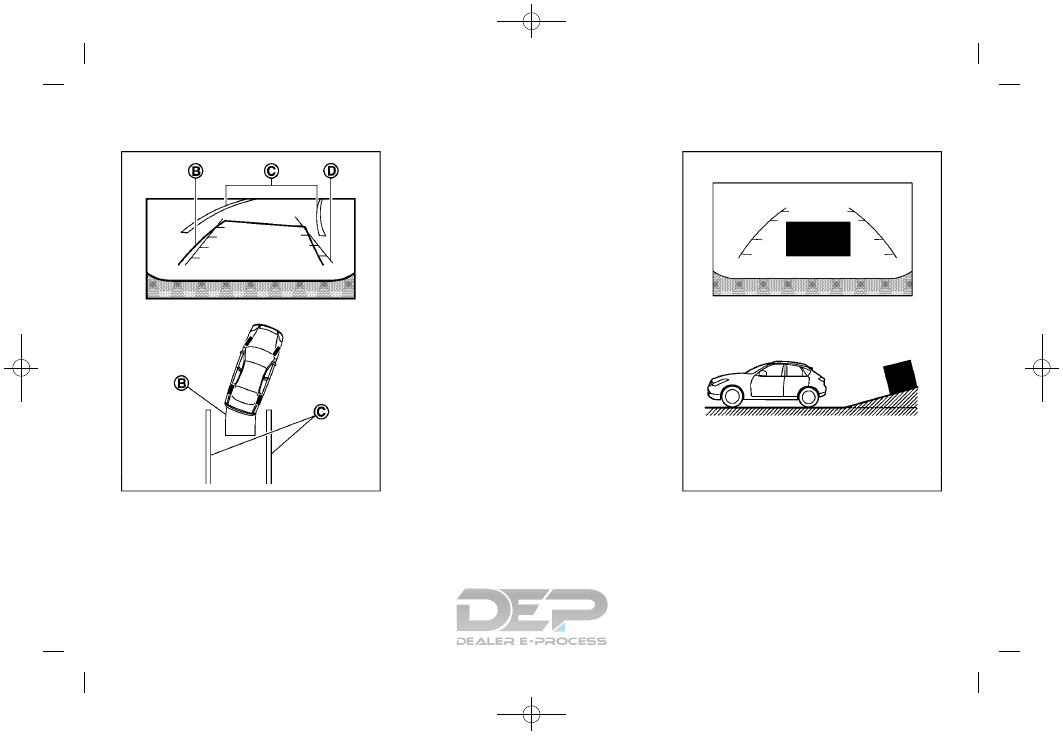

SAA1898

3. Slowly back up the vehicle adjusting

the steering wheel so that the predic-
tive course lines

*

B

enter the parking

space

*

C

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

*

D

parallel to the parking space

*

C

while

referring to the predictive course lines.

5. When the vehicle is parked in the space

completely, move the shift lever to the
P (Park) position and apply the parking
brake.

Difference between predictive and

actual distances

The displayed guidelines and their loca-
tions on the ground are for approximate
reference only. Objects on uphill or down-
hill surfaces or projecting objects will be
actually located at distances different from
those displayed in the monitor relative to
the guidelines (refer to illustrations). When
in doubt, turn around and view the objects
as you are backing up, or park and exit the
vehicle to view the positioning of objects
behind the vehicle.

JVH1159X

Backing up on a steep uphill:
When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the
actual distance. Note that any object on the
hill is farther than it appears on the
monitor.

Condition:

(197,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

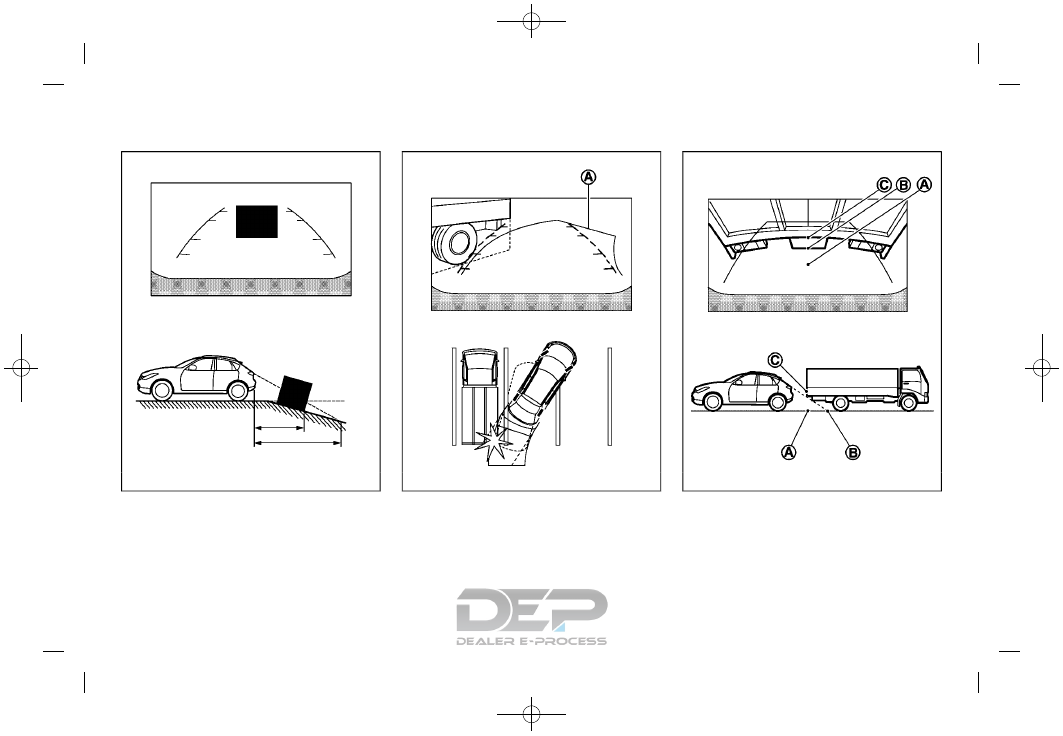

JVH1160X

Backing up on a steep downhill:
When backing up the vehicle down a hill,
the distance guide lines and the vehicle
width guide lines are shown farther than
the actual distance. Note that any object on
the hill is closer than it appears on the
monitor.

SAA1923

Backing up near a projecting object:
The predictive course lines

*

A

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

SAA1980

Backing up behind a projecting object:
The position

*

C

is shown farther than the

position

*

B

in the display. However, the

position

*

C

is actually at the same

distance as the position

*

A

. The vehicle

may hit the object when backing up to the
position

*

A

if the object projects over the

Monitor, climate, audio, phone and voice recognition systems

4-27

Condition:

(198,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-28

Monitor, climate, audio, phone and voice recognition systems

actual backing up course.

ADJUSTING THE SCREEN

1. Push the SETTING button while the

RearView Monitor screen is displayed.

2. Select the “Display” key.
3. Select a preferred item. Display ON/

OFF, Brightness, Tint, Color, Contrast
and Black Level of the RearView Moni-
tor can be adjusted.

4. Adjust the selected item using the

INFINITI controller.

NOTE:
Do not adjust any of the display settings of
the RearView Monitor while the vehicle is
moving. Make sure the parking brake is
firmly applied.

SAA2606

PREDICTIVE COURSE LINE SETTINGS

To toggle on and off the predictive course
lines:
1. Push the SETTING button.
2. Select “Camera” key and push the

ENTER button.

Predictive Course Lines:
When this item is turned on, the predictive
course lines will be displayed on the
monitor when the shift lever is in the R
(Reverse) position.

REARVIEW MONITOR SYSTEM LIM-

ITATIONS

WARNING

Listed below are the system limitations for
RearView Monitor. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The system cannot completely eliminate
blind spots and may not show every
object.

.

Underneath the bumper and the corner
areas of the bumper cannot be viewed on
the RearView Monitor because of its
monitoring range limitation. The system
will not show small objects below the
bumper, and may not show objects close
to the bumper or on the ground.

.

Objects viewed in the RearView Monitor
differ from actual distance because a
wide-angle lens is used.

.

Objects in the RearView Monitor will
appear visually opposite compared to
when viewed in the rear view and outside
mirrors.

Condition:

(199,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

.

Use the displayed lines as a reference.
The lines are highly affected by the
number of occupants, fuel level, vehicle
position, road conditions and road
grade.

.

Make sure that the liftgate is securely
closed when backing up.

.

Do not put anything on the rearview
camera. The rearview camera is installed
above the license plate.

.

When washing the vehicle with high-
pressure water, be sure not to spray it
around the camera. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

.

Do not strike the camera. It is a precision
instrument. Otherwise, it may malfunc-
tion or cause damage resulting in a fire
or an electric shock.

The following are operating limitations and
do not represent a system malfunction:
.

When the temperature is extremely high

or low, the screen may not clearly
display objects.

.

When strong light is directly coming on

the camera, objects may not be dis-

played clearly.

.

Vertical lines may be seen in objects on

the screen. This is due to strong
reflected light from the bumper.

.

The screen may flicker under fluores-

cent light.

.

The colors of objects on the RearView

Monitor may differ somewhat from the
actual color of objects.

.

Objects on the monitor may not be clear

in a dark environment.

.

There may be a delay when switching to

the RearView Monitor.

.

If dirt, rain or snow accumulates on the

camera, the RearView Monitor may not
display object clearly. Clean the cam-
era.

.

Do not use wax on the camera window.

Wipe off any wax with a clean cloth
dampened with mild detergent diluted
with water.

JVH1158X

SYSTEM MAINTENANCE

CAUTION

.

Do not use alcohol, benzine or thinner to
clean the camera. This will cause dis-
coloration. To clean the camera, wipe
with a cloth dampened with diluted mild
cleaning agent and then wipe with a dry
cloth.

.

Do not damage the camera as the
monitor screen may be adversely af-
fected.

Monitor, climate, audio, phone and voice recognition systems

4-29

Condition:

(200,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

4-30

Monitor, climate, audio, phone and voice recognition systems

If dirt, rain or snow accumulates on the
camera

*

1

, RearView Monitor may not

display objects clearly. Clean the camera
by wiping it with a cloth dampened with a
diluted mild cleaning agent and then
wiping it with a dry cloth.

JVH1204X

1. CAMERA button

WARNING

Failure to follow the warnings and instruc-
tions for the proper use of the Around View

®

Monitor system could result in serious
injury or death.

.

The Around View

®

Monitor is a conve-

nient feature but it is not a substitute for
proper vehicle operation because it has
areas where objects cannot be viewed.

AROUND VIEW

®

MONITOR (if so equipped)

Condition:

(201,1)

Model: 2017MY INFINITI QX50(J50) OM17E00J50U0 ]

The four corners of the vehicle in
particular, are areas where objects do
not always appear in the bird’s-eye,
front, or rear views. Always check your
surroundings to be sure that it is safe to
move before operating the vehicle. Al-
ways operate the vehicle slowly. Always
look out the windows and check mirrors
to be sure that it is safe to move.

.

The driver is always responsible for
safety during parking and other maneu-
vers.

CAUTION

Do not scratch the lens when cleaning dirt or
snow from the front of the camera.

The Around View

®

Monitor system is

designed as an aid to the driver in
situations such as slot parking or parallel
parking.
The monitor displays various views of the
position of the vehicle in a split screen
format. All views are not available at all
times.

Available views:
.

Front view

An approximately 150-degree view of
the front of the vehicle.

.

Rear view

An approximately 150-degree view of
the rear of the vehicle.

.

Bird’s-eye view

The surrounding view of the vehicle
from above.

.

Front-side view

The view around and ahead of the front
passenger’s side wheel.

.

Front-wide view

An approximately 180-degree view of
the front of the vehicle.

.

Rear-wide view

An approximately 180-degree view of
the rear of the vehicle.

JVH1138X

To display the multiple views, the Around
View

®

Monitor system uses cameras

*

1

located in the front grill, on the vehicle’s
outside mirrors and one just above the
vehicle’s license plate.

Monitor, climate, audio, phone and voice recognition systems

4-31

Condition:
