2-4

Instruments and controls

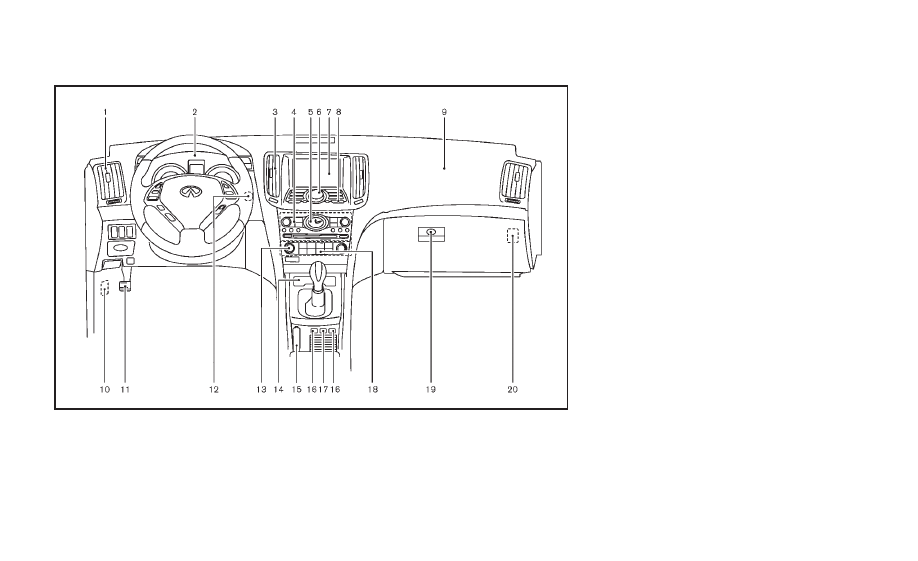

SSI0671

1.

Side ventilator (P.4-30)

2.

Meters and gauges (P.2-6)

3.

Center ventilator (P.4-30)

4.

Audio system (P.4-39)

5.

Clock (P.2-43)

6.

Center multi-function control panel

— N a v i g a t i o n s y s t e m * ( i f s o
equipped)
— Vehicle information and setting
buttons (P.4-9)
— Bluetooth

®

Hands-Free Phone Sys-

tem (models with navigation system)

(P.4-77)
— Audio system (P.4-39)

7.

Center display (P.4-3)/Navigation sys-
tem* (if so equipped)

8.

Hazard warning flasher switch (P.6-2)

9.

Front passenger supplemental air bag
(P.1-35)

10. Fuse box cover (P.8-22)
11. Parking brake (for Automatic Trans-

mission models)
— Parking (P.5-20)

12. Push-button ignition switch (P.5-9)
13. Automatic climate control system

(P.4-30)

14. Cigarette lighter and ashtray (if so

equipped) (P.2-44) or Storage box (if
so equipped) (P.2-48)
— Power outlet (if so equipped)
(P.2-43)

15. Parking brake (for Manual Transmis-

sion models)
— Parking (P.5-20)

16. Heated seat switch (if so equipped)

(P.2-39) or Climate controlled seat
switch (if so equipped) (P.2-41)

17. Retractable hard top operating switch

(P.3-18)

INSTRUMENT PANEL

18. Rear window and outside mirror (if so

equipped) defroster switch (P.2-34)

19. Glove box lid release handle (P.2-47)
20. Trunk release power cancel switch

(P.3-29)

*: Refer to the separate Navigation System
Owner

’s Manual.

Instruments and controls

2-5

2-6

Instruments and controls

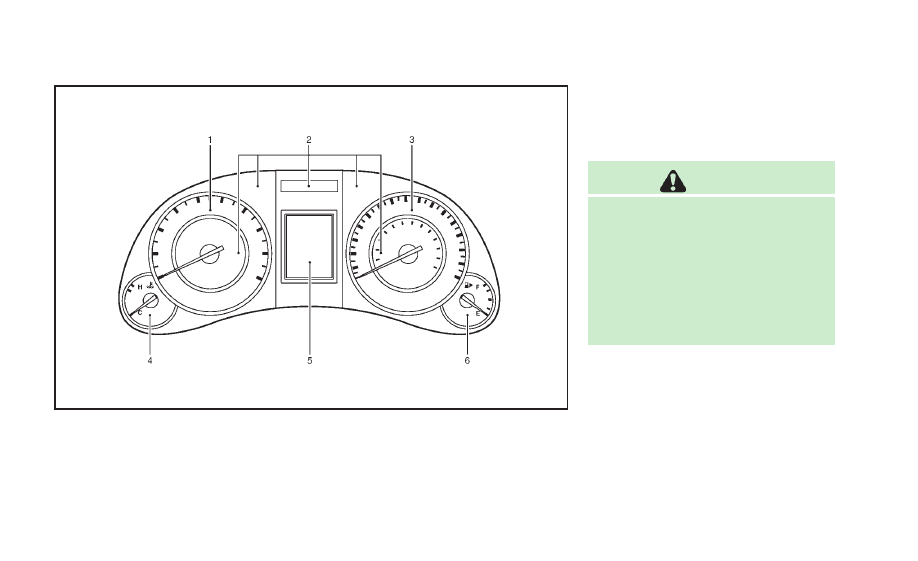

SIC4288

1.

Tachometer (P.2-8)

2.

Warning/Indicator lights (P.2-10)

3.

Speedometer (P.2-7)

4.

Engine coolant temperature gauge
(P.2-8)

5.

Dot matrix liquid crystal display/

Odometer/twin trip odometer
(P.2-17)

6.

Fuel gauge (P.2-9)

The needle indicators in the speedometer,
tachometer, engine coolant temperature
gauge and fuel gauge may move slightly
after the ignition switch is pushed to the
LOCK position. This is not a malfunction.

CAUTION

. For cleaning, use a soft cloth, dampened

with water. Never use a rough cloth,
alcohol, benzine, thinner or any kind of
solvent or paper towel with a chemical
cleaning agent. They will scratch or
cause discoloration to the lens.

. Do not spray any liquid such as water on

the meter lens. Spraying liquid may
cause the system to malfunction.

METERS AND GAUGES

SIC4289

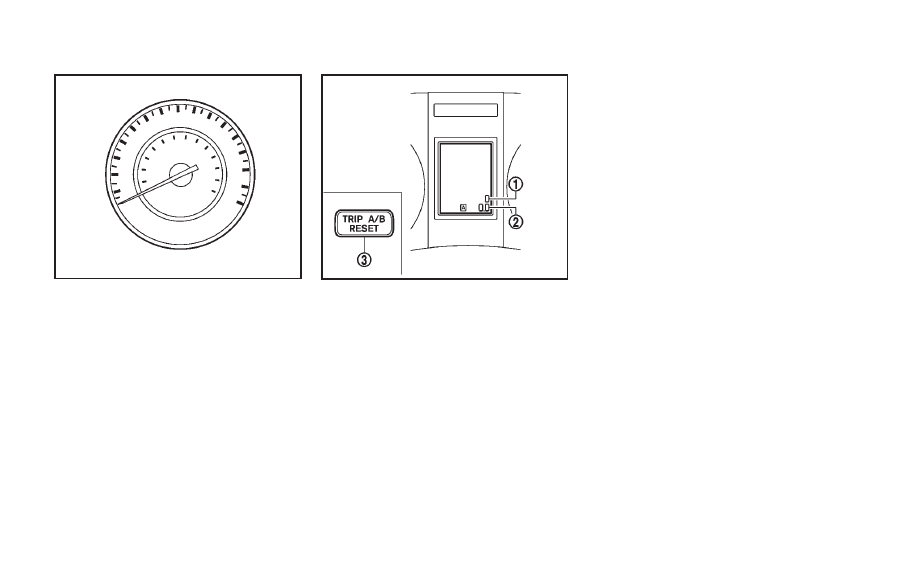

Speedometer

SPEEDOMETER AND ODOMETER

Speedometer

The speedometer indicates vehicle speed
in miles per hour (MPH) and kilometers per
hour (km/h).

SIC3259

Odometer/twin trip odometer

Odometer/twin trip odometer

The odometer

*

1

and twin trip odometer

*

2

are displayed on the dot matrix crystal

display when the ignition switch is in the
ON position.

The odometer records the total distance
the vehicle has been driven.

The twin trip odometer records the dis-
tance of individual trips.

Changing the display:

Pushing the TRIP A/B RESET switch

*

3

at

the bottom left of the combination meter
panel changes the display as follows:

TRIP A

? TRIP B ? TRIP A

Resetting the trip odometer:

Pushing the TRIP A/B RESET switch

*

3

for

more than 1 second resets the trip
odometer to zero.

Average fuel economy and distance to
empty information is also available. (See
“Dot matrix liquid crystal display” (P.2-17)
and

“How to use STATUS button” (P.4-9).)

Instruments and controls

2-7

2-8

Instruments and controls

SIC4290

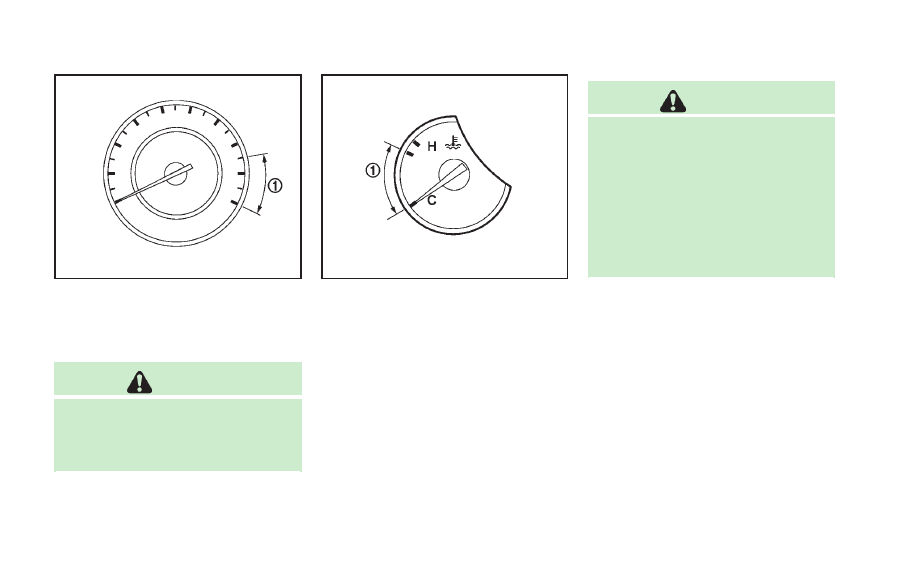

TACHOMETER

The tachometer indicates engine speed in
revolutions per minute (RPM).

Do not rev

the engine into the red zone

*

1

.

CAUTION

When engine speed approaches the red
zone, shift to a higher gear or reduce engine
speed. Operating the engine in the red zone
may cause serious engine damage.

SIC4291

ENGINE COOLANT TEMPERATURE
GAUGE

The gauge indicates the engine coolant
temperature.

The engine coolant temperature is within
the normal range when the gauge needle
points within the zone

*

1

shown in the

illustration.

The engine coolant temperature varies with
the outside air temperature and driving
conditions.

CAUTION

If the gauge indicates engine coolant
temperature near the hot (H) end of the
normal range, reduce vehicle speed to
decrease temperature. If gauge is over the
normal range, stop the vehicle as soon as
safely possible. If the engine is overheated,
continued operation of the vehicle may
seriously damage the engine. See

“If your

vehicle overheats

” (P.6-16) for immediate

action required.

SIC4292

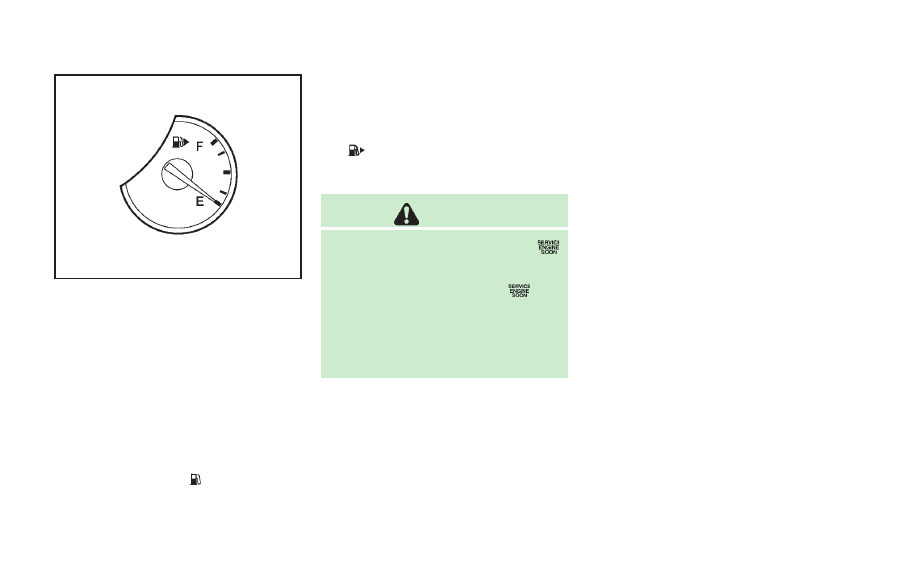

FUEL GAUGE

The gauge indicates the

approximate fuel

level in the tank.

The gauge may move slightly during
braking, turning, acceleration, or going up
or down hills.

The gauge needle returns to E (Empty) after
the ignition switch is pushed to the OFF
position.

Refill the fuel tank before the gauge
registers

“E” (Empty).

The low fuel warning

appears on the

dot matrix liquid crystal display when the
fuel tank is getting low. Refuel as soon as it

is convenient, preferably before the gauge
reaches

“E”. There will be a small reserve

of fuel in the tank when the fuel gauge
needle reaches

“E”.

The

indicates that the fuel-filler door is

located on the front passenger

’s side of the

vehicle.

CAUTION

. If the vehicle runs out of fuel, the

malfunction indicator light (MIL) may
come on. Refuel as soon as possible.
After a few driving trips, the

light

should turn off. If the light remains on
after a few driving trips, have the vehicle
inspected by an INFINITI retailer.

. For additional information, see “Mal-

function Indicator Light (MIL)

” (P.2-15).

Instruments and controls

2-9

2-10

Instruments and controls

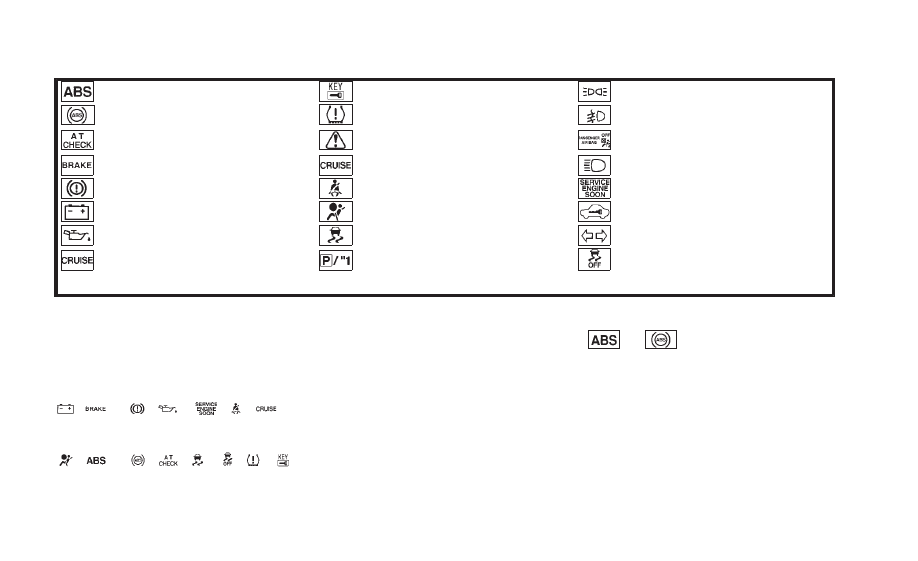

Anti-lock Braking System (ABS) warning
light

Intelligent Key warning light

Exterior light indicator

Low tire pressure warning light

Front fog light indicator light

Automatic transmission check warning
light*

Master warning light

Front passenger air bag status light

Brake warning light

Preview Function warning light (orange)*

High beam indicator light

Seat belt warning light

Malfunction Indicator Light (MIL)

Charge warning light

Supplemental air bag warning light

Security indicator light

Engine oil pressure warning light

Vehicle Dynamic Control (VDC) warning light

Turn signal/hazard indicator lights

Intelligent Cruise Control (ICC) system
warning light (orange)*

Automatic transmission position indicator
light*

Vehicle Dynamic Control (VDC) off indicator
light

*: if so equipped

CHECKING BULBS

With all doors closed, apply the parking
brake and push the ignition switch to the
ON position without starting the engine.
The following lights will come on (if so
equipped):

,

or

,

,

,

,

The following lights come on briefly and
then go off (if so equipped):

,

or

,

,

,

,

,

If any light does not come on, it may
indicate a burned-out bulb or an open
circuit in the electrical system. Have the

system checked by an INFINITI retailer.

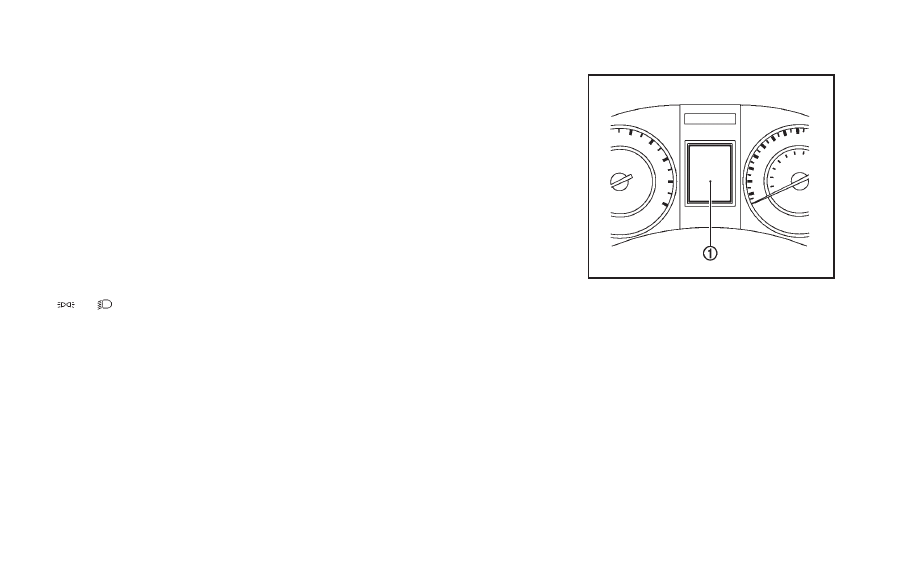

Some indicators and warnings are also
displayed on the dot matrix crystal display
between the speedometer and tachometer.
(See

“Dot matrix liquid crystal display”

(P.2-17).)

WARNING LIGHTS

or

Anti-lock Braking

System (ABS) warning light

When the ignition switch is in the ON
position, the Anti-lock Braking System
(ABS) warning light illuminates and then
turns off. This indicates the ABS is opera-
tional.

If the ABS warning light illuminates while
the engine is running, or while driving, it
may indicate the ABS is not functioning
properly. Have the system checked by an
INFINITI retailer.

WARNING/INDICATOR LIGHTS AND
AUDIBLE REMINDERS

If an ABS malfunction occurs, the anti-lock
function is turned off. The brake system
then operates normally, but without anti-
lock assistance. (See

“Brake system” (P.5-

52).)

Automatic transmission check

warning light (if so equipped)

When the ignition switch is pushed to the
ON position, the light comes on for 2
seconds. If the light comes on at any other
time, it may indicate the transmission is
not functioning properly. Have your INFINITI
retailer check and repair the transmission.

or

Brake warning light

This light functions for both the parking
brake and the foot brake systems.

Parking brake indicator:

When the ignition switch is in the ON
position, the light comes on when the
parking brake is applied.

Low brake fluid warning light:

When the ignition switch is in the ON
position, the light warns of a low brake
fluid level. If the light comes on while the
engine is running with the parking brake
not applied, stop the vehicle and perform
the following:

1. Check the brake fluid level. If brake

fluid is necessary, add fluid and have
the system checked by your INFINITI
retailer. (See

“Brake and clutch fluid”

(P.8-13).)

2. If the brake fluid level is correct, have

the warning system checked by an
INFINITI retailer.

Anti-lock Braking System (ABS) warning
indicator:

When the parking brake is released and
the brake fluid level is sufficient, if both
the brake warning light and the Anti-lock
Braking System (ABS) warning light illumi-
nate, it may indicate the ABS is not
functioning properly. Have the brake sys-
tem checked, and if necessary repaired, by
an INFINITI retailer promptly. (See

“Anti-

lock Braking System (ABS) warning light

”

(P.2-10).)

WARNING

. Your brake system may not be working

properly if the warning light is on.
Driving could be dangerous. If you judge
it to be safe, drive carefully to the
nearest service station for repairs.

Otherwise, have your vehicle towed
because driving it could be dangerous.

. Pressing the brake pedal with the

engine stopped and/or low brake fluid
level may increase your stopping dis-
tance and braking will require greater
pedal effort as well as pedal travel.

. If the brake fluid level is below the

minimum or MIN mark on the brake fluid
reservoir, do not drive until the brake
system has been checked at an INFINITI
retailer.

Charge warning light

If the light comes on while the engine is
running, it may indicate the charging
system is not functioning properly. Turn
the engine off and check the alternator
belt. If the belt is loose, broken, missing or
if the light remains on, see an INFINITI
retailer immediately.

CAUTION

Do not continue driving if the alternator belt
is loose, broken or missing.

Instruments and controls

2-11

2-12

Instruments and controls

Engine oil pressure warning

light

This light warns of low engine oil pressure.
If the light flickers or comes on during
normal driving, pull off the road in a safe
area, stop the engine

immediately and call

an INFINITI retailer or other authorized
repair shop.

The engine oil pressure warning light is
not designed to indicate a low oil level.
Use the dipstick to check the oil level. (See
“Engine oil” (P.8-10).)

CAUTION

Running the engine with the engine oil
pressure warning light on could cause
serious damage to the engine almost
immediately. Such damage is not covered
by warranty. Turn off the engine as soon as
it is safe to do so.

Intelligent Cruise Control (ICC)

system warning light (orange; if so
equipped)

This light comes on if there is a malfunc-
tion in the Intelligent Cruise Control (ICC)

system.

If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, resume driving and set
the ICC system again.

If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the
vehicle is still driveable under normal
conditions, have the vehicle checked at
an INFINITI retailer.

Intelligent Key warning light

After the ignition switch is pushed to the
ON position, this light comes on for about
2 seconds and then turns off.

This light warns of a malfunction with the
Intelligent Key system.

If the light comes on while the engine is
stopped, it may be impossible to start the
engine. If the light comes on while the
engine is running, you can drive the
vehicle. However in these cases, contact
an INFINITI retailer for repair as soon as
possible.

Low tire pressure warning

light

Your vehicle is equipped with a Tire
Pressure Monitoring System (TPMS) that
monitors the tire pressure of all tires
except the spare.

The low tire pressure warning light warns
of low tire pressure or indicates that the
TPMS is not functioning properly.

After the ignition switch is pushed ON, this
light illuminates for about 1 second and
turns off.

Low tire pressure warning:

If the vehicle is being driven with low tire
pressure, the warning light will illuminate.
A CHECK TIRE PRESSURE warning also
appears in the dot matrix liquid crystal
display.

When the low tire pressure warning light
illuminates, you should stop and adjust
the tire pressure to the recommended
COLD tire pressure shown on the Tire and
Loading Information label. The low tire
pressure warning light does not automati-
cally turn off when the tire pressure is
adjusted. After the tire is inflated to the
recommended pressure, the vehicle must
be driven at speeds above 16 MPH (25

km/h) to activate the TPMS and turn off the
low tire pressure warning light. Use a tire
pressure gauge to check the tire pressure.

The CHECK TIRE PRESSURE warning ap-
pears each time the ignition switch is
placed in the ON position as long as the
low tire pressure warning light remains
illuminated.

For additional information, see

“Dot matrix

liquid crystal display

” (P.2-17), “Tire Pres-

sure Monitoring System (TPMS)

” (P.5-4)

and

“Tire Pressure Monitoring System

(TPMS)

” (P.6-3).

TPMS malfunction:

If the TPMS is not functioning properly, the
low tire pressure warning light will flash for
approximately 1 minute when the ignition
switch is pushed ON. The light will remain
on after 1 minute. Have the system
checked by an INFINITI retailer. The CHECK
TIRE PRESSURE warning does not appear if
the low tire pressure warning light illumi-
nates to indicate a TPMS malfunction.

For additional information, see

“Tire Pres-

sure Monitoring System (TPMS)

” (P.5-4).

WARNING

. If the light does not illuminate with the

ignition switch pushed ON, have the
vehicle checked by an INFINITI retailer as
soon as possible.

. If the light illuminates while driving,

avoid sudden steering maneuvers or
abrupt braking, reduce vehicle speed,
pull off the road to a safe location and
stop the vehicle as soon as possible.
Driving with under-inflated tires may
permanently damage the tires and in-
crease the likelihood of tire failure.
Serious vehicle damage could occur
and may lead to an accident and could
result in serious personal injury. Check
the tire pressure for all four tires. Adjust
the tire pressure to the recommended
COLD tire pressure shown on the Tire
and Loading Information label to turn
the low tire pressure warning light OFF. If
the light still illuminates while driving
after adjusting the tire pressure, a tire
may be flat. If you have a flat tire,
replace it with a spare tire as soon as
possible.

. When a spare tire is mounted or a wheel

is replaced, the TPMS will not function
and the low tire pressure warning light
will flash for approximately 1 minute.
The light will remain on after the 1
minute. Contact your INFINITI retailer as
soon as possible for tire replacement
and/or system resetting.

. Replacing tires with those not originally

specified by INFINITI could affect the
proper operation of the TPMS.

CAUTION

. The TPMS is not a substitute for the

regular tire pressure check. Be sure to
check the tire pressure regularly.

. If the vehicle is being driven at speeds of

less than 16 MPH (25 km/h), the TPMS
may not operate correctly.

. Be sure to install the specified size of

tires to the four wheels correctly.

Master warning light

When the ignition switch is in the ON
position, the master warning light illumi-

Instruments and controls

2-13

2-14

Instruments and controls

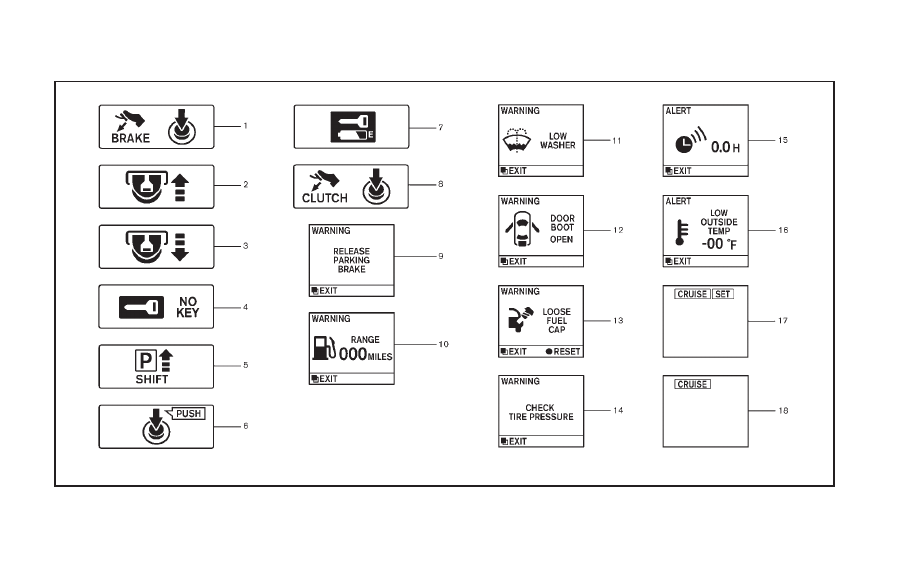

nates if any of the following are displayed
on the dot matrix liquid crystal display:
. No key warning
. Low fuel warning
. Low washer fluid warning
. Parking brake release warning
. Door/trunk open warning
. Loose fuel cap warning
. Check tire pressure warning
See

“Dot matrix liquid crystal display” (P.2-

17).

Preview Function warning light

(orange; if so equipped)

The light comes on if there is a malfunction
in the Brake Assist (with Preview Function)
system.

If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine, resume driving and set
the ICC system again.

If it is not possible to set the system or the
indicator stays on, it may indicate that the
system is malfunctioning. Although the
vehicle is still driveable under normal
conditions, have the vehicle checked at
an INFINITI retailer.

Seat belt warning light

The light and chime remind you to fasten
seat belts. The light illuminates whenever
the ignition switch is pushed to the ON
position, and will remain illuminated until
the driver

’s seat belt is fastened. At the

same time, the chime will sound for about
6 seconds unless the driver

’s seat belt is

securely fastened.

The seat belt warning light for the front
passenger will illuminate if the seat belt is
not fastened when the front passenger

’s

seat is occupied. For approximately 5
seconds after the ignition switch is in the
ON position, the system does not activate
the warning light for the front passenger.

See

“Seat belts” (P.1-11) for precautions

on seat belt usage.

Supplemental air bag warning

light

After pushing the ignition switch to the ON
position, the supplemental air bag warning
light will illuminate. The supplemental air
bag warning light will turn off after about 7
seconds if the supplemental front air bag
and supplemental side air bag, curtain
side-impact air bag systems and/or pre-
tensioner seat belt are operational.

If any of the following conditions occur, the
front air bag, side air bag, curtain air bag
and pretensioner systems needs servicing
and your vehicle must be taken to your
nearest INFINITI retailer.
. The supplemental air bag warning light

remains on after approximately 7 sec-
onds.

. The supplemental air bag warning light

flashes intermittently.

. The supplemental air bag warning light

does not come on at all.

Unless checked and repaired, the supple-
mental restraint systems and/or the pre-
tensioners may not function properly.

For additional information, see

“Supple-

mental restraint system

” (P.1-35).

WARNING

If the supplemental air bag warning light is
on, it could mean that the front air bag, side
air bag, curtain air bag systems and/or
pretensioner systems will not operate in an
accident. To help avoid injury to yourself or
others, have your vehicle checked by a
retailer as soon as possible.

Vehicle Dynamic Control (VDC)

warning light

The light will blink when the VDC system or
the traction control system is operating,
thus alerting the driver that the vehicle is
nearing its traction limits. The road surface
may be slippery.

When the vehicle dynamic control warning
light illuminates when the vehicle dynamic
control system is turned on, this light
alerts the driver to the fact that the vehicle
dynamic control system

’s fail-safe mode is

operating, for example the vehicle dynamic
control system may not be functioning
properly. Have the system checked by an
INFINITI retailer. If a malfunction occurs in
the system, the vehicle dynamic control
system function will be canceled but the
vehicle is still driveable. For additional
information, see

“Vehicle Dynamic Control

(VDC) system

” (P.5-56) of this manual.

INDICATOR LIGHTS

Automatic transmission posi-

tion indicator light (if so equipped)

When the ignition switch is pushed to the
ON position, the indicator shows the
automatic shift position.

In the manual shift mode, when the
transmission does not shift to the selected
gear due to the transmission protection
mode, the AT position indicator light will
blink and a chime will sound.

(See

“Automatic transmission” (P.5-13).)

Exterior light indicator

This indicator illuminates when the head-
light switch is turned to the AUTO,

or

position and the front side marker

lights, the front parking lights, instrument
panel lights, rear combination lights,
license plate lights or headlights are on.
The indicator turns off when these lights
are turned off.

Front fog light indicator light

The front fog light indicator light illumi-
nates when the front fog lights are on. (See
“Fog light switch” (P.2-39).)

Front passenger air bag status

light

The front passenger air bag status light
(

) located under the climate controls

will be lit and the passenger front air bag
will be OFF depending on how the front
passenger seat is being used.

For front passenger air bag status light
operation, see

“INFINITI Advanced Air Bag

System (front seats)

” (P.1-40) of this

manual.

High beam indicator light

This light comes on when the headlight
high beam is on and goes out when the low
beam is selected.

Malfunction Indicator Light

(MIL)

If the malfunction indicator light comes on
steady or blinks while the engine is
running, it may indicate a potential emis-
sion control malfunction.

The malfunction indicator light may also
come on steady if the fuel-filler cap is loose
or missing, or if the vehicle runs out of fuel.
Check to make sure the fuel-filler cap is
installed and closed tightly, and that the
vehicle has at least 3 US gallons (14 liters)

Instruments and controls

2-15

2-16

Instruments and controls

of fuel in the fuel tank.

After a few driving trips, the

light

should turn off if no other potential
emission control system malfunction ex-
ists.

If this indicator light remains on for 20
seconds and then blinks for 10 seconds
when the engine is not running, it indicates
that the vehicle is not ready for an
emission control system inspection/main-
tenance test. (See

“Readiness for Inspec-

tion/Maintenance (I/M) test

” (P.9-23).)

Operation:

The malfunction indicator light will come
on in one of two ways:
. Malfunction indicator light on steady —

An emission control system malfunc-
tion has been detected. Check the fuel-
filler cap if the LOOSE FUEL CAP
warning appears in the dot matrix
liquid crystal display. If the fuel-filler
cap is loose or missing, tighten or
install the cap and continue to drive the
vehicle. The

light should turn off

after a few driving trips. If the

light

does not turn off after a few driving
trips, have the vehicle inspected by an
INFINITI retailer. You do not need to

have your vehicle towed to the retailer.

. Malfunction indicator light blinking —

An engine misfire has been detected
which may damage the emission con-
trol system.
To reduce or avoid emission control
system damage:

a)

Do not drive at speeds above 45 MPH
(72 km/h).

b)

Avoid hard acceleration or decelera-
tion.

c)

Avoid steep uphill grades.

d)

If possible, reduce the amount of
cargo being hauled or towed.

The malfunction indicator light may
stop blinking and remain on.
Have the vehicle inspected by an
INFINITI retailer. You do not need to
have your vehicle towed to the retailer.

CAUTION

Continued vehicle operation without having
the emission control system checked and
repaired as necessary could lead to poor
driveability, reduced fuel economy, and
possible damage to the emission control
system.

Security indicator light

The light blinks when the ignition switch is
in the ACC, OFF or LOCK position. This
function indicates the security system
equipped on the vehicle is operational.

If the security system is malfunctioning,
this light will remain on while the ignition
switch is in the ON position. For additional
information, see

“Security systems” (P.2-

28).

Turn signal/hazard indicator

lights

The light flashes when the turn signal
switch lever or hazard switch is turned on.

Vehicle Dynamic Control (VDC)

off indicator light

The light comes on when the vehicle
dynamic control off switch is pushed to
OFF. This indicates that the vehicle dynamic
control system and traction control system
are not operating.

AUDIBLE REMINDERS

Key reminder chime

A chime will sound if the driver side door is
opened while the ignition switch is pushed
to the ACC position or pushed to the OFF or
LOCK position with the Intelligent Key left
in the Intelligent Key port. Make sure the
ignition switch is pushed to the OFF
position, and take the Intelligent Key with
you when leaving the vehicle.

Light reminder chime

A chime will sound when the driver side
door is opened with the light switch in the

or

position and the ignition switch

in the ACC, OFF or LOCK position.

Turn the light switch off when you leave the
vehicle.

Parking brake reminder chime

The parking brake reminder chime will
sound if the vehicle is driven at more than
4 MPH (7 km/h) with the parking brake
applied. Stop the vehicle and release the
parking brake.

Brake pad wear warning

The disc brake pads have audible wear
warnings. When a brake pad requires
replacement, it will make a high pitched
scraping sound when the vehicle is in
motion. This scraping sound will first occur
only when the brake pedal is depressed.
After the wear of the brake pad is
increased, the sound will be heard all the
time even if the brake pedal is not
depressed. Have the brakes checked as
soon as possible if the warning sound is
heard.

Seat belt warning chime

The seat belt warning chime will sound for
about 6 seconds unless the driver

’s seat

belt is securely fastened.

SIC4293

The dot matrix liquid crystal display

*

1

is

located between the tachometer and the
speedometer, and it displays the auto-
matic transmission position indicator (if so
equipped), the Intelligent Cruise Control
(ICC) system (if so equipped) information,
the Intelligent Key operation information,
retractable hard top indicators and other
warnings and information.
. Automatic Transmission (AT)

— “Warning/indicator lights and audi-

ble reminders

” (P.2-10).

— “Driving the vehicle” (P.5-13).

Instruments and controls

2-17

DOT MATRIX LIQUID CRYSTAL DISPLAY

2-18

Instruments and controls

. Intelligent Cruise Control (ICC) system

— “Intelligent Cruise Control (ICC) sys-

tem

” (P.5-23).

. Intelligent Key system

— “Intelligent Key system” (P.3-7).
— “Push-button ignition switch” (P.5-

9).

. Retractable hard top

— “Retractable hard top” (P.3-18).

JVI0534X

Instruments and controls

2-19
