9-6

Technical and consumer information

above symptoms are encountered, have
your vehicle checked at an INFINITI retailer
or other competent service facility.

However, now and then you may notice
light spark knock for a short time while
accelerating or driving up hills. This is no
cause for concern, because you get the
greatest fuel benefit when there is light
spark knock for a short time under heavy
engine load.

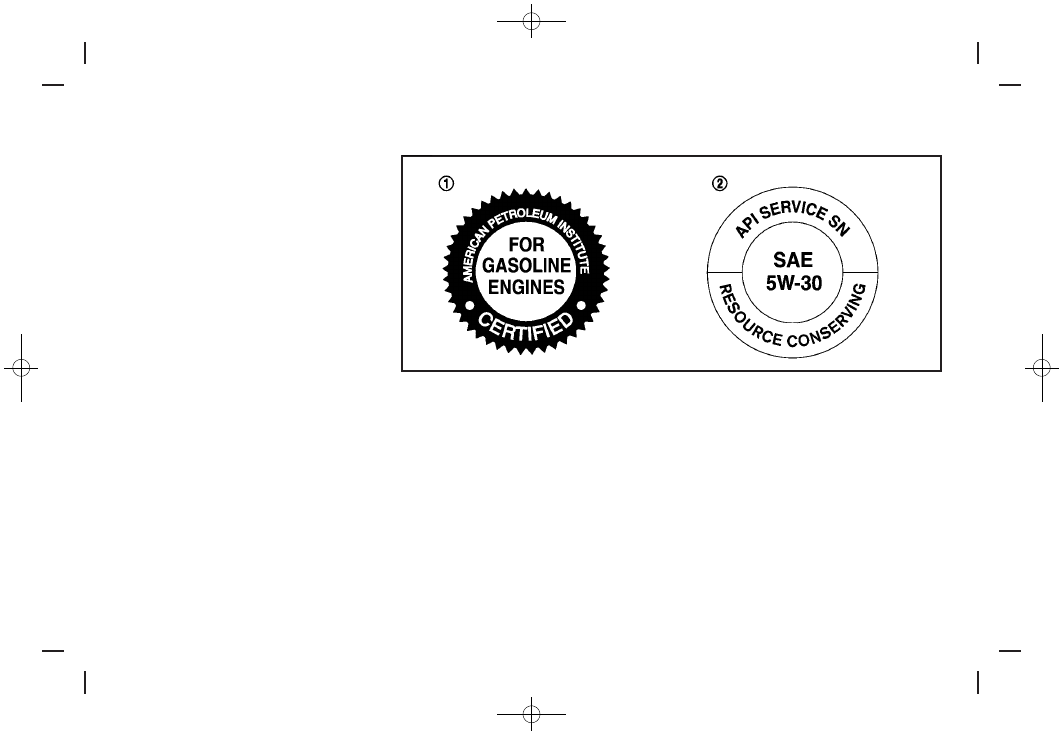

JVT0159X

1.

API certification mark

2.

API service symbol

ENGINE OIL AND OIL FILTER RE-
COMMENDATION

Selecting the correct oil

It is essential to choose the correct grade,
quality, and viscosity engine oil to ensure
satisfactory engine life and performance,
see “Capacities and recommended fuel/
lubricants” (P.9-2). INFINITI recommends
the use of an energy conserving oil in
order to improve fuel economy.

Select only engine oils that meet the

American Petroleum Institute (API) certifi-
cation or International Lubricant Standar-
dization and Approval Committee (ILSAC)
certification and SAE viscosity standard.
These oils have the API certification mark
on the front of the container. Oils which do
not have the specified quality label should
not be used as they could cause engine
damage.

Oil additives

INFINITI does not recommend the use of oil
additives. The use of an oil additive is not
necessary when the proper oil type is used
and maintenance intervals are followed.

Condition:

Black plate (457,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

Oil which may contain foreign matter or
has been previously used should not be
used.

Oil viscosity

The engine oil viscosity or thickness
changes with temperature. Because of this,
it is important that the engine oil viscosity
be selected based on the temperatures at
which the vehicle will be operated before
the next oil change. Choosing an oil
viscosity other than that recommended
could cause serious engine damage.

Selecting the correct oil filter

Your new vehicle is equipped with a high-
quality genuine NISSAN oil filter. When
replacing, use the genuine oil filter or its
equivalent for the reason described in
change intervals.

Change intervals

The oil and oil filter change intervals for
your engine are based on the use of the
specified quality oils and filters. Oil and
filter other than the specified quality, or oil
and filter change intervals longer than
recommended could reduce engine life.
Damage to engines caused by improper
maintenance or use of incorrect oil and

filter quality and/or viscosity is not covered
by the new INFINITI vehicle limited warran-
ties.

Your engine was filled with a high quality
engine oil when it was built. You do not
have to change the oil before the first
recommended change interval. Oil and
filter change intervals depend upon how
you use your vehicle. Operation under the
following conditions may require more
frequent oil and filter changes.

. repeated short distance driving at cold

outside temperatures,

. driving in dusty conditions,
. extensive idling,
. stop and go “rush hour” traffic,
Refer to the “INFINITI Service and Main-
tenance Guide” for the maintenance sche-
dule.

AIR CONDITIONING SYSTEM RE-
FRIGERANT AND LUBRICANT RE-
COMMENDATIONS

The air conditioning system in your
INFINITI vehicle must be charged with the
refrigerant HFC-134a (R-134a) and the
lubricant, NISSAN A/C system oil Type S
or the exact equivalents.

CAUTION

The use of any other refrigerant or lubricant
will cause severe damage to the air con-
ditioning system and will require the repla-
cement of all air conditioner system
components.

The refrigerant HFC-134a (R-134a) in your
INFINITI vehicle will not harm the earth’s
ozone layer. Although this refrigerant does
not affect the earth’s atmosphere, certain
governmental regulations require the re-
covery and recycling of any refrigerant
during automotive air conditioning system
service. Your INFINITI retailer has the
trained technicians and equipment needed
to recover and recycle your air conditioning
system refrigerant.

Contact an INFINITI retailer when servicing
your air conditioning system.

Technical and consumer information

9-7

Condition:

Black plate (458,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-8

Technical and consumer information

ENGINE

Model

VQ37VHR

Type

Gasoline, 4-cycle

Cylinder arrangement

6-cylinder, V-slanted at 608

Bore 6 Stroke

in (mm)

3.760 6 3.385 (95.5 6 86.0)

Displacement

cu in (cm

3

)

225.54 (3,696)

Firing order

1-2-3-4-5-6

Idle speed

rpm

No adjustment is necessary.

Ignition timing (B.T.D.C.)

degree/rpm

Spark plug

Standard

FXE24HR-11

Spark plug gap (Normal)

in (mm)

0.043 (1.1)

Camshaft operation

Timing chain

This spark ignition system complies with the Canadian standard ICES-002.

STI0425

SPECIFICATIONS

Condition:

Black plate (459,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

WHEELS AND TIRES

Road wheel

Sedan:

Type

Size

Offset in (mm)

Conventional

17 6 7-1/2J

1.77 (45)

18 6 7-1/2J

1.77 (45)

Front:
Rear:

18 6 7-1/2J
18 6 8-1/2J

1.77 (45)
1.97 (50)

Spare

17 6 4T
18 6 4T

1.18 (30)
0 (0)

Coupe:

Type

Size

Offset in (mm)

Conventional

18 6 8J
19 6 8-1/2J

1.69 (43)

Front:
Rear:

19 6 8-1/2J
19 6 9J

1.69 (43)
1.77 (45)

Spare

17 6 4T
18 6 4T

1.18 (30)
0 (0)

Technical and consumer information

9-9

Condition:

Black plate (460,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-10

Technical and consumer information

Tire

Sedan:

Type

Size

Pressure PSI (kPa) [Cold]

Conventional

P225/55R17 95V

33 (230)

P225/50R18 94V

Front:
Rear:

225/50R18 95W
245/45R18 96W

Spare (T-type)

T145/80D17 107M
T145/70R18 107M

60 (420)

Coupe:

Type

Size

Pressure PSI (kPa) [Cold]

Conventional

P225/50R18 94V

33 (230)

P225/45R19 92V

35 (240)

Front:
Rear:

225/45R19 92W
245/40R19 94W

35 (240)

Spare (T-type)

T145/80D17 107M
T145/70R18 107M

60 (420)

DIMENSIONS

in (mm)

Sedan:

Overall length (with front
license plate)

188.1 (4,779)
189.0 (4,800)*10

Overall length (without
front license plate)

187.9 (4,773)
189.0 (4,800)*10

Overall width

69.8 (1,773)

Overall height

57.2 (1,453)*1*2
57.8 (1,468)*4

Front tread

59.8 (1,520)

Rear tread

59.8 (1,520)*2
60.2 (1,530)*1*3*4

Wheelbase

112.2 (2,850)

Coupe:

Overall length (with front
license plate)

183.2 (4,653)*8
183.8 (4,669)*9
185.2 (4,705)*11

Overall length (without
front license plate)

183.1 (4,650)*8
183.7 (4,665)*9
185.0 (4,700)*11

Overall width

71.8 (1,823)

Overall height

54.8 (1,390)*5
54.9 (1,393)*6
55.4 (1,406)*7

Front tread

60.8 (1,545)

Rear tread

61.4 (1,560)

Wheelbase

112.2 (2,850)

Condition:

Black plate (461,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

*1: Sedan/Two-Wheel Drive (2WD)/17-in

tire models

*2: Sedan/Two-Wheel Drive (2WD)/18-in

tire models (FR: 225/50R18, RR:
245/45R18)

*3: Sedan/Two-Wheel Drive (2WD)/18-in

tire models (FR, RR: 225/50R18)

*4: Sedan/All-Wheel Drive (AWD) models
*5: Coupe/Two-Wheel Drive (2WD)/18-in

tire models

*6: Coupe/Two-Wheel Drive (2WD)/19-in

tire models

*7: Coupe/All-Wheel Drive (AWD) models
*8: Coupe/Standard models
*9: Coupe/Sports models
*10:Sedan/Aerodynamic Package model
*11:Coupe/INFINITI Performance Line

model

If you plan to travel in another country,
you should first find out if the fuel
available is suitable for your vehicle’s
engine.

Using fuel with too low an octane rating
may cause engine damage. All gasoline
vehicles must be operated with unleaded
gasoline. Therefore, avoid taking your
vehicle to areas where appropriate fuel is
not available.

When transferring the registration of your
vehicle to another country, state, province
or district, it may be necessary to modify
the vehicle to meet local laws and regula-
tions.

The laws and regulations for motor vehicle
emission control and safety standards vary
according to the country, state, province or
district; therefore, vehicle specifications
may differ.

When any vehicle is to be taken into
another country, state, province or district
and registered, its modifications, trans-
portation, and registration are the respon-
sibility of the user. INFINITI is not
responsible for any inconvenience that
may result.

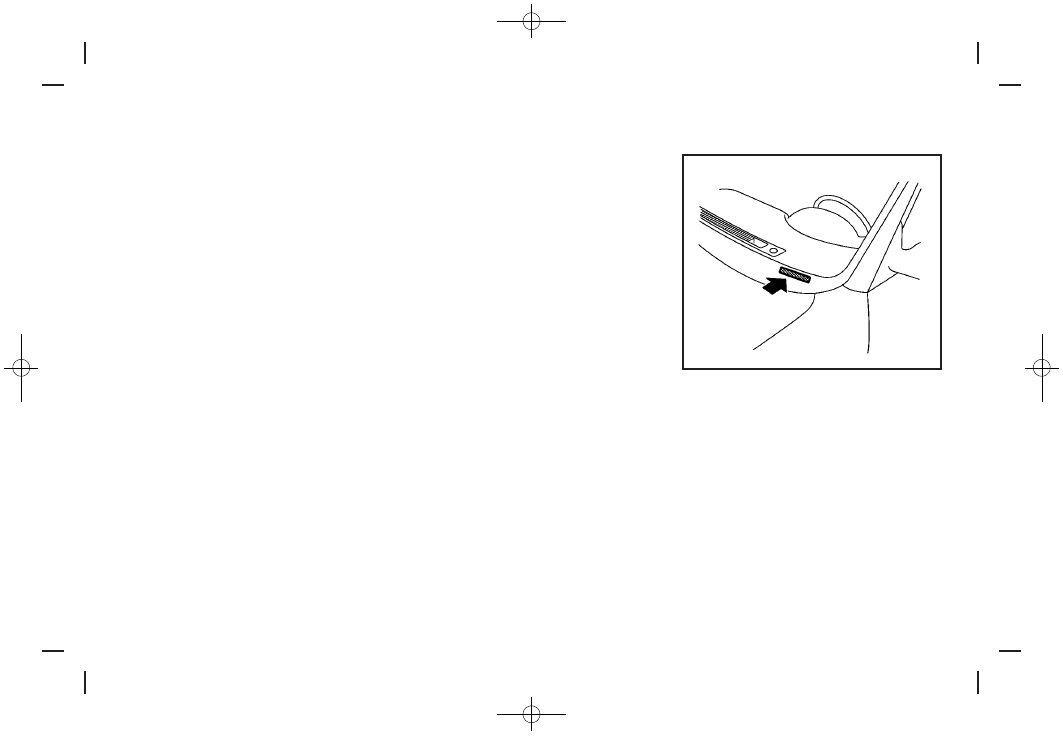

STI0431

VEHICLE IDENTIFICATION NUMBER
(VIN) PLATE

The vehicle identification number plate is
attached as shown. This number is the
identification for your vehicle and is used
in the vehicle registration.

Technical and consumer information

9-11

WHEN TRAVELING OR REGISTERING YOUR
VEHICLE IN ANOTHER COUNTRY

VEHICLE IDENTIFICATION

Condition:

Black plate (462,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-12

Technical and consumer information

STI0492

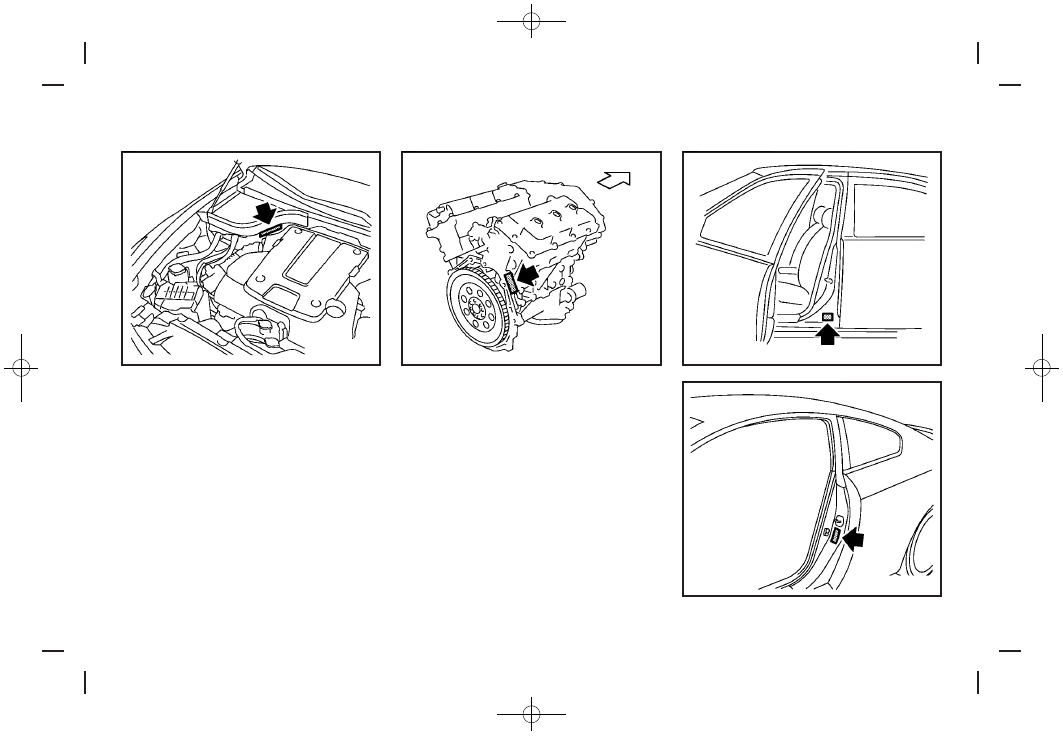

VEHICLE IDENTIFICATION NUMBER
(chassis number)

The number is stamped as shown in the
engine compartment.

STI0509

ENGINE SERIAL NUMBER

The number is stamped on the engine as
shown.

STI0493

Sedan

STI0707

Coupe

Condition:

Black plate (463,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

F.M.V.S.S./C.M.V.S.S. CERTIFICA-
TION LABEL

The Federal/Canadian Motor Vehicle Safety
Standards (F.M.V.S.S./C.M.V.S.S.) certifica-
tion label is affixed as shown. This label
contains valuable vehicle information, such
as: Gross Vehicle Weight Ratings (GVWR),
Gross Axle Weight Rating (GAWR), month
and year of manufacture, Vehicle Identifi-
cation Number (VIN), etc. Review it care-
fully.

STI0422

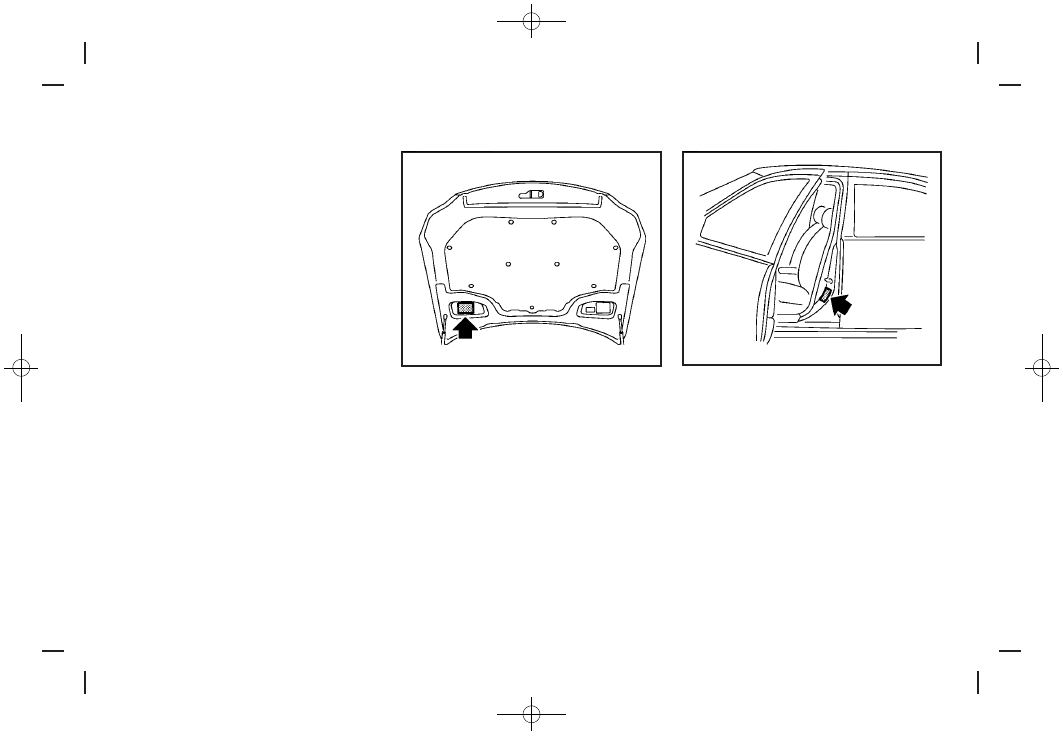

EMISSION CONTROL INFORMATION
LABEL

The emission control information label is
attached as shown.

STI0494

TIRE AND LOADING INFORMATION
LABEL

The cold tire pressure is shown on the Tire
and Loading Information label affixed to
the pillar as illustrated.

Technical and consumer information

9-13

Condition:

Black plate (464,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-14

Technical and consumer information

STI0495

AIR CONDITIONER SPECIFICATION
LABEL

The air conditioner specification label is
attached as shown.

STI0696

Sedan

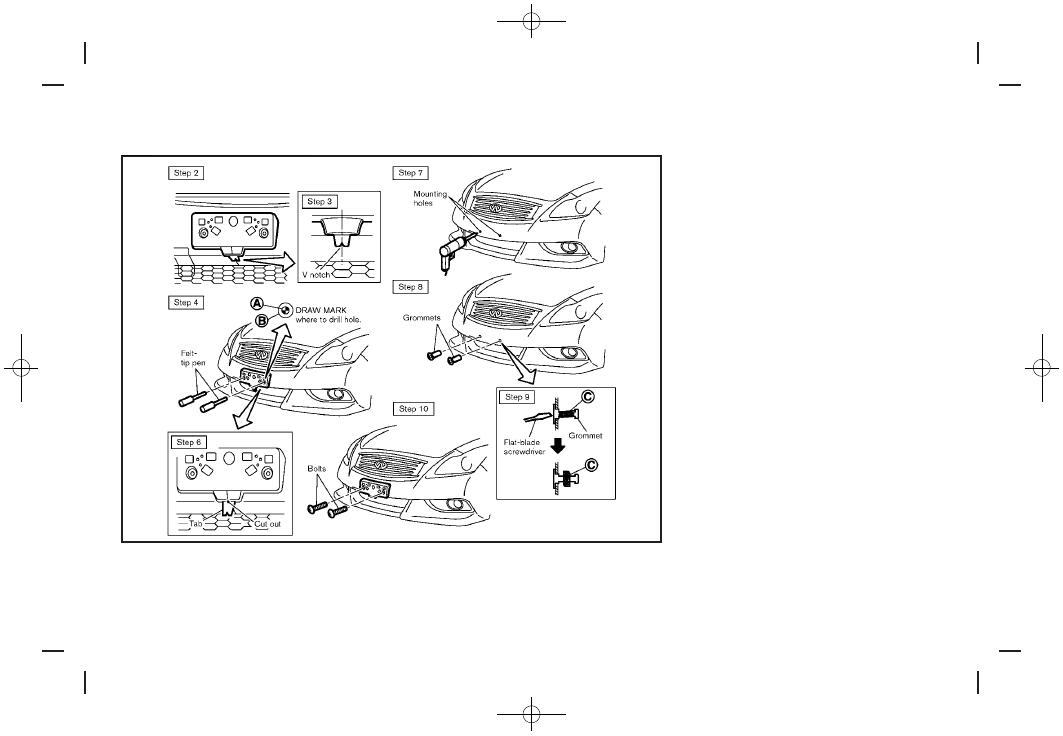

INSTALLING FRONT LICENSE PLATE

Condition:

Black plate (465,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

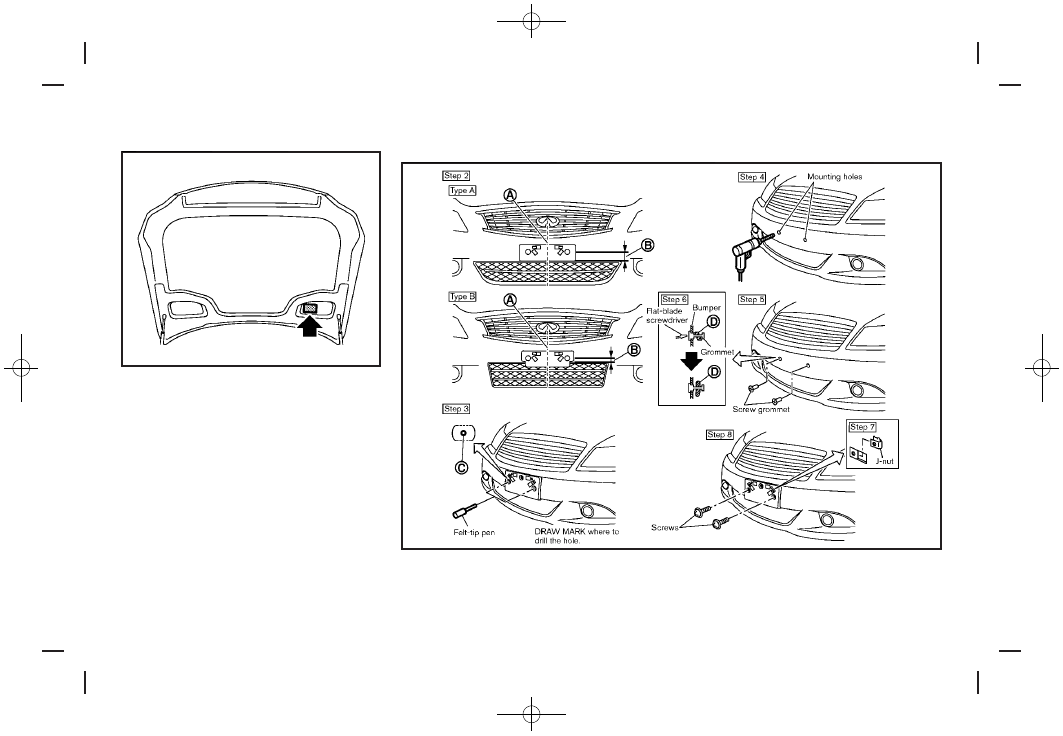

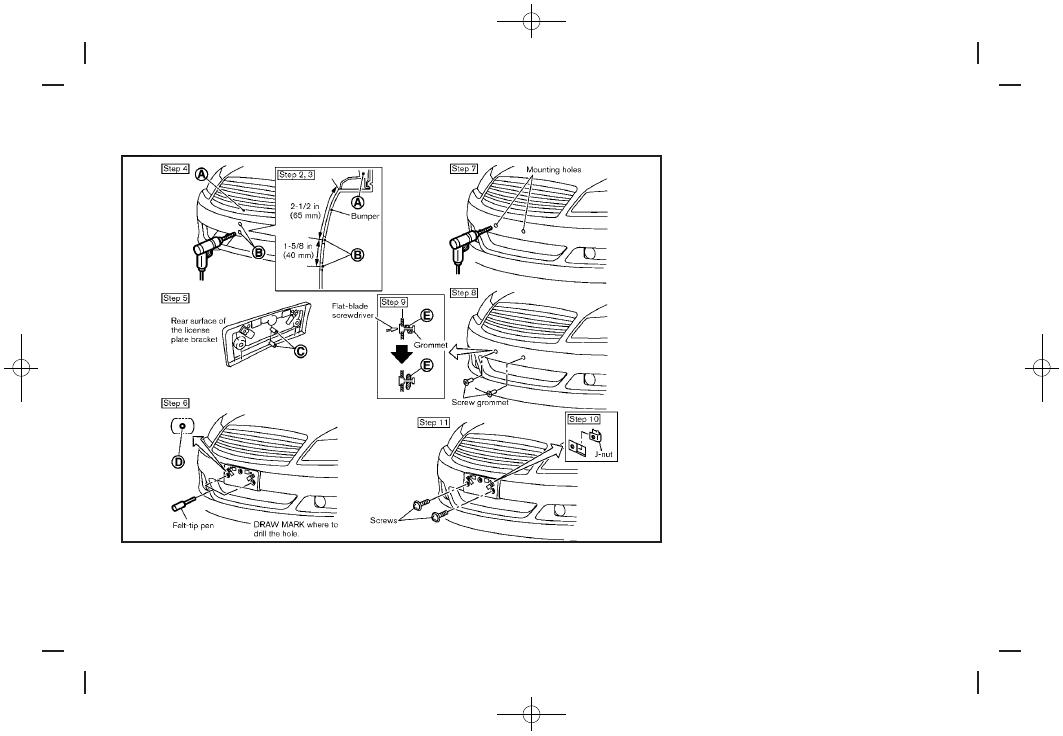

Use the following steps to mount the
license plate:

Before mounting the license plate, confirm
that the following parts are enclosed in the
plastic bag.

. License plate bracket
. J-nut 6 2
. Screw 6 2
. Screw grommet 6 2
Only use the recommended mounting
position, otherwise the Intelligent Cruise
Control (ICC) sensor obstruction (if so
equipped) may result.

SEDAN

1. Park the vehicle on flat, level ground.

2. Locate the center position

*

A

as

illustrated. Position the license plate
bracket at a distance of approximately
0.35 in (9 mm)

*

B

from the bottom of

the bumper. Hold the license plate
bracket in place.

3. Mark the center of the hole

*

C

with a

felt-tip pen.

4. Carefully drill two pilot holes using a

0.39 in (10 mm) drill bit at the marked
locations. (Be sure that the drill only
goes through the bumper fascia.)

5. Insert grommets into the hole on the

fascia.

6. Insert a flat-blade screwdriver into the

grommet hole to add 908 turn onto the
part

*

D

.

7. Insert a J-nut into the license plate

bracket before placing the license plate
bracket on the fascia.

8. Install the license plate bracket with

screws.

9. Install the license plate with bolts that

are no longer than 0.55 in (14 mm).

Technical and consumer information

9-15

Condition:

Black plate (466,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-16

Technical and consumer information

STI0813

Coupe (except for INFINITI Performance Line model)

COUPE (except for INFINITI Perfor-
mance Line model)

1. Park the vehicle on flat, level ground.

2. Locate the center position indicator

*

A

on the lower part of the grille. Measure
straight down from the edge where the
bumper and grille meet to the aligning
holes

*

B

, keeping the tape measure

lined up with the center position
indicator.

3. Mark the holes

*

B

with a felt-tip pen.

4. For Sports models: Carefully drill the

two aligning holes

*

B

using a 0.39 in

(10 mm) drill bit at the marked loca-
tions. (Be sure that the drill only goes
through the bumper fascia.)

5. For Sports models: Line up the bosses

*

C

or license plate bracket with the

holes and hold the license plate brack-
et in place.

6. Mark the center of the holes

*

D

with a

felt-tip pen.

7. Carefully drill the two pilot holes using

a 0.39 in (10 mm) drill bit at the marked
locations. (Be sure that the drill only
goes through the bumper fascia.)

8. Insert grommets into the hole on the

Condition:

Black plate (467,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

fascia.

9. Insert a flat-blade screwdriver into the

grommet hole to add 908 turn onto the
part

*

E

.

10. Insert a J-nut into the license plate

bracket before placing the license plate
bracket on the fascia.

11. Install the license plate bracket with

screws.

12. Install the license plate with bolts that

are no longer than 0.55 in (14 mm).

Technical and consumer information

9-17

Condition:

Black plate (468,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-18

Technical and consumer information

STI0805

Coupe (INFINITI Performance Line model)

COUPE (INFINITI Performance Line
model)

1. Park the vehicle on flat, level ground.

2. Temporarily fit the license plate bracket

on the center of the front bumper
fascia.

3. For horizontal position adjustment,

place and hold the underside tab of
the license plate bracket on the front
bumper fascia to align the tab’s V notch
with the edge of a bead on the upper
side of front bumper fascia.

4. Hold the license plate bracket and mark

the points

*

A

on the bumper facia

through the center of the holes

*

B

with

a felt-tip pen.

5. Remove the license plate bracket.

6. Detach the license plate bracket and

cut the underside tab by using a cutter.

7. Carefully drill two shallow pilot holes

*

A

using a 0.39 in (10 mm) drill bit at

the marked locations. (Be sure that the
drill only goes through the fascia, or
damage to the nut may occur.)

8. Insert Grommets into the hole on the

front bumper fascia.

Condition:

Black plate (469,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9. Insert a flat-blade screwdriver into the

grommet hole to add a 908 turn onto
the part

*

C

.

10. Install the license plate bracket with

the bolts.

11. Install the license plate with bolts that

are not longer than 0.55 in (14 mm).

WARNING

.

It is extremely dangerous to ride
in a cargo area inside the vehicle.
In a collision, people riding in
these areas are more likely to be
seriously injured or killed.

.

Do not allow people to ride in any
area of vehicle that is not
equipped with seats and seat
belts.

.

Be sure everyone in your vehicle is
in a seat and using a seat belt
properly.

TERMS

It is important to familiarize yourself
with the following terms before
loading your vehicle:

.

Curb Weight (actual weight of your

vehicle) - vehicle weight includ-
ing: standard and optional equip-
ment, fluids, emergency tools,
and spare tire assembly. This

weight does not include passen-
gers and cargo.

.

GVW (Gross Vehicle Weight) - curb

weight plus the combined weight
of passengers and cargo.

.

GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle,
passengers, luggage, hitch, trailer
tongue load and any other op-
tional equipment. This informa-
tion is located on the F.M.V.S.S./
C.M.V.S.S. label.

.

GAWR (Gross Axle Weight Rating) -

maximum weight (load) limit spe-
cified for the front or rear axle.
This information is located on the
F.M.V.S.S./C.M.V.S.S. label.

.

GCWR (Gross Combined Weight

Rating) - The maximum total
weight rating of the vehicle, pas-
sengers, cargo, and trailer.

.

Vehicle Capacity Weight, Load

limit, Total load capacity - max-
imum total weight limit specified

Technical and consumer information

9-19

VEHICLE LOADING INFORMATION

Condition:

Black plate (470,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

9-20

Technical and consumer information

of the load (passengers and car-
go) for the vehicle. This is the
maximum combined weight of
occupants and cargo that can be
loaded into the vehicle. If the
vehicle is used to tow a trailer,
the trailer tongue weight must be
included as part of the cargo load.
This information is located on the
Tire and Loading Information la-
bel.

.

Cargo capacity - permissible

weight of cargo, the weight of
total occupants weight subtracted
from the load limit.

STI0365

VEHICLE LOAD CAPACITY

Do not exceed the load limit of your
vehicle shown as “The combined
weight of occupants and cargo” on
the Tire and Loading Information
label. Do not exceed the number of
occupants shown as “Seating Capa-
city” on the Tire and Loading In-
formation label.

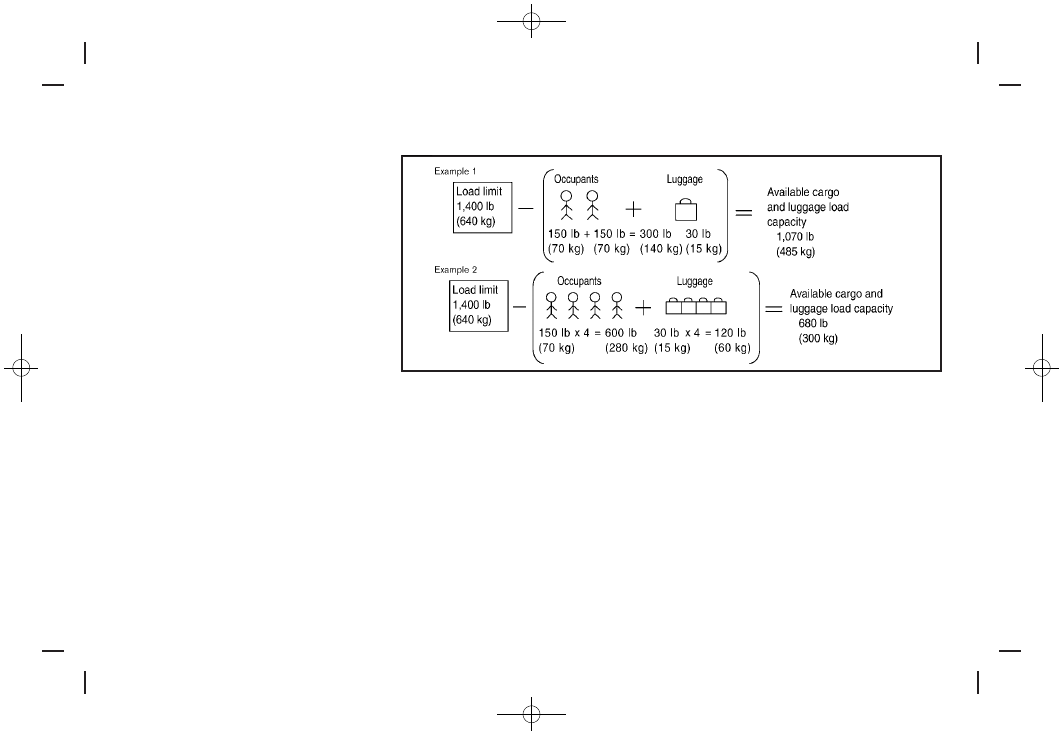

To get “the combined weight of
occupants and cargo”, add the
weight of all occupants, then add

the total luggage weight. Examples
are shown in the illustration.

Steps for determining correct load
limit

1.

Locate the statement “The com-
bined weight of occupants and
cargo should never exceed XXX kg
or XXX lbs” on your vehicle’s
placard.

2.

Determine the combined weight of
the driver and passengers that
will be riding in your vehicle.

Condition:

Black plate (471,1)

[ Edit: 2012/ 7/ 6 Model: V36-D ]

3.

Subtract the combined weight of
the driver and passengers from
XXX kg or XXX lbs.

4.

The resulting figure equals the
available amount of cargo and
luggage load capacity. For exam-
ple, if the XXX amount equals
1400 lbs. and there will be five
150 lb. passengers in your vehi-
cle, the amount of available cargo
and luggage load capacity is 650
lbs. (1400 − 750 (5 x 150) = 650
lbs or 640 − 340 (5 x 70) = 300
kg.)

5.

Determine the combined weight of
luggage and cargo being loaded
on the vehicle. That weight may
not safely exceed the available
cargo and luggage load capacity
calculated in Step 4.

6.

If your vehicle will be towing a
trailer, load from your trailer will
be transferred to your vehicle.
Consult this manual to determine
how this reduces the available

cargo and luggage load capacity
of your vehicle.

Before driving a loaded vehicle,
confirm that you do not exceed the
Gross Vehicle Weight Rating (GVWR)
or the Gross Axle Weight Rating
(GAWR) for your vehicle. (See “Mea-
surement of weights” (P.9-22).)
Also check tires for proper inflation
pressures. See the Tire and Loading
Information label.

LOADING TIPS

.

The GVW must not exceed GVWR

or GAWR as specified on the F.M.V.
S.S./C.M.V.S.S. certification label.

.

Do not load the front and rear axle

to the GAWR. Doing so will exceed
the GVWR.

WARNING

.

Properly secure all cargo to help
prevent it from sliding or shifting.
Do not place cargo higher than the

seatbacks. In a sudden stop or
collision, unsecured cargo could
cause personal injury.

.

Do not load your vehicle any
heavier than the GVWR or the
maximum front and rear GAWRs.
If you do, parts of your vehicle can
break, tire damage could occur, or
it can change the way your vehicle
handles. This could result in loss
of control and cause personal
injury.

.

Overloading could not only short-
en the life of your vehicle and the
tires, but also could lead to
hazardous vehicle handling and
long braking distance. This may
cause a premature tire malfunc-
tion, which could result in a
serious accident and personal in-
jury. Failures caused by overload-
ing are not covered by the
vehicle’s warranty.

Technical and consumer information

9-21

Condition:
