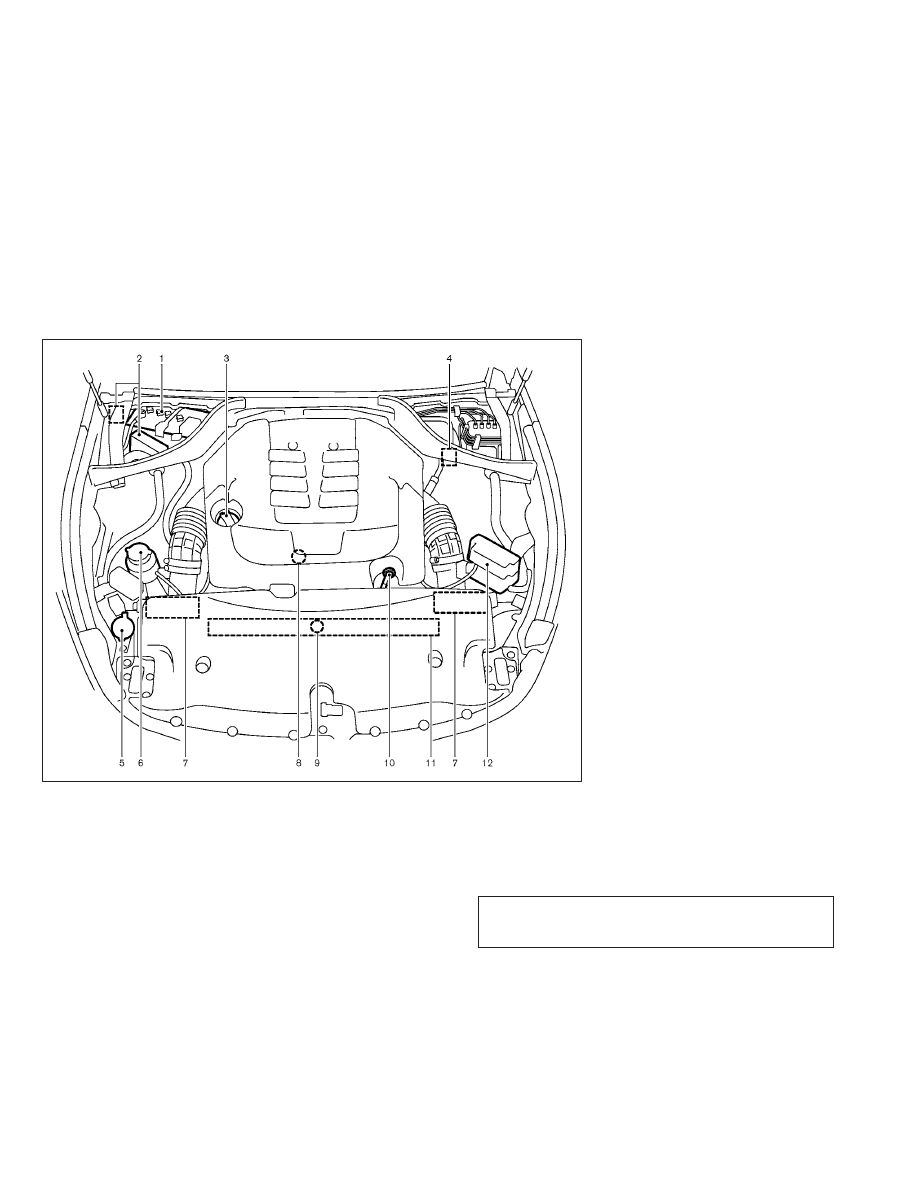

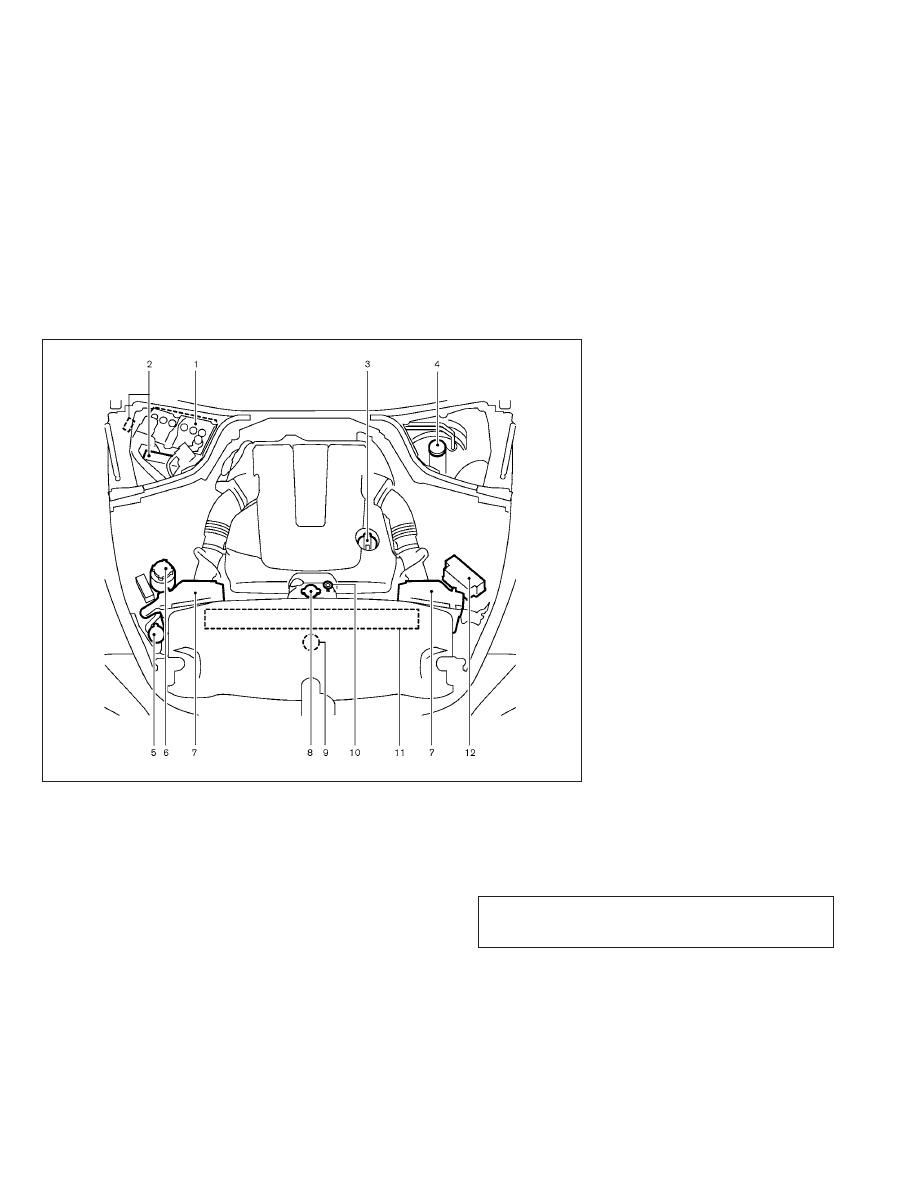

1. Battery

2. Fuse/fusible link holder

3. Engine oil filler cap

4. Brake fluid reservoir

5. Window washer fluid reservoir

6. Power steering fluid reservoir

7. Air cleaner

8. Radiator filler cap

9. Engine coolant reservoir

10. Engine oil dipstick

11. Drive belts

12. Fuse/fusible link holder

SDI2538

Maintenance and do-it-yourself

8-7

췽

—

—
01/13/10—pattie

墍

VQ37VHR ENGINE

To remove the engine compartment cover, un-
hook the clips located as illustrated.

SDI2551

8-8

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍

1. Battery

2. Fuse/fusible link holder

3. Engine oil filler cap

4. Brake fluid reservoir

5. Window washer fluid reservoir

6. Power steering fluid reservoir

7. Air cleaner

8. Radiator filler cap

9. Engine coolant reservoir

10. Engine oil dipstick

11. Drive belts

12. Fuse/fusible link holder

SDI2537

Maintenance and do-it-yourself

8-9

췽

—

—
01/13/10—pattie

墍

The engine cooling system is filled at the factory
with a high-quality, year-round, anti-freeze
coolant solution. The antifreeze solution con-
tains rust and corrosion inhibitors, therefore
additional cooling system additives are not
necessary.

WARNING

● Never remove the radiator cap when the en-

gine is hot. Wait until the engine and radia-
tor cool down. Serious burns could be
caused by high pressure fluid escaping from
the radiator. See precautions in “IF YOUR
VEHICLE OVERHEATS” in the “6. In case of
emergency” section of this manual.

● The radiator is equipped with a pressure

type radiator cap. To prevent engine dam-
age, use only a genuine NISSAN radiator cap.

CAUTION

When adding or replacing coolant, be sure to
use

only

a

Genuine

NISSAN

Long

Life

Antifreeze/Coolant (blue) or equivalent with
the proper mixture ratio of 50% antifreeze and
50% demineralized or distilled water. The life
expectancy of the factory-fill coolant is 105,000
miles (168,000 km) or 7 years. Mixing any other
type of coolant or the use of non-distilled water
will reduce the life expectancy of the factory-fill
coolant. Refer to the INFINITI Service and Main-
tenance Guide for more details. The use of
other types of coolant solutions may damage
the engine cooling system.

Outside

temperature

down to

Antifreeze

Demineral-

ized water

or distilled

water

°F

°C

⫺30

⫺35

50%

50%

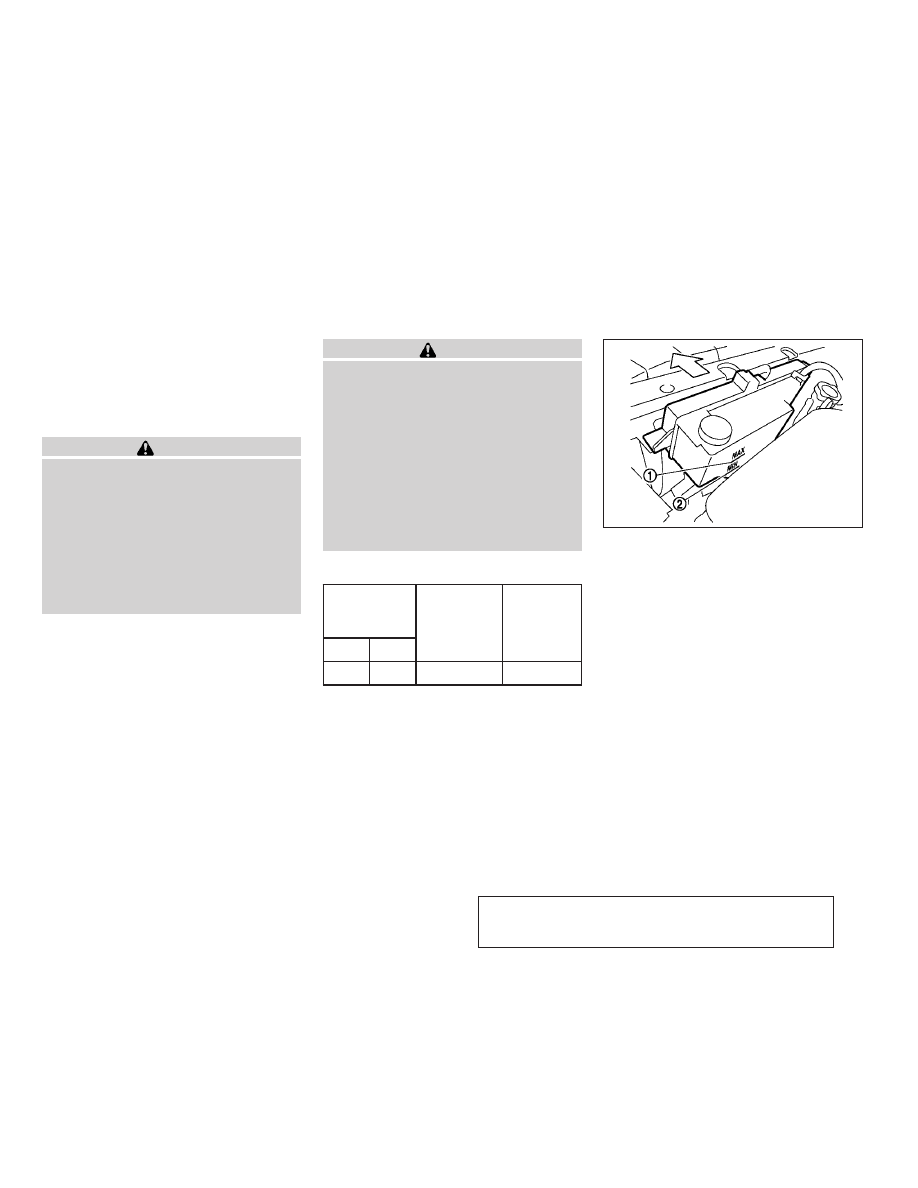

CHECKING ENGINE COOLANT LEVEL

Check the coolant level

in the reservoir when the

engine is cold. If the coolant level is below MIN

䊊

2

, open the reservoir tank cap and add coolant

up to the MAX

䊊

1

level. If the reservoir tank is

empty, check the coolant level in the radiator
when the engine is cold. If there is insufficient
coolant in the radiator, fill the radiator with
coolant up to the filler opening and also add it
to the reservoir tank up to the MAX level

䊊

1

.

Tighten the cap securely after adding engine
coolant.

If the cooling system requires coolant fre-
quently, have it checked by an INFINITI retailer.

SDI2043

ENGINE COOLING SYSTEM

8-10

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍

CHANGING ENGINE COOLANT

Major cooling system repairs should be per-
formed by an INFINITI retailer. The service pro-
cedures can be found in the appropriate INFINITI
Service Manual.

Improper servicing can result in reduced heater
performance and engine overheating.

WARNING

● To avoid the danger of being scalded, never

change the coolant when the engine is hot.

● Never remove the radiator cap when the en-

gine is hot. Serious burns could be caused by
high pressure fluid escaping from the
radiator.

● Avoid direct skin contact with used coolant.

If skin contact is made, wash thoroughly
with soap or hand cleaner as soon as
possible.

● Keep coolant out of reach of children and

pets.

Engine coolant must be disposed of properly.
Check your local regulations.

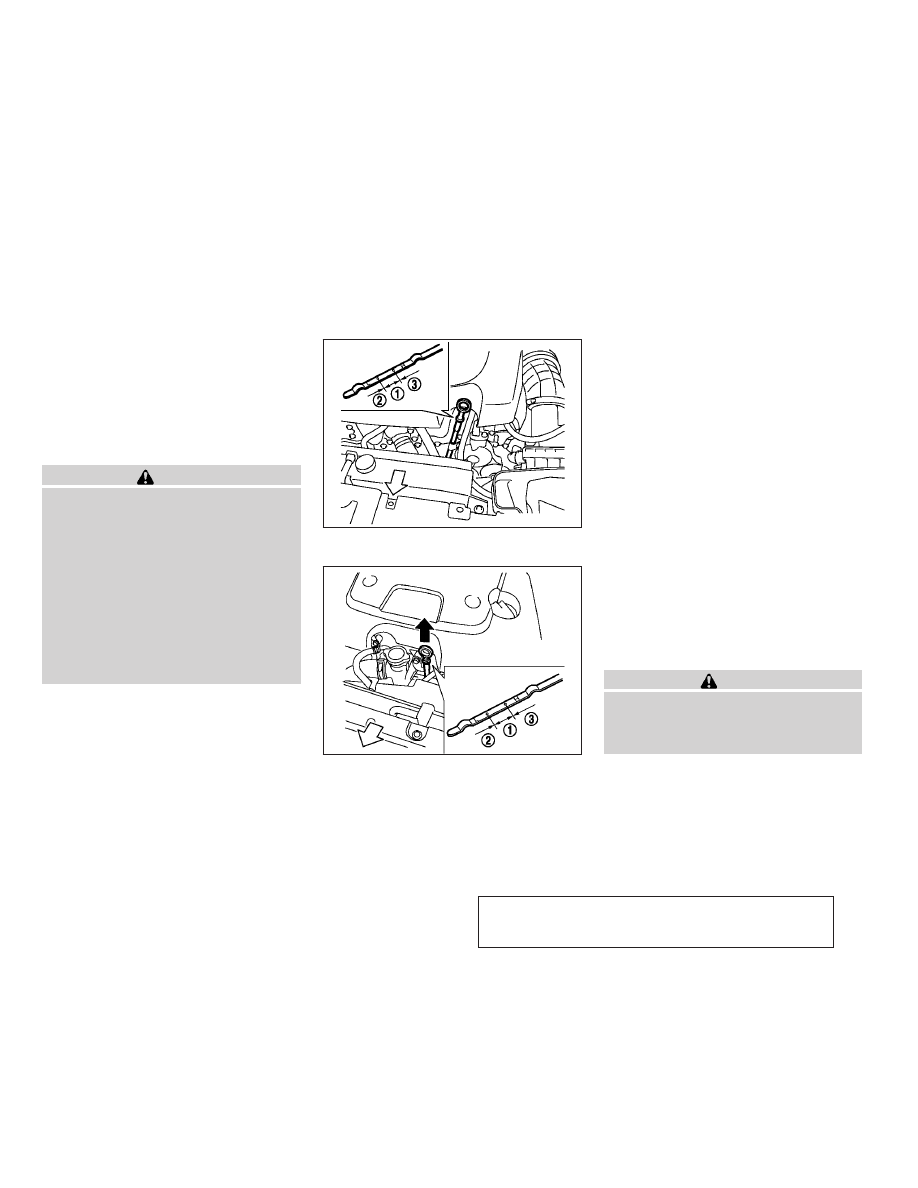

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn off the engine.

Wait more than 15

minutes for the oil to drain back into the oil
pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check the

oil level. It should be within the range

䊊

1

.

If the oil level is below

䊊

2

, remove the oil

filler cap and pour recommended oil
through the opening.

Do not overfill

䊊

3

.

6. Recheck oil level with the dipstick.

It is normal to add some oil between oil mainte-
nance intervals or during the break-in period,
depending on the severity of operating condi-
tions.

CAUTION

Oil level should be checked regularly. Operat-
ing the engine with an insufficient amount of oil
can damage the engine, and such damage is
not covered by warranty.

VK56VD engine

SDI2541

VQ37VHR engine

SDI2045

ENGINE OIL

Maintenance and do-it-yourself

8-11

췽

—

—
01/13/10—pattie

墍

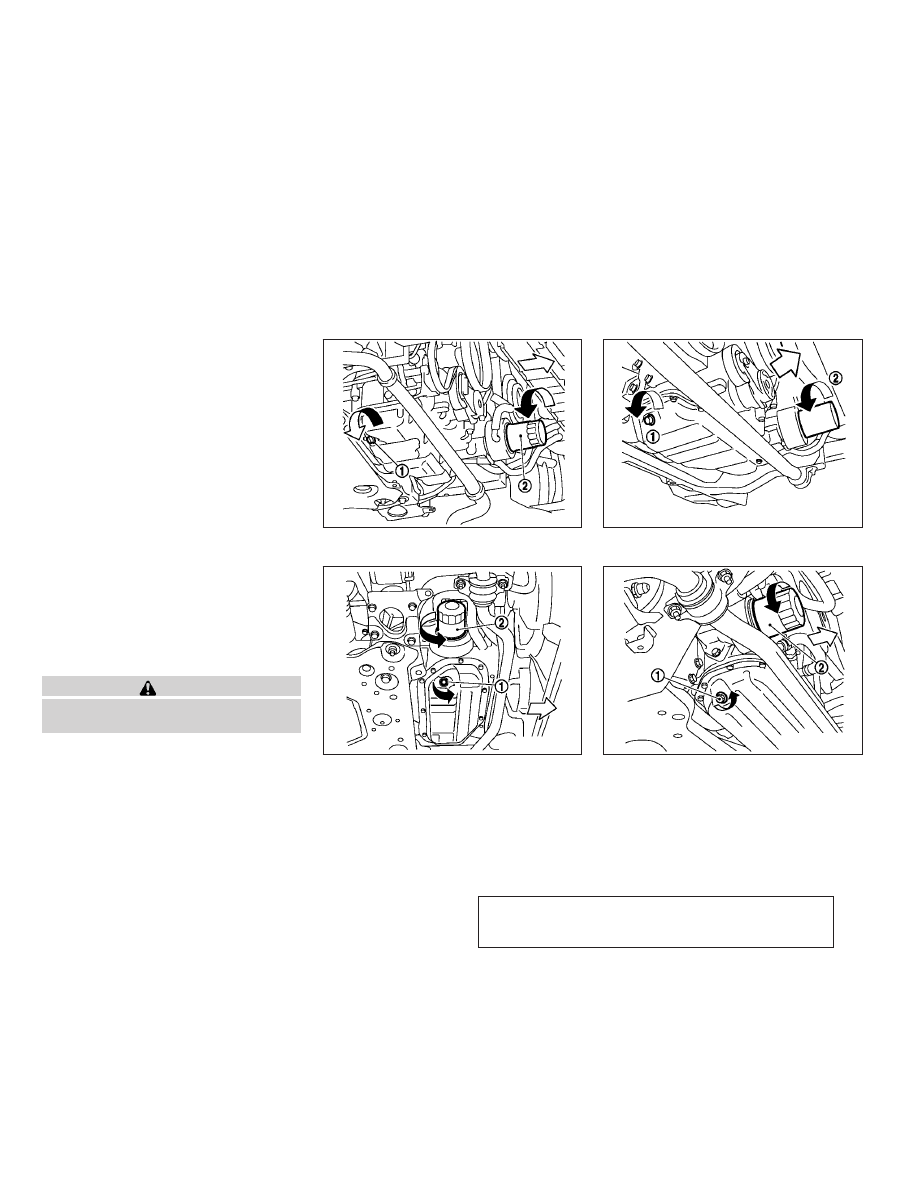

CHANGING ENGINE OIL AND FILTER
Vehicle set-up

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn the engine off and wait more than 15

minutes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack stands.

● Place the safety jack stands under the

vehicle jack-up points.

● A suitable adapter should be attached to

the jack stand saddle.

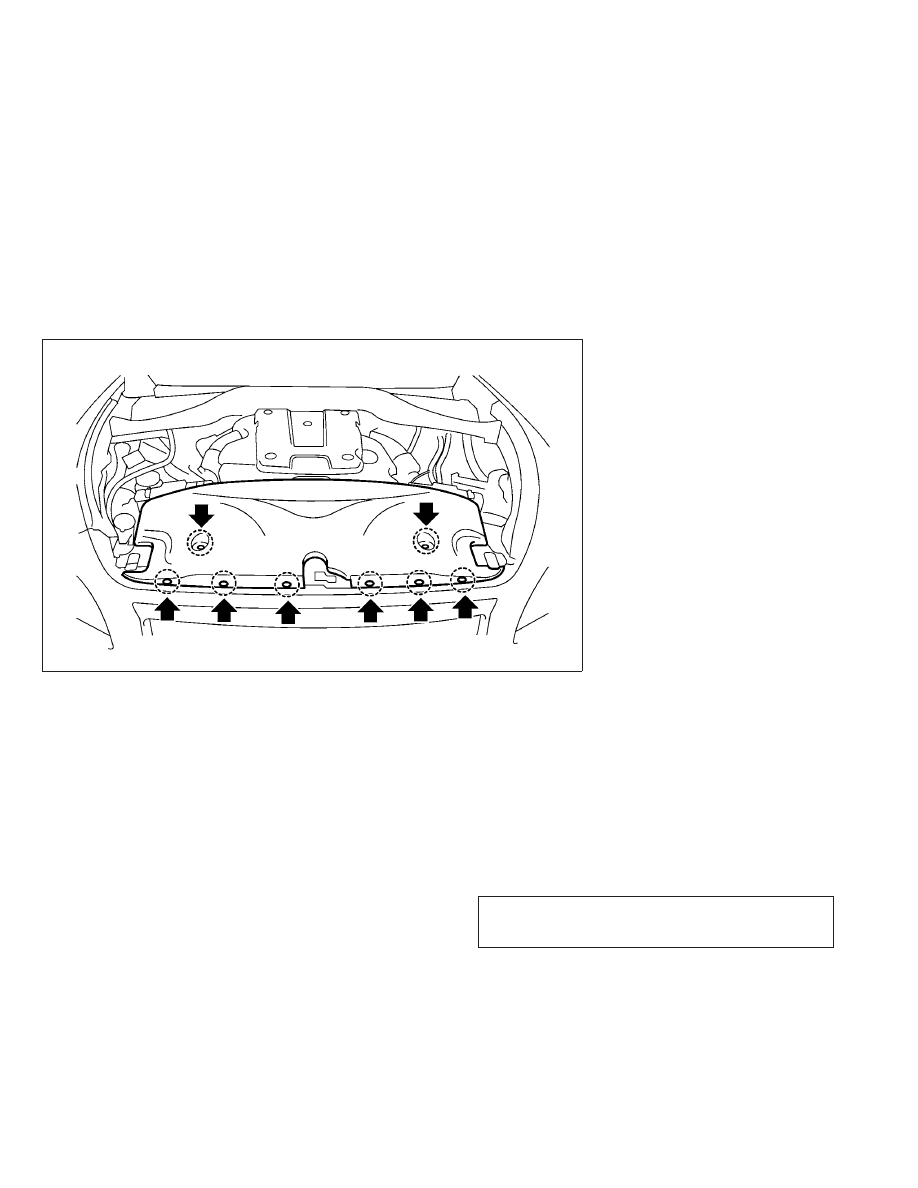

5. Remove the plastic engine undercover.

a. Remove the small plastic clip at the center

point of the undercover.

b. Then remove the other bolts that hold the

undercover in place.

CAUTION

Make sure the correct lifting and support
points are used to avoid vehicle damage.

VK56VD engine — 2WD models

SDI2543

VQ37VHR engine — 2WD models

SDI2335

VK56VD engine — AWD models

SDI2320

VQ37VHR engine — AWD models

SDI2047

8-12

Maintenance and do-it-yourself

췽

—

—
01/13/10—tbrooks

墍

Engine oil and filter

1. Place a large drain pan under the drain

plug.

2. Remove the oil filler cap.

3. Remove the drain plug

䊊

1

with a wrench

and completely drain the oil.

CAUTION

Be careful not to burn yourself, as the engine oil
is hot.

● Waste oil must be disposed of properly.
● Check your local regulations.

4. (Perform steps 4 to 7 only when the

engine oil filter change is needed.)

Loosen the oil filter

䊊

2

with an oil filter

wrench. Remove the oil filter by turning it by
hand.

5. Wipe the engine oil filter mounting sur-

face with a clean rag.

CAUTION

Be sure to remove any old rubber gasket re-
maining on the mounting surface of the engine.
Failure to do so could lead to engine damage.

6. Coat the gasket on the new filter with

clean engine oil.

7. Screw in the oil filter clockwise until a

slight resistance is felt, then tighten ad-
ditionally more than 2/3 turn.

Oil filter tightening torque:

11 to 15 ft-lb
(14.7 to 20.5 N·m)

8. Clean and re-install the drain plug with a

new washer. Securely tighten the drain
plug with a wrench.

Drain plug tightening torque:

22 to 29 ft-lb
(29 to 39 N·m)

Do not use excessive force.

9. Refill engine with recommended oil and

install the oil filler cap securely.

CAUTION

The dipstick must be inserted in place to pre-
vent oil spillage from the dipstick hole while
filling the engine with oil.

See

“CAPACITIES

AND

RECOMMENDED

FUEL/LUBRICANTS” in the “9. Technical and
consumer information” section for drain and

refill capacity. The drain and refill capacity
depends on the oil temperature and drain time.
Use these specifications for reference only.
Always use the dipstick to determine the proper
amount of oil in the engine.

10. Start the engine and check for leakage

around the drain plug and the oil filter.
Correct as required.

11. Turn the engine off and wait more than 15

minutes. Check the oil level with the
dipstick. Add engine oil if necessary.

After the operation

1. Install the engine undercover into position

as the following steps.

a. Pull the center of the small plastic clip

out.

b. Hold the engine undercover into position.

c. Insert the clip through the undercover into

the hole in the frame, then push the
center of the clip in to lock the clip in
place.

d. Install the other bolts that hold the un-

dercover in place. Be careful not to strip
the bolts or over-tighten them.

2. Lower the vehicle carefully to the ground.

3. Dispose of waste oil and filter properly.

Maintenance and do-it-yourself

8-13

췽

—

—
01/13/10—pattie

墍

WARNING

● Prolonged and repeated contact with used

engine oil may cause skin cancer.

● Try to avoid direct skin contact with used oil.

If skin contact is made, wash thoroughly
with soap or hand cleaner as soon as
possible.

● Keep used engine oil out of reach of children.

When checking or replacement is required, we
recommend an INFINITI retailer for servicing.

CAUTION

● Use only Genuine NISSAN Matic S ATF. Do

not mix with other fluids.

● Using automatic transmission fluid other

than Genuine NISSAN Matic S ATF will cause
deterioration in driveability and automatic
transmission durability, and may damage
the automatic transmission, which is not
covered by the INFINITI new vehicle limited
warranty.

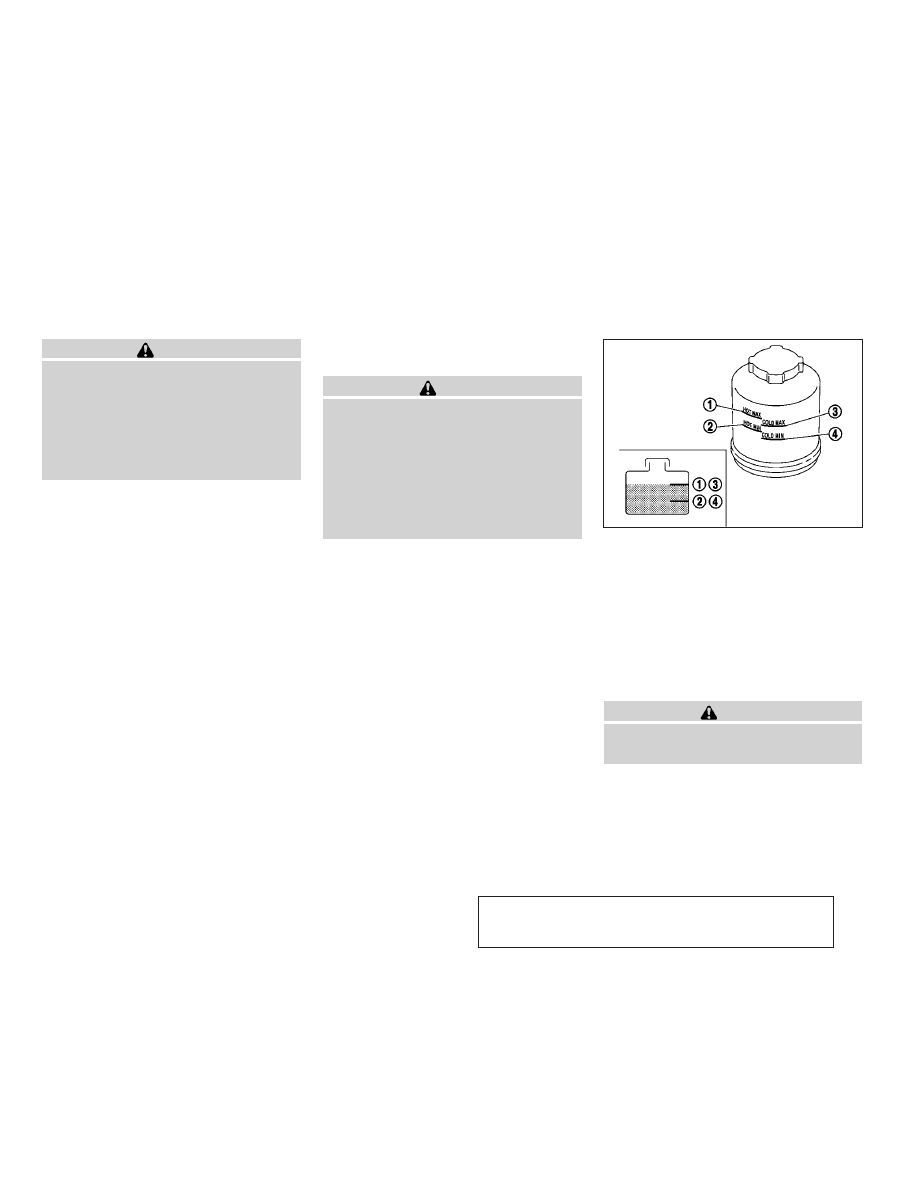

Check the fluid level in the reservoir.

The fluid level should be checked using the HOT
range (

䊊

1

: HOT MAX.,

䊊

2

: HOT MIN.) at fluid

temperatures of 122 to 176°F (50 to 80°C) or
using the COLD range (

䊊

3

: COLD MAX.,

䊊

4

:

COLD MIN.) at fluid temperatures of 32 to 86°F
(0 to 30°C).

If the fluid is below the MIN line, add Genuine
NISSAN PSF or equivalent. Remove the cap and
fill through the opening.

CAUTION

● Do not overfill.
● Use Genuine NISSAN PSF or equivalent.

SDI1765A

AUTOMATIC TRANSMISSION FLUID

POWER STEERING FLUID

8-14

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍

For further brake fluid information, see “CA-
PACITIES AND RECOMMENDED FUEL/ LUBRI-
CANTS” in the “9. Technical and consumer
information” section of this manual.

WARNING

● Use only new fluid from a sealed container.

Old, inferior or contaminated fluid may dam-
age the brake system. The use of improper
fluids can damage the brake system and af-
fect the vehicle’s stopping ability.

● Clean the filler cap before removing.
● Brake fluid is poisonous and should be

stored carefully in marked containers out of
the reach of children.

CAUTION

Do not spill the fluid on painted surfaces. This
will damage the paint. If fluid is spilled, wash
the surface with water.

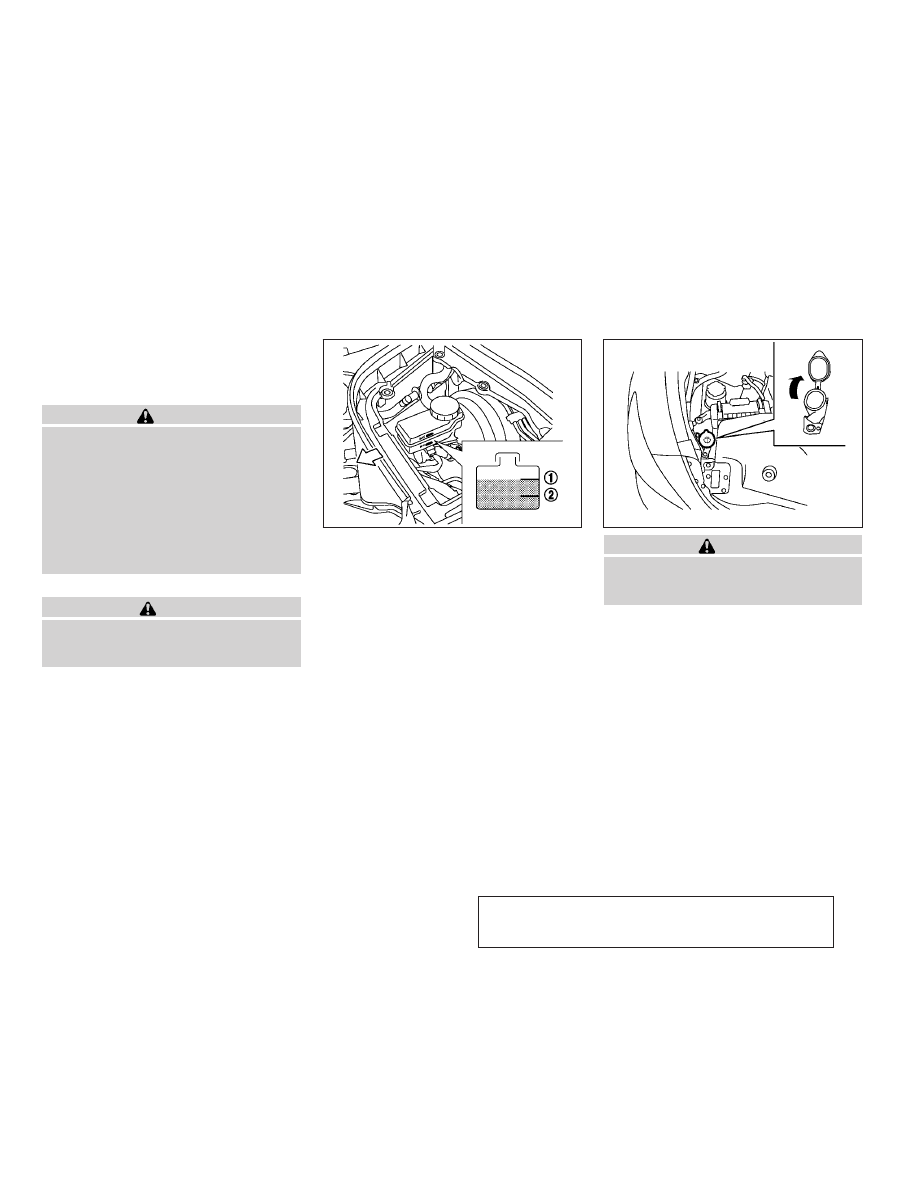

BRAKE FLUID

Check the fluid level in the reservoir. If the fluid
is below the MIN line

䊊

2

or the brake warning

light comes on, add Genuine NISSAN Super
Heavy Duty Brake Fluid or equivalent

DOT 3 fluid

up to the MAX line

䊊

1

. If fluid must be added

frequently, the system should be checked by an
INFINITI retailer.

WARNING

Antifreeze is poisonous and should be stored
carefully in marked containers out of the reach
of children.

Fill the window washer fluid reservoir periodi-
cally. Add window washer fluid when the low
window washer fluid warning light comes on.

To fill the window washer fluid reservoir, lift the
cap off the reservoir tank and pour the window
washer fluid into the tank opening.

Add a washer solvent to the washer for better
cleaning. In the winter season, add a wind-
shield washer antifreeze. Follow the manufac-
turer’s instructions for the mixture ratio.

SDI2025

SDI2544

BRAKE FLUID

WINDOW WASHER FLUID

Maintenance and do-it-yourself

8-15

췽

—

—
01/13/10—tbrooks

墍

Refill the reservoir more frequently when driv-
ing conditions require an increased amount of
window washer fluid.

Recommended fluid is Genuine NISSAN Wind-
shield Washer Concentrate Cleaner & Antifreeze
or equivalent.

CAUTION

● Do not substitute engine anti-freeze coolant

for window washer solution. This may result
in damage to the paint.

● Do not fill the window washer reservoir tank

with washer fluid concentrates at full
strength.

Some

methyl

alcohol

based

washer fluid concentrates may permanently
stain the grille if spilled while filling the win-
dow washer reservoir tank.

● Pre-mix washer fluid concentrates with wa-

ter to the manufacturer’s recommended lev-
els before pouring the fluid into the window
washer reservoir tank. Do not use the win-
dow washer reservoir tank to mix the washer
fluid concentrate and water.

● Keep the battery surface clean and dry.

Clean the battery with a solution of baking
soda and water.

● Make certain the terminal connections are

clean and securely tightened.

● If the vehicle is not to be used for 30 days or

longer, disconnect the negative (

⫺) battery

terminal cable to prevent discharging it.

WARNING

● Do not expose the battery to flames or elec-

trical sparks. Hydrogen gas generated by
the battery is explosive. Do not allow battery
fluid to contact your skin, eyes, fabrics, or
painted surfaces. After touching a battery or
battery cap, do not touch or rub your eyes.
Thoroughly wash your hands. If the acid con-
tacts your eyes, skin or clothing, immedi-
ately flush with water for at least 15 minutes
and seek medical attention.

● Do not operate the vehicle if the fluid in the

battery is low. Low battery fluid can cause a
higher load on the battery which can gener-
ate heat, reduce battery life, and in some
cases lead to an explosion.

● When working on or near a battery, always

wear suitable eye protection and remove all
jewelry.

● Battery posts, terminals and related acces-

sories contain lead and lead compounds.
Wash hands after handling.

● Keep the battery out of the reach of children.

BATTERY

8-16

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍

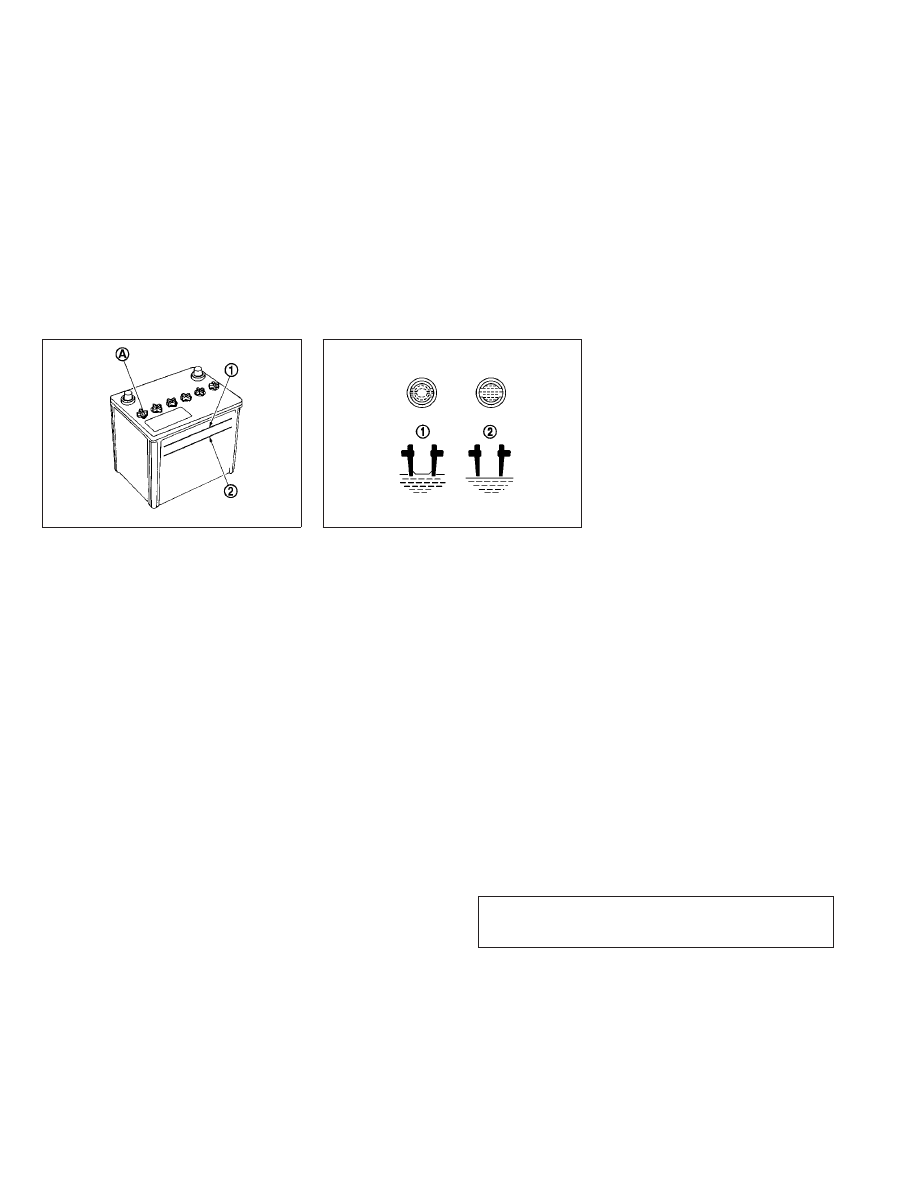

Check the fluid level in each cell (Remove the
battery cover if it is necessary). It should be
between the UPPER LEVEL

䊊

1

and LOWER LEVEL

䊊

2

lines.

If it is necessary to add fluid, add only distilled
water to bring the level to the indicator in each
filler opening.

Do not overfill.

1. Remove the cell plugs

䊊

A

.

2. Add distilled water up to the UPPER LEVEL

䊊

1

line.

If the side of the battery is not clear, check
the distilled water level by looking directly
above the cell; the condition

䊊

1

indicates

OK and the conditions

䊊

2

needs more to be

added.

3. Tighten cell plugs

䊊

A

.

Vehicles operated in high temperatures or un-
der severe conditions require frequent checks
of the battery fluid level.

JUMP STARTING

If jump starting is necessary, see “JUMP START-
ING” in the “6. In case of emergency” section. If
the engine does not start by jump starting, the
battery may have to be replaced. Contact an
INFINITI retailer.

DI0137MA

SDI1480C

Maintenance and do-it-yourself

8-17

췽

—

—
01/13/10—pattie

墍

CAUTION

● Do not ground accessories directly to the

battery terminal. Doing so will bypass the
variable voltage control system and the ve-
hicle battery may not charge completely.

● Use electrical accessories with the engine

running to avoid discharging the vehicle
battery.

The variable voltage control system measures
the amount of electrical discharge from the
battery and controls voltage generated by the
generator.

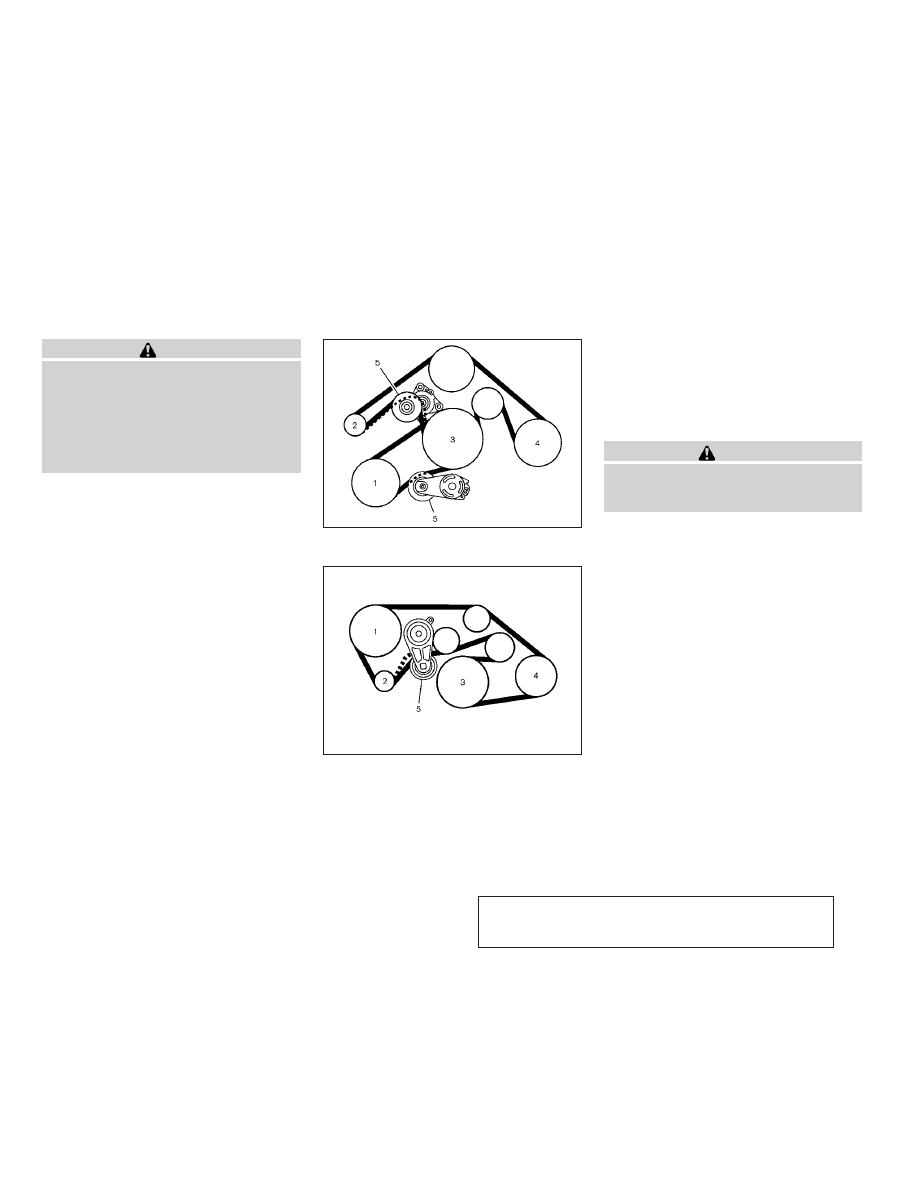

1. Power steering fluid pump

2. Alternator

3. Crankshaft pulley

4. Air conditioner compressor

5. Drive belt auto-tensioner

WARNING

Be sure the ignition switch is in the OFF or LOCK
position before servicing drive belts. The en-
gine could rotate unexpectedly.

1. Visually inspect each belt for signs of

unusual wear, cuts, fraying or looseness.
If the belt is in poor condition or loose,
have it replaced or adjusted by an INFINITI
retailer.

2. Have the belts checked regularly for con-

dition and tension in accordance with the
maintenance schedule in your “INFINITI
Service and Maintenance Guide”.

VK56VD engine

SDI2545

VQ37VHR engine

SDI2119

VARIABLE VOLTAGE CONTROL SYSTEM

DRIVE BELTS

8-18

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍

WARNING

Be sure the engine and the ignition switch are
off and that the parking brake is engaged
securely.

CAUTION

Be sure to use the correct socket to remove the
spark plugs. An incorrect socket can damage
the spark plugs.

REPLACING SPARK PLUGS

If replacement is required, see an INFINITI re-
tailer for servicing.

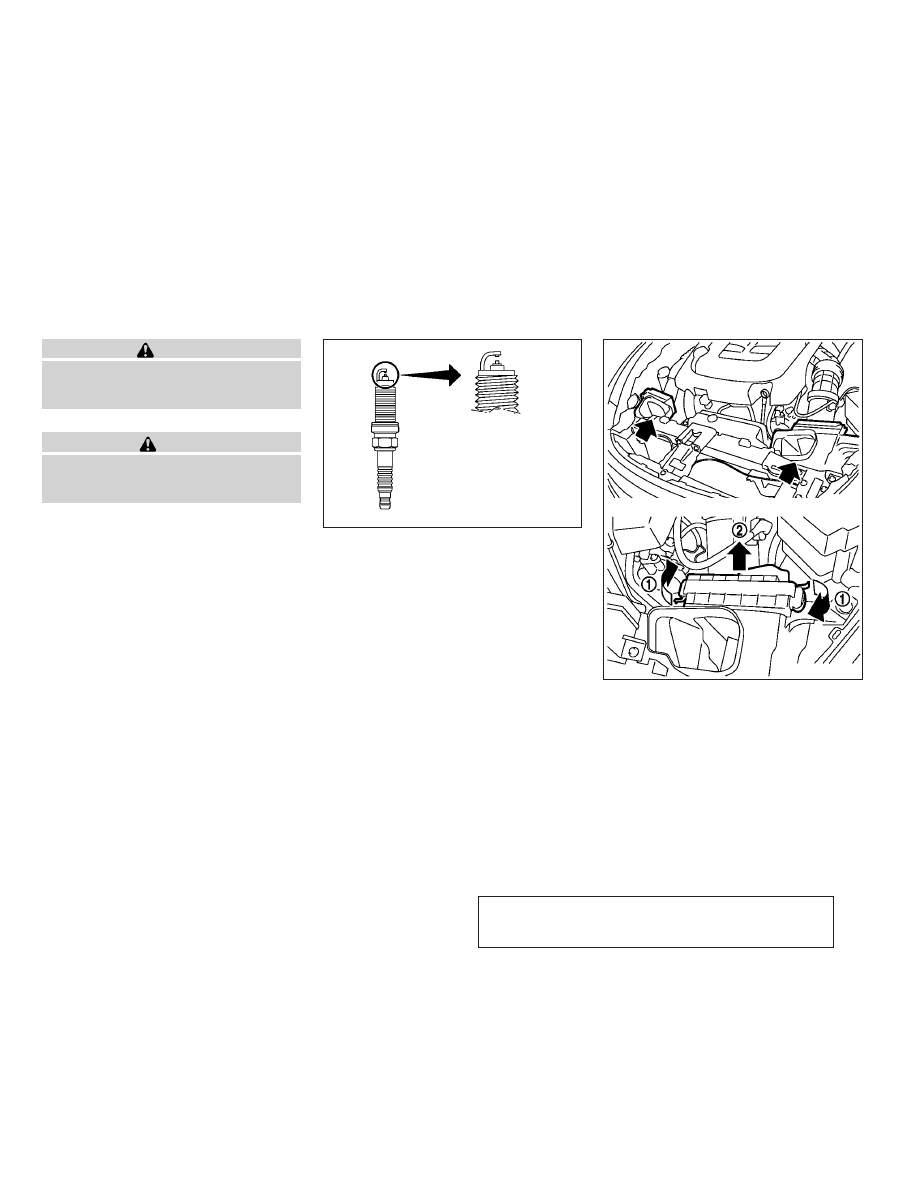

Iridium-tipped spark plugs

It is not necessary to replace the iridium-tipped
spark plugs as frequently as the conventional
type spark plugs since they will last much
longer. Follow the maintenance schedule in
“INFINITI Service and Maintenance Guide”, but
do not reuse them by cleaning or regapping.

Always replace spark plugs with recommended
or equivalent ones.

SDI2020

VK56VD engine

SDI2549

SPARK PLUGS

AIR CLEANER

Maintenance and do-it-yourself

8-19

췽

—

—
01/13/10—pattie

墍

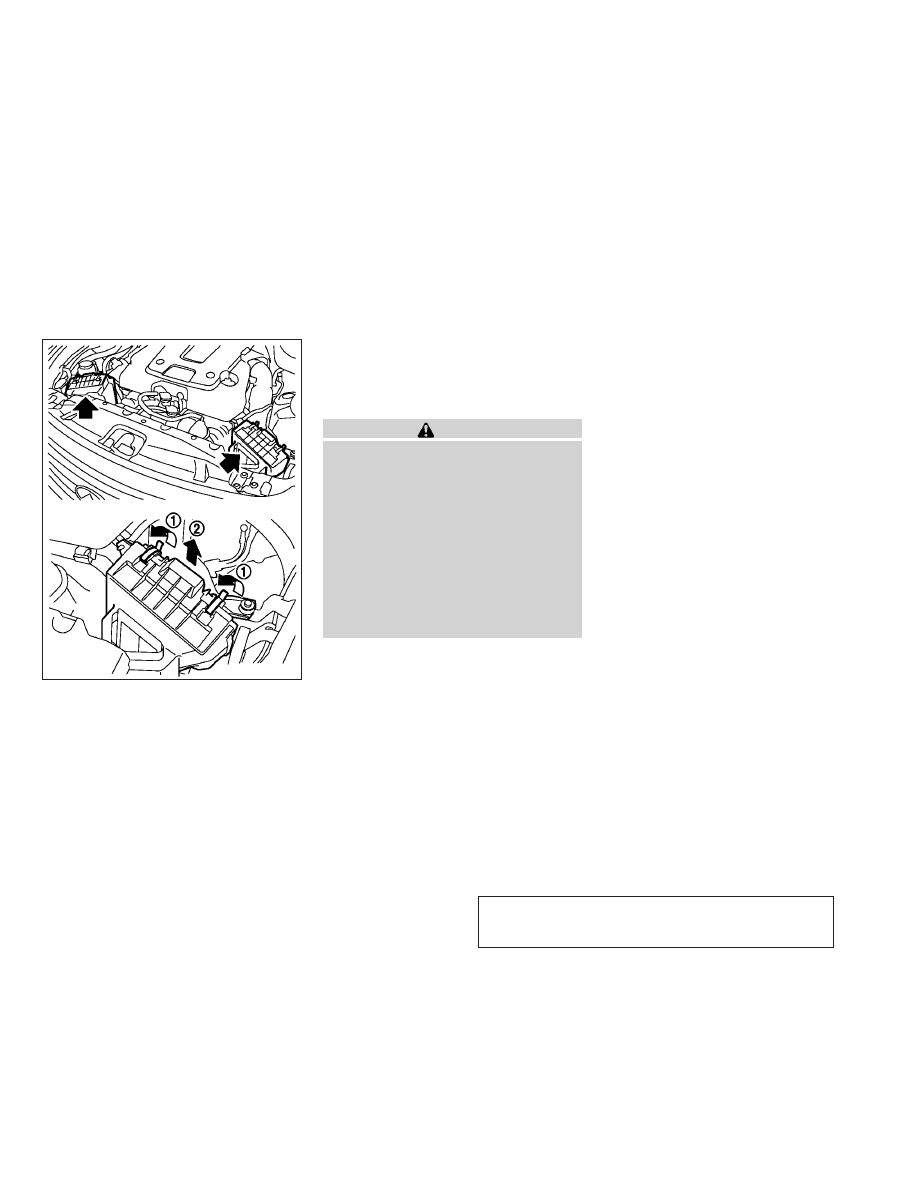

Remove the retainers

䊊

1

as illustrated and pull

out the filter element

䊊

2

.

The filter element should not be cleaned and
reused. Replace it according to the mainte-

nance intervals. See “INFINITI Service and Main-
tenance Guide” for maintenance intervals.
When replacing the filter, wipe the inside of the
air cleaner housing and the cover with a damp
cloth.

WARNING

● Operating the engine with the air cleaner

removed can cause you or others to be
burned. The air cleaner not only cleans the
air, it stops flame if the engine backfires. If it
isn’t there, and the engine backfires, you
could be burned. Do not drive with the air
cleaner removed, and be careful when work-
ing on the engine with the air cleaner
removed.

● Never pour fuel into the throttle body or at-

tempt to start the engine with the air cleaner
removed. Doing so could result in serious
injury.

CLEANING

If your windshield is not clear after using the
windshield washer or if a wiper blade chatters
when running, wax or other material may be on
the blade or windshield.

Clean the outside of the windshield with a
washer solution or a mild detergent. Your wind-
shield is clean if beads do not form when
rinsing with clear water.

Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild deter-
gent. Then rinse the blade with clear water. If
your windshield is still not clear after cleaning
the blades and using the wiper, replace the
blades.

Worn windshield wiper blades can damage the
windshield and impair driver vision.

VQ37VHR engine

SDI2546

WINDSHIELD WIPER BLADES

8-20

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍

REPLACING

Replace the wiper blades if they are worn.

Before replacing the wiper blades, the wiper
should be in the fully up position to avoid
scratching the engine hood or damaging the
wiper arm. To pull up the wiper arm, see
“WINDSHIELD WIPER AND WASHER SWITCH” in
the “2. Instruments and controls” section.

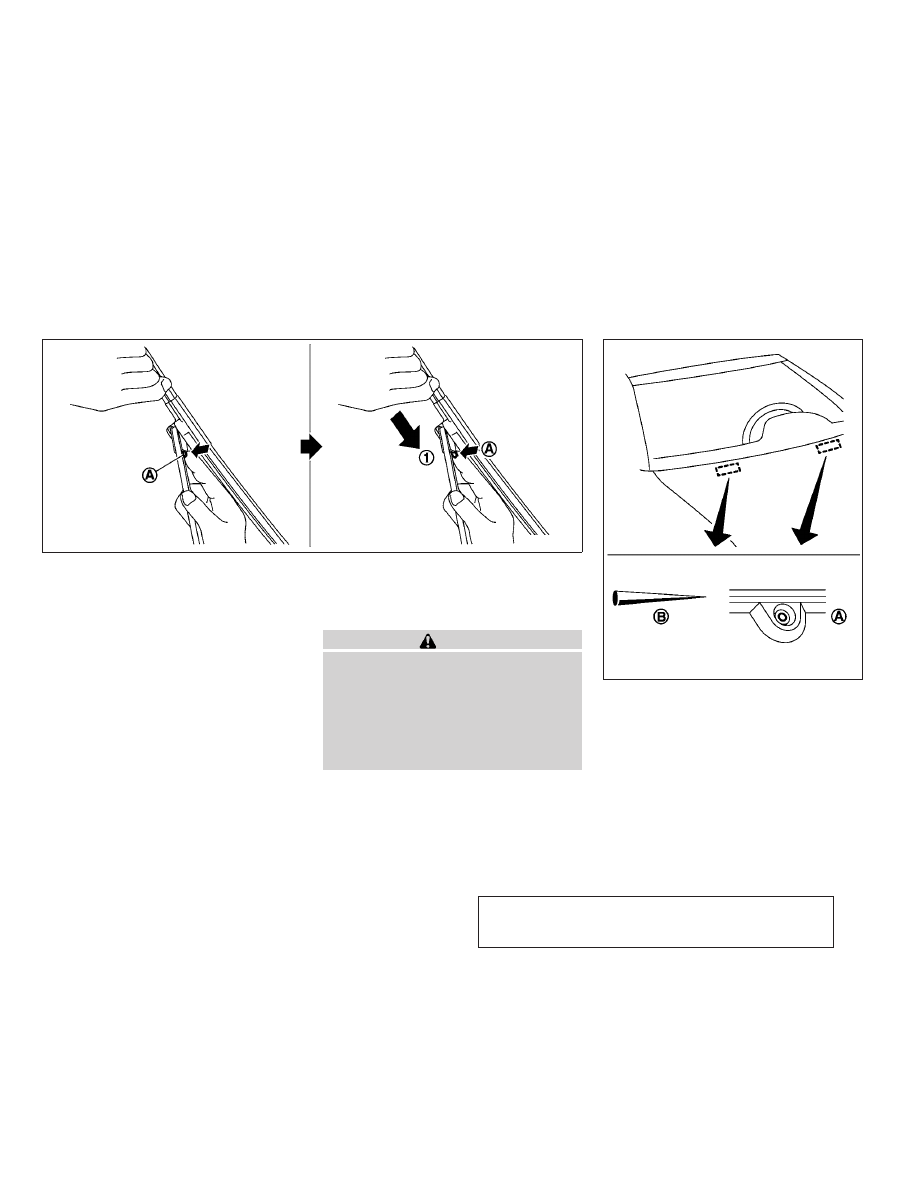

1. Pull the wiper arm.

2. Push the release tab

䊊

A

, and then move

the wiper blade down the wiper arm

䊊

1

while pushing the release tab to remove.

3. Insert the new wiper blade onto the wiper

arm until a click sounds.

4. Rotate the wiper blade so the dimple is in

the groove.

CAUTION

● After wiper blade replacement, return the

wiper arm to its original position;

otherwise it may be damaged when the hood
is opened.

● Make sure the wiper blades contact the

glass; otherwise the arm may be damaged
from wind pressure.

If you wax the surface of the hood, be careful
not to let wax get into the washer nozzle

䊊

A

.

This may cause clogging or improper wind-
shield washer operation. If wax gets into the
nozzle, remove it with a needle or small pin

䊊

B

.

Be careful not to damage the nozzle.

SDI2048

SDI2362

Maintenance and do-it-yourself

8-21

췽

—

—
01/13/10—pattie

墍

If the brakes do not operate properly, have the
brakes checked by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjusting
brakes.

The disc-type brakes self-adjust every time the
brake pedal is applied.

WARNING

See an INFINITI retailer for a brake system
check if the brake pedal height does not return
to normal.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear warn-
ings. When a brake pad requires replacement, it
will make a high pitched scraping sound when
the vehicle is in motion. This scraping sound
will first occur only when the brake pedal is
depressed. After more wear of the brake pad,
the sound will always be heard even if the brake
pedal is not depressed. Have the brakes
checked as soon as possible if the wear warn-
ing sound is heard.

Under some driving or climate conditions, occa-
sional brake squeak, squeal or other noise may
be heard. Occasional brake noise during light to

moderate stops is normal and does not affect
the function or performance of the brake sys-
tem.

Proper brake inspection intervals should be fol-
lowed. For additional information, see the main-
tenance log section of your “INFINITI Service
and Maintenance Guide” for maintenance inter-
vals.

SDI2584

SDI2566

BRAKES

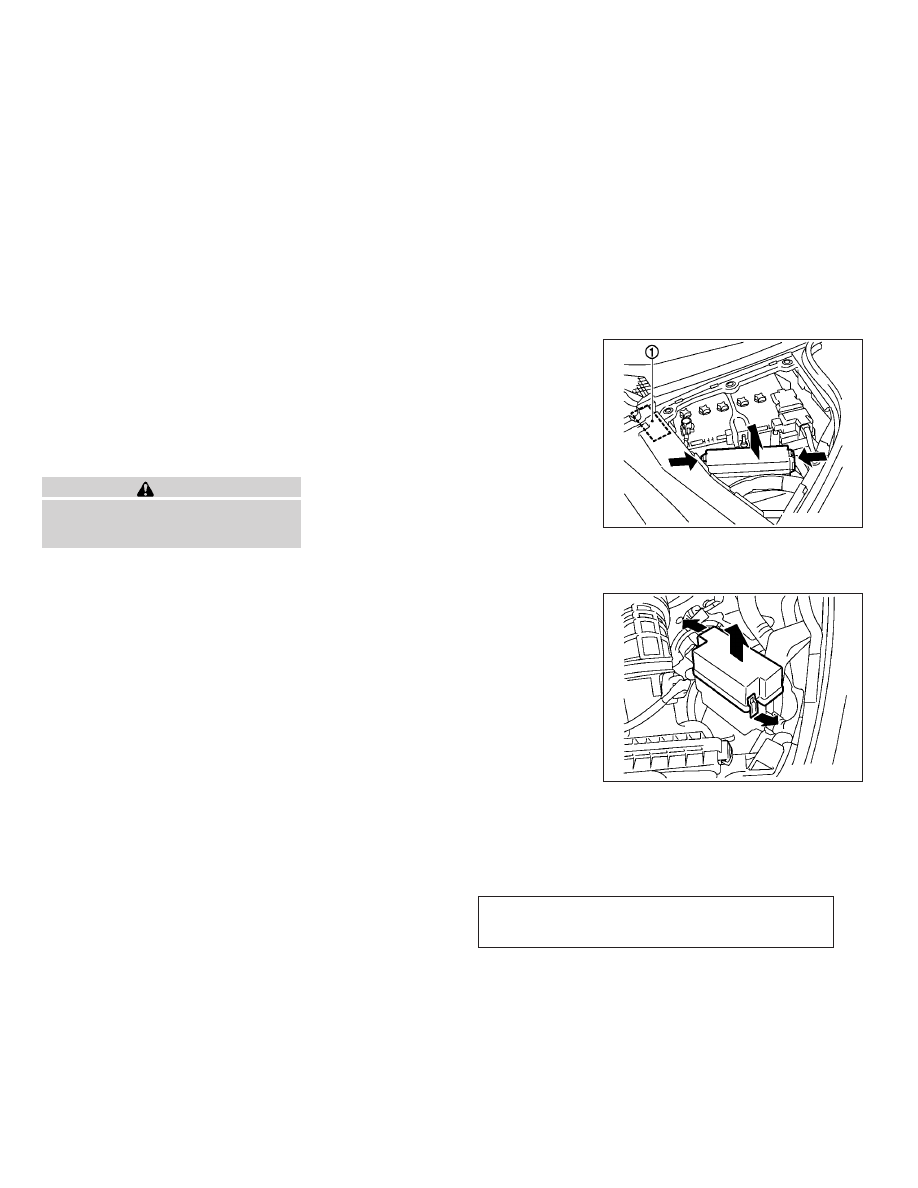

FUSES

8-22

Maintenance and do-it-yourself

췽

—

—
01/13/10—pattie

墍
